Сечение провода (кабеля) заземления. Расчет проводника заземления по ПУЭ.

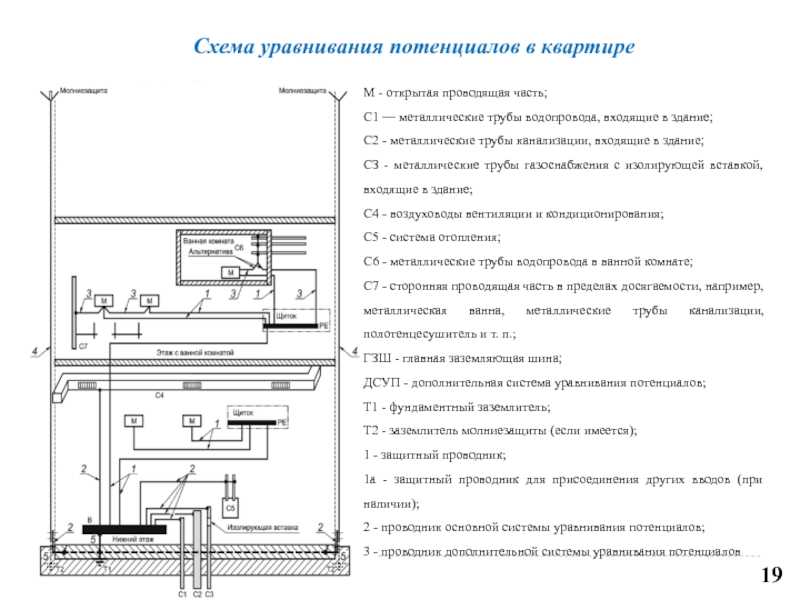

Современные здания могут оборудоваться несколькими вводами систем электросетей. Каждое из них должно иметь заземляющую шину. Это одно из условий безопасной и эффективной эксплуатации инженерной системы, прописанное в правилах устройства электроустановок (далее ПУЭ). Желательно установить шину возле трансформаторных подстанций. Подсоединение проводится с применением снижающего разность потенциалов проводника. Провод заземления ПУЭ должен иметь сечение, равное половине наибольшего сечения линий РЕ (PEN)-проводника.
Расчет сечения заземляющего проводника
Зачастую при обустройстве электросети люди не учитывают особенности используемого для ее проведения материала. При этом они приобретают кабели с жилами одинакового диаметра. Это приводит к тому, что отличить заземлительный провод от фазы или нуля невозможно. Это не соответствует стандартам сечений заземления по ПУЭ. В его пунктах прописана отдельная формула, позволяющая установить определенные значения. При этом площадь сечения обозначается как S:
- Если фазное сечение соответствует формуле S ≤ 16 мм2, то его наименьшее значение сечения у проводника – S.
- Если сечение находится в пределах, где 16> S ≤ 35, то меньший показатель у проводника равен 16.
- Когда S>35 проводниковое сечение соответствует S/2.
Такие расчеты используются при применении кабелей защитных и фазных, выполненных из одинаковых металлических сплавов. По ПУЭ если проводник заземления изготовлен из иного сырья, его проводимость должна быть равноценной тем, что указаны в примере. При необходимости показатели сечения проводника могут быть меньше, но при этом его нужно определить по формуле S≥ I√ t│k.
Здесь S выступает в качестве площади поперечного сечения защитного проводника в мм2, I – ток короткого замыкания, t – временная характеристика срабатывания защитного аппарата в с., k – коэффициент, зависимый от проводниковых свойств. Он берется исходя из таблиц, приведенных в пунктах 1. 7.6-1.7.9 ПУЭ.
Отдельный PE-проводник – необходимые показатели сечения
Сечение провода заземления по ПУЭ рассчитывается исходя из того, входит ли проводник из медного сплава в конструкцию кабеля. Если он не включен в него и проложен не в общей оболочке, то возможны два варианта подбора сечений. Когда имеется механическая защита рекомендуемый параметр соответствует 2,5 мм2. При ее отсутствии – 4 мм2. Когда защитные проводники из алюминия прокладываются отдельно, подбирают кабели, имеющее сечение равное или большее 16 мм2.
Основные требования к заземляющим проводам
Заземление предусматривается с учетом местных условий эксплуатации электроустановки. Принимаются во внимание также назначение этой инженерной системы и режим ее функционирования:
- Мобильное и гибкое заземление – условие, которое соблюдается при подключении многожильных проводов. Они монтируются на дверцах ячеек, испытательном оборудовании и на других агрегатах, где требуется периодическое перемещение кабелей. Одножильные провода необходимы для надежной фиксации. Их прикрепляют к корпусу стационарного оборудования.
- Прокладка кабелей открытого типа или их расположение по корпусу оборудования требует использования проводов с изоляционными слоями. В других случаях можно выбирать проводники без изоляции.
- Отдельный проводник необходим в том случае, если электрическая сеть уже смонтирована. Если предусматривается наличие объединенной конструкции в однофазной системе, предпочтение отдается кабелям с тремя жилами. В случае с тремя фазами провод должен быть пятижильным.
- Свойства собранной электросети соответствуют характеристикам токопроводящего материала. Если это медь, вся сеть будет наиболее устойчива к коррозии. Удельное сопротивление здесь будет наименьшим. Алюминий и сталь более податливы к воздействию окружающей среды.
Сечение кабеля по ПУЭ – определяющий момент омического сопротивления. Его величина регламентируется п.1.7.101 – 1.7.103.
Что нужно учесть при подключении
Четкое следование регламенту – важное условие при установке заземляющего проводника. Согласно пункту 1.7.115 в электрических установках, имеющих напряжение более 1кВ, проводимость изготовленных из меди изделий или равноценного ей сплава, должна составлять 1/3 проводимости фазы. Сечение проводника заземления ПУЭ в данном случае определяется как норма, если оно меньше или равно 25 мм2. У кабелей с алюминиевой сердцевиной максимальный показатель – 35 мм2, со стальной – 120 мм2. В случае установки электроагрегатов, работающих под напряжением до 1 кВ требуется минимальное сечение проводников из меди в 10 мм2, алюминия – 16 мм2, а стали – 75 мм2. При несоблюдении норм нарушается целостность проводки. Изоляция кабеля станет разрушаться из-за нагрева кабеля. Это приведет к возрастанию рисков короткого замыкания и удара электрическим током. Предупредить возможные проблемы можно обратившись к специалистам нашей организации. Они проведут расчет заземления ПУЭ и грамотно подключат систему.
2006. Правила устройства электроустановок. Раздел 1. Общие правила. (41436)
1. 7.75. Магистрали заземления или зануления и ответвления от них в закрытых помещениях и в наружных установках должны быть доступны для осмотра и иметь сечения не менее приведенных в 1.7.76-1.7.79.
Требование о доступности для осмотра не распространяется на нулевые жилы и оболочки кабелей, на арматуру железобетонных конструкций, а также на заземляющие и нулевые защитные проводники, проложенные в трубах и в коробах, а также непосредственно в теле строительных конструкций (замоноличенные).
Ответвления от магистралей к электроприемникам до 1 кВ допускается прокладывать скрыто непосредственно в стене, под чистым полем и т.п. с защитой их от воздействия агрессивных сред. Такие ответвления не должны иметь соединений.
В наружных установках заземляющие и нулевые защитные проводники допускается прокладывать в земле, в полу или по краю площадок, фундаментов технологических установок и т.п.
Использование неизолированных алюминиевых проводников для прокладки в земле в качестве заземляющих или нулевых защитных проводников не допускается.
1.7.76. Заземляющие и нулевые защитные проводники в электроустановках до 1 кВ должны иметь размеры не менее приведенных в табл. 1.7.1 (см. также 1.7.96 и 1.7.104).

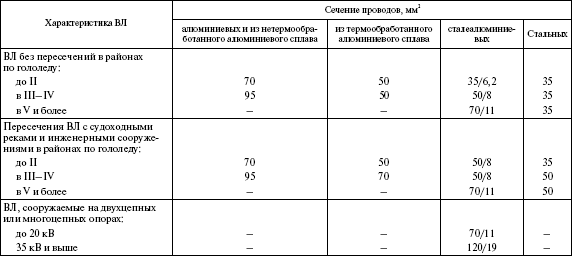

Сечения (диаметры) нулевых защитных и нулевых рабочих проводников ВЛ должны выбираться в соответствии с требованиями гл. 2.4.
1.7.77. В электроустановках выше 1 кВ с эффективно заземленной нейтралью сечения заземляющих проводников должны быть выбраны такими, чтобы при протекании по ним наибольшего тока однофазного КЗ температура заземляющих проводников не превысила 400 °С (кратковременный нагрев, соответствующий времени действия основной защиты и полного времени отключения выключателя).
Таблица 1.7.1. Наименьшие размеры заземляющих и нулевых защитных проводников
Наименование
|
Медь
|
Алюминий
|
Сталь
|
||||||
в зданиях
|
в наружных установках
|
в земле
|
|||||||
Неизолированные проводники:
|
|||||||||
сечение, мм2
|
4
|
6
|
—
|
—
|
—
|
||||
диаметр, мм
|
—
|
—
|
5
|
6
|
10
|
||||
Изолированные провода: сечение, мм2
|
1,5*
|
2,5
|
—
|
—
|
—
|
||||
Заземляющие и нулевые жилы кабелей и многожильных проводов в общей защитной оболочке с фазными жилами: сечение, мм2
|
1
|
2,5
|
—
|
—
|
—
|
||||
Угловая сталь: толщина полки, мм
|
—
|
—
|
2
|
2,5
|
4
|
||||
Полосовая сталь:
|
|||||||||
сечение, мм2
|
—
|
—
|
24
|
48
|
48
|
||||
толщина, мм
|
—
|
—
|
3
|
4
|
4
|
||||
Водогазопроводные трубы (стальные): толщина стенки, мм
|
—
|
—
|
2,5
|
2,5
|
3,5
|
||||
Тонкостенные трубы (стальные): толщина стенки, мм
|
—
|
—
|
1,5
|
2,5
|
Не допускается
|
_____________
* При прокладке проводов в трубах сечение нулевых защитных проводников допускается применять равным 1 мм2, если фазные проводники имеют то же сечение.
1.7.78. В электроустановках до 1 кВ и выше с изолированной нейтралью проводимость заземляющих проводников должна составлять не менее 1/3 проводимости фазных проводников, а сечение – не менее приведенных в табл. 1.7.1 (см. также 1.7.96 и 1.7.104). Не требуется применения медных проводников сечением более 25 мм2, алюминиевых – 35 мм2, стальных – 120 мм2. В производственных помещениях с такими электрическими магистралями заземления из стальной полосы должны иметь сечение не менее 100 мм2. Допускается применение круглой стали того же сечения.
1.7.79. В электроустановках до 1 кВ с глухозаземленной нейтралью с целью обеспечения автоматического отключения аварийного участка проводимость фазных и нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой защитный проводник возникал ток КЗ, превышающий не менее чем:
в 3 раза номинальный ток плавкого элемента ближайшего предохранителя;
в 3 раза номинальный ток нерегулируемого расцепителя или уставку тока регулируемого расцепителя автоматического выключателя, имеющего обратно зависимую от тока характеристику.
При защите сетей автоматическими выключателями, имеющими только электромагнитный расцепитель (отсечку), проводимость указанных проводников должна обеспечивать ток не ниже уставки тока мгновенного срабатывания, умноженной на коэффициент, учитывающий разброс (по заводским данным), и на коэффициент запаса 1,1. При отсутствии заводских данных для автоматических выключателей с номинальным током до 100 А кратность тока КЗ относительно уставки следует принимать не менее 1,4, а для автоматических выключателей с номинальным током более 100 А – не менее 1,25.
Полная проводимость нулевого защитного проводника во всех случаях должна быть не менее 50 % проводимости фазного проводника.
Если требования настоящего параграфа не удовлетворяются в отношении значения тока замыкания на корпус или на нулевой защитный проводник, то отключение при этих замыканиях должно обеспечиваться при помощи специальных защит.
1.7.80. В электроустановках до 1 кВ с глухозаземленной нейтралью в целях удовлетворения требований, приведенных в 1. 7.79, нулевые защитные проводники рекомендуется прокладывать совместно или в непосредственной близости с фазными.
1.7.81. Нулевые рабочие проводники должны быть рассчитаны на длительное протекание рабочего тока.
Рекомендуется в качестве нулевых рабочих проводников применять проводники с изоляцией, равноценной изоляции фазных проводников. Такая изоляция обязательна как для нулевых рабочих, так и для нулевых защитных проводников в тех местах, где применение неизолированных проводников может привести к образованию электрических пар или к повреждению изоляции фазных проводников в результате искрения между неизолированным нулевым проводником и оболочкой или конструкцией (например, при прокладке проводов в трубах, коробах, лотках). Такая изоляция не требуется, если в качестве нулевых рабочих и нулевых защитных проводников применяются кожухи и опорные конструкции комплектных шинопроводов и шины комплектных распределительных устройств (щитов, распределительных пунктов, сборок и т.п. ), а также алюминиевые или свинцовые оболочки кабелей (см. 1.7.74 и 2.3.52).
В производственных помещениях с нормальной средой допускается использовать в качестве нулевых рабочих проводников указанные в 1.7.73 металлические конструкции, трубы, кожухи и опорные конструкции шинопроводов для питания одиночных однофазных электроприемников малой мощности, например: в сетях до 42 В; при включении на фазное напряжение одиночных катушек магнитных пускателей или контакторов; при включении на фазное напряжение электрического освещения и цепей управления и сигнализации на кранах.
1.7.82. Не допускается использовать в качестве нулевых защитных проводников нулевые рабочие проводники, идущие к переносным электроприемникам однофазного и постоянного тока. Для зануления таких электроприемников должен быть применен отдельный третий проводник, присоединяемый во втычном соединителе ответвительной коробки, в щите, щитке, сборке и т.п. к нулевому рабочему или нулевому защитному проводнику (см. также 6. 1.20).
1.7.83. В цепи заземляющих и нулевых защитных проводников не должно быть разъединяющих приспособлений и предохранителей.
В цепи нулевых рабочих проводников, если они одновременно служат для целей зануления, допускается применение выключателей, которые одновременно с отключением нулевых рабочих проводников отключают все провода, находящиеся под напряжением (см. также 1.7.84).
Однополюсные выключатели следует устанавливать в фазных проводниках, а не в нулевом рабочем проводнике.
1.7.84. Нулевые защитные проводники линий не допускается использовать для зануления электрооборудования, питающегося по другим линиям.
Допускается использовать нулевые рабочие проводники осветительных линий для зануления электрооборудования, питающегося по другим линиям, если все указанные линии питаются от одного трансформатора, проводимость их удовлетворяет требованиям настоящей главы и исключена возможность отсоединения нулевых рабочих проводников во время работы других линий. В таких случаях не должны применяться выключатели, отключающие нулевые рабочие проводники вместе с фазными.
1.7.85. В помещениях сухих, без агрессивной среды, заземляющие и нулевые защитные проводники допускается прокладывать непосредственно по стенам.
Во влажных, сырых и особо сырых помещениях и в помещениях с агрессивной средой заземляющие и нулевые защитные проводники следует прокладывать на расстоянии от стен не менее чем 10 мм.
1.7.86. Заземляющие и нулевые защитные проводники должны быть предохранены от химических воздействий. В местах перекрещивания этих проводников с кабелями, трубопроводами, железнодорожными путями, в местах их ввода в здания и в других местах, где возможны механические повреждения заземляющих и нулевых защитных проводников, эти проводники должны быть защищены.
1.7.87. Прокладка заземляющих и нулевых защитных проводников в местах прохода через стены и перекрытия должна выполняться, как правило, с их непосредственной заделкой. В этих местах проводники не должны иметь соединений и ответвлений.
1.7.88. У мест ввода заземляющих проводников в здания должны быть предусмотрены опознавательные знаки.
1.7.89. Использование специально проложенных заземляющих или нулевых защитных проводников для иных целей не допускается.
СОЕДИНЕНИЯ И ПРИСОЕДИНЕНИЯ ЗАЗЕМЛЯЮЩИХ И НУЛЕВЫХ ЗАЩИТНЫХ ПРОВОДНИКОВ
1.7.90. Соединения заземляющих и нулевых защитных проводников между собой должны обеспечивать надежный контакт и выполняться посредством сварки.
Допускается в помещениях и в наружных установках без агрессивных сред выполнять соединения заземляющих и нулевых защитных проводников другими способами, обеспечивающими требования ГОСТ 10434-82 «Соединения контактные электрические. Общие технические требования» ко 2-му классу соединений. При этом должны быть предусмотрены меры против ослабления и коррозии контактных соединений. Соединения заземляющих и нулевых защитных проводников электропроводок и ВЛ допускается выполнять теми же методами, что и фазных проводников.
Соединения заземляющих и нулевых защитных проводников должны быть доступны для осмотра.
1.7.91. Стальные трубы электропроводок, короба, лотки и другие конструкции, используемые в качестве заземляющих или нулевых защитных проводников, должны иметь соединения, соответствующие требованиям ГОСТ 10434-82, предъявляемым ко 2-му классу соединений. Должен быть также обеспечен надежный контакт стальных труб с корпусами электрооборудования, в которые вводятся трубы, и с соединительными (ответвительными) металлическими коробками.
1.7.92. Места и способы соединения заземляющих проводников с протяженными естественными заземлителями (например, с трубопроводами) должны быть выбраны такими, чтобы при разъединении заземлителей для ремонтных работ было обеспечено расчетное значение сопротивления заземляющего устройства. Водомеры, задвижки и т.п. должны иметь обходные проводники, обеспечивающие непрерывность цепи заземления.
1.7.93. Присоединение заземляющих и нулевых защитных проводников к частям оборудования, подлежащим заземлению или занулению, должно быть выполнено сваркой или болтовым соединением. Присоединение должно быть доступно для осмотра. Для болтового присоединения должны быть предусмотрены меры против ослабления и коррозии контактного соединения.
Заземление или зануление оборудования, подвергающегося частому демонтажу или установленного на движущихся частях или частях, подверженных сотрясениям или вибрации, должно выполняться гибкими заземляющими или нулевыми защитными проводниками.
1.7.94. Каждая часть электроустановки, подлежащая заземлению или занулению, должна быть присоединена к сети заземления или зануления при помощи отдельного ответвления. Последовательное включение в заземляющий или нулевой защитный проводник заземляемых или зануляемых частей электроустановки не допускается.
ПЕРЕНОСНЫЕ ЭЛЕКТРОПРИЕМНИКИ
1.7.95. Питание переносных электроприемников следует выполнять от сети напряжением не выше 380/220 В.
В зависимости от категории помещения по уровню опасности поражения людей электрическим током (см. гл. 1.1) переносные электроприемники могут питаться либо непосредственно от сети, либо через разделительные или понижающие трансформаторы (см. 1.7.44).
Металлические корпуса переносных электроприемников выше 42 В переменного тока и выше 110 В постоянного тока в помещениях с повышенной опасностью, особо опасных и в наружных установках должны быть заземлены или занулены, за исключением электроприемников с двойной изоляцией или питающихся от разделительных трансформаторов.
Скачать бесплатно
Что такое заземление нейтрали?
1. Описание
Сегодня трудно представить нашу жизнь без ежедневного использования различных электроприборов. Однако использование электричества небезопасно без защитных систем. Бывают случаи, когда защитные устройства (предохранители, автоматические выключатели и т. д.) могут выйти из строя, что приведет к повреждению внутренней изоляции. Таким образом, на металлических корпусах оборудования возникает перенапряжение. Для защиты людей от поражения электрическим током при работе бытовых приборов применяют различные меры защиты, к которым относится заземление нейтрали. В данной статье объясняется, в чем особенности заземления нейтрали как способа защиты электрических сетей, когда оно применяется и чем отличается от защитного заземления.
Заземление нейтрали используется для обеспечения электробезопасности систем с проводниками PEN, PE и N. К ним относятся сети с глухозаземленной нейтралью: TN-C, TN-S и TN-C-S. Основное отличие устройства заземления нейтрали для этих систем заключается в способе соединения защитной нейтрали и функциональных проводников.
Система заземления нейтрали TN-C
На сегодняшний день система заземления нейтрали TN-C считается устаревшей, так как она преобладает в домах старого жилого фонда. Характеризуется наличием защитного и нулевого функциональных PEN-проводников, совмещенных по всей длине. Используется в трехфазных сетях электроснабжения. Запрещено его использование в групповых и однофазных распределительных сетях. Эта система достаточно проста в устройстве, но не обеспечивает достаточного уровня электробезопасности, что делает невозможным ее использование при строительстве новых зданий.
Система заземления нейтрали TN-C-S
Усовершенствованный вариант системы заземления нейтрали TN-C, обеспечивающий электробезопасность в однофазных сетях. В месте разветвления трехфазной линии на однофазные комбинированный PEN-проводник разделяется на PE- и N-проводники, которые подводятся к однофазным потребителям. Эта система заземления нейтрали при относительно небольшом удорожании имеет более высокий уровень безопасности.
Система заземления нейтрали TN-S
Считается самой сложной и безопасной системой заземления нейтрали. Его работа основана на разделении нулевого защитного и нулевого функционального проводников по всей длине. Все металлические части электроустановки подключаются к нейтральному защитному проводу PE. Во избежание двойного заземления устанавливается трансформаторная подстанция с основным заземлением.
Электробезопасность с заземлением нейтрали
При использовании заземления нейтрали важно помнить, что ток короткого замыкания должен достигать значения, достаточного для срабатывания электромагнитного выключателя или плавления предохранителя. В противном случае по цепи будет свободно протекать ток короткого замыкания, что приведет к повышению напряжения на поврежденном участке и на всех заземленных нейтралью элементах электроустановки до такой степени, что вероятность поражения электрическим током от прикосновения к корпус прибора увеличится во много раз. Получается, что надежность системы заземления нейтрали во многом определяется надежностью нулевого защитного проводника. Поэтому к таким проводникам предъявляются жесткие требования п. 1.7.121 — 1.7.126 ПУЭ-7. Тщательно уложенный нулевой провод отличается своим цветовым кодом – желтые полосы на зеленом фоне. Кроме того, необходимо регулярно проверять его состояние. На нулевой провод запрещается устанавливать защитные устройства, так как при срабатывании такие устройства могут его повредить. Нулевые провода, соединенные между собой и с металлическими деталями электроустановок, открытыми для прикосновения пользователей, должны иметь хороший контакт и быть доступными для осмотра. См. п.п. 1.7.39, 7.1.40 ПУЭ-7. Сопротивление в болтовых соединениях с частями электроустановок не должно превышать 0,1 Ом. Измерение сопротивления в «петле» фаза-ноль производится на этапе приемки работ, при капитальном ремонте и реконструкции электросетей, а также в сроки, установленные нормативно-технической документацией. Измерения в отключенной электроустановке проводят вольтметром-амперметром. Кроме того, должны регулярно проверяться сопротивление заземления нейтрали и повторных заземлений, а также зависимость времени срабатывания автомата защиты от тока короткого замыкания.
Для уменьшения поражения электрическим током при обрыве нулевого провода рекомендуется проводить повторное заземление сопротивлением не более 30 Ом через каждые 200 м линий и опор. Для этой цели обычно используются системы естественных заземлителей.
2. Нормы заземления нейтрали
Технические требования к устройству систем защитного заземления нейтрали определены следующими документами:
- ПУЭ, раздел 1. 7,
- ГОСТ Р 50571.5.54-2013 (п. 543),
- ГОСТ 12.1.030-81 (п. 7).
Операция заземления нейтрали основана на автоматическом отключении поврежденного участка сети. Время отключения не должно превышать значений, указанных в п. 1.7.79 ПУЭ-7.
Максимально допустимое время отключения для системы TN
Номинальное фазное напряжение U o , В | Время отключения, с |
127 | 0,8 |
220 | 0,4 |
380 | 0,2 |
более 380 | 0,1 |
Нейтральные функциональные и защитные проводники должны иметь сопротивление, достаточное для защитного отключения. Активное и индуктивное сопротивления проводников образуют полное сопротивление петли «фаза-ноль». Активное сопротивление проводников зависит от их длины, удельного сопротивления и сечения материала. Индуктивное сопротивление различно для медных и стальных проводников. Для стальной проволоки они обратно пропорциональны плотности тока и отношению периметра к поперечному сечению проводника. Индуктивное сопротивление стальных проводников выше, чем у медных. Пункт 1.7.126 ПУЭ-7 устанавливает наименьшие сечения защитных проводников в случаях, когда они выполнены из того же материала, что и фазные проводники. Сечение защитных проводников из других материалов должно быть эквивалентно по проводимости заданным значениям.
Наименьшее сечение защитных проводников
Сечение фазных проводников, мм2 | Наименьшее сечение защитных проводников, мм2 |
S ≤ 16 | С |
16 |
16 |
S> 35 | С/2 |
Двухпроводная линия, состоящая из функциональных и защитных проводников, образует одну большую катушку, сопротивление взаимной индукции которой (рекомендуемое значение для расчетов 0,6 Ом/км) зависит от длины линии, диаметра проводов и расстояния между ними. Сопротивление заземления нейтрали источника питания не должно превышать 2,4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В для трехфазного источника питания (см. п. 1.7.101 ПУЭ-7). Увеличение тока короткого замыкания достигается за счет снижения сопротивления трансформатора и контура. Для этого используется схема треугольник-звезда. Обмотки больших трансформаторов и так имеют маленькое сопротивление. Меньшее сопротивление заземлителей нейтрали достигается за счет их укорочения и упрощения, увеличения сечения проводников или замены стальных проводов цветными проводами с малым индуктивным сопротивлением. Наибольшее сопротивление нулевого защитного провода не должно превышать двойного сопротивления фазного провода. Уменьшая расстояние между ними, можно уменьшить внешнее индуктивное сопротивление. Уменьшение сопротивления заземляющих электродов и приближение их к блокам нагрузки позволяет снизить ток на заземленных частях оборудования. Подключение всех заземленных металлических конструкций здания к нулевому проводу увеличивает потенциал поверхности пола, на котором может стоять человек, что значительно снижает напряжение прикосновения до значения 0,1-0,01 U с .
3. При применении заземления нейтрали
Заземление нейтрали устраивают на промышленных объектах, часто расположенных в зданиях, где установлен источник электропитания (генератор или трансформатор), для обеспечения безопасности электроустановок различного назначения и повышения помехоустойчивость при их эксплуатации. Согласно п. 1.7.101 ПУЭ-7 заземление нейтрали электроустановок должно выполняться при соблюдении следующих условий: при напряжении 380 В переменного тока и выше и 440 В постоянного тока и выше — во всех электроустановках; при номинальном напряжении выше 42 В переменного тока, но ниже 380 В переменного тока или выше 110 В постоянного тока, но ниже 440 В постоянного тока — только в зонах повышенной опасности, а также в особо опасных и наружных установках. Все электрооборудование промышленных объектов подключено к общему контуру заземления и соединено между собой металлической заземляющей шиной. Полный перечень частей, подключаемых к системе заземления нейтрали, указан в п. 1.7 ПУЭ-7. Там же указано электрооборудование, не требующее заземления нейтрали. Системы заземления нейтрали практически не используются в жилых домах. Заземление в новостройках устраивают централизованно. Современные электроприборы имеют вилки с тремя контактами. Один подключается к корпусу прибора. Заземление для индивидуальной квартиры выполняется путем подключения всех частей и корпусов бытовых приборов к системе заземлителей. В этих случаях заземление нейтрали не требуется. Старые дома, обычно подключаемые по системе TNC, могут вообще не заземляться. Модернизацией электросетей в таких домах должна заниматься специализированная электротехническая компания. Однако жильцы таких домов часто самостоятельно устраивают заземление нейтрали, что в данном случае запрещено и не является безопасным способом обеспечения защиты в жилом секторе. Как мы уже упоминали, требования к устройству защитного заземления нейтрали определены в специальных нормативных документах. Однако в процессе реализации этого способа защиты ЛЭП часто допускаются ошибки, препятствующие его использованию по назначению. Ошибочно полагать, что заземление лучше устроить в виде петли, отдельной от нулевого провода, поскольку отсутствует сопротивление длинного PEN-проводника от прибора до системы заземлителей подстанции. Однако на самом деле сопротивление заземления намного выше, чем у длинного проводника. В случае контакта фазы с заземленным таким образом корпусом прибора ток короткого замыкания может оказаться недостаточным для срабатывания защитных автоматов. При этом напряжение на корпусе достигает опасного для пользователя значения. Даже при использовании выключателя малой силы тока время, требуемое ПУЭ для автоматического отключения поврежденной линии от сети, не соблюдается.
4. Отличия нулевого и защитного заземления
Нулевое и защитное заземления сходны по своему назначению: их назначение — защитить пользователей от поражения электрическим током. Однако методы и принципы этой защиты различны. Обеспечение безопасности электрических сетей с помощью системы заземления нейтрали подробно обсуждалось ранее в этой статье. Защитное заземление основано на принудительном соединении электроустановок с землей с целью снижения напряжения прикосновения до безопасного значения. Избыточный ток, поступающий на корпуса электроустановок, отводится непосредственно в почву через заземляющую часть. В качестве системы заземлителей используется контур заземления треугольной конфигурации. Его сопротивление должно быть меньше сопротивления на других участках цепи. Отличие от заземления нейтрали в
- способ защиты электросети. Защитное заземление снижает напряжение прикосновения; заземление нейтрали отключает поврежденную электроустановку от сети. Это практически исключает поражение электрическим током и с этой точки зрения является более эффективным способом защиты на промышленных предприятиях. Однако, если говорить о надежности защиты в процессе эксплуатации, то заземление нейтрали уступает место защитному заземлению из-за большей вероятности повреждения нулевого проводника и вероятного изменения сопротивления шлейфа «фаза-ноль».
- Варианты применения: Защитное заземление используется исключительно для защиты сетей с изолированной нейтралью (системы ТТ и IT). Заземление нейтрали используется в сетях с глухим заземлением (TN-C, TN-S и TN-C-S), в которых присутствуют PEN-, PE- или N-проводники.
- Тип устройства: Заземление нейтрали по простоте и доступности является более сложным и трудоемким способом защиты, требующим технических знаний и навыков для правильного выбора способа и средней точки заземления нейтрали. В случае защитного заземления отдельные части коллектора соединяются с землей. Для этого достаточно прочитать инструкцию к бытовой технике.
5. Заключение.
Роль заземления нейтрали для работы промышленных электроустановок невозможно переоценить. Отключая поврежденную электроустановку от сети при пробое изоляции, заземление нейтрали служит надежным способом защиты людей от поражения электрическим током. Для эффективного обеспечения электробезопасности необходимо строгое соответствие конструктивных элементов системы заземления нейтрали соответствующим стандартам, а также тщательный и регулярный контроль за их состоянием. Выбор заземления нейтрали по сравнению с защитным заземлением зависит от метода, необходимого для защиты различных систем электросети.
