Провод заземления: сечение, цвет, маркировка

Одним из основных защитных мероприятий, обеспечивающих безопасность людей, электрических устройств и оборудования, является заземление. Данная система выполняется в виде преднамеренного контакта выбранной точки электрической сети или прибора с контуром заземления. Она состоит из нескольких элементов, каждый из которых нужен для выполнения определенной функции. В их число входит провод заземления, соединенный с металлической пластиной контура и защищаемым объектом. Он окрашивается в желто-зеленый цвет.

Содержание

Требования к заземляющим проводникам

Каждая электроустановка подключается к контуру с помощью используемого для этих целей заземляющего провода. Он является неотъемлемой частью всей системы, защищающей от поражения током при случайном касании токоведущих частей, находящихся под напряжением. В обычных условиях оборудование работает нормально и не имеет на корпусе электрического потенциала. Однако, довольно часто изоляция оказывается нарушенной и напряжение идет на металлические детали, выступающие в роли проводников.

Основная функция защитной системы, в которой задействован и заземляющий провод, заключается в снижении потенциала, имеющегося на оборудовании, до показателя, близкого к нулевому значению и отведении его в землю. Заземляющий провод должен обеспечивать свободное прохождение такого же тока, какой образуется в случае короткого замыкания.

В связи с этим, ко всем видам заземляющих проводников предъявляются определенные требования:

Провод заземления должен иметь сечение не более чем у фазного проводника. Фаза постоянно пропускает через себя электрический ток, поскольку непосредственная работа защиты происходит в течение очень короткого времени – буквально 2-3 секунды.
Вся кабельная продукция, предназначенная для заземления, маркируется в соответствии с ГОСТом, определяющим, какого цвета должен быть тот или иной провод.
Жилы, расположенные в трёхжильном проводе, могут предварительно рассчитываться по специальной формуле, включающей в себя такие параметры, как тип кабеля, способ его укладки, значение токов короткого замыкания и другие. Таким образом, можно заранее предположить, каким будет выбранный элемент.

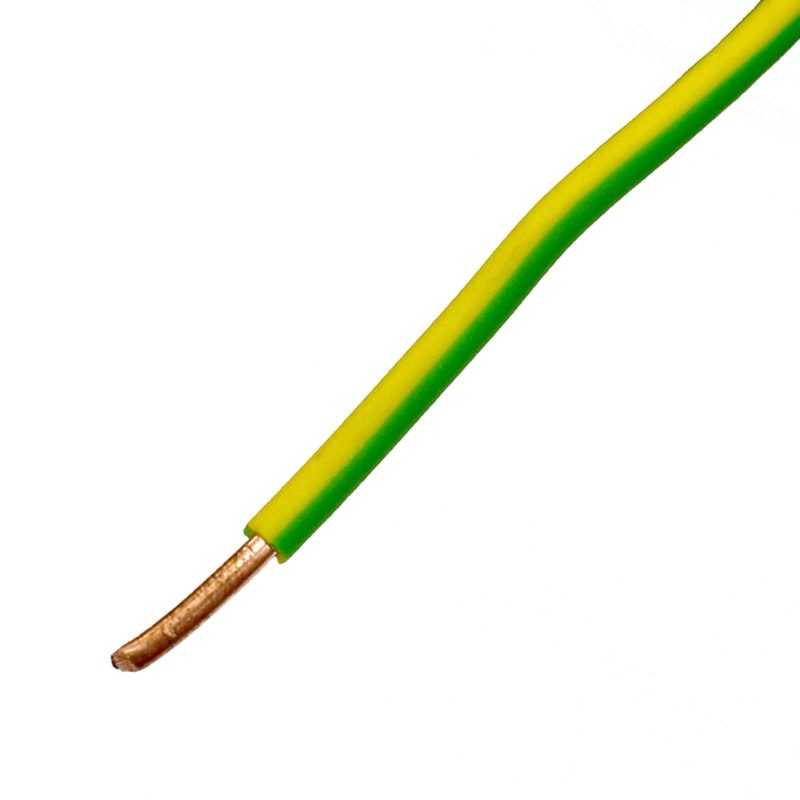

Для обозначения заземляющего кабеля используется желто-зеленый цвет, а для нулевого – голубой. Это позволит избежать путаницы при подключениях во время электромонтажных работ и быстро разобраться, какой провод выбрать под заземление.
Основным параметром при расчетах заземляющей системы является сопротивление. Нормативное значение составляет 4 Ом, которое зависит в том числе и от внутреннего сопротивления проводника. Его общая длина не должна превышать стандартных нормативных значений. Для повышения качества защиты, все контактные точки рекомендуется соединять винтовыми зажимами и чаще использовать в работе.
Если защита проводника от повреждений отсутствует, он должен быть с сечением не менее 4 мм², а с защитой – 2,5 мм².

Заземляющий проводник в схемах подключения

Функции заземляющего проводника и заземлителя могут выполняться различными способами, в зависимости от той или иной схемы подключения. Прежде чем их рассматривать, следует выяснить, что такое нейтраль оборудования. По своей сути она является общей точкой, где обмотки электроустановок подключаются по схеме «звезда». В этом случае их начальные выводы соединяются с соответствующими фазными проводниками, а концы объединяются в нейтраль. Получается 4 жилы – три фазы и ноль, длина проводов не играет существенной роли.

Если создать идеальные условия, то в данной точке значение потенциала будет нулевым. Это хорошо видно на схеме в разрезе. Точно таким же потенциалом обладает земля. В связи с этим, нейтральный проводник или трос может быть заземлен шиной или проводом. Для такого подключения стационарный заземлитель оборудуется отдельным местом, в котором присутствуют все необходимые контакты и соединения.

Данная схема представляет собой всем известную систему с глухо заземляемой нейтралью или TN. Для того чтобы выяснить, как она работает, необходимо определить отличия нулевого (N) и защитного проводника (РЕ). Первый из них считается нейтральным, поскольку соединяется с нейтралью, а второй представляет собой кабель заземления, соединенный с корпусом оборудования и землей. За счет этого на корпусе потенциал отсутствует, то есть, он имеет нулевое значение.

Подобные технические условия сделали возможным подключение TN в трех вариантах:

Схема TN-S. В этом случае к нейтрали подключаются два проводника – нулевой и провод заземления. Они идут раздельно и нигде не соединяются между собой по всей линии.
Схема TN-С. Подключение обоих проводников – заземляющего и нулевого осуществляется в общую точку нейтрали и по всей сети проходят как единый проводник, получивший название PEN.
Схема TN-C-S. Совмещает в себе две системы, приведенные выше. В ней изначально используется единый заземлительный проводник – трос, соединенный с нейтралью. Постепенно на определенном участке они разделяются на отдельные проводники и в дальнейшем не пересекаются между собой. В результате, удается выполнить сразу две функции – снизить потенциал корпуса и обеспечить зануление для нормальной работы оборудования.

Каждый из трех вариантов идёт для электрических сетей до 1000 вольт. Для напряжения свыше 1000В используют системы IT и ТТ, в первом случае – с изолированной нейтралью, во втором – с эффективно заземленной нейтралью.

Маркировка и сечение

Большое значение придается правильной маркировке проводов, в том числе и заземляющего проводника. Довольно часто возникает вопрос, какого цвета тот или иной проводник. Нанесенные обозначения существенно облегчают выполнение электромонтажных работ. Для электрических схем и монтажа по месту существуют установленные правила маркировки, определенные в нормативных документах. Это очень важно, особенно когда защитный элемент находится в трехжильном проводе.

В соответствии с ПУЭ, заземляющий проводник – трос, обеспечивающий электробезопасность, маркируется полосами желтого и зеленого цвета. На поверхность наносится буквенное обозначение в виде стандартного символа РЕ. Для нулевого провода предусмотрен голубой цвет, захватывающий всю его длину. Если краска наносится самостоятельно, она должна соответствовать температурному режиму и сохранять свой цвет в течение всего срока эксплуатации. Цветовое обозначение дублируется буквенной маркировкой, где используется буква N.

Особую цветовую гамму применяют для защитного проводника, совмещенного с нулевым. Обычно этот провод используется в системах TN-C и TN-C-S, окрашивается в голубой цвет по всей длине, а концы отмечаются желтой и зеленой краской. Буквенное обозначение выглядит как PEN.

При устройстве защиты важно правильно выбрать сечение провода для заземления и нулевого проводника, а также других конструкций, входящих в состав системы. Для совмещенного проводника в схемах TN-C и TN-C-S минимальное значение медного провода составляет 10 мм², алюминиевого – 16 мм². Если сечения меньше установленных значений, совмещение защитного и нулевого проводников запрещается, они уже не идут для этих целей.

ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011 Электроустановки низковольтные. Часть 5-54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов

Дата введения 2015-01-01

Страница 2 (пункты с 542.3 по 544.2.3)

Страница 3 (приложения A, B, C, D, DA, библиография) >>

542.3 Заземляющие проводники

542.3.1 Заземляющие проводники должны удовлетворять требованиям 543.1.1 или 543.1.2. Площадь их поперечного сечения должна быть не менее 6 мм² для меди или 50 мм² для стали. Если голый заземляющий проводник прокладывают в грунте, его размеры и характеристики должны соответствовать указанным в таблице 54.1.

Когда подтверждена невозможность стекания тока короткого замыкания на заземляющий электрод (например, в системе защитного заземления TN или IT), заземляющие проводники могут быть выбраны в соответствие с указаниями 544. 1.

Алюминиевые проводники не должны использовать в качестве заземляющих проводников.

Примечание — Если систему молниезащиты соединяют с заземлителем, то площадь поперечного сечения заземляющего проводника должна быть по крайней мере 16 мм² для меди (Cu) или 50 мм² для железа (Fe) (см. серию МЭК 62305).

542.3.2 Соединение заземляющего проводника с заземлителем должно быть надежным и с соответствующими электрическими характеристиками. Соединение может быть выполнено с помощью сварки, опрессовки, соединительного зажима или другим механическим соединителем. Механическое соединение должно монтировать в соответствии с инструкцией изготовителя. Установка соединительного зажима не должна приводить к повреждению электрода или заземляющего проводника.

Паяные соединения или паяные детали, которые зависят исключительно от припоя, не следует применять самостоятельно, поскольку они не обеспечивают требуемую механическую прочность.

Примечание — Если применяют вертикальные электроды, должна быть обеспечена возможность контроля соединения и замены вертикального стержня.

542.4 Главный заземляющий зажим (шина)

542.4.1 В каждой установке, в которой применяют защитное уравнивание потенциалов, следует предусмотреть главный заземляющий зажим (шина) и к нему должны быть присоединены:

— защитные проводники уравнивания потенциалов;

— заземляющие проводники;

— защитные проводники;

— проводники функционального заземления, при наличии.

Примечания

1 Не требуется непосредственно подключать каждый отдельный защитный проводник к главному заземляющему зажиму (шине), если они электрически связаны с ним через другие защитные проводники.

2 Главный заземляющий зажим в здании, как правило, применяют в целях функционального заземления. Для информационных технологий его рассматривают как базовую точку подключения информационной сети к заземлителю.

542.4.2 Должна быть предусмотрена возможность индивидуального отсоединения каждого проводника присоединенного к главному заземляющему зажиму. Соединение должно быть надежным, а отсоединение выполняться с помощью инструмента.

Примечание — Отсоединение от главного заземляющего зажима должно быть удобным для проведения измерения сопротивления заземляющего устройства.

543 Защитные проводники

543.1 Минимальное сечение

543.1.1 Сечение любого защитного проводника должно удовлетворять условиям автоматического отключения питания в соответствии с указаниями МЭК 60364-4-41 (подраздел 413.1) и должно обеспечивать стойкость к протеканию токов короткого замыкания.

Сечение защитного проводника рассчитывают в соответствие с указаниями 543.1.2 или выбирают по таблице 54.2. Также следует выполнять условия 543.1.3.

Зажимы для защитных проводников должны соответствовать их размерам в соответствии с выбором по указаниям настоящего пункта.

В системе TT, где заземлители источника питания и открытых проводящих частей потребителя независимы (см. 312.2.2), площадь поперечного сечения защитных проводников должна быть не менее:

— 25 мм² для меди,

— 35 мм² для алюминия.

Таблица 54.2 — Минимальное сечение защитных проводников

Сечение линейных проводников S, мм²	Минимальное сечение соответствующего защитного проводника, мм²
Сечение линейных проводников S, мм²	из того же материала, что и линейный	из материала, отличного от линейного
S ≤ 16	S	k₁ / k₂*S
16 ≤ S ≤ 35	16¹⁾	k₁ / k₂*16
S > 35	S / 2¹⁾	k₁ / k₂*S / 2
* k₁— значение коэффициента k для линейного проводника, рассчитанного по формуле приложения А.54.1 настоящего стандарта или взятого из таблицы А43 МЭК 60364-4-43 [5] в соответствии с материалом проводника и изоляции; k₂ — значение коэффициента k для защитного проводника, выбранного из таблиц А. 54.2-А.54.6 настоящего стандарта в соответствии с условиями применения.
¹⁾ Для PEN-проводника, уменьшение сечения возможно только при выполнении ограничений по выбору сечения нейтрального проводника (см. МЭК 60364-5-52 [6]).

543.1.2 Сечение защитных проводников должно быть не менее чем:

— сечения, выбранного в соответствии с указаниями МЭК 60949;

— или сечения, рассчитанного по нижеследующей формуле, применяют только при времени срабатывания защиты не более 5 с

где S — сечение, мм²;

L— значение тока глухого короткого замыкания, который может протекать по цепи защиты, А;

t— время срабатывания защитного устройства, с.

Если в результате расчета получают нестандартное значение сечения проводника, то выбирают ближайшее большее значение;

k— коэффициент, зависящий от материала защитного проводника, изоляции, прилегающих частей, начальной и конечной температуры (расчет k см. приложение А).

Примечания

1 Следует учитывать токоограничение за счет импеданса цепи и ограничение I²t аппаратом защиты.

2 Указания по ограничению температуры во взрывоопасных средах приведены в [3].

3 Для кабелей с минеральной изоляцией [9] в случае, когда стойкость к току короткого замыкания металлической оболочки кабеля больше, чем у проводников цепи, не требуется рассчитывать сечение металлической оболочки, используемой в качестве защитного проводника.

543.1.3 Сечение любого защитного проводника, который не является жилой кабеля или не проложен в общей оболочке с проводниками цепи, должно быть не менее:

— 2,5 мм² Cu или 16 мм² Аl, если есть механическая защита,

— 4 мм² Си или 16 мм² Аl, если механическая защита отсутствует.

Примечание — Это не исключает возможность использования стали в качестве защитного проводника (см. 543.1.2).

Защитный проводник, не являющийся частью кабеля, считается механически защищенным, если он проложен в трубе, коробе или другим подобным способом.

543.1.4 Если защитный проводник является общим для двух или более цепей, то его сечение выбирают следующим образом:

— рассчитывают в соответствии с 543.1.1, исходя из максимально ожидаемого тока короткого замыкания и времени отключения цепи или;

— выбирают по таблице 54.2 по отношению к цепи с максимальным сечением проводников цепи.

543.2 Типы защитных проводников

543.2.1 Защитные проводники могут быть представлены одним из нижеследующих типов или их комбинацией:

— проводники (жилы) многожильного кабеля;

— изолированный или голый проводник, который проложен в общей оболочке с рабочими проводниками;

— стационарно проложенные голые или изолированные проводники;

— металлические оболочки кабелей, экраны кабелей, броня кабелей, проволочная оплетка, концентрические проводники, металлические трубы, объекты, удовлетворяющие положениям перечислениям a) и b) 543.2.2.

Примечание — См. 543.8 по их расположению.

543.2.2 Если в установке есть низковольтные устройства защиты и управления (см. МЭК 61439-1 и МЭК 61439-2) или шинопроводы (см. МЭК 60439-2), то их металлические оболочки или рамы могут быть использованы в качестве защитных проводников при одновременном выполнении нижеследующих условий:

a) электрическая непрерывность предусмотрена конструкцией или установкой дополнительных перемычек таким образом, что обеспечивается защита от механических, химических и электрохимических повреждений;

b) они удовлетворяют указаниям 543.1;

c) должна быть предусмотрена возможность подключения других защитных проводников в предусмотренных точках.

543.2.3 В качестве защитных проводников и защитных проводников уравнивания потенциалов не следует использовать следующие металлические части:

— трубы систем водоснабжения;

— трубопроводы с горючими газами и жидкостями.

Примечание 1 — Катодную защиту см. 542.2.6;

— конструкции подверженные механическим нагрузкам в нормальных условиях;

— гибкие или мягкие проводники, за исключением специально предназначенных для этих целей;

— гибкие части;

— поддерживающие конструкции электропроводок, кабельные лотки и кабельные лестницы.

Примечание 2 — Примеры защитных проводников, включая защитные проводники уравнивания потенциалов, проводники защитного заземления и заземляющие проводники, относятся к случаю, когда их применяют для защиты от поражения электрическим током.

543.3 Электрическая непрерывность защитных проводников

543.3.1 Защитные проводники должны быть соответствующим образом защищены от механических повреждений, ухудшения состояния из-за химических и электрохимических воздействий, электродинамических и термодинамических сил.

Каждое соединение (например, болтовые соединения, зажимы) между защитными проводниками или между защитным проводником и другим оборудованием должно обеспечивать на длительный период электрическую непрерывность и соответствующую механическую прочность и защиту. Болты, соединяющие защитные проводники, не следует применять для другой цели.

Соединения не должны выполнять пайкой.

Примечание — У всех электрических соединений должны быть удовлетворительная тепловая емкость и механическая прочность, чтобы выдерживать любую комбинацию тока/времени, который может произойти в проводнике или в кабеле/оболочке с самой большой площадью поперечного сечения.

543.3.2 Соединения защитных проводников должны быть доступными для осмотра и испытаний за исключением соединений:

— заполненных компаундом;

— находящихся в закрытых полостях;

— в металлических трубах, коробах или сборных шин;

— выполненных сваркой;

— выполненных опресовкой.

543.3.3 В цепях защитных проводников не следует устанавливать отключающие устройства, однако в них могут быть соединения, предназначенные для проведения испытаний и разбираемые с помощью инструментов.

543.3.4 В случае осуществления мониторинга заземления, означенные устройства, (например, датчики, катушки, трансформаторы тока) не следует включать последовательно в цепь защитных проводников.

543.3.5 Открытые проводящие части аппаратов не должны использоваться в качестве защитных проводников другого оборудования, за исключением указанного 543.2.2.

543.4 PEN, PEL или РЕМ-проводники

Примечание — Поскольку эти проводники выполняют две функции функцию РЕ-проводника и N-, L- или как M- проводника, должны быть рассмотрены все требования применительно к соответствующим функциям.

543.4.1 PEN, PEL или PEM-проводники можно применять только в стационарных установках и с точки зрения механической прочности их сечение должно быть не менее 10 мм² по Cu или 16 мм² по Al.

Примечания

1 По причинам электромагнитной совместимости, PEN-проводник не следует применять после точки ввода в установку (см. МЭК 60364-4-44 (пункт 444.4.3)).

2 В соответствии с указаниями [4] не допускается применять PEN, PEL или РЕМ-проводники во взрывоопасных зонах.

543.4.2 Изоляция PEN, PEL или PEM-проводника должна быть рассчитана на напряжение линейных проводников.

Металлические оболочки электропроводок не следует использовать в качестве PEN, PEL или PEM-проводника, за исключением сборных шин, соответствующих требованиям МЭК 60439-2 и шинопроводов, соответствующих требованиям МЭК 61534-1.

Примечание — Вопросы электромагнитной совместимости, возникающие при вводе PEN, PEL или PEM-проводника внутрь оборудования являются прерогативой технического комитета по соответствующему оборудованию.

543.4.3 Если после точки установки функции нейтрального/ средней точки/ линейного и защитного проводников выполняют отдельные проводники, то не допускается присоединять нейтральный/ средней точки/ линейный проводник к заземленной части установки. Однако, можно из PEN, PEL или PEM-проводника сформировать несколько нейтральных/ средней точки/ линейных и защитных проводников.

PEN, PEL или PEM-проводник в этом случае должны присоединять к зажиму или шине, предназначенной для защитного проводника (см. рисунок 54.1а), если нет специального зажима или шины предназначенной для присоединения PEN, PEL или PEM-проводника (примеры даны на рисунках 54.1b и 54.1c).

Примечание — В системах с безопасным напряжением постоянного тока, например, в телекоммуникационных, нет PEL или PEM-проводника.

543.4.4 Сторонние проводящие части не могут использовать в качестве PEN, PEL или PEM-проводника.

543.5 Совмещенное защитное и функциональное заземление

543.5.1 При применении объединенных заземляющих проводников защитного и функционального заземления, в первую очередь следует выполнять требования к защитным проводникам. Требования, относящиеся к функциональному заземлению выполняют в дополнение, (см. МЭК 60364-4-44 (раздел 444)).

В системах постоянного тока для информационных технологий PEL или PEM-проводник также можно применять, как объединенный для функционального и защитного заземления.

Примечание — Подробную информацию см. МЭК 61140 (пункт 7.5.3.1).

543.6 Токи в защитных заземляющих проводниках

Проводник защитного заземления не следует применять в качестве проводящего пути для тока в нормальных эксплуатационных режимах (например, в соединениях с фильтрами, установленными по соображениям электромагнитной совместимости), см. также МЭК 61140.

Если в нормальном эксплуатационном режиме ток превышает 10 мА, то следует применять усиленный защитный проводник (см. 543.7).

Примечание — Емкостные токи утечки, например, создаваемые кабелями или двигателями, должны быть уменьшены при проектировании установки и оборудования.

543.7 Усиленные защитные проводники при токах утечки превышающих 10 мА

При подключении стационарного оборудования с токами утечки, превышающими 10 мА, к защитным проводникам предъявляют следующие требования:

— если у оборудования есть только одна точка (терминал) для подключения защитного проводника, то его сечение должно быть не менее 10 мм² по Cu или 16 мм² по Al по всей длине.

Примечание 1 — PEN, PEL или РЕМ проводник, выбранный в соответствии с требованиями 543.4, должен удовлетворять и этим требованиям;

— если у оборудования есть вторая точка (терминал) для подключения защитного проводника, должен быть проложен второй защитный проводник минимального сечения, требуемого для защиты от косвенного прикасания до точки, где сечение защитного проводника должно быть не менее 10 мм² по Cu или 16 мм² по Al.

Примечание 2 — В системе TN-C, где нейтральный проводник объединен с защитным проводником в единый PEN-проводник до зажима оборудования, ток защитного проводника рассматривают как ток нагрузки.

Примечание 3 — Оборудование с большими токами утечки может быть несовместимым с установками, в которых применяют защитные устройства дифференциального тока.

543.8 Размещение защитных проводников

Если для защиты от поражения электрическим током применяют устройство защиты от сверхтока, то защитный проводник должен быть объединен с фазными проводниками или проложен в непосредственной близости.

544 Защитные проводники уравнивания потенциалов

544.1 Защитные проводники уравнивания потенциалов, присоединяемые к главному заземляющему зажиму (шине)

544.1.1 Сечение защитных проводников уравнивания потенциалов, которые присоединяют к главной заземляющей шине (ГЗШ) должно быть не менее половины сечения самого большего защитного проводника установки и не менее:

— 6 мм² по Cu;

— или 16 мм² по Al;

— или 50 мм² по стали.

Сечение защитных проводников уравнивания потенциалов, которые присоединяют к ГЗШ не должно быть больше 25 мм² Си или эквивалентного для других материалов.

544.2 Защитные проводники уравнивания потенциалов для дополнительного уравнивания

544.2.1 Проводимость проводника уравнивания потенциалов, соединяющего две открытые проводящие части, должна быть не ниже минимальной проводимости защитного проводника из проводников, присоединенных к открытым проводящим частям.

544.2.2 Проводимость проводника уравнивания потенциалов, соединяющего открытую проводящую часть и стороннюю проводящую часть, должна быть не ниже проводимости соответствующего защитного проводника половинного сечения.

544.2.3 Проводник уравнивания потенциалов, соединяющий две сторонние проводящие части, должен соответствовать требованиям 543.1.3.

Как выбрать кабель нужного сечения?

org/ListItem»> Новости
Как выбрать кабель нужного сечения?

03 дек. 2020

При построении электрических систем может возникнуть вопрос, как подобрать кабель нужного сечения для передачи необходимого тока. Для этого необходимо выполнить текущие расчеты.

Важно знать следующие параметры:

вы используете медный или алюминиевый кабель;
количество ядер для загрузки;
максимальная температура жилы в цепи кабеля;
температура окружающей среды;
метод установки;

Удельное сопротивление грунта

Температура

Максимально допустимая температура кабеля не означает, что это максимальная температура окружающей среды, при которой кабель еще работает. Максимальная температура определяет допустимую температуру проводника с учетом совокупного воздействия окружающей среды, тока и различных других воздействий. Факторы, ограничивающие температуру, могут быть специфическими как для материалов, так и для методов монтажа.

Медь, алюминий или алюминиевый сплав являются наиболее распространенными проводящими материалами, используемыми в силовых кабелях. Поскольку металлы обладают электрическим сопротивлением, жилы кабеля нагреваются из-за тока. Сопротивление проводника зависит от свойств конкретного металла и его сплава, и для того, чтобы иметь возможность производить электрические расчеты и монтаж кабеля без измерения сопротивления каждого провода, удельные сопротивления проводов и согласованные сечения присваиваются они стандартизированы. Поэтому иногда может показаться, что измеренный физический диаметр меньше значения поперечного сечения, указанного на кабеле. Важно понимать, что с электрической точки зрения важно сопротивление кабелей и сечение кабеля является скорее информативной величиной.

В зависимости от температуры окружающей среды изменяется также допустимый ток нагрузки кабелей. В Эстонии нормальная температура окружающей среды считается равной 25°C (15°C в почве), на основании чего токи нагрузки также указаны в каталогах продукции Prysmian Group Baltics. Однако важно иметь в виду, что если какая-либо часть кабеля проходит через среду с более высокой температурой (например, котельную), то максимально допустимый ток для всей цепи необходимо рассчитывать исходя из самой высокой температуры окружающей среды. Аналогичный эффект возникает и при параллельной прокладке нескольких кабелей, так как нагруженный кабель нагревает соседние цепи.

Способы установки

Несущая способность кабелей также зависит от того, как будет рассеиваться выделяемое в них тепло. Отвод тепла от кабелей можно рассматривать как различные методы монтажа, при которых предусмотрены различные стандартные токи нагрузки в зависимости от поперечного сечения кабеля. Например, кабель, проложенный на открытом воздухе, охлаждается лучше, чем кабель, проложенный в теплоизоляции здания. В случае прокладки кабеля в грунте важна теплопроводность грунта.

Токи нагрузки рассчитываются в соответствии со стандартом HD 60364-5-52. Значения тока нагрузки, указанные в описаниях продукции Prysmian Group Baltics, рассчитаны для условий, указанных в таблицах. Токи нагрузки используемых кабелей должны быть отрегулированы в соответствии с фактическими условиями. Из-за разных факторов токи нагрузки одного кабеля могут отличаться в несколько раз!

Пример расчета

Чтобы определить максимально допустимый ток нагрузки, необходимо сначала узнать способ установки. Например, в случае непосредственной установки в почву используется метод установки D2. Для кабеля AXPK 4G240 в стандарте указан максимальный ток нагрузки 250 А. Elektrilevi использует другие параметры среды установки, в соответствии с которыми должен быть отрегулирован ток нагрузки.

Настройка должна быть следующей:

1. Использовалась более низкая температура почвы. Это означает, что согласно стандарту необходимо использовать поправочный коэффициент 1,04. Это дает 250 х 1,04 = 260 А.

2. В каталоге использовано более низкое тепловое сопротивление грунта. Это означает, что грунт лучше отводит тепло от кабеля. Для кабеля, проложенного непосредственно в грунте, в стандарте предусмотрен поправочный коэффициент 1,5, в результате чего 260 х 1,5 = 390 А. Однако, когда кабель проложен в трубе, используется способ установки D1. В результате токи и поправочные коэффициенты разные, и результат такой: 218 х 1,04 х 1,18 = 267,5 А. Значения могут отличаться до +/- 5% в связи с обновлением стандартов, более точными расчетами и округлением- выключенный.

Статья опубликована в журнале Onninen uudised.

Выбор размера кабеля заземления

Указания по площадям поперечного сечения заземляющего проводника и защитного проводника приведены в руководстве к правилам электромонтажа BS7671.

BS 7671 перечисляет пять типов систем заземления: TN-S, TN-C, TT, TN-C и IT.

T = Земля
N = Нейтраль
S = Отдельный
C = Комбинированный
I = Изолированный

Размеры заземляющего проводника и главного защитного проводника (в медном эквиваленте) для источников питания TN-S и TN-C-S определяются следующим образом:

Линейный или нейтральный провод PME в комплекте	мм ²	4	6	10	16	25	35	50	70
Заземляющий проводник незаглубленный или заглубленный и защищенный от коррозии и механических повреждений	мм ²	6	6	10	16	16	16	25	35
Главный защитный проводник	мм ²	6	6	6	10	10	10	16	25
Главный защитный проводник для источников питания PME (TN-C-S)	мм ²	10	10	10	10	10	10	16	25

Примечания:
1. Защитные проводники (включая заземляющие и соединительные проводники) с площадью поперечного сечения 10 мм² или менее должны быть из меди.

2. Дистрибьютор может потребовать минимальный размер заземляющего провода в начале подачи медного провода сечением 16 мм² или больше для источников питания TN-S и TN-C-S.

3. Подземные заземляющие проводники должны быть как минимум:
• 25 мм² медь, если не защищена от коррозии
• 50 мм² сталь, если не защищена от коррозии
• 16 мм² медь не защищена от механических повреждений, но защищена от коррозии.
• Сталь с покрытием 16 мм² не защищена от механических повреждений, но защищена от коррозии.

4. В случае сомнений следует проконсультироваться с дистрибьютором.

Похоронен
Незащищенный	Защита от коррозии	Защита от коррозии и механических повреждений
мм ²	мм ²	мм ²
25	16	2,5
Не закопан
Незащищенный	Защита от коррозии	Защита от коррозии и механических повреждений
мм ²	мм ²	мм ²
4	4	2,5

Примечания:
1. При условии защиты от коррозии оболочкой

2. Основные заземляющие проводники должны иметь площадь поперечного сечения не менее половины необходимой для заземляющего проводника и не менее 6 мм².

Обратите внимание на следующее:
a) Должны использоваться только медные проводники: алюминиевые проводники с медным покрытием или алюминиевые проводники или конструкционная сталь могут использоваться только при соблюдении особых мер предосторожности, выходящих за рамки Руководства по подключению.

б) Соединения с вводом металлических коммуникаций должны выполняться как можно ближе к месту ввода коммуникаций в помещение, но со стороны потребителя любой изолирующей секции.

c) Там, где это возможно, подключение к газу, воде, нефти и т. д. должно быть в пределах 600 мм от счетчика или точки входа в здание, если счетчик является внешним и должен быть на стороне потребителя до и ответвления трубопровода и после любого изолирующего участка в обслуживании. Подключение должно быть выполнено к жесткому трубопроводу, а не к мягким или гибким соединениям счетчика.
