Содержание

ТЕХНИЧЕСКИЙ ПЕРЕВОД. Электрика. Автоматика . Радиоэлектроника. Кондиционирование воздуха. Вентиляция

электроснабжение

Обеспечение потребителей электрической энергией.
[ГОСТ 19431-84], [ПУЭ]

потребитель электрической энергии

Электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.
[ПУЭ]

Предприятие, организация, квартира, у которых приемники электрической энергии присоединены к электрической сети и используют электрическую энергию.
[РД 34.20.185-94]

приемник электрической энергии (электроприемник)

Аппарат, агрегат и др., предназначенные для преобразования электрической энергии в другой вид энергии.
[ПУЭ]

Устройство, в котором происходит преобразование электрической энергии в другой вид энергии для ее использования.
[ГОСТ 19431-84]

централизованное электроснабжение

Электроснабжение потребителей от энергетической системы
[ГОСТ 19431-84]

децентрализованное электроснабжение

Электроснабжение потребителя от источника, не имеющего связи с энергетической системой
[ГОСТ 19431-84]

система электроснабжения

Совокупность электроустановок, предназначенных для обеспечения потребителей электрической энергией.
[ПУЭ]

Е — electricity supply system

distribution system through which various electricity users are fed from one or more electricity producers
NOTE. The users may be independent of each other, their number and type are various and they may be connected or disconnected arbitrarily.
[IEC 62103, ed. 1.0 (2003-07)]

F — réseau d’alimentation

réseau de distribution d’énergie électrique servant à alimenter différents utilisateurs, par un ou plusieurs producteurs d’énergie
NOTE. Les utilisateurs peuvent être indépendants les uns des autres, leur type et leur nombre sont variables, et ils peuvent être connectés ou déconnectés de façon arbitraire.
[IEC 62103, ed. 1.0 (2003-07)]

энергетическая система (энергосистема)

Совокупность электростанций, электрических и тепловых сетей, соединенных между собой и связанных общностью режима в непрерывном процессе производства, преобразования и распределения электрической энергии и тепла при общем управлении этим режимом.
[ГОСТ 21027-75]

электрическая сеть

Совокупность электроустановок для передачи и распределения электрической энергии, состоящая из подстанций, распределительных устройств, токопроводов, воздушных и кабельных линий электропередачи, работающих на определенной территории.
[ПУЭ]

E — electrical power network
E — electrical power system

particular installations, substations, lines or cables for the transmission and distribution of electricity
NOTE. The boundaries of the different parts of this network are defined by appropriate criteria, such as geographical situation, ownership, voltage, etc.
[IEC 61400-1, ed. 3.0 (2005-08)]

F — réseau d’énergie électrique (sens restreint)
F — réseau d’alimentation électrique

installations, sous-stations, lignes ou câbles particuliers destinés à la transmission et à la distribution de l’électricité
NOTE. Les limites des différentes parties de ce réseau sont définies par des critères appropriés, tels que la situation géographique, le propriétaire, la tension, etc.
[IEC 61400-1, ed. 3.0 (2005-08)]

D — Electrizitätsversorgungsnetz

линия электропередачи (ЛЭП)

Электроустановка, состоящая из проводов, кабелей, изолирующих элементов и несущих конструкций, предназначенная для передачи электрической энергии между двумя пунктами энергосистемы с возможным промежуточным отбором по ГОСТ 19431.
[ГОСТ 24291-90]

E — electric line

an arrangement of conductors, insulating materials and accessories for transferring electricity between two points of a system [601-03-03]

F — ligne électrique

ensemble constitué de conducteurs, d’isolants et d’accessoires destiné au transfert d’énergie électrique d’un point à un autre d’un réseau [601-03-03]

D — Leitung

воздушная линия электропередачи (ВЛ)

Линия электропередачи, провода которой поддерживаются над землей с помощью опор, изоляторов.
[ГОСТ 24291-90]

кабельная линия электропередачи (КЛ)

Линия электропередачи, выполненная одним или несколькими кабелями, уложенными непосредственно в землю, кабельные каналы, трубы, на кабельные конструкции.
[ГОСТ 24291-90]

пункт приема электроэнергии

Электроустановка, служащая для приема электроэнергии от источника питания (от энергосистемы) и распределяющая (или преобразующая и распределяющая) ее между отдельными потребителями электроэнергии (цехами) [2].

распределительный пункт (РП)

Электрическое распределительное устройство, не входящее в состав подстанции.
[ГОСТ 24291-90]

распределительное устройство (РУ)

Электроустановка, предназначенная для приема и распределения электрической энергии на одном напряжении и содержащая коммутационные аппараты и соединяющие их сборные шины [секции шин], устройства управления и защиты.
Примечание. К устройствам управления относятся аппараты и связывающие их элементы, обеспечивающие контроль, измерение, сигнализацию и выполнение команд.
[ГОСТ 24291-90]

подстанция

Электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов или других преобразователей энергии, распределительных устройств, устройств управления и вспомогательных сооружений.
В зависимости от преобладания той или иной функции подстанций они называются трансформаторными или преобразовательными.
[ПУЭ]

См. также:

  • узловая распределительная подстанция (УРП);
  • главная понизительная подстанция (ГПП);
  • подстанция глубокого ввода (ПГВ);
  • трансформаторная подстанция (ТП);
  • преобразовательная подстанция (ПП);
  • потребительская (цеховая) подстанция.

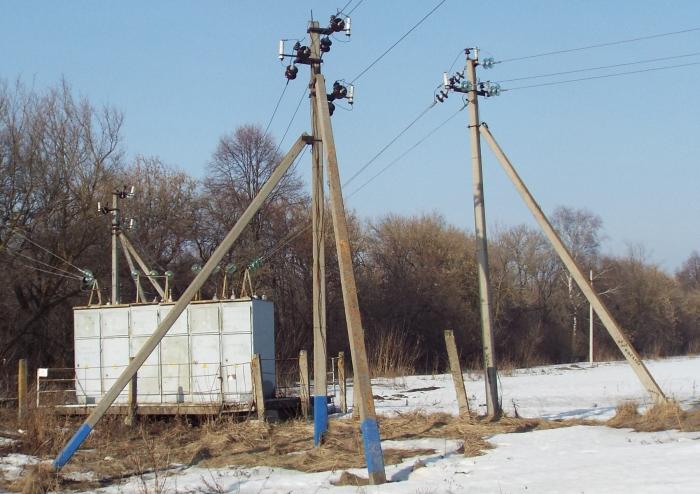

трансформаторная подстанция (ТП)

Электрическая подстанция, предназначенная для преобразования электрической энергии одного напряжения в энергию другого напряжения с помощью трансформаторов.
[ГОСТ 24291-90]

преобразовательная подстанция (ПП)

Электрическая подстанция, предназначенная для преобразования рода тока или его частоты.
[ГОСТ 24291-90]

энергоснабжающая организация

Предприятие (объединение), которое обеспечивает отпуск электрической энергии Абоненту на основе хоздоговорных отношений, включающих оформленную актом границу балансовой принадлежности и эксплуатационной ответственности между ними.

абонент энергоснабжающей организации

Потребитель, непосредственно присоединенный к сетям энергоснабжающей организации, имеющий с ней границу балансовой принадлежности электрических (тепловых) сетей, право и условия пользования электрической (тепловой) энергией которого обусловлены договором энергоснабжающей организации с потребителем или его вышестоящей организацией. Для бытовых потребителей — квартира, строение или группа территориально объединенных строений личной собственности.

вводно-распределительное устройство (ВРУ)

Устройство, предназначенное для приема, учета и распределния электрической энергии в жилых и общественных зданиях, а также для защиты отходящих от ВРУ распределительных и групповых цепей при перегрузках и коротких замыканиях.

электроснабжающая сеть города 35-220 кВ

Линии электропередачи напряжением 35-220 кВ вместе с опорными подстанциями и подстанциями глубокого ввода.
[2]

опорная подстанция (ОПС)

Подстанция, получающая электроэнергию от источника питания и распределяющая ее по кольцевой или магистральной сети  по подстанциям глубокого ввода (ПГВ).
[2]

питающая сеть 10(6) кВ

Сеть, состоящая из линий электропередачи от шин 10(6) кВ опорных подстанций (ОПС) или подстанций глубокого ввода (ПГВ) до шин 10(6) кВ распределительных пунктов (РП) и связей между РП.
[2]

распределительная сеть 10(6) кВ

Сеть от шин 10(6) кВ распределительных пунктов (РП) до трансформаторных подстанций  (ТП) 10(6) кВ.
[2]

распределительная сеть 380 В

Сеть от шин 0,4 кВ трансформаторной подстанции (ТП) до вводных распределительных устройств (ВРУ) зданий и сооружений.
[2]

общественные здания

Общественными являются следующие здания [6]:

  • учреждения и организации управления, финансирования, кредитования;
  • учреждения просвещения, дошкольные;
  • библиотеки, архивы;
  • предприятия торговли, общественного питания, бытового обслуживания населения;
  • гостиницы;
  • лечебные учреждения;
  • музеи, зрелищные предприятия, спортивные сооружения.

узловая распределительная подстанция (УРП)

Центральная подстанция предприятия напряжением 110-220 кВ, получающая электроэнергию от энергосистемы и распределяющая ее на том же напряжении по главным понизительным подстанциям (ГПП) или подстанциям глубокого ввода (ПГВ) по территории предприятия.
Узловые распределительные подстанции чаще всего находятся в ведении энергоснабжающей организации, поэтому они размещаются, как правило, вне площадки промышленного предприятия, но в непосредственной близости от него.
[2]

главная понизительная подстанция (ГПП) предприятия

Подстанция, получающая электроэнергию от районной энергосистемы при
напряжении 35 — 220 кВ и распределяющая ее по потребительским подстанциям или мощным электроприемникам предприятия при напряжениях 6 — 35 кВ.

подстанция глубокого ввода (ПГВ)

Подстанция с первичным напряжением 35 кВ и выше, выполняемая по упрощенным схемам первичной коммутации, получающая питание от энергосистемы или узловой распределительной подстанции данного предприятия и предназначенная для питания отдельного цеха, корпуса, группы цехов предприятия.
[2]

центральный распределительный пункт (ЦРП) предприятия

Распределительный пункт (РП), расположенный на территории предприятия, получающий электроэнергию от подстанции районной энергосистемы и распределяющий ее по потребительским (цеховым) подстанциям.

потребительская (цеховая) подстанция

Трансформаторная подстанция (ТП), получающая электроэнергию при напряжении 6 — 20 кВ и распределяющая ее при напряжении 0,4 — 1,0 кВ. На промышленных предприятиях потребительские подстанции часто называют цеховыми.





Электронный учебно-методический комплекс «Распределительная подстанция (РП). Проведение осмотра»

Единый реестр российских программ для электронных вычислительных машин и баз данных

Включено ПО в реестр: 15 573

Правообладателей: 5 168

Личный кабинет

  • Для граждан Российской Федерации
  • Для граждан государств — членов Евразийского Экономического союза

Реестр создан в соответствии со статьей 12.1 Федерального закона «Об информации, информационных
технологиях и о защите информации» в целях расширения использования российских программ для
электронных вычислительных машин и баз данных, подтверждения их происхождения из Российской
Федерации, а также в целях оказания правообладателям программ для электронных вычислительных
машин или баз данных мер государственной поддержки

Правообладатели программного обеспечения
История изменений
Дата Предмет Прежнее значение Новое значение
08. 08.2022 Основной класс 04.01 Прикладное программное обеспечение общего назначения 05.01 Мультимедийное программное обеспечение
08.08.2022 Другие классы 04.15 Информационные системы для решения специфических отраслевых задач 05.15 Информационные системы для решения специфических отраслевых задач
Информация об уязвимостях

← все записи

Часто задаваемые вопросы — Schneider Electric

 {"searchBar":{"inputPlaceholder":"Поиск по ключевому слову или задать вопрос","searchBtn":"Поиск","error":"Пожалуйста, введите ключевое слово для поиска"} }

В чем основные отличия контакторов LC1D и LC1K?

6.2.1″> Проблема: Различия между контакторами LC1D и LC1K Линейка продуктов: Контакторы и пускатели IEC Окружающая среда: Контакторы Tesys K и Tesys D Разрешение: Контакторы D-Line больше, надежнее и…

Можно ли использовать пускатели GV2, GV3 и GV7 с обратной подачей?

Проблема: обратная подача Линейка продуктов GV2, GV3 и GV7: Пускатели и устройства защиты двигателя Окружающая среда: Ручные пускатели PowerPact™ Решение: Не рекомендуется.

Как сохранить параметры в клавиатуре и загрузить в другую идентичную…

Проблема: Попытка сохранить параметры в клавиатуре и загрузить их на другой идентичный привод ATV630. Линейка продуктов: Приводы ATV630 Среда: Клавиатура Причина: Перенос файлов Решение: Перейти к главному…

Максимальное значение Номинал шины для ВСЕХ 150А, 200А и 225…

Проблема: Применение Линейка продуктов: Центр нагрузки HOMELINE Причина: Применение Решение: Номинал шины для ВСЕХ 150А, 200А и 225А как главного наконечника, так и главного Прерыватель, подключаемый нейтральный,…

FAQs Popular Videos Popular Videos

Video: Как подключить TeSys T Video к Somove через Modbus…

Преобразование проекта ProWORX 32 в Unity Pro

Видео: Как подключить и запрограммировать привод ATV61/71 для 3-проводной. ..

Узнайте больше в разделе часто задаваемых вопросов по общим знаниямОбщие знания

Проверка сопротивления изоляции и влажности

Проблема: Как влажность влияет на результаты испытаний сопротивления изоляции? Линейка продуктов: автоматические выключатели Окружающая среда: выключатели в литом и изолированном корпусах Разрешение: высокая влажность может значительно…

Почему я теряю лицензию зарегистрированной копии сервера OFS после…

Проблема: потеря лицензии зарегистрированной копии сервера OFS в Windows10, Windows Server 2016 или Windows Server 2019 после обновления до версии сервера OFS 3.63. 08.11.2021

В чем разница между PNP и NPN при описании трехпроводного.

..

Большинство промышленных бесконтактных датчиков (индуктивные, емкостные, ультразвуковые и фотоэлектрические) являются полупроводниковыми. Термин твердотельный относится к типу компонентов, используемых в датчике. Твердотельный…

Что означают термины AC1 и AC3?

Проблема: Каковы категории использования AC-1 и AC-3? Линейка продуктов: Schneider Electric Products Окружающая среда: Индуктивные и резистивные нагрузки Разрешение: AC-1 — Эта категория применяется ко всем нагрузкам переменного тока…

Автоматические выключатели

SDV7 и SDV-R | Наружные распределительные устройства среднего напряжения

Привод с магнитным приводом типа 3Ах45-МА

Распределительный автоматический выключатель типа СДВ7 доступен с приводом с магнитным приводом. Базовая конфигурация автоматического выключателя такая же, как и у версии с накопителем энергии, включая высоковольтные элементы и вакуумные прерыватели, с заменой только рабочего механизма.



В магнитном приводе типа 3Ах45-МА используются редкоземельные магниты (неодим-железо-бор) для поддержания стабильного положения ЗАКРЫТО, в сочетании с электромагнитной катушкой для перехода из положения ОТКРЫТО в положение ЗАКРЫТО. В магнитном приводе

используется конструкция с одной катушкой, обеспечивающая стабильное положение ОТКРЫТО и стабильное положение ЗАКРЫТО без дополнительного подвода энергии.



Электронный контроллер подает значительный ток на электромагнитную катушку для операции закрытия, так что электромагнитная сила добавляется к магнитной силе, создаваемой редкоземельными магнитами.



Для открытия требуется лишь небольшая электромагнитная сила в обратном направлении, чтобы компенсировать магнитную силу, создаваемую редкоземельными магнитами. По сути, электромагнитная сила нейтрализует магнитную силу во время

операций открытия.



Усилие для открывания в основном обеспечивается контактными прижимными пружинами на каждой фазе (не показаны) с помощью

пружины открывания. Открывающая пружина такая же, как и в версии с накопителем энергии, и ее основная функция

предназначен для обеспечения силы, противодействующей силе атмосферного давления на сильфон вакуумного прерывателя, которая в противном случае

вызвала бы замыкание контактов разомкнутого автоматического выключателя.



Схемы магнитного привода иллюстрируют комбинированные условия магнитного и электромагнитного поля в различных положениях автоматического выключателя.



Электронный контроллер магнитного привода

Работа магнитного привода управляется электронным модулем. Электронный модуль получает питание

от источника питания 24 В пост. тока, накапливает энергию в конденсаторах на нескольких печатных платах и ​​обеспечивает различные функции, в том числе:

  • Открытие по дистанционной команде (или реле) или с помощью локальной кнопки
  • Управление конденсатором, включая зарядку, мониторинг и периодическую проверку состояния.
  • Электронный контроллер позволяет выполнять повторное включение выключателя в соответствии со стандартной последовательностью операций повторного включения в ANSI/9.0007

    IEEE C37.04, O – 0,3 с – CO – 15 с – CO. Конденсаторы, используемые для питания размыкания и замыкания автоматического выключателя, перезаряжаются при следующих операциях:

    • После операции C ≈ 10 с
    • После операции O ≈ 2-5 с
    • После операции CO ≈ 12-15 с.

    При первом включении конденсаторам требуется примерно 35 с для полного заряда.



    Электронный контроллер рассчитан на суровые условия и долгий срок службы. Расчетный срок службы электронного контроллера составляет примерно 20 лет при температуре окружающей среды за пределами корпуса автоматического выключателя 50 °C или ниже. В менее суровых условиях ожидаемый срок службы значительно превышает 20 лет.



    Используемые конденсаторы имеют ожидаемый срок службы 45 лет при температуре окружающей среды конденсаторов 70 °C (3% от общего числа часов), 50 °C (40% от общего числа часов), а остальные 57% общее количество часов при температуре окружающей среды 40 °C или ниже. В менее суровых условиях ожидаемый срок службы значительно превышает 45 лет.



    Конденсаторные щиты имеют большие размеры и обеспечивают накопление энергии выше уровня, необходимого для срабатывания автоматического выключателя. Фактически, система может размыкать и замыкать автоматический выключатель, если отключено до 20 % конденсаторов.



    Конденсаторы имеют резервную энергию, так что автоматический выключатель может быть электрически разомкнут с помощью кнопок на приводе в течение не менее 300 секунд после потери управляющего питания.



    Источник питания для электронных схем рассчитан на широкий диапазон входных напряжений. Блок питания высокого диапазона поддерживает любое напряжение в диапазоне от 110 В до 240 В переменного тока или от 110 В до 250 В постоянного тока. Блок питания низкого диапазона принимает напряжение в диапазоне от 28 В до 56 В постоянного тока.



    Электрические команды на включение и отключение подаются через двоичные входы, при этом версия ввода команды высокого диапазона требует ввода не менее 68 В переменного тока или 68 В постоянного тока для работы, а версия ввода команды низкого диапазона требует ввода не менее 17 В переменного тока или 17 В постоянного тока для работы.



    Автоматический контроль

    Электронный контроллер имеет функции контроля и самотестирования, среди которых следующие:

    • Невозможность закрыть по команде (через 100 мс)
    • Чрезмерный ток катушки
    • Емкость конденсаторов
    • Начальная зарядка конденсаторов при подаче питания
    • Периодический тестовый цикл зарядки для проверки емкости накопителя энергии (выполняется еженедельно)
    • Сбой источника питания (24 В пост. тока)
    • Перезаряд конденсаторов (избыточное напряжение)
    • Целостность цепи катушки
    • Проверка блокировки (блокировка).

    Электронный контроллер также ведет журнал, в который включаются сведения о последних 32 операциях и результаты тестов работоспособности конденсаторов.



    Встроенная схема быстрого разряда конденсаторов

    Конструкция системы контроллера включает встроенные средства для разряда конденсаторов, если необходимо выполнить техническое обслуживание.

    Пользователю не нужно устанавливать перемычки или нагрузочные резисторы для разрядки конденсаторов — просто

    отсоедините вилку между платой электронного контроллера и платами конденсаторов, и цепь разряда

    автоматически активируется, разряжая конденсаторы. на низкий уровень, чтобы включить техническое обслуживание. NEC (NFPA 70) требует

    разряжается до напряжения ниже 50 В постоянного тока в течение пяти минут, но система, встроенная в конструкцию магнитного привода типа SDV7-MA, разряжается до напряжения менее 5 В постоянного тока приблизительно за 90 секунд.



    При первоначальной подаче питания контроллер выполняет процедуру запуска, после чего начинается зарядка конденсаторов

    .



    При первой подаче управляющего питания загорается зеленый светодиод на источнике питания.



    Контроллер включает светодиоды для индикации энергетического состояния батареи конденсаторов.



    При полной разрядке примерно через 25 секунд после подачи управляющего питания загорается желтый светодиод, а

    примерно через 5–10 секунд желтый светодиод гаснет и загорается зеленый светодиод.
