Рп и тп: РП-ТП – Распределительный пункт трансформаторной подстанции

Содержание

Строительная часть РП и ТП

Строительная часть подстанции должна соответствовать действующим правилам и нормам и выполняться чаще всего по типовым проектам, согласованным с эксплуатирующей организацией. Определяющими для выбора места расположения подстанции должны быть условия электроснабжения прилегающего участка сети. Размещение подстанции увязывается с общей планировкой окружающей территории и согласовывается архитектором района города и соответствующим районом электросети города. Подстанция располагается таким образом, чтобы к дверям распределительного устройства и камер был обеспечен свободный подъезд, а между подстанцией и соседними зданиями сохранились расстояния в соответствии с требованиями пожарной безопасности. Вокруг подстанции требуется сооружение асфальтовой или бетонной отмостки шириной не менее одного метра с уклоном от стен подстанции для отвода воды.

В распределительных и трансформаторных пунктах в аварийной ситуации возможно возникновение открытой электрической дуги, температура которой достигает несколько тысяч градусов. Даже кратковременное воздействие такой температуры может привести к сгоранию и разрушению многих материалов. С целью предотвращения распространения огня, копоти все проемы и отверстия между помещениями подстанции должны быть закрыты асбоцементными плитами, глиной, асбестом. Во избежание загорания внутренние конструкции и здание подстанции должны выполняться огнестойкими. Поэтому для их сооружения применяют такие материалы, как кирпич, железобетон, сталь.

Фундаменты РП и ТП выполняют из монолитного бетона, сборных бетонных блоков или кирпича на бетонной подготовке. Фундаменты должны располагаться на материковом грунте или на песчаной подушке и стоять выше расчетного уровня грунтовых вод. При этих условиях осадка фундаментов будет минимальной.

Глубина заложения фундаментов зависит в основном от условий промерзания грунта. Для средней полосы глубина составляет 1,4— 1,7 м. Вертикальные поверхности стен и фундаментов, соприкасающиеся с грунтом, покрываются горячим битумом для защиты от сырости. Материалом для наружных стен служат кирпич или бетон. При использовании кирпича стены ниже нулевой отметки кладут из красного, а выше — из силикатного кирпича с расшивкой швов с наружной стороны и покрытием штукатуркой с внутренней стороны. Внутренняя поверхность стен белится, а у приямков и каналов затирается цементным раствором.

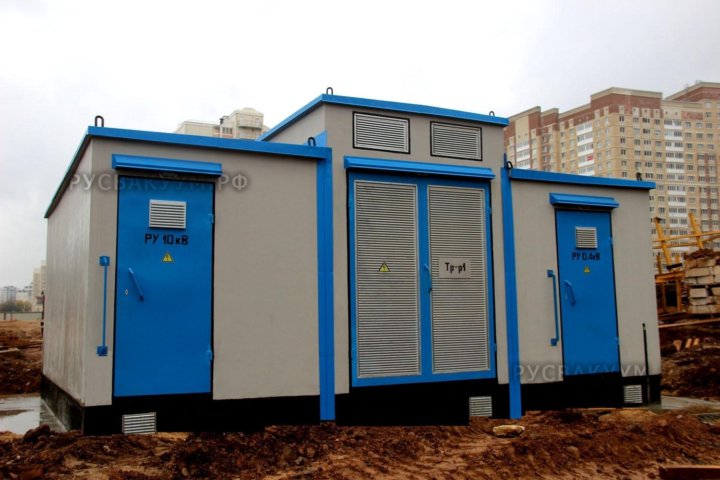

В последнее время все более широкое применение находят подстанции из объемных элементов полной заводской готовности. Объемные элементы монтируются в заводских условиях из вибропрокатных панелей.

Горизонтальная гидроизоляция стен и приямков от грунтовой сырости выполняется из двух слоев рубероида на битумной мастике, как правило, в двух уровнях — на 20 и 90 см выше уровня земли. Горизонтальная изоляция может быть и в виде цементного раствора с гидрофобными добавками. Цоколь подстанции должен быть оштукатурен. Перегородки внутри подстанции выполняются обычно монолитными железобетонными и должны быть жестко связаны с конструкциями перекрытия и заштраблены по всей высоте в кладку стены.

Уровень пола РУ отдельно стоящей или пристроенной подстанции располагается на высоте не менее 30 см над уровнем планировки окружающей площадки, а в районах, подверженных затоплению, — соответственно специальным рекомендациям. Пол должен быть цементным на бетонной подготовке с обязательным железнением. У дверей пол не должен иметь порогов, препятствующих свободному выходу.

Крышки люков и каналов выполняются заподлицо с полом и должны быть съемными. Это дает возможность периодически контролировать состояние проложенных кабелей. Поскольку кабели пожароопасны, съемные плиты должны быть негорючими. Обычно для их изготовления применяют рифленую сталь или бетон.

Помещения РУ, имеющие длину более 7 м, должны иметь не менее двух выходов. Это требование вызвано необходимостью обеспечения быстрого выхода персонала из РУ при возникновении открытой электрической дуги или пожара. С этой же целью двери должны открываться наружу. Двери камер, содержащих маслонаполненное оборудование (баковые масляные выключатели, силовые трансформаторы и т. п.), выполняются, как правило, металлическими. Наружная плоскость дверных коробок углубляется в толщу стены для предотвращения затекания воды.

У двухстворчатых дверей левая половина запирается с внутренней стороны крюком или шпингалетами. В дверях предусматривается закрывающееся отверстие для пропускания шлангового провода при производстве испытаний и измерений. Для смазки дверных навесов предусматриваются специальные канавки. Двери грунтуются суриком и окрашиваются серой масляной краской.

Перекрытие подстанции выполняется из сборных железобетонных плит. При мягкой кровле поверх плит перекрытия делается гидроизоляция из двух слоев рубероида на битуме. Сверху укладывается утепляющий слой шлака или керамзита, цементная стяжка и кровля из четырех слоев рубероида на битуме. Для защиты от повреждений рекомендуется рубероидную кровлю покрыть битумом с крупнозернистым песком или гравием либо верхний слой выполнить из бронированного рубероида. Если выполняется железная кровля, то поверх горизонтального чердачного перекрытия укладывается гидроизоляция из двух слоев рубероида на битуме, цементная стяжка с уклоном к задней стене подстанции и закладываются трубки для слива воды с перекрытия. По цементной стяжке насыпается утепляющий слой шлака. Кровля выполняется на деревянной обрешетке, пропитанной антисептиками, и окрашивается поверх грунтовки масляной краской.

В случае примыкания крыши к соседнему зданию кровля заделывается в штрабу, чтобы исключить возможность затекания воды на перекрытие.

По периметру мягкой кровли выполняются сливы из оцинкованного железа с выпуском наружу на 10—15 см. Сливы крепятся костылями к просмоленным деревянным пробкам, заделанным в кирпичную кладку стен.

Все токоведущие части, по которым проходит ток, нагреваются. Наибольшее количество тепла в ТП выделяют силовые трансформаторы. Для того чтобы температура аппаратов и шин не превысила допустимую, а также при повышении температуры воздуха внутри помещения в летнее время более +40°С должны быть приняты меры по охлаждению воздуха.

Для этой цели используется вентиляция. У отдельно стоящих и пристроенных подстанций она делается естественной. Холодный воздух поступает через входные жалюзийные решетки, разметаемые внизу, а подогретый выводится через вытяжные жалюзи над дверьми. Жалюзи предотвращают попадание в помещение дождя и снега.

Вентиляционные отверстия, кроме того, закрываются металлической сеткой с ячейками 10X10 мм для исключения возможности проникновения животных и птиц.

В помещениях РУ 6—10 кВ и 380/220 В также предусматривается вентиляция, которая необходима для предохранения помещения от сырости.

Для встроенных подстанций в ряде случаев естественная вентиляция оказывается недостаточной и приходится прибегать к принудительной с автоматическим включением от датчика температуры.

Компоновка оборудования РП и ТП

Подробности: Категория: Оборудование

низковольтное
КРУ
подстанции
среднее напряжение

Содержание материала

Компоновка оборудования РП и ТП
Тележки с выключателями
КСО
Зарубежные КРУ
КТП
Подстанции 4ТО2Х630 и 2ТО2Х400

Страница 1 из 6

На рис. 2.2 приведены примеры компоновки оборудования в РП, РТП и ТП, нашедших широкое применение в электрических сетях Москвы и Петербурга. Компоновка РУ 6—10 кВ, как правило, базируется на использовании ячеек КРУ и КСО, а до 1000 В — на использовании КРУ, ШО-70, ВРУ-78.

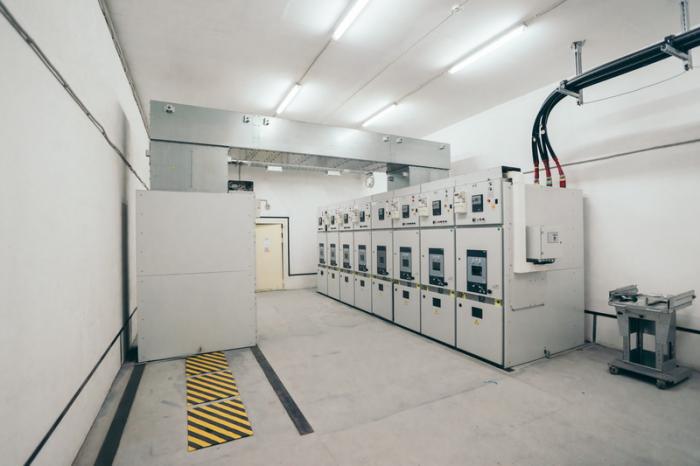

В РП ячейки КСО и КРУ могут располагаться в один ряд, в два ряда, отдельностоящими, а КСО и прислонно (рис. 2.2,с, б, в).

Рис. 2.2. Различная компоновка оборудования закрытых РП и ТП:
с — РП с двухрядным прислонным расположением ячеек КСО; б — РП с однорядным отдельностоящим расположением ячеек КРУ; в — РП с расположением секций РУ в разных помещениях; г — РТП (РП, совмещенное с ТП) с расположением РУ и трансформаторов в отдельных помещениях; д — двухлучевая ТП с контакторными станциями и расположением всего оборудования каждого луча в отдельном помещении; е — ТП с трансформатором 400 кВА и размещением всего оборудования в одном помещении, ж — ТП с одной трансформаторной ячейкой и РУ высшего и низшего напряжений, расположенными в разных помещениях; s — бетонная комплектная ТП с РУ высшего напряжения, РУ низшего напряжения и трансформаторами 2X630 кВА, расположенными в различных помещениях; и, к — ТП с трансформаторами 2Х Х630 кВ-А с расположением трансформаторов и РУ в разных помещениях; л — различная компоновка шкафов КТП; 1 — РУ высшего напряжения; 2 — РУ низшего напряжения; 3 — силовые трансформаторы; 4 — станция управления; 5 — одноместная сборка с предохранителями ПК; 6 — шиносоедннительный мост

При особо высоких требованиях к надежности секции РУ 6—10 кВ располагаются в разных помещениях

(рис. 2.2,в,г). Если с шин РП питаются силовые трансформаторы, то они и распредустройства 380—660 В располагаются в различных помещениях (рис. 2.2, г).
Трансформаторные подстанции по компоновке оборудования можно разделить на подстанции, в которых все оборудование размещается в одном общем помещении (рис. 2.2,д, е), и подстанции с РУ 6—10 кВ, РУ до 1000 В и трансформаторов в раздельных помещениях (рис. 2.2, ж, з, и, к).

Компоновка оборудования (рис. 2.2, с) предусматривает РУ 6—10 кВ с шинами, расположенными в вертикальной плоскости. Подсоединение к шинам осуществляется через однополюсные разъединители.
Стремление к максимальной механизации монтажа трансформаторных подстанций привело к созданию комплектных трансформаторных подстанций (КТП) различных схем, мощностей и конструктивных решений. На рис. 2.2,з показана компоновка оборудования подстанции в четырех бетонных блоках.

Двухтрансформаторные КТП могут монтироваться в один и в два ряда с устройством шинного моста, а также с П-образным расположением (рис. 2.2,л). Однотрансформаторные КТП предназначены для установки в зданиях и чаще всего монтируются в один ряд.

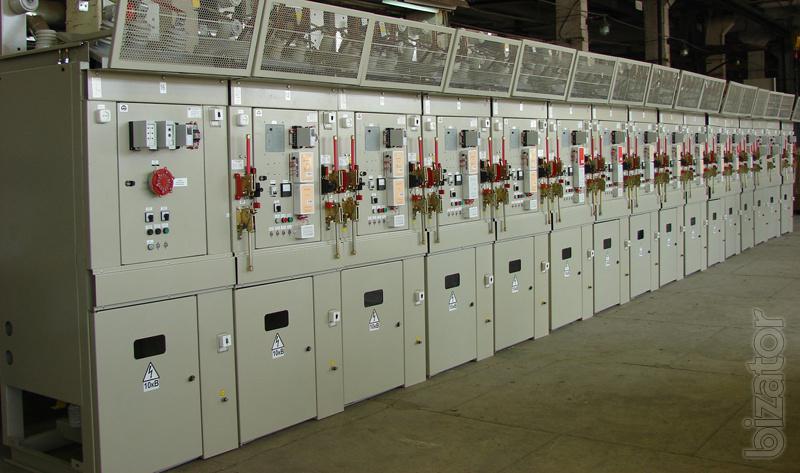

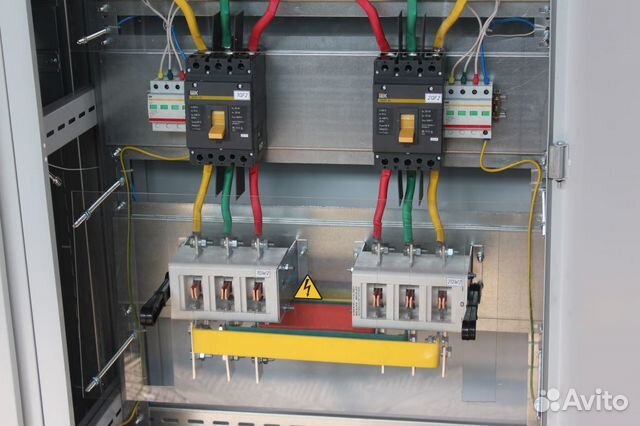

Комплектным распределительным устройством называется распределительное устройство, состоящее из шкафов, в которых смонтированы коммутационные аппараты, устройства защиты, автоматики и телемеханики, измерительные приборы и вспомогательные устройства, поставляемые на место установки комплектно в собранном или полностью подготовленном для сборки виде. Существуют две разновидности комплектных распределительных устройств 6—10 кВ — КРУ и КСО.

Рис. 2.3. Шкафы КРУ с различным расположением сборных шин:
а – треугольником, б — на задней стенке шинного отсека; в — на передней стенке шинного отсека; 1, 2, 3, 4 и 5-отсеки сборных шинных разъединителей: приборов, выкатной тележки, кабельных заделок: 6 — концевые заделки; 7 — выключатель

Устройства типа КРУ имеют оборудование, смонтированное в шкафу (ячейке), являющемся сплошным защитным ограждением оборудования. Они бывают одностороннего или двустороннего обслуживания с оборудованием, смонтированным стационарно или на выкатных тележках.

Устройства типа КСО имеют частичное ограждение оборудования, которое монтируется только стационарно. Ячейки КСО предназначаются для установки только в закрытых помещениях и позволяют вести одностороннее обслуживание.
Комплектные распределительные устройства 6— 10 кВ типа КРУ изготовляются нашими заводами с одной системой изолированных и неизолированных шин одностороннего и двустороннего обслуживания. Металлические шкафы — ячейки, в которых смонтированы высоковольтные аппараты, различные приборы и вспомогательные устройства — изготовляются из стали. Конструкция шкафа-ячейки обеспечивает необходимую прочность, ограничение разрушений при возникновении КЗ. вентиляцию и выброс газов.

Все шкафы одной серии КРУ имеют одинаковые размеры. Размеры шкафов различных серий отличаются друг от друга и определяются применяемым оборудованием и его расположением.
На рис. 2.3 показаны три варианта КРУ с различным расположением сборных шин.

В качестве материала шин в КРУ используются алюминий и медь, а на номинальные токи до 200 А допускается применение стали. Отсек сборных шин имеет откидывающиеся или снимающиеся крышки, позволяющие вести монтаж и ремонт расположенного в нем оборудования. Отсек шинных разъединителей 2 располагается под отсеком сборных шин. Отсек приборов 3 располагается над отсеком выкатной тележки. Внутри приборного отсека имеются конструкции для крепления на них приборов защиты, автоматики, телемеханики и вспомогательной аппаратуры.
Отсек выкатной тележки 4 является основным. В нем размещается выкатная тележка е укрепленным на ней оборудованием. Задняя стенка отсека выполняется складывающейся или с отверстиями, закрывающимися специальными шторками. Складывание стенки или открытие отверстий происходит автоматически при вкатывании тележки. При выкатывании тележки вся стенка занимает первоначальное положение. Шторки обеспечиваются приспособлениями, позволяющими запирать их специальным замком на время производства ремонтных работ в отсеке выкатной тележки.

На боковых стенках отсека укреплены отдельные части механизма заземления тележки, открывания и закрывания задней стенки, фиксации положения тележки, а также привод заземляющих разъединителей. В нижней части отсека расположены направляющие для колес тележки. Отсек выкатной тележки всех типов КРУ (кроме серии К-ХП) закрывается двустворчатой дверью. Отсек кабельных заделок и трансформаторов тока 5 расположен под отсеком шинных разъединителей. В нем располагаются опорные изоляторы, неподвижные контакты разъединяющего устройства, трансформаторы тока, заземляющие ножи, трансформатор тока нулевой последовательности и скоба для крепления кабелей.
Все части оборудования, расположенного в КРУ, нормально не находящиеся под напряжением, но на которых оно может оказаться вследствие нарушения изоляции, заземляются на корпус шкафа. Сам шкаф сваркой соединяется с закладными швеллерами, которые в свою очередь присоединяются к контуру заземления.

Выкатная часть — тележка представляет собой каркасную конструкцию с четырьмя колесами, обеспечивающими ее перемещение. На каркасе монтируется оборудование.
Вверху и внизу задней части тележки располагаются подвижные контакты шинных и кабельных разъединительных устройств. На верхней передней части каркаса тележки укрепляется подвижная часть контактного устройства цепей вторичной коммутации.

Для осмотра аппаратуры, смонтированной на тележке, в стальной лицевой панели имеется специальное смотровое окно. Тележки всех типов КРУ имеют механизм фиксации ее в рабочем и контрольном положениях.
Фиксация достигается временным соединением каркаса тележки с каркасом шкафа.

На тележке укреплены основные элементы механизма доводки, который позволяет уменьшить усилия оперативного персонала для передвижений тележки. Некоторые типы КРУ имеют общий механизм фиксации и доводки. На нижней части каркаса тележки укрепляются два пружинящих устройства, которые обеспечивают надежное заземление ее каркаса на всем пути движения тележки.
