Разновидности и схемы подключения ТВ-розетки

Кабельное телевидение на сегодня это один из основных способов получения доступа к познавательной и развлекательной информации. И качество передаваемого сигнала зависит от правильности установки розетки. Поэтому стоит рассмотреть типы этих устройств. И распространённые схемы подключения ТВ розеток.

Содержимое статьи

• Виды розеток
• Особенности подключения ТВ розетки
• Схема «Звездочка»
• Шлейфовая схема
• Порядок подключения ТВ розетки
• Фото ТВ-розеток

Виды розеток

По функциям различают оконечные и проходные типы розеток. Первые из них выполняют роль завершающего звена в цепи. Благодаря волновому сопротивлению в 75 Ом они обеспечивают высокую чёткость изображения.

Проходная ТВ розетка используется как промежуточное звено между телевизором на входе другим источником подключения.

По функциям существуют следующие разделения:

• для наземных ТВ;
• для радио;
• для спутникового телевидения;
• комбинированные устройства.

Обозначение ТВ розеток помогает определить их принадлежность к тому или иному типу. Также при выборе оборудования необходимо руководствоваться цветом силовых разъёмов, указанных производителем.

Особенности подключения ТВ розетки

Как видно на фото ТВ розеток, нередко частью системы становится сплиттер. Это устройство в виде небольшой коробки служит для разделения сигнала на равные пакеты.

И если в квартире находится больше одного телевизора, на них будет поступать равнозначный по качеству сигнал. Таким образом достигается экономия в бюджете.

На практике подключение ТВ розеток осуществляется по одной из следующих схем:

• звездочкой;
• при помощи шлейфовой схемы.

Каждый из этих вариантов имеет свои преимущества и недостатки, которые стоит рассмотреть.

Схема «Звездочка»

Этот способ подключения ТВ розетки используется чаще всего. Частью системы является сплиттер, который отвечает за распределение сигнала в нескольких направлениях. Это устройство устанавливается в цепи между антенной и кабелем, ведущим к телевизорам.

Такое решение связано с рядом преимуществ. Оно позволяет разместить кабель в защищенном в техническом плане месте. Данная схема позволяет получить сигнал высокой устойчивости, даже если в квартире включено несколько телевизоров. И проблем с качеством изображения и звука обычно не возникает.

Шлейфовая схема

Альтернативой использованию сплиттера стала шлейфовая система, сочетающая проходные и оконечные тв розетки. Суть схемы состоит в том, что от антенны кабель сначала ведется только к одному телевизору. А от него выполняется разветвление на другие устройства в доме. Таким образом есть возможность сэкономить на кабеле.

Данная схема применяется значительно реже. В первую очередь страдает качество сигнала. Из-за неравномерного распределения на первом устройстве в цепи он будет лучше, чем на идущих следом. Этот недостаток сглаживается за счет установки усилителей, в том числе работающих в автоматическом режиме.

К другим слабым сторонам шлейфовой схемы относят более высокую стоимость по сравнению со звездочкой. А при обрыве кабеля сигнал будет потерян для всех устройств в цепи, что практически невозможно в аналоговой системе. Поэтому шлейфовая схема удобна, если подключается одиночная тв розетка.

Порядок подключения ТВ розетки

Выполнить данную работу можно в соответствии со следующей инструкцией. Сначала необходимо соединить и провода, а после закрепить их на телевизионные выводы. Попутно осуществляется подключение усилителя импульса, разделителя провода, теле-сигнального сумматора и антенных штекеров.

После этого можно приступать к установке розетки. По типу крепления устройства делятся на внешние накладывающиеся, закрытые и проходные.

Определив структурные и функциональные особенности элемента системы, можно приступать к установке в соответствии со следующим планом:

• изготовление отверстие в стене, совпадающее по форме с розеткой;
• установка и фиксация устройства;
• требующей особой аккуратности частью процесса становится освобождение проводов от изоляции для соединения с кабелем.

В завершении необходимо дополнительно закрепить розетку винтиком, а после установить внешнюю крышку.Остается только подсоединить телевизор в соответствии с инструкцией, выпускаемой к каждой модели.

Подведём итоги: выбирая ТВ розетки, необходимо ориентироваться на схему, которая будет использована для подключения телевизоров. От этого будет зависеть набор элементов, составляющих систему подачи и распределения сигнала. Результатом правильного выбора будет оптимальная работа всех ТВ-приборов в доме.

Фото ТВ-розеток

Также рекомендуем просмотреть:

• Схема подключения проходного выключателя
• Как выбрать и установить электрический распределительный щит
• Виды распределительных коробок для электропроводки
• Какие кабельные стяжки выбрать
• Как выбрать лучший дверной звонок
• Какой силовой кабель лучше выбрать
• Назначение и принцип работы дифференциального автомата
• Для чего нужна термоусадочная трубка
• Какой терморегулятор для теплого пола лучше выбрать
• Как выбрать и подключить двойную розетку
• Инструкция, как подключить розетку своими руками
• Схема подключения выключателя
• Как подключить двойной выключатель
• Лучший светильник с датчиком движения для дома
• Какой счетчик электроэнергии лучше выбрать
• Как выбрать и установить подрозетник
• Компьютерные розетки RJ45
• Какой должна быть высота установки розеток
• Как подключить розетку с заземлением
• Лучшие стабилизаторы напряжения для дома
• Как выбрать и настроить розетку с таймером
• Как подключить телефонную розетку самостоятельно
• Как выбрать люминесцентный светильник
• Выдвижные и встроенные розетки
• Как выбрать лучший галогенный прожектор
• Какой светодиодный прожектор выбрать
• Лучшие пластиковые короба для электропроводки
• Что такое умная розетка
• Что такое УЗО и как оно работает
• Обзор современных сенсорных выключателей
• Выбор и установка одноклавишного выключателя
• Правильный выбор автоматического выключателя
• Выбираем лучший крепеж для проводов
• Виды гофр для электрических кабелей
• Как выбрать точечный светильник для натяжных потолков

Вам понравилась статья?

Виды и назначение телевизионных розеток — Поддержка и рекомендации

Планируя телевизионную распределительную сеть во время ремонта в частном доме или квартире, наша цель – не нарушать дизайнерских идей наружными подключениями.

Для начала необходимо определить, какие типы сигналов будут использоваться в телевизионной распределительной сети: кабельное, эфирное или спутниковое телевидение.

Читайте также: Пример подключения спутникового и эфирного телевидения в коттедже.



При использовании AV-ресиверов или других устройств со встроенным FM-тюнером может понадобиться розетка с выходом УКВ-диапазона (R).

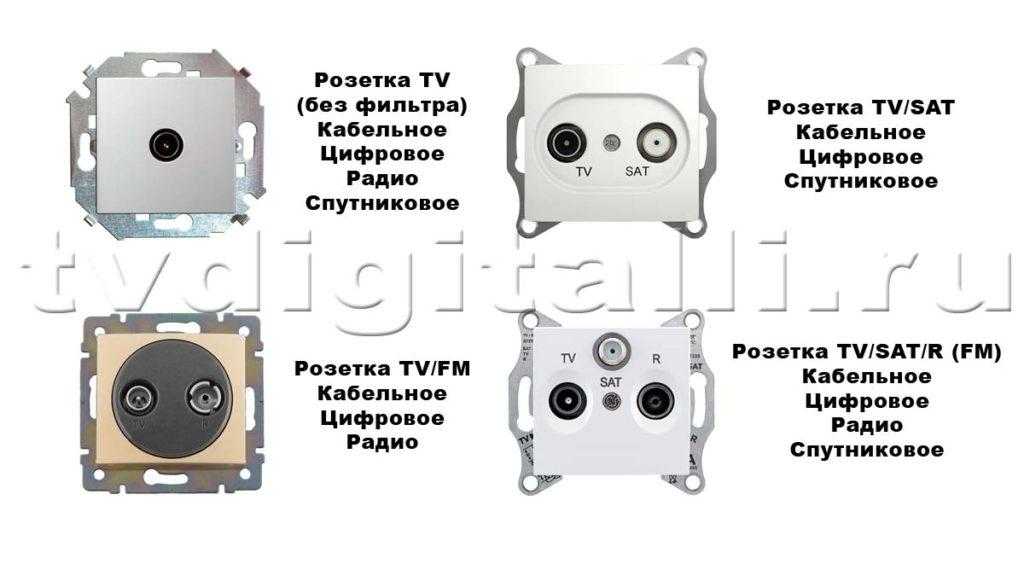

Розетки делятся на два типа: проходные и оконечные, а также по назначению: TV – для наземного телевидения, R – радио, SAT – спутникового телевидения.

В продаже можно встретить следующие комбинации телевизионных розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Проходная телевизионная розетка имеет один вход и один выход, от которого кабель подключается на следующую в сети розетку. Таким образом, в зависимости от уровня сигнала, можно установить цепь розеток на одном коаксиальном кабеле. Розетка такого типа вносит минимальные потери на проход и большее затухание сигнала на выводы для подключения аудио- видеооборудования. Данные розетки практически не используются для построения систем, предполагающих распределение спутникового сигнала, так как полноценная работа спутниковых приемников на одном телевизионном кабеле невозможна для большинства решений.

Оконечная телевизионная розетка имеет один вход и выходы (TV, TV+R , TV+R+SAT) для подключения абонентского оборудования. Таким образом, суммируя сигналы различных стандартов и частотных диапазонов в один кабель, вы получите тот сигнал, который необходим, подключив оборудование к соответствующему разъему.

Для тех случаев, когда в один из подрозетников прокладывается два независимых кабеля, мы можем предложить розетку, которая имеет два независимых выхода, не имеющих фильтров по пропускаемым диапазонам. Вы сможете к любому из выходов подключить абонентское оборудование, которое соответствует типу передаваемого сигнала. Розетку такого типа можно использовать для решений, когда необходимо передать модулированный ВЧ-сигнал в распределительный щит с дальнейшей передачей изображения на другие телевизоры в доме.

Не стоит переживать относительно того, подойдет ли сторонний механизм для вашей фурнитуры, все механизмы стандартизированы и могут использоваться с фурнитурой любого бренда: Legrand, Shneider Electric, ABB, Gira и прочие.

Пример использования телевизионных розеток представлен на схеме. Это домовая разводка с подключением наземного цифрового и спутникового телевидения.

Обращайтесь к нашим специалистам, и мы укомплектуем ваш дом телевизионными розетками необходимой конфигурации под конкретные задачи.

Популярные категории товаров в нашем интернет-магазине: проекторы для дома, лазерные видеопроекторы, экраны с механизмом возврата, беспроводные датчики «Фибаро», ресиверы Denon, саундбары «Ямаха», динамики в потолок, краска для прямой проекции.



Хотите узнать больше о нашей компании? Начните, пожалуй, с главной страницы https://tvzone.ua. Ознакомьтесь с продукцией, представленной в нашем интернет-магазине, а также с ассортиментом профессиональных услуг в сфере AV.

Телевидение

— Какие соединения на этой немецкой телевизионной розетке?

спросил
8 лет, 5 месяцев назад

Изменено
1 год, 4 месяца назад

Просмотрено
12 тысяч раз

Я живу в Германии. У меня нулевые знания в телевизорах. Я нашел телевизионную розетку в стене, но я понятия не имею, что это значит.

Мои вопросы: не могли бы вы объяснить мне, что делает каждый порт в сокете?

Вот прикрепляю картинку для розетки:

РЕДАКТИРОВАТЬ: Она называется DVB-T?

• телевидение

2

Порт данных — это спутниковая антенна, или, если это общий комплекс, спутниковая антенна. Вам может потребоваться или не потребоваться декодер для спутника в зависимости от настройки. Данные в этом случае на самом деле означают, что это цифровое соединение.

Единственная проблема с этим приспособлением заключается в том, что для HD-спутника может потребоваться несколько каналов для HD-приемника (TiVo и PVR)

Телевизионный порт — это порт для телевизионной антенны старой школы, где у вас есть радиочастотная антенна на крыше. Вам нужно будет сканировать каналы открытого эфира с вашего телевизора с помощью этого аналогового соединения

Радио просто подключено к радиоантенне или мачте.

не могли бы вы объяснить мне, что делает каждый порт в сокете?

На вашем фото они обозначены DATA, TV, R

Поэтому разумно предположить, что

• ДАННЫЕ: соединение DOCSIS, вы можете использовать его для подключения к Интернету, если вы приобретете тарифный план передачи данных у поставщика кабельного телевидения
• ТВ: телевизионная антенна.
• R: Радиоантенна.

В настоящее время телевизионный сигнал, скорее всего, будет DVB-T. Антенна, коаксиальный кабель и разъемы такие же, как и для старых аналоговых сигналов PAL. Возможно, что это DVB-S со спутниковой антенны. Я бы спросил у управляющего зданием (если он есть).

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как подключить розетку телевизионной антенны (антенны) » Electronics Notes

Во многих телевизорах используется розетка для антенны на стене, и обычно легко подключить новую розетку или кабель, чтобы обеспечить аккуратную и полезную работу.

---

Руководства по телевизионным антеннам включают:
Типы телевизионных антенн
Покупка телевизионной антенны.
Выравнивание и наведение направления телевизионной антенны
Приложение для поиска телевизионных передатчиков
Измеритель юстировки телевизионной антенны
Покупка ТВ антенного усилителя/усилителя
Комнатная телевизионная антенна и ее настройка
Установка антенны спутникового телевидения
Как подключить розетку телевизионной антенны
Почему больше не работает телевизионная антенна

Общие руководства по установке антенны
Руководство по установке антенны
Мансардная установка
Высота антенны

---

Могут быть случаи, когда необходимо подключить новую телевизионную антенну или антенную розетку или даже полностью установить новую телевизионную антенную розетку.

Использование настенной розетки для телевизора позволяет подключить коаксиальный кабель от антенны к розетке, а затем можно провести короткий кабель к телевизору.

Таким образом, если в комнате вносятся изменения, можно легко заменить провод от розетки к телевизору, а не иметь в комнате лишний коаксиальный кабель на случай необходимости внесения изменений.

Наличие гнезда телевизионной антенны часто может быть очень полезным, а подключение коаксиального кабеля антенны должно выполняться с осторожностью для достижения наилучших и наиболее надежных результатов.

Требования к розетке кабеля телевизионной антенны

Розетки телевизионной антенны часто представляют собой «настенную панель», и по внешнему виду они очень похожи на розетки линий электропередач или сетевых розеток, которые в наши дни можно найти в большинстве комнат.

Подходы к настенным розеткам различаются в разных странах, поэтому необходимо следовать подходам, принятым в вашей конкретной стране.

Чтобы розетка подходила к стене, часто (конечно, в Великобритании и очень многих других странах) в стену утапливают металлическую коробку и провода проходят внутри стены, за гипсокартоном стена не сплошная и провода видны в металлическом ящике.

При выборе разъема телевизионной антенны для установки необходимо убедиться, что тип разъема соответствует используемым вилкам. Иногда могут использоваться разъемы типа Belling Lee или разъемы типа F, которые в наши дни используются гораздо шире. В любом случае необходимо использовать правильный тип разъема.

Как подключить ТВ-антенну / антенную розетку

Установить телевизионную розетку и подключить ее довольно просто, хотя иногда это может быть немного затруднительно.

Предупреждение:  Если у вас есть какие-либо сомнения относительно дальнейших действий, лучше всего обратиться за профессиональной помощью. Хотя не должно быть высокого напряжения, всегда необходимо действовать с осторожностью. Ни при каких обстоятельствах гнездо антенны не должно соединяться с какой-либо линией электропередач или электропроводкой.

Кроме того, эту работу не следует проводить во время ожидаемых гроз. Несмотря на то, что прямой удар маловероятен (но всегда возможен), наведенное напряжение от удара молнии поблизости может быть достаточно высоким.

При подготовке к подключению гнезда ТВ-антенны необходимо сначала все подготовить.

Необходимые инструменты: кусачки и что-нибудь, чтобы разрезать наружную часть коаксиального кабеля, чтобы обнажить необходимые проводники. Также потребуется снять внутреннюю диэлектрическую изоляцию.

Также могут понадобиться кусачки для обрезки излишков оплетки. Наконец, отвертка нужна. Как правило, это будет электрический тип, который может затянуть размер винтов, используемых в стенной розетке.

Также стоит понять, как устроен коаксиальный кабель. Он состоит из внутреннего проводника, окруженного слоем изоляции, также называемой диэлектриком, а затем проводящей плетеной медной оплеткой, которая действует как экран. Внешний слой представляет собой защитную изоляционную оболочку.

Конструкция типичного фидера коаксиального кабеля

После подготовки инструментов и понимания устройства коаксиального кабеля следующим этапом является подготовка области гнезда.

Возможно, новая розетка и соответствующая задняя коробка утоплены в стену и готовы. Отслоившуюся штукатурку и пыль следует удалить, чтобы она не вылезла потом и не мешала подключению кабеля.

Обычно кабель прокладывается внутри стены, поэтому внутри стены может быть небольшое движение. Только небольшая длина может быть помещена в коробку.

Проводка за настенной панелью ТВ-розетки

Соответственно, необходимо следить за тем, чтобы в наличии была правильная длина — не слишком короткая, иначе ее невозможно будет подключить, и не слишком длинная, иначе ее невозможно будет удержать внутри. коробка, когда она подключена, а панель розеток привинчена к стене.

Настенные розетки для ТВ-антенн доступны от многих производителей, и, следовательно, длина и, в некоторой степени, процесс может потребовать адаптации к конкретной рассматриваемой настенной розетке для ТВ-антенны. Однако различия, вероятно, будут относительно небольшими.

Установку можно выполнить в несколько простых этапов:

• Обрежьте внешнюю оболочку:   Аккуратно надрежьте внешнюю оболочку коаксиального кабеля и отогните ее до необходимой длины для разъема. Будьте осторожны, чтобы не перерезать оплетку или диэлектрический изолятор. Это обнажит экран оплетки прямо под ним. Обычно необходимо обрезать примерно на 2 см или ¾ дюйма.

• Свернутая оплетка:  Следующим этапом является наматывание плетеного экрана поверх внешней оболочки. Это будет соответствовать зажиму от штифта на гнезде.

• Отрежьте диэлектрик, чтобы обнажить центральный проводник:   После того, как оплетка будет свернута, можно будет увидеть дистанционный диэлектрический изолятор между внутренним и внешним проводниками. Его можно отрезать, чтобы открыть внутренний проводник. Разрежьте диэлектрик на расстоянии около 5 мм или 1/5 дюйма от начала оболочки из ПВХ, поверх которой была загнута оплетка. Затем снимите диэлектрический изолятор, чтобы открыть центральную жилу коаксиального кабеля.

  Длина оставшегося диэлектрика и длина центрального проводника должны быть такими, чтобы внешний проводник можно было зажать, а внутренний проводник подсоединить к предусмотренной для него винтовой клемме.

• Подключение проводников:   Когда коаксиальный кабель обрезан до нужной длины, внешний конец кабеля можно зажать с помощью зажима большего размера для всего кабеля, а внутренний можно подключить к предусмотренной для него винтовой клемме. Оба соединения должны быть надежно затянуты, но не перетянуты, чтобы ничего не повредить.

• Установите пластину с розеткой на место:   После подсоединения кабеля общую панель с розеткой можно вернуть на настенное крепление, чтобы выполнить аккуратное общее соединение. Небольшой отрезок кабеля может быть помещен в коробку под панелью с розетками или даже задвинут в стену, если это возможно. За самой розеткой может находиться только короткий отрезок кабеля.

  После этого можно установить настенную пластину в ее окончательное положение и затянуть винты для аккуратной работы. Остается только кабель, соединяющий эту настенную розетку с самим телевизором.

Предупреждение:   Необходимо быть очень осторожным, чтобы не допустить короткого замыкания оплетки внешнего проводника на внутренний проводник. Поскольку в оплетку входит очень много тонких проводов, случайный провод легко может вызвать короткое замыкание. Стоит внимательно осмотреть узел после того, как все было собрано, чтобы убедиться в отсутствии возможности короткого замыкания.

Два примера настенной телевизионной розетки

В целом, подключение телевизионной розетки к настенной розетке довольно просто, и если соответствующий коаксиальный кабель и монтажная коробка уже имеются в наличии, работа не займет много времени.

Розетки меньшего размера

В экземплярах smem можно использовать сокеты меньшего размера. Их можно использовать, когда коаксиальный кабель проходит через окно или стену, и кабель свободен. Этот тип фиксированной розетки меньшего размера можно использовать для обеспечения более стабильного решения и отказа от прямого подключения телевизора к нисходящему проводу.

Это опять-таки может стать более аккуратным решением, чем наличие длинного свободного кабеля, когда лишний кабель может потребоваться аккуратно смотать.

Эти стационарные кабельные розетки подключаются так же, как и настенные. Единственная разница в том, что розетка намного меньше, но, вероятно, доступ будет лучше, а проводка будет проще.

Эти розетки, как правило, используются там, где в дом входит существующий кабель и требуется более аккуратное оконцевание, чем то, что уже может быть там. Часто те, где телевизионный коаксиальный кабель зарыт в стену, гораздо аккуратнее, но и этот другой тип можно использовать там, где это необходимо.

Сборка розетки телевизионной антенны довольно проста и под силу большинству людей.
