Кабель-канал с розетками — виды и монтаж

Сейчас качеству ремонта уделяется большое значение, поэтому все торчащие провода, кабели, грубо выполненные детали предпочитают скрывать.

В офисах, домах, квартирах, на промышленных предприятиях для эстетичности, удобства монтируют кабель-канал для розеток, выключателей. В него помещают мешающий кабель, а проходить такое приспособление может по стене, полу.

Содержание

  • Типы и виды укладки кабель-канала
    • Специальные формы кабель-каналов
  • Монтирование кабель-канала с розеткой
    • Порядок монтажа
  • Напольные кабель-каналы

Типы и виды укладки кабель-канала

Внешне кабель-канал представляет собой пластиковый, алюминиевый короб, внутрь которого закладываются провода. Проводка в устройстве покрывается декоративной крышкой, которую можно подобрать индивидуально.

Существуют некоторые разновидности кабель-каналов:

  1. Напольные. При использовании можно спрятать всю проводку, расположенную внизу. Шнуры техники, электроники можно удачно скрыть. Особенно часто монтируются, если пользователь располагается на удалении от розетки.
  2. Для плинтуса. Плинтусные изделия недорогие, наиболее востребованы, их применяют повсеместно. По ним можно протащить провода от розетки в любую точку комнаты.
  3. Для потолка. Используются в квартирах нечасто, преимущественно применяются в крупных производственных помещениях.

Специальные формы кабель-каналов

Под специальными формами понимают такие кабель-каналы, которые дают дополнительную безопасность для розеток, проводов, кабелей в помещении. Предназначаются для офисов, квартир, специальных производств.

В продаже есть изделия из алюминиевого профиля с поликарбонатной съемной поверхностью, которые предназначены для светодиодной ленты. Через такое приспособление свет будет легко проникать наружу, подсвечивать границы двери или другого изделия, при этом детали надежно защищены коробом.

В описанном варианте применения кабель-канала последний будет служить своеобразным радиатором. Мощность светодиодной ленты низкая, размеры ее отдельных элементов малые. За счет применения кабель-канала свет будет рассеиваться с нужной интенсивностью.

Существуют ситуации, когда проводке, кабелям требуется более надежная защита, например, во влажных помещениях. Иногда некоторые пучки проводов приходится перемещать в процессе эксплуатации, поэтому следует покупать особый гибкий кабель-канал. Основа его плотная, зато создана из отдельных секций и может легко транспортироваться без риска разрыва кабелей.

Монтирование кабель-канала с розеткой

Кабель-канал для установки розеток делает более удобной систему прокладывания проводов и присоединения электророзеток. Безопасность таких устройств будет обеспечена в достаточной степени, ведь все детали схемы выполнены из специального поливинилхлорида.

Особенно удачным будет приобретение каналов, если нет возможности проштробить нужного размера ниши в стене. Такое случается при особой конструкции стен или при уже готовом ремонте в доме. Кабель-каналы позволят спрятать всю проводку, главное — выбрать их в тон основному помещению. Чаще всего пользователи предпочитают изделия белого цвета или под дерево.

Настенное устройство состоит из следующих элементов:

  • планки, несущей основной функционал;
  • крышки, выполняющей защитную и декоративную функцию.

Для монтажа розеток в кабель-канал будут нужны саморезы, иногда достаточно клея или специальных клипсов. При необходимости придется докупить угловые детали-стыки, переходники, тройники.

Порядок монтажа

Инструкция по применению устройства и его установке следующая:

  1. Обесточить проводку. Для этого в щитке на площадке или в доме следует перевести переключатели (автоматы) в положение «Выкл». Если нет уверенности в принадлежности автомата, стоит проверить напряжение в сети после отключения индикаторной отверткой либо выключить все автоматы.
  2. Зафиксировать розетку в рамке. Основную (рабочую) часть розетки нужно защелкнуть в рамке с обратной стороны.
  3. Вывести провод в кабель-канал. Важно расположить его так, чтобы провод не гнулся, исключить заломы.
  4. Освободить кончики проводов от изоляции на 1 см, сам кабель разъединить на «волокна» примерно на 3 см.

  1. Установка розетки в кабель-канал начинается с крепления рамки. После этого действия крышка канала должна быть частично заведена под рамку. Здесь могут возникнуть проблемы: рамка всегда цельная, без отверстий для кабель-канала. Это нужно для эффективного размещения блока розеток без зазоров. С внешней стороны рамки есть 2 заглушки, их надо удалить для решения вопроса.
  2. Подключить провода. Сделать это надо в соответствии со схемой — фаза, ноль, заземление. Вначале подключают провод «земля» — зелено-желтого цвета, а затем в произвольном порядке фазу и ноль.
  3. Зафиксировать розетку. Для этого просто надо надеть рамку на кабель-канал, и фиксаторы попадут в нужные пазы.
  4. Установить крышку короба, чтобы она частично зашла под рамку. Можно включать электроэнергию.

Таким же образом можно подключать устройства любого вида, размера — выключатели, интернет-розетки и т. д.

Напольные кабель-каналы

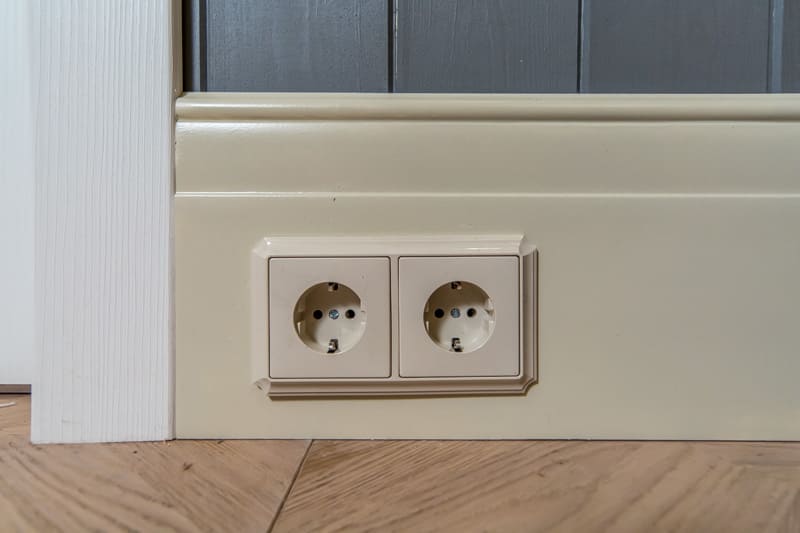

Самый простой способ монтирования проводки в квартире — применять особый плинтус, который выполняет роль защитного короба. Внутри него проходит ниша с каналом, куда легко укладываются провода. Плинтус крепится к полу и стене саморезами. Сверху закрывается крышками, которые защелкиваются в пазах и прилегают очень плотно.

Чтобы установить розетку в таком устройстве, надо всего лишь вырезать в пластике небольшое отверстие. Туда будут подключаться контакты, а розетка закроется откидной крышкой. Риск повреждения проводки в такой системе минимален, ведь прочность пластикового изделия очень высока.

Аналогичным образом работают потолочные кабель-каналы. С их применением стало возможно уменьшать толщину стен и быстро перенастраивать электрические линии внутри дома, что очень удобно.

Кабель для розеток: сечение, марка, требования

  • Статья
  • Видео

Перед тем как приступать к монтажу электропроводки в доме, нужно правильно рассчитать сечение кабеля на розетки и выключатели света. Помимо этого нужно серьезно подойти к выбору марки кабельной продукции, т.к. в деревянном доме изоляция должна быть негорючей, а в квартире можно использовать обычный проводник. Далее мы расскажем, какой кабель использовать для розеток, опираясь на правила ПУЭ и другие немаловажные факторы.

Итак, начнем с того, что по современным требованиям кабель для розеток должен быть медным, обязательно с заземлением (т.е. трехжильный или пятижильный) и сечением не менее 1,5 мм2 согласно ПУЭ таблица 7.1.1:

Тут следует пояснить, что под групповой сетью подразумевается линия от щитков до штепсельных розеток, осветительных приборов и других приемников электроэнергии.

Теперь стало немного понятнее, какой кабель использовать для монтажа розеточной линии электросети на 220 вольт. Тут же следует отметить, что прокладывать от распределительной коробки к розетке кабель сечением 1,5 мм2 не целесообразно, т.к. в этом случае подключить мощный электроприбор к ней не получится, если это потребуется. Лучше для однофазной сети взять сечение с запасом – 2,5 мм2.

Что касается трехфазной электропроводки, тут уже дела могут обстоять иначе, т.к. при сечении жилы 1,5 мм2 пятижильный кабель способен выдержать нагрузку в 10,5 кВт, согласно таблице:

Этого достаточно, чтобы подключить к розетке мощное электрооборудование, применяемое в домашних условиях. Однако, как показывает опыт, даже в сети с напряжением 380 Вольт проводник берут с запасом, а именно, сечением 2,5 мм2.

С толщиной токопроводящих жил разобрались, теперь поговорим о другом, не менее важном вопросе – какой тип и марку проводника подобрать. Дело в том, что на сегодняшний день существует большое количество подделок, при использовании которых может возникнуть воспламенение электропроводки. Тот же провод ПУНП опасен для электромонтажа. Мы рекомендуем для розеток использовать кабель марки ВВГ, ВВГнг или же NYM.

Если вы хотите провести электропроводку для розеточной группы в квартире или частном доме, достаточно выбрать марку ВВГ. В пожароопасных помещениях, к примеру, в деревянном доме, обязательно рекомендуем использовать для розеток кабель ВВГнг или его более дорогой импортный аналог – NYM.

Вот и все, что хотелось рассказать вам по данному вопросу. Чтобы закрепить предоставленный материал, мы решили подвести итог и еще раз указать, какую марку кабеля и сечение лучше использовать для розеток в разных случаях:

  • Для подключения стиральной машины, телевизора и других не очень мощных бытовых электроприборов – ВВГ 3*2.5 мм2.
  • Для подключения мощных приборов в трехфазной сети (к примеру, если в гараже нужно подключить мощный насос на 380 вольт или же в кухне трехфазную плиту) – ВВГ 5*2,5 мм2.
  • Розеточная группа в деревянном доме – ВВГнг 3*2. 5 мм2.
  • Если вы на 100% уверены что розетка будет использоваться исключительно для питания светильника либо другого маломощного прибора, можно подвести проводник сечением 3*1.5 мм2.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой кабель для розеток выбрать по сечению и названию. Если вам понравилась статья, просим поделиться полезной информацией с друзьями в соцсетях!
