Упаковка: В блистр-ленте на катушке диаметром 180 мм по 5000 штук резисторов типоразмера 0805.
Упаковка: В блистр-ленте на катушке диаметром 180 мм по 4000 штук резисторов типоразмера 2512.

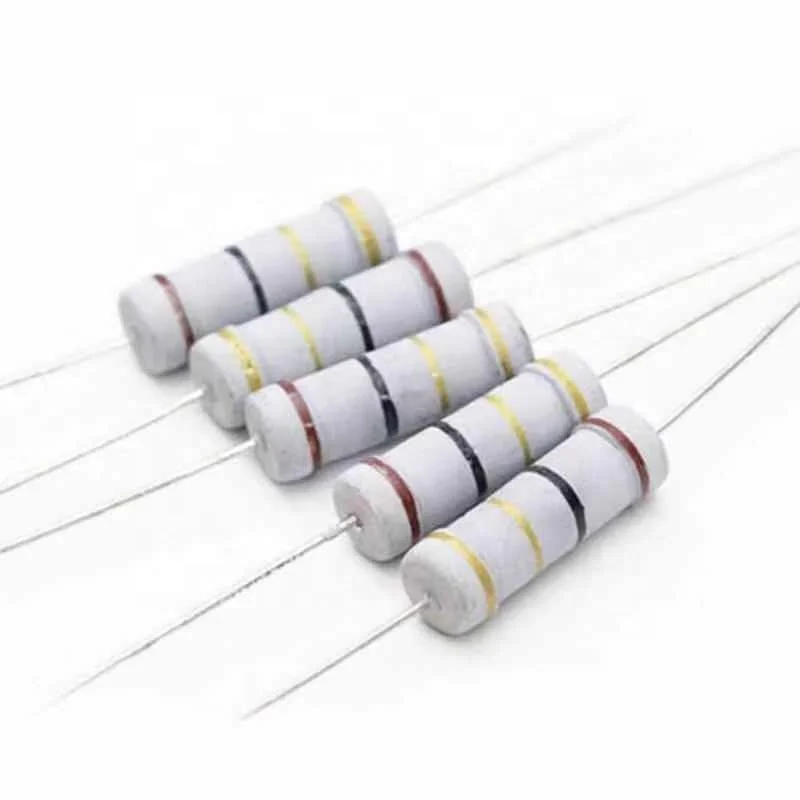

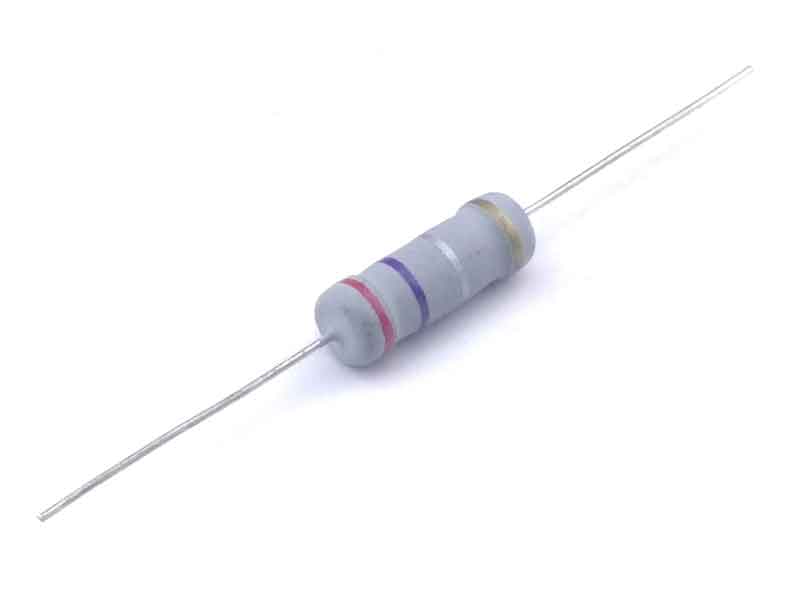

Резисторы SMD исполнения сопротивлением менее одного ома маркируются с использованием символа R обозначающего децимальную точку. После символа R обозначается номинал сопротивления соответствующий фактическому значению.
Технические характеристики и маркировка низкоомных чип резисторов серии RL и LR производителя Yageo Технические характеристики и маркировка низкоомных чип резисторов на металлизированной подложке серии RLP производителя KAMAYA Технические характеристики и маркировка низкоомных чип резисторов серии RLC производителя KAMAYA Технические характеристики и маркировка низкоомных чип резисторов серии RCC производителя KAMAYA Технические характеристики и маркировка низкоомных чип резисторов серии RTT производителя RALEC Технические характеристики и маркировка низкоомных чип резисторов на подложке из металлического сплава Технические характеристики и маркировка низкоомных чип резисторов 2725 4Вт 0,01Ома 0,001Ома Производитель — KAMAYA, GCT |
Корзина Корзина пуста
Регистрация Новые поступления
Все поступления |
pdf,
pdf,
pdf,
…3)х0,001 Ом
..2,75 А
Самые миниатюрные размеры имеют чип резисторы 0402 5%, 0402 1% и 0603 5%, 0603 1%. SMD резисторы 0805 5%, 0805 1%; 1206 5%, 1206 1% имеют большие размеры однако позволяют рассеять большую мощность, наибольшую мощность рассеивают чип резисторы 2512 5% и 2512 1%. Для высоковольтных применений изготавливаются высокоомные чип резисторы 0805.
75А и 1A в типоразмере 0805Резистор С5-43В 25 0,1 Ом ± 10%.
Описание Резистор С5-43В 25 0,1 Ом ± 10%
8 (800) 505-10-92
Головной офис
+7(4852) 59-91-31
+7(4852) 91-05-32
Москва
+7(495) 902-65-32
сайт: www.
adkom.ru
email: [email protected]
Артикул: С5-43В 25 0,1 Ом ± 10%
Цена: по запросу
Наличие: доступно под заказ
Резисторы С5-43В — постоянные, проволочные, общего применения, мощные, изолированные, применяемые в качестве навесных элементов. Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов с напряжением до 100 V (амплитудное значение), а также для ремонта блоков транзисторов.
| Номинальная мощность рассеяния, Вт | Величина сопротивления, Ом | Размеры, мм | Диапазон номинальных сопротивлений, Ом | Масса, г, не более | ||
|---|---|---|---|---|---|---|
| A | Lmax | 10% | 5% | |||
|
С5-43В 10
|
0,068 — 1
|
21±0,15
|
30,0
|
0,068-1
|
0,680-1
|
22,0
|
|
С5-43В 16
|
0,082 — 1
|
30±0,15
|
39,0
|
0,082-1
|
0,680-1
|
28,0
|
|
С5-43В 25
|
0,1 — 1
|
40±0,15
|
49,0
|
0,100-1
|
0,680-1
|
35,0
|
|
С5-43В 50
|
0,22 — 1
|
58±0,2
|
71,6
|
0,220-1
|
0,680-1
|
160,0
|
|
С5-43В 75
|
0,33 — 1
|
83±0,2
|
96,5
|
0,380-1
|
0,630-1
|
210,0
|
|
С5-43В 100
|
0,39 — 1
|
108±0,2
|
121,5
|
0,390-1
|
0,680-1
|
260,0
|
Резистор С5-43 с номинальными мощностями рассеяния 10, 16, 25 Вт — габаритные и установочные размеры
Резистор С5-43 с номинальными мощностями рассеяния 50, 75, 100 Вт — габаритные и установочные размеры
Почему используется резистор с нулевым сопротивлением? Применение резисторов 0 Ом
Почему резистор с нулевым сопротивлением используется вместо проволочной перемычки?
Содержание
Что такое резистор с нулевым сопротивлением?
A Резистор с нулевым сопротивлением (также известный как Zero Ohm Link ) — это пассивное устройство, которое имеет идеальное сопротивление «0 Ом», как и любые другие короткие провода и чисто проводящие материалы.
Резистор 0 Ом представляет собой перемычку или любой другой провод, упакованный так же, как и резистор. Он имеет сопротивление почти 0 Ом (хотя в реальной жизни он имеет некоторое сопротивление, как и другие проводящие материалы, и ± допуск). Резисторы с нулевым сопротивлением доступны в таком диапазоне, как 1/8 Вт с сопротивлением 4 мОм и 1/4 Вт с сопротивлением 3 мОм.
Многие из нас видели эти резисторы с нулевым сопротивлением в современных конструкциях и схемах печатных плат. Поэтому нужно спросить: «Какова цель резистора с нулевым сопротивлением и почему резисторы с сопротивлением 0 Ом используются вместо перемычек или проводов?» Что ж, мы обсудим различные причины этой истории.
Типы резисторов с нулевым сопротивлением
Резисторы с нулевым сопротивлением доступны в следующих двух формах.
- Проволочный резистор с нулевым сопротивлением
- Резистор с нулевым сопротивлением для поверхностного монтажа (SMD)
Проволочный резистор с нулевым сопротивлением
Это общая форма обычного резистора.
В проводе, намотанном на резистор с нулевым сопротивлением, на резисторе напечатана только одна черная линия (одна черная полоса). Омный резистор с одной черной полосой показан на следующем рис.
Резистор с нулевым сопротивлением для поверхностного монтажа (SMD)
В новейших технологиях резисторы для поверхностного монтажа используются вместо проволочных или любых других типов резисторов из-за стоимости, простоты и занимаемой площади печатной платы и т. д. Резистор для поверхностного монтажа с нулевым сопротивлением, производитель печатает на поверхности «один ноль «0» или «три нуля» «000». На следующем рис.
Полезно знать: SMD означает «Устройство для поверхностного монтажа». В предыдущем посте мы обсуждали, как найти значение резисторов SMD с цветовыми кодами.
Почему резистор с нулевым сопротивлением используется вместо провода?
Для этого есть несколько причин. Ниже приведены некоторые из применений резисторов с нулевым сопротивлением:
Автоматическое размещение с помощью машин для вставки
При массовом производстве печатных плат автоматическая машина для вставки используется для захвата и размещения компонентов и устройств, таких как диоды, конденсаторы, катушки индуктивности, резисторы.
и т. д. Для простоты и снижения производственных затрат проще всего использовать резисторы с нулевым сопротивлением вместо проводов и перемычек, потому что вам придется управлять другой автоматической машиной для укладки проволоки или вам придется размещать ее вручную. Другими словами, вам придется использовать две машины, одну для компонентов, а другую для проводов и перемычек, что приводит к удорожанию производства и увеличению времени, необходимого для полной сборки печатной платы.
Однослойная печатная плата
Однослойная печатная плата дешевле по сравнению с двухслойной печатной платой и ее сборкой. Чтобы использовать провода в сборке одинарной печатной платы, вам придется сделать отверстия, которые превращают ее в двухслойную печатную плату. Вместо этого резистор 0 Ом идеально подходит по сравнению с проводами и перемычками, используемыми в однослойной структуре печатной платы. Следовательно, это снова снижает общую стоимость.
Предотвращение подражания с помощью обратного проектирования
Да, они существуют.
Подражатели просто копируют хорошо известные конструкции печатных плат, используя тактику обратного проектирования. В этом случае резисторы с нулевым сопротивлением являются лучшей альтернативой проводам, которые сбивают с толку и предотвращают подражание. Для этого конструкторы и производители помещают резисторы 0 Ом без маркировки или используют разные цветовые коды резисторов. Таким образом, при больших усилиях шансы скопировать дизайн печатной платы меньше.
Должен ли я использовать резистор 0 Ом или перемычку?
Что ж, если вы любитель и просто любите создавать конструкции и схемы печатных плат для своих целей, лучше взять паяльник и поместить провод вместо того, чтобы ковырять эти крошечные так называемые 0-омные резисторы (у них мало битовое сопротивление).
Если вы занимаетесь массовым производством и работаете над брендом, вы должны использовать 0-омные резисторы вместо перемычек, так как все ваши конкуренты делают то же самое по вышеуказанной причине и преимуществам.
Связанное сообщение:
- Как найти значение сгоревшего резистора (четырьмя удобными методами)
- Символы резисторов — символы переменных, регулируемых и специальных резисторов
- – расчет 3-, 4-, 5- и 6-полосных резисторов
- Калькулятор светодиодных резисторов | Требуемое значение резистора для калькулятора цепи светодиода
- Калькулятор ближайшего значения стандартного резистора
- Разница между сопротивлением постоянному и переменному току — какое из них больше?
Калькулятор цветового кода резистора
Показать полную статью
Связанные статьи
Кнопка «Вернуться к началу»
Преимущества резистора с нулевым сопротивлением в схемотехнике | Блог Advanced PCB Design
Недавно я увлекся популярной стратегической игрой Rise Of Kingdoms. Я не могу поверить, насколько это затягивает, ведь я часами строил замок и отправлял войска на войну.
Помимо жарких битв, мне удалось усвоить некоторые внутриигровые жаргонизмы, один из которых — «обнуление».
В игре «обнуление» означает полное разрушение стены, защищающей замок. Из-за дыма и пламени, вырывающихся из замка, обнулиться в игре — довольно плохая новость. К счастью, вы не обнуляете конструкцию печатной платы, но наличие резистора с нулевым сопротивлением может сбивать с толку.
Что такое резистор с нулевым сопротивлением?
Резистор с нулевым сопротивлением — это именно то, что описывается термином. Это одиночный резистор, сопротивление которого при измерении равно нулю. Проходной резистор с нулевым сопротивлением часто маркируется одной черной полосой, которая указывает значение сопротивления.
В то же время, керамический резистор для поверхностного монтажа будет иметь один или несколько нулей для представления этого нулевого сопротивления. Вы также можете представить резисторы с нулевым сопротивлением в виде перемычек, которые имеют форму обычных резисторов.
Измерение резистора с нулевым сопротивлением с помощью мультиметра даст показания, близкие к нулю.
Зачем нужны резисторы с нулевым сопротивлением?
Разработчики печатных плат, которые никогда не сталкивались с резисторами с нулевым сопротивлением, часто задаются вопросами о применении и практичности компонента. В конце концов, зачем создавать резисторы с нулевым сопротивлением, если в конструкции можно легко использовать перемычки?
Автоматическое размещение
Обычно схемы строятся с перемычками, позволяющими гибко подключать определенные подсхемы. Часто схема повторяется в нескольких вариантах продукта, где используются только отдельные подсхемы. Резисторы с нулевым сопротивлением обычно используются для замены перемычек при включении определенных соединений на печатной плате
Если вы собираете печатную плату с ручным размещением и пайкой, использование проволочной перемычки, вероятно, является лучшим способом установить соединения между контактными площадками.
Однако массовое производство включает в себя сборочно-разборную машину, которая не имеет возможности разматывать и резать провода-перемычки. В таких случаях для соединительных проводов требуется отдельная машина.
Использование резисторов с нулевым сопротивлением снижает затраты на установку перемычек.
Для массового производства важно снизить стоимость. Использование дополнительной машины для проволочных перемычек приводит к отдельной стоимости установки и процесса. Таким образом, резистор с нулевым сопротивлением является идеальной альтернативой, которая экономит затраты и время при сборке.
Однослойная конструкция
Разработчики печатных плат часто вынуждены минимизировать затраты. Нет ничего дешевле, чем ограничить дизайн однослойной печатной платой. Однако доставить дорожки к месту назначения без перекрытия сложно, когда у вас на плате довольно много компонентов.
Резисторы с нулевым сопротивлением — идеальное средство для «волшебной» трассировки однослойной платы. Вместо того, чтобы делать отверстия и превращать печатную плату в двухслойную структуру, вы можете проложить дорожку между контактными площадками резистора с нулевым сопротивлением. Затем эти резисторы собираются вместе с другими компонентами в процессе производства.
Предотвращение реинжиниринга
Это горькая правда, но на рынке есть подражатели, которые, не колеблясь, реконструируют печатную плату, доказавшую свою эффективность. Если не считать покрытия всей печатной платы эпоксидной смолой, резисторы с нулевым сопротивлением — отличный вариант, чтобы запутать неэтичных подражателей.
Преднамеренное размещение резисторов с нулевым сопротивлением на определенных дорожках является хорошей стратегией, чтобы ввести в заблуждение злоумышленников, копирующих дизайн. Если возможно, закажите резисторы с нулевым сопротивлением без маркировки, чтобы еще больше помешать их усилиям.
Размещение резисторов с нулевым сопротивлением может предотвратить незаконный обратный инжиниринг.
Особенности конструкции при использовании резисторов с нулевым сопротивлением
Использование резистора с нулевым сопротивлением — несложный процесс, но вы должны помнить, что резисторы с нулевым сопротивлением не являются идеальными компонентами. Другими словами, он имеет определенное сопротивление, как и другие токопроводящие провода и дорожки.
Поскольку резистор с нулевым сопротивлением имеет незначительное сопротивление, он может рассеивать тепло при прохождении тока. Максимальная номинальная мощность резистора с нулевым сопротивлением определяется тепловыми характеристиками материала и размером. Вы должны убедиться, что выбрали резистор с нулевым сопротивлением, который может выдерживать проходящий ток без перегорания.
Будь то защита вашей конструкции или полная автоматизация процесса сборки, добавить резисторы с нулевым сопротивлением довольно просто, если у вас есть хорошее программное обеспечение для проектирования печатных плат, такое как OrCAD PCB Designer.
