Как сделать реле времени своими руками: схема, видео, фото

Статья
Видео

С помощью электронных реле можно неплохо экономить деньги, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку, мы включаем свет и через определенное время он автоматически отключается. Этого времени должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. К тому же освещение без надобности не горит, если вы забыли его выключить. Это устройство не только полезно, но и очень удобно. В этой статье мы расскажем, как сделать реле времени своими руками, предоставив все необходимые схемы и инструкции.

Простейший вариант
Самоделка на базе таймера NE 555
Реле на одном транзисторе

Простейший вариант

Пример конструктора для самодельной сборки таймера задержки отключения:

При желании возможно самостоятельно собрать реле времени по следующей схеме:

Времязадающим элементом является конденсатор С1, в стандартной комплектации КИТ-набора он имеет следующие характеристики: 1000 мкФ/16 В, время задержки в этом случае составляет приблизительно 10 минут. Регулировка времени осуществляется переменным резистором R1. Питание платы 12 Вольт. Управление нагрузкой производится через контакты реле. Плату можно не делать, а собрать на макетной плате или навесным монтажом.

Для того, чтобы сделать реле времени, нам понадобятся следующие детали:

Правильно собранное устройство не нуждается в настройке и готово к работе. Данное самодельное реле задержки времени было описано в журнале «Радиодело» 2005.07.

Самоделка на базе таймера NE 555

Другая схема электронного таймера для сборки своими руками также легка и доступна для повторения. Сердцем данной схемы является микросхема интегрального таймера «NE 555». Данный прибор предназначен как для отключения, так и включения устройств, ниже представлена схема устройства:

NE555 – это специализированная микросхема, используемая в построении всевозможных электронных устройств, таймеров, генераторов сигнала и т.д. Она достаточно распространена, поэтому ее можно найти в любом радиомагазине. Данная микросхема управляет нагрузкой через электромеханическое реле, которое можно задействовать как на включение, так и на выключение полезной нагрузки.

Управление таймером осуществляется двумя кнопками: «старт» и «стоп». Для начала отсчета времени необходимо нажать на кнопку «старт». Отключение и возврат устройства в первоначальное состояние осуществляется кнопкой «стоп». Узлом, задающем интервал времени, является цепочка из переменного резистора R1 и электролитического конденсатора C1. От их номинала зависит величина задержки включения реле времени.

При данных номиналах элементов R1 и C1, диапазон времени может быть от 2 секунд до 3 минут. В качестве индикатора состояния работоспособности конструкции используется включенный параллельно катушке реле светодиод. Как и в предыдущей схеме, для ее функционирования требуется дополнительный источник внешнего питания на 12 Вольт.

Для того чтобы реле само включалось сразу при подаче на плату питания, необходимо немного изменить схему: вывод 4 микросхемы соединить с плюсовым проводом, вывод 7 отключить, а выводы 2 и 6 соединить вместе. Более наглядно о данной схеме можно узнать из видео, где подробно описан процесс сборки и работы с устройством:

Реле на одном транзисторе

Самый простой вариант — использовать схему реле времени всего на одном транзисторе, КТ 973 А, его импортный аналог BD 876. Данное решение также основано на заряде конденсатора до напряжения питания, через потенциометр (переменный резистор). Изюминка схемы заключается в принудительном переключении и разряде емкости через резистор R2 и возвращении исходного начального положения тумблером S1.

При подаче питания на устройство емкость С1 начинается заряжаться через резистор R1 и через R3, открывая тем самым транзистор VT1. Когда емкость зарядится до состояния отключения VT1, обесточивается реле, тем самым отключая или включая нагрузку, в зависимости от назначения схемы и используемого типа реле.

Выбранные вами элементы могут иметь незначительный разброс в номиналах, это не повлияет на работоспособность схемы. Задержка может немного отличаться и зависеть от температуры окружающей среды, а также от величины сетевого напряжения. На фото ниже предоставлен пример готовой самоделки:

Теперь вы знаете, как сделать реле времени своими руками. Надеемся, предоставленные инструкции пригодились вам и вы смогли собрать данную самоделку в домашних условиях!

Будет интересно прочитать:

Системы дистанционного управления освещением
Что такое импульсное реле
Как сделать светодиодную подсветку кровати

как сделать таймер своими руками, схемы подключения

Устройством, в котором использованы электронные и механические элементы и которое срабатывает по истечении определенного промежутка времени, является реле времени. Эти механизмы получили широкое распространение во многих областях, таких как электроника, электрика и электротехника. Чтобы сделать таймер, придется применять различные схемы, отличающиеся разной степенью сложности.

Принцип работы
Пневматика и часовой тип
Электронные реле
Недельный таймер
Приборы с механической шкалой
Активация механизма
Схема для новичков

Принцип работы

Наличие реле в определенной схеме позволяет собрать более гибкие по контролируемости устройства. Причем реализовать можно большое количество решений. Поэтому необходимо рассматривать каждое конструкционное предложение по отдельности. По виду исполняемой деятельности на практике применяют электромагнитные, электронные и пневматические системы, а также решения для часовых механизмов.

Электромагнитные устройства, как правило, могут применяться только в схемах с постоянным источником тока. Промежуток времени действия обычно бывает 0,06−0,1 сек. для включения и 0,6−1,4 — для выключения. Такие реле содержат два рабочих слоя обмотки, один из них — короткозамкнутый кольцеобразный контур.

Когда на первую обмотку подается электрический ток, магнитный поток растет. Он формирует ток второй обмотки, вследствие чего рост основного потока прекращается. В итоге появляется временная характеристика смещения якоря механизма, формируется временная выдержка.

Если прекратить подачу электротока в контур первой обмотки, то магнитное поле второй обмотки будет оставаться активным еще какое-то время. Все это происходит из-за эффекта индуктивности. Из этого следует, что реле в это время не отключается.

Пневматика и часовой тип

Схемы на основе пневматических систем — уникальные. Эти приборы содержат специальную систему замедления — демпферное устройство пневматического типа. Время выдержки «пневматики» можно настраивать путем расширения или сужения сечения трубы, откуда подается воздух. Для такой операции в конструкции предусмотрен специальный регулировочный винт.

Временная задержка здесь колеблется в районе 1–60 сек. Однако есть экземпляры, срабатывающие в два раза быстрее. В действительности существуют небольшие погрешности по указанному времени.

Устройства, именуемые часовыми реле, широко распространены в электрике. Такой тип активно используют для сооружения автоматических рубильников, которые защищают цепи напряжением 500−10000 вольт. Время срабатывания — 0,1−20 сек.

Основой часовых реле является пружина, которая взводится электромагнитным механическим приводом. Контактные группы часового механизма коммутируют после пройденного промежутка времени, заданного заранее на специальной шкале устройства.

Скорость хода прибора напрямую зависит от силы тока, проходящего в обмотке. Это помогает настроить устройство под защитные функции. Главной особенностью такой защиты является полная независимость от влияния внешних факторов.

Электронные реле

Электронные реле пришли на смену устаревающим электромеханическим устройствам. У таких приборов есть немало преимуществ:

Небольшие габариты.
Точность действия.
Гибкий модуль настройки.
Воспроизведение информации.

Работа электронных реле основана на принципе цифровых импульсных счетчиков. Большое количество сегодняшних приборов имеют в базе высокопроизводительные микропроцессоры.

Чтобы настроить электронный механизм, нужно лишь задать определенные параметры с помощью специальных функциональных клавиш, которые расположены на передней части прибора. Причем настройка гибкая, то есть можно устанавливать не только секунды, минуты, часы, но и дни недели.

Недельный таймер

Электронный таймер включений-выключений в автоматическом режиме используется в разных сферах. «Недельное» реле коммутирует в рамках заранее установленного недельного цикла. Прибор позволяет:

Обеспечить функции коммутации в системах освещения.
Включать/выключать технологическое оборудование.
Запускать/отключать охранные системы.

Габариты устройства небольшие, в конструкции предусмотрены функциональные клавиши. Используя их, можно легко запрограммировать прибор. Помимо этого, имеется жидкокристаллический дисплей, на котором отображается информация.

Режим управления можно активировать, нажав и удерживая кнопку «Р». Настройки сбрасываются кнопкой «Reset». Во время программирования можно установить дату, лимит — недельный срок. Реле времени может работать в ручном или автоматическом режиме. Современная промышленная автоматика, а также разные бытовые модули чаще всего оборудуются приборами, которые можно настроить при помощи потенциометров.

Передняя часть панели предполагает наличие одного или нескольких штоков потенциометра. Их можно регулировать при помощи лезвия отвертки и устанавливать в нужное положение. Вокруг штока имеется размеченная шкала. Подобные приборы широко применяются в конструкциях контроля вентиляционных и отопительных систем.

Приборы с механической шкалой

Одним из приборов, который имеет механическую шкалу, является бытовой таймер. Работает он от обычной розетки. Такой прибор позволяет управлять домашней техникой в определенном диапазоне времени. В нем установлено «розеточное» реле, которое ограничено суточным циклом срабатывания.

Для использования суточного таймера его нужно настроить:

Приподнять все элементы, которые располагаются по дисковой окружности.
Опустить все элементы, которые отвечают за настройку времени.
Прокручивая диск, установить его на текущий промежуток времени.

К примеру, если элементы опущены на шкале, отмеченной цифрами 9 и 14, то нагрузка активируется в 9 часов утра и будет выключена в 14:00. За сутки можно создать до 48 включений аппарата.

Кроме того, устройство имеет функционал, позволяющий активировать таймер во внепрограммном режиме.

Для этого нужно активировать кнопку, которая находится на боковой части корпуса. Если ее запустить, таймер включится в срочном режиме, даже если он был включен.

Активация механизма

Подключение устройства производится в строгом положении, предписанным техпаспортом. Обычно прибор устанавливается в вертикальном положении, если он не отклоняется от вертикали более чем на 10 градусов. Также необходимо придерживаться температурного режима: от -20 до +50 градусов по Цельсию.

Третьим параметром, который учитывается при установке устройства, является влажность воздуха. Допустимый уровень не должен быть больше 80%. При подключении необходимо отключить электрическую схему от питательного устройства. Схема, как сделать реле времени 220В своими руками:

Дополнительно на самом корпусе имеются обозначения, указывающие в какой последовательности подключать элементы. Обычно это выглядит подобным образом:

Первым делом подключается линия напряжения на клеммы питания.
Далее, идет соединение фазной линии с рубильником и входным контактом.
Последним шагом является подключение выходного контакта к фазной линии.

В действительности, реле времени подсоединяется по классическому пути многих приборов, то есть идет соединение питания и активация нагрузки через соответствующие контакты, которые образуют группы, их бывает несколько. Все зависит от реле, которое может быть однофазным или трехфазным.

Схема для новичков

Будучи начинающим радиолюбителем, можно сделать реле времени своими руками на 12В. Работать такой механизм будет по самому простому принципу.

Схема подключения реле времени:

Однако и таким прибором можно будет включить нагрузку на определенное время. Но есть небольшая особенность — время нагрузки всегда будет одинаковым.

Кнопка под обозначением SB1 замыкается, происходит полное заряжение С1. Когда кнопка отпускается, часть С1 будет разряжаться через R1 и базу транзистора, который обозначен в схеме под указателем VT1.

Пока конденсатор разряжается, тока достаточно для поддержания открытого состояния транзистора VT1, а значит реле будет работать, затем отключится. Конечно, можно сделать своими руками реле времени на 2 часа — все зависит от емкости конденсатора С1.

Как сделать схему переключения таймера

Перейти к содержимому

5 дней назад 27 мая 2021 г. от Afzal Rehmani

8 432 просмотра

В связи с постоянным ростом индустрии управления технологическими процессами потребность и применение таймеров задержки включения/выключения постоянно растут. Существует множество промышленных процессов и задач, которые были бы невозможны без применения реле времени на основе реле времени. Таймер на основе реле представляет собой устройство управления процессом, которое запускает или заканчивает процесс относительно заданного времени, определяемого постоянной времени RC цепи.

Он обычно используется для управления коммерческим или промышленным оборудованием, таким как оборудование HVAC, светофорное освещение и большие насосы. В сегодняшнем уроке мы разработаем схему таймера на основе реле 12 В, используя транзистор BC547 и небольшое количество других компонентов.

JLCPCB — передовая компания по производству и производству прототипов печатных плат в Китае, предоставляющая нам лучший сервис, который мы когда-либо получали (качество, цена, сервис и время).

2$ Прототип печатной платы

https://www.youtube.com/watch?v=S5tMeT5ZJTw&t=181s

Аппаратные компоненты

Следующие компоненты необходимы для изготовления схемы переключателя таймера.

QTY 1) Реле SPDT/5V 1 2) AC — DC Converter 220V/12V.

0044 3) Transistor BC547 1 3) Block Connector – 1 4) Potentiometer 10K 1 5) Pushbutton – 1 6) Capacitor 1000uF 1 7) Diode 1N4007 1 8) Wall outlet with Plug 220V 1 9) Soldering Iron 45W – 65W 1 10) Soldering Wire with Flux – 1 11) Veroboard – 1 12) Jumper wires – As per need

Схема выводов BC547

Для получения подробного описания схемы выводов, размеров и технических характеристик загрузите техническое описание BC547

Схема переключателя таймера

Применение

управление приводами переменного и постоянного тока, секционирование и криминализация заводских операций и т. д.

Важность таймеров задержки

Во многих электронных схемах задержка в несколько секунд или минут становится важным требованием для обеспечения правильной работы схемы. Без указанной задержки цепь может выйти из строя или даже выйти из строя.

Давайте подробно разберем различные конфигурации.

Вы также можете прочитать о таймерах задержки на базе IC 555. Рекомендуется для вас!

Использование одного транзистора и кнопки

На первой принципиальной схеме показано, как могут быть соединены транзисторы и несколько других пассивных компонентов для получения выходных сигналов заданной задержки.

Транзистор снабжен обычным базовым резистором для функций ограничения тока.

Светодиод, который используется здесь только для целей индикации, ведет себя как коллекторная нагрузка цепи.

Конденсатор, который является важной частью схемы, получает определенное положение в схеме, мы можем видеть, что он был размещен на другом конце базового резистора, а не непосредственно на базе транзистора.

Для запуска цепи используется кнопка.

При кратковременном нажатии кнопки положительное напряжение от линии питания поступает на базовый резистор и включает транзистор, а затем светодиод.

Однако в ходе вышеуказанного действия конденсатор также заряжается полностью.

При отпускании кнопки, несмотря на то, что питание базы отключается, транзистор продолжает работать за счет накопленной энергии в конденсаторе, который теперь начинает разряжать накопленный заряд через транзистор.

Светодиод также остается включенным, пока конденсатор не разрядится полностью.

Значение конденсатора Te определяет временную задержку или то, как долго транзистор остается в проводящем режиме.

Наряду с конденсатором значение базового резистора также играет важную роль в определении времени, в течение которого транзистор остается включенным после отпускания кнопки.

Однако схема, использующая только один транзистор, может создавать временные задержки, которые могут составлять всего несколько секунд.

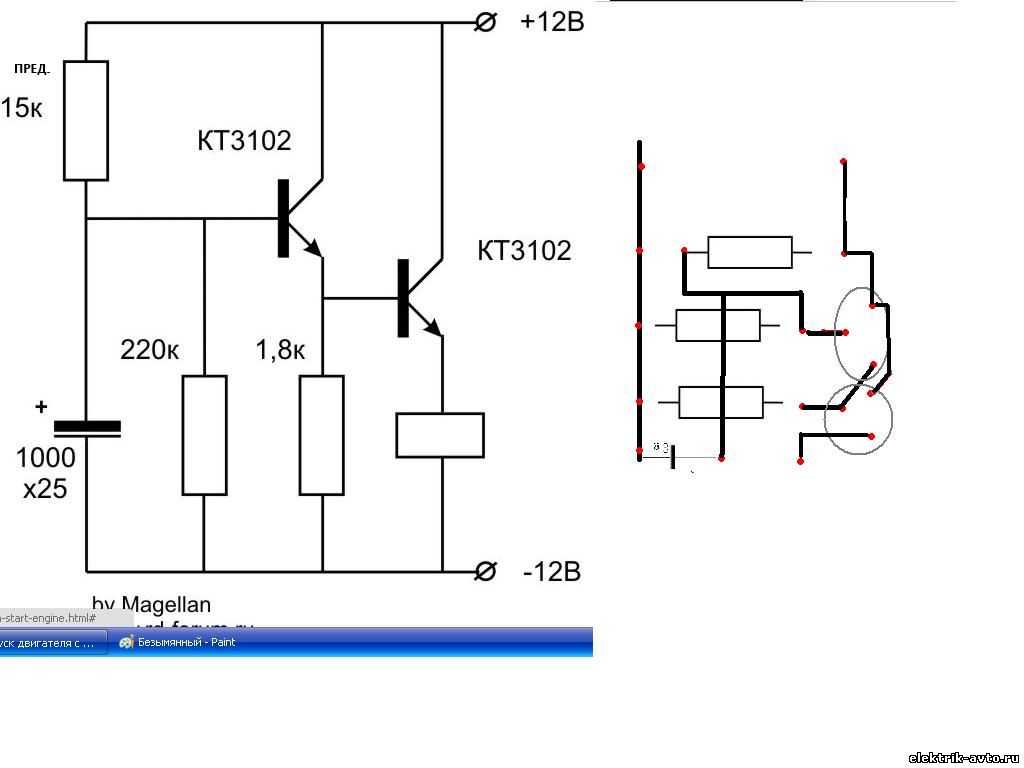

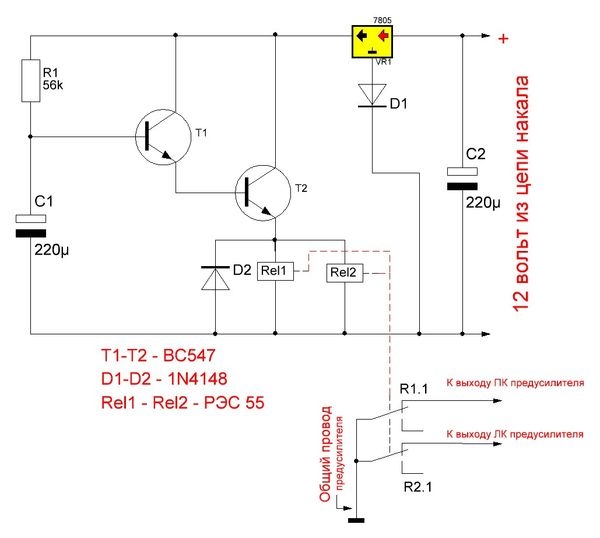

Добавив еще один транзисторный каскад (следующий рисунок), указанный выше диапазон выдержки времени можно значительно увеличить.

Добавление еще одного транзисторного каскада повышает чувствительность схемы, что позволяет использовать времязадающие резисторы большего номинала, тем самым расширяя диапазон времени задержки схемы.

PCB Design

Video Demonstration

Using a Triac:

The following image shows how the above delay timer circuit may be integrated with a triac and used for toggling a mains AC operated load

Вышеупомянутое можно дополнительно модифицировать с помощью автономного источника питания без трансформатора, как показано ниже:

Без кнопки

Если вышеприведенная конструкция предназначена для использования без кнопки, то же самое можно реализовать, как указано в следующую схему:

Вышеупомянутый эффект выключения задержки без кнопки можно дополнительно улучшить, используя два транзистора NPN и конденсатор между базой/землей левого NPN

На следующей схеме показано, как соответствующая кнопка может быть неактивна как только она нажата и пока таймер задержки находится в активированном состоянии.

В течение этого времени любое дальнейшее нажатие кнопки не влияет на таймер, пока выход активен или пока таймер не завершит операцию задержки.

Задержка от внешнего триггера

Проблема, заданная г-ном Гленом (одним из преданных читателей этого блога):

У меня есть ситуация, когда у меня есть импульс 12 В, который длится около 4 секунд (от поворотного переключателя, вращается медленным двигателем), но мне нужен только импульс примерно в полсекунды (чтобы вызвать механический звонок / перезвон).

Есть ли способ передать длинный импульс в цепь и отправить гораздо более короткий импульс?

Решение вышеуказанной проблемы представлено на следующей схеме:

Двухступенчатый последовательный таймер

Приведенная выше схема может быть модифицирована для создания двухступенчатого последовательного генератора задержки. Эта схема была запрошена одним из заядлых читателей этого блога, Mr.Marco.

На следующей диаграмме показана простая цепь аварийной сигнализации ВЫКЛ с задержкой.

Цепь запрошена Dmats.

Следующая схема была запрошена Fastshack3

Таймер задержки с реле

«Я хочу создать схему, которая будет управлять выходным реле. Это будет сделано на 12 В, и последовательность будет инициирована ручным переключателем.

Мне потребуется регулируемая задержка времени (возможно отображаемое время) после отпускания переключателя, тогда выход будет работать в течение регулируемого времени (также возможно отображаемого) перед отключением.

Последовательность не будет перезапущена, пока кнопка не будет снова нажата и отпущена.

Время после отпускания кнопки будет от 250 миллисекунд до 5 секунд. Время «включения» выхода для включения реле будет составлять от 500 миллисекунд до 30 секунд. Дайте мне знать, если вы можете предложить какое-либо понимание. Спасибо!»

До сих пор мы научились создавать простые таймеры с задержкой на выключение. Теперь давайте посмотрим, как мы можем построить простую схему таймера с задержкой на включение, которая позволяет включать подключенную нагрузку на выходе с некоторой заданной задержкой после включения питания.

Объясняемая схема может использоваться для всех приложений, требующих функции начальной задержки включения для подключенной нагрузки после включения сетевого питания.

Детали работы схемы таймера включения с задержкой

Показанная диаграмма довольно проста, но обеспечивает очень впечатляющие необходимые действия, кроме того, период задержки является переменным, что делает настройку чрезвычайно полезной для предлагаемых приложений.

Функционирование можно понять по следующим пунктам:

Предположим, что нагрузка, требующая действия с задержкой включения, подключена к контактам реле, когда питание включено, 12 В постоянного тока проходит через R2, но не может достичь базы T1, потому что изначально C2 действует как короткое замыкание на землю.

Таким образом, напряжение проходит через R2, падает до соответствующих пределов и начинает заряжать C2.

Как только C2 заряжается до уровня, который развивает потенциал от 0,3 до 0,6 В (+ напряжение стабилитрона) на базе T1, T1 мгновенно включается, переключая T2, и реле впоследствии. … наконец, нагрузка получает тоже включил.

Описанный выше процесс вызывает требуемую задержку для включения нагрузки.

Период задержки может быть установлен соответствующим выбором значений R2 и C2.

R1 гарантирует, что C2 быстро разрядится через него, так что схема как можно скорее перейдет в режим ожидания.

D3 блокирует заряд от достижения базы T1.

Перечень деталей

R1 = 100K (резистор для разрядки C2, когда цепь выключена))
R2 = 330K (временно-временной резистор)
R3= 10K
R4 = 10K
D1 = стабилитрон 3 В (дополнительно, можно заменить проволочной перемычкой)
D2 = 1N4007
D3 = 1N4148 )
Реле = SPDT, 12 В/400 Ом

Конструкция печатной платы

Замечания по применению

Давайте узнаем, как описанная выше схема таймера включения с задержкой становится применимой для решения следующей проблемы, представленной одним из увлеченных подписчиков этого блога, г-ном Нишантом. .

Проблема цепи:

Здравствуйте, сэр,

У меня есть автоматический стабилизатор напряжения 1 кВА. У него есть один недостаток: при включении выдается очень высокое напряжение в течение примерно 1,5 с (поэтому часто перегорали лампы и лампы), после чего напряжение становится нормальным. .

Я открыл стабилизатор, он состоит из автотрансформатора, 4 реле 24 В, каждое реле подключено к отдельной цепи (каждое из которых состоит из

10K предустановки, BC547, стабилитрона, BDX53BFP npn-парного транзистора Дарлингтона IC, конденсатора 220 мкФ / 63 В , конденсатор 100 мкФ/40 В, 4 диода и несколько резисторов).

Эти цепи питаются от понижающего трансформатора, а выход этих цепей подключается к соответствующему конденсатору 100 мкФ/40 В и подается на соответствующее реле. Что делать, чтобы решить проблему. Пожалуйста, помогите мне. Нарисованная от руки электрическая схема прилагается. .

Решение проблемы цепи

Проблема в приведенной выше схеме может быть вызвана двумя причинами: одно из реле мгновенно включается, соединяя неправильные контакты с выходом, или одно из ответственных реле устанавливается с правильными напряжениями через некоторое время после включения питания.

Поскольку имеется более одного реле, отслеживание неисправности и ее устранение могут быть немного утомительными… Схема таймера включения с задержкой, описанная в статье выше, может оказаться очень эффективной для обсуждаемой цели.

Соединения довольно просты.

С помощью микросхемы 7812 таймер задержки может питаться от имеющегося источника питания 24 В стабилизатора.
Далее замыкающие контакты реле задержки можно соединить последовательно с проводкой выходного разъема стабилизатора.

Вышеупомянутая проводка мгновенно решит проблему, так как теперь выход будет переключаться через некоторое время при включении питания, давая достаточно времени для того, чтобы внутренние реле установили правильное напряжение на своих выходных контактах.

Ответ от г-на Билла

Привет, Swagatam,

Я наткнулся на вашу страницу, изучая информацию в Интернете, чтобы сделать мою задержку более последовательной. Сначала немного справочной информации.

Я дрэг-рейсер и запускаю машину при первом взгляде на 3-ю желтую лампочку, когда елка опускается.

Я использую переключатель переключения передач, который нажимается для одновременной блокировки автоматической коробки передач вперед и назад.

Это позволяет увеличить обороты двигателя для увеличения мощности перед запуском. Когда кнопка отпущена, передача выключается и машина движется вперед на высоких оборотах.

Это все равно, что выжать сцепление на автомобиле с механической коробкой передач, в любом случае моя машина быстро реагирует, и в результате загорается красный сигнал светофора, выезжаешь раньше, и ты проигрываешь гонку.

В дрэгрейсинге время вашей реакции на запуск — это все, и это игра в сотни тысяч с большими мальчиками, поэтому я поместил переключатель переключения на реле и поместил комбинированный колпачок на 1100 мкФ на реле, чтобы отсрочить его срабатывание.

Из-за автомобильной электроники я не верю, что есть точное напряжение, заряжающее эту крышку каждый раз, когда я активирую эту схему, и точность является ключевым моментом, поэтому я купил стабилизатор питания на Ebay, который потребляет 8-15 вольт и дает постоянное напряжение. 12 вольт на выходе.

Это изменило мой сезон, но я считаю, что эту схему можно было бы сделать более точной и упростить изменение времени задержки, а не менять комбинации крышек.

Также я должен установить диод перед реле, не в настоящее время, потому что все, что там есть, это выключатель — куда пойдет ток? Я ни в коем случае не инженер-электрик, но у меня есть некоторые знания по устранению неполадок в высококачественном аудио в течение многих лет.

Буду рад вашим мыслям- спасибо

Bill Korecky

Анализ и решение схемы

Привет Билл,

Я приложил схему регулируемой схемы задержки, пожалуйста, проверьте ее. Вы можете использовать его для указанной цели.

Предустановку 100K можно использовать и настраивать для получения точных коротких периодов задержки в соответствии с вашими требованиями.

Однако обратите внимание, что напряжение питания должно быть не менее 11 В, чтобы реле 12 В работало правильно, если это не выполняется, цепь может выйти из строя.

С уважением.

Простой таймер с задержкой от 5 до 20 минут

В следующем разделе рассматривается простая схема таймера с задержкой от 5 до 20 минут для конкретного промышленного применения.

Идею предложил г-н Джонатан.

Технические требования

Пытаясь найти решение моей проблемы в Google, я наткнулся на ваше сообщение выше.

Я пытаюсь понять, как создать лучший контроллер Sous Vide. Основная проблема в том, что у моей водяной бани очень большой гистерезис, и при нагреве с более низких температур будет превышение температуры примерно на 7 градусов от температуры, при которой отключается питание.

Он также очень хорошо изолирован, с зазором между внутренним и внешним сосудом, что делает его похожим на термос, из-за этого ему требуется очень много времени, чтобы снизиться от любой избыточной температуры. Мой ПИД-регулятор имеет выход управления твердотельным реле и релейный выход сигнализации.

Сигнал тревоги может быть запрограммирован как сигнал тревоги нижнего предела со смещением от уставки. Я могу использовать пятивольтовый источник питания, который у меня уже есть, чтобы мой циркуляционный двигатель работал через сигнальное реле и приводил в действие то же твердотельное реле, которым управляет управляющий выход.

Чтобы обезопасить себя и защитить ПИД-регулятор, я добавлю диод как к напряжению сигнализации, так и к управляющему напряжению, чтобы предотвратить обратное подключение одного выхода к другому.

Затем я включу будильник, пока температура не поднимется выше заданного значения минус 7 градусов. Это позволит регулировать настройку ПИД-регулятора без учета начального повышения температуры.

Поскольку я знаю, что последние несколько градусов будут достигнуты без какой-либо подачи энергии, мне бы очень хотелось задержать любое распознавание управляющего сигнала примерно на пять минут после отключения будильника, так как он все еще будет звонить для тепла.

Это та часть, для которой я еще не разобрался со схемой. Я имею в виду нормально замкнутое реле последовательно с управляющим выходом, которое удерживается в открытом состоянии сигналом тревоги.

Когда сигнал тревоги прекращается, мне нужна задержка порядка пяти минут, прежде чем реле вернется в нормально замкнутое состояние «выключено».

Я был бы признателен за помощь с частью релейной цепи с задержкой выключения. Мне нравится простота первоначального дизайна на странице, но у меня сложилось впечатление, что они не справятся и с пятью минутами.

Спасибо,

Джонатан Лундквист

Схема

Следующая схема простой схемы таймера задержки от 5 до 20 минут может быть подходящим образом применена для указанного выше приложения.

В схеме используется IC4049 для необходимых вентилей НЕ, сконфигурированных как компараторы напряжения.

5 логических элементов, соединенных параллельно, образуют секцию считывания и обеспечивают запуск с требуемой задержкой по времени для последующих каскадов буфера и драйвера реле.
