Работа цифровых реле основана на использовании микропроцессоров. Первые микропроцессорные устройства были выпущены в 1985 году.
Существует большая разница между традиционными электромеханическими реле и статическими (бесконтактными) реле, которая заключается в способе подключения. Электромеханические и статические реле имеют жесткое подключение, задание уставок производится вручную. С другой стороны, микропроцессорные устройства, — это программируемые устройства, характеристики и поведение которых можно запрограммировать. Большинство микропроцессорных устройств является многофункциональными устройствами.
Почему выбирают компанию АББ?
- Функция самодиагностики
- Повышенная точность благодаря малой мощности устройств
- Быстрая волоконно-оптическая связь с подстанцией по локальной сети
- Адаптивные схемы релейной защит
- Разрешение на хранение архивных данных
- Маркировка по времени
Наша продукция
Продукция:
AlgeriaAngolaArgentinaArmeniaAustraliaAustriaAzerbaijanBahrainBangladeshBelgiumBoliviaBosnia-HerzegovinaBrazilBulgariaCanadaChileChinaColombiaCroatiaCzech RepublicDenmarkEcuadorEgyptEstoniaEthiopiaFinlandFranceGeorgiaGermanyGreeceGuatemalaHungaryIcelandIndiaIndonesiaIraqIrelandIsraelItalyJapanJordanKazakhstanKenyaKuwaitKyrgyzstanLatviaLebanonLibyaLiechtensteinLithuaniaLuxembourgMacedoniaMalaysiaMauritiusMexicoMontenegroMoroccoNetherlandsNew ZealandNigeriaNorwayOmanPakistanPalestinePanamaPeruPhilippinesPolandPortugalQatarRomaniaRussiaSaudi ArabiaSerbiaSingaporeSlovakiaSloveniaSouth AfricaSouth KoreaSpainSri LankaSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTunisiaTurkiyeTurkmenistanUgandaUkraineUnited Arab EmiratesUnited KingdomUnited States of AmericaUruguayUzbekistanVenezuelaVietnamOther countries
Устройства аварийной сигнализации
Защита шин
Защита конденсаторных батарей и блока фильтров
Управление и защита фидера
Управление и защита генератора
Устройства контроля
Управление и защита двигателя
Расширение аналоговых/дискретных сигналов
Управление и защита трансформатора
Управление и защита по напряжению
Loading documents
Другие предложения
Электромеханические и полупроводниковые реле
Цифровая подстанция (брошюра)
Инженерный инструментарий
Услуги для устройств защиты
Инструментарий Product Selection Tool для выбора устройств защиты
Требуется регистрация
Микропроцессорные реле защиты
Электронный ресурс
цифровой образовательной среды СПО
Рейтинг издания
Микропроцессорные реле защиты
Подзаголовок: | Устройство, проблемы, перспективы |
Издательство: | Инфра-Инженерия |
Авторы: | Гуревич В. И. |
Год издания: | 2013 |
ISBN: | 978-5-9729-0043-5 |
Тип издания: | учебное пособие |
Гриф: |
Библиографическая запись
Гуревич, В. И. Микропроцессорные реле защиты : устройство, проблемы, перспективы / В. И. Гуревич. — Москва : Инфра-Инженерия, 2013. — 336 c. — ISBN 978-5-9729-0043-5. — Текст : электронный // Электронный ресурс цифровой образовательной среды СПО PROFобразование : [сайт]. — URL: https://profspo.ru/books/13541 (дата обращения: 19.12.2022). — Режим доступа: для авторизир. пользователей
Об издании
В книге рассмотрены устройство и принцип действия микропроцессорных устройств релейной защиты (МУРЗ) на примерах конкретных типов современных МУРЗ ведущих мировых производителей. Для облегчения понимания текста энергетиками, работающими с МУРЗ, но не являющимися специалистами в области электроники, приведено подробное описание элементарной базы МУРЗ, устройства и принципов действия транзисторов, тиристоров, оптронов, реле. Рассматриваются конкретные проблемы надежности отдельных функциональных узлов МУРЗ, а также вопросы, касающиеся методики оценки надежности и эффективности МУРЗ. Подробно рассмотрены вопросы электромагнитных воздействий на МУРЗ как естественных, так и преднамеренных, кибербезопасности. Книга рассчитана на инженеров и техников, занимающихся эксплуатацией релейной защиты, а также может быть полезна конструкторам, занимающимся разработкой МУРЗ, преподавателям и студентам соответствующих специальностей средних и высших учебных заведений.
Скачать библиографическую запись
Микроэкономика. Индивидуальное поведение и стратегическое взаимодействие участников рынка
Тиссен Е.В., Борисов И.А.
Основы теоретической механики
Прасолов С.Г., Болдырев Д.А.
Процедуры, диагностики и безопасность в Интернет
Семенов Ю. А.
Управление качеством
Кордонская И.Б.
Наладка устройств электроснабжения напряжением до 1000 В
Дубинский Г.Н., Левин Л.Г.
История Беларуси
Пурышева Н.М., Старовойтов М.И.
Трубы из высокопрочного чугуна для систем водоснабжения и водоотведения
Храменков С.В., Алиференков А.Д., Примин…
«Споёмте, друзья» [Ноты]: попурри на темы песен В. П. Соловьёва-Седого для оркестра русских народных инструментов
Малыгин Н.Н.
Тестирование микропроцессорных реле | Коммунальные услуги
Скотт Хелбинг
Тот, кто хочет по-настоящему оценить величие нашего века, должен изучить историю развития электротехники. Там он найдет историю более замечательную, чем любая сказка из «Тысячи и одной ночи». Никола Тесла из книги «Чудесный мир, созданный электричеством». .Хотя часто упускают из виду, что функционирование защитного реле имеет решающее значение для наших энергосистем.Техническое обслуживание и текущий ремонт защитного реле всегда были жизненно важны, но поскольку технологии и автоматизация продолжают совершенствовать наши энергосистемы, процедуры технического обслуживания и методологии тестирования еще не модернизированы. сдвиг соответственно
До появления микропроцессорных реле электромеханические и твердотельные реле тестировались поэлементно. Это был последовательный подход, позволяющий откалибровать и проверить отдельные части реле. Когда появились микропроцессорные реле, многие продолжили этот подход и тестировали отдельные элементы внутри реле, в то время как другие нашли альтернативные методы тестирования. Разработку процедур автоматизированного тестирования микропроцессорных реле можно разделить на три категории:
• Тестирование элементов,
• Функциональное тестирование и
• Тестирование черного ящика.
Программное обеспечение ENOSERV RTS способно анализировать поиск SER для конкретных операций элемента в рамках теста. |
Проверка элемента
Проверка элемента микропроцессорного реле часто требует внесения изменений в настройки и маскирует элемент для неиспользуемого выходного контакта реле. Несмотря на то, что это обеспечивает средства стандартизированного тестирования для данного микропроцессорного реле, все же требуется, чтобы логические настройки были правильно установлены для срабатывания предполагаемых выходных контактов. Эта методология тестирования жизненно важна для проектирования и помогает проверить настройки. Однако тестирование по этому методу не отражает неисправность энергосистемы и не дает точного представления о том, как реле будет реагировать на неисправность/событие.
RTS можно использовать для сравнения настроек реле с настройками, полученными из офиса для проверки NERC. |
Функциональное тестирование
Функциональное тестирование является наиболее сложным из всех методов обслуживания и тестирования. Для этого требуются тесты, способные создать условия, необходимые для срабатывания выходных контактов для всех элементов, замаскированных логическими настройками. Сюда могут входить разрешающие элементы, связанные с защитными элементами, например элемент зоны 2, требующий получения зеркального бита на реле SEL. Логика этих выходных контактов варьируется от реле к реле и не имеет ограничений по количеству различных настроек, которые можно использовать. Однако для компании со строгими стандартами настройки функциональное тестирование может быть выполнено с помощью сложного программного обеспечения для тестирования.
Эффективные функциональные тесты могут применяться в качестве тестов при вводе в эксплуатацию и техническом обслуживании благодаря их способности тестировать логику. Как правило, изменения настроек не вносятся для тестирования, и для оценки соответствия/несоответствия иногда может потребоваться измерение выходного контакта в сочетании с отчетом о событиях реле и/или данными о последовательности событий (SER).
Экран FasFault от ENOSERV Vector, показывающий неисправности вдоль моделируемой линии. |
Тестирование методом «черного ящика»
Тестирование методом «черного ящика» — самый простой подход. Этот подход не касается индивидуальных настроек и/или логики реле. Вместо этого тестирование методом «черного ящика» фокусируется на компонентах реле, которые подключают реле к общей энергосистеме. Сюда входит проверка настроек реле, входов реле, выходных контактов и сигналов переменного тока (напряжение/ток).
Для энергокомпаний, которые должны соответствовать стандартам Североамериканской корпорации по надежности электрооборудования (NERC), требования к тестированию реле должны быть выполнены на основе стандарта PRC-005-2. В центре внимания PRC-005-1, который постепенно прекращается, было обеспечение наличия программы технического обслуживания для тестирования и обслуживания систем релейной защиты. Определенные методы тестирования не были установлены, равно как и интервалы тестирования. PRC-005-2 заменяет PRC-005-1. PRC-005-3 находится в стадии разработки и расширяет 005-2 за счет включения автоматического повторного включения. PRC-005-2 устанавливает максимальные интервалы тестирования и содержит подробную информацию о требованиях к тестированию компонентов системы защиты. Изменением в этом новом стандарте является классификация реле защиты на две основные категории: микропроцессорные и немикропроцессорные, а также классификация микропроцессорных реле как контролируемых и неконтролируемых.
Для немикропроцессорных реле традиционные методы тестирования, используемые многими, тестирование элементов по-прежнему является методологией тестирования, описанной в PRC-005-2. Это необходимо для правильной калибровки и настройки электромеханических реле.
В отчете ENOSERV PowerBase отображаются даты испытаний и интервалы между ними. |
Требования к тестированию микропроцессорных реле сосредоточены на четырех основных областях:
• Проверка настроек,
• Аналоговые входы (напряжения/токи),
• Дискретные выходные контакты и
• Дискретные входы.
Таким образом, метод тестирования «черный ящик» соответствует требованиям NERC.
Будь то функциональное тестирование или тестирование методом «черного ящика», использование программного обеспечения для динамического тестирования является логичным выбором для проведения тестирования. Динамические тесты управляют ретрансляционными наборами тестов для запуска в серии определенных последовательностей, называемых состояниями, такими как предаварийное, аварийное и послеаварийное. Такие пакеты, как программа ENOSERV RTS, в сочетании с опцией динамического тестирования Vector позволяют сделать еще один шаг вперед. Он имеет логику FasFault, которая может автоматически получать тесты из настроек, необходимых для создания динамических тестов, которые можно использовать для управления выходными контактами. В сочетании с возможностью считывания и сравнения настроек программное обеспечение RTS можно настроить для автоматизированного черного ящика или функционального тестирования.
Использование тестирования элементов для микропроцессорных реле, вероятно, сократится, отчасти из-за его отмеченных недостатков. Выбор между функциональным тестированием и тестированием методом «черного ящика» менее ясен, потому что оба имеют свои преимущества и недостатки. Однако ясно одно, независимо от используемого метода тестирования: документация по тестированию имеет решающее значение, особенно если приложение реле находится под эгидой NERC. Отслеживание интервалов тестирования, предыдущих дат тестирования и последних дат тестирования — все это часть данных, которые необходимо предоставить во время аудита. Часто требуется подробный отчет о тестировании подмножества полного списка. Сохранение этих данных в виде бумажной копии может привести к тому, что на отслеживание дат и сбор данных будет потрачено много времени. Чем больше количество реле для отслеживания, тем более сложной может быть эта задача. Хранение всех этих данных в централизованной базе данных с возможностью извлечения данных и составления аудиторских отчетов быстро становится необходимостью для подготовки к проверкам NERC. Эти отчеты могут предотвратить кризис в последнюю минуту, связанный с обнаружением пропущенных реле, путем постоянного отслеживания дат тестирования, а также предоставить данные, необходимые для аудиторских отчетов. Существует множество различных программ баз данных реле, некоторые из которых созданы в домашних условиях, другие коммерческие. Независимо от правил NERC, зависимость от этих баз данных будет только расти.
Об авторе: Скотт Хелбинг получил степень бакалавра и магистра в области электротехники в Университете штата Аризона и является лицензированным профессиональным инженером в Аризоне и Неваде. Хелбинг проработал более 23 лет в электроэнергетике, большую часть времени занимаясь защитой систем. Хелбинг в настоящее время является исполнительным инженером-разработчиком ENOSERV.
Как указано на веб-сайте, NERC стремится обеспечить надежность энергосистемы в Северной Америке с 1968. В последние годы это превратилось в новые стандарты, охватывающие многие аспекты энергетической отрасли. Одной из таких категорий является защита и контроль (PRC). В эту категорию входит набор стандартов надежности PRC-005. PRC-005 ориентирован на обслуживание системы защиты.
Реле — Универсальные микропроцессорные реле максимального тока; Типовые испытания
Универсальное микропроцессорное реле максимального тока
Электромеханические реле разработаны специально для
приложений защиты и они обычно имеют ограниченную настройку
спектр. Например, другое реле необходимо, когда «сильно обратное»
требуется характеристика или если требуется настройка, выходящая за пределы
диапазон стандартного реле. Это означает, что в то время, когда
проектируется и уточняется электроэнергетическая система, значительная
следует уделить внимание как типу защиты, так и характеристике
которые потребуются, и вероятная настройка реле для обеспечения
что указано правильное реле.
Концепция многих современных микропроцессорных реле заключается в обеспечении
реле защиты, которое покрывает все вероятные требования защиты в
одно реле.
Включает широкий диапазон настроек и, кроме того, несколько выбираемых
характеристики и опции, охватывающие множество приложений защиты.
Микропроцессорные реле максимального тока обычно выбираются для определенных целей.
время, нормальная инверсия, очень инверсия, экстремально инверсия, давняя инверсия и иногда
тепловая характеристика, чтобы покрыть все возможные области применения
требования. Кроме того, часто предоставляется несколько вариантов вывода
чтобы пользователь мог выбрать, например, требуется ли ему
пусковой выходной контакт перегрузки по току или нет. С точки зрения пользователя
с точки зрения, эта задержка в характеристике решения и диапазоне настройки
требуется к моменту ввода в эксплуатацию.
Концепция универсального реле направлена на повышение доступности
реле защиты от заводов-изготовителей, сделав их «стоковыми»
предмет. С производственной точки зрения это сводит к минимуму количество
типов реле, которые должны быть изготовлены и храниться на складе, и позволяет
обеспечить более быстрое и качественное обслуживание пользователей защиты
реле.
Это также приводит к снижению стоимости реле защиты за счет уменьшения
количество вариаций.
+—+ обобщает доступные характеристики и диапазоны настройки
современного микропроцессорного реле максимального тока по сравнению с типичным
индукционное дисковое реле максимального тока IDMT.
===
Статические (цифровые) электромеханические характеристики Выбираемые Отдельные
реле
Определенное время или — Определенное время и нормальная инверсия или нормальная инверсия и очень
обратный или очень обратный и очень обратный или очень обратный и длинный
инверсная по времени или инверсная по длительному времени Токовые входы 1 A и 5 A 1
A или 5 A Выдерживаемый тепловой ток Непрерывный: 3 A/15 A 2 × настройки
ток В течение 10 с: 25 А/100 А — В течение 3 с: — 20 А/100 А В течение 1 с:
100 А/300 А —
Уставка перегрузки по току Непрерывная Уставка штекера 50–500 % 50–200 % в 7
шаги
Настройка замыкания на землю Непрерывная Настройка штекера
10-80% 10-40% в 7 шагов или 20-80% в 7 шагов
Множитель времени Непрерывный; Непрерывный 0,05-1,0 0,1-1,0
Максимальный ток высокой уставки Включено Дополнительное дополнение 0,5-40 раз
Высокое время задержки Включено Дополнительное дополнение 0,05-300 с
+—+ Сравнение микропроцессора и электромеханического реле
===
Технические характеристики современного микропроцессорного реле
Нагрузка трансформатора тока
Один из недостатков реле ИДМТ индукционного диска
Тип заключается в том, что они имеют относительно высокую нагрузку CT по сравнению с
статические реле IDMT. Омическое значение этих нагрузок изменяется в зависимости от
Настройки. При уменьшении настройки увеличивается нагрузка на ТТ.
Индукционные дисковые реле имеют нагрузку, обычно определяемую как 3 ВА.
С другой стороны, современные статические реле имеют очень низкую нагрузку.
менее 0,02? для входа 5 А и 0,10 ? на вход 1 А, который
не зависит от настройки. В таблице ниже приведены рассчитанные
омическая нагрузка индукционного реле на 1 А при различных настройках по сравнению
к микропроцессорному реле максимального тока. (Также см. начало
этого раздела.) Основным последствием высокого бремени является
плохая работа комбинации ТТ/реле при высоком токе короткого замыкания
условиях, особенно при использовании низких коэффициентов ТТ. Высокое бремя
может повлиять на фактическую первичную настройку, достигаемую комбинацией ТТ/реле.
Пример ниже показывает, что с электромеханическим реле
фактическая первичная настройка увеличивается, даже если настройка штекера
уменьшено на реле.
Настройка (%) Нагрузка реле индукционного диска (?) Реле микропроцессора
Бремя (?)
+—+ Сравнение нагрузок ТТ в ? эквивалентных реле 1 А
индукционных дисковых и микропроцессорных типов
Для статического реле возможна почти любая первичная настройка. Этот
означает, что в распределительной сети, использующей статические реле, координация реле
по-прежнему возможно при высоких уровнях отказа даже для очень низкого реле
уставка тока и низкие коэффициенты трансформации трансформатора тока.
Точность настроек
Настройки тока и множителя времени на микропроцессорном реле
выполняются с помощью цифрового дисплея, который является частью
единица измерения. Точность и повторяемость настроек
на этом типе реле намного больше, чем на электромеханическом
реле.
Точность настройки ±1% и рабочая точность ±3% от заданного
значение для статического реле очень благоприятное по сравнению с ±7,5%
точность электромеханического устройства. Точность электромеханического
реле также зависит от частоты и наличия гармоник
дополнительно влияет на точность.
Отвод реле (A) Действующая первичная уставка (о.е.) — Фактическая уставка — Теоретическая
настройка
++++ Первичная настройка отвода реле
Это более высокая точность и повторяемость статического реле, как правило,
независимо от гармоник, в сочетании с незначительными средствами «перерегулирования»
что теперь возможны сокращенные интервалы оценок, особенно когда
эти реле используются в сочетании с более быстродействующими элегазовыми и вакуумными
Распредустройство. Это становится ясно, если вспомнить, что время градации
зависят от следующего:
• Ошибки в ТТ
• Ошибки времени работы реле
• Время перерегулирования реле
• Время работы автоматического выключателя
• Запас прочности.
Целесообразно рассматривать интервалы градации всего 0,2 с.
при использовании микропроцессорных реле в сочетании с элегазом или вакуумом
автоматических выключателей по сравнению с 0,4 ~ 0,5 с, необходимыми для электромеханических
те.
Время сброса
Электромеханические реле IDMT имеют время возврата до 10 с при
настройки множителя времени = 1, что означает, что при АПВ
последовательностей может иметь место эффект интеграции и координация
можно потерять. Такая ситуация может возникнуть, когда диск повернулся на некоторое время.
расстояние в ответ на неисправность в сети, устраненную, возможно,
какой-нибудь другой выключатель с функцией автоматического повторного включения. Если неисправность
все еще присутствует при повторном включении выключателя и если диск не
полностью вернется в исходное положение, реле займет меньше времени
чем рассчитано на поездку.
Тогда возможно несогласованное отключение. Время сброса статических
реле ничтожны.
Пусковые характеристики
Реле ИДМТ индукционного дискового типа является электромеханическим
устройство, в состав которого входят механические детали, такие как диск, подшипники,
пружины, контакты и т. д., подверженные некоторой механической инерции.
Когда ток превышает настройку, диск только начинает двигаться
где-то между 103 и 110% настройки и закрывается на
токи между 115 и 120% от уставки.
Статические реле имеют определенную точку срабатывания в пределах 5% от тока.
установка, и это инициирует временные характеристики. Пикап
обычно сопровождается светодиодной индикацией, что упрощает проверку
точность установки тока при проверке реле.
На некоторых статических реле этот сигнал «пуск» доступен на отдельном
пара выходных контактов, которые можно использовать для индикации или запуска
простая схема защиты шин. Этот тип защиты шин
при использовании на распределительном устройстве MC с металлическим покрытием превосходит утечку в корпусе
защита, потому что она покрывает как фазовые замыкания в распределительном устройстве, так и предотвращает
необходимость изоляции распределительного устройства и кабельных вводов от
земля. Проиллюстрирован принцип этого вида защиты.
Шинопровод:
++++ Схема защиты шин с использованием пускового контакта статического
реле максимального тока I1>, I2>, I3> = максимальный ток отходящего фидера
реле
= Реле максимального тока ввода шин
= Реле блокировки
= Таймер блокировки
= Главное реле отключения (ввод)
++++ Схема защиты шин с использованием пускового контакта статического
реле максимального тока
Двойные блоки настроек
Некоторые цифровые реле теперь имеют двойную настройку.
банка, что обеспечивает полное дублирование всех настроек и операционных
поменять местами. Настройка 1 или настройка 2 могут быть выбраны на реле,
через систему последовательной связи или удаленный переключатель, который может
быть выходным контактом другого реле или вспомогательного выключателя
выключатель.
Во многих случаях при настройке реле, как в показанном примере,
мы сталкиваемся с необходимостью настроить реле на самое низкое или среднее значение.
значение двух возможных настроек. Теперь мы можем иметь обе настройки, рассчитанные
точно, и переключайтесь с настройки 1 на настройку 2 по желанию.
Этот блок с двумя настройками также может быть полезен в кольцевой главной цепи,
которые могут открываться в разных местах, что требует различных
настройки, когда реле может находиться в двух разных местах в двух радиальных
кормушки.
Открытый ++++ Открытый кольцевой защитный кожух
++++ Защита параллельного фидера
Элемент МТЗ с высокой уставкой
В микропроцессорных реле максимального тока и замыкания на землю
элемент максимального тока предоставляется в качестве стандартной функции и часто
имеет таймер, связанный с ним, чтобы обеспечить временную задержку. Если не требуется,
его можно установить как «не обслуживаемый». Из-за измерения
метод, переходный перерасход очень низок, а мгновенный
уставка перегрузки по току может быть установлена намного ближе к максимальному току короткого замыкания
неисправности на удаленном конце фидера. Временное превышение
это тенденция реле реагировать на смещение постоянного тока, которое
обычно присутствует в большинстве форм тока короткого замыкания. Чтобы избежать этой проблемы
на электромеханических реле настройка высокоуправляемого элемента
должен быть как минимум в два раза больше расчетного максимального тока короткого замыкания, что делает
защита менее эффективна.
Максимальная токовая защита с высокой уставкой особенно полезна при
сторона напряжения трансформатора, где он обеспечивает быструю защиту
для большинства неисправностей на стороне ВН, в то время как МТЗ с выдержкой времени
реле обеспечивает защиту от неисправностей на стороне более низкого напряжения
трансформатора.
Защита от отказа выключателя
Современные микропроцессорные реле теперь снабжены отказом выключателя.
защита. Когда главный отключающий контакт реле сигнализирует об отключении
к автоматическому выключателю и если после предварительно установленных задержек (скажем, 150 мс)
ток все еще течет через реле, это указывает на то, что
выключатель не разомкнулся. Реле со вторым отключающим контактом
посылает другой сигнал на вторую катушку отключения в том же выключателе или
второй прерыватель.
Цифровой дисплей
Большинство современных микропроцессорных реле снабжены
отображение буквенно-цифровых данных. Дисплей используется для следующего:
- • Точные настройки реле: настройки регулируются с помощью
потенциометров или программного обеспечения, но фактическое значение
настройка точно отображается в окне дисплея. - • Измеренные значения: такая информация, как измеренные значения
различные параметры могут отображаться в циклическом порядке, выбирая
последовательности отображения или по умолчанию. - • Запомненная информация об ошибке: когда воспроизведение работает в течение
неисправности, значения измеренных параметров и времени сохраняются
в памяти. Эта информация может быть позже вызвана для помощи в
анализ причины неисправности. - • Индикация и информация о состоянии: Другие функции и информация
такие как количество пусков, информация о блокировке и т. д. могут быть
отображается для приложений управления двигателем.
Запомненная информация о неисправности
Микропроцессорные реле, которые предоставляют запомненную информацию о неисправностях,
были доступны в течение нескольких лет, но эта информация была
изначально ограничивается максимальным значением измеряемого тока или
самая последняя неисправность. Развитие цифровых технологий в наши дни
позволяют проводить гораздо более полный анализ неисправностей с
количество запомненных значений трехфазных токов нулевой последовательности
ток, максимальный потребляемый ток (15 мин) продолжительность запуска
низкий и высокий установленный перегрузки по току. Есть возможности
храните эти данные на жестких дисках, подключенных на постоянной основе
для последующего поиска.
===
Реле Длительность события (n), запуск этапа l0>>; 9 Последние
записано, событие (n), ток по фазе L1 Последнее записано, событие (n),
ток в фазе L2 Последнее записанное событие (n), ток в фазе
L3 Максимальное значение потребляемого тока в течение 15 мин. Продолжительность события (n),
запуск этапа l>
Продолжительность события (n), начало стадии l>>
Продолжительность события (n), начало этапа l0>
Последнее зарегистрированное событие (n), ток нейтрали l
Событие (n-1), ток по фазе L1 Событие (n-1), ток по фазе L2
Событие (n-1), ток по фазе L3 Длительность события (n-1), начало
ступени l>
Длительность события (n-1), начало этапа l>>
Длительность события (n-1), начало этапа l0>
Событие (n-1), ток по фазе L1 Продолжительность события (n-1), запуск
этапа л
Событие (n-2), ток по фазе L1 Событие (n-2), ток по фазе L2
Событие (n-2), ток по фазе L3 Длительность события (n-2), запуск
ступени l>
Длительность события (n-2), начало этапа l>>
Длительность события (n-2), начало этапа l0>
Длительность события (n-2), начало этапа l0>>
Событие (n-2), ток по фазе L1
Событие (n-3), ток по фазе L1 Событие (n-3), ток по фазе L2
Событие (n-3), ток по фазе L3 Длительность события (n-3), начало
ступени l>
Длительность события (n-3), начало этапа l>>
Длительность события (n-3), начало этапа l 0>
Длительность события (n-3), начало этапа l 0>>
Событие (n-3), ток на фазе L1
Событие (n-4), ток по фазе L1 Событие (n-4), ток по фазе L2
Событие (n-4), ток по фазе L3 Длительность события (n-4), начало
ступени l>
Продолжительность события (n-4), начало этапа l>>
Продолжительность события (n-4), начало стадии l >
Длительность события (n-4), начало этапа l0>>
Событие (n-4), ток по фазе L1
Кол-во ступеней l> запущено с момента последнего сброса Кол-во ступеней l>>
начинается с момента последнего сброса Nbr этапа l0> начинается с момента
последний сброс Nbr of l0> этап начинается с момента последнего сброса
++++ Пример запомненной информации о неисправности
===
Требования к вспомогательному питанию
Электромеханические реле максимального тока IDMT не требуют внешнего
источник вспомогательного питания для управления реле. Они берут свою силу
требования со стороны СТ и это основная причина их
высокое бремя, упомянутое ранее. Однако этот «нулевой разряд батареи»
в условиях затишья позволило коммунальным инженерам разместиться
отключения аккумуляторов и зарядных устройств ограниченной емкости на малых станциях
только для отключения.
С введением статических реле, которые требуют вспомогательного
источник питания для управления электронными схемами и выходными реле,
пользователи не хотели менять эти маленькие батареи и зарядные устройства
меры для удовлетворения дополнительных потребностей в мощности. Это
обычно это не проблема на больших станциях, потому что батарея станции
обычно имеет достаточную мощность для вспомогательного питания реле, обычно
при напряжении 30 В постоянного тока, 110 В постоянного тока или 220 В постоянного тока. Некоторые производители
преодолел эту проблему, создав дополнительную плату питания трансформатора тока.
вариант. Тем не менее, это, как правило, сводит на нет одно из основных преимуществ
статических реле, что является их низкой нагрузкой ТТ.
Следовательно, в микропроцессорных реле много усилий было приложено.
сделано для максимально возможного снижения требований к вспомогательному питанию
с помощью схемных технологий, таких как CMOS, которые требуют очень мало
сила. Требования к вспомогательной мощности 3 Вт и ниже могут быть достигнуты
в зависимости от типа реле.
Для дальнейшего упрощения универсальные блоки питания для реле
были разработаны для работы в широком диапазоне напряжений и охватывают
несколько «стандартных» напряжений. Например универсальный блок питания 80-265 В.
источник питания подходит для станционных батарей 110 В постоянного тока или 220 В постоянного тока и будет
работают вплоть до 80 В. Этот тип источника питания является независимым
полярности и может питаться от переменного или постоянного тока. Он использует импульс
метод широтной модуляции (ШИМ), который является саморегулирующимся, коротким
цепь и защита от перегрузки. Он также защищен от пульсаций и переходных процессов.
во вспомогательном напряжении питания. На практике напряжение батареи в
подстанции может изменяться в широких пределах. Во время «форсированной» зарядки
цикл напряжение может быть до 30% выше, чем обычно и часто
была причиной перегрева источника питания в статических реле первых дней.
И наоборот, при низком уровне заряда напряжение может упасть как
ниже 80% от номинала. Универсальный блок питания может легко вместить
эти широкие колебания без какого-либо дополнительного нагрева или потери
спектакль. Показана блок-схема.
Регулируемый выход:
Вход 80–265 В переменного или постоянного тока Обратная связь — Сглаживающий конденсатор — Выпрямитель — Изоляция
трансформатор — тиристорный выпрямитель — сглаживающий конденсатор — ширина импульса
регулятор
++++ Блок-схема широтно-импульсной модуляции (ШИМ) с саморегулированием
блок питания
Некоторые преимущества универсального блока питания с ШИМ-управлением
единицы следующие:
- • Одно и то же реле может использоваться в нескольких приложениях для широкого
диапазон напряжения батареи, приводящий к одному источнику питания для всех
стандартные напряжения аккумуляторов от 30 до 220 В. - • Колебания заряда батареи из-за зарядного устройства не влияют на повтор
спектакль. - • Низкое напряжение батареи в разумных пределах не влияет
производительность эстафеты.
На небольших станциях, где аккумуляторная батарея недоступна или экономична,
вспомогательное питание может быть организовано от конденсаторного накопителя, питаемого
как от CT, так и от PT. Этот блок будет обеспечивать вспомогательную
подача питания на реле, даже если ток в первичной обмотке отсутствует
схема. Из-за реле, универсального источника питания, колебаний
напряжения из-за изменений в питании не влияют на реле
спектакль. Типичное подключение конденсаторного накопителя, питающего
показано реле, использующее саморегулирующийся источник питания ШИМ. конденсатор
блок хранения также обеспечивает энергию для отключения автоматического выключателя
где нет отключаемой батареи.
Вспомогательное напряжение для защитного реле— Размыкающий контакт
защитное реле.
++++ Блок накопления конденсаторов питается как от ТТ, так и от
ТТ для подачи вспомогательного питания на реле и отключения
автоматический выключатель
Гибкий выбор конфигурации выходного реле
С помощью шести выходных реле (два тяжелых и три средних
долг) и полностью гибкая программа переключения программного обеспечения, мы
можно выбрать любую функцию для работы с любой комбинацией выходных данных
реле, включая различные операции «пуска».
Схема сигналов — Дистанционные настройки — Сброс реле;
SGB/5 SGB/6 СБРОС ОТКЛЮЧЕНИЯ
++++ Гибкий выбор конфигураций выходных реле
Типовые испытания статических реле
Типовые испытания
Чтобы гарантировать, что реле статической защиты всех типов соответствуют
разумные требования и подходят для приложений для питания
системные сети, многие национальные организации по стандартизации, такие как BEAMA,
ANSI, SEN и т. д. ввели строгие требования к испытаниям статических
реле. Эти требования в настоящее время включены в международный
рекомендации МЭК. Обычно проводятся следующие электрические типовые испытания.
применяется производителями для обеспечения соответствия реле требованиям
МЭК 255:
• Испытательное напряжение изоляции: 2 кВ, 50 Гц, 1 мин. IEC 255-5
• Импульсное испытательное напряжение: 5 кВ, 1,2/50 мкс, 0,5 Дж IEC 255-5
• Тест высокочастотного интерфейса: 2,5 кВ, 1 МГц 255-6
• Испытание на искровые помехи: 4–8 кВ SS 436 15 03.
Самоконтроль

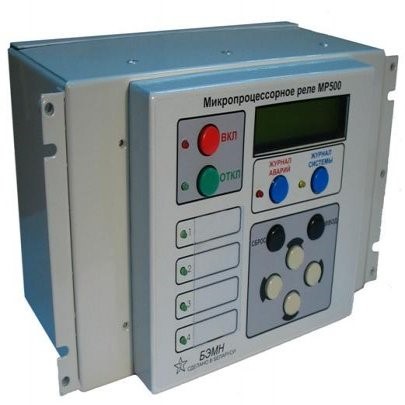

Возможно, самая важная функция, представленная микропроцессором.
реле является то, что непрерывного самоконтроля. Один из классических
Проблемы старых реле защиты заключаются в отсутствии каких-либо
готовые средства для выявления неисправности в реле. В качестве защитных реле
большую часть жизни находятся в спокойном состоянии, обычные вторичные
тесты на впрыск необходимы, чтобы убедиться, что реле в рабочем состоянии.
Микропроцессорные реле, с другой стороны, используют свою мощность
в периоды покоя для постоянного контроля своих цепей и будет
подать сигнал тревоги в случае сбоя. Цифровое считывание может быть
используется для диагностики проблемы. Это повышает надежность системы защиты.
на постоянной основе и в промежутках между ручными проверками
можно продлить.
Цифровые устройства работают либо на 100%, либо вообще не работают. Следовательно,
очень легко регулярно проверять микропроцессорное реле и добиваться
очень высокая уверенность в том, что реле работает. При нажатии
кнопка, запрашивающая отображение фазного тока, показания
что соответствует показаниям амперметра на панели, подтверждает следующее:
- ТТ исправны
- Проводка от ТТ к реле в порядке
- Реле работает
При необходимости можно выполнить проверку отключения реле, чтобы убедиться, что
контакты релейного выхода работают и выключатель
катушка и механизм в порядке.
Добавить комментарий
