Разрядника принцип работы: Принцип работы разрядника

принцип действия и характеристики / Публикации / Energoboard.ru

10 января 2012 в 14:00

Устройство и принцип действия вентильных разрядников

Основными элементами вентильного разрядника являются искровой промежуток и нелинейный последовательный резистор, которые включаются последовательно между токоведущим проводом и землей параллельно защищаемой изоляции.

При воздействии на разрядник импульса грозового перенапряжения его искровой промежуток пробивается и через разрядник проходит ток. Разрядник таким образом вводится в работу. Напряжение, при котором пробиваются искровые промежутки, называется пробивным напряжением разрядника.

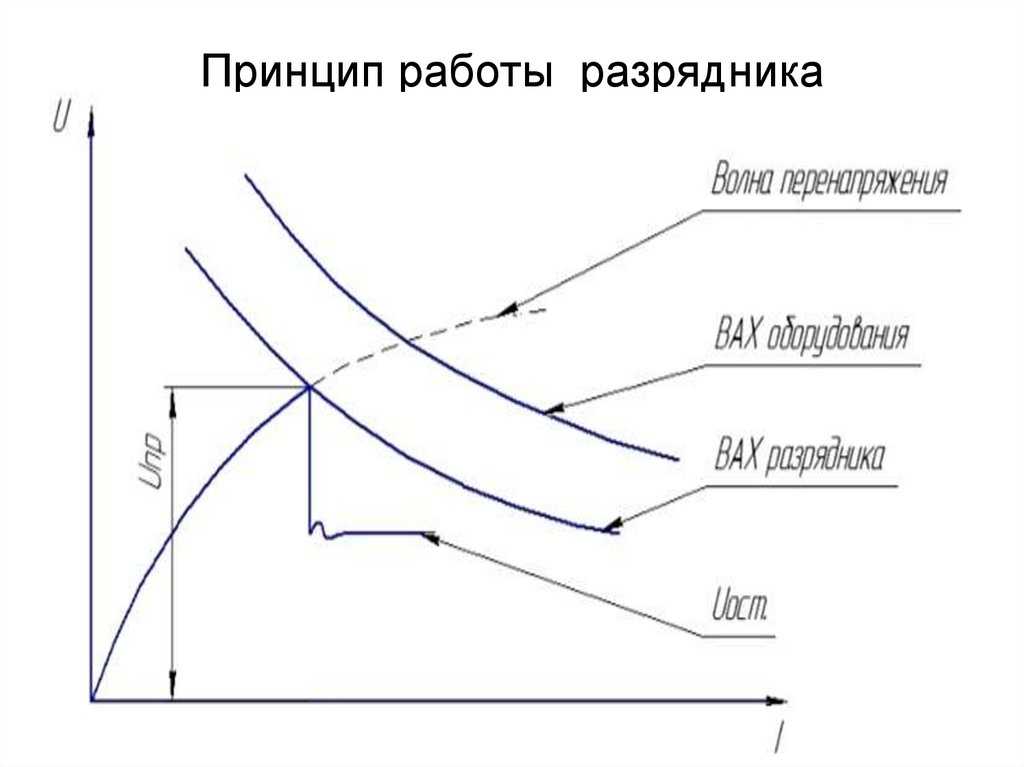

После пробоя искрового промежутка напряжение на разряднике, а значит, и на защищаемой им изоляции снижается до величины, равной произведению импульсного тока Iи на сопротивление последовательного резистора Rи. Это напряжение называется остающимся напряжением Uосн. Его величина не остается постоянной, а изменяется вместе с изменением величины импульсного тока Iи, проходящего через разрядник. Однако в течение всего времени работы разрядника остающееся напряжение не должно повышаться до величины, опасной для защищаемой изоляции.



Рис. 1. Электрическая схема включения вентильных разрядников. ИП — искровой промежуток, Rн — сопротивление нелинейного последовательного резистора, U — импульс грозового перенапряжения, И — изоляция защищаемого объекта.

После прекращения протекания импульсного тока через разрядник продолжает проходить ток, обусловленный напряжением промышленной частоты. Этот ток называется сопровождающим. Искровые промежутки разрядника должны обеспечить надежное гашение дуги сопровождающего тока при первом прохождении его через нуль.



Рис. 2. Форма импульса напряжения до и после срабатывания вентильного разрядника. tр — время срабатывания разрядника (время разряда), Iи — импульсный ток разрядника.

Напряжение гашения вентильных разрядников

Надежность гашения дуги искровым промежутком зависит от величины напряжения промышленной частоты на разряднике в момент гашения сопровождающего тока. Максимальная величина напряжения, при которой искровые промежутки разрядников надежно разрывают сопровождающий ток, называется наибольшим допустимым напряжением или напряжением гашения Uгаш.

Величина напряжения гашения вентильного разрядника задается режимом работы электроустановки, в которой он работает. Так как при грозовых воздействиях могут происходить одновременно замыкание одной фазы на землю и работа вентильных .разрядников на других неповрежденных фазах, то напряжение на этих фазах при этом повышается. Напряжение гашения вентильных разрядников выбирается с учетом подобных повышений напряжения.

Для разрядников, работающих в сетях с изолированной нейтралью, напряжение гашения принимается равным Uгаш=1,1 х 1,73 х Uф = 1,1 Uн, где Uф — рабочее фазное напряжение.

При этом учитывается возможность повышения напряжения на неповрежденных фазах до линейного при замыкании одной фазы на землю и еще на 10% из-за регулирования напряжения потребителя. Следовательно, наибольшее рабочее напряжение разрядника составляет 110% номинального линейного напряжения Uном.

Для разрядников, работающих в сетях с глухо заземленной нейтралью, напряжение гашения составляет 1,4 Uф, т. е. 0,8 номинального линейного напряжения сети: Uгаш = 1,4 Uф = 0,8 Uном. Поэтому такие разрядники иногда называются 80%-ными.

Искровые промежутки вентильных разрядников

Искровые промежутки вентильных разрядников должны удовлетворять следующим требованиям: иметь стабильное пробивное напряжение при минимальных разбросах, иметь пологую вольт-секундную характеристику, не изменять свое пробивное напряжение после многократных срабатываний, гасить дугу сопровождающего тока при первом переходе его через нулевое значение. Этим требованиям удовлетворяют многократные искровые промежутки, которые собираются из единичных искровых промежутков с малыми воздушными зазорами. Единичные искровые промежутки включаются последовательно и на каждый из них при наибольшем допустимом напряжении приходится около 2 кВ.

Деление дуги на короткие дуги в единичных искровых промежутках повышает дугогасящие свойства вентильного разрядника, что объясняется интенсивным охлаждением дуги и большим падением напряжения у каждого электрода (эффект катодного падения напряжения).

Напряжение пробоя искровых промежутков вентильного разрядника при воздействии атмосферных перенапряжений определяются его вольт-секундной характеристикой, т. е. зависимостью времени разряда от амплитуды импульса перенапряжения. Время разряда — это время от начала воздействия импульса перенапряжения до пробоя искрового промежутка разрядника.

Для эффективной защиты изоляции вольт-секундная характеристика ее должна лежать выше вольт-секундной характеристики разрядника. Сдвиг вольт-секундных характеристик необходим для того, чтобы сохранить надежность защиты при случайном ослаблении изоляции в эксплуатации, а также из-за наличия зон разброса разрядных напряжений как у самого разрядника, так и у защищаемой изоляции.

Вольт-секундная характеристика разрядника должна иметь пологую форму. Если она будет крутой, как это показано на рис. 3 пунктиром, то это приведет к тому, что разрядник потеряет универсальность, так как для каждого вида оборудования, обладающего индивидуальной вольт-секундной характеристикой, потребуется свой специальный разрядник.



Рис. 3. Вольт-секундные характеристики вентильных разрядников и защищаемой ими изоляции.

Нелинейный последовательный резистор. К нему предъявляются два противоположных требования: в тот момент, когда через него проходит ток молнии, его сопротивление должно уменьшаться; тогда же когда через него проходит сопровождающий ток промышленной частоты, оно должно, наоборот, увеличиваться. Таким требованиям удовлетворяет карборундовое сопротивление, которое изменяется в зависимости от приложенного к нему напряжения: чем выше приложенное напряжение, тем ниже его сопротивление и, наоборот, чем ниже приложенное напряжение, тем больше его сопротивление.

Кроме того, последовательно включенное карборундовое сопротивление, являясь активным сопротивлением, уменьшает сдвиг по фазе между сопровождающим током и напряжением, а при одновременном переходе их через нулевое значение гашение дуги облегчается.

С повышением напряжения величина сопротивления запорных слоев падает, что обеспечивает прохождение больших токов при относительно небольших падениях напряжения.

HTML clipboardЗависимость напряжения на разряднике от величины проходящего через него тока (вольт-амперная характеристика) приближенно выражается уравнением:

U=СIα,

где U — напряжение на сопротивлении нелинейного резистора вентильного разрядника, I — ток, проходящий через нелинейный резистор, С — постоянная, численно равная сопротивлению при токе 1 А, α — коэффициент вентильности.

Чем меньше коэффициент α, тем меньше изменяется напряжение на нелинейном резисторе при изменении проходящего через него тока и тем меньше остающееся напряжение на вентильном разряднике.

Величины остающихся напряжений, приводимые в паспорте вентильного разрядника, даются для нормированных импульсных токов. Величины этих токов лежат в пределах 3 000—10000 А.

Каждый импульс тока оставляет в последовательном резисторе след разрушения — происходит пробой запорного слоя отдельных зерен карборунда. Многократное прохождение импульсов тока приводит к полному пробою резистора и разрушению разрядника. Полный пробой резистора наступает тем скорее, чем больше амплитуда и длина импульса тока. Поэтому пропускная способность вентильного разрядника ограничена. При оценке пропускной способности вентильных разрядников учитывается пропускная способность и последовательных резисторов и искровых промежутков.

Резисторы должны выдерживать без повреждения 20 импульсов тока длительностью 20/40 мкс с амплитудой, зависящей от типа разрядника. Например, для разрядников типов РВП и РВО напряжением 3 — 35 кВ амплитуда тока равна 5000 А, типа РВС напряжением 16 — 220 кВ — 10 000 А и типов РВМ и РВМГ напряжением 3 — 500 кВ — 10000 А.

Для повышения защитных свойств вентильного разрядника нужно снижать остающееся напряжение, чего можно достичь уменьшением коэффициента вентильности α последовательного нелинейного резистора при одновременном повышении дугогасящих свойств искровых промежутков.

Повышение дугогасящих свойств искровых промежутков дает возможность увеличить сопровождающий ток, обрываемый ими, а следовательно, позволяет уменьшить сопротивление последовательного резистора. Техническое усовершенствование вентильных разрядников в настоящее время идет именно этими путями.

Следует отметить, что в схеме вентильного разрядника важное значение имеет заземляющее устройство. При отсутствии заземления разрядник работать не может.

Заземления вентильного разрядника и защищаемого им оборудований объединяются. В тех случаях, когда вентильный разрядник по каким-либо причинам имеет отдельное от защищаемого оборудованиязаземление, величина его нормируется в зависимости от уровня изоляции оборудования.

Источник:

Школа Электрика

8321

Закладки

Новинки: преобразователи тока и напряжения от компании “Энергометрика”

Сегодня, в 15:53


19

«Удмуртэнерго» подключило к сетям компании строящийся оранжерейный комплекс в Сарапуле

Сегодня, в 14:35


22

Филиал «Калугаэнерго» подключил к электросетям новую котельную в г. Сухиничи

Сегодня, в 11:19


21

Обновлённый комплекс «КОМОРСАН 2.6.» — эффективная система мониторинга и управления ЛЭП

15 декабря в 12:03


62

Нылгинский реабилитационный центр поблагодарил Удмуртэнерго за модернизацию системы освещения

15 декабря в 11:41


52

Сотрудники филиала Калугаэнерго приняли участие в обучающем семинаре по правилам использования средств индивидуальной защиты

15 декабря в 10:23


84

Оборудование «ЗЭТО» повысит энергоснабжения ГОК «Озерный» в Бурятии

14 декабря в 11:58


72

Энергетики «Курскэнерго» готовятся к работе в условиях надвигающейся непогоды

13 декабря в 22:09


67

Обучаем работе со SCADA КРУГ-2000 и контроллерами DevLink-С1000

13 декабря в 17:38


63

Игорь Маковский поблагодарил энергетиков за качественную работу в сложных погодных условиях

13 декабря в 12:48


59

Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности

4 июня 2012 в 11:00


251955

Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35

12 июля 2011 в 08:56


53746

Выключатели нагрузки на напряжение 6, 10 кВ

28 ноября 2011 в 10:00


44685

Распределительные устройства 6(10) Кв с микропроцессорными терминалами БМРЗ-100

16 августа 2012 в 16:00


28491

Элегазовые баковые выключатели типа ВЭБ-110II

21 июля 2011 в 10:00


23334

Признаки неисправности работы силовых трансформаторов при эксплуатации

29 февраля 2012 в 10:00


21215

Оформляем «Ведомость эксплуатационных документов»

24 мая 2017 в 10:00


19613

Правильная утилизация батареек

14 ноября 2012 в 10:00


15074

Схемы и группы соединений обмоток трансформаторов

7 января 2012 в 10:00


14450

Элегаз и его применение. Свойства и производство

7 октября 2011 в 10:00


14030

публикации
Вентильные разрядники: принцип действия и характеристики

8321

Сегодня, в 18:49

книги
Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий

5252

Сегодня, в 18:49

пользователи
Профиль пользователя ID13285

472

Сегодня, в 18:49

товары и услуги
Масло Трансмиссионное ТСзп-8 ТСз-9гип ТМ-5-12рк

881

Сегодня, в 18:49

товары и услуги
Векторные преобразователи Веспер

818

Сегодня, в 18:49

пользователи
Профиль пользователя ID16215

334

Сегодня, в 18:49

пользователи
Профиль пользователя ID17364

347

Сегодня, в 18:49

товары и услуги
Оценка размера ущерба полученного в ДТП экспертиза

720

Сегодня, в 18:49

публикации
Сухие трансформаторы и внешние факторы

1717

Сегодня, в 18:49

товары и услуги
Электропневматический клапан взрывозащ,КВФУ. ЭПК300Пс.Ду100ру25

996

Сегодня, в 18:49

публикации
Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности

251955

Сегодня, в 15:59

справочник
Инструкция по монтажу контактных соединений шин между собой и с выводами электротехнических устройств

75068

Сегодня, в 17:55

справочник
Измерение сопротивления обмоток постоянному току

62461

Сегодня, в 17:42

публикации
Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35

53746

Сегодня, в 18:35

справочник
Инструкция по осмотру РП, ТП, КТП, МТП

49852

Сегодня, в 14:39

пользователи
Профиль пользователя ID7667

47849

Сегодня, в 03:28

справочник
Эксплуатация, хранение и транспортировка кислородных баллонов

46556

Сегодня, в 17:55

публикации
Выключатели нагрузки на напряжение 6, 10 кВ

44685

Сегодня, в 17:39

справочник
Методика измерения сопротивления изоляции

44079

Сегодня, в 16:54

справочник
Положение об оперативно-выездной бригаде района электрических сетей

41610

Сегодня, в 18:35

Информация обновлена сегодня, в 18:48

Евгений


145 Объявлений

522889


106 Объявлений

Николай


69 Объявлений

find2pm


46 Объявлений

Анатолий


44 Объявления

baraboshin


39 Объявлений

Антон


38 Объявлений

Игорь


33 Объявления

Михаил


31 Объявление

Юрий


30 Объявлений

Информация обновлена сегодня, в 18:48

Елена Владимировна


1066 Объявлений

Ирина


972 Объявления

koemz@mail. ru


726 Объявлений

Евгений


691 Объявление

Евгений


426 Объявлений

Сергей


267 Объявлений

Дмитрий


225 Объявлений

Сергей


178 Объявлений

522889


136 Объявлений

Сергей


134 Объявления

Информация обновлена сегодня, в 18:48

Разрядники | Комплексэнерго

Импульсные вспышки напряжения частое явление в электросетях. Причинами их возникновения могут стать разряды в атмосфере, коммутации приборов и ряд других факторов. Невзирая на краткосрочный характер этих перенапряжений, они могут спровоцировать пробой изоляции, приведя к короткому замыканию и негативным последствиям. Для их предупреждения можно было бы применять более прочную изоляцию, но такой вариант существенно повысит стоимость технического оборудования. По этой причине более приемлемым вариантом выступили разрядники, область применения которых определяет их назначение. Их главное функциональное назначение – сдержать перенапряжение в электросетях.

Особенности устройства и действия

Высоковольтные разрядники применяются для предохранения аппаратуры и различных приборов от перепадов тока. Электроды и приспособления для гашения дуги являются основными элементами данного устройства.

Фиксация одного электрода производится на цепи, ко второму подсоединяется заземление. Зазор, создаваемый между ними называемый искровым промежутком, в котором на моменте поднятия напряжения до определенных показателей, происходит пробой. Благодаря этому повышенное напряжение с участка электрической цепи снимается.

Один из наиболее актуальных технических параметров к разряднику заключается в том, что он должен обладать установленным уровнем обеспеченной электропрочности. А именно, при обычной работе электрической сети пробиваться он не должен. Вслед за пробоем активизируется дугогасительное устройство. Под воздействием импульса усиливается ионизация в искровом промежутке. Вследствие этого фазное напряжение, которое работало в режиме нормы, пробивается и вызывает короткое замыкание. Включаются устройства защиты на данном участке. Важный функционал несёт устройство дугогашения: максимально быстро предотвратить замыкание в сети до того, как будут подключены средства защиты.

Газовые разрядники имеют широкое применение. В их составе коаксиальный элемент вкупе с разрядным промежутком короткого времени и патрон заземлитель. В промежуток устанавливается газоразрядный элемент в виде таблетки, который заключен в оболочку из стекла или керамики и со всех сторон оснащен электродами. Газовые элементы (аргон, неон) заполняют внутренную часть оболочки. При повышении напряжения срабатывает защита в разряднике. Высокая температура является толчком к тому, что сопротивление начинает резко падать. Вслед за этим происходит дуговой разряд в 10 вольт. Отдельно взятый разрядник имеет собственное заземление, без него он станет неэффективным.

Кабель в разрядниках соединена с первым электродом. К корпусу разрядника, который заземлен присоединен другой электрод. Когда повышенный импульс максимального напряжения идет через устройство вызывается пробой разрядника, моментально центральная жила электрокабеля технически направляется на землю. Одновременно, значительно падает показатель тока до момента пока дуга не будет погашена. Система размыкается, иначе говоря прибор оказывается в режиме, не способном проводить ток. Обычно, газоразрядную трубку требуется сменить после каждого такого пробоя.

Технические параметры

Всем газоразрядникам присущи отличительные признаки и технические особенности.

• Номинальный разрядный ток. Оценочные требования к устройству обуславливают его возможность выдерживать определенное для импульсного тока показание. Спецификаторы показывают в каких допустимых пределах они могут отклоняться от нормы. Номинальные показатели тока обязательно указываются в спецификациях к каждому отдельному прибору.
• Сопротивление изоляции и ёмкость. В данных разрядниках эти величины достигают более 10 гОм и меньше 1 пФ, вследствие этого данные устройства становятся необходимыми и незаменимыми в различных сетях.
• Статическое напряжение срабатывания. Эта характеристика определяет тип разрядника, который установлен в защитном узле. Его величина равняется напряжению, которого хватает для разжигания разрядника, в условиях постепенного увеличения показателей напряжения.
• Динамическое напряжение срабатывания. Настоящее значение служит своего рода ограничителем, когда происходит стремительный рост напряжения и срабатывает газовый разрядник.

Разновидности разрядников

Трубчатый. Предназначается для дугогашения и изготавливается из полихлорвинила в форме трубки. Обе стороны разрядника оснащены электродами, к одному из которых подведено заземление, второй ставится на наименьшем расстоянии от участка, требующего защиты. Этот интервал регулируется исходя из величины электрического напряжения.

При резком скачке напряжения в сети пробой происходит одновременно в двух местах. Один из них возникает между электродами, второй дает пробой в пространстве защищаемого участка и электрическим прибором. В результате этого, в трубке начинается активная газогенерация, а поток выходящих из камеры газов, собирающийся в выхлопном отверстии в состоянии погасить электродугу.

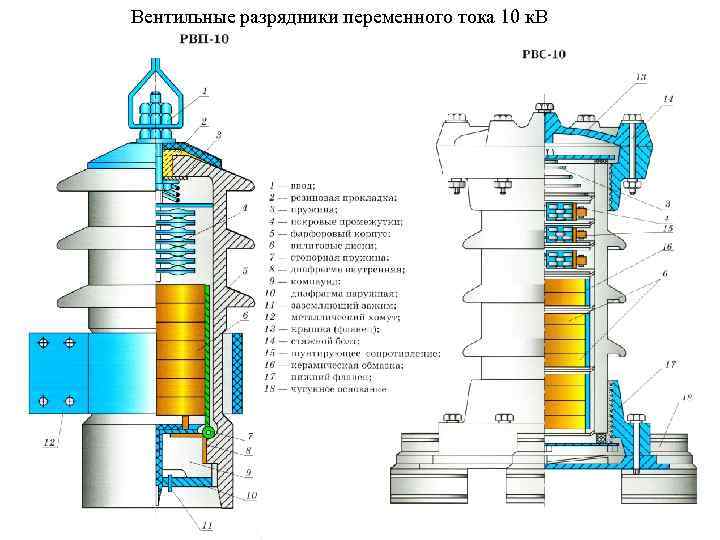

Вентильный. В конструкции этого разрядника имеется две основные части: резистор (один за другим собранные вилитовые диски) и многократный искровой промежуток, включающий в себя ряд однократных. Основные элементы соединяются по порядку. В резисторе предусмотрена герметичная защита, так как его составляющий элемент вилит меняет свои свойства во влажной среде.

Принцип работы состоит в том, что в момент скачка напряжения случается пробой в воздушном промежутке, а резистор служит для того, чтобы понизить показатели тока до отметки свободного погашения воздушного промежутка. Сопротивляемость вилита падает обратно пропорционально силе тока и считается нелинейной. Эта особенность позволяет пропускать больший поток при снижении показателей напряжения. Наибольшей ценностью вентильных разрядников является их бесшумное срабатывание.

Магнитовентильный. Разрядник представляет из себя конструкцию из блоков, которые соединяются последовательно. Каждый входящий в систему блок охватывает отдельные искровые промежутки и магнитные элементы, действующие на постоянной основе. Все блоковые составляющие заключены в цилиндр, изготовленный из фарфора. Когда происходит пробой в отдельных промежутках преобразуется дуга. В свою очередь, магнитное поле воздействует на дугу и заставляет ее вращаться с большой скоростью. Как следствие, погашение дуги происходит в более сжатые временные промежутки.

Нелинейный ограничитель перенапряжения. У данного вида разрядника искровых промежутков нет. Непрерывно следующие друг за другом варисторы составляют ведущую часть конструкции. Собственно, на этих свойствах базируется принцип работы устройства, так как электропроводность варисторов зависит от прикладываемого к нему напряжения.

Пламегаситель — Введение, принцип работы, конструкция

Что такое пламегаситель?

Пламегаситель (или пламегаситель) — предохранительное устройство, устанавливаемое на отверстии ограждения или на соединительном трубопроводе в системе ограждения и пропускающее через себя только газы, жидкости и т. д., но предотвращающее передачу пламени, чтобы предотвратить более крупный пожар или взрыв.

Говоря простым языком, это устройство, которое пропускает только газ, но останавливает распространение пламени.

Примечание. Он также известен как пламегаситель, пламегаситель или пламегаситель.

Необходимо прочитать: — Плавкая вставка

Назначение пламегасителя ?

Основной целью пламегасителя является предотвращение более крупного пожара или взрыва или, можно сказать, прекращение горения топлива путем тушения пламени.

Детали пламегасителя

Основными частями пламегасителя являются

1.Фронт пламени
2.Корпус
3.Элемент пламегасителя поглощает и гасит фронт пламени.
4. Фланец или соединитель для трубы
5. Незащищенная сторона
6. Защищенная сторона

Принцип действия пламегасителя

Пламегаситель работает по принципу гашения и отвода тепла от фронта пламени, движущегося на дозвуковых скоростях (через узкие проходы со стенками из металла или других проводящих материалов), тем самым понижая температуру горящей газовоздушной смеси ниже ее температуры самовоспламенения и, следовательно, предотвращая дальнейшее горение пламени.

Тепло поглощается через каналы (проходы), встроенные в элемент. Эти каналы выбираются и измеряются как MESG (максимальный экспериментальный безопасный зазор) газа для конкретной установки.

Эти проходы могут быть регулярными, например, гофрированная металлическая лента, проволочная сетка или пластина из листового металла с перфорированными отверстиями, или нерегулярными, например, в произвольной упаковке.

Как работает пламегаситель? Как он гасит пламя?

Пламегасители предназначены для пропуска газов или жидкостей и т. д. и предотвращения передачи пламени.

Состоит из пламегасительного фильтра (диска пламегасителя), проставок и корпуса.

Пламенный фильтр состоит из намотанной гофрированной металлической ленточной ячейки пламенного элемента.

При сгорании топлива и воздуха пламя распространяется на негорючую смесь. Объем расширения горючей смеси предварительно сжимает негорючую смесь и ускоряет пламя.

В качестве пламенного фильтра намотана гофрированная металлическая структура, образующая узкий проход.

пламенный элемент из гофрированной металлической ленты 0007.

Когда пламя проходит через пламегаситель, происходит рассеивание тепла в пограничном слое «s», переходящее на большую поверхность длины зазора по сравнению с шириной зазора «D», и при охлаждении ниже температуры воспламенения пламя гаснет. .

Тушение пламени в узком зазоре (тушение пламени) теплообменом

Огнегасящая способность диска определяется шириной зазора и длиной зазора. Чем выше эффективность пожаротушения, тем уже и длиннее зазор. Чем ниже потери давления, тем шире и короче зазор. Эксперименты могут быть использованы для определения наилучшего решения между двумя условиями.

Типы пламегасителей

Пламегасители лучше всего классифицировать в зависимости от их установки или применения, например, лодки, резервуары, вентиляционные трубы и т. д.

Пламегасители подразделяются на три типа в зависимости от их установки:

1. Концевые, атмосферные разрядники – для предотвращения проникновения атмосферного пожара или взрыва в ограждение.

2.Встроенные – для предотвращения распространения взрыва внутри трубопровода.

3. Предварительный объем, тип

1. Концевой пламегаситель

Концевой пламегаситель используется при возгорании или взрыве дефлаграционного типа, при котором горение распространяется через газ или по поверхности взрывчатого вещества с дозвуковой скоростью под действием переноса тепла.

В большинстве конструкций используются отдельные элементы из гофрированных металлических лент, которые обеспечивают передачу тепла, необходимую для гашения пламени.

Концевые пламегасители устанавливаются на конце выхода трубопровода или сосуда для предотвращения проникновения пламени, а не для предотвращения выхода пламени из трубы или сосуда, как это иногда ошибочно делают. Они могут быть установлены практически в любом положении без защитного кожуха, но перевернутая установка не рекомендуется, так как это увеличивает риск захвата тепла и возникновения обратного пламени. Их следует использовать на открытом воздухе, под дождем и снегом, при -капот прикреплен и в обычной вертикальной ориентации.

Примечание. Эти разрядники можно устанавливать в любом требуемом направлении. Однако установка в перевернутом положении не рекомендуется из-за риска обратного выброса.

Где используется :- Используется там, где потенциальный источник воспламенения находится вне сосуда. Эти типы пламегасителей в основном используются в системе вентиляции резервуаров. Это позволяет осуществлять свободную вентиляцию в сочетании с противопожарной защитой.

Обычно эти типы разрядников предотвращают взрыв топливных баков; в случае удара молнии его вентиляционное отверстие забивается.

На судне для хранения резервуара используется этот тип разрядника.

2. Встроенные пламегасители Тип

Встроенные пламегасители устанавливаются в трубопроводных системах для защиты оборудования, расположенного ниже по потоку. Хотя схема, показанная ниже, является типичной, возможно, что источник воспламенения может привести к тому, что пламя будет перемещаться вместе с потоком газа. Если пламя может исходить с любого направления, требуется двунаправленный пламегаситель.

Ориентация трубы обычно не имеет значения, если только жидкость не увлекается газовым потоком и не имеет тенденции скапливаться в пламегасителе. В таких случаях может быть установлен эксцентричный корпус пламегасителя для сбора и отвода жидкости.

Примечание:- на судне, в воздушной стартовой линии используется этот тип пламегасителя

В таких случаях может быть установлен эксцентричный корпус пламегасителя для сбора и отвода жидкости.

Этот пламегаситель предназначен для ограниченного распространения пламени на дозвуковой и сверхзвуковой скорости; он сначала снижает скорость, а затем гасит огонь.

Поскольку скорость пламени и высокая температура высоки, он имеет либо параллельные пластины, либо проволочные калибры в пакетах для более быстрой передачи тепла.

В типичной конфигурации имеет открытую сторону, защищенную сторону и пламегаситель для тушения пожара.

В основе этого явления могут лежать либо системы деструкции паров, либо системы рекуперации паров.

В зависимости от области применения встроенные пламегасители могут быть дефлаграционными или детонационными.

Бывает двух типов

2.1 Поточный дефлаграционного типа

2.2 Поточный детонационный типа

Выбор осуществляется на основе расстояния между; разрядник и потенциальный источник возгорания.

Дефлаграция означает быстрое горение, а детонация означает взрыв.

Пламегаситель встроенного типа

Пламегаситель встроенного типа предназначен для использования в условиях ограниченного распространения пламени.

Расстояние между потенциальным источником воспламенения и местом расположения пламегасителя дефлаграции не должно превышать отношение L/D (длина трубы/диаметр трубы), для которого было одобрено устройство.

В соответствии с EN ISO 16852 отношение L/D должно быть ограничено значением менее или равным 50 Пламегаситель для группы взрывоопасности 2A и 2B 3 (смесь углеводород/воздух) и значением менее или равным 30 для группы взрывоопасности 2c ( водородно-воздушная смесь).

Внутритрубная детонация

Детонация – это взрыв, распространяющийся со сверхзвуковой скоростью. Он влечет за собой повышенное сжатие газов ударными волнами перед пламенем. Для детонации требуются горюче-окислительные смеси, которые достаточно реакционноспособны, чтобы зона горения распространялась на
сверхзвуковая скорость.

Детонации в трубах могут развиваться из дефлаграций, которые после прохождения пламени около 100 Д могут претерпевать переход дефлаграции в детонацию (ДДТ) и затем формировать перегруженную детонацию, которая в конечном итоге заканчивается устойчивой детонацией. Детонационные пламегасители используются, когда отношение L/D превышает указанные выше значения или где местонахождение источника воспламенения неизвестно.

3. Предобъемный тип

Предобъемный разрядник используется, когда потенциальный источник воспламенения находится внутри резервуара или трубопровода с большей площадью поперечного сечения.

Проще говоря, это гораздо более эффективные пламегасители, используемые для предотвращения распространения огня из одной системы или резервуара в другую.

Хотя скорость распространения обычно ниже дозвуковой, создаваемое давление и тепло слишком велики для обычного пламегасителя.

В связи с этим особое внимание следует уделить его конструкции. В результате он немного превосходит обычные огнепреградители.

Обычные линейные или оконечные разрядники предназначены для соответствия ожидаемым условиям. Предварительно объемный линейный или концевой разрядник должен быть в два раза прочнее ожидаемого состояния.

Конструкция пламегасителя

Пламегаситель обычно состоит из корпуса, элемента и соединений с трубопроводом или оборудованием. Элемент представляет собой устройство, которое гасит пламя, и в большинстве конструкций используется тип «фильтра», который обеспечивает небольшие отверстия, через которые может проходить технологический газ, но предотвращает передачу пламени. Фронт пламени разбивается на более мелкие факелы в « фильтр», которые охлаждаются большой теплоемкостью элемента, тем самым гася пламя.

Гофрированные металлические ленты, тканая проволочная сетка, спеченные материалы и сотовые материалы входят в число материалов, используемых для изготовления фильтрующего элемента. Из-за своей конструкции элемент вызывает перепад давления или препятствие для технологического потока. Чтобы компенсировать повышенное сопротивление потоку, площадь элемента обычно больше, чем площадь поперечного сечения трубопровода. Более крупные элементы также обладают более высокой теплоемкостью.

Корпус пламегасителя может быть встроен в корпус элемента или отделен от него. В последнем случае для скрепления используются крепления. Чтобы соответствовать соседнему трубопроводу, торцевые соединения обычно представляют собой фланцевые или резьбовые фитинги.

Другие типы пламегасителей включают пламегасители с небольшим отверстием, которое гарантирует, что скорость испускаемого газа превышает скорость горения этого газа, предотвращая распространение пламени. В качестве альтернативы газ можно барботировать через жидкость или воду, чтобы создать жидкостный барьер, предотвращающий передачу пламени.

Конструкция пламегасителя

Основными частями пламегасителя являются элементы пламегасителя.

В элементах разрядника производства Enardo используются слои металлических лент с гофрированным гофром.

На рисунке выше кружком обозначен канал пламенной ячейки.

Как известно, пламегаситель работает по принципу гашения. Канал пламени помогает гасить пламя и рассеивать тепло.

Пламегаситель для бака

Пламегасители на вентиляционном отверстии для хранения топлива также служат второстепенной цели, позволяя выравниваться давлению воздуха внутри бака при добавлении или удалении топлива, а также предотвращая полет или заползание насекомых в вентиляционный трубопровод и загрязнение топлива в баках и трубах.

Пламегаситель может использоваться для различных целей, в том числе:

1. Прекращение распространения открытого огня
2. Ограничение распространения уже произошедшего взрыва
3. Предотвращение воспламенения потенциально взрывоопасных смесей
4. Ограничение огня внутри a контролируемое место
5. Остановка распространения пламени с дозвуковой скоростью

Применение пламегасителя

• На вентиляционных отверстиях топливных баков
• На трубопроводе топливного газа
• На предохранительных шкафах для хранения красок, аэрозольных баллончиков и других горючих смесей
• На выхлопной системе двигателей внутреннего сгорания
• Переносные пластиковые бензобаки
• Сверхстойкие ромы и другие легковоспламеняющиеся жидкости.
• Лампа Дэви в угольных шахтах.
• Воздухозаборник судовых бортовых двигателей (На патрубок воздушных пусковых магистралей).

FAQ (Часто задаваемые вопросы)

Где требуются пламегасители?

Всегда, когда существует опасность взрыва, вызванного смешиванием горючего газа или пара с воздухом, часто используются пламегасители. Легковоспламеняющаяся комбинация, которая случайно воспламеняется, создаст пламя, которое будет проходить через несгоревшую смесь до тех пор, пока реакция не поглотит все топливо.

Ознакомьтесь с другими важными темами

Главная

Двигатель внутреннего сгорания

Электрика

Важные PDF-файлы

Котлы

Synergy Maritime Em. , 2021

Грозозащитный разрядник клапанного типа представляет собой усовершенствованный и дорогой разрядник, который также называют нелинейным отводом перенапряжения. Разрядник вентильного типа получил свое название из-за того, что нелинейный резистор регулирует сам себя от протекания тока и снижает напряжение при возникновении больших импульсных токов. В нелинейных резисторах используется материал с торговой маркой тирит, поэтому этот разрядник иногда называют грозовым разрядником тиритового типа.

Конструкция грозового разрядника клапанного типа:

Этот разрядник состоит из двух частей. Один из них представляет собой последовательные искровые промежутки, а другой — последовательно соединенные диски с нелинейным резистором. Оба этих отдела помещены в герметичный фарфоровый контейнер, обеспечивающий надежную защиту от атмосферной влаги, конденсата и сырости.

Искровой разрядник представляет собой комбинацию ряда одинаковых искровых разрядников, соединенных последовательно. Каждый разрядник имеет два электрода с фиксированным расстоянием между ними. Дополнительные элементы сопротивления используются для обеспечения равномерного распределения напряжения по промежуткам.

Выше показаны детали конструкции грозового разрядника клапанного типа. Расстояние между последовательными разрядниками предусмотрено таким образом, чтобы оно выдерживало нормальное напряжение цепи. Перенапряжение вызывает пробой разрядника, в результате чего импульсный ток попадает на землю через нелинейные резисторы.

Диски нелинейных резисторов изготовлены из неорганического соединения, такого как тирит или метросил, и соединены последовательно. Сопротивление этих нелинейных резисторов падает с увеличением тока через них и наоборот. Они играют важную роль в ограничении сильного тока.

Работа грозового разрядника клапанного типа :

При нормальном напряжении в системе клапанный разрядник работает как изолятор, т. е. не вызывает пробой узла воздушного зазора. В условиях перенапряжения происходит пробой последовательного искрового промежутка. А нелинейные резисторы имеют низкое сопротивление из-за высокого импульсного тока.

В результате помпаж идет на землю, а не на линию. Нелинейные резисторы достигают высокого сопротивления, чтобы остановить протекание тока, когда нет скачка напряжения. Вольт-амперные характеристики нелинейного резистора представлены на рисунке ниже.

Статические и динамические характеристики представлены пунктирной линией и темной линией соответственно. К динамической характеристике проведена касательная по горизонтали, точка пересечения которой дает остаточное напряжение. Остаточное напряжение – это пиковое значение напряжения, которое возникает между клеммами устройства защиты от перенапряжения.

Это происходит, когда импульсный ток проходит через дивертер. Напряжение находится между 3 кВ и 6 кВ в зависимости от типа разряда тока и скорости изменения тока. Эти разрядники работают очень быстро и эффективно обеспечивают защиту таких устройств, как кабели и трансформаторы.

Классификация грозозащитных разрядников вентильного типа:

Ниже приведены типы грозозащитных разрядников вентильного типа в зависимости от напряжения и допустимого тока.

Молниезащитные разрядники подстанционного типа :

Грозозащитные разрядники подстанционного типа являются наиболее эффективными и дорогостоящими разрядниками.
