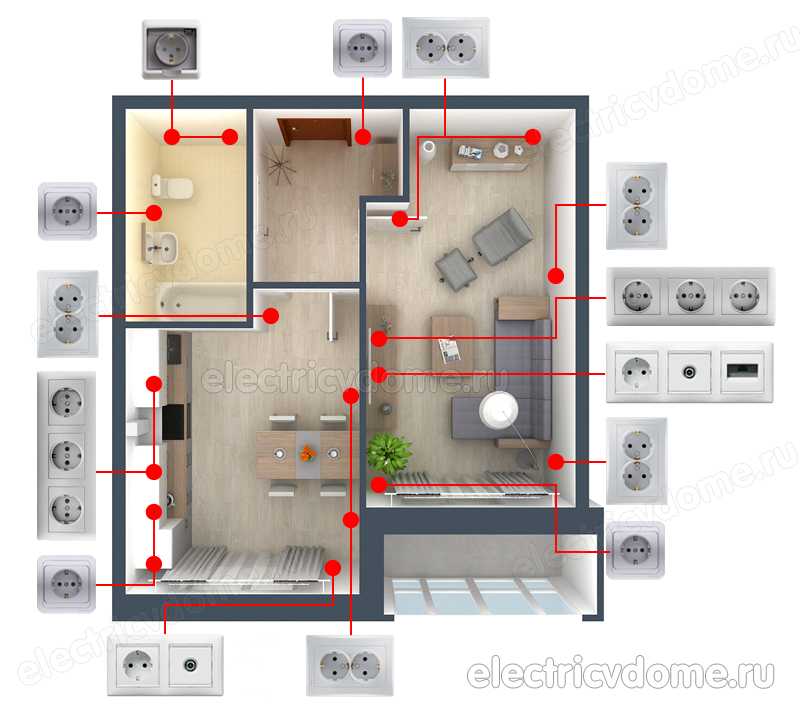

Правильное расположение выключателей и розеток
Спальня
✓Розетки у кровати
У кровати должно быть по две розетки с каждой стороны (зарядка телефона или ноутбука и настольная лампа). В среднем ширина двухспальной кровати составляет 1,8-2,2 м. Их располагают над прикроватными тумбочками на высоте 0,6-0,7 м. Считаем, что высота тумбы в средне 0,55 м. Таким образом нижний край розетки в идеале — на 5-10 см выше тумбочки. Здесь есть еще варианты, с двух сторон кровати установить блок из одной розетки и выключателя для БРА. Но лучший вариант это блок из трех — розетка силовая 220 В, выключатель на БРАи проходной (маршевый) выключатель (удобней расположить его ближе к кровати) для отключения центрального освещения. Не забываем вывод под БРА.
✓Розетки для ТВ
За телевизором организуем блок из 5 розеток: две силовые на 220В,одна телевизионная розетка, одна интернет-розетка и одна розетка «вывод кабеля». Рекомендуемая высота установки около 1,3-1,5 м. Далее за телевизионной тумбой или над ней также блок из пяти розеток: три силовые на 220 В, одна интернет-розетка, одна розетка «вывод кабеля». Между розетками «вывод кабеля» за телевизором и за тумбой прокладывается пустой короб 20х40 или 40х60 под штукатуркой. Он в дальнейшем будет служить для протяжки в него акустических кабелей, чтобы они не висели между телевизором и акустическими системами домашнего кинотеатра. Внимание, расположение розеток за тумбой не должно попасть за внутренние полки, которые просто закроют собой наши розетки.
✓У рабочего стола
Если ваша функциональная рабочая зона (для работы или учебы) находится в спальне, то над письменным столом рекомендуется организовать минимум две силовые розетки (телефон, БРА) на высоте 0,9 м (как выключатели в комнате), так как высота компьютерного стола как правило не превышает 0,8 м. Под столом блок из четырех розеток: три силовые на 220 В и одну интернет-розетку на расстоянии 0,3 м от пола. Так же над столешницей в блоке с розетками можно добавить проходной выключатель для отключения основного света или установить его в откос окна.
✓Макияжный стол
Над макияжным столом блок из одной силовой розетки и выключателя для БРА или блок из двух силовых розеток (фен, лампа и т.д.)
✓Платяной шкаф, кондиционер
Предусматриваем подсветку шкафа и две розетки в нем для сушилки для обуви. Не забываем про розетку на кондиционер.
✓Выключатели и розетки рядом с дверью
Рядом с дверью со стороны ручки, внутри комнаты должен находиться выключатель общего освещения на высоте 0,9 м и под ним одна розетка для подключения пылесоса и другой мелкой бытовой техники на высоте 0,3 м.
Важно. Если в доме есть маленькие дети, то желательно приобрести розетки с защитными крышками.
Рекомендуем всегда под выключателями устанавливать одну розетку, так как выключатель, как правило, не попадает за мебель и розетка под ним всегда будет доступна. От дверного проема выключатель устанавливается на расстоянии 0,15 м. Имейте ввиду, что при слишком близкой установке от дверного проема выключатель может попасть на обналичник. Иногда это расстояние может превышать более 0,15 м если применяется широкий обналичник или какие-нибудь другие дизайнерские решения.
Важно.
Все выключатели в квартире должны располагаться на одной высоте, включаться и выключаться в одинаковом положении – «нажатие верха клавиши это включаем, нажатие низа клавиши это выключаем», чтобы все взрослые члены семьи могли попадать в них не глядя. Это объясняется тем, что заходя в темную комнату мы засовываем руку и включаем свет кончиками пальцев касаясь верха клавиши, а выходя из комнаты выключаем свет касаясь кончиками пальцев низа клавиши. Таким образом образуется расстояние между точками прикосновения кончиков пальцев при включении и отключении. Верхняя точка у нас это касание при включении, нижняя точка это касание при отключении.
Это правило не относится к проходным (маршевым, перекидным) выключателям, где положения клавиши зависит от положения смежного с ним выключателя.
Два одноклавишных выключателя всегда лучше одного двухклавишного и тем более трехклавишного. Это связано с удобством нажатия на клавиши, когда пытаясь включить одну клавишу на трехклавишном выключателе включаются и другие клавиши.
Расположение выключателей было таким, чтобы оно четко давало понять каким освещение оно управляет. Пример: выключатель около входа отвечает за основной свет в спальне, а три выключателя над кроватью по центру должны: левый – БРА слева, центральный (проходной) – основной свет в спальне, правый – БРА справа
Выключатели двух смежных помещений должны располагаться с одной стороны от дверного проема, со стороны дверной ручки. Т.е. выходя из спальни и выключая в ней свет, вы этой же рукой должны включить свет в коридоре.
Гостиная
✓Розетки и выключатели рядом с зоной отдыха
Ориентируйтесь на 2 розетки по обе стороны дивана для осветительных приборов и техники. Если около дивана расположены тумбочки, планируйте разместить розетки между ними и диваном. Розетки должны быть на высоте 0,3 м от пола, но не выше дивана. Над диваном можно предусмотреть два БРА (желательно два) для просмотра телевизора не в полной темноте и по центру дивана три блока выключателей -два БРА и центральный проходной для основного освещения.
✓Розетки у окна
Размещаем по одной розетке в оконном откосе
✓Выключатели и розетки рядом с дверью
Здесь действуют те же принципы, что и в спальне
Кухня
✓Продумайте количество техники и организацию освещения
Самое сложное помещение, где необходимо установить розетки и выключателя, предусмотреть все зоны освещения. Самое правильное это на данном этапе уже иметь проект кухонной гарнитуры. В общем случае необходимо предусмотреть подключение не только крупной (варочной панели, духового шкафа, вытяжки, посудомоечной машины, холодильника, измельчителя, возможно стиральной машины),но и мелкой техники: чайник, кофемашина, тостер и т.д.В организации освещения заранее определите, понадобятся ли розетки для встроенной подсветки шкафов и рабочей зоны.
✓Розетки для встраиваемой техники
Каждый элемент — это отдельная розетка. Как правило устанавливаются на высоте 0,3 м от пола, выше коммуникаций водоснабжения и водоотведения. Для электрической панели делается вывод кабеля, духовой шкаф как правило подключается от розетки. Если микроволновка устанавливается на отдельной полке, то для нее то же розетка. Для вытяжки на высоте 1,9 м делается вывод кабеля или розеткe (необходимо уточнить марку вытяжки) со смещение на 0,1-0,15 м от оси.
✓Розетки для мелкой бытовой техники
Количество розеток в рабочей зоне (фартуке) зависит от количества техники, как правило 3 розетки. Лучше всего установить их над столешницей. Категорически запрещено их устанавливать над плитой и мойкой. Высота — 0,1-0,3 м от столешницы или 0,105-0,110 м от пола.
✓Розетки для ТВ и других приборов
Устанавливается блок из двух розеток над обеденным столом на высоте 0,9 м. Если иногда он используется как рабочий (подключение ноутбука), можно к этому блоку добавить интернет розетку. Не забываем блок из трех розеток – одна силовая 220В, интернет и ТВ за телевизором на высоте 1-1,3 м.
✓Выключатель общего освещения
Один выключатель на входе для общего освещения или два выключателя для общего и освещения обеденной зоны на высоте 0,9 м и 0,15 от дверного проема. Не забываем про розетку под ними на высоте 0,3 м. Выключатель для обеденной зоны возможно установить рядом со столом.
✓Выключатели встроенного освещения
Подсветка шкафчиков, столешницы необходимо предусмотреть при планировании электрики на кухне — по одному выключателю и одной розетке в общей раме для освещения встроенных шкафов и рабочей поверхности. Расположить их лучше непосредственно в местах самого источника света на высоте 01, — 0,3 м над столешницей.
Ванная комната
✓Розетки рядом с раковиной
Над раковиной устанавливается блок состоящий из одной силовой розетки (фен, бритва) и выключателя для БРА. Возможно такой блок расположить с двух сторон раковины, если она большая или их две. Другой вариант, когда делается вывод кабеля по центру умывальника на высоте 1,8 м для подключения зеркала со встроенной подсветкой и розеткой. Розетки должны находиться не менее 0,6 м от ближайшего источника воды, желательно влагозащищенного исполнения. Не забываем про выводы на БРА и вытяжку.
✓Розетки рядом с ванной или душем
Если ванна или душ с гидромассажем, вам может понадобиться дополнительная розетка рядом с их подключением. Она не должна быть ниже выводов коммуникации водоснабжения. Примерная высота от пола1,1-1,15 м.
✓Выключатель общего света
Для ванной комнаты те же требования к выключателям. Единственное что они устанавливаются снаружи ванной. Ставится два выключателя: общее освещение и вытяжка. Возможно выключатель для вытяжки установить рядом с унитазом. Как правило это коридор, поэтому не забываем про розетку под ними, для пылесоса.
✓Розетки для бытовой техники
Розетки для стиральной машины, водонагревателя и полотенцесушителя лучше всего расположить за техникой, главное, чтобы они не были рядом с вводом коммуникаций водоснабжения и водоотведения. Высота от пола зависит от места расположения и типа техники, в частности для стиральной машины оптимальная высота 0,6 м от пола для удобства ее отключения.
Прихожая
✓Расположение розеток и выключателей
Количество розеток зависит от того, какая техника и осветительные приборы будут в прихожей: лампы, бра, пылесос, сушилка для обуви, wi-fi-роутер.
Необходимо предусмотреть блок из силовой розетки и выключателя над тумбой (макияжная зона) для подключения мелкой техники (телефона, фена) и управлением БРА или подсветкой зеркала при их наличии.
Питание домофона и витая пара к нему с подъезда.
Как правило в прихожей устанавливают один выключатель общего освещения на высоте 0,9 м. Если коридор большой, то применяют проходные (маршевые) выключатели для возможности управления освещение с нескольких мест. Под выключателями устанавливаем уборочные розетки на высоте 0,3 м.
Отдельное место необходимо уделить для подключения и установкиwi fi-роутера. Как правило это в гардеробной или над входной дверью в прихожей. Ставится блок из трех: силовая на 220 В для питания роутера, вывод кабеля (из подъезда в него зайдут ТВ и интернет) и еще один вывод кабеля для ТВ и интернет от всех точек квартиры или дома.
: Инженерные системы многоэтажек. Вода. Отопление. Газ. Электр. :: BlogStroiki
Прежде всего, следует для внутриквартирной электропроводки разработать проект, в основе которого должны лежать два принципа: электробезопасность и удобство использования. Так розетки, выключатели, электрические счетчики и разветвительные коробки должны располагаться в доступных для обслуживания и ремонта местах, а токоведущие части должны быть надежно закрыты. Во всех жилых зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться 3-х проводными (фазный – L, нулевой рабочий – N и нулевой защитный – РЕ проводники). При этом не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий, а нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим (п.7.1.36, ПЭУ изд.7). Следует иметь ввиду, что электропроводку в помещениях следует выполнять сменяемой: скрыто – в каналах строительных конструкций, в замоноличенных трубах; открыто – в коробах, электротехнических плинтусах и т.п. (7.1.37, там же).
Ни СНиП, ни ГОСТ расположение розеток и выключателей не регламентируют. Не совсем четко определяют нормы установки розеток и выключателей «Правила устройства электроустановок». По старым советским стандартам розетки в квартирах, как правило, располагали на высоте 1,0-1,2 м; а выключатели на высоте 1,4-1,6 мот пола. Это можно и до сих пор наблюдать в квартирах домов старой постройки, что не придает их стенам привлекательного вида. В настоящее время, выполняя в домах или квартирах евроремонт, электромонтажники, ссылаясь на европейские стандарты, устанавливают выключатели на высоте опущенной вниз руки человека среднего роста, примерно, 650-800 мм, а розетки на высоте 100-300 ммот пола. Кроме того, выпускаются розетки для установки в кабельных плинтусах и коробах.
Розетки, устанавливаемые в квартирах, должны иметь защитное устройство, автоматически закрывающее гнезда штепсельной розетки при вынутой вилке (п.7.1.49, ПЭУ изд.7). Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее500 мм(п. 7.1.50, там же).
Как правило, розетки устанавливают в местах предполагаемой установки различного электрического оборудования, а выключатели располагают таким образом, чтобы открытая входная дверь не перекрывала доступ к этим приборам. Для удобства пользования все выключатели в квартире обычно располагают в помещениях с одной и той же стороны. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до1 м, допускается устанавливать их и под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т. п.) выключатели следует устанавливать на высоте1,8 мот пола (7.1.51, там же).
По противопожарным нормам количество розеток должно быть не менее одной на каждые полные и неполные 6 м2 площади помещения и лучше всего использовать двойные розетки. Следует помнить, что если в доме не хватает розеток, то электропроводка всегда перегружена, поскольку одна розетка через тройники питает много приборов. Плохой контакт розетки и штепселя тройника ведет к перегреву и самовозгоранию электропроводки. В таблице, приведенной ниже, указано, сколько примерно двойных розеток должно быть в каждой комнате жилого дома. Кроме того розетки на кухне необходимо располагать таким образом, чтобы на них не попадали брызги воды и пары влаги. Лучше всего использовать розетки влагозащитного исполнения.
Таблица.
№ п. п. |
Комната |
Ед. изм. |
Кол-во |
Примечание |
Гостиная |
шт. |
6 |
||
Спальня супружеская |
шт. |
4 |
||
Спальня / детская |
шт. |
4 |
||
Спальня на одного человека |
шт. |
3 |
||
Кухня |
шт. |
4 |
||
Столовая |
шт. |
3 |
||
Прихожая / лестница |
шт. |
2 |
1 – вверху и 1 – внизу |
В ванных или душевых комнатах квартир допускается установка розеток, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА. При этом любые выключатели и розетки должны находиться на расстоянии не менее600 ммот дверного проема душевой кабины (п.7.1.48, ПЭУ изд.7).
В зданиях, в которых электросети выполнены по трех проводной схеме, должны устанавливаться штепсельные розетки на ток не менее 10 А с защитным контактом (п.7.1.49, там же).
Добавлено: 19.05.2012 09:19
Размещение выключателей и розеток на стене
Если ваш проект по благоустройству дома включает в себя пристройку, отделку подвала или выполнение какой-либо крупной реконструкции, которая включает в себя добавление электрических розеток и/или выключателей, вы должны учитывать их высоту и расположение по отношению к другим структурное обрамление территории.
Эта информация носит общий характер. В юрисдикции могут действовать специальные строительные нормы и правила, касающиеся размещения электрических выключателей и розеток. Всегда консультируйтесь с вашим местным строительным отделом, прежде чем продолжить.
Рисунок 1 – Расположение электрических выключателей и розеток
На момент написания этой страницы Национальный электротехнический кодекс США не устанавливал минимальную или максимальную высоту электрических выключателей или розеток в помещении.
Примечание: Если вы переделываете или строите дом, чтобы обеспечить легкий доступ для людей в инвалидных креслах или передвижных скутерах, вам следует прочитать эти статьи .
Если вы строите пристройку или отделываете подвал или чердак, вам следует измерить размещение электрических выключателей и розеток (розеток) в жилых помещениях вашего дома. Снимите накладку, чтобы произвести измерение. Устанавливая электрические выключатели и розетки (розетки) на той же высоте, что и остальная часть дома, вы создаете единообразие, а единообразие сделает пристройку или отделку похожей на свою.
Большинство электрических выключателей монтируются на высоте от 44 до 46 дюймов от нижней части распределительной коробки до верхней части готового пола. Электрические выключатели должны быть расположены так, чтобы обеспечить:
- Легкий доступ для поиска и управления. Внизу или наверху лестницы электрический выключатель должен находиться в таком положении, чтобы его мог найти человек, незнакомый с помещением.
Это может показаться странным, но люди — существа привычки. В лестничной клетке, у которой есть стены с обеих сторон, мы доберемся вправо вверху или внизу лестничной клетки.
Когда мы войдем в темную комнату, мы автоматически потянемся к электрическому выключателю. Большинство людей будут тянуться к внутренней стене справа, если там нет двери и если есть дверь с противоположной стороны дверного проема с внутренней стороны.
Люди не ожидают, что электрические выключатели будут находиться на внешней стене комнаты.
- Не устанавливайте вместе более 4 электрических выключателей в общую электрическую коробку. Это не правило кода, а правило здравого смысла. Более 4 переключателей, и вы никогда не запомните, какой переключатель управляет какой электрической цепью.
Во-вторых, может быть трудно и дорого найти панели переключателей для более чем 4 переключателей вместе.
При черновой электромонтажке учитывайте ширину обшивки дверей. Расстояние от внешнего края отделки до электрического выключателя должно быть не менее 2″. Обычно каркасная конструкция дверной рамы не позволяет разместить электрическую коробку для выключателя вплотную к краю обшивки (как минимум толщина должна быть равна двум шпилькам 2 × 4). Однако, если вы посмотрите на картинку выше (Рисунок 1), вы заметите, что используется исключительно широкая дверная обшивка.
Электрические розетки (розетки) должны располагаться на расстоянии от 10 до 14 дюймов от верхней части пола до нижней части электрической коробки.
В соответствии с Национальным электротехническим кодексом у вас должна быть электрическая розетка (розетка) в пределах 6 футов от угла любой стены и на расстоянии не более 12 футов от розеток на одной и той же стене ( Правило розеток 6/12 ). Это, конечно, минимальные требования для жилой площади
. Вы должны планировать электрические розетки (розетки), исходя из того, какие бытовые приборы и устройства вы будете использовать в комнате и их расположение.
Например, если вы планируете разместить медиацентр в углу комнаты, вам может понадобиться несколько дуплексных электрических розеток (розеток), обслуживающих эту зону.
Самый простой способ сохранить одинаковую высоту электрических розеток (розеток) и выключателей – это использовать два куска обрезков 2 × 4, один из которых обрезается до нижней высоты электрической коробки розетки (розетки), а другой – до высота низа распределительной коробки выключателя, см. рис. 2.
Использование 2 × 4 позволит вам поставить электрическую коробку на верхнюю часть платы и прибить или привинтить ее на место, не беспокоясь о том, что она могла сместиться вверх или вниз во время установки и всех электрических соединений. ящики будут на одной высоте.
Рисунок 2.
Использование 2 × 4 для определения высоты электрических коробок
Требования к коду расположения выключателя света
Эрик
Официальное руководство по требованиям к коду расположения выключателя света можно найти в разделе 210.70 Национального электротехнического кодекса (NEC). NEC является эталоном для всех 50 штатов по безопасному электрическому проектированию.
Выключатель света (или другое одобренное настенное устройство управления) должен быть установлен возле входа в помещение. Официальная высота составляет 48 дюймов от пола, однако в соответствии с местными строительными нормами общепринято устанавливать ее на высоте от 42 до 48 дюймов.
Это идеальное измерение для большинства людей. Взрослые точно знают, куда дотянуться. Он достаточно высок, чтобы маленькие дети не играли с ним, по крайней мере, не слишком много, и люди в инвалидных колясках также могут легко добраться до него.
Какова стандартная высота выключателя света от пола?
Требования к выключателю света
Вы когда-нибудь заходили в темную комнату и тянулись к выключателю? Обычно это одно и то же место или, по крайней мере, довольно близко к нему. Это немного странно или странно, если вы протягиваете руку, а она не там, где она должна быть.
Это связано с «кодом» NEC.
Как правило, всякий раз, когда я устанавливаю новый выключатель в своем доме или перемещаю его из-за реконструкции или ремонта, я предпочитаю размещать его точно на той же высоте, что и остальные выключатели в моем доме, что точно соответствует 48″. К счастью, электрик, проводивший проводку в моем доме, следовал правилам!
Как низко я могу поставить выключатель света?
Большинство местных строительных норм и правил допускают установку выключателей на высоте не более 15 дюймов от пола.
Это сделано для того, чтобы люди в инвалидных колясках или при других обстоятельствах могли включать и выключать выключатели.
Обратите внимание на соответствие ADA. Знаете ли вы, что ADA предназначена для ОБЩЕСТВЕННЫХ пространств? Вам не нужно следовать правилам ADA в своем доме, если у вас нет особых местных требований. Это не так часто встречается в частных домах.
Выключатели на разной высоте
Другие места для выключателей.
Помимо обычного места возле двери, где можно найти выключатель света, здесь разрешены еще несколько необычных мест.
Можешь повесить выключатель на потолке?
На самом деле у меня дома есть проводной выключатель на потолке. Он находится в игровой комнате наверху, рядом с лестницей на чердаке.
Потолочный выключатель света
Это действительно очень удобно, потому что всякий раз, когда я иду на чердак, чтобы заменить воздушные фильтры, мне не нужно брать с собой фонарик или пытаться найти шнур для какой-нибудь старомодной лампочки. Я просто щелкаю выключателем и вуаля! Чердак освещен.
В то же время я никогда не забываю выключать свет, когда ухожу с чердака, потому что я могу просто посмотреть вверх и посмотреть, включен выключатель или выключен.
Должен ли быть выключатель В комнате?
Как ни странно, если комната не является лестницей, коридором или несколькими другими избранными местами, выключатель света даже не обязательно должен быть внутри комнаты. Вы можете установить выключатель для спальни за дверью или даже на другой стороне дома, если хотите.
Я понимаю, зачем в холлах и на лестницах свет и выключатели — это для безопасности, но почему не нужно иметь выключатель в комнате? Для меня это не имеет особого смысла, но, видимо, так написан код.
Установка выключателей на улице
Что делать, если вам нужен выключатель на улице? Может быть, для управления освещением вашего бистро или каким-то другим приспособлением? Это на самом деле возможно, и делается все время.
