Каким должно быть расстояние между заземляющими электродами?

09.12.2015

заземление

монтаж

рекомендации

09.12.15

Расчёт заземления подразумевает определение количества и конфигурации заземлителей, глубины их погружения и при учёте удельного сопротивления грунта. Все эти параметры напрямую влияют на итоговое сопротивление установленного заземления. Однако при монтаже не редко возникает вопрос и о таком параметре, как «минимальное расстояние между заземляющими электродами». Каким оно должно быть? На практике часто принимается в расчёт расстояние 3 метра, что подтверждает недавний вопрос от посетителя нашего сайта. Верно ли это значение? Разбираемся в этом вопросе!

Для эффективного растекания тока, вертикальные электроды должны устанавливаться на расстоянии не менее их длины. Большую роль играет коэффициент использования, так как он показывает взаимное влияние заземляющих электродов в контуре заземления и имеет прямую зависимость от взаимного расстояния электродов. Прямые указания по размещению вертикальных электродов на расстоянии большем, чем их длина, указаны в пункте 2.2 РД 34.21.122-87

Вертикальные электроды должны устанавливаться на расстоянии не менее их длины

Расположение электродов в ряд также способствует более эффективному растеканию тока, по сравнению с контуром, потому что рабочие области электродов не перекрываются — коэффициент использования больше. Если несколько заземляющих электродов расположены слишком близко друг к другу, то данная схема заземления становится неэффективна, поскольку «рабочие зоны электродов» перекрываются — уменьшается рабочий объём этих зон и, следовательно, уменьшается эффективность работы каждого заземляющего электрода.

Таким образом, значение имеет общая длина электродов и их правильное расположение. Каждый проводник обладает электрическим потенциалом. Чем ниже сопротивление, тем лучше ток растекается в среде, тем сильнее снизится потенциал на заземлителе. Он будет приближаться к естественному потенциалу земли, т.е. к нулю. В результате снизится и величина опасного потенциала на корпусе поврежденной электроустановки.

Установка электродов в замкнутый контур подходит для размещения вокруг объекта, служит цели уравнивания и выравнивания потенциалов, что важно в молниезащите, а также позволяет получить низкое сопротивление заземления, т.к. может использоваться большая общая длина электродов.

У вас имеются другие вопросы о расчётах заземления и молниезащиты? Задайте их нашим техническим специалистам, которые с удовольствием предоставят на них ответы!

Смотрите также:

Молниезащита и заземление

Интересный проект: молниезащита для конюшни

Можно ли красить молниеприемник?

Омедненная сталь

Смотрите также:

Запросить расчет

Логин

Пароль

E-mail

(success)

Фамилия

Отчество

Организация

Род деятельности
ПроектированиеМонтаж/СтроительствоПродажаПрочее

Телефон

Хочу быть Экспертом

Эксперт — человек, профессионал, готовый оказывать заказчикам (посетителям этого сайта) какие-либо услуги в областях:

Продажа
Проектирование
Монтаж

Хочу получать новости ZANDZ на Email

Я ознакомился с правилами пользования сайтом

Дополнительную информацию о компании Вы сможете заполнить в личном кабинете после регистрации

E-mail

Расстояние заземления от дома.

Каким должно быть расстояние в частном доме до контура заземления

Контур заземления для частного дома вполне можно сделать собственными руками, но для этого нужно четко знать все нормативы. Расстояние заземления от дома является одним из важных параметров, которые необходимо соблюсти при выполнении монтажных работ с контуром заземления.

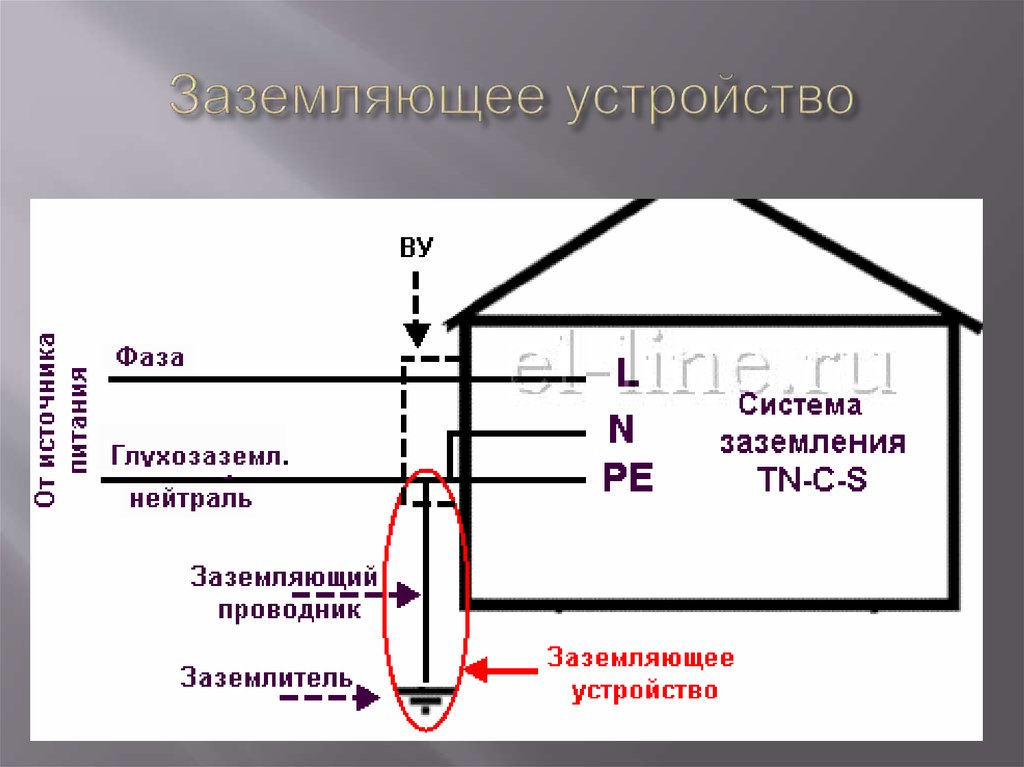

Как устроено и как работает заземление
