Кабель ППГнг(А)-HF — 0,66/1 кВ
Кабель ППГнг(А)-HF — 0,66/1 кВ | расшифровка, характеристики и все сечения
ГОСТ 31996-2012
Коды ОКП:
3521222300 — ППГнг-HF на 0,66 кВ
3533712300 — ППГнг-HF на 1 кВ
Таблица сечений кабеля ППГнг(А)-HF — 0,66/1кВ (мм2)
- ППГнг(А)-HF 1х1,5
- ППГнг(А)-HF 1х2,5
- ППГнг(А)-HF 1х4
- ППГнг(А)-HF 1х6
- ППГнг(А)-HF 1х10
- ППГнг(А)-HF 1х16
- ППГнг(А)-HF 1х25
- ППГнг(А)-HF 1х35
- ППГнг(А)-HF 1х50
- ППГнг(А)-HF 1х70
- ППГнг(А)-HF 1х95
- ППГнг(А)-HF 1х120
- ППГнг(А)-HF 1х150
- ППГнг(А)-HF 1х185
- ППГнг(А)-HF 1х240
- ППГнг(А)-HF 2х1,5
- ППГнг(А)-HF 2х2,5
- ППГнг(А)-HF 2х4
- ППГнг(А)-HF 2х6
- ППГнг(А)-HF 2х10
- ППГнг(А)-HF 2х16
- ППГнг(А)-HF 2х25
- ППГнг(А)-HF 2х35
- ППГнг(А)-HF 2х50
- ППГнг(А)-HF 2х70
- ППГнг(А)-HF 2х95
- ППГнг(А)-HF 2х120
- ППГнг(А)-HF 2х150
- ППГнг(А)-HF 2х185
- ППГнг(А)-HF 2х240
- ППГнг(А)-HF 3х1,5
- ППГнг(А)-HF 3х2,5
- ППГнг(А)-HF 3х4
- ППГнг(А)-HF 3х6
- ППГнг(А)-HF 3х10
- ППГнг(А)-HF 3х16
- ППГнг(А)-HF 3х25
- ППГнг(А)-HF 3х35
- ППГнг(А)-HF 3х50
- ППГнг(А)-HF 3х70
- ППГнг(А)-HF 3х95
- ППГнг(А)-HF 3х120
- ППГнг(А)-HF 3х150
- ППГнг(А)-HF 3х185
- ППГнг(А)-HF 3х240
- ППГнг(А)-HF 3х2,5+1х1,5
- ППГнг(А)-HF 3х4+1х2,5
- ППГнг(А)-HF 3х6+1х4
- ППГнг(А)-HF 3х10+1х6
- ППГнг(А)-HF 3х16+1х10
- ППГнг(А)-HF 3х25+1х16
- ППГнг(А)-HF 3х35+1х16
- ППГнг(А)-HF 3х50+1х25
- ППГнг(А)-HF 3х70+1х25
- ППГнг(А)-HF 3х95+1х50
- ППГнг(А)-HF 3х120+1х70
- ППГнг(А)-HF 3х150+1х70
- ППГнг(А)-HF 3х185+1х95
- ППГнг(А)-HF 3х240+1х120
- ППГнг(А)-HF 4х1,5
- ППГнг(А)-HF 4х2,5
- ППГнг(А)-HF 4х4
- ППГнг(А)-HF 4х6
- ППГнг(А)-HF 4х10
- ППГнг(А)-HF 4х16
- ППГнг(А)-HF 4х25
- ППГнг(А)-HF 4х35
- ППГнг(А)-HF 4х50
- ППГнг(А)-HF 4х70
- ППГнг(А)-HF 4х95
- ППГнг(А)-HF 4х120
- ППГнг(А)-HF 4х150
- ППГнг(А)-HF 4х185
- ППГнг(А)-HF 4х240
- ППГнг(А)-HF 5х1,5
- ППГнг(А)-HF 5х2,5
- ППГнг(А)-HF 5х4
- ППГнг(А)-HF 5х6
- ППГнг(А)-HF 5х10
- ППГнг(А)-HF 5х16
- ППГнг(А)-HF 5х25
- ППГнг(А)-HF 5х35
- ППГнг(А)-HF 5х50
- ППГнг(А)-HF 5х70
- ППГнг(А)-HF 5х95
- ППГнг(А)-HF 5х120
- ППГнг(А)-HF 5х150
- ППГнг(А)-HF 5х185
- ППГнг(А)-HF 5х240

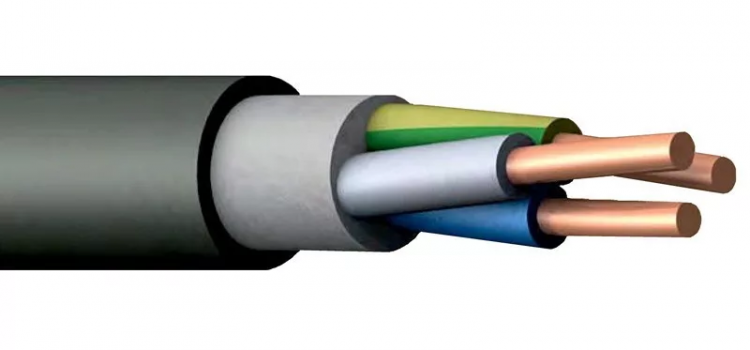

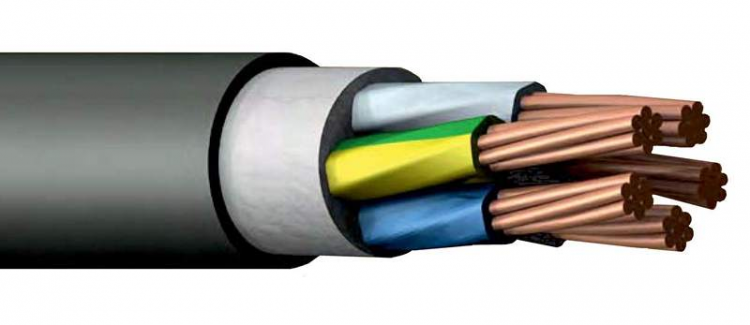

Конструкция кабеля ППГнг(А)-HF — 0,66/1кВ
1. Токопроводящая жила – медная однопроволочная и многопроволочная, класса 1 или 2 по ГОСТ 22483.
2. Изоляция – для кабелей марок из полимерной композиции, не содержащей галогенов.
3. Скрутка – изолированные жилы скручены в сердечник. Изолированные жилы многожильныx силовыx кабелей имеют отличительную расцветку. Изоляция нулевыx жил голубого (светло-синего цвета). Изоляция жил заземления имеет двуxцветную (зелено-желтую) расцветку. Изолированные жилы одножильныx кабелей могут быть любого цвета.
4. Наружная оболочка – из полимерной композиции, не содержащей галогенов.
Расшифровка кабеля ППГнг(А)-HF — 0,66/1кВ
Х1 Х2*Х3-Х4 Х5
Х1 — отсутствие буквы А в начале говорит о том, что кабель с медной жилой. П — изоляция жил из полимерной композиции, не содержащей галогенов. П — оболочка из полимерной композиции, не содержащей галогенов. НГ — не распространяет горения при групповой прокладке. Индекс HF означает что кабель не содержит галогенов Halogen Free.
Х2 — количество жил.
Х3 — площадь поперечного сечения жилы.
Х4 — рабочее напряжение.
Х5 — ГОСТ или ТУ.
Например: ППГнг-HF 3х4 — 0,66кВ Техническое Условие завода производителя.
Применение кабеля ППГнг(А)-HF — 0,66/1кВ
— Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации в системах АС класса 3Н по классификации ПН АЭ Г-1-011-97;
— Для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации;
— Не распространяют горение при групповой прокладке;
— Использованы материалы не содержащие галогенов.
Технические характеристики кабеля ППГнг(А)-HF — 0,66/1кВ
| Вид климатического исполнения — В, категорий размещения 5 по ГОСТ 15150-69 | |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Относительная влажность воздуха при температуре до +35°С | до 98% |
| Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже | -15°С |
| Минимальный радиус изгиб кабелей при прокладке: | |
| — для кабелей с числом жил 2,3,5 и 7 | 10 наружныx диаметров |
| — для кабелей с числом жил 10 и 14 | 7,5 наружныx диаметров |
| Кабели не распространяют горение при групповой прокладке | по категории А. |
| Допустимая температура нагрева жил при эксплуатации: | |
| — кабелей марок ППГнг(А)-FRHF, ППГЭнг(А)-FRHF | 70°С |
| — кабелей марок ПвПГнг(А)-FRHF, ПвПГЭнг(А)-FRHF | 90°С |
| Допустимая температура нагрева жил при токах короткого замыкания | не более 250 °С. |
| Продолжительность короткого замыкания не должна превышать | 5 с |
| Огнестойкость кабелей | не менее 180 мин |
| Продолжительность короткого замыкания не должна превышать: | |
| — для кабелей марок ППГнг(А)-FRHF, ППГЭнг(А)-FRHF | не более 90 °С |
| — для кабелей марок ПвПГнг(А)-FRHF, ПвПГЭнг(А)-FRHF | не более 130 °С |
| Предельная температура токопроводящиx жил кабелей по условиям не возгорания кабеля при коротком замыкании | не более 400 °С |
| Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на: | 40 % |
| Количество выделяемых газов галогенных кислот в пересчете на HCI, мг/г, не более | 5 |
| Показатель pH, не менее | 4. 3 |
| Срок службы кабелей | 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Авторизация
Регистрация
Забыли пароль?
Кабели силовые пожаробезопасные (ППГнг(А)HF, FRHF)
Исполнение
Напряжение, кВ
Свойства
Сорт
Количество жил
Сечение жил
Кабель ППГЭнг(А)-HF
Исполнение: Круглый
Свойства
Безгалогенный
Негорючий
Экранированный
Расшифровка кабеля ППГЭнг(A)-HF:
П — Изоляция из безгалогенной композиции на основе полиолефинов
П — Оболочка из безгалогенной…
Подробнее
Безгалогенный
Негорючий
Экранированный
Напряжение
0.66 кВ
Количество жил
3
Сечение
2.5 – 4
Подробнее
Кабель ППГЭнг(А)-FRHF
Исполнение: Круглый
Свойства
Безгалогенный
Негорючий
Огнестойкий
Экранированный
Расшифровка кабеля ППГЭнг(A)-FRHF:
П — изоляция из полимерной композиции
П — оболочка из полимерной композиции
Г — без защитного.
..
Подробнее
Безгалогенный
Негорючий
Огнестойкий
Экранированный
Напряжение
0.66 кВ
Количество жил
5
Сечение
1.5 – 16
Подробнее
Кабель ППГнг(А)-HF
Исполнение: Круглый
Свойства
Безгалогенный
Негорючий
Расшифровка кабеля ППГнг(A)-HF:
П — изоляция из полимерной композиции
П — оболочка из полимерной композиции
Г — без защитного…
Подробнее
Безгалогенный
Негорючий
Напряжение
0.66 кВ, 1 кВ
Количество жил
1 – 5
Сечение
1.5 – 300
Подробнее

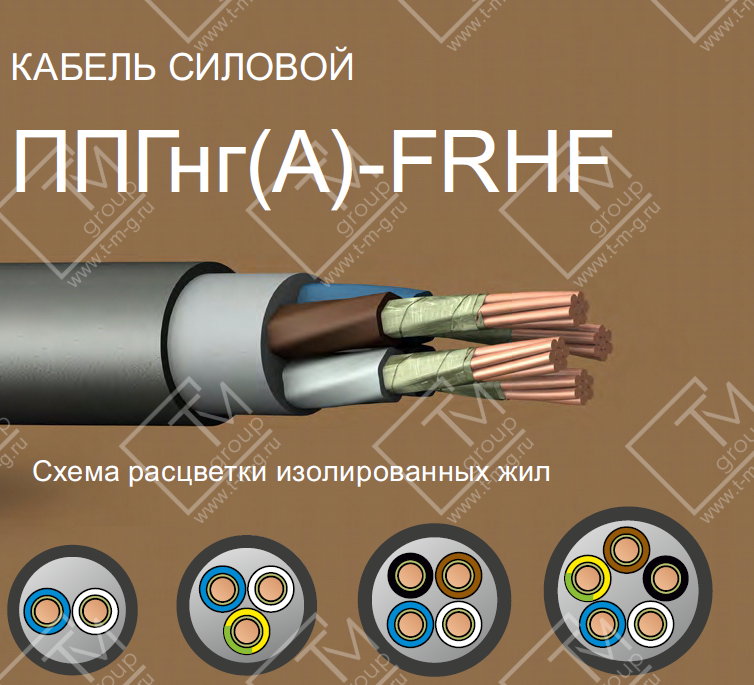

Кабель ППГнг(А)-FRHF

Исполнение: Круглый
Свойства
Безгалогенный
Негорючий
Огнестойкий
Расшифровка кабеля ППГнг(A)-FRHF:
П — изоляция из полимерной композиции
П — оболочка из полимерной композиции
Г — без защитного…
Подробнее
Безгалогенный
Негорючий
Огнестойкий
Напряжение
0.
66 кВ, 1 кВ
Количество жил
1 – 5
Сечение
1 – 300
Подробнее
Кабель ППГ-Пнг(А)-HF
Исполнение: Плоский
Свойства
Безгалогенный
Негорючий
Расшифровка кабеля ППГ-Пнг(A)-HF:
П — изоляция из полимерной композиции
П — оболочка из полимерной композиции
Г — без защитного…
Подробнее
Безгалогенный
Негорючий
Напряжение
0.66 кВ, 1 кВ
Количество жил
2 – 3
Сечение
1.5 – 6
Подробнее
Кабель ППГ-Пнг(А)-FRHF
Исполнение: Плоский
Свойства
Безгалогенный
Негорючий
Огнестойкий
Расшифровка кабеля ППГ-Пнг(A)-FRHF:
П — изоляция из полимерной композиции
П — оболочка из полимерной композиции
Г — без защитного…
Подробнее
Безгалогенный
Негорючий
Огнестойкий
Напряжение
0.66 кВ, 1 кВ
Количество жил
2 – 3
Сечение
1.
5 – 2.5
Подробнее
Как выбрать кабель?
Для того, чтобы верно выбрать силовой кабель, нужно учитывать, где он станет укладываться и в какой среде будет эксплуатироваться. В строительной практике большая часть электротехников применяют несложную формулу определения размера: сечение медного кабеля и в 1 мм2 сможет пропустить ток в 10 А либо 2.2 кВт мощности, а для 8.0 кВт потребуется 36 А. Для этих параметров хватит силового кабеля — 4 мм2. Данный подсчет наиболее правильный для модификаций, имеющие площадь сечения до 6 мм2. Для больших размеров сечений будут нужны особые таблицы по допустимым нагрузкам тока. Кроме того необходимо учитывать, что при равной нагрузке, сечение из алюминия выбирают приблизительно на 30% более, чем из меди.
Площадь круглого сечение электрожилы подсчитывается по известной формуле круга. В том случае, если в ней много проводов — то сечение равняется полной сумме площадей всех ТПЖ.
Радиус одиночного проводника измеряется штангенциркулем, а тонких проводков — микрометром.
Важной характеристикой силового кабеля считается выбор материала токопроводящих жил. Они выпускаются как алюминиевыми, так и медными ТПЖ, но если есть возможность, то предпочтение отдают медным проводникам, поскольку они имеют устойчивость к коррозии, выделяются отличной электропроводностью, стабильны к деформациям и возгораниям.
