Единой буквенно-цифровой системы обозначения кабельных изделий не установлено. Расшифровка составлена согласно ГОСТ Р 53768-2010 на техническое обозначение материалов элементов кабелей, их конструктивных особенностей.

Ниже приведены значения аббревиатур марок кабеля и провода отечественного производства. Расшифровка сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)



Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня (ААБл).
СБ — (первая или вторая (после А) буква) свинцовая броня (АСБл).
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой. Ставится в конце обозначения через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного покрова («голый»).
н – Негорючий наружный покров. Ставится после символа брони.
Шв — Наружный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный покров из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами. Ставится в конце обозначения.
У — Изоляция бумажная с повышенной температурой нагрева. Ставится в конце обозначения.
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.



Контрольный кабель (по ГОСТ 1508-78):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного покрова («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный (КГЭШв, КВВГ, КВБбШв).
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.



Подвесные провода:

А — Алюминиевый голый провод (А).
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод (АС).
СИП — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИПнг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).



Силовые, установочные провода и шнуры соединительные:

Марку провода и шнура записывают в виде сочетания букв и цифр:
А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из поливинилхлорида.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Провод двойной.
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.



Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.



Расшифровка некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы (ПВ-1; ПВ-3).
ПВС — Провод в Виниловой оболочке Соединительный (ПВС).
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский (ШВВП).
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.



Примеры расшифровки сокращений марок кабеля и провода:

СИП-5 — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИП-5нг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Расшифровка маркировки кабеля, провода

Главная → Верхнее меню → Полезная информация → Расшифровка маркировки кабеля, провода

Возьмем как пример очень распространенный кабель: ВВГнг (ож)-0,66 кВ 3х1,5 и разберем его маркировку.

Данный кабель имеет 3 медных жилы, на 1,5 кв.мм. каждая.

Буква В — винил оболочка из поливинилхлоридного (ПВХ)пластика, обозначение (нг) не распространяющий горение при групповой прокладке материал.

Количество жил у большинства групп кабелей от 1 до 5.

У контрольных, к примеру, от 4 до 37.

Каждая жила имеет сечение.

У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В.

Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение — одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп), многожильное (мн). Индекс (А) в маркировке кабеля ВВГнг(А) обозначает соответствие категории А по  нераспространению горения при групповой прокладке, кабели категории (А) считаются самыми безопастными по нераспространению горения.

Так же буквы (мс,мк) обозначение по ГОСТ Р 53769-2010:

О — однопроволочные

М — многопроволочные

К — круглые

С — секторные или сегментные

FR — от английского fire resistant что значит «огнестойкий»

Г — гибкий или небронированный.
В — винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.
В — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.
А — алюминий. Алюминиевая токопроводящая жила.

Ф — фторопласт.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила — алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

• АВВГ-П. Плоский, изолированные жилы уложены параллельно в одной плоскости.
• АВВГз. С заполнением, заполнение из резиновой смеси.
• АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» ( пониженное дымовыделение), ПВХ пониженной пожароопасности.

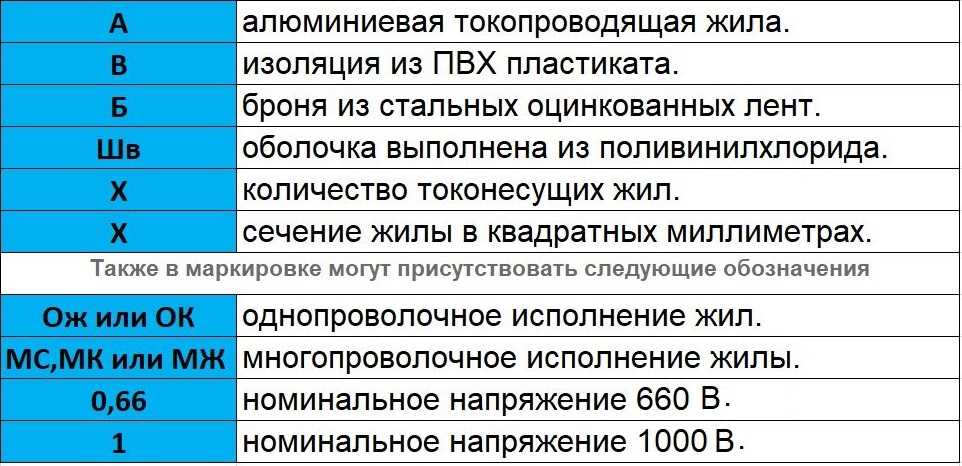

Расшифруем АВБбШв:
Б — броня из стальных лент
Ш— шланг защитный из ПВХ пластиката.
в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

Расшифруем АСБ2лГ, АСКл, ЦСБ:
С — свинцовая оболочка.
2л — две лавсановые ленты
Г — голый. Защитный покров из двух стальных оцинкованных лент.
К — защитный покров из круглых стальных оцинкованных проволок.
Ц — изоляция бумажная, пропитанная нестекаемым составом.

Расшифруем АКВВГЭ:
К — контрольный
Э — экран общий из алюминиевой фольги поверх скрученных жил

Расшифруем АПвБбШп:
П — изоляция из силанольносшитого полиэтилена.
п — наружная оболочка из полиэтилена.

Расшифруем  АПвПу2г:
у — усиленная оболочка из полиэтилена
2г — «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.
КГ — кабель гибкий.

Расшифровка маркировки проводов.

Провода  как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:
Р — резиновая изоляция,
В — ПВХ (поливинилхлоридная) изоляция
П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:
СИП — самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.
СИП-1 — с неизолированной нейтралью
СИП-2 — с изолированной нейтралью
СИП-4 — с равными по сечению изолированными жилами.
А — неизолированный провод, скрученный из алюминиевых проволок
АС — неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

Маркировка проводов и кабелей: ГОСТ, таблицы, расшифровка

Заводская маркировка проводов и кабелей — это обозначение на изоляции, представляющее собой своеобразный шифр из букв и цифр, представляющих характеристики изделия. На сегодняшний день каждый производитель должен указывать на своей продукции специальный шифр, который заранее стандартизирован, чтобы каждый продавец мог знать расшифровку.

• Пункт назначения
• Основной сорт
• Провода
• Кабели
• Шнуры
• Общие отличия
• Маркировка
• общая информация
• Российская продукция
• Зарубежные товары
• Таблицы

Назначение

Целью шифра является отображение основных характеристик, а именно:

• материал жил;

назначение

• ;

тип изоляции

• ;

9особенность конструкции 0005;

• сечение изделия;
• Номинальное напряжение.

Если вас интересует информация о том, как маркировать провода при монтаже, рекомендуем прочитать статью.

Основная разновидность

На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться, что это за изделия и в чем их отличия.

Провода

Провод — электротехническое изделие, состоящее из одного или нескольких скрученных вместе проводов, без изоляции или изолированных. Оболочка сердечника обычно легкая, не металлическая (хотя встречается и проволочная накрутка).

Голый проводник

Изолированный провод

Такие изделия можно использовать при электромонтажных работах (например, монтаж электропроводки в деревянном доме), а также при изготовлении обмотки двигателя. На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется на открытом пространстве и имеет высокую цену, но способен выдерживать более высокие токовые нагрузки. Кроме того, медь более эластична, а значит, не так быстро сломается. Алюминий более хрупок и не соединяется с медью (разве что через клеммы), но на то они и имеют низкую стоимость. На сегодняшний день алюминиевая проводка используется все реже.

Также следует отметить, что контакты могут быть изолированными и неизолированными. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защита – это еще один слой изоляции (из пластика или резины), который покрывает кожух жил.

Последняя классификация проводится в зависимости от назначения: монтажное, силовое и монтажное. Монтажный провод должен быть медным, его применяют, как правило, для соединения элементов электрической цепи в распределительном щите, а также для соединения цепи в радиоаппаратуре. Силовые (как и монтажные) для нас более известны, т.к. применяются снаружи и внутри помещений.

Кабели

Электрический кабель — изделие из нескольких проводов, находящихся под одной изолирующей оболочкой (из поливинилхлорида, резины, пластмассы). Кроме этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки или стали ленты, что обязательно должно быть указано в маркировке.

Алюминиевая проволока

Медные контакты

Существует 5 основных типов электрических кабелей:

• силовой;
• контроль;
• Для вождения;
• для связи;

Радиочастота

• .

Кратко рассмотрим условия использования каждого из продуктов.

Силовой Применяется для передачи электроэнергии в силовых и осветительных электроприборах. Есть изделия различного вида и назначения. Кабели силовые в основном применяются для электропроводки наружной (как по воздуху, так и под землей) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение отдается последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т. д.

Управление Используется для управления электрическими устройствами, передающими информационный сигнал для управления любыми устройствами. Этот тип также может быть с алюминиевыми и медными сердечниками.

Кабель управляющий Представляет собой медную жилу с защитным экраном. Используется в различных системах автоматизации. Защитный экран служит для отвода помех, а также защиты от механических повреждений.

Кабель связи используется для передачи информации с помощью токов различной частоты. Местные линии связи передаются низкочастотными проводниками, а дальние — высокочастотными.

Радиочастотный кабель используется в радиоустройствах. Основное назначение – передача видео и радиосигналов.

Шнуры

Шнур состоит из нескольких (не менее двух) эластичных жил малого сечения (до 1,5 мм2). Жилы шнура состоят из множества переплетенных проволок, изоляция которых осуществляется неметаллической оболочкой. Обычно шнуры представляют собой многожильные изделия, но есть и двухжильные, которые применяются, если корпус электроприбора не требует специального заземления. Сегодня шнуры используются для подключения к сети бытовых приборов (например, холодильника или микроволновки).

Шнур для бытовой техники

Вот мы и разобрались с основными отличиями всех трех видов электротехнической продукции. Надеемся, что информация была вам доступна. Также рекомендуем посмотреть видео, в котором эта информация представлена ​​более наглядно:

Основные характеристики и отличия жил

Общие отличия

Все жилы могут иметь отличия по следующим признакам:

1. Поперечное сечение. Имеются жилы сечением 0,35 мм2. до 240 мм кв.
2. Материал изготовления: медь, алюминий, алюминий-медь (специальный композит двух металлов).
3. Номинальное напряжение (например, выдерживает 220 или 380В).
4. Количество ядер (одно- или многоядерных).
5. Изоляционный материал (ПВХ, резина, бумага).
6. Материал защитной оболочки (резина, пластик, металл).

Маркировка

общие сведения

Основные нормы маркировки проводов, кабелей и шнуров по ГОСТ одинаковы, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.

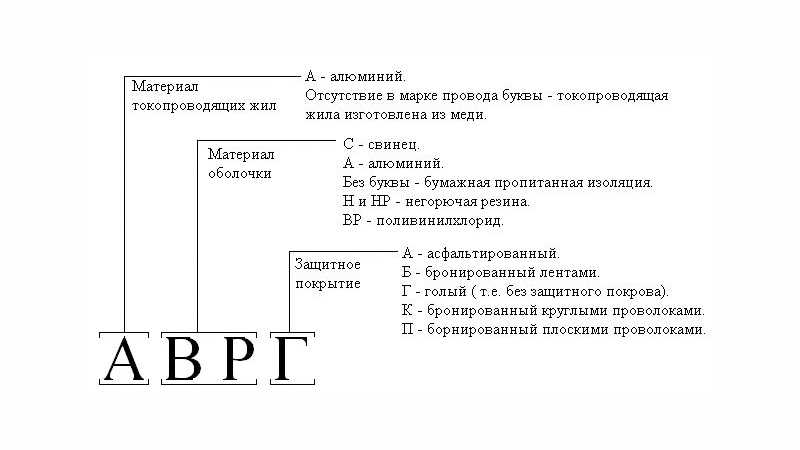

Пример шифра

Буква № 1 характеризует материал сердцевины. Буква «А» присвоена алюминию; буква не присвоена меди.

Буква №2 в маркировке характеризует тип провода или материал оболочки кабеля. Для провода вторая буква означает «П» — плоский, «М» — монтажный, «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П (У) или Ш» — монтажный.

Литера №3 характеризует материал для изоляции жил. Буква «Б» или «ВР» означает, что изоляция поливинилхлоридная, «П» — резиновая, «Н» или «ХП» — найритовая (не горючая резина), «П» — полиэтиленовая, «К» — капроновая, «Ф» — металлическая (фальцованная), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» — стеклоткань, «Э» — экранированный изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибким сердечником.

Кроме того, следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен оболочкой следующего типа: «Н» — наиритовая, «Б» — поливинилхлоридная. Обращаем ваше внимание, что эти буквы проставляются в маркировке после указывается материал изоляции самой жилы.

Буква № 4 характеризует конструктивную особенность. Если написана буква «А», то изделие асфальтобетонное, «Б» — бронированные ленты, «Г» — без защитного покрытия (если кабель) и гибкое (если провод), «К» — бронированное с круглыми провода, «Т» предназначена для прокладки в трубах, «О» — защищена оплеткой.

Расшифровка цифрового обозначения:

Цифра 1 всегда указывает на количество жил, если в маркировке провода или кабеля перед буквами нет цифры, то жила одножильная.

Цифра 2 характеризует площадь поперечного сечения в мм.кв.

Цифра 3 показывает номинальное напряжение сети.

Маркировка шнуров представлена ​​буквой «W».

Читателям «ЭлектроЭксперт» понял всю суть, приводим такой пример:

Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:

• нет букв «П» и «А», значит жил котел;
• вторая буква «В» указывает на то, что изоляция поливинилхлоридная;
• также указана вторая буква «В», что означает другую защиту с оболочкой из ПВХ;
• последняя буква — «Г» означает отсутствие защитного кожуха;
• первая цифра «4» — четыре ядра;
• «2,5» — сечение в мм.кв.;
• 380 — Номинальное напряжение 380 В.

Надеемся, теперь вы поняли маркировку. Если у Вас возникли вопросы, сразу задавайте их в рубрике «Вопрос-ответ»!

Российская продукция

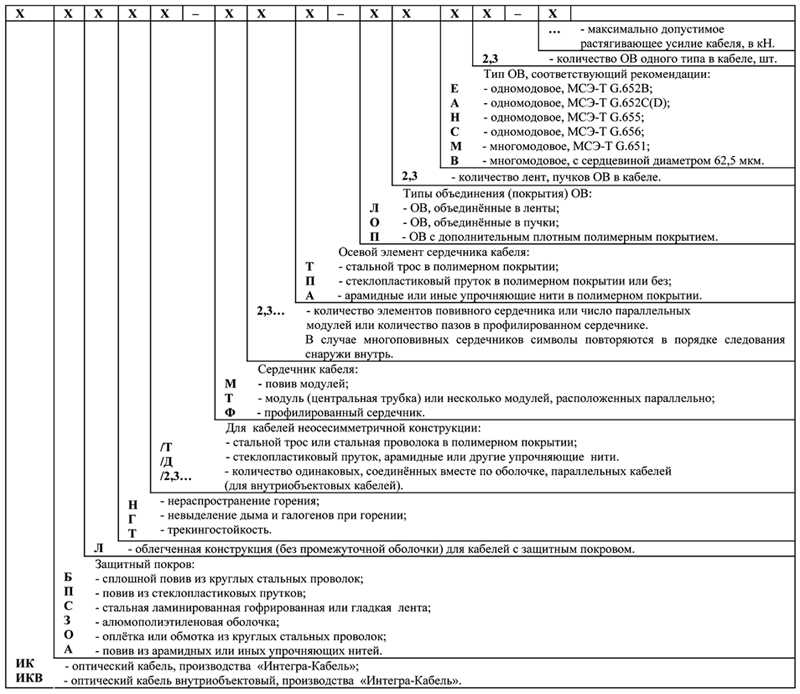

Маркировка российских кабелей:

Обозначение отечественных проводов и шнуров:

Зарубежная продукция

Таблицы маркировки иностранных кабелей:

Маркирующие таблицы иностранных проводов:

Таблицы

Бренды и цель популярных проводов:

Бренды и применение популярных кабелей:

9003 .

Используя эти таблицы и информацию, вы легко сможете определить характеристики и назначение любого проводника при монтаже электропроводки в собственном доме или квартире. Надеемся, что предоставленная маркировка проводов и кабелей по ГОСТу была Вам полезна!

Читайте также:

• Цветовая маркировка проводов
• Способы подключения проводов в распределительной коробке
• Как найти короткое замыкание в проводке?

Информация о терминах защиты от молнии (Расшифровка жаргона кода!)

Каждая профессия и область деятельности использует свой жаргон, который может стать источником серьезного разочарования для тех, кто не знаком с инсайдерским жаргоном.

Мир молниезащиты не исключение. К сожалению, язык установки молниезащиты может быть источником путаницы для потребителей и домовладельцев, пытающихся расшифровать и понять отраслевой жаргон. В попытке расшифровать кодовый язык , вот «Глоссарий», чтобы познакомить читателей с несколькими часто используемыми терминами молниезащиты.

Примечание: язык, указанный ниже, соответствует стандарту Института молниезащиты по проектированию, монтажу и проверке систем молниезащиты, издание LPI-175/2017

Глоссарий терминов молниезащиты

Орган, имеющий юрисдикцию : Организация, офис или лицо, ответственное за утверждение и обеспечение соблюдения требований к оборудованию, материалам и установке или процедуре.

Соединение : Электрическое соединение между электропроводящим объектом и компонентом системы молниезащиты, предназначенное для значительного уменьшения разности потенциалов, создаваемой токами молнии.

Кабель : Заводская сборка, состоящая из нескольких жил, образующих один проводник.

Проводники : Устройства, определяемые настоящим стандартом (LPI-175) как пригодные для передачи тока молнии или выполнения соединительных соединений.

Крепеж: Компонент или набор компонентов, используемых для надежного крепления материалов к конструкции. (Примечание Ким: крепежным элементом также может быть механическое устройство, такое как заклепка, болт, винт или штифт, которое используется для надежного соединения двух или более компонентов.)

Заземлено: Подключен к земле или к какому-либо токопроводящему телу, соединенному с заземлением.

Заземляющий электрод : Часть системы молниезащиты, такая как заземляющий стержень, заземляющая пластина или заземляющий проводник, устанавливаемая с целью обеспечения электрического контакта с землей. (Примечание Кима: применение заземляющих электродов должно соответствовать условиям почвы в месте установки системы молниезащиты.)

Маркированный : Оборудование или материалы, на которые нанесена этикетка, символ или другой опознавательный знак организации, приемлемой для органа, обладающего юрисдикцией и занимающегося оценкой продукции, который осуществляет периодический контроль производства маркированного оборудования или материалов, и чья маркировка изготовителем указывает на соответствие соответствующим стандартам или характеристикам определенным образом . (Примечание Ким: оборудование и материалы маркируются в целях контроля качества.)

Система молниезащиты: Полная система устройств прекращения удара, главные проводники (включая токопроводящие конструктивные элементы), заземляющие электроды, соединительные или соединительные проводники, устройства защиты от перенапряжения и другие соединители или фитинги, необходимые для завершения системы.

Включенный в список : Оборудование, материалы или услуги, включенные в список, опубликованный организацией, приемлемой для компетентного органа, занимающегося оценкой продуктов или услуг, которая проводит периодические проверки перечисленного оборудования или материалов или услуг соответствует установленным стандартам или был протестирован и признан пригодным для определенной цели. (Примечание Кима: компоненты молниезащиты, как правило, внесены в список UL для целей контроля качества, а подрядчики обычно внесены в список UL для установки систем молниезащиты. )

Молниезащитное устройство (молниеприемник ): Компонент A системы молниезащиты, которая улавливает вспышки молнии и связывает их с землей. Устройства прекращения удара включают в себя молниеприемники, металлические мачты, квалифицированные постоянные металлические части конструкций (как описано в LPI-175) и воздушные грозозащитные тросы, установленные в контактной сети (воздушное экранирование), системы молниезащиты.

Устройство защиты от перенапряжения (SPD): Устройство, состоящее из любой комбинации линейных или нелинейных элементов схемы, предназначенное для ограничения перенапряжения на оборудовании путем отвода или ограничения перенапряжения, которое содержит по крайней мере одну нелинейную составляющую. (Примечание Кима: УЗИП также называют «молниеотводами, ограничителями перенапряжений, ограничителями перенапряжений и TVSS» в полевых условиях. УЗИП обычно устанавливаются в сервисных электрических панелях для блокировки или заземления опасного напряжения молнии.
