Расчет петли фаза ноль: Пример расчета тока однофазного КЗ

Пример расчета тока однофазного КЗ

В данной статье, я буду рассматривать пример расчета тока однофазного КЗ (ОКЗ) используя в первом варианте справочные таблицы представленные в [Л1], а во втором варианте справочные таблицы из [Л2].

С методами определения величины тока однофазного КЗ и с приведенными справочными таблицами для всех элементов короткозамкнутой цепи, можно ознакомиться в статье: «Расчет токов однофазного кз при питании от энергосистемы».

Исходные данные:

• масляный трансформатор напряжением 6/0,4 кВ, мощностью 1000 кВА со схемой соединения обмоток – Y/Yо.
• от трансформатора до ВРУ используется кабель марки ААШвУ 3х95 длиной 120 м.
• от ВРУ до двигателя используется кабель марки ААШвУ 3х95+1х35 длиной 150 м.

Рис.1 — Расчетная схема сети эл. двигателя

Вариант I

1. Расчет тока однофазного КЗ будет выполнятся по формуле приближенного метода при большой мощности питающей энергосистемы (Хс < 0,1Хт) [Л1, с 4 и Л2, с 39]:

где:

• Uф – фазное напряжение сети, В;
• Zт – полное сопротивление трансформатора току однофазного замыкания на корпус, Ом;
• Zпт – полное сопротивление петли фаза-нуль от трансформатора до точки КЗ, Ом.

2. По таблице 2 [Л1, с 6] определяем сопротивление трансформатора при вторичном напряжении 400/230 В, Zт/3 = 0,027 Ом.

3. Определяем полное сопротивление цепи фаза-нуль для участка от тр-ра до точки КЗ по формуле 2-27 [Л2, с 40]:

где:

• Zпт.уд.1 = 0,729 Ом/км – полное удельное сопротивление петли фаза-нуль для кабеля марки ААШвУ 3х95, определяется по таблице 12 [Л1, с 16];
• l1 = 0,120 км – длина участка №1.
• Zпт.уд.2 = 0,661 Ом/км – полное удельное сопротивление петли фаза-нуль для кабеля марки ААШвУ 3х95+1х35, определяется по таблице 13 [Л1, с 16];
• l2 = 0,150 км – длина участка №2.

4. Определяем ток однофазного КЗ:

Обращаю ваше вниманию, что при определении величины тока однофазного КЗ приближенным методом, сопротивления контактов шин, аппаратов, трансформаторов тока в данном методе не учитываются, поскольку арифметическая сумма Zт/3 и Zпт создает не который запас [Л2, с 40].

Вариант II

Определим ток однофазного КЗ по справочным таблицам из [Л2].

1. По таблице 2.4 [Л2, с 29] определяем сопротивление трансформатора Zт/3 = 33,6 мОм.

2. Определяем полное сопротивление цепи фаза-нуль для участка от тр-ра до точки КЗ по формуле 2-27 [Л2, с 40]:

где:

• Zпт.уд.1 = 0,83 мОм/м – полное удельное сопротивление петли фаза-нуль для кабеля марки ААШвУ 3х95, определяется по таблице 2.11 [Л2, с 41];
• l1 = 120 м – длина участка №1.
• Zпт.уд.2 = 1,45 мОм/м – полное удельное сопротивление петли фаза-нуль для кабеля марки ААШвУ 3х95+1х35, определяется по таблице 2.10 [Л2, с 41].

Обращаю ваше внимание, что в данной таблице значение Zпт.уд. приводится для кабелей независимо от материала оболочки кабеля.
Если же посмотреть [Л1, с 16], то в таблице 13 для 4-жильных кабелей с алюминиевой оболочкой 3х95+1х35, Zпт.уд. = 0,661 мОм/м. Принимаю Zпт.уд.2 = 1,45 мОм/м, для того чтобы было наглядно видно, на сколько будет отличатся значение тока однофазного КЗ от расчета по «Варианту I». На практике же, лучше совмещать справочные таблицы из [Л1 и Л2].

3. Определяем ток однофазного КЗ:

Как видно из результатов расчета (вариант I: Iк = 1028 А; вариант II: Iк = 627 А), полученные значения тока однофазного КЗ почти в 2 раза отличаются. По каким справочным таблицам выполнять расчет тока однофазного КЗ, уже решайте сами, в любом случае это приближенный метод, поэтому, если нужны точные значения тока однофазного КЗ, следует рассчитывать по формуле представленной в ГОСТ 28249-93.

Литература:

1. Рекомендации по расчету сопротивления цепи «фаза-нуль». Главэлектромонтаж. 1986 г.
2. Беляев А.В. Выбор аппаратуры, защит и кабелей в сети 0,4 кВ. Учебное пособие. 2008 г.

Всего наилучшего! До новых встреч на сайте Raschet.info.

полное сопротивление цепи фаза-нуль, Пример расчета тока однофазного КЗ, сопротивление трансформатора Zт/3, ток однофазного КЗ

Поделиться в социальных сетях

Измерение петли фаза-ноль: самая полная методика

Надежность работы электрических сетей TN с классом напряжения до 1 кВ во многом зависит от параметров срабатывания защитного оборудования, отключающего аварийный участок при образовании сверхтоков. Существует несколько методик, позволяющих проверить надежность срабатывания автоматов защиты, сегодня мы подробно рассмотрим одну из них – измерение сопротивления петли «фаза-ноль». Для лучшего понимания процесса начнем с краткого описания терминологии, после чего перейдем к методике электрических испытаний при помощи специального устройства MZC-300.

Что подразумевается под цепью «фаза-ноль»?

В системах с глухозаземленной нейтралью (подробно о них можно прочитать в статье https://www.asutpp.ru/programmy-dlja-cherchenija-jelektricheskih-shem.html) при контакте одной из фаз с рабочим нулем или защитным проводником РЕ, образуется петля фаза-ноль, характерная для однофазного КЗ.

Как и любая электроцепь, она имеет внутреннее сопротивление, расчет которого позволяет определить остальные значащие параметры, в частности, ток КЗ. К сожалению, самостоятельный расчет сопротивления такой цепи связан с определенными трудностями, вызванными необходимостью учета многих составляющих, например:

• Суммарная величина всех переходных сопротивлений петли, возникающих в АВ, предохранителях, коммутационном оборудовании и т. д.
• Движение электротока при нештатном режиме. Петля может образоваться как с рабочим нулем, так и заземленными конструкциями здания.

Учесть в расчетах все перечисленные составляющие на практике не реально, именно поэтому возникает необходимость в электрических измерениях. Спецоборудование позволяет получить необходимые параметры автоматически.

Необходимость в измерениях

Замер сопротивления петли проводится в следующих случаях:

• При вводе в эксплуатацию, после ремонта, модернизации или переоборудовании установок.
• Требование со стороны служб различных служб контроля, например Облэнерго, Ростехнадзор и т.д.
• По заявлению потребителя.

В ходе электрических замеров устанавливаются определенные параметры петли Ф-Н, а именно:

• Общее сопротивление цепи, которое включает в себя:

электросопротивление трансформатора на подстанции;

аналогичный параметр линейного проводника и рабочего нуля;

образующиеся в коммутационном оборудовании многочисленные переходные сопротивления, например в защитных устройствах (АВ, УЗО, диффавтоматах), пускателях, ручных коммутаторах и т. д. Также влияние оказывает сечение проводников, изоляция кабелей, заземление нейтрали трансформатора, параметры УЗО или другой защиты электроустановок.

• Ток КЗ (I_КЗ). В принципе, его можно рассчитать, используя формулу: I_КЗ = U_Н /Z_П  , где U_Н – номинальный уровень напряжения в электросети, а Z_П – общее сопротивление петли. Учитывая, что защитные устройства при КЗ должны автоматически отключать питание согласно установленным временным нормам, то необходимо выполнение следующего условия: Z_П*I_AB <= U_Н . В данном случае I_AB ток, при котором срабатывает АВ или другое устройство защиты, его величина должна уступать I_КЗ.

Перед описанием детальных методик измерений, необходимо кратко описать прибор, который будет использоваться в процессе – MZC-300. Мы остановили свой выбор на этом устройстве, поскольку оно чаще всего применяется измерительными лабораториями.

Краткое описание MZC-300

Рассмотрим внешний вид и основные элементы измерителя MZC-300.

Расположение основных элементов прибора MZC-300

Обозначения:

1. Информационный дисплей. Полное описание его полей можно найти в руководстве по эксплуатации.
2. Кнопка «Старт». Запускает следующие процессы измерений:

• Z_П, напомним, это общее сопротивление цепи Ф-Н.
• I_КЗ – ожидаемый ток КЗ.
• Активного сопротивления, необходимо для калибровки прибора.

Старт каждого измерения сопровождается характерным звуковым сигналом.

1. Кнопка «SEL». Служит для последовательного вывода на информационный дисплей всех характеристик петли, полученных в результате последнего замера. В частности отображается следующая информация:

• Параметры Z_П.
• Ожидаемый I_КЗ.
• Уровень активного и реактивного сопротивления (R и Х).
• Фазный угол ϕ.

1. Кнопка «Z/I». По окончании испытаний переключает на дисплее отображение характеристик между ожидаемым I_КЗ и Z_П.
2. Кнопка отключения/включения измерительного устройства. Если при запуске прибора одновременно с данной кнопкой нажать «SEL», то измеритель перейдет в режим автокалибровки. Его подробное описание можно найти в руководстве пользования.
3. Разъем для подключения щупа, контактирующего с рабочим нулем, проводником РЕ или, PEN. Соответствующее обозначение нанесено на корпус прибора.
4. Разъем щупа, подключаемого к одному из фазных проводов. Как правило, помечен литерой «L».
5. Как и разъем i, в отличии от гнезд для измерительных проводов, используется только в режиме автоматической калибровки. На корпусе прибора обозначаются как «К1» и «К2».

Подготовительный этап

Практически все методы измерений цепи «фаза-ноль» не позволяют получить точную информацию о таких характеристиках, как Z_П и I_КЗ. Это связано с тем, что векторная природа напряжения не принимается во внимание. Проще говоря, учитываются упрощенные условия при коротком замыкании. В процессе испытания электроустановок такая приближенность допускается только в тех случаях, когда уровень реактивного сопротивления не имеет существенного влияния.

Перед тем, как приступить к измерению характеристик петли «Ф-Н», предварительно следует провести ряд предварительных испытаний. В частности, проверить непрерывность и уровень сопротивления защитных линий. После этого измерить сопротивление между контуром заземления и основными металлическими элементами конструкции здания.

Методика измерений с использованием MZC-300

Прежде, чем переходить непосредственно к испытаниям, кратко расскажем о принятом порядке, он включает в себя:

• Соблюдение определенных условий, обеспечивающих необходимую точность.
• Выбор способа подключения устройства.
• Получение информации о напряжении сети.
• Измерение основных характеристик петли «Ф-Н».
• Считывание полученной информации.

Рассмотрим каждый из перечисленных выше этапов.

Соблюдение определенных условий

Следует принять во внимания некоторые особенности работы измерителя:

• Устройство не допустит проведение испытаний, если номинальное напряжение сети превысит максимальное значение (250В). Превышение диапазона измерения (250,0 В) приведет к тому, что на экране прибора отобразится предупреждение «OFL» сопровождаемое продолжительным звучанием зуммера. В этом случае прибор следует выключить и отключить от измеряемой петли.
• При обрыве нулевых или защитных проводников на экране устройства будет высвечиваться ошибка в виде символа «–», сопровождаемая длительным сигналом зуммера.
• Уровень напряжения в измеряемой петле недостаточное для испытаний, как правило, если ниже 180,0 вольт. В таком случае экран выдаст ошибку с символом «U», сопровождаемую двумя сигналами зуммера.
• Срабатывание термической блокировки прибора. При этом на экране высвечивается символ «Т», а зуммер выдает два продолжительных сигнала.

Выбор способа подключения устройства

Рассмотрим несколько вариантов электрических схем подключения прибора для проведения испытаний:

1. Снятие характеристик с петли «Ф-Н», в примере, приведенном на рисунке измеряются параметры в цепи С-N.
   Испытание петли С-N
2. Измерение в петле между одной из фаз и проводником РЕ.
   Испытание петли С-РЕ
3. Измерения в цепях ТТ.

Подключение прибора в цепях с защитным заземлением

4. Для проверки надежности заземления электрооборудования применяется способ подключения, приведенный ниже.

Испытание надежности заземления корпусов электрооборудования

Важно! Вне зависимости способа подключения прибора необходимо убедиться в надежности соединения проводов.

Получение информации о напряжении сети

Рассматриваемый нами прибор позволяет измерить U_H в пределах диапазона от 0 до 250,0 вольт. Фазное напряжение отображается на дисплее прибора сразу после нажатия кнопки включения или по истечении пяти секунд, после проведения испытаний (если не было произведено нажатие управляющих кнопок, отвечающих за отображение результатов на экране).

Измерение основных характеристик петли «Ф-Н»

Методика измерения Z_П в петле, применяемая в модельном ряде MZC основана на создании искусственного КЗ с использованием ограничивающего сопротивления (10,0 Ом), понижающего величину I_КЗ. После испытаний микропроцессор прибора производит расчет Z_П, выделяя реактивные и активные составляющие. Процедура измерения не превышает 30,0 мс.

Характерно, что прибор автоматически выбирает нужный диапазон для измерения Z_П. При нажатии кнопки «Z/I» на дисплей поочередно выводятся такие основные характеристики петли, как ожидаемый ток КЗ (I_КЗ) и общее сопротивление (Z_П).

Следует учитывать, что при вычислениях микропроцессор устанавливает величину U_H на уровне 220,0 вольт, в то время, как текущее номинальное напряжение может отличаться от расчетного. Поэтому для увеличения точности замеров электрической цепи следует вносить поправку. Например, при действительном U_H, равном 240,0 В, поправка для снижения погрешности прибора будет равна 1,09 (то есть необходимо 240 разделить 220).

Процесс измерения характеристик петли запускается кнопкой «Старт».

Важно! Испытания, проводимые при помощи приборов модельного ряда MZC, практически гарантированно приводят к срабатыванию УЗО. Чтобы избежать этого, необходимо предварительно зашунтировать устройства защитного отключения. После проведения измерений не забудьте снять шунт с УЗО.

Считывание полученной информации

Как уже упоминалось выше, испытания начинаются после нажатия кнопки «Старт». После завершения измерений, на экране отображаются характеристики петли «Ф-Н», в зависимости от установленных настроек. Перебор отображаемой на дисплее информации осуществляется при помощи кнопок «SEL» и «Z/I».

Следует учитывать, что прибор MZC-300 отображает только результаты последнего измерения. Если необходимо хранение в электронной памяти результатов всех испытаний потребуется устройство с расширенными возможностями, например прибор MZC-303E.

Устройство MZC-303E для измерения характеристик петли «Ф-Н»

Такое устройство позволяет не только хранить информацию обо всех измерениях в электронной памяти, но и при необходимости переносить ее на компьютер, при помощи интерфейса USB.

Меры безопасности при измерении петли «Ф-Н»

Согласно требованиям ПУЭ и норм ПТБ испытания должны проводиться подготовленными сотрудниками электролабораторий. Для проведения данных работ необходимо распоряжение или наряд-допуск, выданный работником, обладающим данным правом.

Испытания могут проводить лица, чей возраст не менее 18 лет, прошедшие соответствующее обучение и проверку знаний ПТБ. Бригада электролаборатории должна быть обеспечена соответствующим инструментом, а также всеми необходимыми средствами индивидуальной защиты.

Бригада должна включать в себя, как минимум, двух работников с третьей группой электробезопасности.

Испытания запрещается проводить в помещениях повышенной опасности, а также, если имеет место высокая влажность.

По завершению процесса испытаний результаты вносятся в специальные протоколы испытаний (проверки).

Измерение контура фаза-ноль: методология, приборы, частота

Со временем работы ЛЭП в них происходят изменения, которые невозможно проверить визуально или установить с помощью математических расчетов. Для стабильной и бесперебойной работы электрооборудования необходимо периодически проводить измерения некоторых параметров. Одним из них является измерение петли фаза-ноль, которое производится с помощью специальных приборов. Если фазный провод замыкается на ноль в точке потребления, то между фазным и нулевым проводниками создается цепь, которая представляет собой петлю фаза-ноль. В него входят: трансформатор, автоматические выключатели, выключатели, пускатели — все коммутационное оборудование. Ниже мы расскажем читателям Электроэксперта, как измерить сопротивление шлейфа, предоставив существующие методики и оборудование.

• Периодичность и цель измерений
• Обзор методов
• Какие устройства они используют?

Периодичность и цель измерений

Для надежной работы электросети необходимо периодически проверять силовой кабель и оборудование. Перед вводом объекта в эксплуатацию, после капитального и текущего ремонта сети электроснабжения, после ввода в эксплуатацию, а также по графику, установленному руководителем предприятия, проводятся данные испытания. Измерения производятся по следующим основным параметрам:

• сопротивление изоляции;
• сопротивление шлейфа фаза ноль;
• параметров заземления;
• параметры автоматических выключателей.

Основной задачей измерения параметра контура фаза-ноль является защита электрооборудования и кабелей от перегрузок, возникающих в процессе эксплуатации. Повышенное сопротивление может привести к перегреву линии и, как следствие, к пожару. Окружающая среда оказывает большое влияние на качество кабеля и воздушной линии. Температура, влажность, агрессивная среда, время суток — все это влияет на состояние сети.

Цепь для измерений включает в себя контакты автоматической защиты, автоматические выключатели, контакторы, а также проводники для подачи напряжения на электроустановки. Этими проводниками могут быть силовые кабели, питающие фазу и ноль, или воздушные линии, выполняющие ту же функцию. При наличии защитного заземления — фазный провод и заземляющий провод. Такая цепь имеет определенное сопротивление.

Полное сопротивление петли фаза-ноль можно рассчитать по формулам, учитывающим сечение проводников, их материал, длину линии, хотя точность расчетов будет небольшой. Более точный результат можно получить, измерив физическую схему существующими приборами.

В случае использования устройства защитного отключения (УЗО) его необходимо отключить во время измерения. Параметры УЗО рассчитаны так, что при прохождении больших токов оно будет отключать сеть, что не даст достоверных результатов.

Обзор методов

Существуют различные методы проверки контура фаза-ноль, а также множество специальных измерительных приборов. Что касается методов измерения, то основными из них являются:

1. Метод падения напряжения. Измерения проводятся при выключенной нагрузке, после чего подключается сопротивление нагрузки известного значения. Работа выполняется с помощью специального устройства. Результат обрабатывают и с помощью расчетов производят сравнение с нормативными данными.
2. Метод короткого замыкания. В этом случае подключите устройство к цепи и искусственно создайте короткое замыкание в дальней точке потребления. С помощью прибора определяют ток короткого замыкания и время срабатывания защит, после чего делают вывод о соответствии нормам данной сети.
3. Амперметр-вольтметрический метод. Снимают питающее напряжение и затем с помощью понижающего трансформатора на переменном токе замыкают фазный провод на корпус существующей электроустановки. Полученные данные обрабатывают и по формулам определяют искомый параметр.

Основная методология этого теста заключалась в измерении падения напряжения при подключении сопротивления нагрузки. Этот метод стал основным, благодаря простоте его использования и возможности дальнейших расчетов, которые необходимо проводить для получения дальнейших результатов. При измерении контура фаза-ноль в пределах одного здания сопротивление нагрузки включается на самом дальнем участке цепи, насколько это возможно от источника питания. Подключение приборов осуществляется к хорошо зачищенным контактам, что необходимо для достоверности измерений.

Сначала измеряется напряжение без нагрузки, после подключения амперметра с нагрузкой измерения повторяются. По полученным данным рассчитывается сопротивление цепи фаза-ноль. Используя готовый прибор, предназначенный для таких работ, можно сразу получить нужное сопротивление по шкале.

После измерения составляется протокол, в который вносятся все необходимые значения. Протокол должен быть в стандартной форме. Он также включает данные об используемых измерительных приборах. В конце протокола подводят итог о соответствии (несоответствии) данного раздела нормативно-технической документации. Примерный протокол выглядит следующим образом:

Какие устройства они используют?

Для ускорения процесса измерения контура промышленность выпускает множество измерительных приборов, которые можно использовать для измерения параметров сети различными методами. Наибольшую популярность получили следующие модели:

• М-417. Проверенный годами и надежный прибор для измерения сопротивления цепи фаза-ноль без отключения питания. Используется для измерения параметра методом падения напряжения. При использовании этого прибора можно проверить цепь напряжением 380 В с глухозаземленной нейтралью. Он обеспечит разрыв цепи за 0,3 с. Недостатком является необходимость калибровки перед началом работы.
• МЗЦ-300. Устройство нового поколения на базе микропроцессора. В нем используется метод измерения падения напряжения при подключении известного сопротивления (10 Ом). Напряжение 180-250 В, время измерения 0,03 с. Подключите устройство к сети в удаленной точке, нажмите кнопку запуска. Результат выводится на цифровой дисплей, вычисляется с помощью процессора.
• Измеритель ИФН-200. Он выполняет множество функций, в том числе измерение контура фаза-ноль. Напряжение 180-250 В. Имеются соответствующие разъемы для подключения к сети. Готов к работе через 10 с. Подключенное сопротивление 10 Ом. При сопротивлении цепи более 1 кОм измерения проводиться не будут — сработает защита. Энергонезависимая память сохраняет 35 последних расчетов.

О том, как измерить сопротивление контура фаза-ноль с помощью приборов, вы можете узнать, посмотрев эти видео примеры:

Использование ИФН-300

Как пользоваться МЗЦ-300

Использовать вышеперечисленное методы, должен привлекаться только обученный персонал. Неправильные измерения могут привести к неправильным итоговым данным или к выходу из строя существующей системы электроснабжения. Самое страшное — это может привести к травмам. Надеемся, что теперь вы знаете, для чего нужно измерение петли фаза-ноль, а также какие методы и приборы можно для этого использовать.

Также рекомендуем прочитать:

• Процедура проверки автоматического выключателя
• Измерение сопротивления изоляции мегаомметром
• Как пользоваться осциллографом

Использование IFN-300

Как пользоваться MZC-300

Опубликовано:
08.07.2016
Обновлено: 14.09.2017

Пока без коментариев

что это такое, методика измерений, образец протокола

Электроприборы должны работать без сбоев, если электрическая схема соответствует всем нормам и стандартам. Но в линиях электроснабжения происходят изменения, которые со временем влияют на технические параметры сети. В связи с этим необходимо проводить периодические замеры и профилактические работы блока питания. Как правило, проверяют исправность автоматических выключателей, УЗО, а также параметры петли фаза-ноль. Далее описаны детали измерений, какие устройства использовать и как анализировать результаты.

Содержание

• 1 Что означает термин «петля фаза-ноль»?
• 2 Зачем проверять сопротивление контура фаза-нуль
  • 2.1 Как часто проводить измерения
• 3 Какой инструмент используется?
• 4 Как измерить сопротивление контура фаза-нуль
  • 4.1 Методика измерений
  • 4.2 Анализ результатов измерений и выводы
  • 4.3 Форма протокола измерений

Что означает понятие контура фаза-ноль?

Согласно правилам ПУЭ на электрических подстанциях напряжением до 1000 В с глухозаземленной нейтралью Сопротивление контура фаза-земля должно измеряться через равные промежутки времени.

Петля фаза-ноль образуется при подключении фазного провода к нулевому или защитному проводнику. Это создает петлю с собственным сопротивлением, через которую проходит электрический ток. На практике количество элементов в петле может быть намного больше и включать автоматические выключатели, клеммы и другие соединительные устройства. При необходимости можно рассчитать сопротивление вручную, но метод имеет ряд недостатков:

• сложно учесть параметры всех коммутационных элементов, в том числе автоматических выключателей, рубильников и автоматических выключателей, которые могли измениться в процессе эксплуатации сети;
• невозможно рассчитать влияние аварийной ситуации на сопротивление.

Самый надежный способ измерения значения сертифицированным прибором, который учитывает все ошибки и показывает правильный результат. Но перед началом измерения необходимо провести некоторые подготовительные работы.

Зачем проверять сопротивление контура фаза-нуль

Эта проверка важна в профилактических целях и для проверки работоспособности защитных устройств, включая автоматические выключатели, УЗО, а также автоматические выключатели, устройства защитного отключения (УЗО) и автоматические выключатели. (переменный/постоянный ток). Результатом измерения петли фаза-ноль является практическое определение сопротивления линии электропередач до автоматического выключателя. На основании этого рассчитывается ток короткого замыкания (напряжение сети, деленное на это сопротивление). Затем делаем вывод: сможет ли автоматический выключатель, защищающий эту линию, отключиться при коротком замыкании.

Например, если на линии установлен автоматический выключатель С16, максимальный ток короткого замыкания может составить до 160 А, после чего он отключит линию. Предположим, что в результате измерения сопротивление контура фаза-нуль в сети 220 В составляет 0,7 Ом, значит, ток равен 220/0,7 = 314 А. Этот ток больше 160 А, поэтому автоматический выключатель отключится до того, как провода тронутся. гореть, и поэтому считаем, что эта линия соответствует норме.

Важно! Высокое сопротивление является причиной ложного срабатывания защиты, нагрева кабелей и возгорания.

Это может быть вызвано внешними факторами, на которые трудно повлиять, или несоответствием степени защиты и рабочих параметров. Но в большинстве случаев это связано с внутренними проблемами. Наиболее распространенными причинами ошибочного срабатывания автоматических выключателей являются:

• Плохой контакт на клеммах;
• несоответствие тока характеристикам провода;
• Уменьшение сопротивления провода из-за устаревания.

Использование измерений позволяет получить подробные данные о параметрах сети, в том числе о переходном сопротивлении, а также о влиянии элементов контура на ее работу. Другими словами, петля фаза-ноль используется для предотвращения работы защитных устройств и корректного восстановления их функций.

Зная параметры автоматического выключателя конкретной линии, после измерения можно с уверенностью сказать Сработает ли он в случае короткого замыкания или перегорят провода .

Интервалы измерений

Надежная работа электросети и всех бытовых приборов возможна только при соблюдении всех параметров норм. Для обеспечения надлежащей работы требуется периодическая проверка контура фаза-земля. Измерение проводится в следующих ситуациях:

1. После ввода оборудования в эксплуатацию, ремонта, модернизации или профилактического обслуживания сети.
2. По требованию коммунального предприятия.
3. По требованию потребителя электроэнергии.

Информация! Периодичность осмотра в агрессивных условиях — не реже 1 раза в 2 года.

Основной целью измерений является защита электрооборудования, а также линий электропередач от больших нагрузок. В результате увеличения сопротивления кабель начинает сильно нагреваться, что приводит к перегреву, срабатыванию автоматических выключателей и пожарам. На значение влияет множество факторов, в том числе агрессивность окружающей среды, температура, влажность и др.

Какие датчики используются?

Для измерения фазовых параметров используются специальные сертифицированные приборы. Приборы различаются методами измерения, а также конструктивными особенностями. Наиболее популярны среди электриков следующие измерительные приборы:

• М-417. Проверенный опытом и временем прибор, предназначенный для измерения сопротивления без отключения электропитания. Из особенностей выделяются простота использования, размер и цифровой дисплей. Прибор используется во всех сетях переменного тока с напряжением 380В и допустимыми отклонениями 10%. М-417 автоматически размыкает цепь на интервал до 0,3 секунды для проведения измерений.
• МЗЦ-300. Современное оборудование для проверки состояния коммутационных элементов. Методика измерений описана в ГОСТ 50571.16-99 и заключается в имитации короткого замыкания. Прибор работает в сетях с напряжением 180-250В и регистрирует результат за 0,3 секунды. Для большей надежности имеются индикаторы низкого или высокого напряжения, а также защита от перегрева.
• ИФН-200. Устройство с микропроцессорным управлением для измерения сопротивления контура фаза-ноль без отключения питания. Надежный прибор гарантирует точность результата с погрешностью до 3%. Используется в сетях с напряжением от 30В до 280В. Дополнительные преимущества включают измерение тока короткого замыкания, напряжения и фазового угла. Также прибор INF-200 запоминает результаты последних 35 измерений.

Важно! Точность результатов измерения зависит не только от качества прибора, но и от соблюдения правил выбранной методики.

Как измеряется сопротивление контура фаза-ноль

Характеристики измерительного контура зависят от выбранного метода и прибора. Существует три основных метода:

• Короткое замыкание. Устройство подключается к рабочей цепи в самой дальней точке от вводной панели. Прибор производит короткое замыкание и измеряет ток короткого замыкания, время срабатывания автоматических выключателей. На основе данных автоматически рассчитываются параметры.
• Падение напряжения. Для этого метода необходимо отключить сетевую нагрузку и подключить эталонный резистор. Тест проводится с помощью устройства, которое обрабатывает результаты. Метод считается одним из самых безопасных.

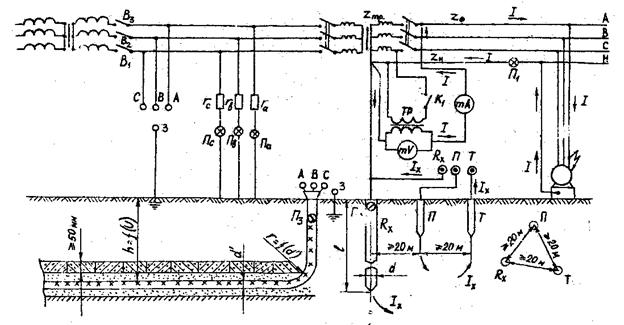

• Метод амперметр-вольтметр. Довольно сложный вариант, который осуществляется при снятом напряжении, и используется понижающий трансформатор. Замкнув фазный провод на электроустановку, измерьте параметры и произведите расчеты характеристик по формулам.

Методы измерения

Простейшим методом считается измерение падения напряжения в сети. Для этого к питающей сети подключают нагрузку и измеряют необходимые параметры. Это простой и безопасный метод, не требующий специальных навыков. Измерение можно проводить:

• между одной из фаз и нулевым проводом;
• Между фазой и проводом защитного заземления;
• Между фазой и защитным заземлением.

После подключения устройство начинает измерять сопротивление. Требуемый прямой параметр или косвенные результаты отображаются на экране. Их необходимо сохранить для последующего анализа. Стоит иметь в виду, что измерительные приборы вызовут срабатывание УЗО, поэтому перед проверкой их необходимо зашунтировать.

Внимание! Нагрузка подключается к самой дальней точке ( розетка точка (розетка) источника питания.

Анализ результатов измерений и выводы

Полученные параметры используются для анализа характеристик сети, а также ее профилактического обслуживания. По результатам принимаются решения о модернизации ЛЭП или продолжении эксплуатации. Среди основных возможностей можно выделить следующие:

1. Определение безопасности работы сети и надежности защитных устройств. Проверяется техническая исправность проводки и возможность дальнейшей эксплуатации без помех.
2. Поиск проблемных мест для модернизации линии электроснабжения помещения.
3. Определение мероприятий по модернизации сети для обеспечения надежной работы автоматических выключателей и других защитных устройств.

Если показатели находятся в пределах нормы и ток короткого замыкания не превышает значений отключения автоматических выключателей, дополнительных мероприятий не требуется. В противном случае необходимо искать проблемные места и устранять их для обеспечения работоспособности автоматических выключателей.

Форма отчета об измерениях

Последним этапом измерения сопротивления контура фаза-ноль является запись показаний. Это необходимо для того, чтобы сохранить результаты и использовать их для сравнения в дальнейшем. Запись включает дату испытания, полученный результат, использованный прибор, тип отключающего устройства, его диапазон измерения и класс точности.

В конце бланка записывается сводка результатов тестирования. Если оно удовлетворительное, в заключении указывается возможность дальнейшей эксплуатации сети без принятия дополнительных мер, а если нет — перечень необходимых действий для улучшения показателя.

В заключение необходимо подчеркнуть важность измерения сопротивления шлейфа.
