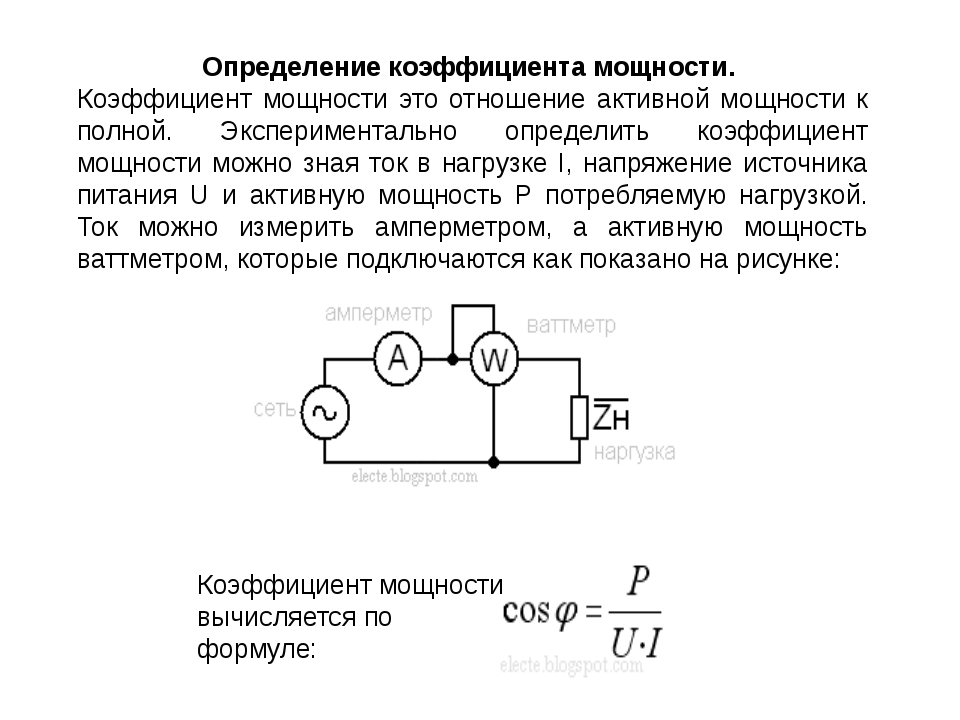

Расчет cos фи: Коэффициент мощности

Увеличение косинуса фи

Причины низкого «косинуса фи»

Недозагрузка электродвигателей переменного тока

При недозагрузке электродвигателя потребляемая им активная мощность уменьшается пропорционально нагрузке. В то же время реактивная мощность изменяется меньше. Поэтому чем меньше нагрузка двигателя, тем с меньшим коэффициентом мощности он работает.

Так, например, асинхронный двигатель в 400 кВт при 1000 оборотах в минуту имеет «косинус фи», равный при полной нагрузке 0,83. При ¾ нагрузки тот же двигатель имеет cos φ = 0,8. При ½ нагрузке cos φ = 0,7 и при ¼ нагрузки cos φ = 0,5.

Двигатели, работающие вхолостую, имеют «косинус фи», равный от 0,1 до 0,3 в зависимости от типа, мощности и скорости вращения.

Неправильный выбор типа электродвигателя

Двигатели быстроходные и большой мощности имеют более высокий «косинус фи», чем тихоходные и маломощные двигатели. Двигатели закрытого типа имеют cos φ ниже, чем двигатели открытого типа. Двигатели, неправильно выбранные по типу, мощности и скорости, понижают cos φ.

Повышение напряжения в сети

В часы малых нагрузок, обеденных перерывов и тому подобного напряжение сети на предприятии увеличивается на несколько вольт. Это ведет к увеличению намагничивающего тока индивидуальных потребителей (реактивной составляющей их полного тока), что в свою очередь вызывает уменьшение cos φ предприятия.

Неправильный ремонт двигателя

При перемотке электродвигателей обмотчики вследствие неправильного подбора проводов иногда не заполняют пазы машины тем количеством проводников, которое было в фабричной обмотке. При работе такого двигателя, вышедшего из ремонта, увеличивается магнитный поток рассеяния, что приводит к уменьшению cos φ двигателя.

При сильном износе подшипников ротор двигателя может задевать при вращении за статор. Вместо того чтобы сменить подшипники, обслуживающий персонал иногда идет по неправильному и вредному пути и подвергает ротор обточке.

Увеличение воздушного зазора между ротором и статором вызывает увеличение намагничивающего тока и уменьшение cos φ двигателя.

Способы увеличения «косинуса фи»

Вышеперечисленные последствия низкого cos φ с достаточной убедительностью говорят о том, что необходимо вести борьбу за высокий cos φ. К мерам увеличения cos φ относятся:

1. Правильный выбор типа, мощности и скорости вновь устанавливаемых двигателей;
2. Увеличение загрузки двигателей;
3. Недопущение работы двигателей вхолостую продолжительное время;
4. Правильный и высококачественный ремонт двигателей;
5. Применение статических (то есть неподвижных, невращающихся) конденсаторов.

Малый вес конденсаторов, отсутствие вращающихся частей, незначительные потери энергии в них, легкость обслуживания, безопасность и надежность в работе дают возможность широкого применения статических конденсаторов для повышения cos φ двигателей.

Подбирая величину емкости при параллельном соединении и емкости, можно добиться уменьшения угла сдвига фаз между напряжением и общим током при неизменной активной и реактивной мощности, потребляемой ветвью с индуктивностью. Этот угол можно сделать равным нулю. Тогда ток, текущий на общем участке цепи, будет иметь наименьшую величину и совпадать по фазе с напряжением сети.

Это явление называется компенсацией сдвига фаз и широко используется на практике.
По экономическим соображениям невыгодно доводить угол φ до нуля, практически целесообразно иметь cos φ = 0,9 – 0,95.

Рассмотрим расчет емкости конденсаторов, которые нужно включить параллельно индуктивной нагрузке, чтобы повысить cos φ до заданной величины.

На рисунке 1, а изображена схема включения индуктивной нагрузки в сеть переменного тока. Для увеличения коэффициента мощности параллельно потребителю включена батарея конденсаторов. Векторная диаграмма начинается с построения вектора напряжения U. Ток I₁ вследствие индуктивного характера нагрузки отстает по фазе от напряжения сети на угол φ₁. Необходимо уменьшить угол сдвига фаз между напряжением U и общим током до величины φ. Иначе говоря, увеличить коэффициент мощности от значения cos φ₁ до значения cos φ.

Рисунок 1. Увеличение cos φ при помощи статических конденсаторов:
а – схема включения; б – векторная диаграмма

Отрезок ос, представляющий активную слагающую тока I₁, равен:

ос = I₁ × cos φ₁ = оа × cos φ₁ .

Пользуясь выражением мощности переменного тока

P = U × I × cos φ ,

отрезок ос выразим так:

Ток на общем участке цепи I равен геометрической сумме тока нагрузки I₁ и тока конденсатора I_C.

Из треугольника оас и овс имеем:

ас = ос × tg φ₁ ;
bс = ос × tg φ .

Из диаграммы получаем:

ab = od – ac – bc = ос × tg φ₁ – ос × tg φ = oc × (tg φ₁ – tg φ) .

Так как

и ab = I_C , то

Вместе с этим, как было указано выше,

I_C = U × ω × C .

Следовательно,

Пример 1. Электрические двигатели шахты потребляют мощность 2000 кВт при напряжении 6 кВ и cos φ₁ = 0,6. Требуется найти емкость конденсаторов, которую нужно подключить на шины установки, чтобы увеличить cos φ до 0,9 при f = 50 Гц.

Решение.

cos φ₁ = 0,6;     φ₁ = 53°10’;     tg φ₁ = 1,335;

cos φ = 0,9;     φ = 25°50’;     tg φ = 0,484;

Источник: Кузнецов М. И., «Основы электротехники» — 9-е издание, исправленное — Москва: Высшая школа, 1964 — 560 с.

Как рассчитать сечение силового кабеля по нагрузке, длине, мощности, току и типу жил

от 20 января 2020 г.

Подбор сечения кабеля – обязательный этап при проектировании электросети для бытовых или промышленных условий. От точности подбора зависит работоспособность электроприборов и частота технического обслуживания. Занижение этого параметра может вызвать перегрев жил, что грозит выходом оборудования из строя, риском перегрузок, задымления или даже пожара. Тогда как завышение не грозит аварийными ситуациями, обойдется в разы дороже.

Способы расчета

Чтобы рассчитать сечение, используют один из четырех параметров:

1. Мощность сети.

2. Токовую нагрузку.

3. Тип жил.

4. Способ прокладки ЛЭП, мощность и длину линии.

Мощность сети

Этот метод применяют при расчете бытовой электросети, а также при выборе дифференциальных автоматов и автоматических выключателей. Чтобы получить общую мощность нагрузки групповой линии, складывают сумму мощностей всех электропотребителей с учетом коэффициента одновременности. Параметры электропотребителей представлены в технических паспортах.

Токовая нагрузка

Этот параметр позволит более точно рассчитать необходимое сечение. Для этого понадобится получить расчетный ток, который рассчитывается по формулам:

1. Для однофазных сетей – Iр=Pр/U cos φ.

2. Для трехфазных сетей – Iр=Pр/(U cos φ)*√3.

Ip – расчетная сила тока, Pp – расчетная мощность потребителя, U – напряжение сети (220 или 380 В), cos φ – коэффициент мощности.

По этим формулам можно рассчитать не только сечение кабеля, но и подобрать тип шнура для техники, требующей отдельной кабельной линии – бойлеров, электрических печей, котлов.

Тип прокладки

Когда ток проходит по линии, происходит выделение тепла. Поэтому при открытой прокладке, которой свойственно естественный отвод тепла, применяют кабели меньшего сечения. При закрытой прокладке применяют модели с большей площадью поперечного сечения, что позволит продлить срок службы изоляции.

Мощность и длина линии

При монтаже линий электропередач с большой длиной учитывают возможные потери в линии. Для этого пользуются таблицей по выбору сечения проводника в зависимости от мощности и длины линий.

Расчет по длине

Получив сечение по мощности и току, полученный результат проверяют по длине:

1. Суммируют мощность всех электроприборов и силу тока.

2. Рассчитывают сопротивление электропроводки, умножая удельное сопротивление проводника на длину линии в метрах. Полученный результат делят на поперечное сечение кабеля.

3. Получают потери напряжения, умножая силу тока на сопротивление электропроводки.

4. Рассчитывают величину потерь, деля потери напряжения на напряжение в сети и умножая полученное число на 100%.

5. Анализируют величину потерь. Если она меньше 5%, то оставляют выбранное сечение жилы. Если выше, то сечение увеличивают.

Грамотный расчет сечения силового кабеля позволит минимизировать техническое обслуживание и риск аварийных ситуаций.

---
