Что такое зануление?



1. Описание

Сегодня нашу жизнь трудно представить без ежедневной эксплуатации всевозможных электрических приборов. Однако, практическое использование тока небезопасно без защитных систем. Возможны случаи, когда защитные устройства (пробки, автоматы и др.) могут не сработать, в результате чего происходит повреждение внутренней изоляции и возникает повышенное напряжение на металлическом корпусе оборудования. Для защиты человека от возможного поражения электрическим током в процессе эксплуатации электроприборов и бытовой техники, разработаны всевозможные защитные мероприятия, к числу которых относится и зануление. Данная статья написана с целью объяснить читателю, в чём заключается особенность зануления, как способа защиты электросетей, в каких случаях применятся и чем отличается от защитного заземления.

Зануление используют для обеспечения электробезопасности систем с PEN, PE или N проводниками. К ним относят сети с глухозаземленной нейтралью: TN-C, TN-S и TN-C-S. Основное различие в организации зануления для указанных систем состоит в схеме соединения нулевых защитных и рабочих проводников.

Система зануления TN-C

Система зануления TN-C на сегодняшний день относится к устаревшей, так как преобладает в зданиях старого жилого фонда. Для нее характерно наличие совмещенного по всей длине нулевого защитного и нулевого рабочего проводника PEN. Используется для электроснабжения в трехфазных сетях. Запрещена для групповых и распределительных однофазных сетей. Данная система достаточно проста в организации, однако не обеспечивает достаточного уровня электробезопасности, что делает невозможным ее применение при строительстве новых зданий.

Система зануления TN-C-S

Представляет собой улучшенный вариант системы зануления TN-C для обеспечения электробезопасности в однофазных сетях. В точке разветвления трёхфазной линии на однофазные совмещенный PEN-проводник разделяют на PE- и N-проводники, подводя их к однофазным потребителям. Данная система зануления, при относительно небольшом удорожании, отличается более высоким уровнем безопасности.

Система зануления TN-S

Считается наиболее совершенной и безопасной схемой зануления. Принцип действия основан на разделении по всей длине нулевого защитного и нулевого рабочего проводников. К нулевому защитному проводнику PE присоединяют все металлические элементы электроустановки. Во избежание повторного заземления устраивают трансформаторную подстанцию, имеющую основное заземление.

Электробезопасность при занулении

Используя схему защитного зануления важно учитывать, что ток при коротком замыкании должен достигать значения, достаточного для срабатывания электромагнитного расцепителя автоматического выключателя или плавления вставки предохранителя. В противном случае ток замыкания свободно будет протекать по электрической цепи, что приведет к увеличению падения напряжения на каждом элементе электрической цепи и на всех зануленных элементах электроустановки до величины, при которой вероятность поражения током от корпуса прибора многократно возрастет. Получается, что надежность системы зануления определяется по большей части надежностью используемого нулевого защитного проводника, к которому соответственно предъявляют повышенные требования см. пункты 1.7.121 – 1.7.126 ПУЭ-7. Тщательно проложенный нулевой провод должен отличаться окраской в виде желтых полос по зеленому фону. Кроме того, необходимо постоянно осуществлять контроль за исправностью его состояния. К нулевому проводу запрещается монтировать средства защиты электроустановок, которые при срабатывании могут привести к его повреждению. Соединения нулевых проводов между собой и с металлическими элементами электроустановки, доступными для прикосновения пользователям, должны гарантировать надежный контакт и иметь возможность для осмотра см. пункт 1.7.39, 1.7.40 ПУЭ-7. Значение сопротивления в болтовом соединении с частями электроустановки не должно превышать 0,1 Ом. Контроль за сопротивлением петли “фаза-нуль» осуществляют на этапе приемо-сдаточных работ, при капитальном ремонте и реконструкции сети, а так же в установленные в нормативно-технической документации сроки. Измерения в отключенной электроустановке проводят с помощью вольтметра-амперметра. Кроме того, постоянному контролю подлежит значение сопротивления заземления нейтрали и повторных заземлителей, зависимость времени действия автоматических устройств защиты от тока короткого замыкания.

Для уменьшения удара током, в случае обрыва нулевого провода, рекомендуют выполнять повторные заземления сопротивлением не более 30 Ом через каждые 200 м линии и опор, для чего преимущественно используют естественные заземлители.

2. Нормирование зануления

Технические требования к организации систем защитного зануления определены следующими документами:

• Правила устройства электроустановок (ПУЭ), глава 1.7,
• ГОСТ Р 50571.5.54-2013 (пункт 543),
• ГОСТ 12.1.030-81 (пункт 7).

Механизм зануления основан на автоматическом отключении поврежденного участка сети, время которого не должно превышать значений согласно пункту 1.7.79 ПУЭ-7.

Наибольшее допустимое время защитного автоматического отключения для системы TN

Номинальное фазное напряжение Uo, В	Время отключения, с
127	0,8
220	0,4
380	0,2
более 380	0,1



Нулевой рабочий и защитный проводники должны обладать сопротивлением, достаточным для срабатывания защиты. Активные и индуктивные сопротивления проводников образуют полное сопротивление петли «фаза-ноль». Активные сопротивления проводников зависят от их длины, удельного сопротивления материала и сечения. Индуктивные сопротивления различают для проводников из меди и стали. В стальном проводе они находятся в обратной зависимости от плотности тока и отношения периметра к площади сечения проводника. Индуктивные сопротивления стальных проводников выше, чем медных. В пункте 1.7.126 ПУЭ-7 установлены наименьшие площади поперечного сечения защитных проводников для случаев, когда они изготовлены из того же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости приведенным.

Наименьшие сечения защитных проводников

Сечение фазных проводников, мм2	Наименьшее сечение защитных проводников, мм2
S ≤ 16	S
16	16
S > 35	S/2



Двухпроводная линия, состоящая из рабочего и защитного проводников, образует один большой виток, сопротивление взаимоиндукции которого (рекомендуемое значение для расчётов — 0,6 Ом/км) зависит от длины линии, диаметра проводов и расстояния между ними. Сопротивление заземления нейтрали источника питания не должно превышать 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока см. пункт 1.7.101 ПУЭ-7. Увеличение тока короткого замыкания достигают путем понижения сопротивления трансформатора и петли, для чего используют схему треугольник-звезда. Обмотки мощных трансформаторов и так имеют не большое сопротивление. Меньшее сопротивление линий зануления достигают выполняя их короткими и простыми, увеличивая сечение проводников, заменяя стальные проводники на изготовленные из цветных металлов с малым индуктивным сопротивлением. Наибольшее сопротивление нулевого защитного провода не должно превышать удвоенного сопротивления фазного провода. Сокращая расстояние между ними, снижают внешнее индуктивное сопротивление. Уменьшение сопротивления повторных заземлителей и приближение их к узлам нагрузки, способствует понижению силы тока на зануленных частях оборудования. Соединение с нулевым проводником всех заземленных металлические конструкций здания повышает потенциал поверхности пола, на котором стоит человек, и тем самым значительно снижает напряжение его прикосновения до величины, примерно равной от 0,1 до 0,01 U_з.

3. Применение зануления

Зануление выполняют на промышленных объектах, часто с расположенным в здании источником питания (генератором или трансформатором), для обеспечения безопасности эксплуатации электроустановок различного назначения и повышения помехоустойчивости при их работе. Согласно требованиям пункта 1.7.101 ПЭУ-7 зануление электроустановок следует выполнять: — при напряжении 380 В и выше переменного тока и 440 В и выше постоянного тока — во всех электроустановках; — при номинальных напряжениях выше 42 В, но ниже 380 В переменного тока и выше 110 В, но ниже 440 В постоянного тока — только в помещениях с повышенной опасностью, особо опасных и в наружных установках. Все электрооборудование промышленных объектов выводят на общий контур заземления и соединяют между собой металлической заземляющей шиной. Полный перечень частей, подлежащих занулению, представлен в главе 1.7 Правил устройства электроустановок (ПУЭ-7). Там же приведен список электрооборудования, преднамеренное зануление которого не требуется. Для электрозащиты объектов жилого фонда зануления практически не применяют. В новостройках заземление организованно централизованно. Современные электроприборы имеют вилку с тремя контактами. Один из контактов подключен к корпусу. Заземление для отдельно взятой квартиры состоит в присоединении к заземлителям корпусов и частей бытовых приборов. Потребность в занулении в таком случае отпадает. Дома старого жилого фонда, как правило, подключенные по системе TNC, могут и вовсе не иметь заземления. Модернизацией электросетей подобных домов должна заниматься специализированная электротехническая компания. Однако, зачастую сами жильцы таких домов прибегают к обустройству запрещенного в данном случае зануления, что является совсем не безопасным способом электрозащиты для жилого сектора. Требования к организации системы защитного зануления, как уже говорилось, определены в нормативных документах. Однако в процессе реализации данного способа защиты электросетей, нередко допускаются ошибки, препятствующие его прямому назначению. Ошибочно мнение о том, что лучше выполнять заземление на отдельный от нулевого проводника контур, ввиду отсутствия сопротивление длинного PEN-проводника от электроприбора до заземлителя подстанции. Однако на деле, сопротивление заземления оказывается гораздо большим, чем у длинного провода. При попадании фазы на заземлённый указанным способом корпус установки, ток замыкания может быть недостаточным для срабатывания автоматических средств защиты электросети. В данном случае напряжение на корпусе достигает опасной для пользователя величины. Даже при применении автоматического выключателя небольшого номинала, не удается обеспечить требуемое ПУЭ время автоматического отключения повреждённой линии от сети.

4. Отличие зануления от заземления

По своему назначению заземление и зануление во многом похожи – обеспечивают защиту пользователя электроустановки от поражения электрическим током. Однако способы и принцип организации такой защиты различны. Обеспечение электробезопасности сетей с использованием системы зануления подробно рассмотрено в предыдущих разделах статьи. Действие защитного заземления основано на принудительном соединении электроустановок с землей с целью снижения напряжения прикосновения до безопасной величины. Избыточный ток, поступающий на корпус электроустановки, отводится напрямую в землю (по заземляющей части). В качестве заземлителя устанавливают заземляющий контур треугольной конфигурации, сопротивление которого должно быть меньше, чем на остальных участках цепи. Отличие зануления от заземления состоит в следующем:

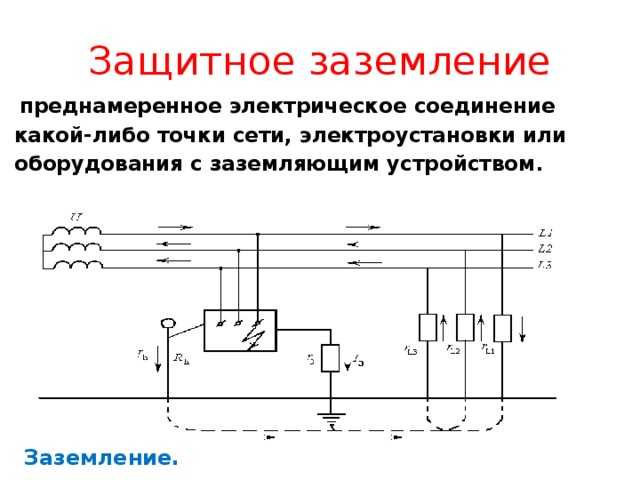

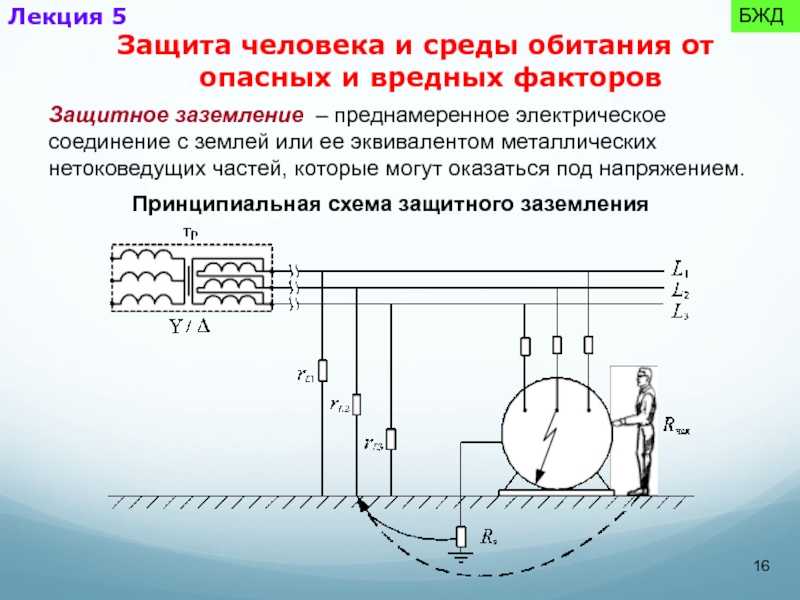

• в способе обеспечения защиты электрических сетей: заземление -снижает напряжение прикосновения, зануление — отключает поврежденную электроустановку от сети, что практически исключает удар током и, с этой точки зрения, является более эффективным средством защиты для использования на промышленных предприятиях. Однако, если говорить о надежности защиты в процессе эксплуатации, то зануление уступает заземлению по причине большей вероятности повреждения целостности нулевого провода и возможного изменения сопротивления петли «фаза-нуль».
• системами применения: заземление используют исключительно для защиты сетей с изолированной нейтралью (системы TT и IT), зануление — в сетях с глухо заземленной нейтралью TN-C, TN-S и TN-C-S, где присутствует PEN, PE или N проводники.
• по типу обустройства: с точки зрения простоты и доступности обустройства, зануление представляет собой более сложный и трудоемкий способ защиты, требующий технических знаний и навыков для правильного определения способа и средней точки зануления. В случае защитного заземления соединяют отдельные детали токоприемника с землей, для чего достаточно применение инструкций к электроприборам.

5. Заключение

Роль зануления при работе с электроустановками на промышленных предприятиях трудно переоценить. Отключая поврежденную установку от сети в случае пробоя изоляции, зануление выступает надежным способом защиты человека от возможного поражения электрическим током. Для эффективного обеспечения электробезопасности, необходимо строгое соответствие конструкции элементов системы зануления рассмотренным нормативам, а так же тщательный и постоянный контроль за их состоянием. Использование зануления или заземления зависит от необходимого способа обеспечения защиты различных систем электрических сетей.
