Проводка в гипсокартоне: видео прокладки и штробления стен

видео прокладки и штробления стен

Концепция капитального ремонта комнат подразумевает полную замену всех элементов. Проводка под гипсокартоном не является исключением, ведь от этих коммуникаций будет зависеть работоспособность и удобное использование всех электроприборов, которых на сегодня в квартирах и домах подавляющее большинство. Однако следует учитывать некоторые нюансы прокладки линий электрообеспечения, ведь их нужно как-то фиксировать, устроить выводы под розетки и защиту от механических и прочих нежелательных воздействий.

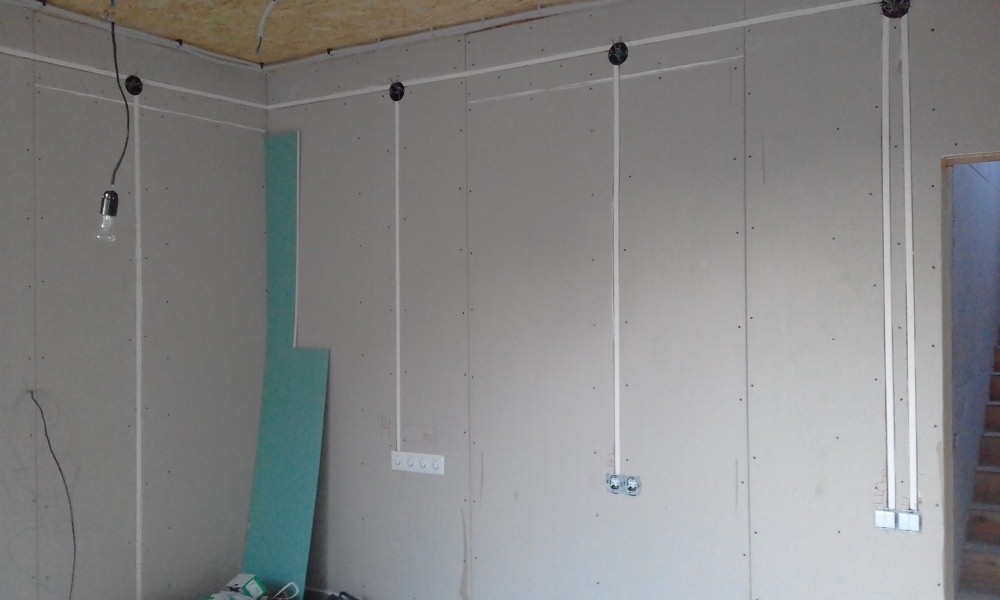

Пример прокладки проводки под листами гипсокартонаСхема прокладки проводки под листами гипсокартона

Прокладка проводки перед крепление листов гипсокартона на стену

Вернуться к оглавлению

Полное содержание материала

• 1 Особенности прокладки проводов под гипсокартоном
• 2 Защита для проводки
• 3 Прокладка и крепеж проводки
• 4 Монтаж проводки под гипсокартоном
• 5 Монтаж проводки на стену
• 6 Подборка фото с проложенной проводкой под гипсокартонными листами

Особенности прокладки проводов под гипсокартоном

Монтаж проводки под гипсокартоном можно охарактеризовать тремя вопросами и ответами на них:

1. Как защитить проводку?
2. Где проложить кабель под гипсокартоном?
3. Как закрепить провод?

Вернуться к оглавлению

Защита для проводки

Современный электрический провод изготавливается в основном из меди и заключен в изолирующую оболочку. Однако специфика гипсокартонной отделки в наличии металлического каркаса и множества точек крепления, состоящих из острых саморезов для профиля. Чтобы не повредить изолирующий слой провода его нужно обязательно заключить в защитную гофрированную оболочку.

Пример защиты кабеля гофрированной оболочкой

Такая гибкая трубка не помешает монтажу линий, позволит защитить кабель от механических повреждений и, как следствие, короткого замыкания от контакта с металлическими элементами каркаса.

Дополнительно этот гофрированный канал усилит гидроизоляцию провода, что немаловажно в таких помещениях, как кухня, ванная или санузел, а также сделает недоступной изоляцию для мелких грызунов (особенно актуально в частном домовладении!). Как вариант защиты провода можно еще использовать ПВХ трубы или специальные пластиковые кабели-каналы. Однако такие элементы менее удобны в монтаже, и их особенно нелегко проложить в труднодоступных местах.

Вернуться к оглавлению

Прокладка и крепеж проводки

Способы прокладки линий электрического обеспечения подбираются зависимо от способа монтажа гипсокартонной отделки: с каркасом или без каркаса.

Пример крепления проводки на каркас из профилей

Проведение кабелей под гипсокартоном

Бескаркасный метод обшивки используется реже, и в такой ситуации нужно предварительно подготовить места, где можно будет уложить скрытую проводку под гипсокартоном. Для этого нужно провести штробление поверхностей несущей стены и уложить кабель в них. Обязательно придется подготовить места, где будет осуществляться установка розеток и выключателей, под которые нужно штробить ямки.

Крепление кабеля к стене происходит за счет использования специальных хомутов. При каркасном способе отделки, проводку под гипсокартоном своими руками можно прокладывать по стене как в первом варианте. Или непосредственно в самом основании, используя стойки как опору для кабеля.

Пример использования стоек для крепления кабелей

монтаж розетки в стене из гипсокартона

При этом под горизонтальные линии в стоечных профилях нужно просверлить отверстия или же приобрести такие рейки с готовыми точками под проводку. Крепление в таком случае можно сделать с использованием пластиковых кабельных стяжек. Наиболее часто используется прокладка проводки по последнему варианту с каркасным основанием.

Вернуться к оглавлению

Монтаж проводки под гипсокартоном

Итак, как провести проводку под гипсокартоном с каркасом из металлического профиля?

После окончания прокладки проводки каркас обшивают и приступают к сверлению отверстий для стаканов подрозетников. В видео рассказывается о прокладке проводки под гипсокартоном.

Вернуться к оглавлению

Монтаж проводки на стену

Этот способ используют, если гипсокартон монтируется без каркаса, на гипсовый монтажный клей. Так как пространство под его поверхностью будет ограниченным, линии проводов и розетки нужно «утопить» в стену, для чего перед обшивкой готовят штробы под проводку.

Штробление — это изготовление углублений в виде траншей, которые вырезают на поверхности. Сделать их можно с использованием ручного инструмента (зубило, стамеска, молоток), используя болгарку и зубило, перфоратор или штроборез.

Как и в каркасном способе для удобной работы лучше перенести всю схему на стены и потолок, после чего начинать штробить поверхности. Если придется работать с бетоном, кирпичом или пенобетоном, то лучше изначально сделать продольные разрезы. По ним потом можно проводить штробление.

Изготовление отверстий для розеток

По разметке нужно штробить линии под проводку, при этом в местах монтирования розеток, распределителей и выключателей готовят соответствующие углубления. В деревянном доме штробление лучше делать стамеской.
Проштробив линии, нужно установить распределительные коробки, от которых по линиям прокладывают кабель в гофрированной трубе и закрепить его пластиковыми клипсами.

Проложив провода, приступают к монтажу гипсокартона. Не стоит забывать о расположении кабеля, чтобы при дополнительном прикручивании гипсокартона саморезами не попасть по электропроводке. После того как гипсокартон уложен, в местах расположения розеток и выключателей сверлят отверстия и устанавливают подрозетники, выводя проводку под дальнейшее подключение оборудования.

Отверстия в гипсокартоне под подрозетники

Подключение питания в доме желательно провести до окончательной отделки, чтобы в случае неполадок можно было не разрушать чистовое покрытие, демонтировав лист обшивки и с легкостью найти проводку с дефектом или браком в прокладке.

Вернуться к оглавлению

Подборка фото с проложенной проводкой под гипсокартонными листами

Проводка под гипсокартоном: прокладываем правильно

Содержание

1. Конструкция гипсокартонной обшивки
2. Монтаж проводки под обшивкой из гипсокартона
3. Укладка проводки в штробы
4. Укладка проводки внутри каркаса
5. Установка розеток и выключателей

Гипсокартон сегодня используется достаточно широко: его применяют и для обшивки стен и потолков помещения, и для создания новых перегородок. Для неопытных мастеров наиболее сложным этапом работы является монтаж электропроводки под гипсокартоном, однако при правильной подготовке даже эта операция не представляет собой ничего сложного.

Проводка в гипсокартонной обшивке

Конструкция гипсокартонной обшивки

Электропроводка под гипсокартоном монтируется параллельно с обшивкой стены, а это значит, еще до начала всех работ нам следует уяснить, как мы будем прокладывать проводку, и какие обязательные элементы (розетки, выключатели, распределительные коробки) должны быть установлены.

Следовательно, монтаж проводки под гипсокартоном нужно начинать одновременно с началом монтажа самого гипсокартона.

При этом следует помнить, что отделка стен гипсокартоном может проводиться двумя способами: с помощью специального клея или с помощью каркаса из металлического профиля для гипсокартона. Соответственно, электропроводка в гипсокартоне будет укладываться также по–разному.

Монтаж гипсокартона на клей применяется довольно редко. Чаще всего для этого используются смеси типа «Перфликс» или «Фугенфюллер». Такая технология используется в ситуациях, когда неровности стены не превышают 4 мм.

Обшивка стены ГКЛ по каркасу

Что же касается более распространенной технологии монтажа гипсокартона на каркас, то она заключается в следующем:

• Вначале на стену устанавливаются кронштейны каркаса из оцинкованной стали.
• На кронштейны крепятся металлические профили для гипсокартона, между которыми укладывается тепло- и звукоизоляционный материал.
• Поверх каркаса нашиваются гипсокартонные листы, которые затем шпатлюются и красятся интерьерной краской.

Такая конструкция гипсокартонной обшивки является более трудоемкой, да и цена профиля для каркаса весьма высока. Но зато мы получаем возможность нивелировать даже значительные неровности стен.

Естественно, в каждой ситуации проводка по гипсокартону будет укладываться по отдельной технологии. Ниже мы подробно расскажем, как можно проложить проводку своими руками в том и в другом случае.

Монтаж проводки под обшивкой из гипсокартона

Укладка проводки в штробы

Если мы планируем клеить гипсокартон непосредственно на стены, то для скрытого монтажа проводки в стенах нужно будет проделывать специальные канавки – штробы.

Монтаж проводки при этом производим так:

Схема прокладки проводов

• Вначале на стены наносим разметку под прокладку проводов. Отдельно отмечаем места установки розеток и выключателей. Чтобы проводка была проложена ровно, для нанесения разметки используем уровень.

Обратите внимание!
Повороты проводки должны быть достаточно плавными. Информацию о минимально радиусе поворота содержит либо  инструкция к кабелю, либо спецификация на сайте производителя.

• Когда разметка нанесена, приступаем к проделыванию отверстий. В местах, где мы планируем установку розеток и выключателей, с помощью перфоратора выдалбливаем гнезда глубиной не менее 35 мм.

Нарезка штроб

• Канавки для прокладки проводов прорезаем штроборезом или же выдалбливаем перфоратором. Технология проделывания штроб в бетоне или кирпичной стене показана на видео на нашем сайте.
• Затем провода укладываем в пластиковые гофротрубы, которые помещаем в проделанные канавки.

Обратите внимание!
В местах установки выключателей и розеток провода должны быть проложены свободно, т.е. без пластиковых кожухов.

• Проложенные в канавках провода замазываем шпатлевкой, после чего – наклеиваем на стену гипсокартон.
  Нам останется только проделать отверстия и установить розетки с выключателями, но об этом мы расскажем в отдельном разделе.

Заделка провода в штробе

Укладка проводки внутри каркаса

Электропроводка в гипсокартонных перегородках или же под обшивкой, закрепленной на каркасе, монтируется гораздо проще:

Схема прокладки проводки

• Вначале, как и в предыдущем случае, наносим на стены разметку под прокладку кабелей.
• Затем  на стене собираем каркас из металлического оцинкованного профиля.

Совет!
Если монтаж электропроводки под гипсокартон осуществляется в перегородке без бетонного основания, то перед прокладкой кабелей одну сторону перегородки обшиваем гипсокартоном.

• Ориентируясь на начерченную схему, сверлим в профилях каркаса отверстия, через которые будем протягивать наш кабель.
  Диаметр отверстия должен быть достаточным для того, чтобы через него можно было пропустить гофротрубу с проводами.

Обратите внимание!
Некоторые модели профилей выпускаются с уже готовыми отверстиями, а в других отверстия приходится проделывать самостоятельно.

Стена с протянутыми проводами

• Прокладываем гофротрубы внутри каркаса, следя за тем, чтобы крепежные саморезы не повредили защитный кожух.
• Проводка в гипсокартонных перегородках должна быть надежно зафиксирована, поэтому провода  мы крепим к каркасу пластиковыми хомутами или отрезками изолированной проволоки.

После того как проводка в гипсокартоне закреплена, можно обшивать каркас. Нам останется только установить розетки и выключатели.

Статьи по теме:

• Розетки в гипсокартоне

Установка розеток и выключателей

Завершающий этап прокладки проводов под гипсокартонной обшивкой – установка розеток и выключателей.

Выполняется эта операция после полной обшивки стен.

Сверление отверстия для розетки

• Вначале  с помощью специальной фрезы в гипсокартонной обшивке прорезаем отверстие для установки пластикового подрозеткника. Как правило, для монтажа розеток используются подрозетники диаметром 65 мм.
• После того как отверстие проделано, в днище подрозеткника вырезаем специально предусмотренные гнезда для протягивания проводки.
• Вытягиваем провода из-под гипсокартонной обшивки и протягиваем их сквозь отверстия в днище подрозетника.
• Помещаем подрозетник в отверстие и выравниваем по уровню, после чего – закручиваем крепежные винты. Находящиеся внутри обшивки металлические «лапки» подрозеткника проворачиваются, и пластиковое основание для розетки или выключателя надежно закрепляется в гипсокартонной обшивке (см. фото).

Конструкция подрозеткника

Совет! Если электропроводка под гипсокартон к этому времени уже подключена – надежно изолируем оголенные концы проводов, чтобы избежать замыкания в ходе выполнения отделочных работ.

После того как подрозетник установлен, можно приступать к отделке гипсокартонной обшивки. Розетки и выключатели мы будем устанавливать только после того как отделка будет завершена, поскольку в процессе покраски или шпатлевки легко можно испачкать декоративные накладки.

Подключение розетки

Установка розетки или выключателя производится так:

• Разбираем корпус устройства, снимая с него все защитные и декоративные части.
• К клеммной части подключаем провода, выведенные в подрозетник, фиксируя зачищенные концы проводов винтовыми зажимами.
• Проверив надежность соединения проводов и клеммной колодки, помещаем клеммную часть в подрозетник и фиксируем с помощью крепежных винтов.
• На закрепленную клеммную часть надеваем декоративные и защитные накладки, после чего – проверяем работоспособность установленной детали.

На этом работы завершены, и проложенной проводкой можно пользоваться в штатном режиме!

Как видите, особых сложностей монтаж электропроводки по гипсокартону не представляет. Главное при выполнении этих работ – не торопиться, продумывать каждый свой следующий шаг, ну и, конечно же, соблюдать технику электробезопасности!

Как резать гипсокартон для прокладки электрических проводов

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 09.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Ли Валлендер

В этой статье

• Подготовка к резке

• Мелкие тиражи

• Большие тиражи

• Заделка гипсокартона

• Часто задаваемые вопросы

Обзор проекта

Большинство электрических проводов в домах скрыты за гипсокартоном, чтобы защитить и скрыть неприглядные жгуты проводов. Иногда возникает необходимость протянуть провода через стены, если, например, вы добавляете розетку или выключатель в помещение. Прокладка электрического провода через закрытые стены — утомительный проект, который мало кому нравится делать своими руками. Снимать целые листы гипсокартона только для того, чтобы получить доступ к проводу, неэффективно и требует много времени. Скорее, вы хотите удалить наименьшую возможную часть гипсокартона, сохранив при этом достаточно большое отверстие для вставки инструментов и рук. Однако иногда вам нужно разрезать гипсокартон по всей комнате, чтобы правильно провести провода.

Работа с электропроводкой имеет приоритет над эстетикой резки гипсокартона, но полезно знать, как минимизировать ущерб, который вы неизбежно нанесете стенам, чтобы проложить провод. Понимание природы гипсокартона, шпилек и электрических проводов, а также того, как они взаимодействуют друг с другом, позволит вам с большей легкостью реализовать этот побочный проект. Также важно отметить, что для большинства электромонтажных работ, включая прокладку новых проводов, в большинстве населенных пунктов требуется разрешение на электроснабжение. Если вам неудобно заниматься проектами электропроводки своими руками, всегда лучше нанять электрика.

8 различных типов электрических тестеров и их выбор

Оборудование/инструменты

• Тестер напряжения
• Искатель шипов
• Ножовка по гипсокартону
• Меловая линия
• Циркулярная пила
• Мультитул (опционально)
• Рыбная лента
• Горячий клей

Материалы

• Пластиковая пленка/ткань
• Малярная лента или изолента
• Гипсокартон для шпаклевки
• Бумажная лента для гипсокартона
• Составная лента для гипсокартона
• Бэкер поддерживает
• Наждачная бумага средней зернистости
• Мелкая шлифовальная губка (по желанию)

Подготовка к резке

Стены могут содержать электрические провода, водопроводные трубы, изоляцию, поперечные распорки и строительный мусор. Прежде всего, прежде чем резать стену, защитите себя, надев средства защиты глаз, органов слуха и дыхания, прежде чем резать стену.

1. Отключить питание

   При работе с режущими инструментами, замкнутыми пространствами и электрическими проводами первым правилом всегда является отключение электрической цепи, подающей питание в эту область. Отключите все электричество в этой части вашего дома, даже если вы думаете, что в стене нет проводов. Это жизненно важно, потому что процесс обнаружения электрического провода часто может быть случайным.

2. Защита помещения от пыли гипсокартона

   Установите пылезащитный барьер от пола до потолка, используя полиэтиленовую пленку и малярную ленту, чтобы уменьшить количество пыли от гипсокартона при резке. Положите ткань под область резки, которую нужно будет свернуть и выбросить после завершения проекта.

3. Определите местонахождение провода

   Профессионалы-строители используют сканеры с радарной технологией для обнаружения скрытых проводов. Обычный искатель шпилек не найдет провода, но поможет вам найти шпильки, что является ценной информацией, которая может помочь вам найти провод без сканера. Однако некоторые современные искатели шипов теперь имеют возможность предупреждать об обнаружении проводки.

   Если использование искателя не подходит, знайте, что к большинству розеток и некоторых выключателей обычно подходят 2 или более набора проводов. Может быть полезно заглянуть в коробку и определить, где провода входят в коробку: сверху, снизу или иногда по бокам. Это даст вам представление о том, с чего начать трассировку проводов, чтобы случайно не перерезать их.

   Вот несколько других приемов, которые помогут вам найти провода, проходящие через ваши стены.

   1. Электрический провод между настенными розетками обычно проходит горизонтально на высоте около 12 дюймов от пола.
   2. Проводка обычно проходит вертикально вверх или вниз от выключателей света.
   3. Электропроводка обычно проходит параллельно или перпендикулярно балкам.
   4. Редко провода прокладываются по диагонали или под другими углами.

Небольшие прогоны: Резка между чередующимися шпильками

Для горизонтальной прокладки электрических проводов в стенах полезно знать, что большинство настенных стоек имеют диаметр 16 или 24 дюйма по центру.

Наконечник

Поскольку электрические кабели проложены линиями, полезно делать длинные узкие пропилы с помощью ручной ножовочной пилы. Но электрический провод часто проходит сквозь длинные стены, что требует большего, чем ручная резка.

1. Найти шпильки

   Найдите и отметьте малярной лентой или изолентой расположение каждой стойки, так как вы будете резать между ними.

   Для внутренних стен или любых стен, которые не содержат изоляции, можно резать только между чередующимися полостями для стоек. Это вдвое уменьшит количество отверстий, которые вам нужно сделать в стене.

2. Отверстия для сверления

   Сделайте отверстия в гипсокартоне размером примерно 4 дюйма на 4 дюйма, чтобы вы могли просунуть руки и дрель, чтобы вырезать отверстие в шпильках для ловли проволоки.

   Старайтесь сверлить ближе к центру стоек или балок — это значительно меньше повлияет на целостность стены. Кроме того, в этих местах проволока должна быть достаточно глубокой, чтобы шурупы для гипсокартона не проткнули ее. Если необходимо просверлить близко к краю, используйте металлические защитные пластины, чтобы закрыть каждую шпильку, просверленную для защиты проводов.

3. Рыбная проволока

   Используйте рыболовную ленту, чтобы направить проволоку вслепую через закрытую полость в просверленные отверстия в шпильке.

   Часто можно вслепую попасть в отверстие самой проволокой. Для этого отверстие в шпильке должно быть большого размера.

   Отрежьте все незакрепленные провода на конце кабеля, чтобы получился как можно более острый конец.

Большие прогоны: резка целых стен

Когда вам нужно справиться с гораздо большими участками, вам неизбежно придется резать всю стену, даже над стойками. Несмотря на то, что это грязно, это самый быстрый способ вырезания длинных узких участков гипсокартона.

Наконечник

Многофункциональный инструмент с деревянным лезвием — более чистый и медленный метод. Врезайте прямо в гипсокартон, даже по шпилькам.

1. Линии привязки

   Чтобы разрезать всю комнату, коридор или другие большие расстояния, проведите две линии мелом на расстоянии 4 дюймов друг от друга.

2. Вырезать стену для доступа

   Установите аккумуляторную циркулярную пилу со старым, использованным лезвием и установите глубину около 5/8 дюйма (для гипсокартона толщиной 1/2 дюйма). Убедитесь, что глубина установлена ​​правильно, так как это является ключевым моментом.

Последний этап: заделка гипсокартона

После установки электрического провода и тестирования цепей и устройств снова отключите электричество, чтобы вы могли закрыть гипсокартон, используя заплатки с подкладкой.

1. Создание патчей

   Для каждого отверстия создайте заплатку размером с отверстие в стене. Не режьте под углом; врезать прямо под углом 90 градусов.

   Наконечник

   Еще один способ заделки гипсокартона — метод заплаты со скошенным срезом: скос отверстия в стене под углом 45 градусов, а затем скос заплатки под углом 45 градусов в обратном направлении. Перед размещением заплатки сотрите немного гипса с обрезанных сторон, чтобы заплата углубилась в стену примерно на 1/16 дюйма.

2. Подставки для клея

   Приклейте поддерживающие опоры (используя деревянные палочки для размешивания краски) внутри отверстия с помощью горячего клея. Снимите заднюю бумагу с заплатки. Это приведет к углублению заплатки в стену примерно на 1/16 дюйма.

3. Смешайте пластыри

   Заполните участки смесью для гипсокартона. Оставьте до полного высыхания. Отшлифуйте наждачной бумагой средней зернистости вокруг пятна. Завершите выравнивание гипсокартона мелкозернистой шлифовальной губкой.

Как проложить электрические провода в готовой стене

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 26.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Добавление или расширение электрической цепи — это работа, которая кажется пугающей для многих домашних мастеров, но на самом деле подключение проводов довольно просто, если у вас есть базовое понимание электрических работ. Проведение проводов через готовые стены является сложной задачей. Проложить кабели по недостроенным подвалам или чердакам достаточно просто, а вот проложить их внутри готовых стен — совсем другое дело.

Во время крупных проектов реконструкции вы можете проложить провода там, где они вам нужны, сняв гипсокартон и пропустив кабели через шпильки и потолочные полости. В других ситуациях удалять гипсокартон нецелесообразно и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если есть возможность.

Но можно добавлять или расширять цепи в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется, когда старая проводка заменяется новым кабелем во время обновления системы.

Существует несколько способов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и объема работ. Предполагает ли это простое расширение цепи от существующей розетки до новой розетки? Вы запускаете совершенно новый канал от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный проводки с ручкой и трубкой, новым кабелем NM? Подход, который выберет электрик, будет зависеть от объема работы, но все работы по модернизации электропроводки используют аналогичные методы.

В примере, описанном здесь, мы прокладываем простую петлю провода от одного нового места настенной коробки к другому, как вы могли бы сделать при расширении цепи. Предполагается, что кабельная трасса будет проложена петлей от одной коробки вниз или вверх в подвал, подполье или чердак, а затем через балки пола, прежде чем войти в полость стойки, где находится следующая коробка.

Забавный факт

Существует третий вариант проводки. Он включает в себя прокладку поверхностной проводки (например, продуктов Wiremold) по поверхностям стен, но это может выглядеть непрофессионально — и в некоторых областях это может быть запрещено электротехническими нормами.

Рассмотреть проблемы с кодом

Не забудьте проконсультироваться с вашими местными нормами относительно требований к прокладке кабеля. Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо прокладывать через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к поверхности балок. Таким образом, при прокладывании отрезка кабеля NM между новыми настенными коробками процесс может включать прокладку его через отверстия, просверленные в балках перекрытия, чтобы добраться до полости стойки.

Кроме того, убедитесь, что сечение провода соответствует силе тока в цепи. Для стандартных ответвленных цепей на 120 В используется провод 12-го калибра для 20-амперных цепей и 14-го калибра для 15-амперных цепей. Существуют также новые требования к кодам защиты от дугового замыкания: при расширении цепи, если последняя версия Национального электротехнического кодекса требует защиты от дугового замыкания, вы должны установить указанную защиту в соответствии с требованиями правил.

Прежде чем начать

Добавляя или заменяя проводку в готовых стенах, большинство электриков попытаются проложить горизонтальную часть кабеля по незавершенному чердаку, подвалу или подполью, проводя кабель вниз или вверх через полость стены, через пол или потолочные балки. , а затем вертикально через другую полость стойки к следующему отверстию коробки в стене. Для горизонтальной части кабельной трассы это может включать сверление отверстий в балках, через которые будет проходить кабель.

Это сильно отличается от того, как проводка дома подключается во время нового строительства, когда горизонтальные кабельные трассы прокладываются непосредственно через шпильки от одного места выхода к другому до того, как будут установлены поверхности стен. Но когда вы прокладываете провода в существующей конструкции, петлевой метод предотвращает дорогостоящий и трудоемкий процесс вскрытия стен и их латания после прокладки проводов.

Например, при расширении цепи электрик может проложить кабель вертикально от существующей распределительной коробки вверх на чердак или вниз в подвал, через балки к месту непосредственно над или под новым расположением коробки, а затем в эту стену. полость к новому отверстию электрической коробки. Для домашнего мастера, выполняющего эту работу, самое сложное — найти способ пробить стеновые пластины в верхней или нижней части стены, чтобы провести кабель в подвал или чердак.

Если задача заключается в простом расширении цепи, например, при добавлении дополнительной розетки в комнате, некоторые электрики удаляют молдинг плинтуса, делают надрезы в гипсокартоне в области, скрытой плинтусом, а затем сверлят отверстия для доступа через шпильки, чтобы уловить кабель. от места к месту. Это довольно простой способ прокладки кабелей от одной коробки к другой. Когда плинтусы будут переустановлены, дыры будут закрыты — заделывать их не нужно.

Нужна дополнительная помощь? Поговорите с электриком рядом с вами

Наши партнеры могут помочь вам сравнить расценки лучших специалистов рядом с вами.

Получить расценки

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Искатель шипов
• Карандаш
• Пила для гипсокартона или электролобзик
• Проволочная вешалка
• Дрель с гибким валом и 1-дюймовой лопатой или сверлом
• Электромонтажная рыбная лента
• Кабельный рыхлитель
• Инструмент для зачистки проводов

Материалы

• Кабель НМ
• Электроизоляционная лента
• Электрический ящик старой работы

Ель / Кевин Норрис

1. Вырезать отверстия для коробок

   Спланировав кабельные трассы и расположение коробок, вырежьте отверстия для электрических коробок в гипсокартоне.

   Начните с отметки желаемого места для коробки на стенах. При их установке в готовые стены электрические коробки должны располагаться между шпильками. Для этого вы должны найти расположение стоек в стене с помощью искателя стоек. Как только шпильки будут расположены, наметьте положение старых электрических коробок на стене. Убедитесь, что положение новых настенных коробок соответствует расположению других розеток в вашем доме. Розетки, например, обычно находятся на высоте от 12 до 18 дюймов над полом.

   Вырежьте отверстия для коробок по контуру с помощью пилы для гипсокартона или электролобзика. Важно убедиться, что вы не разрезаете существующие электрические провода, водопроводные трубы или другие механизмы, поэтому будьте осторожны, когда начинаете резать, чтобы проверить, что находится внутри стен. Вырез должен точно соответствовать контуру электрической коробки.

   Ель / Кевин Норрис

2. Просверлите отверстия в настенной пластине

   После того, как в стене будут вырезаны отверстия под коробки, вам нужно будет просверлить отверстия для доступа в стеновой пластине в нижней или верхней части полости стойки. Эти отверстия будут использоваться для протягивания кабеля вниз в подвал или подполье или вверх на чердак, чтобы провести кабель от коробки к коробке.

   Предупреждение

   Если чердак является вашим единственным местом для прокладки кабеля, вам может понадобиться вырезать еще одно маленькое отверстие в поверхности стены, высоко в стене, чтобы получить доступ для сверления через верхнюю пластину стены. Это отверстие можно залатать, как только работа с проводкой будет завершена. На середине стены также могут быть противопожарные блоки, и в этом случае вам нужно будет вырезать небольшое отверстие, идущее выше и ниже блока, чтобы просверлить его и пропустить новый провод через блок.

   Вставьте сверло-лопату или сверло в гибкий удлинитель сверла, установленный в дрели, затем вставьте сверло через отверстие в стене и отцентрируйте удлинитель в полости стойки, чтобы сверло плотно прижалось к стенной пластине. Приложите сильное давление, когда вы просверлите пластину в подвале, подвале или чердаке. Сверлите медленно, помня о том, что в полости балки, в которой вы сверлите, могут быть газопроводы, водопроводные трубы, электрические линии или другие опасности. Немедленно остановитесь, когда почувствуете, что сверло проникает в стенную пластину.

   Если у вас нет гибкого бурового стержня, вы можете просверлить отверстия в стеновой плите с помощью прямой лопаты или сверла при бурении на чердаке или в подвале. Однако вам нужно будет тщательно измерить, так как настенная пластина может быть не видна через обшивку на полу или потолке.

   Ель / Кевин Норрис

3. Найдите просверленное отверстие

   Хотя это редко является проблемой в доступном подвале или чердаке, если ваш дом построен над подвалом или имеет низкий узкий чердак, может быть трудно найти отверстие, которое вы просверлили в настенной пластине.

   Начните с того, что вставьте длинную проволоку в отверстие, которое вы только что просверлили (хорошо подойдет разобранная проволочная вешалка). Войдите на чердак или в подполье и найдите провод, проходящий через просверленное отверстие.

   Ель / Кевин Норрис

4. Проденьте рыбную ленту

   Когда вы найдете отверстие в настенной пластине, отсоедините провод, размотайте конец монтажной ленты и вставьте его в просверленное отверстие в настенной пластине. Выдвиньте лезвие рыболовной ленты, пока оно не будет видно в отверстии настенной коробки — в идеале вы хотите, чтобы конец рыболовной ленты выходил через отверстие, которое вы прорезали в гипсокартоне.

   Этот и последующие шаги будут проще всего, если у вас есть помощник на другом конце, чтобы извлечь рыбную ленту через отверстие в стене, когда она проходит в полость стены. Короткий отрезок проволоки для вешалок иногда может облегчить зацепление рыболовной ленты и извлечение ее через отверстие в стене.

   Ель / Кевин Норрис

5. Прикрепите кабель к рыболовной ленте

   После того, как лезвие рыболовной ленты будет извлечено через отверстие в стене, размотайте достаточное количество кабеля NM, чтобы завершить запланированную прокладку кабеля. Не забудьте оставить около 2 футов лишнего кабеля на каждом конце. Растяните кабель и раскрутите его.

   Зачистите примерно 6 дюймов внешней оболочки с одного конца кабеля, затем проденьте токопроводящие провода и оголенный медный заземляющий провод через петлю на конце лезвия рыболовной ленты. Согните провода и оберните несколько петель изоленты вокруг проводов и конца рыбьей ленты. Цель состоит в том, чтобы иметь гладкую головку, которая легко скользит через отверстие в настенной пластине, не зацепляясь.

   Ель / Кевин Норрис

6. Ловить кабель

   Находясь на чердаке или в подвале, постепенно тяните за рыболовную ленту, пока помощник протягивает кабель в отверстие в стене. Может потребоваться некоторая аккуратность, поскольку кончик лезвия для ловли ленты проходит через просверленное отверстие в настенной пластине. Будьте осторожны, протягивая кабель через отверстие, так как важно не порвать оболочку кабеля. Это помогает тянуть с короткими интервалами в 2–3 фута, чтобы кабель тянулся в то же время, когда ваш помощник подает питание с другого конца.

   Совет

   При протягивании кабеля к месту выключателя вы можете столкнуться с противопожарными блоками — горизонтальными участками рамы, которые блокируют полость стойки. Это может стать очевидным только тогда, когда вы пытаетесь провести рыболовную ленту через полость. В этом случае у вас нет другого выбора, кроме как найти другой маршрут или прорезать отверстие в гипсокартоне, чтобы просверлить противопожарный блок для прокладки кабеля.

   Ель / Кевин Норрис

7. Завершить прокладку кабеля

   Проведите свободный конец троса к следующему месту впадины шпильки. Обязательно используйте утвержденные методы крепления — просверлите отверстия в балках или прикрепите кабель скобами, где это необходимо.

   Зачистите конец оболочки, прикрепите провода к рыбной ленте и зафиксируйте их скотчем. Затем протяните кабель через настенную пластину и выведите его из следующего отверстия настенной коробки. Убедитесь, что кто-то надежно держит противоположный конец кабеля, пока вы протягиваете его к следующему месту, чтобы избежать протягивания кабеля в стену, где вы не можете до него добраться.
