Кабели гибкие с изоляцией и оболочкой из шланговой резины

Марки кабелей

МАРКИ КАБЕЛЯ, ИХ НАИМЕНОВАНИЕ И УСЛОВИЯ ЭКСПЛУАТАЦИИ






Марка кабеля Конструктивные особенности Область применения
КГ Кабель гибкий с медными жилами, с резиновой изоляцией, в резиновой оболочке При изгибах с радиусом изгиба не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 °С
КГ- ХЛ Кабель гибкий с медными жилами, с резиновой изоляцией, в резиновой оболочке в холодостойком исполнении При изгибах с радиусом изгиба не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 °С









Марка кабеля Число жил

Номинальное

сечение основных жил, мм2
Номинальное напряжение, кВ
0,38 0,66
КГ, КГ-ХЛ 1 2,5-240 2,5-240
2-4 1,5-50

1,5-50
5 1,5-35 1,5-25

Характеристики

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ








Температура окружающей среды при эксплуатации :

         — для кабелей марки КГ

         — для кабелей марки КГ-ХЛ

от -40ºС до +50 ºС

от -60ºС до +50 ºС
 Кабели с номинальным сечением жил 6мм2 и более должны быть стойкими к многократным изгибам на угол ±π/2 рад при номинальном растягивающим усилии 49Н ( 5,0кгс)
Предельно длительная допустимая рабочая температура жил +75 ºС
Кабели с сечением основных жил до 4мм2 включительно должны быть стойкими к многократным перегибам через систему роликов под токовой нагрузкой и выдерживать циклов перегибов не менее -30000
Срок службы, не менее 4 лет
Гарантийный срок эксплуатации  кабеля с момента ввода в эксплуатацию 6 месяцев

Условия хранения кабеля

 условия хранения кабеля в части воздействия климатических факторов должны соответствовать группе 8 ГОСТ 15150

Номенклатура

НОМЕКЛАТУРА
















































































Число и номинальное сечение жил, мм2  Наружный диаметр, мм   Расчетная масса 1 км кабеля , кг    Число и номинальное сечение жил, мм2  Наружный диаметр, мм   Расчетная масса 1 км кабеля , кг
КГ (КГ-ХЛ) -0,38 кВ КГ (КГ-ХЛ) -0,66 кВ
1х2,5        5,14             48,16   1х2,5        5,54                53,63
1х4        6,04             70,06   1х4        6,44                76,48
1х6        6,61             90,99   1х6        7,01                98,04
1х10        8,37           143,67   1х10        8,77             152,47
1х16        9,36           201,03   1х16        9,76             210,89
1х25     10,98           294,23   1х25     11,78             316,43
1х35     12,14           388,63   1х35     12,94             413,23
1х50     13,94           539,03   1х50     15,14             581,01
1х70     15,92           734,05   1х70     16,72             764,68
1х95     17,86           953,19   1х95     19,06          1 004,60
1х120     19,40       1 182,37   1х120     20,60          1 237,99
1х150     21,36       1 460,48   1х150     22,96          1 542,26
1х185     24,93       1 857,54   1х185     25,33          1 881,78
1х240     28,37       2 432,21   1х240     28,57          2 446,68
2х1,5        8,22             95,30   2х1,5        8,92             108,99
2х2,5        9,08           124,41   2х2,5      10,14             147,66
2х4     10,08           165,02   2х4     11,32             195,35
2х6     11,22           216,86   2х6     12,82             260,83
2х10     14,20           357,64   2х10     17,38             472,15
2х16     16,18           500,08   2х16     19,72             645,17
2х25     20,82           805,98   2х25     23,50             942,27
2х35     23,14       1 048,48   2х35     25,82          1 199,48
2х50     27,74       1 507,50   3х1,5        9,57             133,45
3х1,5        8,69           115,12   3х2,5     10,85             182,11
3х2,5        9,61           153,11   3х4     12,11             243,83
3х4     10,69           206,78   3х6     13,69             327,63
3х6     11,91           275,42   3х10     18,63             593,30
3х10     15,09           457,05   3х16     21,11             819,31
3х16     17,21           648,37   3х25     25,14          1 202,03
3х25     22,08       1 035,79   3х35     28,17          1 579,98
3х35     25,58       1 418,24   4х1,5     10,56             163,55
3х50     29,45       1 956,08   4х2,5     11,95             223,71
4х1,5        9,50           139,29   4х4     13,34             301,25
4х2,5     10,53           187,21   4х6     15,25             411,97
4х4     11,74           255,29   4х10     20,34             727,21
4х6     13,51           354,53   4х16     23,08          1 011,18
4х10     16,62           570,08   4х25     27,89          1 511,80
4х16     20,60           886,44   4х35     31,22          1 989,67
4х25     25,27       1 350,70   5х1,5     11,60             201,29
4х35     28,06       1 772,84   5х2,5     13,16             276,43
4х50     33,40       2 530,96   5х4     14,91             380,29
5х1,5     10,40           165,17   5х6     16,95             515,96
5х2,5     11,56           223,46   5х10     22,43             901,29
5х4     13,31           318,41   5х16     25,60          1 263,03
5х6     14,85           426,21   5х25     30,88          1 885,30
5х10     19,93           758,14   2х2,5+1х1,5     10,67             169,69
5х16     22,60       1 067,28   2х4+1х2,5     12,11             231,79
5х25     27,71       1 626,60   2х6+1х4     13,51             306,37
5х35     31,84       2 213,94   2х10+1х6     17,56             509,71
2х2,5+1х1,5        9,61           145,29   2х16+1х6     19,72             663,24
2х4+1х2,5     10,69           194,84   2х16+1х10     20,75             755,60
2х6+1х4     11,91           259,79   2х25+1х10     24,57          1 031,92
2х10+1х6     14,38           392,90   2х25+1х16     25,64          1 146,61
2х16+1х6     17,78           579,58   3х2,5+1х1,5     11,95             215,97
2х16+1х10     18,81           667,37   3х4+1х2,5     13,70             300,69
2х25+1х10     20,82           844,84   3х6+1х4     14,89             384,23
2х25+1х16     22,08           959,97   3х10+1х6     19,57             653,27
2х35+1х10     24,14       1 121,05   3х16+1х6     21,66             848,02
2х35+1х16     24,43       1 189,75   3х16+1х10     22,90             955,92
2х50+1х10     27,74       1 488,93   3х25+1х10     28,31          1 401,90
2х50+1х16     27,74       1 541,52   3х25+1х16     28,31          1 454,55
2х50+1х25     28,08       1 647,59   3х35+1х10     30,38          1 703,62
3х1,5+1х1,5        9,50           141,06   3х35+1х16     31,18          1 813,58
3х2,5+1х1,5     10,53           179,67   3х35+1х25     32,19          1 982,28
3х4+1х2,5     12,14           254,72
3х6+1х4     13,51           339,50
3х10+1х6     17,63           570,62
3х16+1х6     19,36           739,52
3х16+1х10     20,60           840,89
3х25+1х10     23,75       1 138,71
3х25+1х16     25,27       1 277,06
3х35+1х10     26,34       1 451,22
3х35+1х16     27,11       1 551,09
3х35+1х25     28,06       1 696,18
3х50+1х16     31,36       2 079,18
3х50+1х25     32,26       2 230,13
3х50+1х35     33,40       2 405,30

Какие бывают кабели? Основные виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

Ассортимент силовых кабелей нашего магазина доступен по ссылкам: медные и алюминиевые.

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

ВВГнг— кембрик с повышенной негорючестью;

  • Кабель ВВГнг LS
  • ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
  • ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

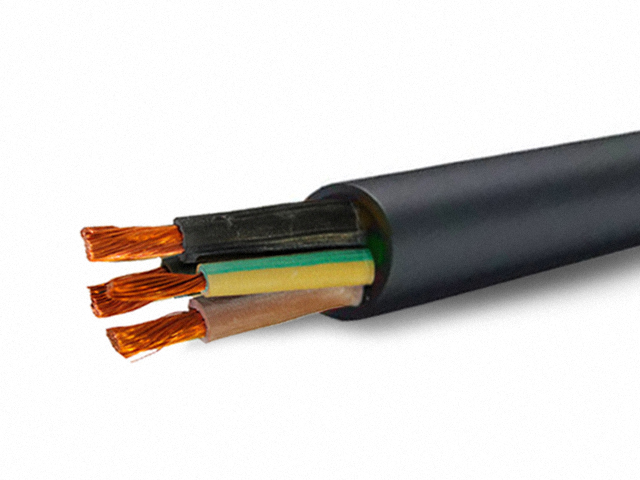

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Широкий выбор бронированного кабеля представлен здесь.

Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Ниже подробно описаны возможные виды медных и алюминиевых установочных кабелей.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3

 Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

Примечание
ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Провод ШВВП

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

  • UTP, или незащищенная, без общего экрана для пар проводов;
  • FTP, или фольгированная, с экраном из алюминиевой фольги;
  • STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
  • S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.
  • Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.

Multi-Conductor CU 600V PVC Type TC SDN Гибкий кабель управления

Application

Southwire SDN (неопрен малого диаметра) гибкие кабели лотков управления 600V подходят для использования в промышленных силовых цепях или цепях управления, где желательны огнестойкие кабели малого диаметра . Эти кабели подходят для использования во влажных и сухих зонах, кабелепроводах, каналах, желобах, лотках, непосредственно в грунте и там, где желательны превосходные электрические свойства. Кабели Southwire SDN, обозначенные как THHN/THWN, способны работать в непрерывном режиме при температуре проводника не выше 75°C во влажных помещениях и 90°C в сухих помещениях, 130°C при аварийной перегрузке и 150°C при коротком замыкании. Для использования в опасных зонах Класса I, II, Раздела 2 в соответствии со статьями 501 и 502 NEC. Гибкий кабель управления Southwire SDN внесен в список CSA типа TC и относится к типу кабелей управления и КИП (CIC)

Запас #

 56993899
56993899
Количество проводников

 4
4
Размер (AWG или тыс.смил)

 12 АВГ
12 АВГ
Количество прядей

 65
65
Толщина изоляции (мил)
(мм) 		15
0,38 		мил
мм
Ном. Внешний диаметр (мил)
(мм) 		422
10,72 		мил
мм
Номинальная общая масса (фунты/1000 футов)
(кг/км) 		140
209 		фунтов/1000 футов
кг/км
Стандарты и ссылки
  • Стандарт ASTM B3 для мягкой или отожженной медной проволоки
  • ASTM B172 Стандартные технические условия для многожильных медных проводов с канатной укладкой, имеющих многожильные медные проводники
  • ASTM B174 Стандартные технические условия для многопроволочной меди
  • UL 66 Крепление провода типа TFFN
  • UL 83 Провода и кабели с термопластовой изоляцией Тип THHN
  • UL 1277 Кабели электропитания и управления
  • CSA C22.2 № 239 Кабели управления и контрольно-измерительные приборы
  • ICEA S-58-679 Проводник кабеля управления Метод идентификации 1 Таблица 2
  • Испытание на пламя IEEE 1202 FT4 (70 000) БТЕ/ч Испытание на вертикальном лотке
Конструкция
  • Токопроводящая жила: класс K, гибкая многопроволочная отожженная медь в соответствии с ASTM B3, B172 и B174
  • Изоляция: поливинилхлорид (ПВХ) с нейлоновой оболочкой THHN/THWN. Цветовой код Метод 1 Таблица 2 без белого или зеленого
  • Наполнители: полипропилен или бумага для формирования круглой сердцевины
  • Связующее: майларовая лента толщиной 2 мил, спирально наложенная на сердцевину
  • Куртка: Черный неопрен для тяжелых условий эксплуатации, устойчивый к солнечному свету и маслам
Ресурсы

Для этого продукта нет загружаемых ресурсов.

Сопутствующие товары

Пользовательский гибкий кабель управления с изолированным экраном
