Провод на заземление сечение: Провод для заземления, как подобрать сечение и подключить, цвет в трехжильном проводе, популярные марки

Содержание

цвет в трехжильном проводе, требования к заземляющим проводникам

Заземление – это комплекс мероприятий, направленных на подсоединение токоведущих частей электрических приборов к заземлителю. Этот не хлопотный процесс позволяет обеспечить потенциал земли на корпусах бытовой техники, чтобы предотвратить поражение электрическим разрядом при касании корпусов приборов, а также других деталей поврежденного оборудования. Подсоединение к заземляющей шине происходит с помощью кабеля или провода.

Содержание

  1. Для чего нужен заземляющий провод, принцип работы
  2. Критерии выбора кабеля для заземления
  3. Как правильно выбрать сечение заземляющего проводника
  4. Маркировка проводов
  5. Цвет заземления
  6. Цвет нейтрали
  7. Цвет фазы
  8. Самостоятельное обозначение проводов
  9. Основные марки кабеля заземления

Для чего нужен заземляющий провод, принцип работы

Присоединение заземляющего провода к шине

Основная задача заземления – предотвратить поражение человека или животного электрическим током. Исправный электрический прибор имеет целостный корпус с надежно изолированными деталями, которые находятся под напряжением. Если бытовая техника выходит из строя, токоведущие части могут коснуться корпуса и это приведет к тому, что он тоже будет под напряжением. Прикоснувшись к такому устройству, человека неизбежно ударит током.

В данном случае эксплуатация автоматического выключателя нецелесообразна, поскольку силы тока, протекающей по телу человека, будет недостаточно для отключения подачи электроэнергии. Но этой силы, к сожалению, бывает достаточно, чтобы лишить человека здоровья или даже жизни.

Чтобы исключить вероятность развития подобных событий, нужно заземлить все электрические приборы через проводники. Заземление бытовой техники в домашних условиях возможно лишь в том случае, если дом оснащен контуром заземления. К сожалению, дома старых построек подобными новшествами не оснащены. Обусловлено это тем, что еще десятилетия назад люди в домах практически не имели бытовых приборов, следовательно, нагрузка на сеть была минимальной.

Теперь к двухфазной проводке добавляют еще одну жилу – заземляющий провод. В результате проводка уже трехфазная – два провода – это ноль и фаза, а третий – защитное заземление. Таким образом, подключая вилку бытовой техники в розетку, металлический корпус прибора автоматически соединяется с защитным заземлением.

Критерии выбора кабеля для заземления

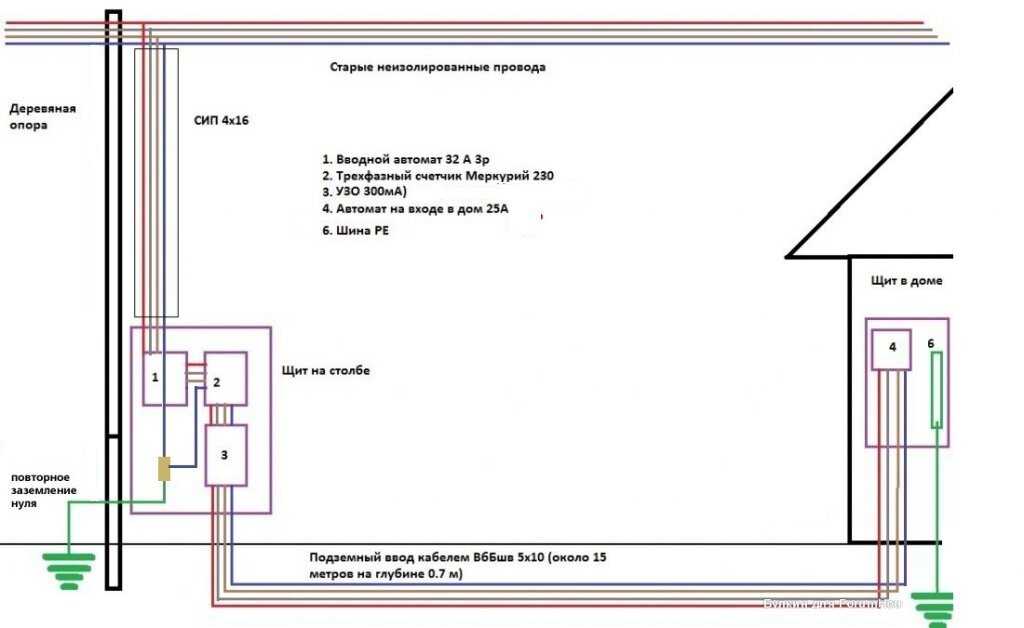

Схемы заземления

Прежде чем выбирать заземляющий проводник, нужно разобраться с несколькими важными моментами.

Владельцы частных домов и загородных построек 1998 года и ранее вынуждены самостоятельно проводить заземление. Современные сооружения еще в процессе строительства оснащаются готовой системой.

Чтобы правильно выбрать провод заземления и его сечение, нужно выяснить, какая система установлена в доме. Согласно Правилам Устройства Электроустановок их может быть использовано 4 вида:

  • TN-S – в системе переменного тока дополнительно произведено заземление с использованием нейтрали и отдельного провода.
  • TN-C характеризуется объединением проводов ноль и земля, нейтраль выводится отдельно. Самый распространенный способ защиты, который применялся в Европе несколько десятилетий назад.
  • TT – оснащение электрооборудования прямым защитным заземлением.
  • IT – работа непосредственно с корпусами бытовой техники через полную изоляцию всех токопроводящих кабелей и сам корпус.

На используемой схеме заземления всегда должна быть указана маркировка. В России их можно встретить две:

  • PE – заземление;
  • PEN – в одном кабеле объединены ноль и земля.

Следующий важный критерий выбора – используемый тип заземления. В зависимости от предназначения они делятся на два вида – переносное и стационарное. В бытовых условиях достаточно стационарного вида, который допускает эксплуатацию как одножильных, так и трехжильных кабелей.

У многих малоосведомленных в этих опросах людей возникают сложности в том, какого цвета провод заземления. Согласно требованиям ПУЭ, провод должен быть изготовлен в желто-зеленом цвете изоляции.

После определения типа кабеля и материала системы можно приступать к следующему основному шагу – подбор подходящего сечения.

Как правильно выбрать сечение заземляющего проводника

Пример кабеля с меньшим сечением PEN жилы

Для подключения системы защиты могут использоваться не только естественные заземлители, но и искусственные. Правила подбора в каждом случае отличаются друг от друга и имеют свои технические особенности.

Искусственными оснащаются сети мощностью свыше 1 кВт, в остальных случаях допустима эксплуатация естественных.

Искусственный сегмент изготавливают из оцинкованных сплавов, стали и меди. Сечение подбирается согласно Правилам Установки Электрооборудования в специальных таблицах.

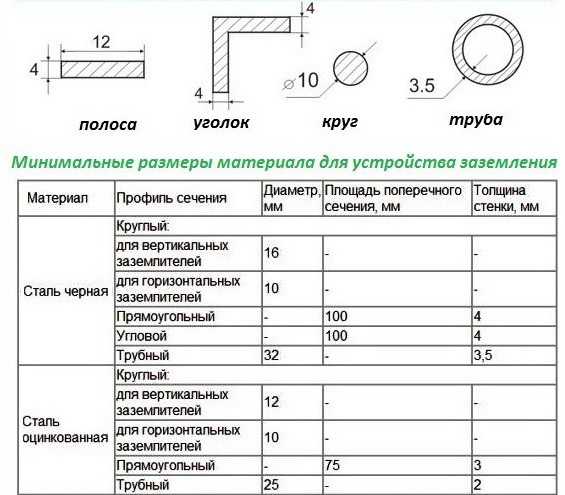

Материал Профиль сечения Диаметр(мм)/площадь поперечного сечения(мм.кв)
Медь
  • Круглый
  • Прямоугольный
  • Трубный
  • Канат многопроволочный
  • 12 мм
  • 50 мм. кв
  • 20 мм
  • 1,8 мм/35 мм.кв
Оцинкованная сталь
  • Круглый для вертикальных
  • Круглый для горизонтальных
  • Прямоугольный
  • Трубный
  • 12 мм
  • 10 мм
  • 75 мм.кв
  • 25 мм
Черная сталь
  • Круглый для вертикальных
  • Круглый для горизонтальных
  • Прямоугольный
  • Угловой
  • Трубный
  • 16 мм
  • 10 мм
  • 100 мм.кв
  • 100 мм.кв
  • 32

Одно простое, но важное правило – проводник должен иметь сечение, которое равно сечению фазового провода при условии, что проводник не менее 16 мм.кв.  В других случаях сечение вычисляется с помощью таблицы, приведенной в ПУЭ.

Сечение фазных проводников, мм.кв. Наименьшее сечение защищенных проводников, мм.кв.
S>35 S/2
35>S>16 16
S<16 S

В обычной квартире, которая оснащена всем необходимым оборудованием, достаточно устанавливать систему защиты с одножильным проводом с желто-зеленой изоляцией.

Маркировка проводов

Провода заземления имеют еще одну характеристическую особенность – маркировку.

Цвет заземления

Заземление, согласно правилам ПУЭ, должно быть окрашено в желто-зеленый цвет. Однако редко встречаются светло-зеленые или полностью желтые провода. Также кабель может быть оснащен оплеткой синего окраса в местах фиксации, что свидетельствует о заземлении вместе с нулем.

В распределительном щитке его соединяют с шиной, корпусом и дверцей щита, изготовленной из металла. В коробке подключение стремится к проводам земли. Заземлительный проводник нельзя соединять с устройством защитного отключения.

Условные обозначения на электросхемах: для постоянного тока, стандартное заземление, к корпусу электрооборудования, чистое и защитное.

Цвет нейтрали

Пример внешнего вида нейтрального провода

Нулевой проводник имеет строго синий окрас. В распределительном щитке его необходимо подключать к шине нейтрали, которая обозначается буквой N. К ней же подсоединяют все оставшиеся проводники синего окраса. Через электрический счетчик или напрямую без установки автомата шина стыкуется к вводу. В распределительной коробке все провода, за исключением синего цвета, не должны быть задействованы в коммутации. Нулевые проводники в розетках подключают к контакту, обозначающемуся N – находится на тыльной ее стороне.

Цвет фазы

В сравнении с заземлением и нейтралью фаза имеет более обширный спектр цветов. Для обозначения провода могут быть использованы любые цвета кроме синего, желтого и зеленого. Самые распространенные – черный, красный и коричневый.

В распределительной коробке фазу, которая отходит от потребителя, подсоединяют к контакту автоматического переключателя, расположенного в самом низу, или оборудования защитного отключения. В выключателях проводят коммутацию фазы.

Самостоятельное обозначение проводов

Периодически встречаются проводники с несвойственными для них окрасами. Такие решения не соответствуют стандартам, изложенным в ПУЭ. Для облегчения поставленной задачи рекомендуется самостоятельно промаркировать провода необходимыми цветами. Используется для этого цветная изолента, а также термоусадочная трубка.

Еще одна задача мастера – записать отдельно на листочке значения цветов.

Основные марки кабеля заземления

Варианты цветовой маркировки провода заземления

Выбирая марку кабеля, необходимо изучать его тип: мобильное или стационарное использование. Стационарная предназначена для защиты оборудования, распределительных щитков и сооружений. Оптимальный вариант – многожильные многопроволочные кабели (ВВГ, ПВГ) и однопроволочные модификации (NYM). Если кабель заземления бесцветный, на жилу направлена земля.

  • Кабель NYM – оболочка окрашена в соответствии со всеми правилами и предписаниями, внутри оснащен медными жилами. Также имеет промежуточную дополнительную оболочку, которая повышает эксплуатационный срок кабеля даже при продолжительном его использовании. Не вызывает сложностей при установке.
  • ВВг – оснащен жилами, изготовленными из меди первого и второго класса скрутки. Имеет необычную окраску, на которую стоит обратить внимание. Земля – желто-зеленая, а ноль – голубая. Внешняя оболочка и изоляция изготовлена из поливинилхлорида, благодаря этому кабель даже в случае пожара гореть не будет.
  • ПВ-6 – медный провод, оболочка изготовлена из прозрачного ПВХ. Есть возможность созерцать работу токопроводящей жилы. Рабочий температурный диапазон -40 — +50 градусов Цельсия, очень гибкий материал.
  • ESUY имеет одно стандартное применение – защита от короткого замыкания системы. Способен выдерживать огромные нагрузки, часто используются в распределительных коробках и на железных дорогах.
  • ПВ-3 может выпускаться в 11 цветовых гаммах, состоит из большого количества медных нитей, которые помещены в поливинилхлоридную оболочку. Особенность внешней оболочки – хрупкость при неправильном хранении или использовании.

Вопрос выбора кабеля заземления чрезвычайно важен, поскольку неправильно подобранная жила будет неспособна выполнять все технические задачи, поставленные перед ней. Если возникают трудности при самостоятельном выборе, лучше проконсультироваться со специалистом.

RC19 PZ-6-350 Провод заземления медный желто-зеленый, кольцо-кольцо 035м, сечение 6 мм2 (без крепежа) (☑)

Главная → Шкафы 19
→ Медные шины заземления и провода заземления
→ RC19 PZ-6-350

Бренд:
RC19

В наличии:
1 шт.

Центр. склад:
Ожидается

Оцени!

Код товара:
27954

Артикул:
PZ-6-350

  • Описание
  • Сопутствующие товары
  • Отзывы



Многожильный (гибкий) кабель длиной 0.15 метра, оболочка ПВХ желто-зеленого цвета, сечением 6 мм2, оконцован с двух сторон наконечниками кабельными изолированными НКИ 5. 5-6 желтого цвета, предназначен для соединения отрезков кабельных лотков, труб, металлических полос и т.д. между собой для обеспечения надежного электрического контакта. Применяется в системах заземления ( кабельных лотков; электрических и телеком шкафов ), а так же для уравнивания потенциалов между металлическими деталями различного оборудования.

По ГОСТ 10434.82 кабельные лотки необходимо соединять между собой гибкими перемычками, в этом случае кабельную трассу можно
считать заземленной.


Материалы провода заземления:



  • Провод маркировка ПуГВ ж-з, материал: электротехническая медь марки М1,
  • Материал наконечника НКИ: электротехническая медь марки М1, покрыт тонким слоем олова, нанесен лужением;
    материал изоляции наконечника — ПВХ ( поли-винил-хлорид ).

Чертеж провода заземления




 Внешний диаметр наконечника D= 12 мм
 Внутренний диаметр наконечника d=6 мм



Технические характеристики провода заземления PZ-6-150



















 Длина провода, А мм.  350
 Размер винта   М6
 Форма проводника  Круглая
 Температура эксплуатации   -10… +70 С
 Сечение провода, мм2   6
 Класс проводника  Класс 5 ( многопроволочная гибкая жила )
 Тип провода   ПуГВ
 Материал проводника  Электротехническая медь
 Материал изоляции  ПВХ
 Цвет изоляции  Желто-зеленый
 Тип наконечника   НКИ
 Материал наконечника  Луженая электротехническая медь
 Допустимое напряжение   750 В
 Предельная сила тока  59 А
 Сопротивление  3,06 Ом/км
Длительность эксплуатации   20 лет



Логистические параметры








 Тип упаковки   Пакет с замком прямоугольный
 Количество в упаковке, шт.    10
 Материал упаковки   Полиэтилен
 Вес брутто, кг.  0,41 кг
 Объем упаковки, м3   0,003 м3
Медные шины заземления и провода заземления
00881

Комплект заземления для 19 монтажного оборудования (0.3м — 6 шт., 0,4 м — 2 шт. гайка М6 — 16 шт ) CZ-6-0,5 RC19

438,54 411,96 шт

В корзину

02014

RC19 PZ-2. 5-1500 Провод заземления для 19 дюймового монтажного оборудования 1,5 м сечение 2,5 мм2 оконцованный клеммы М6-М6

111,14 107,66 шт

В корзину

06242

Изолятор SM25 (А) с болтом М6

37,44 35,36 шт

В корзину

27945

RC19 PZ-4-500 Провод заземления медный желто-зеленый, кольцо-кольцо 0. 50м, сечение 4 мм2 (без крепежа)

112,27 104,12 шт

В корзину

24962

Комплект проводов заземления для шкафа ШРН, универсальный ЦМО

459,94 439,21 шт

В корзину

Напольные шкафы телекоммуникационные
07165

Шкаф серверный телекоммуникационный 19″ напольный, 32U 600x800x1610мм ШхГхВ, дверь стекло, серый RAL 7035 (3 места), RC19

37’527,00 36’037,50 шт

В корзину

29112

ТЕЛКОМ ТС-22. 6.10-СП Шкаф 22U 600x1000x1098мм (ШхГхВ) телекоммуникационный 19″ напольный, передняя дверь стекло — задняя дверь перфорация, цвет черный (RAL9005)

31’314,00 29’226,00 шт

В корзину

Серверные стойки 19 дюймов
06112

Серверная стойка 19 двухрамная 16U 600х800 В=720 мм., RC19

6’549,03 6’374,39 шт

В корзину

06080

Серверная стойка 19 двухрамная 24U 600х800 В=1220 мм. RC19

6’752,61 6’572,54 шт

В корзину

Серверный корпус
06182

Cabeus CL-155 Корпус cерверный 19″ 1U, RM (ДxШxВ)мм: 550x430x44.5, 1×5.25″+2×3.5″HDD или 4×3.5″HDD, без блока питания

7’413,75 6’929,25 шт

В корзину

Защищенные телекоммуникационые шкафы всепогодные напольные ШТВ укомплектованные
31088

ШТВ-2-30. 10.9-К3А3-ТК ЦМО Шкаф всепогодный напольный укомплектованный 30U (Ш1000 х Г900) с эл. отсеком, комплектация ТК-IP55

440’673,00 420’806,16 шт

В корзину

Отзывы PZ-6-350 RC19


Отзывы о компании Анбик на Яндекс картах

Анбик РК на карте Москвы — Яндекс.Карты

Похожие товары

RC19 SZ640 L1И Шина заземления медная вертикальная. L = 1м, изолированная, на 22 точки подключения ( винт М6, гайка М6), сечение 4х20 мм

3 466,50 ₽/шт

В корзину

Шина заземления вертикальная медная. L = 1м. Не изолированная. На 40 точек заземления. Сечение 4х20.

RC19

3 288,75 ₽/шт

В корзину

Hyperline TGRD-19 Медная шина заземления, 19″, 482 мм, комплект (шина с винтами, крепление в стойку, кабель заземления 30 см)

2 800,00 ₽/шт

В корзину

ТЕЛКОМ ШЗ.19.1 Шина заземления медная 19″ горизонтальная с изоляторами (набор проводов с клеммами 0,5м — 5шт, 1м — 5шт, винты 10шт)

2 550,00 ₽/шт

В корзину

ТЕЛКОМ ШЗ.1000.200А Шина заземления вертикальная, для шкафов и стоек, 1000мм, (22 точки подключения с винтами М6х12, 2 точки заземления 25мм)

2 550,00 ₽/шт

В корзину

Hyperline TGRB-SET Комплект заземления для шкафов (шина заземления+винты)

1 978,00 ₽/шт

В корзину

RC19 GR 0022.001 Шина заземления медная 19 дюймов 4х20 мм c изоляторами 2 шт, провод заземления 1 м.

10 шт, винт гайка М5 10 шт.

1 971,75 ₽/шт

В корзину

RC19 GR 0022.001/2 Шина заземления медная 19 дюймов c изоляторами крепежом проводами (0,5 м — 5 шт., 1м — 5 шт. винт/гайка М5 10шт) сечение 4х20 мм

1 890,00 ₽/шт

В корзину

Cabeus CGB-1U-19 Медная шина заземления (покрытие никелем), 19″ дюймов, в комплекте винты, шайбы

1 888,50 ₽/шт

В корзину

Панель заземления горизонтальная/вертикальная 19″ 500мм/200А RC19

1 860,50 ₽/шт

В корзину

Cabeus CGB-IN-1U-20-19 Медная шина заземления с изоляторами, 20 точек подключения, 19″ дюймов 11134c

1 800,00 ₽/шт

В корзину

Cabeus CGB-IN-1U-11-19 Медная шина заземления, 11 точек подключения, 19″ дюймов 11142c

1 700,00 ₽/шт

В корзину

Преимущества

Комплексные поставки сетевого оборудования с честными сроками поставки.







Срочная доставка заказа от 3 часов в г.Москва и Московской области. Собственный грузовой транспорт это оптимальное решение для доставки крупногабаритных и комплексных заказов сетевого оборудования по Москве и Московской области.

Доставка в Санкт-Петербург, Ростов-на-Дону, Екатеринбург, Новосибирск, Нижний Новгород, Казань, Красноярск, Омск, Томск, Самара, Уфа, Воронеж, Пермь, Волгоград, Краснодар и другие города России и стран СНГ осуществляем через 7 транспортных компаний для доставок грузов.

Под собственной маркой RC19 производим в России и Беларуси телекоммуникационное и кабеленесущее оборудование и поставляем под маркой RC19 товары импортированные  нами из Китая

Два склада в Москве рядом с метро Каширская с большой номенклатурой телекоммуникационных напольных и настенных шкафов , кабельных лотков и электротехнических комплектующих. Прямые поставки из Китая модулей вентиляторных, осевых вентиляторов, стоек 19 дюймов и медных 19 дюймовых шин .

Надежная компания с более чем 10 летним опытом работы на рынке сетевого и кабеленесущего оборудования. Весь товар сертифицирован и является подлинным.

Ценовая политика компании с особыми скидками для торговых, монтажных и инжиниринговых организация. Исключительно интересные цены в 3 колонке для постоянных клиентов.


Оставить заявку

Проводники заземления оборудования для систем кабельных лотков

Системы электропроводки кабельных лотков имеют отличные показатели безопасности и надежности. Эти превосходные показатели являются результатом уникальных характеристик кабельных лотков, а также правильного проектирования и монтажа систем электропроводки кабельных лотков. Целью этой статьи является обзор методов заземления для систем электропроводки кабельных лотков. Проводники заземления оборудования являются наиболее важными проводниками в электрических системах. Заземляющий проводник оборудования является защитным проводником электрической цепи.

При проектировании системы электропроводки кабельного лотка проектировщик должен оценить варианты проводника заземления оборудования (EGC) Национального электротехнического кодекса (NEC), которые применимы к проекту.

Оцените следующие варианты:

  1. Используйте кабельный лоток в качестве EGC. [Кабельный лоток может использоваться в качестве EGC только в соответствующих условиях, как указано в NEC, раздел 318-3(c)].
  2. Используйте одножильный кабель в качестве общего EGC для всех цепей в кабельном лотке [NEC Раздел 318-3(b)(1) Исключение 2].
  3. Используйте отдельные проводники EGC в каждом многожильном кабеле в кабельном лотке (NEC Section 250-95).
  4. Параллельно EGC с кабельным лотком.
Требования к EGC описаны в нескольких разделах NEC.

NEC Раздел 110-10. Полное сопротивление цепи и другие характеристики . Указывает, что компоненты и характеристики цепи должны быть правильно выбраны и скоординированы, чтобы неисправность (короткое замыкание) была устранена без серьезного повреждения электрических компонентов цепи.

NEC Раздел 250-1(f). В примечании мелким шрифтом (FPN) № 2 говорится, что проводящие материалы, окружающие электрические проводники или оборудование, заземляются для ограничения напряжения относительно земли на этих проводящих материалах и соединяются для облегчения работы устройств перегрузки по току в условиях замыкания на землю.

Раздел NEC 250-51 гласит, что эффективный заземляющий путь должен быть: постоянным и электрически непрерывным, иметь возможность безопасно проводить любой наложенный на него ток короткого замыкания, иметь достаточно низкий импеданс, чтобы ограничить напряжение на землю и облегчить работу защитных устройств.

В разделе 318-6(a) NEC указано, что кабельный лоток не должен быть механически непрерывным, но он должен быть электрически непрерывным, а соединение должно соответствовать разделу 250-75 NEC.

Желательно, чтобы замыкание линии на землю быстро устранялось защитным устройством цепи. Пока существует замыкание на землю, персонал объекта, а также сам объект могут оказаться в небезопасных условиях. Напряжения могут распределяться по металлическим компонентам объекта таким образом, что они могут создавать условия, которые могут привести к поражению электрическим током или травмам персонала объекта, который физически контактирует с металлическими компонентами, находящимися под напряжением. Существует вероятность пожара на объекте, если электрические дуги тока короткого замыкания станут источниками возгорания.

A Ознакомьтесь с опциями EGC, доступными для систем кабельных лотков.
1. Кабельные лотки в качестве ЭГК.

NEC Раздел 318-3(c) Проводники заземления оборудования гласит, что металлические кабельные лотки разрешается использовать в качестве EGC, если постоянное техническое обслуживание и надзор гарантируют, что квалифицированные специалисты будут обслуживать установленную систему кабельных трасс и что кабельный лоток соответствует с положениями NEC Раздел 318-7 Заземление .

Это означает, что кабельный лоток может использоваться в качестве EGC на любом соответствующем объекте. Нет ограничений по типу объекта, в котором кабельный лоток может использоваться в качестве ЭГК. Квалификационное ограничение основано на опыте персонала по обслуживанию электрооборудования объекта. Привлеченный электротехнический персонал должен иметь квалификацию.

Металлические кабельные лотки имеют классификацию Underwriters Laboratories (UL) в отношении пригодности для использования в качестве EGC. Классификационная маркировка гласит: «Классифицировано Underwriters Laboratories Inc. в отношении его пригодности в качестве проводника заземления оборудования». Кабельный лоток не входит в список UL, он классифицируется UL как EGC.

Площадь поперечного сечения металла, доступного для использования в качестве EGC, указана в каталогах производителей для различных кабельных лотков. Это сумма площадей поперечного сечения двух боковых реек. Для кабельных лотков цельной конструкции общая площадь поперечного сечения представляет собой сумму поперечных сечений боковых направляющих плюс площадь поперечного сечения сплошного дна. Если в дне кабельного лотка имеются вентиляционные отверстия, вентиляционные отверстия уменьшают площадь поперечного сечения дна кабельного лотка, доступную для обслуживания ЭГК. Если кабельный лоток будет использоваться в качестве EGC, это должно быть указано в заказе на поставку, а производитель пометит или поместит постоянную информационную этикетку на боковой направляющей кабельного лотка. На этой маркировке или информационной табличке будет указано поперечное сечение металлической площади кабельного лотка EGC и указано, что кабельный лоток сертифицирован UL для использования в качестве EGC. Нет необходимости наносить токопроводящий состав на стандартные соединения пластин для сращивания кабельных лотков или устанавливать соединительные перемычки на стандартные соединения пластин для сращивания кабельных лотков для алюминиевых или стальных кабельных лотков.

Таблица 318-7(b)(2) «Требования к площади металла для кабельных лотков, используемых в качестве заземляющих проводников оборудования» показывает минимальное поперечное сечение металла, которое требуется для алюминиевых или стальных кабельных лотков, которые будут использоваться в качестве EGC. o самый высокий рейтинг любого защитного устройства (номинал предохранителя или три положения автоматического выключателя) для цепей в кабельном лотке. Если площадь поперечного сечения кабельных лотков недостаточна для номинала защитного устройства, кабельный лоток не может использоваться в качестве ЭГ и в кабельный лоток должен быть проложен отдельный одножильный кабель ЭГК или каждый многожильный кабель должен содержать жилу ЭГК. Соединения кабелепроводов и/или кабелей (соединение и/или EGC) с кабельными лотками должны быть выполнены с помощью соединителей, внесенных в список UL, которые должным образом установлены, чтобы обеспечить хорошую электрическую непрерывность между кабельным лотком и кабелепроводами и/или кабелями.

В соответствии с разделом 318-7(a) NEC все металлические кабельные лотки должны быть заземлены в соответствии со статьей 250 NEC независимо от того, используется ли кабельный лоток в качестве EGC.

2. Одножильные кабели EGC в кабельных лотках.

NEC Раздел 318-3(b)(1) Исключение № 2 гласит, что изолированные, покрытые или неизолированные одиночные жилы калибра #4 AWG или больше могут использоваться в качестве кабелей EGC в кабельных лотках.

Если используется одножильный кабель EGC, размер одножильного кабеля EGC должен соответствовать номиналу предохранителя или настройке срабатывания автоматического выключателя (NEC, таблица 250-9).5) цепи с наибольшей пропускной способностью в кабельном лотке, в которой потенциально может использоваться одножильный кабель EGC в случае замыкания на землю.

В условиях повышенной влажности неизолированная медь EGC не должна устанавливаться в алюминиевый кабельный лоток из-за возможности электролитической коррозии алюминиевого кабельного лотка. Для таких установок лучше всего использовать закрытый или изолированный проводник, а также удалить покрытие или изоляцию в тех местах, где выполняются соединительные соединения с кабельным лотком, соединительными перемычками, кабельными каналами, корпусами оборудования и т. д. с оловянными или оцинкованными разъемами, внесенными в список UL.

Хотя в этом нет необходимости, есть преимущества в соединении одножильного кабеля EGC с кабельным лотком через каждые 50–100 футов с помощью разъема, внесенного в список UL. Таким образом кабельный лоток электрически подключается параллельно кабелю EGC. Если происходит замыкание на землю, эта практика может привести к тому, что более низкие напряжения на землю будут приложены к металлическим компонентам объекта, находящимся под напряжением. Электрически параллельный кабельный лоток и кабель EGC становятся EGC с низким импедансом (см. вариант № 4). Кабели EGC должны быть надежно привязаны к кабельному лотку через каждые 10–20 футов, чтобы в условиях неисправности магнитные силы не выбросили EGC из кабельного лотка.

5. Многожильные кабели с ЭГК в кабельных лотках.

Можно указать многожильные кабели, содержащие собственный EGC. Проводники EGC в многожильных кабелях могут быть неизолированными, покрытыми или изолированными. В случае покрытия или изоляции внешняя отделка должна быть зеленой или зеленой с одной или несколькими желтыми полосами [см. раздел NEC 250-57(b)]. На квалификационных объектах любой изолированный проводник в многожильном кабеле может быть постоянно идентифицирован как EGC одним из трех указанных методов, указанных в 9. 0003 NEC Раздел 250-57(b) Исключение № 4 .

ЭГК параллельных многожильных кабелей в кабельных лотках.

В раздел 250-95 NEC было внесено существенное изменение. Размер проводников заземления оборудования для NEC 1993 и 1996 годов, который влияет на параллельную прокладку стандартных многожильных кабелей в кабельных лотках. Это изменение требует увеличения размера ЭГК в трехжильных кабелях при параллельном соединении фазных проводов и параллельности ЭГК или установки отдельного ЭГК соответствующего размера в кабельном лотке.

Принятые предложения по пересмотру NEC Section 250-95 не содержали каких-либо задокументированных проблем с безопасностью. Обоснование заявителя заключалось в том, что проводники кабелей разрешается соединять параллельно, поэтому к многожильным кабелям следует применять единый размер EGC, применяемый к системам кабельных каналов. В результате « или кабель » были помещены после слова « кабельный канал » в NEC Section 250-95 .

Не было представлено каких-либо публичных фактов о каких-либо проблемах безопасности или технических проблемах, связанных с эксплуатацией стандартных трехжильных кабелей с параллельными ЭГК стандартного размера. Это обычная промышленная практика на протяжении нескольких десятилетий. На многих предприятиях по производству химических, пластмассовых и текстильных изделий питающие линии на 480 вольт (кабели типа TC) от подстанций до центров управления электродвигателями соединены параллельно стандартными трехжильными кабелями с ЭГК стандартного размера, соединенными параллельно с начала 19 века.60-е годы.

Для параллельных трехжильных кабелей, проложенных в кабельном лотке в соответствии с NEC 1996 года, необходимо выбрать один из следующих вариантов:

A. Закажите специальные трехжильные кабели, которые содержат EGC большего размера. Размер EGC будет зависеть от номинала или настройки защитного устройства цепи в соответствии с таблицей NEC 250-95 . Это означает, что размер EGC зависит от количества трехжильных кабелей, соединенных параллельно для получения желаемой пропускной способности цепи.
B. Используйте трехжильные кабели без EGC и установите одножильный EGC в кабельном лотке или используйте кабельный лоток в качестве EGC при квалификационных установках в соответствии с Разделом 318-3(c).
C. Используйте стандартные трехжильные кабели с EGC стандартного размера и параллельно EGC, которые находятся в кабельных сборках, с одножильным EGC (размеры согласно таблице 250-95) в кабельном лотке или с кабельным лотком, если он используется в качестве ЭГК. Это соответствует требованиям NEC Section 250-95.

7. Электрическая параллельность одножильного EGC и кабельного лотка.

Электрическая параллельность одножильного ЭГК с кабельным лотком путем присоединения однопроводного ЭГК к кабельному лотку через каждые 50–100 футов обеспечивает установку, которая может обеспечить некоторую степень повышения электробезопасности объекта и его персонала в условиях замыкания на землю. Соединение кабельного лотка с одножильным EGC через каждые 50–100 футов не требуется NEC, но является желательной дополнительной практикой.

Ниже приведено сравнение для установки, в которой одножильный EGC электрически не параллелен кабельному лотку, и для установки, в которой одножильный EGC соединен параллельно с кабельным лотком.

В качестве основы для простого сравнения двух случаев сделаны следующие допущения:

Система: Показана одна фаза (277 В) вторичной обмотки трансформатора на 480 В, соединенного звездой.

Проводники: Фазный провод представляет собой медный провод толщиной 500 тыс.см с изоляцией 75°C. Он рассчитан на 380 ампер без снижения номинальных значений в зависимости от температуры окружающей среды. Защитное устройство рассчитано на 400 ампер. EGC представляет собой медь № 3 AWG (таблица NEC 250-95). Поперечное сечение боковых поручней алюминиевого кабельного лотка составляет 2 квадратных дюйма. Проводимость алюминия кабельного лотка составляет около 55 процентов от проводимости меди.

Сопротивление медного проводника 500 тыс.смил составляет 0,0258 Ом/к·фут.

Сопротивление медного проводника № 3 AWG составляет 0,245 Ом/к·фут.

Сопротивление алюминиевого кабельного лотка составляет приблизительно 0,0143 Ом/к·фут.

Сопротивление запараллеленного ЭГК №3 и алюминиевого кабельного лотка составляет 0,0135 Ом/к·фут. [Результирующее сопротивление параллельных проводников равно R1 x R2/R1 + R2. = (0,0143)(0,245)/0,0143) + (0,245) = 0,0135 Ом].

Допущения: Для упрощения примеров вместо импеданса используются значения сопротивления. В реальной установке импеданс будет определять величину тока короткого замыкания и падение напряжения. Падение напряжения на дуге КЗ не учитывается. Предполагается, что весь ток обратного замыкания будет ограничиваться однопроводным EGC или однопроводным EGC и кабельным лотком, когда они электрически параллельны. Предполагается, что фазный провод, ЭГК и алюминиевый кабельный лоток имеют одинаковую длину

Электрическое подключение кабельного лотка параллельно одножильному EGC является заслуживающим внимания вариантом. Полученное в результате снижение импеданса EGC может способствовать повышению общей электробезопасности объекта. Уменьшенный импеданс цепи повреждения приведет к более высокой величине тока повреждения, что приведет к более быстрому обесточиванию поврежденной цепи защитными устройствами. Потенциал удара для персонала объекта ниже (в примере 95 вольт по-прежнему потенциально смертельны, но не так опасны, как 251 вольт). Более низкий потенциал на землю в месте повреждения может привести к более низким величинам блуждающего тока повреждения, протекающего через металлические предметы оборудования. Это снижает вероятность возникновения электрических дуг, которые могут быть источниками воспламенения.

Артикул № 19#9, Стальная проволока с медным покрытием на American Wire Group

Информация о запросе

ПРИМЕНЕНИЕ
Стальная проволока и прядь с медным покрытием сочетают электрические характеристики меди с механическими свойствами стали. Часто используемый для систем подземных заземляющих сетей, воздушных заземляющих проводов и несущих проводов, он может противостоять механическим повреждениям во время установки, а также электрическим повреждениям во время неисправности. Сталь с медным покрытием практически не имеет стоимости лома, и ее чрезвычайно трудно разрезать традиционными инструментами для резки проволоки и кабеля, что значительно снижает вероятность кражи.

КОНСТРУКЦИЯ
Мягко отожженные (DSA) стальные плакированные медью (CCS) проводники имеют концентрическую многопроволочную конструкцию. Пряди CCS представляют собой материал с классом проводимости 40%, в котором используется сердечник из низкоуглеродистой стали, обеспечивающий большую гибкость, что упрощает обращение во время установки.

СТАНДАРТЫ

  • ASTM B193 — Стандартный метод испытания удельного сопротивления материалов электрических проводников
  • ASTM B227 — Стандартные технические условия для жесткотянутой стальной проволоки с медным покрытием
  • ASTM B228 — Стандартные технические условия для концентрически-скрученных стальных проводников, плакированных медью
  • ASTM B258 — Стандартные технические условия для стандартных номинальных диаметров и площадей поперечного сечения размеров AWG сплошного круглого сечения
  • ASTM B910 — Стандартные технические условия для отожженной стальной проволоки с медным покрытием

ПРИМЕЧАНИЯ
Размеры и вес являются номинальными значениями с учетом стандартных производственных допусков. Номинальная токовая нагрузка и сопротивление постоянному и переменному току стального провода с медным покрытием не эквивалентны таковым у медного проводника.

Для выбора правильного эквивалента см. «Подходящий размер продукта: сравнение диаметров для медного эквивалентного тока плавления для заземления».

Обновлено 06.12.2021

  • Технические характеристики
org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Номинальный
Поперечный
Секционный
Зона
(дюйм²)

Н/Д
0,19530

Номинальный
Поперечный
Сегментный
Площадь
(мм²)

Н/Д
126.00

Номер
из
Провода

Н/Д
19

Диаметр
из
Проволоки
(дюймы)

Н/Д
0,1144

Диаметр
Общий диаметр
(дюймы)

Н/Д
0,572

Вес
(фунт/1000 футов)

Н/Д
0,707

Минимум
Разрушение
Прочность
(фунты)

Н/Д
6820
