Провод греется по всей длине: Греется проводка — что делать, причины, как устранить

Причины нагрева кабеля и питающих шнуров бытовых приборов

Сильный нагрев шнуров и питающих проводов относится к нежелательным явлениям, нередко встречающимся при подключении электрических цепей и бытовых приборов. Его не следует оставлять без внимания, а при обнаружении сразу же принимать меры по восстановлению нормального теплового режима. Но сначала потребуется разобраться с причинами нагревания и способами исправления нежелательной ситуации (фото ниже).

Почему греется силовой кабель или питающий провод

Основными причинами рассматриваемого явления являются следующие отклонения от нормальных режимов эксплуатации:

• токовая нагрузка на них заметно превышает допустимое значение;
• электропроводка смонтирована с серьезными нарушениями требований ПУЭ;
• наличие в питающей цепи некачественных соединений;
• использование кабельной продукции и сетевых шнуров низкого качества.

Каждая из представленных причин и способы их устранения нуждаются в отдельном рассмотрении.

Способы устранения дефектов в питающем шнуре

Для нахождения причины нагрева питающего кабеля электроприбора сначала нужно определиться с местом его возникновения.

При этом возможны следующие варианты:

• Нагревается или поврежден участок провода, непосредственно прилегающий к сетевой вилке.

• Сильный нагрев наблюдается в месте, где кабель вводится в корпус электрического прибора.
• Греется весь сетевой провод по всей его длине.

При обследовании зоны в районе вилки возможны два исхода: плохой контакт внутри ее, либо нарушение качества соединения в самой розетке. В обоих случаях для устранения нагрева потребуется подтянуть ослабшие контакты.

Обратите внимание: Нагрев в розетке возможен и по причине ослабших пружин, сжимающих контактные губки (фото ниже).

В этой ситуации последние поджимаются пассатижами, а в случае полной потери упругости вся розетка заменяется новым изделием.

Если шнур греется на участке около ввода в корпус бытового прибора причина также заключается в ослабшем контакте. Для устранения неполадки следует разобрать его и протянуть некачественное болтовое соединение. Когда шнур греется по всей длине –причина кроется в неправильно подобранном сечении рабочих жил, которые нагреваются из-за несоответствия протекающему по ним току. В этом случае следует полностью заменить шнур новым изделием, имеющим подходящие для данной нагрузки параметры.

Человеческий фактор

К причинам нагрева проводки, связанным с человеческим фактором, помимо неправильно подобранного сечения, относят:

• ошибки, допущенные при монтаже электропроводки;
• приобретение некачественных комплектующих (сетевого шнура и образца кабельной продукции).

Для выхода из положения потребуется провести ревизию всех проводов и локализовать места возможных нарушений требований ПУЭ. При обнаружении некачественных образцов кабельной и проводной продукции придется полностью обновить их новыми изделиями.

Греется кабель: причины нагрева, способы устранения

Бытовой бойлер стал настоящим спасением на тот период, когда сезонно отключают горячую воду или в доме вовсе нет централизованного отопления. Но, как и все электроприборы, он может преподносить сюрпризы. Наверняка те пользователи, у которых установлены водонагреватели, замечали, что при длительной эксплуатации начинают греться провод, розетка или вилка. Почему так происходит и стоит ли бить тревогу, остерегаясь возгорания?

Основные причины нагрева кабелей и проводов

Чтобы понять причину нагрева электрической проводки, необходимо вспомнить азы электротехники. Электрический ток – это упорядоченное движение свободных электронов, на пути которых возникают другие атомы вещества. Определённое количество таких атомов называется электрическим сопротивлением. При слишком большом сопротивлении, увеличивается температура материала.

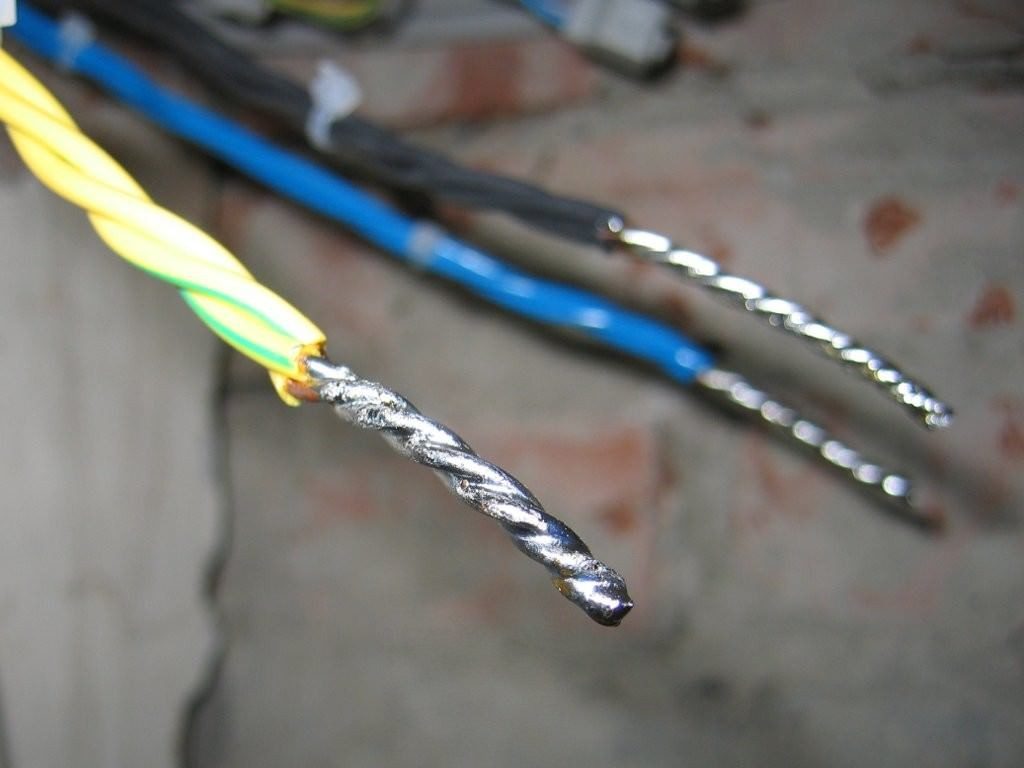

Пример надёжно затянутых проводов

Данный принцип успешно применяется, например, в водонагревателях. В других бытовых приборах или электрической сети необходимо наоборот, снизить нагрев проводников – довести его до номинального уровня.

Основные причины нагрева кабелей и проводов:

• Главная причина, почему происходит нагрев провода – это выбор его неправильного сечения. При выборе малого сечения проводов, что преследует практически всех горе-электриков, и неизменной силе тока, происходит быстрое повышение температуры кабеля. Такой же принцип в водопроводных трубах – чем больше диаметр, тем больший напор воды.
• Перегрев линии возникает при неправильном монтаже. Например, незначительное короткое замыкание, на которое не срабатывает автоматический выключатель с завышенными номинальными параметрами. Автомат не размыкает линию – кабель продолжает греться, и через некоторое время прогорает.
• Некачественное место соединения или окисление контактов. Очень быстро окисляются алюминиевые провода, места соединения которых следует проверять чаще медных. Чтобы не беспокоиться за качество скрутки, лучше воспользоваться специальными клеммниками или тщательно пропаять кабели.
• Использование кабеля или провода низкого качества. Сейчас рынок электротехники стремительно наполняется продукцией из Кореи и Китая, качество которой оставляет желать лучшего. Такой кабель, даже при правильном монтаже, сам по себе может стать причиной нагрева и возгорания.

Решение проблем перегрева вилки

В зависимости от характера проблемы, находят варианты ее решения. Если дело в некачественном переходнике или удлинителе, нужно просто их заменить на более надежные. Большая нагрузка на электроточку требует использование кабелей, сечение которых не меньше 4 мм2, и розетки на 30 ампер. Только такой вариант защитит от перегрева, если в одну розетку подключено несколько приборов.

Делая выводы, можно сказать, что лучше изначально предоставить монтаж водонагревателя мастеру, если в данном вопросе вы не разбираетесь. Также не стоит испытывать на прочность одну розетку, подключая в нее сразу несколько приборов высокой мощности.

Способы устранения проблемы

Если вы заметили греющий кабель, то необходимо знать, как можно решить данную проблему. Существует несколько популярных способов определения неисправности и её устранения.

Бытовая техника

Бытовая техника – это основная причина перегрева электрической сети. Чрезмерный нагрев проводников происходит из-за большой мощности потребителя и не рассчитанного на такую мощность кабеля. Но если причина не в этом, то простая последовательность поможет быстро найти и устранить неисправность.

1. Проверьте, по всей ли длине кабель одинаково нагрет, или большая температура наблюдается в одном месте. Частая проблема – плохой электрический контакт вилки и кабеля, идущего к бытовому прибору.

Как устранить:

• Необходимо выкрутить болты крепления корпуса вилки и снять верхнюю крышку.
• Послабить контакты крепления проводов и достать провода.
• Зачистить провода и места контактов – устранить все препятствия на пути прохождения электрического тока. Затем уложить провода на своё место и тщательно затянуть болты.
• Окончательный этап – сборка крышки.

1. Плохой контакт кабеля на входе бытового прибора. Если вилка цела, качество контактов на должном уровне, а провод греется с другой стороны, то следует проверить распредкоробку (или как её называют – клеммную коробку) бытового прибора.

Как устранить:

• Выкрутить 4 болта крепления верхней крышки клеммной коробки и снять саму крышку. Под ней размещена клеммная колодка, в которой выполнен прямой контакт входного провода и провода бытового прибора.
• Колодку следует открутить, достать провода и зачистить их, а также места крепления колодки. Для зачистки удобно использовать небольшой надфиль или мелкозернистую наждачную бумагу.
• После зачистки, кабели установить в клеммную колодку, затянуть болтами и поставить на своё место крышку.

1. Если кабель греется по всей длине, а розетка рассчитана на допустимый ток бытового прибора, то причина только одна — низкое качество кабеля. Такой проводник следует заменить.

Электропроводка

Излишнее нагревание проводов в домашней электропроводке сопровождается запахом горелой изоляции и приводит к неправильной работе бытовой техники. В некоторых случаях возможен даже выход из строя электрических приборов.

Последовательность определения неисправности:

1. Основной проблемой может быть место подключения силовых кабелей в квартирном щитке. Обычно входной кабель крепят к медной шине, от которой пойдут провода дальше в квартиру. Ослабленный контакт на шине приводит к постепенному нагреву кабеля, также возможно искрение. Достаточно зачистить провод и немного подтянуть контакты.

Важно! Многожильные медные провода необходимо сначала опрессовать гильзой, после чего наконечник закрепить на шине с помощью болтового соединения.

1. Ещё одна причина повышения температуры проводника – слабый контакт на автоматическом выключателе или его неисправность. Высокий номинал автомата приводит к постепенному нагреву кабелей, оплавлению изоляции и его возгоранию. Достаточно включить несколько мощных бытовых приборов, например, стиральную машину и бойлер, при неработающем автомате, и результат не заставит себя долго ждать.

   Плохой контакт проводника и автоматического выключателя

2. Распределительная коробка – одно из самых небезопасных мест электромонтажа. Одна недожатая скрутка приводит к сгоревшей изоляции и возможному короткому замыканию. Поэтому все соединения в распределительных коробках лучше выполнять, используя медные клеммники.

Причины перегрева

Очень часто, особенно в старых квартирах с минимальным количеством электроточек, в одну розетку подключается несколько электроприборов. А что еще хуже, при подключении бойлера используют различные удлинители и тройники, но не все они надлежащего качества. Что дальше? Добавляется два или больше контактов: водонагреватель, стиральная машина, кухонный комбайн и др. Техника может дать нагрузку в 6 кВт или в 30 ампер. Для всего этого «добра» требуется проводка сечением 4-6 мм2, но по факту в наличии только кабель сечением 2,5 мм2 и вилка с розеткой на 10 ампер. Это все приведет к перегреву и возможному возгоранию.

Вторая причина сильного нагрева вилки — подключение водонагревателя в старую неподходящую розетку на 6,3 ампер или неисправную проводку. Вилки у всех приборов разные и толстые штырьки просто разбивает отверстия, после чего тонкие вилки «гуляют» в розетке, подгорают и теряют упругость. Подобные манипуляции с включением-отключением электроприборов приводят к тому, что у подключенного водонагревателя происходит плохой контакт, и вилка с розеткой сильно греются. Бывает и такое, что когда пошевелишь вилку, розетка искрит. Что из этого следует? Для бойлера необходимо выводить отдельную электроточку. Если после подключения, выяснилось, что вилка немного шатается в розетке, то ее лучше заменить. В качестве профилактики перегрева, нужно регулярно осматривать вилку, провод и розетку, и при малейших следах перегрева, предпринимать соответствующие меры.

Есть вариант перегрева вилки, но при этом розетка остается нормальной температуры. Происходит такое, когда проблема только в вилке, т.е. в ней не правильно или плохо подключены провода. Если вилка разбирается, то проблема устраняется без замены целого элемента. В случае неразборной вилки, ее меняют на новую.

Если греется провод, то возможны два варианта:

• подключенный провод водонагревателя имеет сечение менее 2,5 м2и требует замены;
• произошелпробой ТЭНа на корпусе или обугливание мест соединения проводов в титане. И в том и в другом случае увеличивается подача электричества. Нужно срочно провести ремонт пока не произошло искрение.

Своевременное обнаружение проблемы и ее устранение поможет сохранить жизнь не только бойлеру, но и его владельцу.

Удлинители

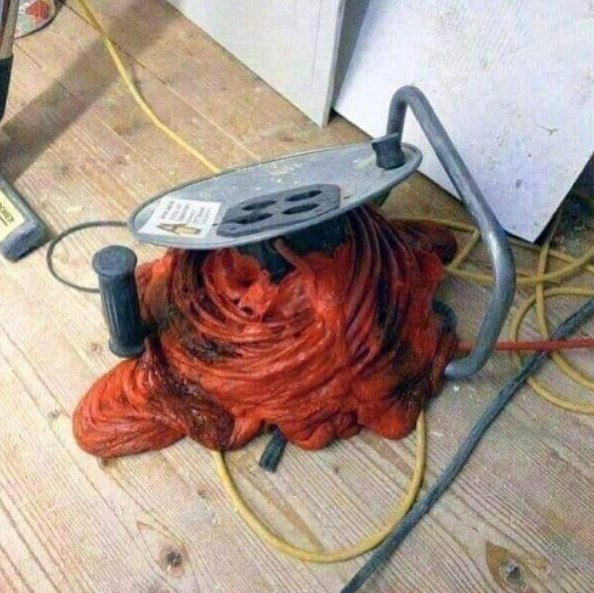

Главный совет – не используйте удлинители, намотанные на катушку. Во-первых, для таких изделий часто используют кабель недостаточного сечения, например, 0.75 см2. На нормальном удлинителе сечение провода должно составлять не менее 1.5 см2. Во-вторых, проводник, намотанный на катушку, становится катушкой индуктивности, что приводит к его скорому выходу из строя.

«Прозвонка» удлинителя на короткое замыкание

Если после включения в удлинитель бытового прибора, повышается температура жил переноски, то начать следует с вилки – проверить качество контактов. Потом перейти к розетке удлинителя и проверить надёжность соединения там. Если контакты в хорошем состоянии с обеих сторон удлинителя – тогда необходимо только менять кабель.

Греется розетка при подключении водонагревателя: что делать

После установки и подключения водонагревателя вы заметили, что греется розетка? Почему так происходит? Чтобы понять причины, нужно разобраться: как организована проводка, сколько приборов работает одновременно, все ли подключено по правилам. Что делать с неисправностью, читайте в нашей публикации.

Почему нагревается вилка в розетке

Во время работы водонагревателя вы прикоснулись к кабелю или вилке и почувствовали, что они теплые? Это нормально, если сетевые устройства подобраны в соответствии с мощностью бойлера. Электропроводник имеет сопротивление, поэтому идет нагрев.

Однако все должно быть в меру. Если заметно, что розетка с вилкой нагреваются сверх, необходимо найти причину неполадки.

Большая нагрузка. Накопительные бойлеры обладают мощностью от 1,2 до 3 кВт. Нагрузка на сеть составляет около 12 Ампер. Поэтому запрещается подключать несколько приборов одновременно, ведь тогда нагрузка может превысить 30 А, случится возгорание.

Мощность проточных нагревателей начинается от 6 кВт и может достигать 30 кВт. Без проводки с толстым сечением не обойтись. В таких случаях прокладывается специальная проводка не менее 4-6 мм.

Обязательно организуется заземление прибора, а также устанавливается автомат УЗО.

Какие еще причины могли привести к нагреву:

Использование удлинителя, переходника, тройника

Для мощного бойлера важно организовать качественную, влагостойкую розетку с заземлением. Нежелательно использовать переходные средства, а также подключать несколько приборов в один тройник

Не удивительно, что он начнет греться.

• Неисправность штепселей. При этом будет нагреваться только вилка. Чтобы убедиться, что причина действительно в ней, подключите технику к другой розетке. Через 10-15 минут попробуйте вилку. Горячая? Тогда нужно заменить штепсель либо всю деталь.
• Неплотное вхождение вилки. Ослабли контакты, возможно, болты раскрутились, расшатались соединения. Такое случается, когда к одной сети подключается несколько приборов с разной величиной штепселей. Например, у электрочайника они широкие, а у водонагревателя «Термекс» узкие. Когда вы его подключаете, образуется люфт и происходит нагрев.

Мощность розетки не соответствует параметрам техники

Важно подбирать комплектующие в соответствии с параметрами бойлера, которые указаны в инструкции. В таком случае изделие не выдерживает напряжения, плавится панель, провод вилки

Розетка китайского производства или старая, не менялась со времен СССР. Тогда не удивительно, что она быстро сдает позиции: плавится и греется.

Как выполнить подключение бойлера, читайте в нашей статье. О чем необходимо помнить:

• Заниматься организацией электрических элементов должен специалист. Установку мощного изделия также лучше доверить мастеру.
• Не загружайте электросеть по максимуму. Не включайте одновременно несколько приборов.
• Проследите, чтобы контакты электрических деталей были закреплены, а болты закручены.
• Не используйте удлинитель, переходник.

Теперь вы знаете, как быть, если обнаружен нагрев сетевых элементов. Придерживайтесь инструкции и рекомендаций производителя. Обязательно устанавливайте автомат УЗО, он идет в комплекте к некоторым моделям.

Вам помогла статья?

Да Нет

А если греется нулевой провод?

Редкий случай, когда начинает нагреваться нулевой провод в электрическом щитке. Например, при недавней прокладке резистивного кабеля для обогрева пола в квартире. Следует знать, что на нулевом проводнике нет опасного для жизни потенциала, а его температура должна быть в пределах комнатной, но никак не выше.

Что может стать причиной такого нагрева?

1. При неравномерном распределении токов. Это означает, что на рабочем ноле сила тока превышает ток, который проходит по фазам. Саморегулирующиеся кабеля, которые используют для обогрева труб, из-за своей мощности приводят к такому результату. При этом ноль может не только перегреваться, но и отгореть.
2. Плохой контакт нулевого провода с нулевой шиной. Сопровождается неприятным потрескивающим звуком и искрением. Достаточно подтянуть контакт или проверить ближайшее место скрутки и проблема будет устранена.
3. Подключение электрических приборов, напрямую влияющих на частоту. Это: индукционные печи, импульсные потребители, нагревательные кабели, источники освещения на основе светодиодов и др.

Последствия некачественного контакта нулевого провода

Первые тревожные сигналы – нагрев вилки при контакте с розеткой

Количество техники, питающейся от электросети, с каждым годом возрастает. Одновременно и увеличивается риск самовозгорания, при неправильной установки розетки или монтажа проводки. Нагревание розетки при включении электроприбора – первый сигнал неисправности.
Быстроразъемное контактное устройство – вилка, отличается простотой и надежностью. Однако в некоторых ситуациях случаются неисправности, чреватые негативными последствиями для дома. Чаще владельцу помещения приходится выяснять причину, из-за чего начинает греться вилка устройства в розетке. Тут медлить с диагностикой и решением проблемы нельзя.

Характер сопротивления, длина кабеля и тепловыделение

Возможно, вам следует взглянуть на это с точки зрения напряжения, которое не является постоянным, но вместо этого мы поддерживаем постоянный ток.

Я представлю короткий кабель в виде одного резистора со значением R. Мы можем моделировать более длинные и длинные кабели как несколько секций исходного короткого кабеля, соединенных вместе, что похоже на последовательное соединение множества сопротивлений:

^{имитация этой схемы — Схема создана с помощью CircuitLab}

Я старался поддерживать одинаковый ток в каждой цепи, 1 А, за счет увеличения напряжения во всей цепи. Обратите внимание, что по правилу делителя потенциала результирующее напряжение на каждом участке кабеля должно быть 1 В, чтобы возникла эта ситуация.

Разность потенциалов между двумя точками — это количество потенциальной энергии (в электронвольтах), теряемой каждым зарядом при перемещении между этими точками. Когда электрон движется от одного конца каждой секции к другому, он проходит через 1 В разности потенциалов. Каждый электронвольт потенциальной энергии, с которой электрон стартовал в начале каждого участка, на короткое время стал кинетической энергией, а затем стал тепловой энергией после его взаимодействия («столкновения») со стационарными зарядами в ядрах атомов этого участка.

Каждая секция нагревается на одинаковую величину для каждого отдельного заряда, совершающего путешествие из одного конца в другой конец этой секции. Таким образом, при условии равномерного распределения заряда по всему металлу кабеля каждая секция будет нагреваться на одинаковую величину в секунду. Эта скорость нагрева представляет собой «мощность», определяемую выражением \$ P = I \times V \$

Обратите внимание, что ток секции I одинаков во всех случаях (1 А), а разность потенциалов секции V одинакова во всех случаях (1 В). ), поэтому рассеиваемая мощность в каждой секции (нагрев в данном случае чистого сопротивления) одинаков.

Следовательно, с точки зрения постоянного тока в однородном проводнике легко понять, почему общая мощность на единицу длины также постоянна. Вы можете увеличивать длину настолько, насколько хотите, и пока ток не изменится, мощность, рассеиваемая в виде тепла в любом данном миллиметре кабеля, не изменится. Другими словами, один конец кабеля нагревается точно так же, как и другой, или любая точка между ними, и вы не получаете никаких горячих точек.

Однако, если вы поддерживаете постоянное напряжение на кабеле и изменяете длину кабеля, результат будет совсем другим:

^{имитация этой цепи одиночная длина кабеля в пять раз больше, чем мощность, рассеиваемая по всей длине более длинного кабеля. Каждая отдельная секция длинного кабеля рассеивает в 5 раз меньше, чем одиночная секция короткого кабеля! Каждый электрон, совершающий весь путь в верхней цепи, отдает 5 эВ энергии нагрева на 1 м кабеля, тогда как каждый электрон в нижней цепи отдает свои 5 эВ на протяжении всей 5-метровой длины.}

Вот почему более короткий кабель может сильно нагреваться, а более длинный остается относительно холодным, но это потому, что условия, в которых он работает, очень разные. На этот раз мы позволили току изменяться в зависимости от общего сопротивления самого кабеля.

Различные сценарии реальной жизни могут представлять собой сочетание этих двух ситуаций: постоянный ток или постоянное напряжение. Например, при распределении электроэнергии в домашних условиях мы полагаемся на кабели подачи питания, имеющие очень низкое сопротивление, так что они «сбрасывают» очень небольшой процент полного напряжения 240 В переменного тока (или 120 В). Нам нужен как можно больший кусок этих 240 В на устройстве.

При питании чайника от сети длина кабеля к этому чайнику не имеет большого значения. Даже при удвоении его длины и удвоении общего сопротивления кабеля это сопротивление ничтожно мало по сравнению с нагревательным элементом чайника. Напряжение на чайнике изменится очень мало, а ток через него останется почти неизменным, и по причинам, которые я описал выше в объяснении «постоянного тока», нагрев на единицу длины кабеля также останется прежним.

Однако, когда сопротивление устройства сравнимо с сопротивлением его питающих кабелей, история становится больше похожей на второй сценарий, в котором ток очень сильно зависит от этих кабелей, а более короткие кабели потенциально могут сильно нагреваться.

Удельное сопротивление проволоки / выделение тепла

\$\начало группы\$

Как рассчитать вольт/ампер батареи, которая подключена к простому проводу для выработки тепла?

То есть как пользоваться:

известная длина провода, диаметр/площадь, удельное сопротивление

для расчета необходимых вольт/ампер для нагрева провода до 30 градусов Цельсия?

окружающая среда воздух,

температура окружающей среды 10 градусов Цельсия.

Нет движения воздуха.

Провод расположен более или менее прямо.

Провод без изоляции.

---

• тепловая
• проволочная
• на батарейках
• на батарейках
• удельное сопротивление

\$\конечная группа\$

1

\$\начало группы\$

Шаг 1 заключается в том, чтобы выяснить, сколько энергии будет рассеивать провод при температуре 30°C. Это не электротехника. Это теплотехника. Это очень сильно зависит от температуры окружающей среды и условий воздушного потока. Поэтому я не буду объяснять, как это сделать. Вы должны понять это как-то по-другому. Но предупрежу, что любое изменение воздушного потока или температуры окружающей среды приведет к изменению требуемой мощности. Поэтому, если вам нужно поддерживать температуру провода на уровне 30°C, вам, вероятно, потребуется использовать измерение температуры и обратную связь, а не фиксированное напряжение и ток.

Предположим, вы нашли значение «Pdis», рассеиваемой мощности провода.

Вы можете рассчитать сопротивление провода следующим образом:

1. R = rho * L / A

где R — сопротивление провода, rho — удельное сопротивление материала провода (в ом-метрах), L — длина провода (в метрах), а A — площадь поперечного сечения провода (в кв. метров).

Обратите внимание, что для многих проводников rho очень чувствителен к температуре (увеличение на 4% каждые 10 градусов). Поэтому, если вы используете медь, или алюминий, или сталь, или нержавеющую сталь, вам может потребоваться учесть это, используя скорректированное значение rho.

Теперь у нас есть Pdis и R. Проще всего сначала найти напряжение. Начните с формулы для рассеиваемой мощности:

Pdis = V ² / R

Найдите В.

V = sqrt(Pdis * R)

Это напряжение, необходимое для поддержания желаемой температуры провода. Если вы хотите найти ток, вы можете просто использовать закон Ома, перестроенный для расчета тока:

I = V / R

\$\конечная группа\$

11

\$\начало группы\$

рассчитать необходимое количество вольт/ампер для нагрева провода до 30 градусов
Цельсия?

Вольты и ампер вызывают рассеивание мощности в проводе. Эта мощность повышает температуру провода (выше температуры окружающей среды) до тех пор, пока тепло, отводимое окружающей средой провода, не сравняется с теплом, выделяемым мощностью. В этот момент температура стабилизируется, но эта температура полностью зависит от тепла, отводимого окружающей средой.

Например, если бы проволока была подвешена в вакууме, она бы нагревалась до тех пор, пока температура не поднялась бы до такого высокого уровня, что стал бы излучаться видимый свет, и, если бы ее не остановить, проволока, вероятно, перегрелась бы и расплавилась. Конец этой истории.

С другой стороны, если соединить предписанным образом с радиатором, имеющим тепловое сопротивление, скажем, 10°C на ватт, то при рассеивании 3 Вт мощности провод достигнет температуры на 30°C выше окружающий.

Проще говоря, мощность не связана напрямую с температурой; вам необходимо учитывать тепловое сопротивление окружающей среды и локализованную температуру окружающей среды на всем протяжении провода.

\$\конечная группа\$

10

\$\начало группы\$

То есть как пользоваться:
известная длина провода, диаметр/площадь, удельное сопротивление
рассчитать необходимые вольт/ампер для нагрева провода до 30 градусов Цельсия?

Невозможно обойтись без дополнительной информации.

Для начала необходимо указать тепловое значение изоляции провода. Во-вторых, вы должны указать окружающую среду — какова ее температура, какой материал окружает провод и какова скорость окружающего материала.

Также нужно указать, как именно настроен провод.

Итак, что такое окружающая среда? Воздуха? Вода? Масло?

Как быстро он течет?

Какова его температура? Например, если провод подвешен в воздухе при температуре 30 ° C, для достижения температуры 30 ° C потребуется 0 вольт и ампер. Или вы требуете повышения температуры на 30 ° C по сравнению с окружающей средой?

Провод изолирован? Если он есть, то он будет больше греться для данной мощности.
