Провод для заземления сечение: Как правильно выбрать сечение заземляющего проводника?

Как правильно выбрать сечение заземляющего проводника.

   Заземляющий проводник — это металлическое соединение между заземлителем и электрическим оборудованием. Он может быть выполнен из следующих материалов:

• круглая проволока катанка;
• плоская полоса из нержавеющей, оцинкованной или омедненной стали;
• медный провод ПВ-1 и ПВ-3.

Цены на комплекты заземления от 3000 грн.

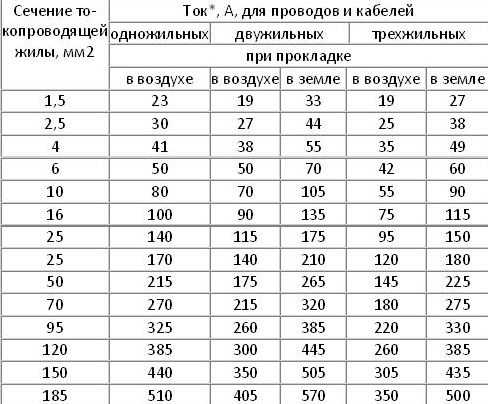

   Важным этапом является выбор сечения этого компонента. Ориентироваться нужно на требования ПУЭ для сечения заземляющего проводника по мощности заземляемого оборудования. Таблицу соответствия для проводников из одинакового материала смотрите ниже.

Приведем ниже примеры:

Если на вводе в дом используется алюминиевый провод сечением до 10 мм. кв., то и проводник должен быть такого же сечения.

Если величина сечения находится в диапазоне от 16 до 35 мм.кв., то соединитель должен быть сечением 16 мм. кв.

При сечении ввода более 35 мм.кв., проводник составит половину от этого значения.

Пример можно привести следующий. При однофазном подключении дома алюминиевым проводом 16 мм. кв. и проводник должен быть 16 мм. кв. Но так как для этих целей этот материал не очень подходит, то применяют медь или сталь. При этом площадь медного проводника должна быть не менее 10 мм. кв., а стального 25 мм. кв. При трехфазном подключении, например тремя медными проводами по 10 мм.кв каждый, нужно суммировать площадь сечений, получаем показатель 30 мм. кв. Для него потребуется проводник: либо 16 мм.кв. из меди, либо 25 мм. кв. из алюминия и 35 мм. кв из стали.

Требования к сечению проводника прокладываемого под землей согласно ПУЭ:

Еще нужно учитывать требования ПУЭ относительно места расположения проводника.

• при монтаже его в стене или на стене, расчет производится согласно мощности.
• при монтаже его под землей, правила ПУЭ дополняются: сталь- 100 мм. кв.; медь- 50 мм. кв. оцинкованная сталь- 75 мм. кв.

Мы предоставляем полноценный расчет всех требующихся компонентов для заземления.

• По Киеву и Киевской области осуществляем монтаж с лицензией, гарантией и актами замеров.
• Имеем в наличие большой ассортимент комплектующих.
• Работаем по наличному и безналичному расчету.
• Проконсультироваться и приобрести все требуемые элементы заземления, можно связавшись с нашими менеджерами по телефонам указанным на сайте.

Стоимость работ на монтаж заземления в Украине:

Теги: заземление

Комментарии:

Какой провод использовать для заземления

Заземлением называется соединение элементов электросистемы с землей, она создается в целях безопасности на случай внезапного выхода оборудования из строя. Для соединения с заземляющим устройством нужен специальный проводник с определёнными эксплуатационными характеристиками. Заземляющий электрошнур имеет маркировку, отличительный цвет. Он не меняется при использовании любых изоляционных материалов.

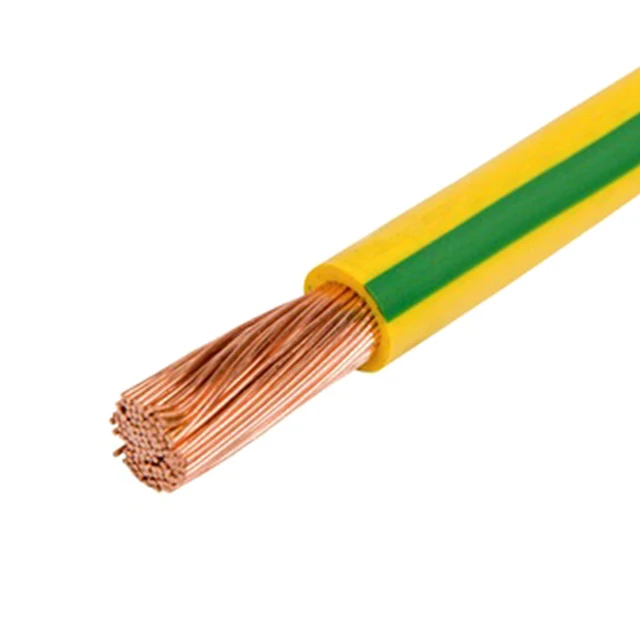

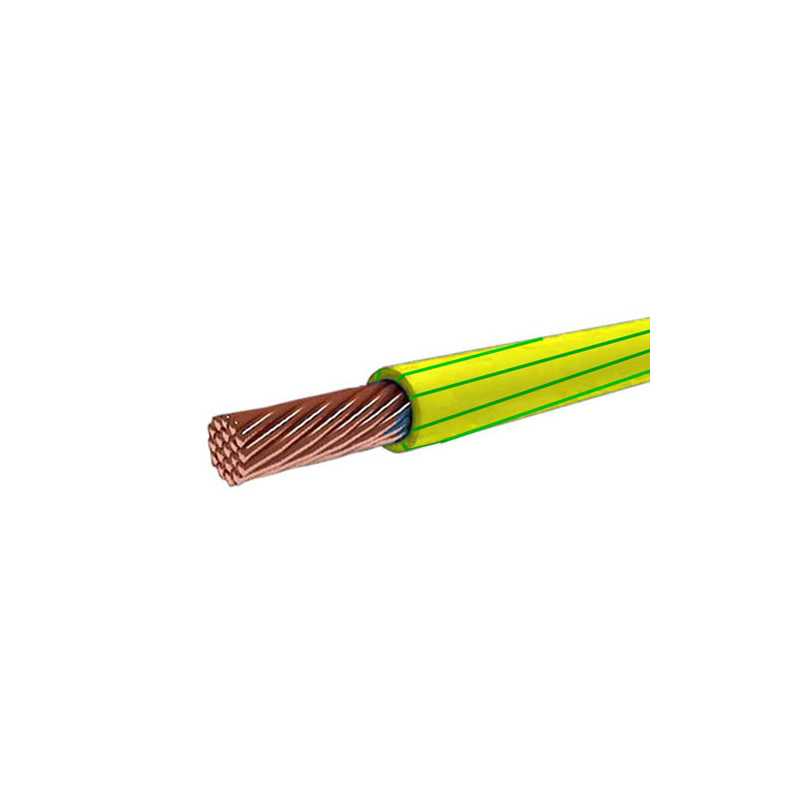

На фото провода заземления. Они всегда выпускаются двухцветными: с одной стороны окрашены в желтый цвет, с другой – в зеленый. По этим отличительным признакам они легко узнаваемы в распределительных устройствах.

Краткое содержимое статьи:

Правила выбора заземляющего кабеля

Сечение проводов заземления – это диаметр металлической начинки или жилы. Она должна обладать пропускной способностью, соответствующей напряжению тока от фазы.

При подключении к фазовому проводу с сечением до 166 мм принято выбирать заземление такой же толщины. Свыше 16 мм – не менее ½ сечения провода, идущего от фазы.

Примеры:

• если водонагреватель подключается 4 мм проводом, толщина жилы заземления этого устройства будет такой же;
• если проводник тока имеет сечение 16 мм, жила заземления должна быть равна 16 мм;
• если от распределительного электрощита идет провод сечением до 35 мм, жилы заземления не должна быть меньше 16 мм.

Разновидности проводников

Для проводников чаще используют алюминиевые или медные жилы. Заземляющие жилы:

• оставляют неизолированными;
• покрывают защитной оболочкой;
• включают в многожильный кабель;
• оформляют до самостоятельного одножильного проводника.

Маркировка

Буквенные символы указывают на материал жил. В провода с буквенными обозначениями «А» сердечники алюминиевые, если буквы нет – медные.

• АА – проводник с алюминиевым сердечником и оплеткой из этого же металла;
• АС – со свинцовой оплеткой;
• Б – провод с влагозащитой;
• Бн – влагозащита невоспламеняемая;
• В – провод покрыт полихлорвиниловой оболочкой;
• Г – кабель без оболочки;
• К – контрольный кабель в обмотке из проволок
• НР – провод в невоспламеняющейся резиновой оболочке;
• Р – провод изолирован резиной.

Маркировка проводов заземления содержит цифры, они указывают на число жил. Дальше через знак «х» указывается сечение провода.

Цвет

Расцветка заземляющих одножильных и многожильных проводов должна быть одинаковой. Она регламентирована правилами электромонтажа. Когда заземление проводится самостоятельно, и провод подбирается без учета цвета, у контакта его обматывают двухцветной желто-зеленой изолентой или однотонной зеленой.

В домах старого типа, построенных до утверждения правил, цвета проводов заземления могут быть любыми. В электрораспределительных устройствах и щитках они бывают синими, красными, черными, ведь никаких опознавательных знаков раньше не делали.

Сложно бывает определить нудную жилу в общем кабеле. В этом случае возникает резонный вопрос: как определить провод заземления.

При однофазном подключении, такое делали в панельных и кирпичных многоквартирных домах, провоз заземления находят с помощью индикатора. Если он загорелся, это фаза, проводник с током. Если нет – это ноль или заземление.

Когда ищут заземление в трехжильном проводе, используют мультиметр. Его одним контактом подцепляют к фазе, другим к испытуемому проводу. Если на шкале прибора стрелка покажет меньше 220 в, это нужный провод, к нему можно подключать заземляющий контур.

Часто используемые проводники

В современном кабеле NYM заземляющий провод легко найти по стандартному желто-зеленому цвету. Такие провода очень надежны, удобны в монтаже электросетям, они рассчитаны на большую мощность, применяются для заземления зданий. Каждая медная жила изолирована отдельно в промежуточную оболочку.

Кабель ВВГ состоит из медных скрученных проводов, покрытых цветной оболочкой. Сверху этот электрошнур защищен броней, покрытой стекловолоконной оплеткой. Для пожаробезопасности она пропитывается битумом. Количество жил в таком кабеле варьируется от одной до пяти.

По цвету индивидуальной оболочки проводов заземляющий кабель находится сразу.

ПВ-6 – тонкий медный проводник, покрытый поливинилхлоридом. Он обладает большой гибкостью и удобен при электромонтаже в квартирах и жилых домах. Часто используется для заземления, несмотря на то, что не имеет специальной расцветки. Провод устойчив к высоким температурам, влажности.

Нужный цвет имеет провод с маркировкой ПВ-6-Зп. Он используется при монтаже многоквартирных домов и объектов разного целевого назначения.

Провод ESUY применяется в энергосистемах небольшой мощности, работающих под постоянной нагрузкой. Удобен при монтаже защиты на случай короткого замыкания. Это легкий, гибкий электрошнур в прозрачной плотной оболочке, защищающих сердцевину от механических повреждений и воздействия агрессивных сред. Он используется как кабель заземления, поэтому на нем нет маркировки номинального напряжения.

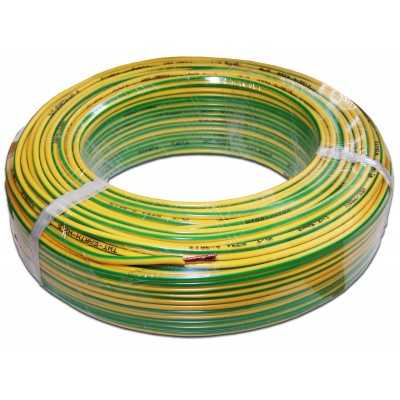

Фото проводов для заземления
