Проверка наличия цепи между заземлителем и заземленными элементами в Москве и области

ГлавнаяУслугиЭлектроизмерения до 1000 В (1кВ) Проверка наличия цепи между заземлительными элементами

Весьма часто встречаются случаи повреждения изоляции на проводах, и это делает вероятным контакт проводника тока с человеком или животным. Разумеется, последствия в таких случаях оставляют лишь желать лучшего. Предотвратить несчастный случай может наличие на участке цепи качественного заземления.

Чтобы заземление, установленное на вашем объекте, работало гарантированно правильно, необходимо регулярно проверять качество присоединения проводников к нему.

НАИМЕНОВАНИЕ РАБОТ ЕДИНИЦА ИЗМЕРЕНИЯ ЦЕНА
Проверка наличия цепи между заземлителями и заземленными элементами(металлосвязь) 1 точка 40,00 ₽
Измерение сопротивления заземляющих устройств 1 контур 8 000,00 ₽
Проверка сопротивления заземляющего контура с выдачей технического отчета 8 000,00 ₽

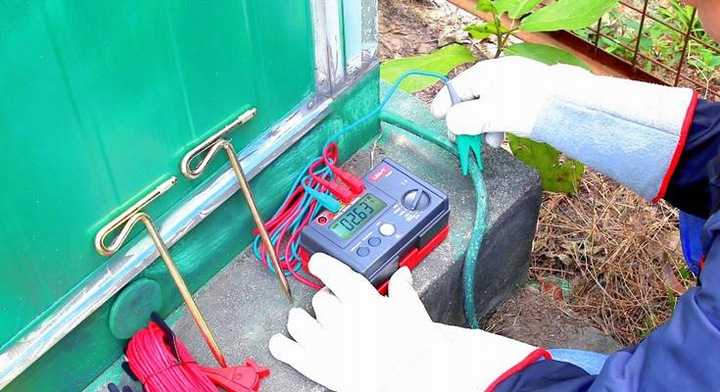

Проверка наличия цепи между заземлителями и заземленными элементами

Проверка наличия цепи между заземлителями и заземленными элементами – это процедура, относящаяся к разряду обязательных как в жилых, так и в офисных и производственных комплексах с целью создания условий соблюдения пожарной безопасности.

Примечательно, что если предполагается наличие связи между двумя стальными проводниками, то рекомендуется обеспечить ее применением сварки. В то же время между главным заземляющим зажимом и открытыми частями электроустановок, проводящими ток, должны быть соединения на болтах. Если цепь предполагает присоединение частей, которые необходимо часто демонтировать, или же речь идет о соединении с движущимися частями, то рекомендуется использовать гибкие проводники.

Помните о том, что наличие системы заземления может дать вам лишь половину уверенности в том, что цепь функционирует без вреда для жизни и здоровья людей, находящихся в непосредственной близости. В случае если вы не будете регулярно проводить проверку состояния конструкции, никто не сможет дать вам гарантию, что заземление не выйдет из строя, тем самым существенно увеличив шансы на создание ситуации, опасной для жизни. Лишь регулярная и квалифицированная проверка наличия цепи между заземлителями поспособствует безопасности использования электроприборов на объекте.

Крайне важно, чтобы каждый элемент в системе заземления функционировал правильно и не контактировал со средами, которые гипотетически могут ему навредить. К примеру, специалисты рекомендуют предпринять все необходимые меры для того, чтобы оградить заземлитель от появления коррозии, а также от механических повреждений и контактов с агрессивными средами.

Как производится цепи между заземлителем и заземляемыми элементами

Согласно нормативным документам, проверка состояния элементов, входящих в заземление на объекте, должна проводиться:

  • после монтажа;
  • обязательно раз в 6 лет для опор воздушных линий;
  • для кранов таким образом, чтобы между проверками было не больше 12 месяцев.

Компания«МОСЭНЕРГОТЕСТ» готова провести измерение сопротивления заземляющих устройств на предмет наличия каких-либо отклонений от нормы. Мы обязательно проверим цепь между заземлителем и заземляемыми элементами и каждый элемент системы, а также качество соединения между всеми частями установки.

После испытаний вы получите

Технический отчет

  • Объем выполнених испытаний (работ)
  • Заключение о соответствии всей системы электроснабжения требованиям нормативных документов

Протокол испытаний

  • Результаты измерений фактического состояния электрооборудования
  • Соответсвие электроустановки требованиям нормативной и проектной документации
  • Заключение о соответствии электрооборудования ГОСТ, ПУЭ, ПТЭЭП
  • Ведомость дефектов (выявление неисправностей и замечания)

Подробные рекомендации

  • По улучшению показателей системы электроснабжения
  • По защите электрооборудования от коротких замыканий
  • По устранению выявленых неисправностей и замечаний
  • По устройтву заземления и молниезащиты
  • По безопасной эксплуатации электрооборудования

Форма заявки

Список средств измерений в поверку

Стоимость поверки в отделе метрологии (без НДС)Стоимость поверки на выезде +50%₽Срочная поверка в течении 3 рабочих днейСрочная поверка в течении 1 дня +100%₽

Прикрепить файл, паспорт, фото прибора, прошлая поверка(при наличии)

+Добавить

Методика проверки наличия цепи и измерение сопротивления цепи между заземлителями и заземляемыми элементами электроустановки

3. 5. Напряжение сети питания — от 154 В до 222 В.

Сопротивление изоляции, при котором происходит срабатывание РУ — от 0,6(2Ру+30 кОм) до 1,4(2Ру+30 кОм).

Длина шкалы ПУ-Ф4103 — не менее 50 мм.

Время задержки срабатывания РУ-Ф4103 после подачи на него напряжения питания при емкости контролируемой сети не более 10 мкФ и при сопротивлении срабатывания не менее 2Ру+30 кОм — не более 20 с.

Время установления рабочего режима — 15 мин.

Режим работы прибора контроля изоляции — непрерывный.

Продолжительность непрерывной работы — не ограничена.

4. Методы измерений.

4.1. Определение сопротивления цепи основано на комбинированной схеме омметра-вольтметра при измерении прибором Ф4103-М1.

5. Требования безопасности.

5.1. Измерение наличия цепи и заземляющей проводке в действующих электроустановках проводится после выполнения организационных и технических мероприятий, обеспечивающих безопасность работ в соответствии с требованиями правил по охране труда при эксплуатации электроустановок потребителей и инструкциями по охране труда.

6. Требование к квалификации персонала.

6.1. К выполнению измерений при проверке наличия цепи между заземлителями и заземленными элементами и обработке результатов допускаются лица, прошедшие специальную проверку знания принципиальных электрических схем и настоящей Методики, а также имеющие практический опыт работы в электроустановках не менее двух лет.

6.2. С измерительными приборами должно работать не менее двух лиц электротехнического персонала с группой по электробезопасности одного из них — не ниже III (третьей).

7. Условия измерений.

7.1. Выполнение измерений при проверке наличия цепи между заземлителями и заземленными элементами начинается после измерения сопротивления заземляющего устройства электроустановки.

7.2. Перед началом выполнения измерений производится проверка наличия металлической связи между магистралью заземления, заземляющей проводкой и заземлителями заземляющего устройства.

7.3. При выполнении измерений должны соблюдаться следующие условия:

— Температура окружающего воздуха — от -60° С до +60° С.

— Относительная влажность при +35° С — до 98%.

— Атмосферное давление — до 60 кПа.

— Ускорение — до 10 м/с2.

— Частота вибрации — от 10 Гц до 70 Гц.

8. Подготовка к выполнению измерений.

При оценке готовности электрооборудования и заземляющих устройств к выполнению измерений производятся следующие работы:

8.1. Ознакамливаются и изучают техническую документацию, утвержденную ответственным за электрохозяйство предприятия, а именно:

— схема заземляющего устройства в плане и разрезе с привязкой к капитальным строениям и указанием расположения подземных коммуникаций и элементов сооружений, материала сечения и протяженности заземляющих проводников.

— Принципиальная электрическая схема электроустановки с указанием мощности и номинального тока потребителей электроэнергии, типов защитных аппаратов и токов плавких вставок предохранителей или уставок автоматов, марки, сечения длины и условий прокладки проводов и кабелей, питающих и распределительных линий, условных наименований и нумерации электроаппаратов устройств и оборудования.

— Исполнительный план заземляющей сети с указанием материала сечения и протяженности магистрали заземления и ответвлений к заземляемым элементам, условных наименований и нумерации электроаппаратов, устройств и оборудования.

— Расчет заземляющего устройства для вновь вводимого электрооборудования.

— Акты освидетельствования скрытых работ при монтаже заземляющего устройства.

— Акты на выборочное вскрытие вскрытия узлов заземляющего устройства после каждых трех лет эксплуатации.

— Протоколы предыдущих измерений заземляющего устройства с отметкой ответственного за электрохозяйство предприятия, цеха об устранении выявленных лабораторией ранее нарушений ПУЭ, ПТЭ и ПТБ.

8.2. Определяется категория помещения, в которых смонтировано заземление электрооборудования в отношении опасности поражения людей электрическим током, в соответствии с требованиями ПУЭ (п.1.1.13)

8.3. Производится анализ готовности технической документации и объектов измерений к выполнению измерений.

8.4.Дается заключение, на основании выполненных расчетов , о возможности ввода в работу или дальнейшей безопасной эксплуатации электрооборудования, заземляющего устройства, магистрали заземления и ответвлений от неё к корпусам заземляемых аппаратов и элементов электроустановок.

8.5. При удовлетворительном решении – выполняется осмотр наружной заземляющего устройства, установленного электрооборудования и аппаратов. При этом обращается особое внимание на соответствие предоставленной технической документации действительному состоянию заземляющего устройства и подключенного к нему электрооборудования требованиям ПУЭ (гл.1.7.) и ПТЭ (гл.3.2.13)

8.6. Следует проверить сечение целостность и прочность проводников заземления, их соединений и присоединений. Не должно быть обрывов и видимых дефектов в заземляющих проводниках, соединяющих аппараты с контуром заземления. НАДЕЖНОСТЬ СВАРНОГО ШВА ПРОВЕРЯЕТСЯ УДАРОМ МОЛОТКА.

9. Выполнению измерений.

9.1.Установить сухие элементы в отсек питания с соблюдением полярности, при отсутствии их подключить измеритель к внешнему источнику c помощью шнура питания.

9.2. Установить измеритель на ровной поверхности и снять крышку, при необходимости закрепить ее на боковой поверхности корпуса.

9.3. Проверить напряжение источника питания. Для этого закоротить зажимы Т1, П1, П2, Т2,установить переключатели в положение КЛБ и «0,3», а ручку КЛБ — в крайнее правое положение. Нажать кнопку ИЗМ. Если при этом лампа КП не загорается, напряжение питания в норме.

9.4. Проверить работоспособность измерителя. Для этого, в положении КЛБ переключателя установить ноль ручкой УСТ. 0, нажать кнопку ИЗМ, ручкой КЛБ установить стрелку на отметку «30».

ВНИМАНИЕ! Не забывайте устанавливать переключатель в положение ОТКЛ.

после окончания работ для предотвращения разряда внутреннего

источника питания. Для блокировки включения измерителя

закрывайте крышку.

10. Обработка результатов измерений.

10.1.Обработку результатов измерений сопротивления изоляции выполняют методом непосредственного сравнения полученных результатов с величинами, установленными действующими нормами ПУЭ (гл. 1.8.) им ПТЭ электроустановок потребителей (Приложение Э1).

11. Оформление результатов измерений.

11.1. Результаты измерений оформляются в протоколе утвержденного образца (прилагается).

12. Контроль погрешности МВИ

12.1. Контроль погрешности МВИ производится при обязательном ежегодном проведении Государственной поверки средств измерений согласно утвержденного Календарного графика.

Начальник ЭТЛ ___________________________________________

(Подпись, инициалы и фамилия разработчика инструкции)

ИНСТРУКЦИЯ ПО ОХРАНЕ ТРУДА

ПРИ ВЫПОЛНЕНИИ ПРОВЕРКИ НАЛИЧИЯ ЦЕПИ И ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЦЕПИ МЕЖДУ ЗАЗЕМЛИТЕЛЯМИ И ЗАЗЕМЛЯЕМЫМИ ЭЛЕМЕНТАМИ ЭЛЕКТРОУСТАНОВКИ

1. ОБЩИЕ ТРЕБОВАНИЯ.

1.1. Все работы должны выполняться согласно «Правила по охране труда при эксплуатации электроустановок» (ПОТ) (Приказ министерства труда и социальной защиты РФ от 24.07.2013 г. №328н) и настоящей инструкции.

1.2. К выполнению работ допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, обучение, сдавшие экзамены и допущенные к работе по испытаниям и измерениям, с записью в удостоверении о проверке знаний.

1.3. Проведение работ выполняется по наряду или распоряжению на отключенном и заземленном оборудовании после выполнения всех организационных и технических мероприятий.

1.4. Состав бригады определяет лицо выдающее наряд или распоряжение в соответствие с требованиями ПОТ. При этом у производителя работ должна быть группа 4, у члена бригады – группа 3, а у члена бригады, которому поручена охрана, — группа 2.

1.5. Все измерения и испытания должны проводиться с обязательным применением испытанных защитных средств.

1.6. Каждый работник должен знать место нахождения ближайшей мед. аптечки, пройти обучение по оказанию первой помощи на тренажере и уметь оказать ее при необходимости.

1.7. При обнаружении неисправности средств защиты, приборов, оборудования, нарушениях ПТБ все работы прекращаются, сообщается о нарушениях вышестоящему руководителю и не могут возобновляться до устранения нарушений.

1.8. Работы должны проводиться при положительной температуре, атмосферном давлении в пределах 84 – 106 кПа и относительной влажности воздуха 30 – 85 %.

1.9. Запрещается работа в темное время суток, при приближении грозы, при сильных осадках и т.п.

1.10. Права, обязанности и ответственность персонала ЭЛ отражены в должностных инструкциях.

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПЕРЕД НАЧАЛОМ РАБОТ

2.1. Проверяется комплектность и исправность средств защиты, инструмента, спецодежды, приборов .

2.2. Проверяется подготовка рабочего места и проводится допуск бригады, с соблюдением всех требований ТБ.

2.3. Перед началом работы необходимо проверить отсутствие напряжения на заземляющих (зануляющих) проводах.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ВО ВРЕМЯ РАБОТ

3.1. Измерение должно проводиться на отключенных и заземленных объектах.

3.2. Сборка измерительной схемы производится так, чтобы присоединение измерительного провода к объекту было последней операцией.

3.3. Запрещается прикасаться к токоведущим частям оборудования к которым подключен измеритель.

3.5. Все работы выполняются с обязательным применением диэлектрических перчаток и бот.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПО ОКОНЧАНИИ РАБОТ

4.1. Разбирается измерительная схема: сначала измерительные провода отсоединяются от объекта, а затем от прибора.

4.2. Убирается рабочее место и бригада удаляется с места работы.

4.3. Сдается рабочее место допускающему и оформляется окончание работ в документах.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ В АВАРИЙНЫХ СИТУАЦИЯХ

5.1. При возникновении аварийной ситуации (травма, возгорание, стихия, повреждение оборудования) необходимо срочно прекратить работу и при необходимости отключить оборудование.

5.2. При опасности для жизни людей необходимо немедленно покинуть рабочее место.

5.3. При травмировании или внезапном заболевании работника необходимо срочно оказать пострадавшему первую доврачебную помощь и вызвать врача или доставить пострадавшего в медицинское учреждение.

5.4. При локальном возгорании (не связанном с оборудованием, находящемся под напряжением) принять меры к его ликвидации с помощью первичных средств пожаротушения. В случае невозможности ликвидации пожара собственными силами, необходимо вызвать пожарное подразделение.

5.5. В случае возникновения замыкания на землю, запрещается приближение к месту замыкания ближе 8 м. в ОРУ и 4 м. в ЗРУ. Приближение возможно только для отключения оборудования и освобождения пострадавшего от действия электрического тока. При этом обязательно применение диэлектрических бот и перчаток, изолирующей штанги.

5.6. Обо всех возникших аварийных ситуациях необходимо сразу сообщать вышестоящему руководству.

5.7. Приступать к дальнейшей работе можно только после окончательного устранения последствий аварийных ситуаций.

Начальник ЭТЛ ___________________________________________

(Подпись, инициалы и фамилия разработчика инструкции)

Приложение №1

Инструкцию изучил, обязуюсь выполнять

Электрическое заземление и соединение согласно NEC | Консалтинг — инженер-специалист | Консультации



Цели обучения
  • Изучить правильную терминологию заземления.
  • Понимание требований Национального электротехнического кодекса к заземлению и соединению для глухозаземленных низковольтных систем переменного тока (ниже 1000 вольт).
  • Предотвращение распространенных ошибок при проектировании и строительстве заземления и соединения.

Электрическое заземление и соединение — одна из многих неправильно понятых тем для обсуждения в сфере проектирования и строительства. Есть две основные причины для понимания заземления и применения правильной конструкции для заземления и соединения: безопасность и правильная работа чувствительного электронного оборудования.

NFPA 70: Статья 250 Национального электротехнического кодекса описывает минимальные требования к заземлению и соединению, и, хотя NEC перечисляет требования, которые необходимо соблюдать, его не следует воспринимать как руководство по проектированию. Некоторые обсуждаемые термины и требования могут быть верны для европейских стандартов, однако цель этой статьи состоит в том, чтобы прояснить конструкцию заземления и соединения, используемую в Соединенных Штатах.

Требования к заземлению и соединению

Статья 250 является сложной частью NEC и охватывает множество различных типов систем: заземленные системы (менее 50 вольт, от 50 до 1000 вольт и более 1000 вольт), незаземленные системы, системы более 1000 вольт, системы с заземленной нейтралью, системы постоянного тока, отдельно выделенные системы и заземление приборов и счетчиков/реле. Целью этой статьи является обсуждение требований к надежно заземленным электрическим системам переменного тока напряжением менее 1000 вольт.

Рис. 1: На иллюстрации систем заземления показано подключение от сети к нагрузке. Предоставлено: CDM Smith

Методы заземления и соединения важны и обязательны для NEC, поскольку при правильном выполнении они защитят персонал от опасности поражения электрическим током и обеспечат работу электрической системы. Эти практики выполняют следующие функции:

  • Сохраняет корпуса оборудования и другие обычные металлические детали в стабильном состоянии и, следовательно, безопасными для прикосновения.
  • Ограничивает непреднамеренное напряжение в электрической системе, вызванное молнией, скачками напряжения в сети или непреднамеренным контактом с высоковольтными линиями.
  • Связывает электрическое оборудование вместе, чтобы создать путь с низким импедансом (эффективный путь тока замыкания на землю) от места повреждения обратно к источнику питания, чтобы облегчить работу устройств перегрузки по току.
  • Устанавливает стабильное напряжение на землю во время работы, в том числе при коротких замыканиях.
  • Предотвращает сбои в работе из-за электромагнитных помех.
  • Предотвращает нежелательный ток.

Требования к заземлению и соединению начинаются при обслуживании. NEC требует, чтобы заземляющий проводник (проводники) был проложен с незаземленными проводниками к служебному входному оборудованию, и он должен быть подключен к терминалу или шине заземленного проводника (проводников). Заземленный служебный проводник должен быть подключен к заземляющему проводнику при каждом обслуживании. Основная соединительная перемычка должна соединять заземляющий проводник с заземляющими проводниками оборудования и ограждением служебного ввода через клемму или шину заземляющего провода.

GEC должен использоваться для подключения EGC, кожухов сервисного оборудования и, если система заземлена, заземляющего сервисного провода к заземляющим электродам. На рис. 1 показаны соединения системы заземления.

Рис. 2. На этих рисунках показано расстояние между стержнями заземления. Предоставлено: CDM Smith

Минимальные размеры заземляющего проводника, EGC и GEC определены на основе NEC Table 250.102(C)(1), Table 250.122 и Table 250.66 соответственно. Размеры основных соединительных перемычек, соединительных перемычек на стороне питания и системных соединительных перемычек также можно выбрать из таблицы 250.102(C)(1).

Несмотря на то, что заземляющий проводник подключен на стороне питания, он не должен подключаться к EGC или повторно подключаться к земле на стороне нагрузки средств отключения обслуживания, за исключением случаев, разрешенных в статье 250. 142(B) NEC 2017 года.

Распространенные ошибки

Существует несколько ошибок, часто встречающихся при проектировании или во время строительства из-за непонимания или неправильного представления о заземлении, соединении и статье 250 NEC. Вот несколько часто встречающихся ошибок:

Ошибка 1: Использование неправильных таблиц для EGC, заземленного проводника или GEC.

Методы определения размеров, описанные в NEC, являются минимальными требованиями и могут не соответствовать объему и размеру проекта. Большие доступные токи короткого замыкания могут потребовать проводников большего размера, чем минимальные требования NEC.

Размеры EGC должны соответствовать таблице 250.122. Полноразмерный ЭГК необходим для предотвращения перегрузки и возможного перегорания проводника при возникновении замыкания на землю вдоль одной из параллельных ветвей. Размер EGC определяется в соответствии с таблицей 250.122 на основе номинала устройства защиты от перегрузки по току на входе, которое защищает проводники, проложенные с EGC.

Однако размеры для EGC в таблице 250.122 не учитывают падение напряжения. Следовательно, размеры незаземленных проводников должны быть рассчитаны с учетом падения напряжения, и в соответствии с 250.122(B) размеры EGC должны быть увеличены пропорционально увеличенным размерам незаземленных проводников. Например, для автоматического выключателя ответвления на 480 вольт с номинальным током 150 ампер размер EGC должен быть медным 6 AWG или алюминиевым 4 AWG для падения напряжения не более 3%.

Размер заземляющего проводника на объекте должен соответствовать таблице 250.102(C)(1) на основе размера наибольшего незаземленного проводника или эквивалентной площади для параллельных проводников. Эту таблицу также можно использовать для определения размера основной соединительной перемычки, системной соединительной перемычки и соединительной перемычки на стороне питания для систем переменного тока. Как указано в примечаниях к Таблице 250.102(C)(1), для незаземленных проводников сечением более 1100 тыс. см меди или 1750 тыс.смил алюминия площадь проводника должна составлять не менее 12,5% от площади наибольшего незаземленного провода питания или эквивалентного площадь для параллельных питающих проводников. Если незаземленные жилы проложены параллельно двумя или более комплектами, заземляющая жила также должна быть проложена параллельно.

Для параллельных комплектов эквивалентный размер наибольшего незаземленного(ых) проводника(ов) питания должен определяться наибольшей суммой площадей соответствующих проводников каждого комплекта. Например, при условии, что электроснабжение обеспечивается пятью комплектами медных проводников сечением 500 тыс. мил, заземляющий проводник, требуемый в каждом наборе, должен быть из меди сечением 350 тыс.мил. Общая эквивалентная площадь параллельных проводников питания в каждом наборе составляет 2500 тыс. см (пять раз по 500 км·м для пяти параллельных незаземленных проводников). Поскольку эквивалентная площадь для меди превышает 1100 тыс. см3, заземляющий проводник (проводники) должен иметь площадь не менее 12,5 %. Это площадь примерно 312,5 тыс. кубометров, которая согласно таблице 8 главы 9в NEC 2017 года — 350 тыс. кубометров меди.

Рис. 3. Здесь отдельно производная система (справа) сравнивается с неотдельной производной системой. Предоставлено: CDM Smith

Размеры GEC должны быть указаны в таблице 250.66. Примечания в нижней части таблицы 250.66 необходимо учитывать, если имеется несколько проводников служебного ввода или нет проводников служебного ввода. С учетом количества служебных вводов размер определяется либо по наибольшему незаземленному служебному вводу, либо по эквивалентной площади для параллельных проводников. Размер GEC также зависит от материала проводника и его соединения с электродами, указанными в статье 250.66 (A)–(C). Разрешенными материалами являются медь, алюминий, алюминий с медным покрытием и предметы, разрешенные статьей 250.68 (C).

Например, при условии, что электроснабжение обеспечивается одним комплектом медных проводников сечением 500 тыс. смил, GEC в соответствии с таблицей 250. 66 должен быть медным 1/0 AWG. Место для установки GEC находится в сервисе, в каждом здании или сооружении, где питается фидер(ы) или ответвленная(ые) цепь(и), или в отдельно взятой системе.

Повторим еще раз: GEC — это соединение заземляющего проводника системы или оборудования с заземляющим электродом или точкой в ​​системе заземляющих электродов. Это приводит к ошибке № 2, ошибкам в системе заземляющих электродов, которая обычно наблюдается при проектировании и строительстве.

Ошибка 2: Соответствие только минимальным требованиям NEC для системы заземляющих электродов, что может не соответствовать объему проекта.

Система заземляющих электродов состоит из заземляющих электродов, которые присутствуют в каждом обслуживаемом здании или сооружении и соединены вместе. Элементы, которые квалифицируются как заземляющий электрод, подробно описаны в статье 250.52, которая включает электрод в бетонном корпусе, заземляющее кольцо, окружающее здание или сооружение, стержневые и трубчатые электроды, пластинчатые электроды и другие перечисленные электроды. NEC подробно описывает минимальные требования, но не обязательно требования к дизайну или конструкции, которые позволяют создать функциональную систему в зависимости от масштаба проекта.

Это часто встречающиеся проблемы в системе заземляющих электродов, которая соответствует NEC, но не соответствует объему проекта:

  • Отсутствие установки третьего заземляющего электрода. Для NEC требуется как минимум два заземляющих электрода, если только один электрод не имеет сопротивления заземления менее 25 Ом. Однако обычно в строительстве сопротивление заземления не измеряют повторно после установки дополнительного заземляющего электрода. Таким образом, сопротивление заземления в 25 Ом не подтверждается. Согласно NEC два электрода соответствуют требованиям, но это не гарантирует низкого сопротивления электрода относительно земли. Включение заземляющего кольца с несколькими заземляющими электродами считается наилучшей практикой для обеспечения низкого сопротивления. Кроме того, технические условия должны также требовать проведения измерений сопротивления заземления после установки системы заземляющих электродов, чтобы определить, требуются ли дополнительные электроды.
  • Допускается сопротивление заземления 25 Ом, поскольку это разрешено нормами.
    • Для NEC требуется только сопротивление заземления 25 Ом; однако промышленность признает, что более низкое значение сопротивления может быть более желательным. Международная ассоциация электрических испытаний ATS-201313 рекомендует 5 Ом или меньше для больших промышленных систем.
  • Установка заземляющих электродов (в частности, стержней) на расстоянии 6 футов друг от друга, поскольку это минимальное расстояние, требуемое нормами.
    • Каждый заземляющий стержень имеет свою зону влияния, как показано на рис. 2. Оптимальное расстояние между стержнями должно быть в два раза больше длины заземляющего стержня. Когда зоны перекрываются, результирующее сопротивление каждого стержня увеличивается, что делает систему заземления менее эффективной.

Существует множество соображений, которые необходимо учитывать при проектировании и установке систем заземляющих электродов. Это:

  • Размер услуги.
  • Типы подключаемых нагрузок.
  • Почвы: на удельное сопротивление влияют соль, влажность, температура и глубина.

Принимая во внимание все вышеперечисленные факторы, некоторые из передовых практик, применяемых в отрасли, включают использование заземляющих колец вокруг зданий, заземляющих треугольников на небольших объектах, экзотермических сварных швов для скрытых или подземных соединений и заземляющих стержней, а также установку наземных испытательных/инспекционных колодцев. которые обеспечивают легкий доступ для проверки сопротивления заземления.

Рисунок 4: Это главный выключатель служебного входа с четырехпроводной нагрузкой. Сторона линии находится вверху с белыми нейтральными проводниками, а сторона нагрузки находится внизу с серыми нейтральными проводниками. Предоставлено: CDM Smith

Ошибка 3: Соединение заземленного проводника (нейтрали) с шиной заземления в нескольких местах.

В соответствии со статьей 250.142 соединение нейтрали с землей допускается со стороны питания или в корпусе средств отключения сети переменного тока. Это соединение также разрешено в отдельно выделенных системах. Если заземляющий провод снова заземляется на стороне нагрузки службы, соединение между заземленным проводником и EGC на стороне нагрузки службы помещает EGC в цепь, параллельную заземленному проводнику.

Еще одна проблема, которая может возникнуть из-за нескольких мест соединения, — это риск отсоединения заземляющего проводника на стороне линии службы. Это может привести к тому, что EGC и все проводящие части, подключенные к нему, окажутся под напряжением, потому что проводящий путь обратно к источнику, который обычно позволяет отключить устройство максимального тока, не подключен. В этом случае потенциал заземления любых открытых металлических частей может возрасти до сетевого напряжения, что может привести к возникновению дуги и серьезной опасности поражения электрическим током.

Ошибка 4: Конструкция заземления и соединения для отдельных систем.

Одной из распространенных ошибок при проектировании заземления и соединения является заземление генераторов и использование трех- или четырехполюсного автоматического переключателя резерва в четырехпроводной системе питания. Заземление отдельно взятой системы подробно описано в статье 250.30. Ошибка при проектировании заземления и соединения отдельно производных систем связана с пониманием определения отдельно производной системы. Как показано на Рисунке 3, система считается отдельной производной, если система не имеет прямого электрического соединения с заземляющим проводником (нейтралью) другой системы электропитания, кроме как через соединительный проводник и заземляющий проводник оборудования.

Генератор также должен быть напрямую подключен к земле, если он считается отдельной производной системой, как показано ниже. Если используется четырехполюсная АВР и переключается нейтраль, генератор или вторичный резервный источник становится отдельной производной системой. Следует отметить, что трехполюсная АВР может использоваться с четырехпроводным генератором, а также считаться отдельно производной системой, если система распределения электроэнергии представляет собой трехпроводную систему. В этой ситуации нейтраль генератора будет соединена с землей, но к АВР не будет подведен заземленный (нейтральный) проводник.

Рис. 5. Это трансформатор типа «треугольник-звезда», в котором сторона высокого напряжения входит снизу, а вторичная обмотка выходит сверху. Как показано, заземленный проводник (нейтраль) заземлен на трансформаторе. Предоставлено: CDM Smith

Определения заземления и соединения

Существует множество требований в NFPA 70: Статья 250 Национального электротехнического кодекса. Распространенная причина путаницы в основном связана с непониманием правильных определений. Таким образом, первым шагом к пониманию статьи 250 является понимание терминологии NEC. Ниже приведены некоторые термины, взятые из статьи 100 NEC 2017 года, и пояснения к упомянутым терминам.

Соединение (соединение): Соединение для обеспечения электрической непрерывности и проводимости. Соединение не следует путать с заземлением. Две части оборудования, соединенные вместе, не обязательно означают, что обе части оборудования заземлены. Тем не менее, это гарантирует, что металлические части подключенного оборудования могут образовывать электропроводящий путь для обеспечения непрерывности электрического тока.

Соединительная перемычка, сторона питания: Проводник, установленный на стороне подачи услуги или внутри корпуса(ов) сервисного оборудования или для отдельной системы, которая обеспечивает требуемую электрическую проводимость между металлическими частями, которые должны быть электрически соединены.

Заземляющая перемычка, система: Соединение между заземляющим проводником цепи и заземляющей перемычкой на стороне питания или заземляющим проводом оборудования или обоими в отдельной системе.

Соединительный проводник или перемычка: Надежный проводник для обеспечения требуемой электропроводности между металлическими частями, которые необходимо электрически соединить.

Соединительная перемычка, главная: Соединение между заземляющим проводником и заземляющим проводом оборудования при обслуживании.

Эффективный путь тока замыкания на землю: Преднамеренно сконструированный электропроводящий путь с низким импедансом, спроектированный и предназначенный для передачи тока в условиях замыкания на землю от точки замыкания на землю в системе электропроводки до источника электропитания и который облегчает работу устройств защиты от перегрузки по току или детекторов замыкания на землю. Земля не рассматривается как эффективный путь тока замыкания на землю.

Заземляющий провод оборудования: Проводящий путь(и), который обеспечивает путь тока замыкания на землю и соединяет обычно обесточенные металлические части оборудования вместе и с заземляющим проводником системы, или с проводником заземляющего электрода, или с обоими.

Земля: Земля.

Заземленный проводник: Преднамеренно заземленный проводник системы или цепи (т. е. нейтральный проводник).

Заземляющий электрод: Проводящий объект, через который устанавливается прямое соединение с землей. К обычным заземляющим электродам относятся стержни, пластины, трубы, заземляющие кольца, металлические заглубленные опорные конструкции и электроды в бетонном корпусе. Все заземляющие электроды в каждом здании или сооружении должны быть соединены вместе, образуя систему заземляющих электродов.

Проводник заземляющего электрода: Проводник, используемый для соединения заземляющего проводника системы или оборудования с заземляющим электродом или точкой на системе заземляющего электрода.

Путь тока замыкания на землю: Токопроводящий путь от точки замыкания на землю в системе электропроводки через обычно нетоконесущие проводники, оборудование или землю к источнику электропитания. Примерами путей тока замыкания на землю являются любые комбинации проводов заземления оборудования, металлических дорожек и электрооборудования.

Заземлено (заземление): Подключено (подключено) к земле или к токопроводящему телу, продолжающему заземляющее соединение. Заземление не следует путать с соединением. Оборудование может быть соединено вместе, но оно не считается заземленным, если оно не соединено обратно с землей.

Заземлен, прочно: Заземлен без установки какого-либо резистора или импедансного устройства.

Нейтральный проводник: Проводник, подключенный к нейтральной точке системы, предназначенной для передачи тока при нормальных условиях.

Нейтральная точка: Общая точка соединения звездой в многофазной системе или средняя точка однофазной трехпроводной системы или средняя точка однофазной части трехфазной системы треугольником или средняя точка трехпроводная система постоянного тока.

Сервис: Провода и оборудование для подвода электроэнергии от обслуживающего предприятия к электросетям обслуживаемых помещений.

Сервисное оборудование: Необходимое оборудование, обычно состоящее из автоматического выключателя или выключателя и плавких предохранителей и их принадлежностей, расположенное рядом с точкой входа питающих проводов в здание или другое сооружение или иным образом определенную зону и предназначенное для главный контроль и средства отключения питания.

Есть ли у вас опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете. Нажмите здесь, чтобы начать этот процесс.

10 надежных способов определить разницу между соединением и заземлением

Статья 250 Национального электротехнического кодекса (NEC) посвящена заземлению и соединению. Эта статья Кодекса разделена на 10 отдельных частей, каждая из которых обозначена римской цифрой. Из-за терминологии и обширных правил Кодекса (наряду с их многочисленными исключениями) ст. 250 часто считается трудным для понимания и применения.

В этой статье представлен обзор содержания каждой из этих 10 частей. Применение правил заземления и соединения требует от электромонтажников углубленного изучения и ознакомления с правилами, их исключениями, соответствующими таблицами, их примечаниями, использованием информационных примечаний. Всегда следует ссылаться на ст. 100 [Определения], при необходимости, при чтении Ст. 250. См. фото   для типовых компонентов системы заземления и соединения.

Часть I [Общие]

Часть I подробно описывает, что должно быть достигнуто посредством надлежащего заземления и соединения. Статья NEC не предусматривает такие требования к производительности. Однако гл. 250.4 делает именно это. В оставшейся части этой статьи рассказывается, как выполнить эти требования.

Часть I содержит два важных визуальных элемента. В Таблице 250.3 представлен список из 37 дополнительных статей Кодекса, содержащих конкретное оборудование и места для требований к заземлению и соединению, которые можно найти в других разделах NEC. Рисунок 250.1 (см. Блок-схема ) дает столь необходимый обзор схемы требований к заземлению и соединению. Обратите внимание на группировку различных частей в логическом формате.

Чтобы понять требования к производительности заземленных распределительных систем, обратите внимание на общие требования, приведенные в гл. 250,4 (А). Электрические системы заземляются по двум причинам:

1) Предельные напряжения, вызванные ударами молнии, скачками напряжения в сети или непреднамеренным контактом с воздушными линиями, и

2) Для стабилизации напряжения относительно земли при нормальной работе.

Таким образом, неправильное заземление может привести к повреждению оборудования и возгоранию, а напряжение относительно земли будет нестабильным и непригодным для использования.

Подразделы 250.4, посвященные соединению электрического оборудования и эффективным путям тока замыкания на землю, помогут вам понять назначение соединения. Соединение соединяет обесточенные металлические части системы вместе, чтобы обеспечить путь с низким импедансом для тока, протекающего от этих металлических компонентов обратно к источнику, если они окажутся под напряжением во время замыкания на землю. Этот путь позволяет устройству защиты от перегрузки по току (предохранитель или автоматический выключатель) срабатывать и устранять неисправность.

Сек. 250.8 [Подключение оборудования для заземления и соединения] определяет семь конкретных методов, которые необходимо использовать для соединения оборудования и проводников для целей заземления и соединения. Примеры включают перечисленные соединители давления, экзотермическую сварку, крепежные винты и резьбонарезные винты, которые соответствуют конкретным требованиям установки. В восьмом пункте используется общий термин, встречающийся во всем Кодексе: «другие перечисленные средства». Белая книга UL — это один из ресурсов, где можно найти эти дополнительные методы.

Часть II [Заземление системы]

В этой части указывается, какие системы необходимо заземлять, системы, которые можно заземлять, но не требуется, и системы, которые должны быть заземлены. Хотя это может показаться запутанным, легко определить применимый раздел Кодекса по напряжению и типу системы, а затем применить правила. Если электроэнергетическая компания обеспечивает заземление, что является общим правилом, то электропроводка в помещении также должна быть заземлена. Правила для основных соединительных перемычек, системных соединительных перемычек и проводников заземляющих электродов (GEC) начинают появляться в Части II.

Особый интерес представляют требования к заземлению для отдельных систем переменного тока. Ключом к пониманию того, являются ли системы отдельными производными, является определение того, остается ли заземленный провод отдельного источника соединенным с заземленным проводом заземленного проводника системы обслуживания. Например, если резервный генератор питает нагрузку через автоматический ввод резерва, переключается ли заземляющий проводник в вводном переключателе? Если это так, то резервный генератор становится отдельным источником питания, и должны применяться правила, изложенные в этой части. В этой отдельной системе будет использоваться системная перемычка в любом месте между генератором и первым средством отключения. Эта системная соединительная перемычка выполняет ту же функцию, что и основная соединительная перемычка на сервисе. Однако в отдельно производной системе эта перемычка определяется как «перемычка соединения системы». Таблица 250.102(C)(1) для выбора системной перемычки на генераторе и основной соединительной перемычки в части V. Соединение. На этом примере легко понять, почему использование ст. 250 требует изучения и практики.

Часть III [Система заземляющих электродов и проводник заземляющего электрода]

Система заземляющих электродов находится под землей, и GEC подключает эту систему к источнику питания (например, к обмоткам трансформатора или генератора).

Существует восемь позиций, разрешенных к выполнению заземления в составе системы заземлителей, каждая из которых имеет свои специфические требования, в том числе к ее установке. Например, под стержневые и трубчатые электроды попадают медные стержни. Эти стержни должны иметь длину не менее 2,44 м (8 футов) и диаметр 15,87 мм (⁵⁄₈ дюйма), если они не указаны в списке. В следующем разделе содержится подробная информация об установке; стержни должны быть в контакте с землей для

8 футов, и они должны быть ниже постоянного уровня влажности (если возможно). Предусмотрены даже детали установки для того, что необходимо сделать, если при забивании удилища встретится каменное дно.

Размер GEC основан на размере незаземленных проводников (или эквивалентной площади, если установлены параллельные незаземленные проводники), как показано в таблице 1 . Рассмотрены требования к заземлению и заземлению электродов, а также потребность в перемычках вокруг изолированных соединений в металлических трубопроводных системах.

Часть IV [Подключение корпуса, кабельных каналов и сервисных кабелей]

Часть IV содержит только три раздела. Они касаются служебных каналов и корпусов для заземленных систем, подземных служебных кабелей и других корпусов и каналов для проводников, которые не являются частью службы.

Часть V [Склеивание]

Учитывая очевидную важность правильного склеивания, Часть V содержит 10 различных разделов с множеством подразделов. Услуги по соединению, системы связи и соединение систем с напряжением более 250 В являются примерами тем. Правила склеивания трубопроводных систем и открытых металлических конструкций обширны. Особое значение имеет таблица 250.102(C)(1) для определения размеров заземленных проводников, основной соединительной перемычки, системной соединительной перемычки и соединительной перемычки на стороне питания для систем переменного тока ( Таблица 2 ).

Часть VI [Заземляющий проводник оборудования]

Заземляющий проводник оборудования (EGC) предназначен для обеспечения эффективного пути тока замыкания на землю (с низким импедансом) от нетоконесущих металлических компонентов системы обратно к источнику питания, так и на землю. Как упоминалось ранее, этот путь тока повреждения должен пропускать достаточный ток, чтобы устройство защиты от перегрузки по току сработало и устранило неисправность. Часть VI начинается с определения правил для определенного оборудования. Например, гл. 250.112 требует, чтобы металлические каркасы двигателей, распределительных устройств и распределительных щитов, лифтов и кранов, электрических знаков и светильников были подключены к EGC.

Три важных раздела этой части:

  • Сек. 250.118, в котором перечислены устройства, которые можно использовать в качестве EGC.
  • сек. 250.119, в котором объясняется, как идентифицировать EGC.
  • сек. 250.122, в котором представлена ​​таблица размеров EGC.

Элементы, которые можно использовать в качестве EGC, включают медные, покрытые медью алюминиевые или алюминиевые провода или шины. В жилых помещениях при использовании кабеля типа NMC оголенный медный проводник служит в качестве EGC. В коммерческих и промышленных применениях типичным является медный проводник с зеленой изоляцией. Кроме того, распространенными примерами различных EGC являются жесткие и промежуточные металлические кабелепроводы, электрические металлические трубки, перечисленные гибкие и непроницаемые для жидкостей металлические кабелепроводы и кабели типа MC.

Поскольку целью EGC является отвод тока замыкания на землю обратно к источнику, чтобы обеспечить размыкание предохранителя или автоматического выключателя, размер EGC зависит от номинала или настройки защиты от перегрузки по току перед оборудованием. (см. в качестве примера Таблица 3 ).

Часть VII [Способы подключения заземляющих проводников оборудования]

Часть VII содержит инструкции по подключению EGC. Поскольку соединения для отдельно производных систем были рассмотрены в части II, разд. В 250.130 настоящей части рассматриваются соединения, осуществляемые на сервисном оборудовании. Для заземленных систем требуется соединение EGC с заземленным служебным проводом и GEC. Для этого используется основная соединительная перемычка. В щитовых системах это часто зеленый винт, расположенный на шине заземленного проводника, который необходимо затянуть, чтобы обеспечить хороший контакт с корпусом.

Раздел 250.146 является широко используемым разделом этой Части. Для подключения клеммы заземления розетки (зеленый винт) к металлической коробке требуется соединительная перемычка; с металлической коробкой, затем подключенной к системе EGC. Однако в дополнительных подразделах указывается, что соблюдение определенных положений не требуется. Например, при использовании металлической коробки для поверхностного монтажа, в которой удалена одна из изолирующих шайб, так что ярмо розетки соприкасается с металлом коробки, соединительная перемычка не требуется. Другие положения существуют для розеток с самозаземлением, напольных коробок и розеток с изолированным заземлением.

Часть VIII [Системы постоянного тока]

Системы постоянного тока (DC) должны соответствовать этой части, а также остальной части Ст. 250, которые специально не предназначены для систем переменного тока. Как правило, двухпроводные системы постоянного тока, работающие при напряжении более 60 В, но не более 300 В, используемые для питания систем электропроводки помещений, должны быть заземлены. Если 3-проводная система постоянного тока питает проводку помещения, нейтраль должна быть заземлена.

Размеры GEC для систем постоянного тока отличаются от размеров для систем переменного тока. Если в системах переменного тока используется таблица размеров этих проводников (таблица 250.66), гл. 250.166 предоставляет правила для системы DC без доступной таблицы. Как и в незаземленных системах переменного тока, в незаземленных системах постоянного тока требуется обнаружение замыкания на землю. В незаземленной системе единичное замыкание на землю не будет распознано вышестоящим защитным устройством, поскольку недостаточный ток замыкания будет течь обратно к источнику. Прерыватель не сработает! В случае замыкания на землю на проводе противоположной полярности возникает замыкание с положительного на отрицательный.

Часть IX [Измерительные приборы и реле]

Часть IX посвящена требованиям к заземлению и соединению для трансформаторов тока/потенциала и реле, используемых для защиты, обычно используемых в распределительных устройствах. Вторичные цепи измерительных трансформаторов напряжения и тока должны быть заземлены при первичном напряжении 300В. Однако, если эти измерительные цепи установлены в распределительных устройствах или распределительных щитах (как это обычно бывает), они должны быть заземлены независимо от напряжения.

Приборные трансформаторы, счетчики и реле, работающие на напряжение 1000 В и менее, подключаются к EGC. Для этих систем, работающих при напряжении более 1000 В, они не подключаются к EGC, а должны быть изолированы возвышением и другими средствами. Как всегда, прочитайте исключение, если вы применяете такие правила.

Часть X [Заземление систем и цепей с напряжением более 1000 В]

Все предыдущие правила применяются, если системы заземления имеют напряжение более 1000 В. Довольно часто эти системы подключаются к земле через импеданс. Системы с глухим заземлением (без преднамеренного сопротивления или импеданса относительно земли) — в отличие от систем с более низким напряжением — могут быть заземлены либо в одной точке, либо в нескольких точках.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
