Принцип работы турбины самолета

То что вы видите под крылом — это не турбина, а именно авиационный двигатель, а турбина — это его составная часть. Авиационный турбовентиляторный реактивный двигатель необходим для создания тяги, которая преодолеет сопротивление воздуха, сопротивление самолета и его частей, разгонит самолет до скорости, на которой вырастет подъемная сила, способная оторвать самолет от земли и унести его с полной загрузкой в небо.

• Турбореактивный двигатель (ТРД)
•  Турбонаддув
• Работа реактивного двигателя
• Принцип действия РД
• Устройство
• Двухконтурный РД
• Турбовинтовой двигатель
• Турбина
• Турбокомпрессор
• Преимущества и недостатки турбонаддува
• Использование двух турбокомпрессоров и других турбо деталей
• Принцип работы газовых турбин
• История создания газовой турбины
• Технические характеристики газовой турбины
• Активные и реактивные турбины
• Схема и принцип действия газотурбинного двигателя
• Принцип действия и устройство турбин. Активные и реактивные принципы работы турбин

Передняя часть двигателя называется воздухозаборник. Воздух, попадая в него, начинает частично сжиматься. Далее воздух попадает на ступени вентилятора и ряд лопаток, где его давление и температура от сжимания начинает расти. Воздух дальше идет по двум контурам. Внешний контур сжимает воздух благодаря своей форме. Воздух, который пошел во внутренний контур все больше сжимается, проходя каждый ряд статичных и крутящихся лопаток, сделанных из титана.

В компрессоре высокого давления он сжимается и его температура растет. И вот воздух попадает в камеру сгорания, где он смешивается с топливом. В результате этого резко растет тепловая энергия.Разогретые до огромной температуры газы выходят с бешеной скоростью из камеры сгорания и расширяются. Попадая на колесо турбины, они приводят ее в вращение.Турбина сидит на одном валу с компрессором. Компрессор начинает вращаться и получается замкнутая цепь. Воздух вновь засасывается компрессором и процесс продолжается.

Далее происходит следующее: разогретые до огромной температуры газы выходят с бешеной скоростью из камеры сгорания и расширяются. Попадая на колесо турбины, они приводят ее во вращение.

Турбина сидит на одном валу с компрессором. Компрессор начинает вращаться. Получается замкнутая цепь: воздух вновь засасывается компрессором, и процесс повторяется. Выходящие газы попадают в сопло и на выходе из него смешиваясь с воздухом с внешнего контура создают реактивную струю, которая и толкает самолет сквозь воздушную среду.

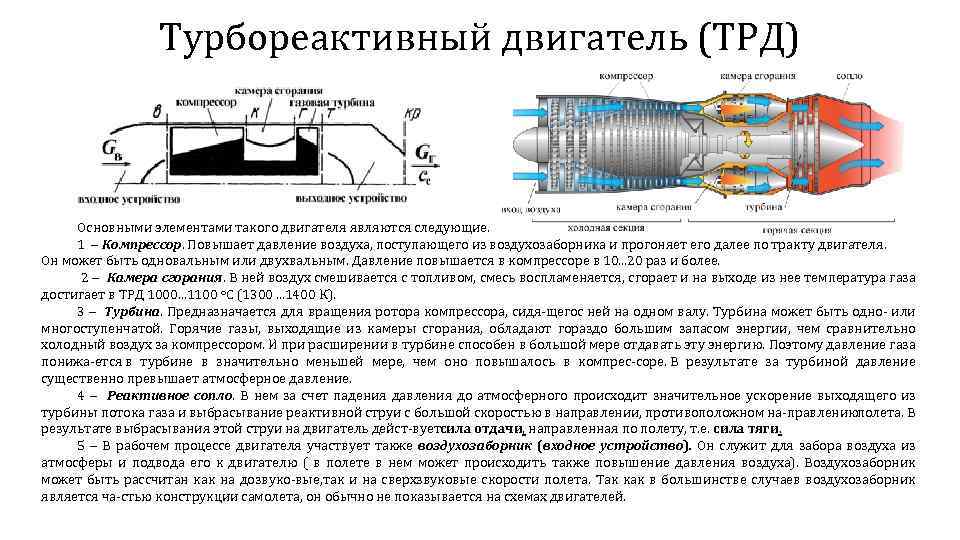

Турбореактивный двигатель (ТРД)

ТРД стал самым распространённым в авиации воздушно-реактивным двигателем. Он является базой для создания целого семейства двигателей, объединяемых под общим названием газотурбинных двигателей. ТРД используют в качестве горючего керосин, находящийся в топливных баках, а в качестве окислителя – кислород воздуха.

Поток воздуха, попадающего в двигатель, тормозится во входном устройстве (1), в результате чего давление воздуха перед осевым компрессором (2) повышается. Ротор (вращающаяся часть) объединяет ряд рабочих колёс компрессора (3), представляющих собой диски с закреплёнными на них рабочими лопатками.

 Сжатый воздух из компрессора попадает в камеру сгорания (7). Примерно 25–35% от общего потока воздуха направляется непосредственно в жаровые трубы, где происходит основной процесс сгорания керосина, поступающего в распылённом состоянии через форсунки (5).

Другая часть воздуха обтекает наружные поверхности жаровых труб, и на выходе из камеры сгорания смешивается с продуктами сгорания для их охлаждения, что позволяет поддерживать температуру газовоздушной смеси в камере сгорания на уровне, определяемом допустимой теплопрочностью стенок камеры сгорания, лопаток ротора (8) и лопаток спрямляющего аппарата турбины (9).

Часть механической мощности отбирается от вала (6) для привода агрегатов двигателя  и привода электрогенераторов, обеспечивающих энергией различные бортовые системы. Основная часть энергии продуктов сгорания идёт на ускорение газового потока в выходном устройстве ТРД – реактивное сопло (10), т. е. на создание реактивной тяги.

Стартовая закрутка вала (5) осуществляется стартером, приводимым при запуске двигателя от наземного или бортового электроагрегата, при дальнейшей работе двигателя вращение вала поддерживается вращением ротора турбины.

 Турбонаддув

Турбонаддув – это система, позволяющая увеличить максимальную мощность двигателя, используя для этого энергию выхлопных газов.

Первые турбины хотя и давали весьма ощутимую прибавку в мощности, но из-за своей громоздкости во много раз увеличивали и без того немаленький вес двигателей автомобилей тех лет.

Конструкторы со временем усовершенствовали технологию, сделав элементы системы более легковесными, одновременно повысив ее производительность. Но одним из существенных недостатков оставался повышенный расход топлива.

Конструкторам удалось решить одну из главных проблем турбодвигателя – расход топлива, ведь, как известно, дизельный агрегат менее «прожорливый», чем бензиновый.

Еще один несомненный плюс дизельного топлива – его отработанные газы имеют температуру ниже, чем бензиновые, стало быть, основные агрегаты системы турбонаддува можно было производить из менее тяжеловесных и жаростойких материалов.

Работа реактивного двигателя

Реактивное движение – это такой процесс, при котором от определенного тела с некоторой скоростью отделяется одна из его частей. Сила, которая возникает при этом, работает сама по себе, без малейшего контакта с внешними телами. Реактивное движение стало толчком к созданию реактивного двигателя.

Представим выстрел из любого огнестрельного оружия. Струя раскаленного газа, который образовался в процессе сгорания заряда в патроне, отталкивает оружие назад. Чем мощнее заряд, тем сильнее будет отдача.

В качестве горючего для реактивных двигателей вначале применяли дымный порох. Реактивные двигатели требовали топлива с основой из нитроцеллюлозы, которая растворялась в нитроглицерине. В больших агрегатах сегодня используют специальную смесь полимерного горючего с перхлоратом аммония в качестве окислителя.

Принцип действия РД

В качестве топлива в реактивных двигателях используется жидкий кислород либо азотная кислота. В качестве горючего применяют керосин.

Компоненты поступают в камеру сгорания из двух отдельных баков. После смешивания они превращаются в массу, которая при сгорании выделяет огромное количество тепла и десятки тысяч атмосфер давления. Окислитель подается в камеру сгорания.

Топливная смесь по мере прохождения между сдвоенными стенками камеры и сопла охлаждает эти элементы. Далее горючее попадет через огромное количество форсунок в зону воспламенения. Струя вырывается наружу. За счет этого и обеспечивается толкающий момент.

Несмотря на то что жидкостные двигатели потребляют очень много горючего, их до сих пор используют в качестве маршевых агрегатов для ракеты-носителей и маневровых для орбитальных станций.

Устройство

Устроен РД следующим образом:

— компрессор;

— камера для сгорания;

— турбины;

— выхлопная система.

Компрессор представляет собой несколько турбин. Их задача – всасывать и сжимать воздух по мере того, как он проходит через лопасти. В процессе сжатия повышается температура и давление воздуха.

Смесь выходит из камеры сгорания на высокой скорости, а затем расширяется. Далее она следует через турбину, лопасти которой вращаются за счет воздействия газов. Эта турбина, соединяясь с компрессором, находящимся в передней части агрегата, и приводит его в движение. Воздух, нагретый до высоких температур, выходит через выпускную систему.

Двухконтурный РД

Эти агрегаты имеют массу преимуществ перед турбореактивными (меньший расход топлива при той же мощности).

Воздух, захватываемый турбиной, частично сжимается и подается в первый контур на компрессор и на второй – к неподвижным лопастям. Турбина при этом работает в качестве компрессора низкого давления.

В первом контуре двигателя воздух сжимается и подогревается, а затем подается в камеру сгорания. Здесь происходит смесь с топливом и воспламенение. Образуются газы, которые подаются на турбину высокого давления, за счет чего и вращаются лопасти турбины.

Затем газы проходят через турбину низкого давления. Она приводит в действие вентилятор, и газы попадают наружу, создавая тягу.

Турбовинтовой двигатель

Конструкция и принцип работы были взяты из механизма турбореактивного мотора, а от поршневого — воздушные винты. Таким образом, стало возможным совмещение небольших габаритов, экономичности и высокого коэффициента полезного действия.

Однако для сверхзвуковой скорости они годными не были. Поэтому с появлением таких мощностей в военной авиации от них отказались. Зато гражданские самолеты в основном снабжаются именно ими.

Схема турбовинтового двигателя выглядит следующим образом: после нагнетания и сжатия компрессором воздух попадает в камеру сгорания. Туда же впрыскивается топливо. Полученная смесь воспламеняется и создает газы, которые при расширении поступают в турбину и вращают ее. Нерастраченная энергия выходит через сопло, создавая реактивную тягу.

Турбина

Турбина способна развить скорость до 20 тысяч оборотов в минуту, но винт не сможет ей соответствовать, поэтому здесь имеется понижающий редуктор. Редукторы могут быть разными, но главная их задача — снижать скорость и повышать момент.

Для повышения тяги иногда двумя винтами снабжается турбовинтовой двигатель. Принцип работы при этом у них реализуется за счет вращения в противоположные стороны, но при помощи одного редуктора.

Преимуществами турбовинтового двигателя являются:

• малый вес по сравнению с поршневыми агрегатами;
• экономичность по сравнению с турбореактивными моторами.

Турбокомпрессор

Принцип работы турбокомпрессора сводится к следующему:

• при попадании в мотор топливовоздушной смеси происходит ее сгорание, которая затем выходит через выхлопную трубу. В начале выпускного коллектора установлена крыльчатка, крепко соединенная с другой крыльчаткой, расположенной во впускном коллекторе;
• поток выходящих из двигателя выхлопных газов раскручивает крыльчатку, находящуюся в выпускном коллекторе, которая в свою очередь приводит в движение крыльчатку, установленную на впуске;
• в мотор поступает большее количество воздушной массы, в него подается больше топлива.

Преимущества и недостатки турбонаддува

Турбокомпрессор используется ввиду простоты конструкции и хороших эксплуатационных параметров. Турбонаддув позволяет увеличить мощность двигателя.

Двигатель с турбокомпрессором имеет меньший выброс вредных газов в атмосферу, так как вырабатываются дополнительные выхлопные газы в двигатель. У сгораемого топлива становится меньше отходов.

Использование двух турбокомпрессоров и других турбо деталей

На некоторые двигатели устанавливается два турбокомпрессора разного размера. Малый турбокомпрессор быстрее набирает обороты, снижая тем самым задержку ускорения, а большой обеспечивает больший наддув при высокой скорости вращения двигателя.

Охладитель воздуха или охладитель наддувочного воздуха является дополнительным устройством, которое выглядит как радиатор, только воздух проходит как внутри, так и снаружи охладителя.

Охладитель увеличивает мощность двигателя, охлаждая сжатый воздух от компрессора перед его подачей в двигатель.

Турбокомпрессоры также обладают преимуществом на большой высоте, где плотность воздуха ниже. Обычные двигатели будут работать слабее на большой высоте над уровнем моря, т.к. на каждый ход поршня подаваемая масса воздуха будет меньше. Мощность двигателя с турбокомпрессором также снизится, но менее заметно, т.к. разреженный воздух легче сжимать.

Принцип работы газовых турбин

Газовой турбиной принято называть своеобразный тепловой двигатель, его рабочим частям предопределено только одно задание – вращаться вследствие воздействия струи газа.

История создания газовой турбины

Интересно, что механизмы турбин начали разрабатываться инженерами уже очень давно. Первая примитивная паровая турбина была создана ещё в I веке до н. э.

Активно разрабатываться турбины начали в конце XIX века одновременно с развитием термодинамики, машиностроения и металлургии.

Технические характеристики газовой турбины

Главная часть турбины представлена колесом, на которое прикреплены наборы лопаток. Газ, воздействуя на лопатки газовой турбины, заставляет их двигаться и вращать колесо. Колесо жёстко скреплено с валом.

Это ротор турбины. Вследствие этого движения достигается получение механической энергии, которая передаётся на электрогенератор, на гребной винт корабля, на воздушный винт самолёта и другие рабочие механизмы аналогичного принципа действия.



Активные и реактивные турбины

Активная турбина характеризуется тем, что здесь отмечается большая скорость поступления газа на рабочие лопатки. При помощи изогнутой лопатки струя газа отклоняется от своей траектории движения. В результате отклонения развивается большая центробежная сила.

В реактивной турбине поступление газа к рабочим лопаткам осуществляется на незначительной скорости и под воздействием большого уровня давления. Форма лопаток так же отлична, благодаря чему скорость газа значительно увеличивается.



Схема и принцип действия газотурбинного двигателя

Газотурбинным двигателем (ГТД)  называют тепловую машину, в которой энергия топлива преобразуется в кинетическую энергию струи и в механическую работу на валу. Основными элементами ГТД являются компрессор, камера сгорания и газовая турбина.

Принцип действия ГТД следующий.

1. Воздух из атмосферы поступает в компрессор (сечение «В-В»), где происходит сжатие воздуха (плотность, давление и температура возрастают). Если компрессор идеальный, то сжатие воздуха осуществляется в адиабатном процессе (  ), показатель адиабаты к=1.4.

Отношение давления воздуха на выходе из компрессора к давлению на входе называется степенью повышения давления в компрессоре:  .

2. Из компрессора (сечение «К-К») воздух поступает в камеру сгорания, где при постоянном давлении происходит подвод тепла к потоку воздуха при горении топлива. В результате подогрева в камере сгорания газ на её выходе имеет высокую температуру. Отношение температуры газа на выходе из камеры сгорания к температуре атмосферного воздуха называется степенью подогрева воздуха в двигателе:  .

3. Из камеры сгорания газ поступает в турбину (сечение «Г-Г»), где происходит расширение газа (плотность газа уменьшается). Если турбина идеальная, то процесс расширения принимается адиабатным. Показатель адиабаты газа равен 1.33.

4. Из турбины (сечение «Т-Т») газ направляется в выходной канал двигателя. Таким образом, ГТД представляет собой открытую термодинамическую систему, в которой реализуется цикл Брайтона.

Принцип действия и устройство турбин. Активные и реактивные принципы работы турбин

Особенности турбины как теплового двигателя

Турбина является тепловым ротационным двигателем, в котором потенциальная тепловая энергия пара (или газа) превращается в кинетическую, а последняя в свою очередь преобразуется в механическую работу вращения вала.

Пар с давлением более высоким, чем за турбиной, поступает в одно или несколько неподвижных каналов 5. В сопловых каналах пар расширяется, давление его падает, а скорость возрастает.

Из сопл пар поступает в рабочие каналы, образованные рабочими лопатками 3, закрепленными на диске 2. Двигаясь в рабочих каналах между рабочими лопатками и изменяя свое направление, поток пара оказывает силовое воздействие на рабочие лопатки. В результате чего они вращаются вместе с диском и валом 1, установленным в опорных подшипниках 4.

Комплект, состоящий из сопл и рабочих лопаток, в которых совершается процесс расширения пара, называется ступенью давления турбины. Простейшие турбины, имеющие лишь одну ступень, называются одноступенчатыми, в отличие от более сложных многоступенчатых турбин.

Тремя основными элементами, содержащимися в конструкции турбокомпрессора являются: центробежный компрессор, турбина и центральный корпус. Кинетическая энергия отработанных газов под воздействием турбины преобразуется во вращательное движение компрессора.

Также турбина соединяет турбинное колесо, помещённое в специальный корпус в форме улитки.

Поступая в улитку, отработавшие газы перемещаются по каналу и попадают на лопасти турбинного колеса. Вал, к которому приварено турбинное колесо, передаёт на колесо компрессора энергию, которая придаёт его вращению.

Лопасти турбинного колеса становятся проводниками отработавших газов, которые затем покидают турбину через отверстие в центре турбокомпрессора и выходят в выпускную систему.

От формы и размера турбины напрямую зависит производительность турбокомпрессора. Значительный прирост мощности наблюдается в турбинах большего размера, потому что они могут использовать большее давление отработавших газов. Однако в таких турбокомпрессорах, на низких оборотах, значительна вероятность возникновения турбоямы.



Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 5 чел.
Средний рейтинг: 4.2 из 5.

Авиационные газотурбинные двигатели / Хабр

Всем привет! В этой статье я хочу рассказать о том, как работают авиационные газотурбинные двигатели (ГТД). Я постараюсь сделать это наиболее простым и понятным языком.

Авиационные ГТД можно можно разделить на:

• турбореактивные двигатели (ТРД)
• двухконтурные турбореактивные двигатели (ТРДД)
• Турбовинтовые двигатели (ТВД)
• Турбовальные двигатели (ТВаД)

Притом, ТРД и ТРДД могут содержать в себе форсажную камеру, в таком случае они будут ТРДФ и ТРДДФ соответственно. В этой статье мы их рассматривать не будем.

Начнём с турбореактивных двигателей.

Турбореактивные двигатели

Такой тип двигателей был создан в первой половине 20-го века и начал находить себе массовое применение к концу Второй мировой войны. Первым в мире серийным турбореактивным самолетом был немецкий Me.262. ТРД были популярны вплоть до 60-ых годов, после чего их стали вытеснять ТРДД.

Современная фотография Me-262, сделанная в 2016 году

Самый простой турбореактивный двигатель включает в себя следующие элементы:

• Входное устройство
• Компрессор
• Камеру сгорания
• Турбину
• Реактивное сопло (далее просто сопло)

Можно сказать, что это минимальный набор для нормальной работы двигателя.

А теперь рассмотрим что для чего нужно и зачем.

Входное устройство — это расширяющийся* канал, в котором происходит подвод воздуха к компрессору и его предварительное сжатие. В нём кинетическая энергия входящего воздуха частично преобразуется в давление.

*здесь и дальше мы будем говорить про дозвуковые скорости. На сверхзвуковой скорости физика меняется, и там все совсем не так.

Компрессор — это устройство, в котором происходит повышение давление воздуха. Компрессор можно характеризовать такой величиной, как степень повышения давления. В современных двигателях оно уже начинает переступать за 40 единиц. Кроме того, в нем увеличивается температура (может быть, где-то до 400 градусов Цельсия).

Камера сгорания — устройство, в котором к сжатому воздуху (после компрессора) подводится тепло из-за горения топлива. Температура в камере сгорания очень высокая, может достигать 2000 градусов Цельсия. Вам может показаться, что давление газа в камере тоже сильно увеличивается, но это не так. Теоретически принято считать, что подвод тепла осуществляется при постоянном давлении. В реальности оно немного падает из-за потерь (проблема несовершенства конструкции).

Турбина — устройство, превращающее часть энергии газа после камеры сгорания в энергию привода компрессора. Так как турбины используются не только в авиации, можно дать более общее определение: это устройство, преобразующее внутреннюю энергию рабочего тела (в нашем случае рабочее тело — это газ) в механическую работу на валу. Как вы могли понять, турбина и компрессор находятся на одном валу и жестко связаны между собой. Если в компрессоре происходит повышение давления газа, то в турбине, наоборот, понижение, то есть газ расширяется.

Сопло — суживающийся канал, в котором происходит преобразование потенциальной энергии газа в кинетическую (оставшийся запас энергии газа после турбины). Как и в турбине, в сопле происходит расширение газа. Образуется струя, которая, вытекая из сопла, движет самолёт.

С основными элементами разобрались. Но все равно не очень понятно как оно работает? Тогда давайте ещё раз и коротко.

Воздух из атмосферы попадает во входное устройство, где немного сжимается и поступает в компрессор. В компрессоре давление воздуха растёт ещё сильнее, растёт и температура. После компрессора воздух поступает в камеру сгорания и, смешиваясь там с топливом, воспламеняется, что приводит к сильному возрастанию температуры, при, можно сказать, постоянном давлении. После камеры сгорания горячий сжатый газ попадает в турбину. Часть энергии газа расходуется на вращение компрессора турбиной (чтобы он мог выполнять свою функцию, описанную выше), другая часть энергии расходуется на, нужное нам, движение самолёта, из-за того, что газ, пройдя турбину, превращается в реактивную струю в сопле и вырывается из него (сопла) в атмосферу. На этом цикл завершается. Конечно, в реальности все процессы цикла проходят непрерывно.

Такой цикл называется циклом Брайтона, или термодинамическим циклом с непрерывным характером рабочего процесса и подводом тепла при постоянном давлении. По такому циклу работают все ГТД.

Цикл Брайтона в P-V координатах

Н-В — процесс сжатия во входном устройстве

В-К — процесс сжатия в компрессоре

К-Г — изобарический подвод тепла

Г-Т — процесс расширения газа в турбине

Г-С — процесс расширения газа в сопле

С-Н — изобарический отвод тепла в атмосферу

Схематичная конструкция турбореактивного двигателя, где 0-0 — ось двигателя

ТРД может иметь и два вала. В таком случае компрессор состоит из компрессора низкого давления (КНД) и компрессора высокого давления (КВД), а подвод работы будут осуществлять турбина низкого давления (ТНД) и турбина высокого давления (ТВД) соответственно. Такая схема более выгодная газодинамически.

Реальный двигатель такого вида в разрезе

Мы рассмотрели принцип работы самой простой схемы авиационного газотурбинного двигателя. Естественно, на современных «Эйрбасах и Боингах» устанавливаются ТРДД, конструкция которых заметно сложнее, но работает все по таким же законам. Давайте рассмотрим их.

Двухконтурный турбореактивный двигатель

ТРДД, прежде всего, отличается от ТРД тем, что имеет два контура: внешний и внутренний. Внутренний контур содержит в себе то же самое, что и ТРД: компрессор (разделенный на КНД и КВД), камеру сгорания, турбину (разделенную на ТВД и ТНД) и сопло. Внешний контур представляет собой канал, с соплом в конце. В нем нет ни камеры сгорания, ни турбины. Перед обоими контурами (сразу после входного устройства двигателя) стоит ступень компрессора, работающая на оба контура.

Не очень понятная картина выходит, да? Давайте разберемся как оно работает.

Схематичная конструкция двухвального двухконтурного турбореактивного двигателя

Воздух, попадающий в двигатель, пройдя через первую ступень компрессора низкого давления, разбивается на два потока. Одна часть воздуха идет по внутреннему контуру, где происходят те же процессы, которые были описаны, когда мы разбирали ТРД. Вторая часть воздуха попадает во внешний контур, получив энергию от первой ступени КНД (та, которая работает на два контура). Во внешнем контуре энергия воздуха тратится только на преодоление гидравлических потерь (за счёт трения). В конце этот воздух попадает в сопло внешнего контура, создавая огромную тягу. Тяга, созданная внешним контуром, может составлять 80% тяги всего двигателя.

Одной из важнейших характеристик ТРДД является степень двухконтурности. Степень двухконтурности — это отношение расхода воздуха во внешнем контуре, к расходу воздуха во внутреннем контуре. Это число может быть как больше, так и меньше единицы. На современных двигателях это число переступает за значение в 12 единиц.

Двигатели, степень двухконтурности которых больше двух, принято называть турбовентиляторными, а первую ступень компрессора (ту, что работает на оба контура) вентилятором.

ТРДД самолета Boeing 757-200. На переднем плане видно входное устройство и вентилятор

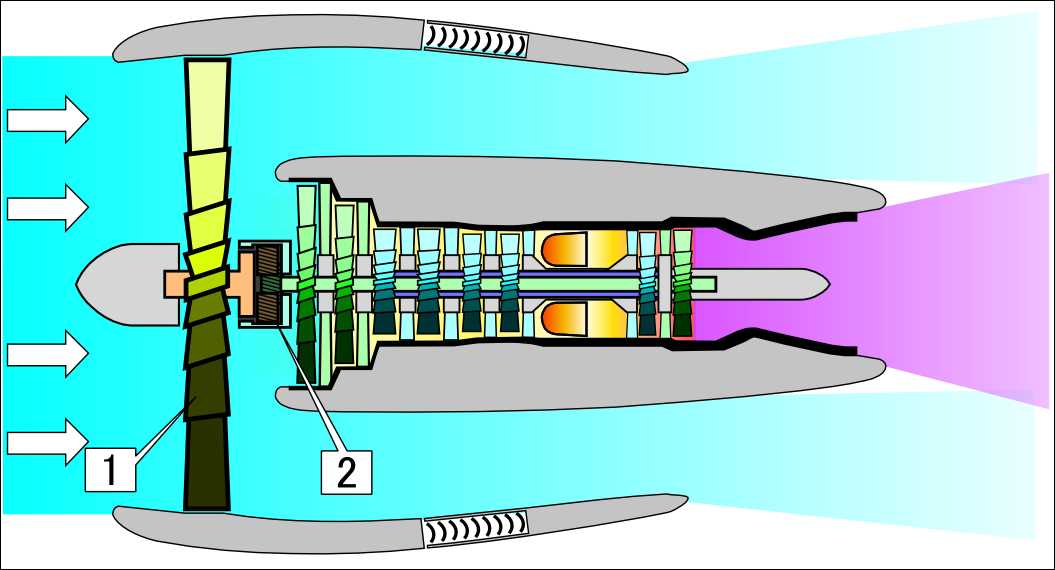

На некоторых двигателях вентилятор приводится в движение отдельной турбиной, которая ставится ближе всего к соплу внутреннего контура. Тогда двигатель получается трехвальным. Например, по такой схеме выполнены двигатели Rolls Royce RB211 (устанавливались на L1011, B747, B757, B767), Д-18Т (Ан-124), Д-36 (Як-42)

Д-18Т в разрезе изнутри

Главное достоинство ТРДД заключается в возможности создания большой тяги и хорошей экономичности, по сравнению с ТРД.

На этом я хотел бы закончить про ТРДД и перейти к следующему виду двигателей — ТВД.

Турбовинтовые двигатели

Турбовинтовой двигатель, как и турбореактивный, относится к газотурбинным двигателям. И работает он почти как турбореактивный. Элементарный турбовинтовой двигатель состоит из уже знакомых нам элементов: компрессора, камеры сгорания, турбины и сопла. К ним добавляются редуктор и винт.

Принцип работы работы такой же, как у турбореактивного, с разницей в том, что практически вся энергия газа расходуется на турбине на вращение компрессора и на вращение винта через редуктор (здесь винт и редуктор находятся на одном валу с компрессором). Винт создаёт основную долю тяги. Оставшаяся, после турбины, часть энергии направляется в сопло, образуя реактивную тягу, но она мала, может составлять десятую часть от общей. Редуктор в этой схеме нужен для того, чтобы понизить обороты и передать момент, так как турбина может вращаться с очень высокой частотой, например, 10000 оборотов в минуту, а винту нужно только 1500. И винт достаточно тяжелый.

Схематичная конструкция ТВД

Но бывает и другая схема турбовинтовых двигателей: со свободной турбиной.

Её суть в том, что за обычной турбиной компрессора ставится отдельная турбина, которая механически не связана с турбиной компрессора. Такая турбина называется свободной. Связь между турбиной компрессора и свободной турбиной только газодинамическая. От свободной турбины идёт отдельный вал, на который устанавливаются редуктор с винтом. Все остальное работает так же, как и в первом случае. Большинство современных двигателей выполняют именно по такой схеме. Одним из плюсов такой схемы является возможность использования двигателя на земле, как вспомогательную силовую установку (ВСУ), не приводя винт в движение.

Схематичная конструкция ТВД со свободной турбиной

Хочу отметить, что не нужно смотреть на турбовинтовые двигатели как на малоэффективный пережиток прошлого. Я несколько раз слышал такие высказывания, но они неверны.

Турбовинтовой двигатель в некоторых случаях обладает наивысшим КПД, как правило, на самолетах с не очень большими скоростями (например, на 500 км/ч), притом, самолет может быть внушительных размеров. В таком случае, турбовинтовой двигатель может быть в разы выгоднее, рассмотренного ранее, турбореактивного двигателя.

На этом про турбовинтовые двигатели можно заканчивать. Мы потихоньку подошли к понятию турбовального двигателя.

Турбовальный двигатель

Должно быть, большинство читателей здесь вообще впервые слышат такое название. Такой тип двигателей устанавливается на вертолёты.

Турбовальный двигатель очень схож с турбовинтовым двигателем со свободной турбиной. Он также состоит из компрессора, камеры сгорания, турбины компрессора, далее идёт свободная турбина, связанная со всем предыдущем только газодинамически. А вот реактивную тягу такой двигатель не создаёт, реактивного сопла у него нет, только выхлоп. Свободная турбина имеет свой вал, который соединяется к главному редуктору вертолёта (несущего винта). Да, у всех известных мне вертолетов есть такой редуктор, и, как правило, он внушительных размеров. Дело в том, что обороты несущего винта вертолёта очень низкие. Если у самолета, как я писал выше, они могут достигать 1500 об/мин, то у вертолёта, например у Ми-8, всего 193 об/мин.

А обороты двигателя у вертолёта зачастую очень высокие (из-за небольших размеров), и понижать их приходится в сотню и более раз. Бывает такое, что редуктор стоит и на двигателе, и на самом вертолете, например, у Ми-2 и его двигателя ГТД-350.

Схематичная конструкция турбовального двигателя

Двигатель ТВ3-117 от вертолета Ми-8. Справа видны выхлопная труба и приводной вал

Итак, мы рассмотрели четыре типа газотурбинных двигателей. Надеюсь, мой текст был понятен и полезен для вас. Все вопросы и замечания можете писать в комментариях.

Спасибо за внимание.

Как работает турбовентиляторный двигатель?

Жоао Карлоу Медау

Когда вы садитесь в самолет, вы можете не думать о двигателях. Но это единственная причина, по которой 700 000 фунтов алюминия и пассажиров могут летать по воздуху со скоростью, равной 80% скорости звука. Так как же они работают? Давайте взглянем.

Основы

Реактивные двигатели, также называемые газовыми турбинами, работают за счет всасывания воздуха в переднюю часть двигателя с помощью вентилятора. Оттуда двигатель сжимает воздух, смешивает с ним топливо, воспламеняет топливно-воздушную смесь и выбрасывает ее из задней части двигателя, создавая тягу.

Это довольно простое объяснение того, как это работает, так что давайте взглянем на каждую часть реактивного двигателя, чтобы увидеть, что происходит на самом деле.

Детали реактивного двигателя

Существует 4 основных типа газотурбинных двигателей, но в этом примере мы будем использовать турбовентиляторный двигатель, который сегодня является наиболее распространенным типом газотурбинного двигателя, используемого в реактивных самолетах.

Вентилятор

Вентилятор является первой частью турбовентилятора. Это также та часть, которую вы можете увидеть, когда смотрите на переднюю часть самолета.

Drewski2112

Вентилятор, который почти всегда сделан из титановых лопастей, всасывает в двигатель огромное количество воздуха.

Воздух проходит через две части двигателя. Часть воздуха направляется в сердцевину двигателя, где и происходит сгорание. Остальной воздух, называемый «байпасным воздухом», перемещается снаружи ядра двигателя по воздуховоду. Этот перепускной воздух создает дополнительную тягу, охлаждает двигатель и делает его тише, заглушая отработавший воздух, выходящий из двигателя. В современных турбовентиляторных двигателях перепускной воздух создает большую часть тяги двигателя.

Компрессор

Компрессор расположен в первой части сердцевины двигателя. А он, как вы, наверное, догадались, сжимает воздух .

Компрессор, который называется «компрессор с осевым потоком», использует серию вращающихся лопастей аэродинамической формы для ускорения и сжатия воздуха. Это называется осевым потоком, потому что воздух проходит через двигатель в направлении, параллельном валу двигателя (в отличие от центробежного потока).

Когда воздух проходит через компрессор, каждый набор лопастей становится немного меньше, добавляя воздуху больше энергии и сжатия.

Между каждым набором лопаток компрессора находятся неподвижные лопатки аэродинамической формы, называемые «статорами». Эти статоры (которые также называются лопастями) увеличивают давление воздуха за счет преобразования энергии вращения в статическое давление. Статоры также готовят воздух для входа в следующий набор вращающихся лопастей. Другими словами, они «выпрямляют» поток воздуха.

В сочетании пара вращающихся и неподвижных лопастей называется сценой.

Камера сгорания

Камера сгорания — это место, где возникает огонь. Когда воздух выходит из компрессора и поступает в камеру сгорания, он смешивается с топливом и воспламеняется.

Звучит просто, но на самом деле это очень сложный процесс. Это связано с тем, что камера сгорания должна поддерживать стабильное сгорание топливно-воздушной смеси, в то время как воздух проходит через камеру сгорания с чрезвычайно высокой скоростью.

Корпус содержит все части камеры сгорания, и внутри него диффузор — это первая часть, которая работает.

Диффузор замедляет поток воздуха из компрессора, облегчая воспламенение. Купол и завихритель создают турбулентность воздуха, чтобы он легче смешивался с топливом. А топливная форсунка, как вы, наверное, догадались, распыляет топливо в воздух, создавая топливно-воздушную смесь, которая может воспламениться.

Оттуда, в гильзе, происходит фактическое возгорание. Вкладыш имеет несколько впускных отверстий, что позволяет воздуху поступать в несколько точек зоны горения.

Последней основной частью является воспламенитель, который очень похож на свечи зажигания в вашем автомобиле или самолете с поршневым двигателем. Как только воспламенитель зажигает огонь, он становится самоподдерживающимся, и воспламенитель выключается (хотя его часто используют в качестве резервного в плохую погоду и в условиях обледенения).

Турбина

Когда воздух проходит через камеру сгорания, он проходит через турбину. Турбина представляет собой набор лопаток аэродинамической формы, очень похожих на лопатки компрессора. Когда горячий, высокоскоростной воздух обтекает лопасти турбины, они извлекают энергию из воздуха, вращая турбину по кругу и вращая вал двигателя, к которому она подключена.

Это тот же вал, к которому подключены вентилятор и компрессор, поэтому, вращая турбину, вентилятор и компрессор в передней части двигателя продолжают всасывать больше воздуха, который вскоре смешивается с топливом и сжигается.

Сопло

Последний этап процесса происходит в сопле. Сопло — это, по сути, выхлопной канал двигателя, и через него сзади выбрасывается высокоскоростной воздух.

Это также та часть, где вступает в действие третий закон сэра Исаака Ньютона: на каждое действие есть равное и противоположное противодействие. Проще говоря, вытесняя воздух из задней части двигателя на высокой скорости, самолет толкается вперед.

В некоторых двигателях также имеется смеситель в выхлопном сопле. Это просто смешивает часть перепускного воздуха, обтекающего двигатель, с горячим воздухом сгорания, делая двигатель тише.

Собираем все вместе

Реактивные двигатели создают невероятную тягу, втягивая воздух, сжимая его, воспламеняя и выпуская сзади. И все это они делают очень экономично.

Итак, в следующий раз, когда вы подниметесь на борт авиалайнера, будь вы пилотом спереди или сзади, найдите секунду, чтобы поблагодарить инженеров, которые сделали возможным, чтобы ваш самолет пронесся по небу со скоростью 80% скорости. скорость звука.

Готовы начать карьеру в авиакомпании? Хотите полетать на Е-170/175? Начните и подайте заявку на участие в Republic Airways сегодня .

Станьте лучшим пилотом.
Подпишитесь на рассылку Boldmethod и еженедельно получайте советы и информацию о реальных полетах прямо на свой почтовый ящик.

Зарегистрироваться

•

  НАЗВАНИЕ

  • • Бирка
  • Автор
  • Дата

Принципы работы авиационного газотурбинного двигателя

Преобразование энергии

Газотурбинный двигатель представляет собой разновидность теплового двигателя, преобразующего химическую энергию топлива в тепловую энергию. Тепловая энергия вызывает увеличение давления газа, которое преобразуется в кинетическую энергию в виде высокоскоростного потока воздуха. Кинетическая энергия преобразуется в механическую энергию, когда газы вращают ряд турбинных колес, приводя в действие компрессор и аксессуары. В случае турбовинтовых или турбовальных двигателей расширяющиеся газы могут также приводить в действие вторую силовую турбину, приводящую в движение воздушный винт или редуктор.

Цикл преобразования энергии

Цикл преобразования энергии в газотурбинном двигателе известен как цикл Брайтона (или цикл постоянного давления). Подобно четырехтактному циклу Отто, цикл Брайтона имеет процессы впуска, сжатия, сгорания и выпуска. Однако, в отличие от поршневого двигателя, в газотурбинном двигателе все четыре события происходят одновременно и непрерывно. Газотурбинный двигатель способен непрерывно производить энергию. Чтобы поддерживать непрерывное производство энергии, газотурбинный двигатель должен сжигать большое количество топлива. [Рисунок 1]

Рис. 1. В газотурбинном двигателе воздух всасывается через воздухозаборник, сжимается в компрессоре, смешивается с топливом и воспламеняется в камерах сгорания, выбрасывается через турбины и выхлопное сопло . ГТД выполняет те же функции, что и цилиндр и поршень в поршневом двигателе. В газотурбинном двигателе эти четыре события происходят непрерывно

Непрерывное всасывание в газотурбинном двигателе всасывает окружающий воздух в двигатель через впускной канал к первой ступени компрессора. Каждая ступень компрессора увеличивает статическое давление воздуха. В камере сгорания топливо впрыскивается в поток входящего воздуха и воспламеняется, что приводит к непрерывному горению. В результате высвобождения тепловой энергии увеличивается объем воздуха при сохранении относительно постоянного давления.

Когда выхлопной воздух выходит из камеры сгорания, он проходит через турбину, где статическое давление воздуха падает, а объем воздуха продолжает увеличиваться. Поскольку поток расширяющихся газов относительно беспрепятственный, скорость резко возрастает. [Рис. 2]

Рисунок 2 . На этой диаграмме показаны изменения давления и объема во время работы двигателя. Точка А представляет состояние воздуха непосредственно перед входом в компрессор. После того, как он попадает в компрессор, его давление увеличивается, а объем уменьшается. Точка B представляет собой давление и объем воздуха на выходе из компрессора. В точке C тепловая энергия расширяет объем воздушной массы практически без изменения давления. После нагрева воздух расширяется и теряет давление по мере прохождения через секцию турбины к точке D

Принципы работы

Принцип работы газотурбинного двигателя, обеспечивающего движение самолета, основан на законе импульса Ньютона. Этот закон гласит, что на каждое действие есть равное и противоположное противодействие; поэтому, если двигатель ускоряет массу воздуха (действие), он прикладывает силу к самолету (реакция). ТРДД создает тягу, придавая относительно медленное ускорение большому количеству воздуха. Старый чисто турбореактивный двигатель достигает тяги, сообщая большее ускорение меньшему количеству воздуха. Это была его основная проблема с расходом топлива и шумом.

Масса воздуха ускоряется в двигателе за счет использования непрерывного цикла. Окружающий воздух поступает во впускной диффузор, где он подвергается изменениям температуры, давления и скорости из-за эффекта набегания. Затем компрессор механически увеличивает давление и температуру воздуха. Воздух под постоянным давлением поступает в секцию горелки, где его температура повышается за счет сжигания топлива. Энергия берется из горячего газа за счет расширения через турбину, которая приводит в действие компрессор, и за счет расширения через выхлопное сопло, предназначенное для выпуска выхлопных газов с высокой скоростью для создания тяги.

Высокоскоростные газы из двигателя можно считать непрерывными, поскольку они передают эту силу воздушному судну, в котором он установлен, тем самым создавая тягу. Формулу тяги можно вывести из второго закона Ньютона, который гласит, что сила пропорциональна произведению массы на ускорение. Этот закон выражается формулой:

F = M × A

где;
F = сила в фунтах
M = масса в фунтах в секунду
A = ускорение в футах в секунду

В приведенной выше формуле масса аналогична весу, но фактически является другой величиной. Масса относится к количеству материи, а вес относится к силе тяжести на это количество материи. На уровне моря при стандартных условиях 1 фунт массы имеет вес 1 фунт. Для расчета ускорения данной массы в качестве единицы сравнения используется гравитационная постоянная. Сила тяжести составляет 32,2 фута в секунду в квадрате (фут/сек2). Это означает, что свободно падающий объект массой 1 фунт ускоряется со скоростью 32,2 фута в секунду каждую секунду, когда на него действует сила тяжести. Поскольку масса объекта составляет 1 фунт, что также является фактической силой, действующей на него под действием силы тяжести, можно предположить, что сила в 1 фунт ускоряет объект 1-1 со скоростью 32,2 фута/сек2.
