Принцип действия генератора электрического тока в кране

Принцип действия генератора электрического тока в кране

Электрической машиной называется устройство, служащее для преобразования механической энергии в электрическую или, наоборот, электрической энергии в механическую. В первом случае машина называется электрическим генератором, во втором — электродвигателем. Принцип действия электрических машин основан на законах электромагнитной индукции и действия электромагнитных сил. Для работы любой электрической машины необходимо наличие магнитного поля и проводников, по которым протекает ток.

Одна и та же электрическая машина может быть генератором, тока или двигателем. Рассмотрение устройства машин постоянного тока удобнее начать с генераторов, т. е. машин, которые производят электрический ток. Любой генератор состоит из устройства, служащего для создания магнитного потока, и электрической обмотки, в которой наводится ЭДС. У генераторов постоянного тока обмотка обычно размещается на вращающейся части, называемой якорем. Якорь располагается между полюсами, создающими магнитное поле. При вращении якоря механическим двигателем в этом магнитном поле в обмотке наводится ЭДС, которая прямо пропорциональна частоте вращения и магнитному потоку. С помощью коллектора и щеток ток подается во внешнюю цепь.

Аналогично устроены и генераторы переменного тока, только у них основная обмотка, как правило, размещается на неподвижной части машины — статоре, а магнитное поле создается магнитными полюсами, расположенными на вращающейся части — роторе.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Генераторы постоянного тока вырабатывают по сути дела переменное напряжение, которое выпрямляется особым устройством — коллектором. Рассмотрим работу простейшего генератора переменного тока (рис. 3.1), который приводится во вращение каким-либо механическим двигателем и преобразует механическую энергию в электрическую.

Рис. 3.1. Схематическое устройство простейшего генератора переменного тока

Будем считать, что якорь вращается с постоянной скоростью в направлении против часовой стрелки. Так как проводники аЬ и ей находятся в одинаковых условиях относительно полюсов С и Ю, то достаточно рассмотреть процесс создания ЭДС только в одном проводнике, например в проводнике аЪ.
Направление наводимой ЭДС определяется по правилу правой руки. Ладонь правой руки надо расположить в магнитном поле так, чтобы магнитные силовые линии были направлены в ладонь, а большой палец был отведен на 90° в плоскости ладони и направлен в сторону движения проводника. Тогда остальные пальцы руки покажут направление наведенной в проводнике ЭДС (рис. 3.2). Напомним, что принято считать магнитные силовые линии исходящими из северного полюса.

Рис. 3.2. Правило правой руки

Из рис. 3.3 видно, что каждая щетка соединена через кольцо только с одним проводником: щетка А — с проводником ab, а щетка В — с проводником cd. Значит, на зажимах внешней цепи имеется переменное во времени напряжение и по ней течет переменный ток частотой /. Итак, внутри машины получается переменный ток, но во внешнюю цепь можно выдавать постоянный или выпрямленный ток. Для этого применяют специальное устройство — коллектор, по сути дела являющийся механическим выпрямителем.

Принцип действия его состоит в следующем. Концы витка ab-cd присоединяются не к двум кольцам, как было сделано вначале, а к одному кольцу, разрезанному по диаметру, обе половинки которого изолированы друг от друга и от вала, на который они насажены. На эти полукольца или пластины коллектора наложены щетки А и В, к которым присоединяется внешняя цепь. Только теперь положение щеток на пластинках не безразлично, как на рис. 3.1, а имеет существенное значение.

С целью выпрямить переменный ток надо поставить щетки так, чтобы наводимая в витке ЭДС была равна нулю в момент перехода щетки с одной пластины на другую (рис. 3.3).

Рис. 3. 3. Схема простейшего генератора постоянного тока

Тогда ток во внешней цепи будет протекать только в одном направлении — от щетки А к щетке В. Здесь происходит выпрямление наводимой в витке ab-cd переменной ЭДС в пульсирующую ЭДС, и ток во внешней цепи будет также пульсирующим, т. е. меняющимся по величине в течение периода в соответствии с изменением ЭДС, но направление его остается неизменным. Щетка А, от которой отводится ток во внешнюю цепь, является положительной и обозначается знаком плюс, а щетка В, через которую ток возвращается в машину — отрицательной и обозначается знаком минус. Чтобы пульсирующий ток стал постоянным током, необходимо сделать не две коллекторные пластины, а значительно больше, а также следует уложить на якорь обмотку, состоящую из большого числа проводников. Витки обмотки соединены с коллекторными пластинами по определенному закону.

Итак, мы ознакомились с устройством машины постоянного тока, являющейся генератором или источником электрической энергии. Но генератор может быть легко обращен в электрический двигатель. Для этого необходимо дать такое же напряжение постоянного тока на зажимы машины, какое она вырабатывала в качестве генератора. Это свойство электрических машин носит название обратимости. При работе такой машины в качестве двигателя коллектор попеременно посылает в секции обмотки якоря ток определенного направления.

Каждая машина постоянного тока состоит из следующих основных частей: неподвижной части станины, т. е. статора, предназначенного для создания магнитного потока; вращающейся части, или якоря; двух подшипниковых щитов. На статоре укреплены основные полюсы, служащие для создания основного магнитного потока, и добавочные полюсы, выравнивающие магнитный поток при работе машины, что необходимо для подавления искрения на коллекторе.

Рис. 3.4. Основной полюс

Якорь представляет собой цилиндрическое тело, вращающееся в пространстве между полюсами. Якорь имеет пазы, в которые уложены проводники обмотки. На одном валу с якорем насажен коллектор, к пластинам которого припаяны выводы от обмотки якоря. Зазор между якорем и неподвижной частью машины колеблется в пределах 0,7—3 мм для машин мощностью до 50 кВт, а в машинах большей мощности может достигать 10 мм. Сердечник 1 основного полюса (рис. 3.4) выполнен из листовой электротехнической стали толщиной 1 мм. Со стороны, обращенной к якорю, сердечник имеет полюсный наконечник 2, служащий для равномерного распределения магнитного потока через воздушный зазор. На сердечник полюса надета катушка обмотки возбуждения 3, по которой проходит постоянный ток. Катушка наматывается на каркас 4, выполняемый из листовой стали толщиной 1—2 мм, пластмассы или картона. Полюсы крепятся к статору 6 при помощи болтов 5.

Добавочные полюсы, так же как и основные, состоят из сердечника, оканчивающегося полюсным наконечником, и надетой на сердечник катушки. Добавочные полюсы устанавливают строго посередине между основными полюсами и крепят к станине болтами.

Станиной или статором называют неподвижную часть машины, к которой крепятся основные и добавочные полюсы и при помощи которой машина крепится к фундаменту или другому основанию. Станину делают из чугуна или стали с разъемом или без него в зависимости от типа и мощности машины. К станине крепятся подшипниковые щиты, поддерживающие подшипники, в которых вращается якорь.

Якорь машин постоянного тока представляет собой барабан с пазами, выполненный из листовой стали толщиной 0,5 мм. Частота перемагничивания якоря составляет 20—60 Гц. Листы набираются в осевом направлении и для уменьшения потерь от вихревых токов изолируются друг от друга лаком или бумагой толщиной 0,03— 0,05 мм. Листы якоря спрессовывают с обеих сторон нажимными приспособлениями, которые крепят на валу или стягивают болтами. Для улучшения охлаждения на вал якоря насаживают вентилятор.

Секции обмотки якоря изготовляют на шаблонах и укладывают в пазы якоря. Обмотку якоря присоединяют к коллектору, который выполняют из медных пластин трапецеидальной формы, изолированных друг от друга и от корпуса посредством слюды или миканитовых прокладок. Коллекторные пластины закрепляют на ласточкиных хвостах. После запрессовки коллектор обтачивают на станке, чтобы его поверхность имела правильную цилиндрическую форму. Концы секций якоря впаиваются в пластины коллектора.

Для подвода тока к вращающемуся коллектору и отвода от него тока применяют щеточный аппарат, состоящий из щеткодержателей, укрепленных на щеточных пальцах, и щеток, установленных в щеткодержателях. Все щеточные пальцы крепятся на общей траверсе, устройство которой показано на рис. 3.5.

Генератор постоянного тока – принцип действия, устройство, как работает

Генератор постоянного тока предназначен для преобразования кинетической энергии в электрическую. Используется в качестве источника электроэнергии в тепловозах, автомобилях, промышленных установках и т.д.

Представляет собой обратимую электрическую машину. В зависимости от схемы подключения может работать как генератор или как электродвигатель.

Принцип действия генератора постоянного тока основан на физическом явлении электромагнитной индукции. Заключается в том, что если проводник передвигается в магнитном поле, в нем возникает электрический ток. Такой ток называется индукционным.

Важным условием является то, что проводник должен пересекать поле, а не двигаться вдоль него.

Схематично это явление можно описать следующим образом. Если проводник, например, медную проволоку в виде рамки поместить между двумя полюсами подковообразного магнита, он будет находиться в постоянном магнитном поле.

Затем начнем вращать эту рамку. В процессе вращения она будет пересекать магнитный поток. Вследствие этого, внутри проволоки индуцируется электродвижущая сила э.д.с.

Если концы этой рамки соединить, то под воздействием э.д.с., потечет индукционный ток. Если включить в эту цепь амперметр, он покажет наличие в ней тока. Это и есть самый простой макет генератора.

Для того, чтобы подключить рамку к электрической цепи, ее крепят к полукольцам. Две щетки контактируют с вращающимися полукольцами поочередно, и через них индукционный ток поступает далее в электрическую цепь. Полукольца устанавливают на оси, вокруг которой вращается рамка. Это упрощенная схема коллектора.

Когда рамка переходит через горизонтальное положение (нейтраль), щетки одновременно переключаются с одного полукольца на второе. В этот момент стороны рамки магнитных силовых линий не пересекают. В таком положении э.д.с. и, соответственно, ток равны 0. Благодаря этому переключение щеток не сопровождается искрением.

На величину электродвижущей силы влияют следующие факторы:

• длина проволоки;
• величина индукции магнитного поля;
• частота вращения.

Величина э.д.с. (Е) меняется по синусоидальной траектории, с пиками при прохождении рамкой вертикальных положений. В эти моменты она перпендикулярно пересекает максимум силовых линий. Нулевые значения отмечаются при прохождении нейтрали. После ее пересечения э.д.с. меняет свое направление.

В свою очередь, коллектор, чередуя каждые пол оборота полукольца на щетках, выпрямляет переменную э. д.с. На выходе получается пульсирующий, в виде выпрямленной синусоиды, постоянный ток.

КАК НА ВЫХОДЕ ПОЛУЧАЕТСЯ ПОСТОЯННЫЙ ТОК

Для того, чтобы можно было пользоваться генератором, как источником энергии, ток нужно сгладить. Если увеличить количество рамок до двух и расположить их перпендикулярно друг другу. Тогда пиковые значения Е и, соответственно, тока будут возникать уже каждые четверть оборота.

Если их соединить последовательно, индуцируемый ток будет суммироваться. А его выходная характеристика будет иметь вид двух, смещенных между собой на четверть периода выпрямленных синусоид. Пульсация значительно уменьшится.

Если количество последовательных рамок еще увеличивать, тогда значение тока будет все больше приближаться к идеальной прямой. Кроме того, величина электродвижущей силы напрямую зависит от длины проводника. Поэтому количество рамок делают большим, а их совокупность и составляет обмотку вращающейся части генератора — якоря.

Для последовательного соединения витков обмотки, конец предыдущего нужно соединить с началом следующего. Делают это на полукольцах или, как их называют, пластинах. Их количество будет равняться количеству витков.

Другим фактором, влияющим на величину Е, является сила магнитного поля. Индукция магнитного потока обычного магнита слишком маленькая, а потери в среде между двумя полюсами наоборот очень большие.

Для решения первой проблемы вместо постоянного магнита используют гораздо более сильный электромагнит. Для решения второй проблемы сердечник якоря выполняют из стали. Также уменьшают до самого минимума зазор между якорем генератора и полюсами электромагнита.

Ток, протекающий в якоре, образуют своего рода электромагнит, и создает свое магнитное поле. Это явление называется реакция якоря. В нем также возникает реактивная э.д.с. Вместе они искажают магнитное поле. Чтобы это скомпенсировать, устанавливаются добавочные полюса. Они включаются в цепь якоря и полностью перекрывают это негативное воздействие.

По источнику тока возбуждения генераторы бывают:

• с независимым возбуждением;
• с самовозбуждением.

Необходимый для работы генератора магнитный поток создается благодаря току, проходящему через обмотки главных полюсов. Этот ток называется током возбуждения. При независимом возбуждении обмотка питается от аккумулятора или другого источника питания. При самовозбуждении питается током якоря.

Благодаря тому, что сердечники полюсов обладают остаточным магнетизмом, они создают небольшой магнитный поток. Если якорь начинает вращаться, этого потока достаточно для появления в витках якоря небольшого индукционного тока.

Этот ток, попадая в обмотку возбуждения полюсов, усиливает рабочий магнитный поток. Это приводит к увеличению тока в якоре и происходит цепная реакция. Таким образом, генератор быстро выходит на расчетную мощность.

По схеме подключения обмотки якоря к обмотке возбуждения генераторы с самовозбуждением делятся на три типа:

• с параллельным возбуждением;
• с последовательным возбуждением;
• со смешанным возбуждением.

Схема возбуждения влияет на характеристики генератора и особенности его применения. Основным его параметром является внешняя характеристика, выражающая зависимость напряжения на выходе от тока нагрузки при заданной частоте вращения и параметрах возбуждения. Также к основным характеристикам относится мощность и КПД, который достигает 90-95%.

УСТРОЙСТВО ГЕНЕРАТОРА ПОСТОЯННОГО ТОКА

Генератор состоит из двух частей:

• подвижная вращающаяся часть якорь;
• неподвижная – статор.

Статор состоит из станины, магнитных полюсов, подшипникового щита с подшипниками. Станина — это несущая часть генератора, на которой размещены все его части. Внутри установлены полюсы с сердечниками и обмотками возбуждения. Изготавливается из ферромагнитных материалов.

Ротор или якорь состоит из сердечника, вала, коллектора и вентилятора. В качестве опоры для якоря используются подшипники, установленные на боковых подшипниковых щитах статора.

Преимущества и область применения.

Генераторы постоянного тока обладают следующими достоинствами:

• простота конструкции, компактность;
• надежность;
• экономичность;
• обратимость, то есть возможность использования в качестве электродвигателя;
• практически линейная внешняя характеристика.

Недостатки:

• высокая стоимость;
• ограниченный срок службы щеточно-коллекторного узла.

Используются в различных отраслях производства, в строительстве, в промышленных установках, сварочном оборудовании, в машиностроении, на предприятиях металлургической промышленности, в автомобильном, железнодорожном, воздушном и морском, транспорте.

  *  *  *

© 2014-2022 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Генератор переменного тока — принцип, конструкция, работа, применение

Изменяющийся магнитный поток создает напряжение или ток в проводнике, который известен как электромагнитная индукция . Это может произойти, когда магнитный поток соленоида изменяется при перемещении магнита.

На электрическом проводе не будет генерируемого напряжения (разность электростатических потенциалов), если магнит неподвижен. Согласно Майклу Фарадею, если магнитное поле изменяется и (поддерживает) движение, постоянно направляясь в противоположном направлении (регулярно меняя свое направление), оно будет создавать напряжение (таким образом, поток переменного тока).

Электрический генератор

Генератор — это механическое устройство, преобразующее механическую энергию в электрическую. Электроэнергия, вырабатываемая на различных электростанциях, вырабатывается установленными там генераторами. Когда катушка вращается в магнитном поле или движется относительно магнита, она создает электродвижущую силу (ЭДС) или разность потенциалов.

Для вращения катушки требуется механическая энергия, которая затем преобразуется в электрическую энергию. ЭДС индукции управляет потоком индукционного тока через катушку, который впоследствии направляется в наши дома и используется нами. ЭДС вызвано явлением, известным как электромагнитная индукция.

Принцип действия электрического генератора

Работа электрического генератора основана на идее электромагнитной индукции. Явление электромагнитной индукции относится к генерации электрического тока в цепи за счет изменения магнитного потока, подключенного к цепи.

Общее количество силовых линий магнитного поля, проходящих через определенную область, называется магнитным потоком. Перемещение катушки относительно магнита изменяет магнитный поток, связанный с катушкой, в результате чего в катушке возникает ЭДС.

Фарадей установил два закона электромагнитной индукции. Вот их имена:

1. Когда величина магнитного потока, связанного с цепью, изменяется, формируется ЭДС. ЭДС индукции сохраняется до тех пор, пока изменяется магнитный поток.
2. В цепи амплитуда ЭДС индукции точно пропорциональна скорости изменения магнитного потока, связанного с цепью.

Существует несколько подходов к созданию ЭДС в катушке, в том числе:

• Из-за относительной скорости катушки и магнита.
• В результате относительного движения катушки и провода с током
• Путем изменения тока в проводнике, близком к катушке.

Правило правой руки Флеминга можно использовать для определения направления индуцированного тока в катушке: «Растяните большой, указательный и средний пальцы правой руки так, чтобы они были перпендикулярны друг другу. Первый палец указывает в направлении магнитного поля, большой палец — в направлении скорости проводника, а средний палец — в направлении индуцированного тока».

Катушка электрического генератора вращается в магнитном поле для создания индуцированного тока. Результирующий индуцированный ток колеблется по амплитуде и направлению со скоростью тысячи раз в секунду. Переменный ток — это название, данное этому виду энергии (AC).

Постоянный ток Постоянный ток используется, когда ток, вырабатываемый электрическим генератором, не изменяется ни по направлению, ни по величине. В зависимости от типа тока, вырабатываемого электрическим генератором, у нас есть множество генераторов.

Типы электрических генераторов: Электрические генераторы генерируют как переменный ток (AC), так и постоянный ток (DC). На основании этого электрические генераторы классифицируются следующим образом:

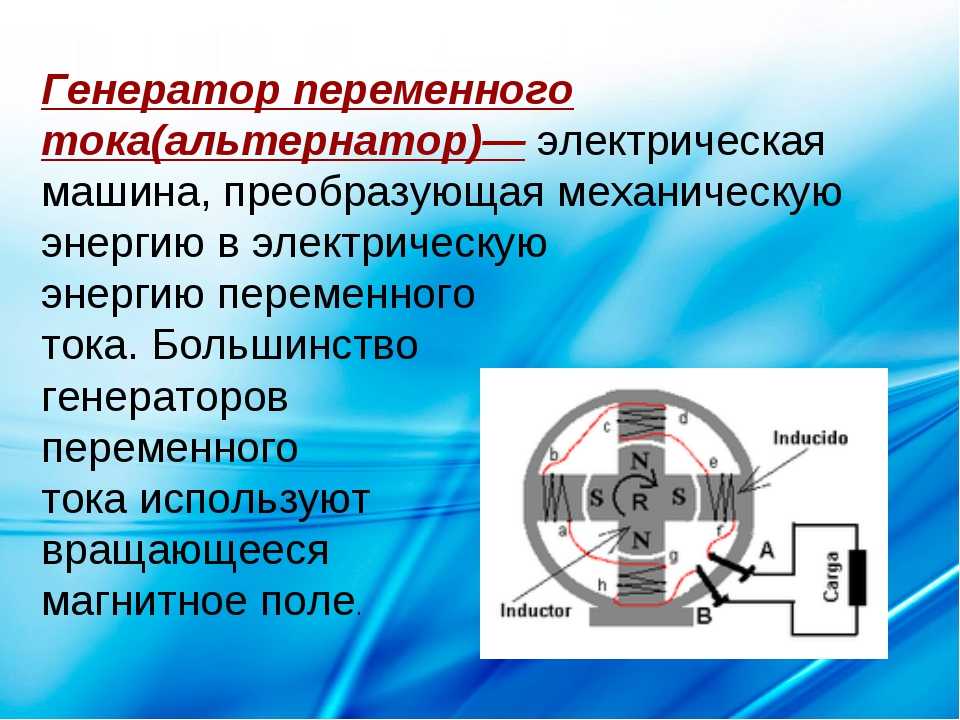

Генератор переменного тока

Машина, преобразующая механическую энергию в электрическую, называется генератором переменного тока. Механическая энергия подается на генератор переменного тока через паровые турбины, газовые турбины и двигатели внутреннего сгорания. Выходом является переменная электрическая мощность в виде переменного напряжения и тока.

Принцип работы генератора переменного тока

Работа генераторов переменного тока основана на законе электромагнитной индукции Фарадея, согласно которому электродвижущая сила (ЭДС или напряжение) создается в проводе с током, который пересекает однородное магнитное поле. Для этого можно использовать вращение проводящей катушки в постоянном магнитном поле или вращение магнитного поля, окружающего неподвижный проводник. Потому что индуцированный переменный ток легче извлечь из стационарной катушки якоря, чем из вращающейся катушки.

Генерируемая ЭДС определяется количеством витков катушки якоря, напряженностью магнитного поля и скоростью вращения поля.

Конструкция генератора переменного тока

Конструкция генератора переменного тока

Роли каждого из этих компонентов генератора переменного тока перечислены ниже.

1. Поле- Поле состоит из проводящих катушек, которые получают электричество от источника и генерируют магнитный поток. Якорь разрезается магнитным потоком в поле, которое создает напряжение. Это напряжение является выходным напряжением генератора переменного тока.
2. Якорь- Часть генератора переменного тока, вырабатывающая напряжение, называется якорем. Этот компонент в основном состоит из проволочных катушек, достаточно больших, чтобы выдерживать ток полной нагрузки генератора.
3. Первичный двигатель — Первичный двигатель — это компонент, приводящий в действие генератор переменного тока. Дизельный двигатель, паровая турбина или двигатель могут использоваться в качестве первичного двигателя.
4. Ротор- Ротор является вращающимся компонентом генератора. Ротор приводится в движение первичным двигателем генератора.
5. Статор- Статор генератора переменного тока является неподвижным компонентом. Для уменьшения потерь на вихревые токи сердечник статора изготавливают из пластин стальных сплавов или магнитного железа.
6. Токосъемные кольца — Токосъемные кольца представляют собой электрические соединители, передающие электричество от и к ротору генератора переменного тока. В основном они используются для передачи электроэнергии от стационарного устройства к вращающемуся.

Работа генератора переменного тока

Потокосцепление якоря постоянно меняется, поскольку оно вращается между полюсами магнита по оси, перпендикулярной магнитному полю. Вследствие этого электрический ток проходит через гальванометр, токосъемные кольца и щетки. Гальванометр меняет свое значение с положительного на отрицательное. Это означает, что гальванометр получает переменный ток. Правило правой руки Флеминга можно использовать для определения направления индуцированного тока.

Генератор постоянного тока (DC Generator): Ток, производимый этой формой электрического генератора, не меняет направление или амплитуду. В результате частота постоянного тока всегда равна нулю.

Преимущества генераторов переменного тока перед генераторами постоянного тока

• С помощью трансформаторов генераторы переменного тока можно просто повышать и понижать.
• Из-за функции повышения размер канала передачи в генераторах переменного тока меньше.
• Потери в генераторах переменного тока ниже, чем в машинах постоянного тока.
• Генератор переменного тока намного меньше генератора постоянного тока.

Пример вопроса

Вопрос 1: В чем преимущества переменного тока перед постоянным?

Ответ:

Переменный ток имеет следующие преимущества перед постоянным:

• С помощью трансформатора можно получить переменный ток любого требуемого напряжения.
• При использовании переменного тока во время передачи тратится меньше электроэнергии.
• Машины переменного тока прочны и долговечны, требуют минимального обслуживания.

Вопрос 2: Каков принцип работы электрогенератора?

Ответ:

Принцип электромагнитной индукции управляет работой электрического генератора.

Вопрос 3: Что такое коммутатор?

Ответ:

Это устройство, которое соединяет якорь генератора постоянного тока с внешней цепью и помогает поддерживать направление тока во внешней цепи. Каждые пол-оборота он переключает соединение концов якоря с концами внешней цепи.

Вопрос 4: Что такое электромагнитная индукция?

Ответ:

Явление электромагнитной индукции возникает, когда ток генерируется в цепи путем изменения связанного с ней магнитного потока.

Вопрос 5: Что такое электрогенератор?

Ответ:

Генератор – это машина, преобразующая механическую энергию в электрическую.

Вопрос 6: Какое правило используется для определения направления индукционного тока в генераторе переменного тока?

Ответ:

Правило правой руки Флеминга используется для определения направления тока, создаваемого в генераторе переменного тока.

Генератор постоянного тока – определение, составные части и принцип работы

Машины, преобразующие механическую энергию в электрическую, называются электрическими генераторами. Произведенная электрическая энергия далее передается и распределяется по линиям электропередач для бытового, коммерческого использования. Есть два типа генераторов,

• Генератор переменного тока

• Генератор постоянного тока

Генератор постоянного тока — это тип электрического генератора, который преобразует механическую энергию в электричество постоянного тока. Однако генератор, который преобразует механическую энергию в электричество переменного тока, является генератором переменного тока.

Вы знаете, почему мы изучаем принцип работы генераторов? На этой странице мы ответим на все наши вопросы по деталям генератора постоянного тока, принципу работы и тому, как мы описываем его в математических терминах.

Что насчет генераторов постоянного тока?

В генераторах постоянного тока преобразование энергии основано на принципе динамического производства ЭДС. Эти генераторы больше всего подходят для автономных приложений. Генераторы постоянного тока обеспечивают постоянную мощность для электроаккумуляторов и электрических сетей (DC).

(Изображение будет загружено в ближайшее время)

Генератор постоянного тока состоит из следующих частей —

1. Статор — Статор представляет собой набор из двух магнитов, расположенных таким образом, что противоположные полярности обращены друг к другу. Цель статора — создать магнитное поле в области вращения катушки.

2. Ротор. Ротор представляет собой цилиндрический многослойный сердечник с прорезями.

3. Сердечник якоря — Сердечник якоря имеет цилиндрическую форму и имеет канавки на внешней поверхности. В этих пазах размещается обмотка якоря.

4. Обмотка якоря — Это изолированные проводники, помещенные в сердечник якоря. Благодаря им происходит фактическое преобразование мощности.

5. Катушки возбуждения — для создания магнитного поля катушки возбуждения размещаются над полюсным сердечником. Катушки возбуждения всех полюсов соединены последовательно. Когда через них протекает ток, соседние полюса приобретают противоположную полярность.

6. Хомут — внешняя полая цилиндрическая конструкция известна как Хомут. Он обеспечивает поддержку основных и межполюсных полюсов и обеспечивает путь с низким магнитным сопротивлением для магнитного потока.

7. Полюса — Основная функция полюсов — поддержка катушек возбуждения. Он увеличивает площадь поперечного сечения магнитопровода, что приводит к равномерному распространению магнитного потока.

8. Полюсный башмак — Для защиты катушки возбуждения от падения и улучшения равномерного распространения магнитного потока используется полюсный башмак. Башмак для столба крепится к хомуту.

9. Коллектор — Коллектор имеет цилиндрическую форму. Несколько клиновидных жесткотянутых медных сегментов образуют коммутатор. Функции коммутатора:

Принцип работы генератора постоянного тока

Генератор постоянного тока работает по принципу электромагнитной индукции Фарадея. Согласно закону Фарадея, всякий раз, когда проводник помещается в флуктуирующее магнитное поле (или когда проводник перемещается в магнитном поле), в проводнике индуцируется ЭДС.

(Изображение будет загружено в ближайшее время)

Если проводник проходит по замкнутому пути, ток будет индуцироваться. Направление индуцированного тока (определяемое правилом правой руки Флеминга) изменяется при изменении направления движения проводника.

Например, рассмотрим случай, когда якорь вращается по часовой стрелке, а проводник слева движется вверх. Когда якорь совершит полуоборот, направление движения проводника изменится на обратное вниз. Направление тока будет переменным. При перепутывании соединений проводников якоря происходит реверсирование тока. Таким образом, мы получаем однонаправленный ток на клеммах.

Уравнение ЭДС генератора постоянного тока

Уравнение ЭДС для генератора постоянного тока выражается следующим образом: полюсов в поле

N — Скорость вращения якоря (об/мин)

Z — Общее количество проводников якоря в поле.

Ø- Магнитный поток на полюс.

А — количество параллельных путей в якоре.

Потери в генераторах постоянного тока

При преобразовании механической энергии в электрическую имеют место потери энергии, т.е. весь вход не преобразуется в выход. Эти потери классифицируются в основном по трем типам:

Потери в меди. Эти потери возникают при протекании тока по обмоткам и бывают трех типов: потери в меди в якоре, потери в обмотке возбуждения и потери из-за сопротивления щеток.

Потери в железе — Из-за индукции тока в якоре возникают потери на вихревые токи и потери на гистерезис. Эти потери также называются потерями в сердечнике или магнитными потерями.

Механические потери. Потери, возникающие из-за трения между частями генератора, называются механическими потерями.

Типы генераторов постоянного тока

Существует три типа генераторов постоянного тока с самовозбуждением:

• Серийные генераторы обмотки.

• Генераторы шунтовых ран.

• Генераторы со сложной обмоткой.

Применение генераторов постоянного тока

Применение генераторов постоянного тока:

1. Генератор постоянного тока с независимым возбуждением используется для питания и освещения с помощью регуляторов возбуждения.
