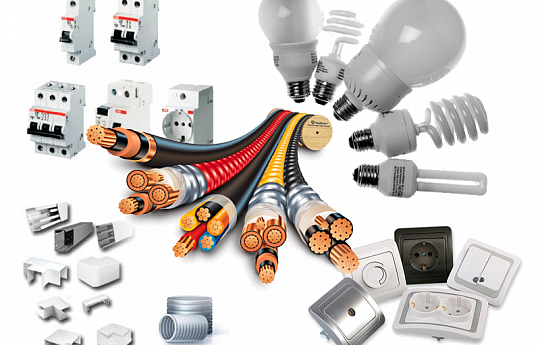

Презентация электромонтажные материалы и изделия: «Электромонтажные изделия. Изделия для электромонтажа.». Скачать бесплатно и без регистрации.

Распределительные коробки: В отличие от распределительных коробок распределительные коробки изготавливаются из ПВХ и устанавливаются в стенах для ответвления каналов к различным распределительным коробкам. Они имеют четыре выхода под прямым углом. Интересная часть их производства заключается в том, что в зависимости от размера трубопроводов, которые должны быть соединены через них, они имеют соединительные рукава разного диаметра, в основном диаметром ¾ дюйма и 1 дюйм.

Электрические провода: Прежде всего, материал провода. Электрические провода могут быть медными или алюминиевыми. Выбирайте только медные провода. Далее пряди. Провода могут быть одножильными или многожильными. Выберите несколько прядей. Далее отметка ISI. Провода могут иметь маркировку ISI 694 (часть I) или IS 694 (часть II). Выберите провода с маркировкой IS 694 часть I. Далее, электролитическая марка. Выбирайте медные провода чистотой 99,97 % электролитической чистоты 99,97 %. Далее проверьте изоляцию проводов. Он должен быть трехслойным. Среди трех слоев первый слой является водостойким, второй — термостойким и устойчивым к высоким температурам, а третий — огнестойким. Жаростойкие и огнестойкие провода имеют маркировку HRFR. Проверьте максимальную температуру, которую изоляция может выдержать без плавления. Она должна быть плюс 100 градусов по Цельсию. Далее проверьте размер проволоки. Обычно используемые размеры проводов: 1 кв. мм, 1,5 кв. мм, 2 кв. мм, 2,5 кв. мм и 4 кв. мм. Выберите размер от 4 до 6 кв. мм для точек переменного тока, размер 1,5 кв. мм для точек освещения и трехконтактных розеток на 5 ампер и размер 2,5 кв. мм для розеток питания. Для разделенной проводки переменного тока выберите провода сечением 6 кв. мм. Затем проверьте цвет изоляции проводов. Выберите красную, желтую и синюю изоляцию для трех фаз, черный цвет для нейтрали и зеленый цвет для заземляющего провода. Каждая страна имеет свой цветовой код для электрических проводов. Например, в США трехфазные провода под напряжением имеют черный, красный и синий цвета, а нейтраль — серый или белый. Только заземляющий провод зеленого цвета, как в Индии. Затем проверьте длину провода в каждой катушке, чтобы она была полной 90 метров, так как цены, указанные поставщиками, указаны за катушку, а не за метр длины провода.

Выключатели и пластины: Прежде всего, определитесь с типом выключателей, которые будут поставляться — обычные или модульные. Выбирайте только модульные коммутаторы. Обычные рядовые выключатели редко используются в новостройках. Далее ищите материал переключателей. Выбирайте модульные выключатели, изготовленные из высококачественных поликарбонатов, которые представляют собой своего рода термопластичные полимеры. Затем обратите внимание на пыленепроницаемость, высокую температуру плавления и огнестойкость переключателей. Такие поликарбонаты называются поликарбонатами марки FR. Далее ищите дизайн переключателей. Модульные выключатели производятся разными компаниями разных форм, размеров и конструкций. Ищите те, которые кажутся вам приятными и имеют гладкий и прямой дизайн. Затем выберите цвет переключателей. Выбирайте только белый цвет, так как белые выключатели и таблички никогда не выходят из моды. Далее проверьте их работу. Они должны быть шумоизоляционными. Переключатели не должны шуметь при включении и выключении. И не нужно прилагать никаких усилий, чтобы включить или выключить их. Такие выключатели призваны иметь эргономичный дизайн. Далее ищите искровые щитки. Модульные выключатели должны иметь искровой экран внутри, чтобы скрыть сильное искрообразование и избежать любого повреждения или короткого замыкания из-за утечки тока. Затем найдите положение пылезащитного экрана. Наличие пылезащитного экрана предотвращает попадание пыли внутрь коммутаторов и помогает им сохранять свой новый внешний вид в течение многих лет. Затем ищите свойство изоляции. Сопротивление изоляции модульных выключателей должно быть более 2000 МОм. Такие выключатели ударопрочные. Ищите пожизненную гарантию переключателей.

Платы переключателей: Модульные переключатели поставляются в комплекте из двух накладок. Первая пластина содержит переключатели и крепится к коробке. Эта пластина имеет сотовую структуру. Эти пластины должны быть крепкими и прочными. Вторая пластина — это передняя пластина с высоким глянцем. Он должен быть заподлицо, соответствовать белому цвету модульных выключателей, пыленепроницаем, легко очищаться, легко сниматься и переустанавливаться и быть той же марки, что и модульные выключатели.

MCBs: Были времена, когда в домах были предохранители. Теперь они заменены MCB. MCB означает миниатюрный автоматический выключатель. MCB автоматически отключается в случае высокого напряжения или какой-либо неисправности в электрической цепи. Ищите оригинальные автоматические выключатели известных производителей, которые обеспечивают защиту 3 в 1 от утечки на землю, короткого замыкания и перегрузки. Ищите только MCB с маркировкой ISI. В случае повреждения автоматический выключатель никогда не следует ремонтировать, а следует просто заменить. Автоматические выключатели известных брендов с маркировкой ISI не повреждаются и работают эффективно.

(Эта колонка публикуется раз в две недели)

Системы электропроводки и методы электромонтажа

Краткое описание

Введение

Системы электропроводки в основном стандартизированы несколькими правилами, положениями и законами. Электрическая проводка должна быть установлена ​​правильно и безопасно в соответствии с электротехническими нормами и стандартами. Если электрическая проводка выполнена неправильно или без соответствия какому-либо стандарту, это может привести к таким инцидентам, как короткое замыкание, поражение электрическим током, повреждение устройства / устройства или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Прежде чем приступить к фактической установке электропроводки в жилом, коммерческом или промышленном секторе, необходимо учесть несколько факторов. Эти факторы включают в себя тип конструкции здания, тип конструкции потолка, стены и пола, методы электропроводки, требования к установке и т. д.

Давайте обсудим некоторые основы электропроводки, т. типы электропроводки вкратце.

ПРЕДУПРЕЖДЕНИЕ: Это не руководство пользователя и не учебное пособие по электромонтажу. Это всего лишь теория, объясняющая различные системы электропроводки и различные возможные способы установки электропроводки. Если вы планируете проект, который включает в себя электрическую проводку сети переменного тока, обязательно обратитесь за помощью и руководством к профессионалу.

Электробезопасность

Перед началом любых монтажных работ в первую очередь следует позаботиться о безопасности персонала. Электричество опасно, и прямой или косвенный контакт с электрическим оборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти. Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

1. Всегда используйте защитные средства, такие как защитные очки, перчатки, обувь и т. д., и избегайте любого прямого контакта с цепями под напряжением или под напряжением.
2. Обладать навыками и методами различения открытых токоведущих частей электрооборудования.
3. Отключите питание источника при установке или подключении проводов.
4. Электропитание, подаваемое на установку, должно контролироваться на главном распределительном щите, который должен состоять из автоматического выключателя.
5. Токопроводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
6. Используйте непроводящие ток ручные инструменты, для которых они предназначены для выполнения электромонтажных работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушится, что приведет к поражению электрическим током.

Узнайте больше об электробезопасности в этой статье: Электробезопасность

Распределение электроэнергии

Управление/отдел электроснабжения обеспечивает подачу электроэнергии за пределы помещения потребителя (жилого, коммерческого или промышленного). Потребитель должен подключиться от этой точки к главному распределительному щиту / распределительному щиту дома.

От главного распределительного щита через соответствующие цепи и электропроводку подключаются различные типы электрических нагрузок, таких как вентиляторы, освещение, комнатные охладители и холодильники.


Существуют различные типы проводки, используемые для подключения нагрузки к сети, которые могут использоваться как для домашней электропроводки, так и для промышленной электропроводки. Некоторые из них обсуждаются ниже.

Типы систем электропроводки

Электропроводка является важной частью здания, будь то жилой дом (индивидуальные дома или квартиры), большие коммерческие помещения (офисные здания) или промышленные предприятия (заводы). Существует несколько методов и систем электропроводки, которые используются для освещения и других силовых цепей.

Тип электропроводки играет важную роль в общей стоимости установки. Поэтому очень важно понимать, какой тип электропроводки подходит для конкретной работы.

Некоторые общие факторы, которые следует учитывать при выборе конкретной системы электропроводки:

• Стоимость системы электропроводки
• Тип используемых проводов/кабелей
• Качество проводов
• Тип нагрузки (свет, HVAC, двигатели и т. д.)
• Безопасность системы электропроводки
• Возможность будущих модификаций/расширений
• Срок службы установки
• Строительство здания (деревянное, бетонное, кирпично-известковое и др.)
• Пожарная безопасность

Независимо от типа проводки и выбора провода система электропроводки должна обеспечивать защиту от регулярного механического износа при нормальных условиях эксплуатации.

Обычно тип провода определяет Систему Электропроводки (или, по крайней мере, их классификацию). Некоторые из широко используемых систем электропроводки в жилых, коммерческих, промышленных, аудиториях и т. д.:

• Проводка с зажимами0102
• Корпус и крышка Проводка
• Реечная проводка (CTS или TRS)
• Кабелепровод (поверхностный или скрытый)
• Провода в свинцовой оболочке

Давайте теперь рассмотрим эти системы электропроводки / установки одну за другой.

Проволока с скобами

При этом фарфоровые, деревянные или пластмассовые скобы крепятся к стенам или потолку через равные промежутки, т. е. 0,6 м между каждой скобой. Кабели с изоляцией из ПВХ проходят через отверстия каждой скобы, и, следовательно, скоба поддерживает и удерживает провод.

Это недорогой метод подключения, который используется для временных установок. Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.


Кожух и крышка Проводка

При этом кабель пропускается через деревянный кожух с канавками. Деревянный кожух изготавливается таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели. Деревянный кожух крепится к стенам или потолку саморезами.

После укладки кабелей в пазы корпуса на него надевается деревянная заглушка с пазами, закрывающая кабели. Это также дешевая система электропроводки, но при коротком замыкании высок риск возгорания.

Электропроводка для обрешётки

В этом случае изолированные провода проходят через прямые рейки из тикового дерева. Деревянные рейки крепятся к потолку или стенам с помощью дюбелей и шурупов. Кабели крепятся к рейкам с помощью хомутов из луженой латуни.

Эти зажимы крепятся к рейкам с помощью устойчивых к ржавчине гвоздей. Эта установка проводки проста и дешева по сравнению с другими системами электропроводки, а также требует меньше времени для установки. В основном они используются для внутренней установки.

В этом типе проводки в качестве электрического проводника обычно используется провод с оболочкой Cabtyre (CTS) или провод с жесткой резиновой оболочкой (TRS).

Кабелепровод

В этой проводке кабели из ПВХ прокладываются либо через кабелепроводы из ПВХ, либо через стальные кабелепроводы. Этот кабелепровод может быть либо поверхностным, либо скрытым кабелепроводом.

Если трубы кабелепровода проходят по поверхности стен и потолков, это называется проводкой кабелепровода на поверхности. Если трубопроводы проходят внутри поверхности стен и потолков и покрыты штукатуркой, то это называется скрытой проводкой трубопроводов.

Поверхностная проводка используется в промышленности для подключения тяжелых двигателей. С другой стороны, скрытая проводка является наиболее популярным и распространенным способом электропроводки в жилых домах. Кабелепроводная проводка является самым безопасным методом электропроводки, а также выглядит красиво (скрытая проводка кабелепровода).

Проводка со свинцовой оболочкой

Этот метод проводки также аналогичен проводке CTS/TRS, за исключением типа провода/кабеля. При этом электрический проводник сначала изолируется вулканизированной индийской резиной, а затем покрывается оболочкой из свинцово-алюминиевого сплава (9).5% свинца и 5% алюминия).

Подобно проводке из реек, эта проводка также проложена по деревянной рейке и закреплена лужеными зажимами.

Виды чертежей

Электротехнические чертежи играют важную роль в электромонтажных работах, так как несут информацию о подключении различных устройств и оборудования к сети. Информация на чертежах обеспечивает полный проект или план электромонтажа, а также помогает собрать различное оборудование.

Некоторые электрические схемы приведены ниже. Прежде чем знакомиться с этими схемами, сначала вы должны знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания соединений проводки. Ознакомьтесь с различными символами электропроводки.

Блок-схема

Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств. Он состоит из основных функций или частей, представленных блоками и соединенных линиями, которые показывают взаимосвязь между блоками.

Эта схема обычно рисуется перед созданием принципиальной схемы. Он не даст подробной информации о системе, а также оставит информацию о более мелких компонентах. И, следовательно, большинство технических специалистов мало интересуются этой диаграммой.

Чертеж цепи (схема)

Электрическая цепь представлена ​​в упрощенном графическом виде. Он включает информацию о расположении (в мм, см или м) различных элементов, таких как светильники, розетки, распределительные коробки, потолочные вентиляторы и т. д.

Линейная схема

Это упрощенное обозначение электрической системы, также называемое однолинейной схемой или однолинейной схемой. Она похожа на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, выключатели, лампы, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими символами.

Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, соединяющие компоненты вместе.

Линейная диаграмма фактически получена из блок-схемы. Он не дает никакого расположения частей и их подробной информации о подключении компонентов.

Однако вы можете выполнить подключение, следуя информации, приведенной на этой схеме. Эти диаграммы обычно предназначены для иллюстрации работы электрической цепи.

Электрическая схема

Электрическая схема представляет собой графическое изображение цепи, показывающее проводку между частями, элементами или оборудованием.

Дает подробную информацию о подключении, чтобы можно было легко понять, как выполнить соединение между устройствами. Он включает в себя относительное положение, расположение устройств, а также клеммы на устройствах.

Показывает источники питания и заземления, функции управления и сигнализации (упрощенные формы), заделку неиспользуемых контактов и проводов, соединение через вилки, колодки, розетки, клеммные колодки, вводы и т. д.

Схема подключения

Это список кабелей или проводов, используемых в установке, с их справочным номером, длиной, типом и количеством зачистки изоляции, необходимой для пайки кабеля. На нем указаны дорожки кабеля, а также точки начала и окончания.

В некотором сложном оборудовании в таблице соединений указано взаимосвязь оборудования (например, двигателей и нагревателей) с исходными и конечными контрольными точками. Он также включает идентификационную маркировку проводов, цвета проводов, размер и так далее.

Список деталей

Хотя это и не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые на других чертежах, таких как электрическая схема, линейная схема и блок-схема.

Предоставляет информацию о типе компонентов схемы с их справочными номерами. Этот список полезен для идентификации, определения местоположения и перекрестных ссылок на фактический компонент, помеченный или указанный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

Подготовка электропроводки

Поскольку мы обсуждаем последовательность этапов электромонтажа, таких как понимание безопасности, знание типов электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электромонтажа является подготовка провода или кабели и электрические инструменты.

Подготовка электропроводки включает следующие аспекты.

1. Тип проводника может быть одножильным или многопроволочным (состоящим из нескольких тонких стержней). Одиночные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, подрядчики по переключению питания. Для электроустановок предпочтительны в основном многожильные проводники.
2. Характеристики провода зависят от нескольких факторов, таких как количество жил в проводнике, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. д.
3. Выбор проводов зависит от цветового кода, указанного в различных стандартах, таких как коричневый для фазного провода, синий для нейтрали, зеленый для земли и так далее. Нажмите здесь, чтобы кратко узнать о цветах электропроводки проводов или кабелей.
4. Для выполнения монтажных работ требуются различные основные электрические инструменты, и некоторые из этих инструментов включают резак, съемники, тестеры, плоскогубцы и т. д. Эти инструменты описаны в наших предыдущих статьях, поэтому, пожалуйста, ознакомьтесь с этими электрическими инструментами, нажав здесь.
5. Выбирайте компоненты, такие как электрические коробки, выключатели, розетки и т. д., в зависимости от их размера и номинала.
   Начните соединять компоненты вместе, следуя монтажным схемам. После выбора компонентов, инструментов и кабелей, принимая во внимание безопасность персонала и оборудования, приступайте к установке.

Типы электропроводки

Мы знаем, что электрическая цепь представляет собой замкнутый путь, по которому электричество течет от фазного или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

Путь электричества может состоять из светильников, выключателей, розеток, распределительных коробок и т. д. Таким образом, проводка может быть проложена через эти элементы до фактического подключения к аппарату или устройству.

В основном проводка делится на два типа в зависимости от способа питания устройств или подключения к источнику питания. Это:

• Параллельная проводка

Проводка серии

При параллельном подключении несколько устройств в установке питаются от одной цепи. Это наиболее распространенная проводка в домах и на производстве, при которой устройства подключаются параллельно источнику питания, как показано на рисунке.

При этом как фазные (или горячие), так и нулевые кабели прокладываются через электрические коробки (распределительные коробки), от которых отходят отдельные розетки, светильники и устройства.

Серийная проводка — это редко используемая проводка, в которой провод под напряжением проходит через несколько устройств, а затем последний вывод устройства подключается к нейтральному проводу. Это как старая рождественская гирлянда или последовательная разводка гирлянд, при которой перегорание одной лампочки приводит к отключению всей сети.

Примеры электропроводки

Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров электропроводки, которые обычно используются в наших домах/офисах.

Одинарная лампа (или любая другая нагрузка), управляемая односторонним выключателем

При этом горячий провод подключается к одной клемме выключателя, а другая клемма выключателя подключается к положительной клемме лампы, а затем к отрицательной клемме лампы. подключается к нейтральному проводу, как показано на рисунке.

Две лампы, управляемые односторонним переключателем

В этом случае две лампы соединены параллельно с проводами питания (фаза и нейтраль), которые проложены одним односторонним переключателем, как показано на рисунке.

Одинарная трубка, управляемая двухпозиционными переключателями

Эта проводка также называется лестничной проводкой. При этом лампочка/лампа управляется из двух разных мест/источников с помощью двух двухпозиционных переключателей. Этот тип проводки используется в спальных комнатах для включения/выключения светильника от двух источников (у кровати и на распределительном щите). Соединение выключателей с лампой показано ниже.

Складская электропроводка

Электропроводка этого типа используется в больших складских помещениях, длинных переходах, складах и туннелях, имеющих много комнат или участков. Он следует линейной последовательности переключения света с одного конца на другой.

Когда человек выходит из одной комнаты и входит в следующую, поворот выключателя света приводит к выключению лампы в предыдущей комнате и включению ламп в текущей комнате. Он выключает одну лампу и включает другую. Принципиальная схема электропроводки склада показана ниже.

Люминесцентная лампа, управляемая односторонним выключателем

Переключение люминесцентной лампы с одним односторонним выключателем через балласт и конденсатор показано на рисунке ниже. При этом фазный провод подключается к одному концу выключателя, а другой конец выключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.
