Как пользоваться мегаомметром: измерение, подключение, видео

Для оценки работоспособности кабеля, проводки необходимо измерить сопротивление изоляции. Для этого существует специальный прибор — мегаомметр. Он подает в измеряемую цепь высокое напряжение, измеряет протекающий по ней ток, и выдает результаты на экран или шкалу. Как пользоваться мегаомметром и рассмотрим в этой статье.

Содержание статьи

• 1 Устройство и принцип действия
• 2 Работа с мегаомметром
  • 2.1 Требования по обеспечению безопасных условий работы
  • 2.2 Как подключать щупы
  • 2.3 Процесс измерения
• 3 Измерение сопротивления изоляции кабеля
• 4 Проверить сопротивление изоляции электродвигателя

Устройство и принцип действия

Мегаомметр — устройство для проверки сопротивления изоляции. Есть два типа приборов — электронные и стрелочные. Независимо от типа, любой мегаомметр состоит из:

В стрелочных приборах напряжение вырабатывается встроенной в корпус динамомашиной. Она приводится в действие измерителем — он крутит ручку прибора с определенной частотой (2 оборота в секунду). Электронные модели берут питание от сети, но могут работать и от батареек.

Работа мегаомметра основана на законе Ома: I=U/R. Прибор измеряет ток, который протекает между двумя подключенными объектами (две жилы кабеля, жила-земля и т.д.). Измерения производятся калиброванным напряжением, значение которого известно, зная ток и напряжение, можно найти сопротивление: R=U/I, что и делает прибор.

Примерная схема магаомметра

Перед проверкой щупы устанавливаются в соответствующие гнезда на приборе, после чего подключаются к объекту измерения. При тестировании в приборе генерируется высокое напряжение, которое при помощи щупов передается на проверяемый объект. Результаты измерений отображаются в мега омах (МОм) на шкале или экране.

Работа с мегаомметром

При испытаниях мегаомметр вырабатывает очень высокое напряжение — 500 В, 1000 В, 2500 В. В связи с этим проводить измерения необходимо очень осторожно. На предприятиях к работе в прибором допускаются лица, имеющие группу электробезопасности не ниже 3-й.

Перед тем как провести измерения мегаомметром, в тестируемые цепи отключают от электропитания. Если вы собираетесь проверить состояние проводки в доме или квартире, надо отключить рубильники на щитке или выкрутить пробки. После выключают все полупроводниковые приборы.

Один из вариантов современных мегаомметров

Если проверять будете розеточные группы, вынимаете вилки всех приборов, которые включены в них. Если проверяются осветительные цепи, выкручиваются лампочки. Они тестового напряжения не выдержат. При проверке изоляции двигателей они также полностью отключаются от питания. После этого к тестируемым цепям подключается заземление. Для этого к «земляной» шине крепится многожильный провод в оболочке сечением не менее 1,5 мм2. Это так называемое переносное заземление. Для более безопасной работы свободный конец с оголенным проводником крепят к сухому деревянному держаку. Но оголенный конец провода должен быть доступен — чтобы можно было им прикасаться к проводам и кабелям.

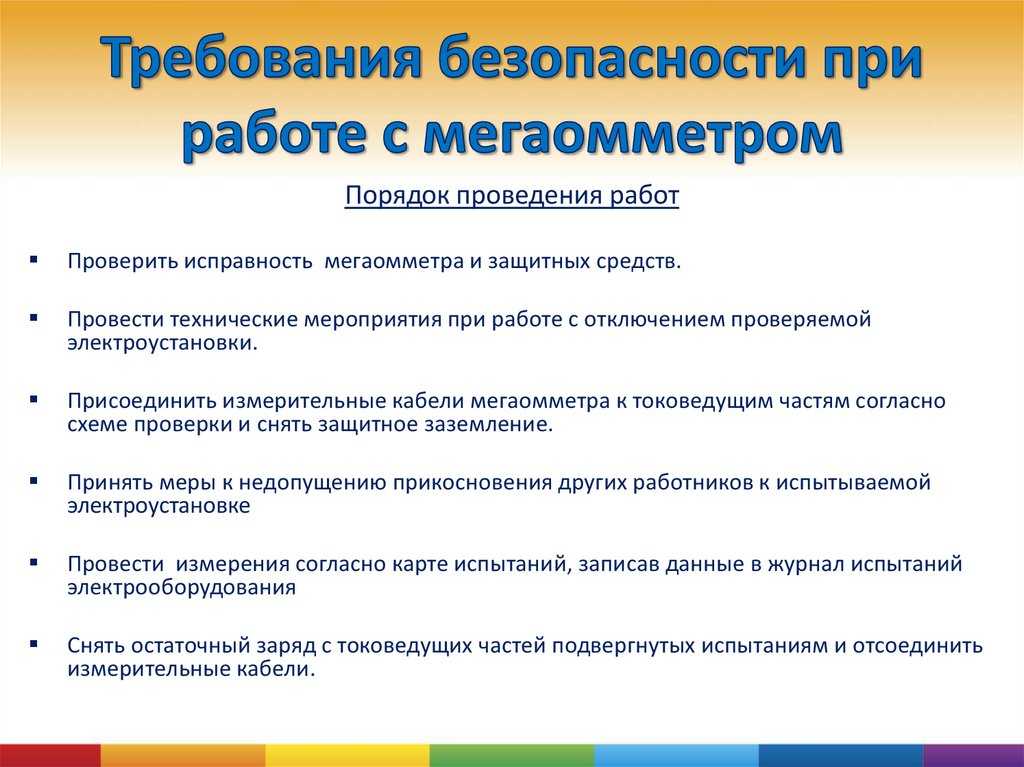

Требования по обеспечению безопасных условий работы

Даже если вы хотите в домашних условиях измерить сопротивление изоляции кабеля, перед тем как пользоваться мегаомметром стоит ознакомиться с требованиями по технике безопасности. Основных правил несколько:

1. Держать щупы только за изолированную и ограниченную упорами часть.
2. Перед подключением прибора отключить напряжение, убедиться в том, что поблизости нет людей (на протяжении всей измеряемой трассы, если речь идет о кабелях).

   Как пользоваться мегаомметром: правила электробезопасности

3.  Перед подключением щупов снять остаточное напряжение при помощи подсоединения переносного заземления. И отключать его после того как щупы установлены.
4. После каждого измерения снимать со щупов остаточное напряжение соединив их оголенные части вместе.
5. После измерения к измеренной жиле подключать переносное заземление, снимая остаточный заряд.
6. Работать в перчатках.

Правила не очень сложные, но от их выполнения зависит ваша безопасность.

Как подключать щупы

На приборе обычно есть три гнезда для подключения щупов. Они располагаются в верхней части приборов и подписаны:

• Э — экран;
• Л- линия;
• З — земля;

Также имеется три щупа, один из которых имеет с одной стороны два наконечника. Он используется когда необходимо исключить токи утечки и цепляется к экрану кабеля (если такой есть). На двойном отводе этого щупа есть буква «Э». Тот штекер, который идет от этого отвода и устанавливается в соответствующее гнездо. Второй его штекер устанавливается в гнездо «Л» — линия. В гнездо «земля» всегда подключается одинарный щуп.

Щупы для мегаомметра

На щупах есть упоры. При проведении измерений руками браться за них так, чтобы пальцы были до этих упоров. Это обязательное условие безопасной работы (про высокое напряжение помним).

Если проверить надо только сопротивление изоляции без экрана, ставится два одинарных щупа — один в клемму «З», другой в клемму «Л». При помощи зажимов-крокодилов на концах подключаем щупы:

Других комбинаций нет. Проверяется чаще изоляция и ее пробой, работа с экраном встречается довольно редко, так как сами экранированные кабели в квартирах и частных домах используются редко. Собственно, пользоваться мегаомметром не особо сложно. Важно только не забывать о наличии высокого напряжения и необходимости снимать остаточный заряд после каждого измерения. Это делают прикасаясь проводом заземления к только что измеренному проводу. Для безопасности этот провод можно закрепить на сухом деревянном держаке.

Процесс измерения

Выставляем напряжение, которое будет выдавать мегаомметр. Оно выбирается не произвольно, а из таблицы. Есть мегаомметры, которые работают только с одним напряжением, есть работающие с несколькими. Вторые, понятное дело, удобнее, так как их можно использовать для тестирования различных устройств и цепей.  Переключение тестового напряжения производится ручкой или кнопкой на лицевой панели прибора.

Наименование элемента	Напряжение мегаомметра	Минимально допустимое сопротивление изоляции	Примечания
Электроизделия и аппараты с напряжением до 50 В	100 В	Должно соответствовать паспортным, но не менее 0,5 МОм	Во время измерений полупроводниковые приборы должны быть зашунтированы
тоже, но напряжением от 50 В до 100 В	250 В
тоже, но напряжением от 100 В до 380 В	500-1000 В
свыше 380 В, но не больше 1000 В	1000-2500 В
Распределительные устройства, щиты, токопроводы	1000-2500 В	Не менее 1 МОм	Измерять каждую секцию распределительного устройства
Электропроводка, в том числе осветительная сеть	1000 В	Не менее 0,5 МОм	В опасных помещениях измерения проводятся раз в год, в друих — раз в 3 года
Стационарные электроплиты	1000 В	Не менее 1 МОм	Измерение проводят на нагретой отключенной плите не реже 1 раза в год

Перед тем как пользоваться мегаомметром, убеждаемся в отсутствии напряжения на линии — тестером или индикаторной отверткой. Затем, подготовив прибор (выставить напряжение и на стрелочных выставить шкалу измерения) и подключив щупы, снимаем заземление с проверяемого кабеля (если помните, оно подключается перед началом работ).

Следующий этап — включаем в работу мегаомметр: на электронных нажимаем на кнопку Test, в стрелочных крутим ручку динамо-машины. В стрелочных крутим до тех пор, пока не зажжется на корпусе лампа — это значит необходимое напряжение в цепи создано. В цифровых в какой-то момент значение не экране стабилизируется. Цифры на экране — сопротивление изоляции. Если оно не меньше нормы (средние указаны в таблице, а точные есть в паспорте к изделию), значит все в норме.

Как проводить измерения мегаомметром

После того, как измерение окончено, перестаем крутить ручку мегаомметра или нажимаем на кнопку окончания измерения на электронной модели. После этого можно отсоединять щуп, снимать остаточное напряжение.

Вкратце — это все правила пользования мегаомметром. Некоторые варианты измерений рассмотрим подробнее.

Измерение сопротивления изоляции кабеля

Часто требуется измерить сопротивление изоляции кабеля или провода. Если вы умеете пользоваться мегаомметром, при проверке одножильного кабеля это займет не более минуты, с многожильными придется возиться дольше. Точное время зависит от количества жил — придется проверять каждую.

Тестовое напряжение выбираете в зависимости от того, в сети с каким напряжением будет работать провод. Если вы планируете его использовать для проводки на 250 или 380 В, можно выставить 1000 В (смотрите таблицу).

Проверка трехжильного кабеля — можно не скручивать, а перемерять все пары

Для проверки сопротивления изоляции одножильного кабеля, один щуп цепляем на жилу, второй — на броню, подаем напряжение. Если брони нет, второй щуп крепим к «земляной» клемме и тоже подаем тестовое напряжение. Смотрим на показания. Если стрелка показывает больше 0,5 МОм, все в норме, провод можно использовать. Если меньше — изоляция пробита и его применять нельзя.

Можно проверить многожильный кабель. Тестирование проводится для каждой жилы отдельно. При этом все остальные проводники скручиваются в один жгут. Если при этом надо проверить еще и пробой на «землю», в общий жгут добавляется еще и провод, подключенный к соответствующей шине.

Если у кабеля имеется экран, металлическая оболочка или броня, они тоже добавляется в жгут. При образовании жгута важно обеспечит хороший контакт.

Примерно так же происходит измерение сопротивления изоляции розеточных групп. Из розеток выключают все приборы, отключают питание на щитке. Один щуп устанавливают на клемму заземления, второй — в одну из фаз. Тестовое напряжение — 1000 В (по таблице). Включаем, проверяем. Если измеренное сопротивление больше 0,5 МОм, проводка в норме. Повторяем со второй жилой.

Если электропроводка старого образца — есть только фаза и ноль, тестирование проводят между двумя проводниками. Параметры аналогичны.

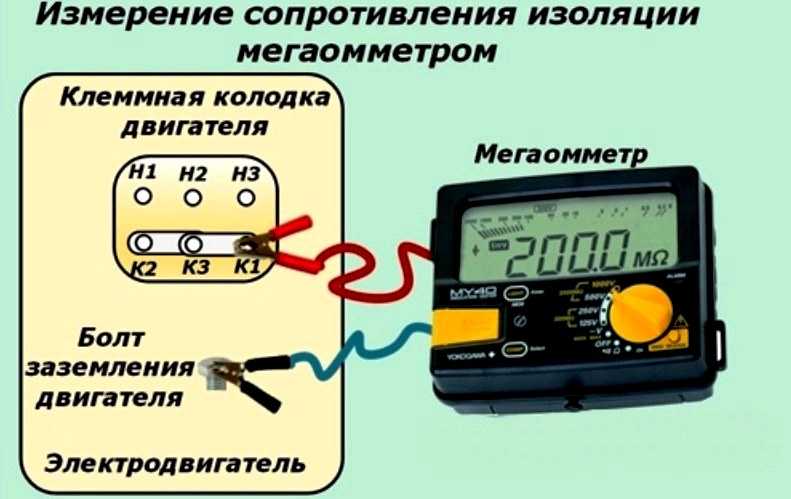

Проверить сопротивление изоляции электродвигателя

Для проведения измерений двигатель отключается от питания. Необходимо добраться до выводов обмотки. Асинхронные двигатели, работающие на напряжении до 1000 В тестируются напряжением 500 В.

Для проверки их изоляции один щуп подключаем к корпусу двигателя, второй поочередно прикладываем к каждому из выводов. Также можно проверить целостность соединения обмоток между собой. Для этой проверки надо щупы устанавливать на пары обмоток.

Инструкция по охране труда при работе с мегаомметром | OhranaTruda31.ru

19 сентября 2015 sngsneg

Инструкция по охране труда при работе с мегаомметром

1. Общие требования охраны труда

1.1.    Данная инструкция разработана на основании типовой инструкции по охране труда при работах с мегаомметром ТОИ Р-45-036-95.

1.2.    К работам по измерениям мегаомметром допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, обученные безопасным методам работы и сдавшие экзамены в соответствии с действующим Положением о порядке обучения и проверки знаний по охране труда руководителей, специалистов и рабочих предприятий, учреждений и организаций связи.

1.3.    В установках напряжением выше 1000 В измерения производят по наряду два лица из электротехнического персонала, одно из которых должно иметь группу по электробезопасности не ниже IV, а в установках напряжением до 1000 В измерения выполняют по распоряжению два лица, одно из которых должно иметь группу электробезопасности не ниже III.

1.4.    Персонал, проводящий измерения, обязан:

—          соблюдать правила внутреннего трудового распорядка;

—          уметь оказывать первую доврачебную помощь пострадавшим от электрического тока и при несчастных случаях на производстве;

—          в случае травмирования или недомогания известить своего непосредственного руководителя;

—          о каждом несчастном случае пострадавший или очевидец немедленно извещает непосредственного руководителя.

1.5.    При работе с мегаомметром возможно воздействие опасного напряжения в электрической цепи, замыкание которой может произойти через тело человека.

1.6.    Работник должен быть обеспечен специальной одеждой, специальной обувью и другими средствами индивидуальной защиты в соответствии с Типовыми отраслевыми нормами бесплатной выдачи средств защиты по основной специальности.

1.7.    За невыполнение данной Инструкции работники привлекаются к ответственности согласно действующему законодательству Российской Федерации.



2. Требования безопасности перед началом работы

2.1.       Перед началом работы работник должен:

—          надеть спецодежду, спецобувь, индивидуальные средства защиты;

—          получить инструктаж у руководителя подразделения по проведению данной работы и условиям ее проведения;

—          убрать приборы и инструменты, не используемые при выполнении данной работы;

—          внешним осмотром убедиться в исправности мегаомметра (на мегаомметре должна быть бирка о прохождении госповерки).

—          убедиться в отсутствии людей, работающих на той части электроустановки, к которой присоединен мегаомметр, запретить находящимся вблизи него лицам прикасаться к токоведущим частям.

2.2.       Работа с мегаомметром должна производиться согласно требованиям инструкции по эксплуатации мегаомметра и инструкции по охране труда при работе с мегаомметром.

2.3.       Обо всех замеченных неисправностях мегаомметра работник должен сообщить непосредственному руководителю работ и до их устранения к работе не приступать.



3. Требования безопасности во время работы

3.1.       Во время работы разрешается пользоваться только изолированными соединительными проводами к мегаомметру со специальными наконечниками «крокодил».

3.2.       Не допускается оставлять одного работника для выполнения работ.

3.3.       Запрещается производство измерений на одной цепи двухцепных линий напряжением выше 1000 В, в то время когда другая цепь находится под напряжением, на одноцепной линии, если она идет параллельно с работающей линией напряжением выше 1000 В.

3.4.       Запрещается измерение мегаомметром во время грозы или при ее приближении.

3.5.       При производстве измерений сопротивления изоляции в силовых проводниках нужно отключить приемники электроэнергии, а также аппараты, приборы и т.п.



4. Требования безопасности по окончании работы

4.1.       Отключить всю измерительную аппаратуру.

4.2.       Разрядить цепи, находящиеся под воздействием мегаомметра.

4.3.       Убрать рабочее место, инструменты, приспособления, приборы, защитные средства, спецодежду.

4.4.        Сделать необходимые записи в оперативной и технической документации.



Меггер Проверка с помощью мегомметра

Мегаомметр или мегомметр — это устройство, используемое для проверки электрического сопротивления и сопротивления изоляции. Обычно это делается путем подачи высоковольтного сигнала на тестируемый объект, обычно провод или двигатель. Использование мегомметра важно для предотвращения поражения электрическим током и повреждения оборудования. В этой статье мы расскажем, как и когда использовать мегомметр, и обсудим его сравнение с другими инструментами.



Что измеряют мегаомметры и как они работают?

Чтобы понять, как работают мегаомметры, важно понимать, какие измерения они используют. Измерения, производимые мегомметром, в самой малой части могут быть сведены к омам. Но что такое омы? Ом является мерой электрического сопротивления. Величина, на которую материал уменьшает электрический ток, проходящий через него, является величиной электрического сопротивления.

Мегаомметры получили свое название благодаря измерению большого количества омов. Меггеры считывают значения в мегаомах, где 1 мегаом равен 1 000 000 ом.

Но тогда почему мегаомметры иногда называют приборами для проверки изоляции? Это связано с тем, что для проверки электрического сопротивления проводов, например, мегаомметры измеряют сопротивление изоляции. Это измерение позволяет оценить целостность изоляции, что важно для предотвращения поражения электрическим током и повреждения оборудования. Однако, несмотря на то, что мегомметры иногда называют измерителями изоляции, потому что они могут выполнять эту функцию, они также обычно ограничиваются этой функцией. Другие инструменты, называемые тестером изоляции, могут иметь больше возможностей, таких как показания выходного напряжения и тока.

Для проверки изоляции мегомметры используют высоковольтный слаботочный заряд постоянного тока, который измеряет сопротивление в проводах и обмотках двигателя, чтобы определить утечку тока и неисправную или поврежденную изоляцию. Это известно как меггинг-тест. Тесты мегомметра помогают проверить целостность проводов или двигателей, с которыми вы работаете.



Как пользоваться мегомметром

Мегаомметры генерируют напряжение для определения значения высокого сопротивления изоляции. Как правило, наименьшее значение, которое может обеспечить мегомметр, составляет 1000 вольт, в то время как некоторые мегомметры с ручным приводом могут подавать до 10 000 вольт или более через небольшой генератор внутри счетчика. Чтобы запустить тест мегомметра, выполните следующие действия и обратитесь к руководству по эксплуатации мегомметра за полными инструкциями по технике безопасности.

Шаг 1. Отключите питание

Убедитесь, что напряжение на проводах, которые вы хотите проверить, отключено.

Шаг 2. Отсоедините провода

Отсоедините провода, которые нужно проверить, с обоих концов цепи и всех питающих проводов двигателей.

Шаг 3. Подсоедините провод заземления

Подсоедините один из проводов мегомметра к заземлению, например к изоляции проводов, электрической раме или земле.

Шаг 4. Подключить к проводнику

Подсоедините другой провод мегомметра к проводнику, например к оголенному медному проводу или клемме двигателя.

Шаг 5. Создайте напряжение

Поверните ручку генератора, чтобы создать напряжение. Это может занять от двух до пяти секунд.

Шаг 6. Снимите показания счетчика

Определение безопасных показаний зависит от того, что вы тестируете. Как правило, показание должно равняться одному мегаому на каждые 1000 вольт рабочего напряжения. Для двигателя с рабочим напряжением 1500 В идеальное значение будет 1,5 МОм. Минимальное показание никогда не должно быть меньше одного мегаома.

Шаг 7. Завершите тестирование

Завершите тестирование оставшихся проводов или клемм.



Измерение электрического сопротивления и сопротивления изоляции

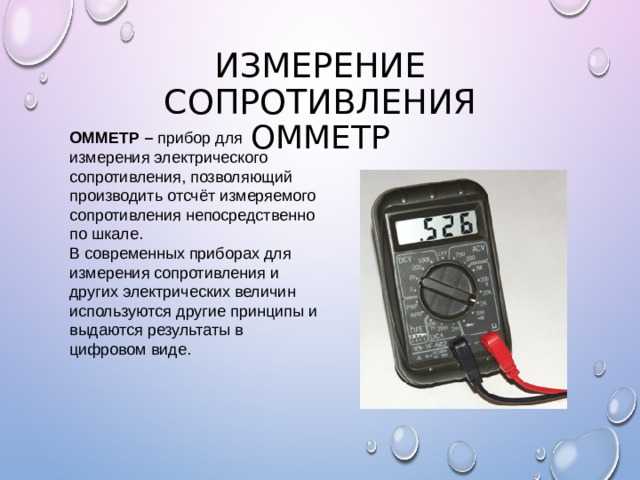

Важно отметить, что мультиметры и мегомметры — это не одно и то же. Мультиметры измеряют электрическое сопротивление, а мегаомметры измеряют сопротивление изоляции. Хотя электрическое сопротивление является составной частью использования мегомметра, целью проверки мегомметра является измерение сопротивления изоляции. Это делается для проверки неисправности изоляции, которая может привести к проблемам с электричеством или повреждению. Мультиметры не имеют возможности измерять сопротивление изоляции.

Мегаомметры являются важным устройством для обеспечения безопасности при выполнении электромонтажных работ. Понимание того, как их использовать и читать, может помочь предотвратить повреждение дорогостоящего оборудования, незапланированные отключения и опасность для персонала.

Измерения мегомметром и приборы для проверки изоляции

Измерения мегомметром теперь могут быть более точными, быстрыми и безопасными, чем когда-либо прежде.

JEFF JOWETT, MEGGER
Значительное количество специалистов по электронике, работающих в электротехнической промышленности, прошли военную подготовку. И многие из них учились на простом ручном аналоговом измерителе, правильно называемом мегомметром или тестером изоляции. Эти тестеры, как правило, представляли собой устройства на 500 В, которые измеряли сопротивление до нескольких сотен МОм и могли выполнять проверку непрерывности, возможно, до 100 Ом. Испытательные напряжения поступали от бортового генератора, который приводился в действие оператором, поворачивающим рукоятку, а выпрямитель преобразовывал выходной сигнал в постоянный. Переключатель предоставлял возможность проверки изоляции с высоким сопротивлением или проверки непрерывности с низким сопротивлением. Многие из этих тестеров все еще в рабочем состоянии, и, при условии, что они в хорошем состоянии и откалиброваны, нет никаких причин, по которым они не должны работать.

Техник с помощью ручного мегомметра проверяет сопротивление изоляции обмоток двигателя. Мегаомметры

на протяжении десятилетий оставались довольно схожими по конструкции и функциям. Отличия заключались в основном в качестве изготовления. Но революция в микроэлектронных схемах привела к быстрому переходу на более новые и лучшие конструкции. Измерения теперь могут быть более точными, быстрыми и безопасными, чем когда-либо прежде.

Сначала основы: мегомметр измеряет качество электрической изоляции, прикладывая напряжение к изоляции и измеряя величину тока, который «просачивается» через нее (отсюда термин «ток утечки»). Напряжения обычно применяются при номинальном рабочем напряжении для планового обслуживания или в два раза выше для устранения неполадок. Токи ничтожны… обычно наноампер… и поэтому тестер должен обладать предельной чувствительностью. Тока всего 5 мА достаточно, чтобы ударить человека током. Испытательное напряжение и измеренный ток преобразуются в сопротивление в миллионах ом (мегаом, МОм). Все, что меньше мегаома, обычно считается непригодным для эксплуатации (исключениями являются оборудование, работающее при чрезвычайно низком напряжении, и узлы, которые будут заключены в дополнительную изоляцию внутри более крупного оборудования).

Первоначальные тестировщики делали все это, но не более того. Испытания электрической изоляции определили, что необходимо очистить, отремонтировать или утилизировать, а что можно надежно использовать. Испытание изоляции является жизненно важным звеном в противопожарной защите, устранении дорогостоящих отказов в процессе эксплуатации и обеспечении безопасной эксплуатации. Простые инструменты могут довольно хорошо выполнять эти функции, и за десятилетия их службы вокруг них накопилось определенное количество знаний.

Все оригинальные тестеры имели аналоговые механизмы. Они должны были; микроэлектроники не было. Стрелки остановились на верхнем пределе, привязались к нижнему пределу в начале теста из-за емкостных зарядных токов, затем неуклонно дрейфовали (как мы надеялись) обратно к верхнему пределу или остановились на измерении. Многие операторы научились наблюдать за поездками и стали меньше обращать внимание на реальные цифры.

Этому навыку было трудно научиться; этому нужно было научиться, и его до сих пор практикуют опытные техники. Но аналоговые механизмы были чувствительными и выдерживали небольшие колебания. Они также могут страдать от параллакса и интерпретации оператором того места, где остановился указатель.

Современные мегаомметры: семейство MIT4002 от Megger. Обратите внимание на использование как цифровых, так и аналоговых дисплеев сопротивления в логарифмической шкале. В ЖК-дисплеях

представлены цифровые измерения. Эти единицы, как правило, можно было сбросить и снова ввести в эксплуатацию, при условии, что они не приземлялись прямо на дисплей; огромный бонус в экономии времени и средств. Цифровые измерения также могут быть чрезвычайно точными, вплоть до процента или двух в качественных инструментах, и не требуют интерпретации. Но дорожка указателя, которую лелеяли ветераны-технари, была утеряна.

И снова на помощь пришли технологии! Комбинированные дисплеи доступны в качественных приборах с электронным указателем и цифровым результатом, когда он находится в покое. Помните: ищите логарифмическую дугу, которая расширяется для лучшего разрешения на крайне важном нижнем конце шкалы. Простая изогнутая гистограмма не ведет себя как настоящий аналог.

Аналоговые технические специалисты привыкли к хорошей изоляции, измеряемой от верхней границы шкалы, отмеченной символом бесконечности. Это всегда желательно, но не всегда понятно.

Бесконечность — это не измерение; это просто означает, что изоляция лучше, чем этот конкретный тестер может измерить в рамках заявленных параметров. Старые оригинальные тестеры могли иметь только 200 МОм или, что более вероятно, 1000 МОм (1 гигаом). Этого было достаточно, чтобы отсеять плохое или неисправное оборудование. Но больше информации он не дал.

Тестеры качества теперь измеряют в диапазонах гигаом или тераом (1000 ГОм). У этого расширенного ассортимента есть два основных преимущества. Сопротивление изоляции медленно и неуклонно снижается во время работы и может действовать как автомобильный одометр в обратном направлении; чем меньше число, тем меньше оставшийся срок службы.

Для этого поведения можно установить график обслуживания и замены. Более высокие значения обеспечивают раннее предупреждение, если сопротивление быстро падает, например, из-за проникновения влаги или близлежащих источников загрязнения. Во-вторых, производители изоляционных материалов постоянно разрабатывают более крупные перекрестно-сшитые макромолекулы, которые повышают качество и повышают ранние значения измерений. Измерительные возможности испытателей должны были идти в ногу с такими разработками.

Наконец, вы должны записать результат, если ваш тест действительно достигает бесконечности (превышение диапазона), и знать, насколько высоко может измерить ваш тестер. Предел диапазона обычно увеличивается с увеличением испытательного напряжения, поэтому следует учитывать используемое напряжение и предел этого диапазона. Затем запишите его как больше
этого предела (например, >100 ГОм). Ничто не является «провалом»
на пределе дальности.

РУЧНАЯ РУКОЯТКА ПРОТИВ БАТАРЕИ

Линейное питание не подходило для многих сред, в которых проводились испытания, таких как строительные площадки и удаленные цепи, поэтому с годами ручные рукоятки приобрели значительную загадочность. Когда батареи вошли в обиход, они усилили, а не вытеснили загадочность рукоятки. Ранняя работа батареи была неравномерной и заработала плохую репутацию, вплоть до изгнания в некоторых кругах. Батареи могли разрядиться до конца смены, оставив техника без инструмента. Хуже того, когда они потеряли заряд, показания могли стать регрессивно менее точными.

К концу 1970-х технология аккумуляторов значительно улучшилась, и эти проблемы можно было обойти. Тестер качества изоляции теперь может провести 2000 тестов с одним комплектом. Кроме того, все указанные возможности доступны вплоть до появления предупреждения LO BAT. Тем не менее, рукоятки настолько укоренились, что продолжают широко использоваться. Операторы-ветераны могут настаивать на том, что они могут что-то сказать о качестве тестового образца по включению генератора. Но, как и ощущения от управления автомобилем, это утверждение не поддается количественной оценке с научной точки зрения.

Все еще возможно получить тестеры изоляции с рукояткой. Примером может служить MJ159, который также имеет несколько тестовых напряжений для проверки точечного и ступенчатого напряжения, защитную клемму для устранения поверхностного тока утечки и считывание без множителей шкалы, чтобы избежать возможных ошибок считывания оператором.

Приборы для проверки изоляции обеспечивают высокое напряжение, но маломощны. Поначалу это может показаться нелогичным, но небольшое размышление прояснит ситуацию. Испытываемый элемент, который проходит более нескольких миллиампер, больше не подходит для использования в качестве изоляции. Следовательно, мегаомметры обычно ограничены выходным сигналом примерно до 5 мА или меньше. Такой низкий уровень делает тестера по существу безопасным, но не тестовый элемент. Испытываемые объекты с высокой емкостью (длинные кабели, большие обмотки в двигателях и трансформаторах) могут накапливать достаточно энергии, чтобы быть смертельными. Когда тест закончится и градиент напряжения, обеспечиваемый мегомметром, прекратится, вся эта накопленная энергия будет разряжена.

В прошлом защита от таких трудностей в значительной степени ограничивалась хорошей рабочей практикой. У некоторых тестеров были разрядные выключатели, но их можно было случайно не заметить. Эмпирическое правило заключалось в том, чтобы разрядить в пять раз больше длины теста; то есть десятиминутный тест был оставлен заземленным на пятьдесят минут перед отключением, полагая, что этого будет более чем достаточно.

Сейчас на повестке дня избыточная безопасность. Безопасная работа дополняется разрядной цепью в приборе со звуковыми и визуальными предупреждениями. Оператору нужно только наблюдать за тем, как на дисплее отображается ход разгрузки. Защитная схема также присутствует в начале и во время теста. Если цепь находится под напряжением или оказывается под напряжением во время теста, современные тестеры предупреждают оператора и отключают тестирование.

В былые времена тестеры изоляции обычно возвращались для «гарантийного» ремонта с прогоревшими следами по всем направлениям. Живая связь; ошибка оператора; нет гарантии.

Теперь тестер качества определяет текущее напряжение и отключает тестирование. Это не останавливается на достигнутом. Проверка непрерывности цепи — следствие проверки изоляции, чтобы убедиться, что цепи правильно подключены — требует испытательной цепи с низким импедансом. Но цепь разряда с высоким сопротивлением остается включенной до тех пор, пока тестер не обнаружит, что оба провода подключены через безопасную цепь с низким сопротивлением.

Когда-то старые тестировщики приносили стопку тестовых карточек. Техник записывал данные и иногда соединял точки, чтобы построить график. Их часто вешали на технику в непромокаемых куртках. Практика отнимала много времени и была подвержена человеческим ошибкам. Современные тестеры сохраняют данные одним нажатием кнопки; даже все данные длительной процедуры. Помимо простоты хранения, эта практика также устраняет множество споров с третьими лицами и властями. Отчеты об испытаниях и сертификаты печатаются так же легко. А математические расчеты, такие как температурная коррекция, происходят автоматически и безошибочно.

ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ

Испытания изоляции когда-то проводились при одном напряжении, к которому были добавлены несколько критических селекторных вариантов. Но только один читал напрямую. Другие измерения приходилось корректировать множителем или делением, которое было напечатано на селекторе. Variac обеспечивал бесконечную регулировку напряжения, но напрямую считывались только одно или два положения. Все остальные должны были быть скорректированы на коэффициент на шкале. В конце концов, появилось несколько позиций селектора, которые можно было прочитать напрямую. Они оказали огромную помощь и доминировали около полувека. Теперь продвинутые тестеры позволяют прямое считывание с шагом 1 В по всему диапазону тестера.

Кроме того, тестеры могут измерять несколько параметров помимо сопротивления изоляции, напрямую отображая ток утечки (обратное значение сопротивления), частоту, фактическое испытательное напряжение, емкость и другие параметры. Можно настроить звуковые индикаторы «годен/не годен» и одновременно отображать несколько измерений. Стандартные процедуры могут выполняться автоматически, пока оператор занимается другой задачей.

Международные стандарты предусматривают рабочие процедуры и анализ результатов. Двумя наиболее важными из них являются IEC 61010, в котором указаны общие требования безопасности для нескольких типов электрооборудования, и рейтинг IP (защита от проникновения загрязнений). Рейтинг IEC CAT, или категории, указывает уровень безопасности от вспышки дуги/взрыва дуги. Всегда знайте рейтинг CAT инструмента и применяйте его соответствующим образом.

Попадание посторонних материалов…пыли, влаги…не смертельно для оператора, но может быть для прибора. Корпуса значительно улучшились по сравнению со старыми бакелитовыми и фенольными материалами. Степень защиты IP количественно определяет характеристики корпуса, объективно и надежно указывая, в каких условиях окружающей среды прибор будет продолжать работать. Существует даже рейтинг для погружения, хотя испытания изоляции обычно не проводятся под водой.

В целом, эволюция приборов за столетие значительно уменьшила вероятность ошибки. Но все же есть некоторые передовые методы, которые следует учитывать при проведении испытаний изоляции: Тестирование должно проводиться в соответствии с Правилами безопасной работы, установленными работодателем, профсоюзом или источником стандартов. Изолируйте тестовый объект и держите его недоступным для зевак или прохожих. Запустите тест производительности на тестовом оборудовании и включите выводы.
