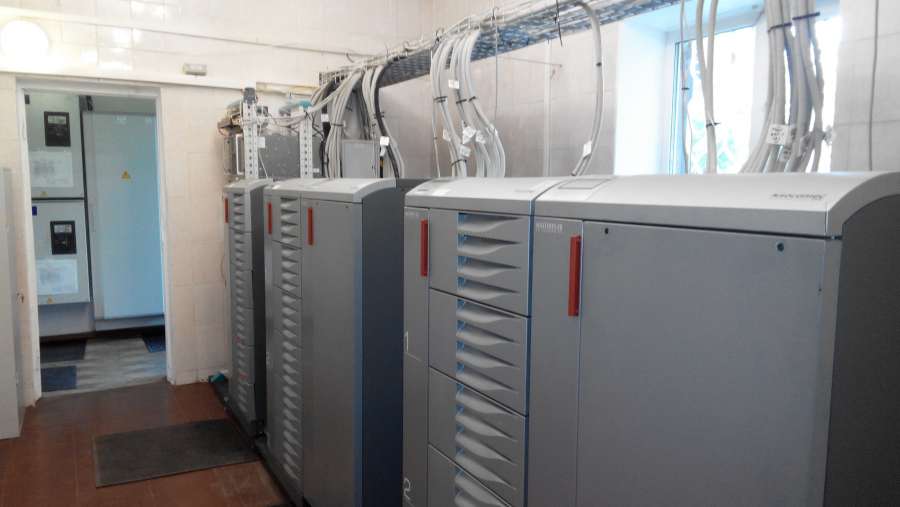

Помещение ибп: ИБП НА ЗАЩИТЕ СИСТЕМ. А КТО ЗАЩИЩАЕТ ИБП?

Содержание

Аккумуляторные батареи для ИБП и телекоммуникаций. Обзор современных технологий

Любая система бесперебойного электропитания переводит нагрузку на альтернативный источник электроэнергии при возникновении неполадок в основной сети. Для источников бесперебойного питания (ИБП) таким резервом являются аккумуляторные батареи (АКБ).

Существует множество производителей, выпускающих широкий спектр аккумуляторов для различных сфер применения, в том числе и ИБП. Тип, количество, технические характеристики и массогабаритные показатели АКБ существенно влияют на время автономной работы, способ установки, требования к помещению эксплуатации, а также срок службы. Батареи можно смело отнести к категории расходных материалов, требующий замены после окончании срока эксплуатации.

Типы аккумуляторных батарей

Аккумуляторы являются химическими источниками электроэнергии многоразового действия. Накопление энергии осуществляется посредством протекания химической окислительно-восстановительной реакции на электродах. При разряде АКБ происходят обратные процессы.

В настоящее время производятся следующие разновидности аккумуляторов: свинцово-кислотные, никель-кадмиевые, железо-никелевые, серно-натриевые, серебряно-цинковые, медно-литиевые и др. Благодаря своей надежности и относительной экономичности наибольшую популярность получили свинцово-кислотные аккумуляторы. Они обладают неоспоримым преимуществом: высокая стабильность напряжения при изменении температуры окружающей среды и тока потребления нагрузки.

Классические свинцово-кислотные аккумуляторы, произведенные по обычной технологии используют в качестве электролита раствор серной кислоты и дистиллированной воды. Плотность данного раствора меняется в процессе заряда / разряда и также зависит от его температуры. Она существенно влияет на технические характеристики батареи. Кроме того, в процессе работы происходит выделения газов (кислорода и водорода). Поэтому при хранении и работе данный тип АКБ может оказывать вредное воздействие аппаратуру и персонал. Такие батареи экономичны по стоимости, однако, требуют для эксплуатации специально оборудованных помещений и дополнительного технического обслуживания.

Относительная стоимость 1 Вт·ч энергии, получаемой от аккумуляторов

Тип аккумулятора	Относительная стоимость
Свинцово-кислотный	1
Кадмиево-никелевый, ламельный	3
Кадмиево-никелевый, безламельный	13
Железо-никелевый	2
Серебряно-цинковый	15

Герметичные АКБ

В настоящее время большой популярностью пользуются необслуживаемые (малообслуживаемые − требующие небольшого ухода) и герметичные (клапанно-регулируемые) необслуживаемые аккумуляторные батареи. Последняя разновидность используется для работы с ИБП, телекоммуникационными системами, пожарной и охранной сигнализацией и др. инженерными устройствами. Герметичные АКБ функционируют на принципе рекомбинации газов по кислородному циклу, с последующим соединением образующегося внутри аккумулятора водорода и кислорода с образованием воды. Реализация данного замкнутого цикла в свинцово-кислотных батареях осуществляется посредством использования «связанного» электролита, имеющего внутренние поры, позволяющие свободного перемещаться ионам газов от одного электрода аккумулятора к другому.

Основными способами «связывания» электролитов в настоящее время являются:

Использование пористого заполнителя, пропитанного жидким электролитом, в качестве которого может применяться, например, стекловолокно (технология AGM — Absorptive Glass Mat).

Использование электролита гелеобразной консистенции (технология Gelled Electrolite — GEL и Dryfit).

С целью улучшения технических характеристик, производители АКБ часто применяют гибридные технологии, сочетающие достоинства описанных выше технологий. Герметичные аккумуляторы могут быть также снабжены клапанами для сброса лишнего давления и пламезащитными пробками. Главным преимуществом герметичных аккумуляторов перед классическими является практическое отсутствие текущего технического обслуживания при эксплуатации аккумуляторов в течение всего срока службы, а также возможность их установки в обычных помещениях с естественной вентиляцией.

Конструктивные исполнения

Для получения высокого выходного напряжения отдельные аккумуляторные банки соединяют последовательно или параллельно. Производимые в настоящее время батареи могут содержать в одном корпусе несколько соединенных последовательно аккумуляторных банок. Финальное напряжение таких АКБ будет соответствовать одному из значений, предусмотренных стандартом: 2 В, 4 В, 6 В, 12 В или 24 В.

Факторы, влияющие на срок службы АКБ

Заводы-производители АКБ занимаются постоянным совершенствованием технологии изготовления, стремятся продлить срок их службы. Выпускаемые в настоящее время батареи имеют срок службы свыше 10 лет. Однако, необходимо учитывать, что достигнуть заявленного срока службы можно только при условии соблюдения определенных условий эксплуатации (температура в помещении, зарядный ток, максимальное количество циклов заряда / разряда). В противном случае срок «жизни» аккумулятора может существенно сократиться. Вот почему батарейные комплекты считаются одним из самых уязвимых мест систем бесперебойного электропитания. Так, например, для компенсации тока утечки (саморазряда) свинцово-кислотный аккумулятор должен постоянно заряжаться (находиться под зарядным напряжением). При этом превышение зарядного напряжения всего на 200 мВ от оптимального значения в расчете на одну банку может вызвать существенное увеличение зарядного тока и привести к нежелательным химическим реакциям (ускоренная коррозия решеток, расход электролита) и в результате к уменьшению ожидаемого срока службы АКБ. Тоже самое происходит при изменении температуры окружающей среды.

Принимая во внимание данную особенность свинцово-кислотных батарей, компания N-Power, впрочем, как и прочие производители ИБП, принимают дополнительные меры для достижения оптимальных режимов эксплуатации батарейных комплектов. Микропроцессорные блоки, управляющие работой ИБП, осуществляют постоянный контроль состояния батарей и при изменении температуры регулируют зарядный ток, подбирая оптимальное значение. Не смотря на это, необходимо стремиться поддерживать определенный температурный режим в помещении эксплуатации ИБП и аккумуляторных блоков, так как температура окружающей среды напрямую влияет на остаточную емкость (отдаваемую мощность) АКБ, т.е. на время автономной работы системы в аварийном режиме.

Параметры батарейных линеек (цепочек из последовательно соединенных батарейных блоков) зависят в значительной мере от технического состояния каждой отдельной аккумуляторной банки. В процессе обслуживания ИБП необходимо регулярно измерять остаточную емкость батарей. Это позволяет заблаговременно обнаруживать и заменять деградирующие экземпляры, изъятие которых благотворно сказывается на сроке службы остальных блоков батарейных комплектов. Данные услуги оказываются специалистами сервисного центра компании N-Power.

График зависимости доступной ёмкости АКБ от температуры окружающей среды и тока разряда

График зависимости напряжения постоянного заряда АКБ от температуры окружающей среды

Выбор аккумуляторов

Количество и емкость аккумуляторных батарей рассчитывают на основании требуемого времени автономной работы при заданной максимальной нагрузке. Так же могут приниматься во внимание дополнительные факторы: ожидаемый режим работы, характер изменения нагрузки, диапазон изменения силы тока и напряжения, температура окружающей среды. Эти параметры

определяют требуемую ёмкость аккумуляторных комплектов, вычисляемую в ампер-часах (А•ч). Для облегчения расчета времени автономной работы все заводы-производители батарей приводят их разрядные характеристики. Это параметры, отражающие способность АКБ отдавать постоянную мощность (реже постоянный ток) в зависимости от следующих параметров: ёмкость батареи, время разряда, допустимое остаточного напряжения на аккумуляторной банке.

Производители

Специалисты компании N-Power предлагают широкий спектр батарейных комплектов на базе герметичных свинцово-кислотных необслуживаемых аккумуляторов, для комплектования различных моделей ИБП. Данные комплекты могут также найти применение в других отраслях, например: телекоммуникации, пожарные и охранные системы.

Аккумуляторные батареи Fiamm

Серия FG

Герметичные свинцово-кислотные необслуживаемые АКБ серии FG являются универсальными и могут с применяться с успехом для работы в буферном или циклическом режимах. Идеально подходят для работы с ИБП, системами защиты и безопасности, телекоммуникационным оборудованием, переносной измерительной аппаратурой, медицинскими приборами и другими техническими средствами.

Существенное снижение внутреннего сопротивление батарей достигнуто за счет использования пластин из высокочистого свинцово-кальциевого сплава усовершенствованной конструкции, а также применения особых композиционных материалов и высокопористых стекловолоконных сепараторов (технология AGV). Аккумуляторы серии FG обладают высокой энергетической концентрацией на единицу объема и длительным сроком службы. Герметичная конструкция корпуса батареи позволяет эксплуатировать их в любом положении, не опасаясь утечки электролита или снижения электрической ёмкости.

АКБ серии FG характеризуются хорошей способностью восстанавливаться после глубокого разряда и могут использоваться при температуре окружающей среды от -20 до +50°С.

Серия SLB

Батареи серии SLB (технология OGiV) обладают компактной конструкцией. Они существенно меньше по размерам и весу в сравнении с другими АКБ той же ёмкости. Их ожидаемый срок службы составляет 10 лет без существенной деградации технических параметров. Батареи серии SLB поставляются полностью заправленными и заряженными и могут устанавливаться как в батарейные кабинеты, так и на стеллажи, расположенные в обычных помещениях, не требующих обеспечения специальных условий. За счет этого снижаются первоначальные затраты и расходы на эксплуатацию.

АКБ серии SLB применяются могут применяться за пределами температурного диапазона -10 … +40°С. Однако, по аналогии с другими моделями их параметры и срок службы зависят от крайних значений температуры в помещении эксплуатации. Батареи серии SLB следует заряжать зарядным устройством с постоянным напряжением заряда. Рекомендуемым зарядным напряжением является 2.27 В ±1% на элемент при 20°С. При длительных температурных колебаниях необходимо регулировать величину зарядного напряжения в соответствии с рекомендациями завода-производителя. Предпочтительным методом заряда АКБ является метод IU (модифицированный метод постоянного напряжения) с максимальным напряжением на элементе 2.27 В ±1% и током 0.25 С10 ампер, что составляет максимум 25 ампер на 100 А•ч емкости. Для ускоренного заряда допускается (с соблюдением определенной предосторожности) зарядное напряжение 2.4 В на элемент при тех же значениях максимального тока. Батареи серии SLB обладают низкой величиной саморазряда: менее 2% в месяц при 20°С. Для оптимального хранения АКБ рекомендуется заряжать их не реже 1 раза в пол года или, если напряжение разомкнутой цепи достигнет 2.10 В на элемент.

Аккумуляторы Delta

Серия HR (5 лет), серия HRL 10 (лет)

Свинцово-кислотные АКБ серии HR и HRL представляют собой полностью герметичные блоки с внутренней рекомбинацией газа. Серия специально разработана для совместной работы с ИБП. Возможна эксплуатация батарей как буферном, так и циклическом режимах. Низкое внутреннее сопротивление позволяет разряжать аккумуляторы максимальным током, что особенно подходит для работы с ИБП.

Положительная пластина представляет собой диоксид свинца, отрицательная − свинец. Корпус и крышка выполнены из пластика (акрилонитрилбутадиенстирол − ABS), клапан из каучука, клеммы из меди, сепаратор стекловолоконный, в качестве электролита применяется раствор серной кислоты.

Технические особенности

Технология AGM позволяет выделяемому газу полностью рекомбинировать (99%)

Без ограничений на перевозки воздушным транспортом

Соответствие требованиям директивы UL

Возможность работы в любом положении

Свинцовые пластины, легированные кальцием, обеспечивают высокую плотность энергии

Длительный срок службы

Необслуживаемые, отсутствует необходимость доливать электролит

Низкий уровень саморазряда

Основными сферами применения являются ИБП, инверторные системы, телекоммуникационные объекты, альтернативная энергетика.

Вопрос ответ

Для чего нужен ИБП?

Нестабильное качество и сбои электроснабжения способны вывести из строя ответственное дорогостоящее оборудование. Помимо восстановления электропитания, ИБП обеспечивает стабильное и качественное электроснабжение в нормальных условиях, повышает качество сетевой электроэнергии путем регулирования, фильтрации, подавлением импульсных помех, вызываемых грозовыми разрядами. ИБП полностью защищает электрооборудование от рисков, связанных с электропитанием.

Какие бывают типы ИБП?

Существует три основных типа ИБП: Off-Line (резервного типа), On-Line (активного типа) и линейно-интерактивные.

Что такое Off-Line ИБП?

При нормальном напряжении питающей сети Off-Line ИБП не функционирует, нагрузка подключена напрямую от электросети. ИБП данного класса улучшает качество электроэнергии, так как фильтрует искажения и импульсные помехи. Такой источник требует определенного времени для перехода питания с сети на аккумуляторную батарею.

Что такое On-Line ИБП?

On-line ИБП обеспечивает питание нагрузки с выхода своего инвертора и использует линию байпаса только в случае аварии или перегрузки самого ИБП. ИБП данного типа обеспечивает практически нулевое время переключения, что крайне важно для электроснабжения микропроцессорного оборудования. Обеспечивает высокий уровень защиты и высокое качество электроснабжения.

Что такое линейно-интерактивные ИБП?

В нормальных условиях линейно-интерактивный ИБП питает нагрузку через линию байпаса, а инвертор служит зарядным устройством. При отключении напряжения сети инвертор питает нагрузку переменным током, преобразованным из постоянного тока батареи. Требуется некоторое время для переключения на работу от батареи.

Какие бывают сбои электроснабжения?

Низкое качество электроснабжения является основной причиной потери данных в компьютерных системах. Помимо аварийных отключений, к сбоям, влияющим на качество электроэнергии, относятся: провалы напряжения, импульсные помехи, перенапряжения, шумы, нестабильный уровень напряжения сети. Они приводят к отказам и сокращению срока службы оборудования.

Что такое провал напряжения?

Провал напряжения является достаточно распространенной проблемой электросетей. Это внезапное резкое снижение напряжения питающей сети с последующим его восстановлением, вызванное неисправностью сети. Провал напряжения приводит к сбоям в работе микропроцессорных устройств, компьютеров, повреждению файловой системы и потере данных. Кроме того, провалы напряжения способны значительно сократить срок службы оборудования.

Что такое несинусоидальность напряжения?

В процессе выработки, преобразования, распределения и потребления электроэнергии

имеют место искажения формы синусоидальных токов и напряжений. Источниками

искажений являются синхронные генераторы электростанций, силовые трансформаторы.

Что такое несимметрия напряжения?

Несимметрия трехфазного напряжения сети – это неодинаковая по разным фазам величина напряжения питания. Основными источниками несимметрии напряжений в трехфазных

системах электроснабжения являются как правило одно или двухфазные мощные потребители .

Что такое импульс напряжения?

Импульс представляет собой краткосрочное сильное повышение напряжения. Наиболее частой причиной его появления является грозовой разряд неподалеку от места расположения оборудования. В результате может быть выведено из строя высокочувствительное оборудование, а компьютеры могут потерять данные.

Что такое перенапряжение?

При отключении мощного силового оборудования может возникнуть коммутационное перенапряжение. Диапазон рабочего напряжения большинства электропотребителей рассчитан на подобную ситуацию. Но большое перенапряжение может повредить некоторые устройства или их микропроцессорные компоненты, привести к потере данных.

Что такое электрический шум?

Шумы могут быть вызваны различными причинами, включая грозовые разряды, коммутации в электросетях, работу генераторов. . Шумы могут привести к сбоям высокочувствительного оборудования и компьютеров или вызвать ошибки при выполнении программ.

Какие аккумуляторные батареи применяются в ИБП?

ИБП обычно комплектуются необслуживаемыми свинцово-кислотными батареями .

К достоинствам свинцово-кислотного аккумулятора относят его экономичность по сравнению с другими типами батарей и способность обеспечивать стабильность напряжения при изменении тока нагрузки и температуры окружающей среды.

Какой срок службы у аккумуляторов ИБП?

Срок службы аккумуляторных батарей ИБП обусловлен как режимом их использования так и внутренними химическими реакциями. Батареи будут стареть даже если ими не пользуются. Средний срок службы свинцово кислотной батареи составляет 2-3 года.

Требуется ли обслуживание аккумуляторных батарей?

Для нормального функционирования аккумуляторной батареи необходимо чтобы она периодически проходила циклы заряд-разряд. Если ИБП имеет функцию контроля состояния батареи, следует время от времени заряжать и разряжать АКБ.

Как определить необходимую мощность ИБП ?

Примерную мощность ИБП можно посчитать следующим образом:

1.Определите перечень подключаемого к ИБП оборудования.
2.Определите суммарный потребляемый ток оборудования
3.Определите, есть ли у Вас нагрузка с пусковыми токами (электродвигатели, кондиционеры, насосы). Кондиционер имеет пусковой ток 3-5 номинального потребления, обычный асинхронный двигатель 6-8 номинального потребления. Посчитайте потребление нагрузки с учетом пусковых токов.
4. Если нужно, определите запас мощности ИБП на перспективу.
Мощность ИБП примерно будет равна (сумме мощностей оборуд. +мощность на перспективу)Х 1,2
ИБП с учетом перегрузочной способности (часто до 150% на 30 сек) должен покрывать пусковые токи нагрузки

В каких условиях эксплуатируют ИБП?

ИБП обычного исполнения эксплуатируют при влажность в районе 0-85% без конденсации, и температуре 0-40°С.

В каких условиях хранить ИБП?

ИБП следует хранить в сухом, прохладном месте с полностью заряженной батареей. При температуре от 15 до +30 °C нужно подзаряжать батарею ИБП каждые шесть месяцев. При температуре от +30 до +45 °C — подзаряжайте каждые три месяца. При нарушении этих условий емкость батареи может снизится.

Что такое опция холодный старт ИБП?

Опция холодный старт (пиктограмма-значок снежинки) — это возможность сделать запуск источника при отсутствии напряжения в сети и запитать на время необходимых потребителей. У большинства современных устройств ИБП данная опция присутствует по умолчанию.

Какой срок хранения новых аккумуляторов ИБП?

Перед покупкой ИБП рекомендуется проверить дату производства аккумуляторной батареи. Если она произведена более года назад, то желательно найти более свежий вариант.

КАКОВА ПОСЛЕДОВАТЕЛЬНОСТЬ ВКЛЮЧЕНИЯ ИБП И ПОДСОЕДИНЕННЫХ К НЕМУ УСТРОЙСТВ ?

Рекомендуется соблюдать следующий порядок включения ИБП. Перед включением ИБП на всех устройствах, подключённых к нему, необходимо установить переключатели «ВКЛ-ОТКЛ» в положение «ОТКЛ». Затем включить ИБП и через 5…10 секунд включить необходимые устройства.

Насколько безопасно использование аккумуляторов ИБП?

Все используемые в ИБП кислотно-свинцовые аккумуляторы необслуживаемые, они полностью герметичны, поэтому у них отсутствуют вредные испарения. Их использование безопасно.

Что такое байпас — Bypass?

Байпас — это режим электроснабжения нагрузки сетевым напряжением в обход основной схемы ИБП. Переход устройства в режим байпас выполняется автоматически или вручную. ИБП со схемой On-Line автоматически переходят в режим байпас при перегрузке выходных цепей или возникновении внутренних неисправностей. Возможность ручного перевода ИБП в режим байпас предусмотрена на случай проведения его технического обслуживания без отключения нагрузки.

Поставляется ли с ИБП программное обеспечение?

Как правило, программное обеспечение поставляется вместе с ИБП. Программное обеспечение позволяет осуществлять контроль входных и выходных параметров ИБП, вести дневник событий и многое другое.

В чем разница между ИБП и сетевым фильтром?

Сетевой фильтр лишь защищает подключенных к нему потребителей от помех в электросети. Для того чтобы не только защитить оборудование от скачков напряжения, но и обеспечить питание оборудования в случае отключения электроэнергии, требуется применить ИБП. Часто в них встраивают сетевые фильтры.

В каких исполнениях выпускаются ИБП?

ИБП применяются в различных системах — от настольных ПК до крупных центров обработки данных, поэтому они выпускаются в различных исполнениях.

Как влияет нагрузка ИБП на время работы от батарей?

При снижении нагрузки время работы от батарей увеличится. При снижении тока нагрузки в два раза время автономной работы ИБП увеличится примерно втрое.

Почему аккумулятор ИБП не держит заряд в автономном режиме ?

Вероятнее всего закончился ресурс работы аккумулятора. Вероятные причины — нарушения правил эксплуатации, неисправность схемы зарядки, повышенная температура в помещении. Следует заменить аккумулятор на новый.

Сколько аккумуляторных батарей можно подключить к ИБП?

Это зависит от мощности встроенной в ИБП схемы зарядки и требуемого времени автономной работы ИБП. Мощность схемы зарядки при необходимости можно увеличить.

В чем основные преимущества герметизированного аккумулятора?

Основным преимуществом герметизированного свинцового аккумулятора перед обычным является то, что он может устанавливаться вблизи электронного оборудования, так как не выделяет ядовитых паров кислотного электролита и смеси водорода с кислородом, которая является взрывоопасной. Герметизированный аккумулятор не требует доливок электролита, что упрощает эксплуатацию.

Как рассчитать время автономной работы ИБП ?

Примерный расчет времени автономной работы ИБП можно выполнить по специальной формуле:

Т = E • U / P, где

Е — показатель емкости АКБ (Ач)

U — показатель напряжения аккумулятора (В)

P — показатель мощности установки нагрузки ИБП (Вт).

Можно ли использовать источник бесперебойного питания для отопительного котла?

Для энергоснабжения котельного оборудования применяется ИБП с чисто синусоидальной формой выходного напряжения. Это важно для нормальной работы системы управления котла, электродвигателей котлов и вентиляторов.

Стоит ли ИБП держать постоянно включённым в сеть электропитания?
Да, стоит — ИБП рассчитан на круглосуточный режим работы. Постоянно подключенный к сети ИБП нормализует напряжение потребителя и поддерживает аккумулятор в рабочем состоянии, что продлевает его срок службы.

Можно ли установить ИБП в неотапливаемом коридоре частного дома?

Не рекомендуется. В зимнее время гелевый электролит аккумуляторной батареи может замерзнуть и ИБП при отключении электросети не запустится.

Что будет, если на несинусоидальный выход ИБП подключить бытовые приборы?

Велика вероятность выхода из строя дорогостоящего инвертора ИБП. В каждом конкретном случае нужно внимательно изучить инструкцию по эксплуатации источника.

Допустимо ли на выход ИБП подключать ноль питающей электросети?

Можно подключить. В этом случае после ИБП рекомендуется установить УЗО.

Какова нормальная температура нагрева корпуса ИБП?

Если ИБП на ощупь горячий, так что невозможно держать руку, и при этом вентилятор не включается, источник следует отключить и проверить в сервисе. Термодатчик должен включать вентилятор при температуре внутри корпуса ИБП около 60-70 градусов.

Зачем нужен ИБП для котла.

Современная высокоэффективная система отопления с применение циркуляционных насосов и автоматики нуждается в бесперебойном электроснабжении. Во время аварийных отключений электроэнергии источник бесперебойного питания обеспечит энергозависимые элементы отопительной системы стабилизированным электропитанием, используя энергию, аккумуляторных батарей.

Нужен ли ИБП для квартиры?

В квартирах для защиты от сбоев и перегрузок электросетей в основном применяются ИБП небольшой мощности до 3 Ква. Обычно через ИБП подключается чувствительное к качеству электроснабжения оборудование: персональные компьютеры, высококлассные аудиосистемы, домашние кинотеатры, видеопроекционное оборудование, инженерные системы.

Можно ли подключить ИБП своими руками?

ИБП небольшой мощности для бытового оборудования можно подключить самостоятельно, следуя указаниям инструкции по эксплуатации. Это достаточно несложная процедура, так как в комплекте поставляются необходимые кабели для подключения к сети и нагрузке.

Более мощные сложные специализированные источники должен подключать персонал сервисного центра.

Существуют ли средства дистанционного мониторинга ИБП?

Может быть организован дистанционный мониторинг ИБП через локальную сеть или интернет. Управление источником бесперебойного питания производится через интерфейс RS232, соединяющий источник с компьютером или внешним адаптером, которые в свою очередь подключены к локальной вычислительной сети.

Какие наиболее распространенные неисправности ИБП?

К неисправностям ИБП приводят запыление, загрязнение внутренних поверхностей источника, повышенная температура в помещении. Во время эксплуатации ИБП происходит выработка батареями своего ресурса, высыхание смазки вентиляторов , потеря емкости электролитических конденсаторов. Часто выходит из строя инверторный преобразователь — в связи с регулярными перегрузками устройства, длительной работой в тяжелом режиме, в том числе с неисправными батареями, сбоями электросети, высоковольтными бросками напряжения.

Что делать, если ИБП не включается?

Для маломощных ИБП следует проверить, есть ли напряжение в сети, проверить защитный предохранитель, автоматический выключатель. При включении строго соблюдать порядок, изложенный в руководстве пользователя. Пробное включение производить только с отключенным кабелем нагрузки. Необходимо проверить, что нет перегрузки или короткого замыкания на выходе ИБП. Для источников средней и большой мощности при включении нужно нажать кнопку старта инвертора. Перед пуском трехфазных агрегатов проверьте порядок чередования фаз, убедитесь в исправности батарей и правильности их подключения. Проверьте суммарную мощность нагрузки, она должна быть меньше номинальной мощности ИБП.

Почему ИБП выключается во время работы?

Возможными причинами могут быть:

· Перегрузки на выходе ИБП;

· При отключениях в автономном режиме – выход из строя батарей;

· Короткие провалы напряжения в сети при старых батареях;

· Перегрев источника, попадание внутрь корпуса пыли, отказ вентиляторов;

Как производиться замена аккумулятора в ИБП?

Для выполнения замены аккумуляторов мощных источников бесперебойного питания нужно обратиться в специализированный сервисный центр. При замене батарей маломощных ИБП пользователь может самостоятельно выполнить эту работу. Для этого необходимо следовать рекомендациям, изложенным в руководстве по эксплуатации. При замене батареи ИБП не допускаются: переполюсовка, короткое замыкание клемм аккумуляторов, замыкание клемм ИБП, а также замыкание каких либо внутренних схем с внешней электросетью, неправильное соединение АКБ в батарейной линейке.

Как проводится тестирование ИБП в процессе эксплуатации?

При включении ИБП происходит автоматическое самотестирование агрегата по внутренней программе контроля основных параметров. Кроме того, конструкция многих источников предусматривает принудительное самотестирование, которое запускается нажатием кнопки «ТЕСТ» или командой через систему удаленного доступа. Дополнительный контроль функционирования ИБП можно выполнить при помощи органов управления (входной и выходной автоматы, переключатель «БАЙПАС» и т.п.).

Как проводить тестирование батарей?

Самым объективным способом проверки является комплексная проверка работы ИБП под нагрузкой путем отключения входного напряжения и измерения реального времени автономной работы от батарей. Сравнение времени автономной работы с паспортными показателями позволяет сделать вывод о состоянии батарейного комплекта.

Каков срок службы источников бесперебойного питания?

Средний срок службы ИБП составляет 15–20 лет и более. Главными факторами снижения ресурса всех электронных компонентов является высыхание электролитических конденсаторов и старение изоляции. Для поддержания мощных ИБП в исправном состоянии на всем протяжении срока службы требуется регулярное сервисное обслуживание. Срок службы батарей, установленных в ИБП зависит от их типа, а также условий эксплуатации (температура в помещении, количество циклов глубокого разряда–заряда). Срок службы необслуживаемых АКБ может составлять 3-5 лет и в течение срока эксплуатации источника аккумуляторы неоднократно подлежат замене.

Каков порядок утилизации отслуживших свой срок ИБП?

Утилизация ИБП состоит из утилизации электронного блока и утилизации батарей.

Аккумуляторные батареи содержат свинец, представляющий угрозу для окружающей среды и здоровья человека. Он подлежит извлечению и вторичной переработке. Выбрасывать АКБ в мусорные контейнеры категорические запрещается. Сдать аккумуляторы ИБП можно в любую специализированную организацию, имеющую соответствующую лицензию, занимающуюся сбором, утилизацией и переработкой батарей.

Отслужившие свой срок электронные модули ИБП содержат черные металлы (корпус, шасси), цветные металлы: медь, латунь (трансформаторы), драгоценные металлы (электронные компоненты, контакты), пластик и др. Блоки ИБП также подлежат сдаче в специализированную организацию.

Можно ли подключать автомобильные аккумуляторы к ИБП?

Для ИБП необходимо применять только специализированные аккумуляторы, предназначенные для работы в составе систем бесперебойного питания. Использование автомобильных аккумуляторов в ИБП приводит к негативным последствиям. Кажущаяся начальная экономия денежных средств при использовании автомобильных батарей в ИБП ведет к снижению надежности системы, уменьшению времени автономной работы и увеличению суммарных эксплуатационных затрат.

Что такое ИБП длительного резерва?

Стандартным временем автономной работы ИБП считается время 5–10 мин. Оно определяется необходимостью защиты оборудования от кратковременных отключений (1–3 мин и меньше) с последующим восстановлением, а также небольшим запасом для возможности штатного отключения нагрузки и сохранения информации. Иногда возникает необходимость защиты критичной нагрузки при более длительных авариях в электросети от нескольких десятков минут до нескольких часов. Для этих целей выпускаются источники бесперебойного питания мощностью свыше 30 кВА с внешними батарейными комплектами, которые способны работать в автономном режиме несколько часов. Они считаются устройствами для длительного резерва.

Что такое встраиваемый ИБП?

Встроенным ИБП ноутбуков, аварийных светильников и других подобных устройств является аккумулятор со схемами переключения и заряда. Выпускается также ИБП в специальном корпусе для монтажа в промышленную стойку. Многие компании производят такие модели. Для аккумуляторов, в свою очередь, также выпускаются специальные корпуса для промышленных стоек.

Почему при отключении напряжения сети и переключении ИБП на батарею иногда перезагружается ПК ?

Вероятна неисправность ИБП — слишком большое время переключения на батарею или же потеря емкости аккумуляторной батареи. Также возможна перегрузка ИБП.

Какой может быть уровень шума от ИБП ?

Обычно при работе ИБП уровень шума составляет не более 45 – 50 децибел. Шум от ИБП возникает из-за работы внутренних компонентов ИБП (например, вентилятора , срабатывание реле, выходных цепей устройства и т.п).

Перейти к полной версии
Перейти к мобильной версии

Источник бесперебойного питания

— определение с сайта TechTarget.com

Дата центр

От

Роберт Макфарлейн,
Шен Милсом и Уилке, ООО

Что такое источник бесперебойного питания?
Источник бесперебойного питания (ИБП) — это устройство, которое позволяет компьютеру продолжать работать хотя бы в течение короткого времени при отключении питания. Пока подается электроэнергия, она также пополняет и поддерживает хранилище энергии. Чем больше накопленной энергии, тем дольше может поддерживаться мощность, с практическими ограничениями, которые будут обсуждаться позже. Различия между системами ИБП заключаются в технологии, которая позволяет им выполнять свою работу.

Энергию можно хранить по-разному. Аккумуляторные батареи являются наиболее распространенными. Для простоты примеры и иллюстрации в этой статье будут основаны на этой технологии. Однако кинетическая энергия также может храниться в тяжелых вращающихся маховиках или энергия может храниться в виде топлива.

Какие существуют типы ИБП?
Наиболее часто используемый тип ИБП также является наиболее эффективным, его обычно называют с полным рабочим днем  или с полным двойным преобразованием ИБП. Для любого ИБП входное электропитание представляет собой переменный ток (AC), который также требуется для большинства информационно-технологического оборудования (ITE).

Аккумуляторы, с другой стороны, представляют собой устройства постоянного тока (DC), поэтому все ИБП аккумуляторного типа должны преобразовывать — или выпрямлять — входящий переменный ток в постоянный для зарядки аккумуляторов. ИБП также должен подавать переменный ток на ITE, поэтому мощность постоянного тока должна быть преобразована обратно в переменный ток с помощью устройства, известного как инвертор.

Эта статья является частью

В ИБП с двойным преобразованием мощность непрерывно проходит через выпрямитель, а затем через инвертор к ITE. Выходное напряжение и частота полностью изолированы от входного напряжения и частоты и не зависят от них. Они могут даже полностью отличаться от входных, поэтому технически эта система классифицируется как независимая от напряжения и частоты (VFI).

Независимо от напряжения и частоты: На рис. 1 ниже показана система VFI в нормальном режиме работы. Аномалии входной мощности решаются двумя способами. Устройство подавления перенапряжения (SPD) поглощает особенно сильные скачки напряжения. Они могут быть вызваны ударами молнии в линии электропередач, большие двигатели, используемые в лифтах или медицинском электронном оборудовании; сварщики или множество других источников. Но даже самые незначительные отклонения, в том числе провалы или провалы напряжения, никогда не передаются через ИБП VFI на выход.

Аккумуляторы

являются отличными амортизаторами электрических ударов, но они также поддерживают стабильное и постоянное напряжение на инверторе, который полностью ресинтезирует напряжение и ток, так что мощность, подаваемая на ITE, является чистой и стабильной. Подключение кондиционеров или других двигателей к ИБП, обслуживающему ITE, может исказить эту чистую выходную мощность, поэтому это не рекомендуется.

Обратите внимание на байпасную цепь вокруг ИБП. Мы рассмотрим это позже.

Батарея всегда находится в цепи при нормальной работе, выдавая небольшое количество энергии, когда это необходимо, например, во время отключения питания, поэтому не происходит ни малейшего прерывания выходной мощности.

При сбое питания от сети, как показано на рис. 2 ниже, батарея продолжает подавать накопленную энергию на инвертор, который продолжает подавать чистую энергию на ITE. Когда питание сети восстанавливается, энергия течет обратно через выпрямитель, питает инвертор и перезаряжает батареи.

Статический и сервисный байпас ИБП: ИБП не являются бесперебойными. Это электрические или механические устройства, поэтому они не только требуют текущего обслуживания, но и подвержены поломкам компонентов. По этим причинам все системы ИБП имеют встроенный байпас для направления поступающего питания вокруг системы и, при необходимости, непосредственно на ITE.

Высококачественный SPD все еще находится в цепи, но лишь немногим лучше, чем работа домашней электроники от разветвителя с защитой от перенапряжения. Он не остановит перебои в подаче электроэнергии или не справится с провалами или отключениями напряжения. В случае отказа ИБП байпас немедленно срабатывает как статический переключатель .

Когда с системой должен работать технический специалист, байпас включается вручную для обеспечения безопасности внутренних компонентов. Если сетевое питание отключается, когда ИБП находится в режиме байпаса, питание ITE прерывается. Любая установка только с одним ИБП имеет эту уязвимость. На рис. 3 ниже показан ИБП в режиме байпаса.

Обратите внимание, что основные всплески были удалены, но падение напряжения сохраняется.

Работа в экономичном режиме: Первый закон термодинамики, закон сохранения энергии, гласит, что энергию нельзя ни создать, ни уничтожить. Ни одно электрическое или механическое устройство не является эффективным на 100%, поэтому каждое преобразование несет потери, которые выделяются в виде тепла.

Системы ИБП

намного более эффективны, чем десять лет назад, и они сохраняют почти такую же эффективность от низкой до высокой нагрузки. Но потери есть и в выпрямителе, и в инверторе, которые устраняются, когда ИБП находится в режиме байпаса. Многие ИБП VFI теперь предлагают сложную версию байпаса, известную как 9.0030 экономичный режим (экономный режим) , как показано на рисунке 4 ниже. При необходимости ИБП в экономичном режиме может вернуться к полной работе VFI.

Когда потери в выпрямителе и инверторе устранены, мощность и затраты сохраняются до тех пор, пока не произойдет сбой питания и не потребуется полная работа ИБП. Некоторые пользователи настраивают систему на работу VFI в течение дня и автоматически переключают ее в экономичный режим ночью, если эти операции считаются менее важными. Эко-режим, как правило, очень надежен, но многие пользователи опасаются переключать режимы назад и вперед. Кроме того, КПД новых ИБП VFI находится в пределах 1% или менее от того, что может быть достигнуто в экономичном режиме, поэтому многие пользователи теперь считают этот альтернативный режим работы ненужным.

Обратите внимание, что ИБП с экономичным режимом включают высококачественные фильтры, которые также несут небольшие потери, и что при переключении режимов обычно возникает кратковременная нестабильность. Эффективность эко-режима является статистической, но она может составлять 99%, если сбои питания случаются редко и кратковременны.

Линейный интерактивный ИБП: Настоящий линейный интерактивный ИБП, также известный как независимый от напряжения (VI) , называется так потому, что выходная частота совпадает с входной. Они выглядят практически так же, как ИБП VFI в экономичном режиме, за исключением размера их выпрямителей и невозможности переключения в режим VFI.

Меньший выпрямитель нужен только для зарядки аккумуляторов, которые помогают поглощать аномалии и повышать мощность при провалах напряжения. Аккумуляторы полностью берут на себя управление при отключении электроэнергии. На рисунке 5 ниже показано, как батарея и инвертор помогают компенсировать колебания входного напряжения, работая параллельно с выходом.

На рис. 6 ниже показан линейно-интерактивный ИБП при сбое входящего обслуживания. Аккумулятор вступает во владение, как и в ИБП с двойным преобразованием, но байпас отключает электроэнергию от сети. Поскольку ITE большую часть времени работает от сети, второе преобразование через инвертор избегается до тех пор, пока не произойдет сбой питания, что устраняет один из компонентов потери эффективности.

Десять лет назад ИБП VI могли иметь преимущество в эффективности на 5% или более по сравнению с ИБП VFI, но огромные усовершенствования ИБП VFI сократили это значение до 1% или меньше.

Резервный ИБП: Рисунок 7 ниже обычно называется резервным ИБП и классифицируется как зависящий от напряжения и частоты (VFD) . Как и в ИБП VI, питание подается непосредственно на ITE, но аккумулятор и инвертор не включаются в цепь до тех пор, пока не произойдет сбой питания. Выход фильтруется, но не так стабилен, как настоящий ИБП VI.

Как показано на рис. 8 ниже, при сбое питания электросеть отключается от цепи, а батарея и инвертор включаются. Существует некоторая нестабильность переключения, но задержка достаточно коротка для большинства блоков питания компьютеров. .

Когда восстанавливается электроэнергия (от сети или от генератора), инвертор отключается, сетевое питание снова включается, а батареи заряжаются от выпрямителя, который намного меньше, чем в ИБП VFI или VI.

К сожалению, резервные ИБП или ИБП с частотно-регулируемым приводом иногда рекламируются как линейно-интерактивные. Важно точно знать тип ИБП. Международно признанные обозначения VI и VFD обеспечивают абсолютное различие, но не всегда используются производителями, особенно для небольших систем.

Механические и небатарейные системы ИБП
Существует три основных типа механических ИБП, два из которых также безбатарейные. Все три являются настоящими VFI или системами двойного преобразования, но промежуточное преобразование чисто механическое:

Комплекты мотор-генератор (МГ) объединяют двигатель с генератором. Двигатель эквивалентен выпрямителю в ИБП VFI, а генератор эквивалентен инвертору. Электроэнергия приводит в действие выпрямитель, который приводит в действие двигатель постоянного тока и заряжает аккумуляторы. При отключении электроэнергии батареи поддерживают работу двигателя, поэтому генератор продолжает подавать питание на нагрузку. Установки MG чаще используются для питания другого механического оборудования, такого как кондиционеры, чем для питания реальных ITE, хотя было время, когда они были довольно распространены на старых мейнфреймах.

Дизельно-роторные ИБП (DRUPS) аналогичны комплектам MG, за исключением того, что в них нет аккумуляторов (за исключением запуска генератора), а встроенный дизельный двигатель запускается и поддерживает питание в случае сбоя в сети. Маховик поддерживает вращение генератора достаточно долго, чтобы генератор стабилизировался, прежде чем механическая муфта прикрепит его к генератору. Опять же, они, как правило, используются больше для поддержания питания кондиционеров, чем для питания ITE. Их часто выбирают в качестве экономичной альтернативы отдельным генераторам, когда особенно важно поддерживать бесперебойное охлаждение.

ИБП с маховиком имеют сходство как с комплектами MG, так и с DRUPS, но с существенным отличием. Генератор приводится в действие электродвигателем, когда доступно питание от сети, но система включает только тяжелый маховик, чтобы поддерживать вращение генератора, обычно до тех пор, пока вспомогательный генератор не возобновит подачу питания. Маховик вращается на воздушных или магнитных подшипниках почти без трения в герметичном корпусе, который может поддерживать мощность в течение 30 секунд. Комбинированные блоки могут увеличивать продолжительность работы до нескольких минут, не выделяя тепла, характерного для других ИБП.

Коэффициент мощности ИБП: Коэффициент мощности (pf) представляет собой разницу между реальной мощностью и полной мощностью. Это очень неправильно понимают, но очень важно знать покупателю. Исторически сложилось так, что большинство крупных ИБП имели коэффициент мощности 0,8, что означало, что ИБП на 100 киловольт-ампер (кВА) мог обеспечить только 80 киловатт (кВт) реальной мощности. Большинство современных ИБП имеют коэффициент мощности от 0,9 до 1,0, что означает, что реальная мощность в кВт намного ближе или даже равна полной мощности в кВА.

Центральный и распределенный ИБП: Распределенный ИБП обычно означает небольшие ИБП, установленные в каждом шкафу оборудования, хотя иногда ИБП устанавливается в каждом ряду шкафов. Существуют небольшие ИБП VFI, но многие из них имеют конструкцию VFD или VI, поэтому важно знать, какая технология приобретается. Небольшие ИБП, монтируемые в стойку, часто имеют коэффициент мощности всего 0,7, поэтому ИБП, рекламируемый как 1000 кВА, может выдавать только 700 Вт. У них есть свое место, но обычно в ситуациях с одной или двумя стойками для оборудования, где централизованный автономный ИБП был бы неэкономичным.

Небольшие распределенные ИБП не всегда обслуживаются так же, как и более крупные системы, поэтому неисправные батареи часто остаются незамеченными, пока не становится слишком поздно.

Рекомендации по выбору и использованию систем ИБП
Существует несколько важных соображений по выбору системы ИБП, в том числе:

Модульность: Большинство современных аккумуляторных ИБП являются модульными. Они состоят из нескольких более мелких блоков ИБП и аккумуляторов, которые можно комбинировать по мере необходимости для обеспечения емкости, резервирования или того и другого. Больше нет необходимости перекупать в ожидании долгосрочного роста. Рама просто должна быть достаточно большой для долгосрочных ожиданий.

Реальные модули можно приобрести и установить по мере необходимости, а также можно установить один или два дополнительных модуля для обеспечения резервирования. Например, ИБП мощностью 100 кВт может иметь шесть модулей мощностью 20 кВт для обеспечения резервирования по схеме N+1. Емкость батареи может быть добавлена модульно таким же образом. Кроме того, модули в большинстве систем поддерживают горячую замену , поэтому неисправный модуль может быть удален и возвращен на завод, а замена отправлена в одночасье для установки пользователем без прерывания работы.

Как отмечалось выше, ИБП с маховиком также можно комбинировать по модульному принципу для увеличения размера, продолжительности работы и/или резервирования. Однако они должны добавляться и обслуживаться обученным персоналом.

Ступенчатая функция: Когда на электрическое оборудование внезапно воздействуют большие нагрузки, питание может на мгновение стать нестабильным, например, когда электричество восстанавливается в домах и свет мерцает, или когда большие двигатели включаются и свет на мгновение тускнеет. Это вызывает наибольшую озабоченность при работе с резервированием ИБП 2N, поскольку при выходе из строя одного ИБП требуется, чтобы второй ИБП мгновенно принял на себя всю нагрузку.

Это также вызывает беспокойство в ИБП с частотно-регулируемым приводом, где полная нагрузка передается на инвертор при сбое питания, и может быть проблематичным в системах VI или в системах, работающих в экономичном режиме. При оценке больших систем ИБП важно, чтобы инженер-электрик получил данные о переходных нагрузках от поставщиков ИБП, сравнил их и объяснил результаты владельцу.

Батареи и срок службы батарей
Аккумуляторы — это развивающаяся технология, особенно из-за их более широкого использования в электромобилях. Батареи тяжелые, поэтому всегда следует проверять прочность конструкции пола. Сегодня широко используются три типа батарей:

Залитые свинцово-кислотные или мокрые аккумуляторы являются самыми дорогими, но имеют самый длительный срок службы — обычно 25 лет и более. Однако для них требуются отдельные противопожарные помещения с канализацией для кислоты, сигнализацией обнаружения водорода, вытяжными вентиляторами, станциями для промывки глаз, дренчерным душем и защитным снаряжением. Они также являются самыми тяжелыми, требуют регулярного обслуживания и обычно используются в самых крупных и сложных установках.

Свинцово-кислотный клапан с регулируемым клапаном (VRLA) , также известные как герметичные элементы, используют пастообразный электролит вместо жидкости и содержатся в герметичной упаковке с небольшими вентиляционными отверстиями. Они заряжаются медленнее, чем мокрые элементы, чтобы избежать выделения водорода, поэтому их можно использовать в любом месте без специальной конструкции или защиты. Гарантия обычно составляет 10 лет, но фактический срок службы часто составляет всего 3-5 лет в зависимости от местной стабильности электропитания и частоты частичной разрядки и перезарядки батарей. Аккумуляторы VRLA с более длительным сроком службы доступны по более высокой цене, но обычно должны быть указаны. VRLA несколько менее тяжелые, чем мокрые ячейки.

Ионно-литиевые (Li-ion) — это новейшие доступные батареи, которые можно использовать без специальных помещений или конструкции в большинстве юрисдикций. Возможно, до сих пор есть города, которые считают их опасными, но их химический состав и конструкция совершенно отличаются от тех, что загорелись в сверхкомпактной электронике. Литий-ионные батареи меньше и легче, чем VRLA, их можно частично разряжать и перезаряжать без ухудшения характеристик, и ожидается, что они будут иметь более длительный срок службы, чем VRLA. Однако они все еще слишком новы для долгосрочных данных.

Срок службы батареи: Системы ИБП выделяют тепло, независимо от типа батареи, поэтому существует ограничение на то, как долго ИБП может работать без кондиционирования воздуха. Фактический предел зависит от таких факторов, как размер помещения, другое оборудование и тепловая нагрузка здания, но общепринятое правило составляет от 30 до 60 минут.

В какой-то момент ИБП перегреется и перейдет в самозащитное тепловое отключение. Таким образом, без генератора для перезапуска охлаждения более длительное время работы от батарей является пустой тратой места и денег и значительно увеличивает стоимость замены батарей, особенно при использовании батарей VRLA. Выход из строя одной батареи требует замены всей цепочки, иначе другие элементы выйдут из строя преждевременно. Если ИТ-персонал заботится о упорядоченном отключении, это лучше сделать с помощью функции, доступной на большинстве крупных ИБП, которая отправляет сигнал по сети для отключения ITE, когда срок службы батареи достигает заданного уровня.

С генераторами ИБП часто настраиваются на несколько минут автономной работы от батареи. Генераторы качества должны запускаться и стабилизироваться в течение нескольких секунд, но иногда требуется более длительное время, чтобы обеспечить время на случай, если генераторы не запустятся. В этом не должно быть необходимости при использовании резервных генераторов.

Комплекты батарей: Чаще всего выходит из строя батарея. Поэтому в наилучшей конфигурации для обеспечения требуемой продолжительности работы используется как минимум два комплекта батарей.

Мониторинг и техническое обслуживание аккумуляторов: Многие новые системы ИБП включают средства мониторинга аккумуляторов сторонних производителей. Если они этого не делают, это должно быть указано как дополнительное требование. Аккумуляторы, как правило, выходят из строя, когда внезапно оказываются под нагрузкой, а именно тогда, когда они больше всего нужны. Существует несколько типов мониторов, и среди производителей ведутся споры о том, какой из них лучше, но любая система мониторинга предупредит о слабых или неисправных ячейках до того, как произойдет авария. Влажные камеры требуют регулярного обслуживания. Батареи следует заменять всякий раз, когда мониторинг указывает на слабую ячейку.

Трансформаторы и заземление: Обратите внимание, что на иллюстрациях ИБП не показаны ни входные, ни выходные трансформаторы. Трансформаторы когда-то были стандартными в электронных ИБП, но теперь их редко можно увидеть, что в значительной степени объясняет повышение эффективности. Устранение трансформаторов имеет еще одно потенциальное преимущество и два потенциальных недостатка:

Преимущество. Если входное и выходное напряжения совпадают, нет необходимости в полном циклическом байпасе, включающем трансформаторы, которого нет в сервисном байпасе.

Недостаток. Если входное и выходное напряжения должны различаться, трансформаторы требуются не только на входе или выходе, но и полный обходной байпас, включающий еще один трансформатор.

Недостаток. Отсутствует выходной трансформатор для изоляции нагрузки от ИБП. Поэтому инженер-электрик должен проявлять особую осторожность при проектировании системы заземления и решении проблем, связанных с устранением неисправностей, обычно называемых короткими замыканиями, которые могут вывести из строя выходные транзисторы ИБП. Это часто делается с помощью внешних распределительных трансформаторов в крупных распределительных устройствах.

Вопросы низкого качества электроэнергии и генераторов
ИБП

VI и VFD могут быть проблематичными из-за нестабильного питания. Поскольку перед устойчивым восстановлением питания обычно наблюдается одно или несколько мерцаний, в этих ИБП предусмотрена логика, которая не позволяет им вернуться к нормальной работе до тех пор, пока питание не стабилизируется.

ИБП

VI и VFD не следует использовать в местах с нестабильной подачей электроэнергии, поскольку они также имеют функцию блокировки, которая не позволяет им вернуться в нормальное состояние, если они переключаются туда-сюда слишком часто, что требует ручного восстановления. Та же проблема может возникнуть, если генераторы переключаются на нагрузку слишком быстро и то увеличиваются, то уменьшаются, пытаясь поглотить нагрузку.

Последнее обновление: май 2022 г.

Продолжить чтение Про источники бесперебойного питания (ИБП)

UPS предоставляет план Agile для модернизации устаревших приложений

Интеллектуальные функции ИБП для лучшего резервного питания

4 поставщиков ИБП для центров обработки данных для оценки

Исследователи обнаружили уязвимости в устройствах APC Smart-UPS

PDU-UPS развивается медленно, предлагает партнерам модульность

Углубитесь в проектирование и оборудование центра обработки данных

Обещание водорода: как топливные элементы могут питать центры обработки данных с низким уровнем выбросов углерода

Автор: Флер Дойдж

Бесперебойное питание в центре обработки данных: выбор между устойчивостью и безотказной работой

Автор: Флер Дойдж

Модульные системы ИБП

обеспечивают гибкие возможности управления питанием

Автор: Роберт Макфарлейн

Функции интеллектуального ИБП

для лучшего резервного питания

Автор: Джейкоб Раунди

SearchWindowsServer

Microsoft решит проблему нулевого дня Windows во вторник январского патча

Компания также выпускает пять исправлений, все из которых имеют рейтинг важности, для устранения уязвимостей в локальной среде Exchange . ..

Как использовать Microsoft Sentinel с Office 365 для поиска рисков

Продукт безопасности пытается выявить угрозы, исходящие от приложений и служб, а затем помогает предприятию с …

Как исправить блокировку учетной записи Active Directory с помощью PowerShell

Имея больше приложений и учетных данных, пользователи могут быть заблокированы в своих учетных записях после слишком большого количества попыток входа в систему. Научитесь использовать…

Облачные вычисления

Расходы на публичное облако и конкуренция возрастут в 2023 году

В 2023 году компании рассчитывают увеличить расходы на общедоступные облачные приложения и инфраструктуру, а также гиперскейлеры, у которых есть …

3 рекомендации по оптимальному размеру инстансов EC2
Инстансы

EC2 неправильного размера истощают деньги и ограничивают требования к производительности при рабочих нагрузках. Узнайте, как правильно подобрать размер EC2 …

Как выполнять и автоматизировать ротацию ключей в Azure Key Vault

Чтобы добавить еще один уровень безопасности, узнайте, как автоматически менять ключи в хранилище ключей Azure с помощью пошаговых инструкций…

Хранение

Amazon S3 теперь шифрует данные по умолчанию

AWS изменил настройку для новых корзин Amazon S3 для шифрования данных по умолчанию, что повышает уровень защиты данных и размещает …

Преимущества и недостатки хранения данных в облаке

Организации, которые хотят сократить расходы на локальное хранилище, могут рассмотреть возможность использования облачных технологий для упрощения моделей ценообразования и масштабируемости. Однако возьми…

Рост объемов данных поможет поставщикам систем хранения справиться с замедлением экономики

Экономика может замедляться, но зависимость от данных — нет — реальность, которая может помочь поставщикам корпоративных хранилищ преодолеть . ..

Комната ИБП – соответствующие правила пожарной безопасности

IFC 2015, Раздел 608

Раздел 608 применяется к системам стационарных аккумуляторных батарей с емкостью электролита более 50 галлонов для заливаемых свинцово-кислотных, никель-кадмиевых (Ni-Cd), и VRLA или более 1000 фунтов для литий-ионных и литий-металлических полимеров, используемых для резервного питания объекта, аварийного питания или ИБП.

Как определено в IFC 608.6.1, вентиляция помещения:

Вентиляция должна быть обеспечена в соответствии с Международным механическим кодексом и следующим: , система вентиляции должна быть рассчитана на ограничение максимальной концентрации водорода до 1% от общего объема помещения.
Должна быть обеспечена непрерывная вентиляция с расходом не менее 1 куб. м/кв. фут площади пола помещения.

Исключение: литий-ионные и литий-металлополимерные батареи не должны требовать дополнительной вентиляции, кроме той, которая обычно требуется для пребывания человека в помещении в соответствии с Международным механическим кодексом.

Два требования к вентиляции не являются разрешающим вариантом «или-или». Это противоречит требованиям NFPA 1.

Другие общие положения раздела 608 IFC включают следующее:

Должен предотвращать доступ посторонних лиц. Это может быть достигнуто либо размещением в отдельной комнате, либо в негорючих шкафах. Они могут располагаться в одном помещении с оборудованием, которое они поддерживают.

Должен обеспечивать контроль разливов и нейтрализацию аккумуляторов с сыпучим электролитом (т. е. залитых аккумуляторов). Конкретный порог не указан, но предполагается, что он применяется, если объем превышает 50 галлонов. Не требуется для VRLA или лития.

Должен быть надлежащий надзор за системой вентиляции.

Должна быть вывеска на двери.

Должен иметь детектор дыма.

Требуется защита от перегрева для батарей VRLA.

Литий-ионные и литий-металлические аккумуляторы

не требуют вентиляции.

NFPA 1-2015, Глава 52

NFPA 1 не так часто принимается муниципалитетами, как IFC. Хотя основные требования NFPA 1 в целом аналогичны требованиям IFC, технические положения NFPA 1 имеют существенные отличия, которые могут повлиять на конструкцию соответствующих систем вентиляции батарей. Эти требования следующие:

Глава 52 применяется к системам стационарных аккумуляторных батарей с емкостью электролита более 100 галлонов в зданиях с поливом или 50 галлонов в зданиях без полива для затопленных свинцово-кислотных, никель-кадмиевых и VRLA аккумуляторов или 1000 фунтов. для литий-ионных и литий-металлополимерных аккумуляторов, используемых для резервного питания объекта, аварийного питания или ИБП. Это значительно более низкий порог, чем в IFC.

NFPA 1, 52.3.6 Вентиляция указывает:

Для залитых свинцово-кислотных, залитых никель-кадмиевых и VRLA аккумуляторов должна быть обеспечена вентиляция помещений и шкафов в соответствии с Международным механическим кодексом и одним из следующих условий:

Система вентиляции должна быть спроектирована так, чтобы ограничивать максимальную концентрацию водорода до 1% от общего объема помещения во время наихудшего случая одновременной «форсированной» зарядки всех аккумуляторов в соответствии с общепризнанными стандартами. .

Должна быть обеспечена непрерывная вентиляция с расходом не менее 1 куб. м/кв. фут площади помещения или шкафа.

Этот язык обеспечивает значительно большую гибкость, чем IFC. К другим положениям Главы 52 относятся следующие, которые не рассматриваются в IFC:

При сборах, в учебных заведениях, местах содержания под стражей, в медицинских учреждениях, детских садах и т. д. аккумуляторные системы должны располагаться в помещении, отдельном от других частей помещения. здание и иметь 2-часовую огнестойкость.

Для литиевых батарей требуется защита от перегрева

.

Контроль разливов требуется, если в отдельных сосудах имеется более 55 галлонов или общая вместимость превышает 1000 галлонов.

Окружающая среда батареи должна контролироваться или анализироваться для поддержания температуры в безопасном рабочем диапазоне для конкретной используемой аккумуляторной технологии. Что касается аккумуляторов VRLA, они обычно рассчитаны на температуру окружающей среды 77˚F.
