Электрические станции и подстанции
Профильные дисциплины
Программа направлена на подготовку к актуальным и востребованным профессиям в сфере электроэнергетики — электрическим станциям и подстанциям. За время обучения формируются профессиональные компетенции для выполнения работ по проектированию, монтажу, наладке и технической эксплуатации оборудования атомных, тепловых, гидравлических, ветровых электрических станций и высоковольтных подстанций напряжением 6-1150 кВ. С первого курса изучение общепрофессиональных дисциплин сопровождается знакомством с объектами будущей профессиональной деятельности: электрическими станциями, подстанциями, пунктами диспетчерского управления, крупными промышленными предприятиями.
Ключевые особенности:
Формирование обязательных профессиональных компетенций выпускника сочетается с развитием универсальных навыков построения личной образовательной траектории, успешного карьерного роста, командной работы и владения деловым иностранным языком.
Профильные дисциплины
- Электромагнитные и электромеханические переходные процессы в электроэнергетических системах;
- Техника высоких напряжений;
- Системы релейной защиты и автоматики электрических станций и подстанций;
- Электрическая часть станций (ЭС) и подстанций (ПС), мониторинг и диагностика оборудования ЭС и ПС;
- Электроэнергетические системы и сети;
- Проектирование электроустановок электростанций и подстанций, оперативно-технологическое управление электрической частью станций и подстанций.
Профессии выпускников
- Инженер-проектировщик
- Инженер по монтажу электростанций (ЭС) и подстанций (ПС)
- Инженер по наладке оборудования ЭС и ПС
- Инженер по эксплуатации оборудования ЭС и ПС
- Инженер по эксплуатации оборудования электрических сетей, включая источники возобновляемой энергетики
Примеры тем выпускных работ
- Электрическая часть АЭС 4000 МВт с разработкой системы мониторинга состояния синхронного генератора;
- Электрическая подстанция 220/110/10 кВ с разработкой вопросов диагностики автотрансформатора 250 МВА;
- Расширение тепловой электрической станции до мощности 2400 МВт с разработкой релейной защиты синхронного генератора 500 МВт;
- Проектирование электрической части собственных нужд КЭС 1800 МВт;
- Ограничение токов короткого замыкания в электроэнергетических системах.
Аудитории и лаборатории
Места практик и трудоустройство
- ПАО «Россети»
- ПАО «Федеральная сетевая компания ЕЭС»
- АО «Системный оператор ЕЭС»
- ПАО «РусГидро»
- Объединенные генерирующие компании (например, ОГК-2 и др.)
- Объединенные генерирующие компании (ОГК-2, ОГК-6 и др.)
|
|
ГОСУДАРСТВЕННЫЙ
СТАНЦИИ (ПОДСТАНЦИИ) КОММУТАЦИОННЫЕ ТЕЛЕГРАФНЫЕ СИГНАЛЫ И ПРОЦЕДУРЫ
ГОСТ 24001-80
ГОСУДАРСТВЕННЫЙ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА
Постановлением Государственного комитета СССР по
с 01.07 1981 г. до 01.07 1995 г. Несоблюдение стандарта
Настоящий стандарт распространяется на коммутационные
1.1. Виды сигналов 1.1.1. Сигнал «Исходное состояние» предназначен для
1.1.2. Сигнал «Вызов» предназначен для уведомления
1.1.3. Сигнал «Подтверждение вызова» предназначен для
1.1.4. Сигнал «Приглашение к передаче категории абонента» предназначен для уведомления
1.1.5. Сигнал «Категория абонента» предназначен для
абоненты сети ПС — категория «1»; абоненты сети АТ-50 — категория «2»; абоненты сети ПД-200 — категории «3» и «4». 1.1.6. Сигнал «Приглашение к передаче номера абонента»
1.1.7. Сигнал «Номер абонента» предназначен для
1.1.8. Сигнал «Подключение» предназначен для перехода
(Измененная редакция, Изм. № 2). 1.1.9. Сигнал «Отбой» предназначен для разъединения
1.1.10. Сигналы «Подтверждение отбоя» и «Занято» — по ГОСТ
1.1.11. Сигналы «Повторная проба
1.1.12. Основные текстовые сигналы — по ГОСТ
(Измененная редакция, Изм. № 2). 1.2. Основные
1.2.1. «Исходное состояние» — сигнал, соответствующий
1.2.2. «Вызов» — сигнал, соответствующий стоповой
1.2.3. «Подтверждение вызова» — сигнал,
не менее 20 мс и не более 30 мс на выходе цепи
не менее 17,5 и не более 45 мс на входе цепи приема
1.2.4. «Приглашение к передаче категории абонента» -
не менее 20 мс и не более 30 мс на выходе цепи
не менее 17,5 мс и не более 45 мс на входе цепи приема
1.2.5. «Категория абонента» -
сигналам номеронабирателя или генераторов импульсов
сигналам номеронабирателя или генераторов импульсов
(Новая редакция, Изм.
1.2.6. «Приглашение к передаче номера абонента» -
не менее 20 мс и не более 30 мс на выходе цепи
не менее 17,5 мс и не более 45 мс на входе цепи приема
1.2.7. «Номер абонента» — сигнал, соответствующий
(Новая редакция, Изм.
1.2.8. «Подключение» — сигнал по ГОСТ
(Измененная редакция, Изм. № 1, 2). 1.2.9. «Отбой» — сигнал, соответствующий стартовой
1.2.10. «Подтверждение отбоя» — сигнал,
1.2.11. «Занято» — сигнал, соответствующий стоповой
не менее 165 мс и не более 240 мс на выходе цепи
не менее 140 мс и не более 260 мс на входе цепи приема
1.2.12. «Повторная проба 1» — сигнал, соответствующий
1.2.13. «Повторная проба 2» — сигнал, соответствующий
1.2.14. «Повторная проба 3» — сигнал, соответствующий
2.1. Исходное
2.1.1. Исходное состояние межстанционного участка
2.1.2. Исходное состояние устанавливается после
2.1.3. Исходное состояние должно сохраниться также при
2.2. Установление
2.2.1. Для установления соединения вызывающая станция
2.2.2. Вызываемая станция после приема сигнала «Вызов»
2.2.3. Вызывающая станция после
2.2.4. Вызываемая станция не ранее чем через 100 мс
2.2.5. В случае приема на вызываемой станции сигнала
2.2.6. Вызывающая станция после приема сигнала
2.2.7. Вызываемая станция после
2.2.8. Вызывающая станция после
250 мс — при передаче номера абонента сигналами
0 — при передаче номера абонента кодовыми комбинациями
(Измененная редакция, Изм. № 1). 2.2.9. При передаче номера абонента кодовыми
(Новая редакция, Изм.
2.2.10. Вызывающая станция после передачи сигнала
2.2.11. После проключения соединения до вызываемой
(Измененная редакция, Изм. № 2). 2.3. Процедуры
2.3.1. Вызывающая и вызываемая станции переходят в
стоповых телеграфных посылок длительностью: на сетях АТ-50, ПС — не менее 8 мс; на сети ПД-200 — не менее 3 мс; стартовых телеграфных посылок длительностью: на сетях АТ-50, ПС — не более 300 мс, на сети ПД-200 — не более 700 мс. Соединение на сетях АТ-50, ПС должно также
(Измененная редакция, Изм. № 1). 2.4. Процедуры
2.4.1. Разъединение устанавливаемого соединения на
2.4.2. Разъединение установленного соединения на
2.4.3. Сигнал «Подтверждение отбоя» должен
2.4.4. После получения сигнала «Подтверждение отбоя»
2.5. Процедуры при
2.5.1. Отсутствие сигнала «Подтверждение вызова» 2.5.1.1. При отсутствии сигнала «Подтверждение вызова»
от станций АТА-К, АПС-К, АТ-ПС-ПД между собой и к
от станций АТА-К и АПС-К к станциям «Никола Тесла»; от станций «Никола Тесла» к станциям АТА-К, АПС-К,
от подстанций ПТС-К к станциям АТА-К и АТ-ПС-ПД
2.5.1.2. При отсутствии сигнала «Подтверждение вызова»
от станций «Никола Тесла» к станциям «Никола Тесла» и
от станций АТ-ПС-ПД и подстанций ПТС-К, АТА-МК-2,
2.5.1.3. При отсутствии сигнала «Подтверждение вызова»
2.5.2. Отсутствие сигнала «Приглашение к передаче
2.5.2.1. При отсутствии сигнала «Приглашение к
2.5.2, 2.5.2.1.
2.5.3. Отсутствие сигнала «Категория абонента» или
2.5.3.1. Если в течение 5000 мс после передачи сигнала
От станций, не оснащенных устройствами формирования
В случае приема сигнала «Категория абонента» на
2.5.3.2. Если в течение 5000 мс после передачи сигнала
От станций, не оснащенных устройствами формирования
2.5.3.3. После приема вызывающей
2.5.3.4. В случае непоступления сигнала «Подтверждение
СОДЕРЖАНИЕ
|
|
||||||
При этом
При

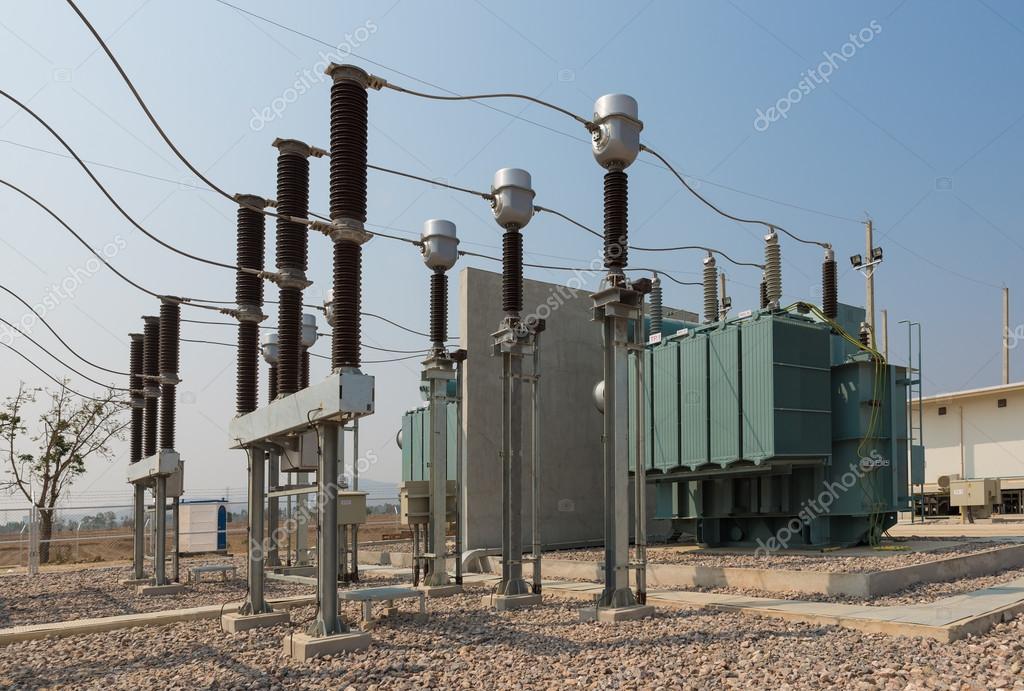

Различные типы электрических подстанций
Текущее потребление электроэнергии быстро растет, и задачей энергоподстанций является удовлетворение этого спроса.
Электроподстанция относится к электрической системе с высоким напряжением, целью которой может быть, среди прочего, работающее оборудование, такое как генераторы и электрические цепи.
Основной задачей является обеспечение бесперебойной подачи энергии или мощности от передающих сетей к потребителю. Таким образом, эффективное функционирование подстанций оказывает существенное влияние на бесперебойность электроснабжения.
Электрические подстанции бывают различных типов, каждая из которых имеет свой уникальный набор характеристик и возможности управления мощностью. Они также установили правила техники безопасности, которые гарантируют, что они несут ответственность за благополучие сотрудников.
Повышающая подстанция
Эта подстанция напрямую соединяется с производящей станцией, поскольку выработка электроэнергии происходит при более низком напряжении. Производящая станция увеличивает эти напряжения для достижения цели экономичной передачи электроэнергии на большие расстояния.
Кроме того, на этой подстанции могут быть установлены автоматические выключатели для включения и выключения цепей генерации и передачи. Обычно это происходит в случае аварийной ситуации, требующей отключения или перенаправления питания на ход или цепи.
Как правило, требования и потребности заказчика определяют величину напряжения, которое будет выходить из повышающей передающей подстанции.
Понижающая подстанция
Расположение этих подстанций в электрической сети различается. Такая подстанция является источником подпередающих и распределительных линий и используется в качестве связующего звена между различными компонентами сети.
Он также изменяет напряжение передачи на вспомогательную передачу для получения распределительной мощности, которая в определенных ситуациях может обеспечить электроэнергией промышленный объект. В остальных случаях эта мощность пойдет на распределительную подстанцию.
Вторичная подстанция
Вторичные подстанции расположены рядом с вторичными линиями электропередач рядом с обслуживаемыми ими потребителями.
Здесь напряжения находятся на низком уровне для целей распределения.
Распределительная подстанция
Основная роль распределительной подстанции заключается в распределении пониженной мощности. Эти напряжения предназначены для потребителей, в том числе домашних хозяйств и коммерческих зданий.
Кроме того, распределительная подстанция имеет определенные функции, облегчающие ее эксплуатацию и повышающие безопасность. Например, она снабжена высоковольтными проводами и токопроводящими жилами, в каждой из которых имеется одна нейтраль-земля и четыре жилы под напряжением.
Подстанция распределяет мощность по двум фазам; одно- и трехфазное напряжение. 3-фазная сеть несет около 34500 вольт, а однофазная распределяет около 19920 вольт.
Системная подстанция
Некоторые из этих станций не имеют силовых трансформаторов, в то время как другие предлагают услуги по обмену напряжением. Обычно эти подстанции служат конечными концами линий электропередач, идущих от распределительных устройств, а также источником электроэнергии для цепей, питающих трансформаторные подстанции.
В результате они имеют решающее значение для поддержания долгосрочной согласованности. Однако их строительство и эксплуатация обходятся дорого.
Подземная распределительная подстанция
Строительство подстанций в городских районах требует значительного пространства. Однако в большинстве городов не хватает места для подобных построек. По этой причине размещение подстанции внизу сводит к минимуму необходимое пространство.
Знающий поставщик услуг, отвечающий за строительство, может использовать пространство на уровне земли для других построек, таких как здания.
Фундаментальная концепция подземной подстанции состоит в том, чтобы обеспечить наилучшую возможную обычную подстанцию при минимальной площади над землей. Следовательно, для достижения наилучших результатов необходимо нанять профессиональную компанию с многолетним опытом.
Для получения дополнительной информации свяжитесь с нами сегодня!
ВСЕ О СЕТИ И ПОДСТАНЦИЯХ:
Q1) В чем разница между подстанцией и подстанцией?
Ответ) СЕТЕВАЯ СТАНЦИЯ : Слово сетка означает комбинацию.
Комбинация или взаимосвязь различных элементов энергосистемы, таких как генерирующие станции, линии электропередач, распределительные линии и т. д. В настоящее время в электросетях 64 электростанции. Каждая область имеет свою собственную сетевую станцию.
ПОДСТАНЦИЯ : Подстанция — это место, где линии передачи и распределения соединяются вместе. Разные производства, больницы, населенные пункты имеют свою подстанцию, откуда получают электроэнергию на 11кВ. Подстанция обычно содержит силовой трансформатор, который понижает напряжение со 132 или 66 кВ до 11 кВ.
Q2) Что такое питатели?
ANS) Фидеры в основном представляют собой проводники с большой пропускной способностью по току. Как следует из названия, они используются для питания или подачи электроэнергии в различные области. Фидеры соединяют подстанцию с разными участками, где электроэнергия должна подаваться к разным потребителям. По назначению и требованиям питатели делятся на следующие виды:
· Радиальный кормление
· Кольцевой фидер
· Параллельный фидер
· Сметный фидер
Q3) Каковы критерии выбора 33-11 кВ или 66-11 кВв?
Ответ ) Номинальная мощность подстанции определяется в соответствии с допустимой мощностью, расположением и назначением подстанции.
· Если нагрузка до 150 МВА, то проектируемая подстанция будет 132 кВ
· Если нагрузка до 80 МВА, то проектируемая подстанция будет 66 кВ
· Если нагрузка до 5 МВА, то проектируемая подстанция будет на 33 кВ
Таким образом, когда номинальная мощность подстанции составляет 66-11 кВ, это означает, что подстанция рассчитана на нагрузку 80 МВА при 66 кВ и будет распределять приемную мощность на 66 кВ
Таким образом, когда номинал подстанции составляет 33-11 кВ, это означает, что подстанция рассчитана на нагрузку 5 МВА при 33 кВ и будет распределять мощность на 11 кВ.
ANS) На сетевых станциях предусмотрена специальная аккумуляторная. Аккумуляторы на подстанции необходимы, так как они используются в качестве вспомогательного источника питания. Когда нет питания от главной станции, батареи используются для питания счетчика и другого оборудования. Они используются для обеспечения бесперебойного и надежного электроснабжения для управления распределительными устройствами и контроля состояния фидеров в случае сбоя питания

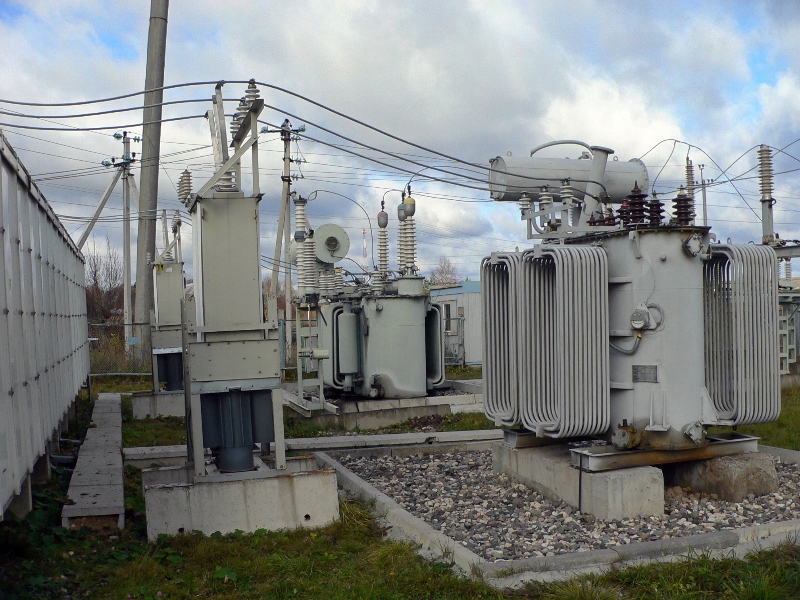

В5) почему мы используем камни вместо травы или песка на подстанции?
ANS) Существует множество причин использования камней на подстанции вместо песка или травы, потому что:
1) В силовом трансформаторе в качестве изолирующей и охлаждающей среды используется масло..jpg)
Если во время работы или при замене масла в трансформаторе происходит утечка масла, разлив масла может загореться, и это предотвращается использованием камней, уложенных на землю на подстанции.
2) Камни поглощают тепло, излучаемое радиатором при охлаждении трансформатора.
3) На равнинных участках, где растет трава, в траве будет образовываться влага, что приведет к протеканию тока утечки. Камни предотвращают это, не позволяя траве расти.
4) Во время короткого замыкания шаговой потенциал и потенциал прикосновения увеличиваются, поэтому для снижения этих потенциалов, когда операторы работают на подстанции, предусмотрены камни
ПРИМЕЧАНИЕ:
1) человека или животного при коротком замыкании называется ступенчатым потенциалом. Это приводит к протеканию тока в теле, что в конечном итоге приводит к поражению электрическим током.
В6) Подается ли электричество в наш дом из сети? Откуда сеть знает, какое количество электроэнергии нужно отправить в дом?
ANS) Электричество не подается в наши дома из сети, вместо этого оборудование в наших домах потребляет электричество из-за своего сопротивления.
Чем больше приборов, тем больше электроэнергии будет потребляться
Q7) что такое стальной портал на электростанции? И почему на стальном портале предусмотрена изоляция?
ANS) Стальной портал обеспечивает поддержку тяжелых линий электропередач. На портале используется изоляция, и каждый изолятор заземлен с обоих концов в целях безопасности, поскольку линии передачи проходят под высоким напряжением и имеют достаточный ток. Следовательно, эти кабельные линии не могут быть напрямую подключены к стальному порталу без изоляции 9.0003
Q8) каково назначение изоляторов, автоматических выключателей, разрядников, трансформаторов тока, трансформаторов напряжения на подстанции?
ANS) ТРАНСФОРМАТОР ПОТЕНЦИАЛА : Трансформатор напряжения измеряет напряжение в линиях электропередачи. К нему подключен контрольный кабель, так что если П.Т обнаружит какое-либо высокое или нежелательное значение напряжения через линии ТХ. Затем он может отправить управляющий сигнал на соответствующие реле и отключить автоматический выключатель, чтобы отключить питание в целях безопасности.
ИЗОЛЯТОРЫ : В обычных условиях закрыты. В случае какой-либо неисправности изолятор размыкается, и повреждений можно избежать. Они физически изолируют линию от источника питания. Они также могут быть открыты, если мы хотим выполнить какую-либо задачу по техническому обслуживанию.
ТРАНСФОРМАТОР ТОКА : Трансформатор тока измеряет ток в линиях электропередачи. У него также есть кабель, который предназначен для тех же целей, что и у PT (упомянутого выше).
РАЗРЯДНИКИ ДЛЯ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ : Разрядники для защиты от перенапряжений используются для предотвращения сбоев из-за неблагоприятных погодных условий. В случае сильных ударов молнии разрядник пропускает эти удары на землю, чтобы избежать больших потерь. Он также имеет всплеск
АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ : Они используются для разрыва цепи в случае неисправности или по причинам технического обслуживания.
В9) Почему нельзя ходить с ЗОНТОМ на станции, особенно в сезон дождей?
Ответ) Обычно, когда вы посещаете сетевую станцию 220 кВ или выше, вы можете почувствовать эффект индукции, вы можете почувствовать, что волосы на вашей руке автоматически поднимаются вверх из-за индукции.
