Подключение вентилятора от двух выключателей: Как правильно подключить вентилятор в двух комнатах с двухклавишного выключателя?

Содержание

обзор схем и советы по проведению монтажа

Бывает, примешь горячую ванну или душ, распаришься, расслабишься – самое время привести себя в порядок. Подходишь к зеркалу – а оно полностью запотевшее, и даже полотенце не может его осушить. Либо в туалете подолгу сохраняется запах от предыдущего посетителя или навязчивого освежителя воздуха. Знакомые ситуации? Решить такие проблемы поможет подключение вытяжного вентилятора в ванной и туалете, общего или двух отдельных.

Пренебрегать качеством вентиляции санузла не стоит, ведь это вопрос не только удобства, но и безопасности. Со временем вдоль ванной, по углам и в швах между кафелем заводятся плесень и грибок, опасные для здоровья человека. Полностью вывести их зачастую возможно только при капитальном ремонте, так что приобретение и установка вытяжного вентилятора окупаются с лихвой, предупреждая подобные проблемы.

В этой статье мы расскажем, как организовать систему принудительной вентиляции санузла, на что обратить внимание при покупке оборудования, как всё установить и подключить самостоятельно. Рассмотрим варианты схем подключения, подходящие для разных моделей вентиляторов и условий использования, а также дадим несколько полезных советов о вентиляции в ванной и туалете.

Содержание статьи:

Выбор вентилятора и способа запуска
Схемы подключения проводки вентилятора
- Устройства с выключателем на корпусе
- Подключение вентилятора к освещению
- Подключение через выключатель
- Включение в схему внешнего датчика
Порядок проведения монтажа вентилятора
Распространенные ошибки и дополнительные советы
Выводы и полезное видео по теме

Выбор вентилятора и способа запуска

На рынке представлено множество , в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли , функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.

Схемы подключения проводки вентилятора

Самая ответственная часть работ по монтажу системы вентиляции – подключение электрической проводки. От этого зависит корректность, эффективность и безопасность работы системы, а также удобство её использования. Не редко бывает, что установленным вентилятором в ванной никто не пользуется только потому, что его неудобно включать или выключать.

Разные схемы подключения, а также встроенные и внешние устройства позволяют автоматизировать управление вентилятором, либо минимизировать затраты на его установку.

Устройства с выключателем на корпусе

Недорогой и надёжный вариант – установка вентилятора со встроенным выключателем. Его можно подключить к розетке или напрямую к проводу, подающему электричество в квартиру, смотря что ближе.

Таким же образом подключаются самые дорогие модели, которые управляются пультом. Они также имеют кнопку отключения на корпусе – аварийную.

Однако, перед тем как подключить вентилятор напрямую к розетке, подумайте, будете ли вы каждый раз дотягиваться до кнопки или шнурка на корпусе агрегата? Ведь устанавливать его нужно под потолком, где скапливается пар. Конечно, шнурок можно удлинить – но это не эстетично, да и не всегда удобно.

Существуют и модели, изначально оснащенные вилкой для включения в розетку. Они выручают, если необходимость в принудительной вентиляции выявлена после завершения отделки

К преимуществам такого подключения можно отнести управление вентиляцией изнутри санузла – ведь по ПУЭ любые другие выключатели и органы управления электроприборами должны располагаться снаружи, в коридоре.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух

Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления

Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

Подключение через выключатель

Такая схема подключения наиболее универсальна, надёжна и распространена. По ней можно подключить любую модель вентилятора и управлять им вручную, независимо от освещения.

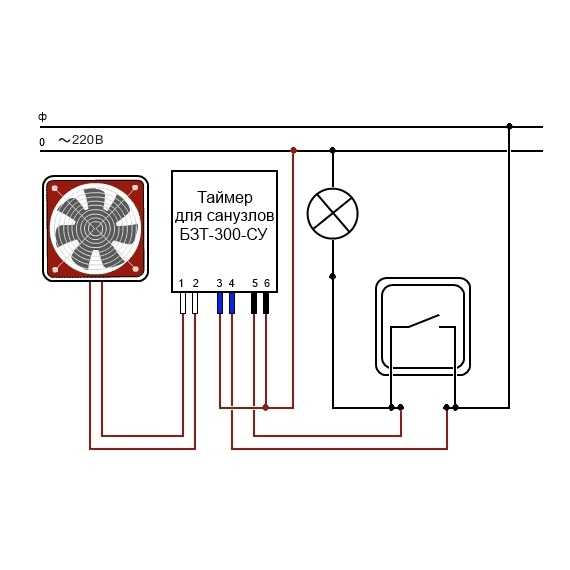

Подключение вентилятора с таймером проводится практически так же, как мы рассказывали в предыдущем пункте, о соединениях в распределительной коробке. Принципиальная разница в том, что фазовый провод вентилятора замыкается не вместе с фазой освещения, а по отдельности – к отдельным проводам двухклавишного выключателя.

Схема проводки вентиляции и освещения в санузле в целом выглядит так. Провода фазы обозначены красным, желтым и оранжевым цветами, синий – ноль, салатовый – заземление, если оно предусмотрено в вентиляторе

Чтобы подключить таким образом простые модели без встроенного таймера, достаточно подвести напрямую к вентилятору провод ноля из распределительной коробки, а фазу – от выключателя. Если уже установлен одноклавишный выключатель света, его , а провод от него до коробки- трёхжильным. К новой жиле и подключают фазовый провод для питания вентилятора.

Барахлить такая схема может чаще всего по одной причине: перепутаны фаза и ноль.

Как вариант, соединения могут быть выполнены непосредственно в углубленном подрозетнике – на работу схемы это никак не повлияет

Если в санузле при выключенном свете мигают диодные лампочки, а вентилятор с электронным управлением ведёт себя странным образом, есть смысл вскрыть распределительную коробку и ещё раз перепроверить наличие фазы на проводе, ведущем к выключателю.

Более подробно о том, как подключить вентилятор к выключателю читайте .

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

Убедиться, что провода, выведенные для вентилятора, обесточены.
Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка .

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Распространенные ошибки и дополнительные советы

Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.

Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:

Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
Для всех соединений проводов используйте , а не изоленту.
Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
Не пренебрегайте заземлением для металлических вентиляторов.

Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.

Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line — фаза напрямую из коробки

Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами. Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.

Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.

Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.

Кроме того, вытяжному вентилятору может понадобиться чистка. Поэтому рекомендуем ознакомиться также с пошаговой инструкцией по разборке и чистке устройства. Подробнее — переходите по .

Выводы и полезное видео по теме

Сооружение вентиляционного канала для автономной вентиляции туалета и ванной при наличии лишь одной шахты наглядно показано на этом видео:

Подключение простого вентилятора подробно описано здесь:

Подводя итог можно сказать, что самостоятельно обустроить эффективную систему вентиляции в квартире вполне возможно, но нужно быть внимательным и заранее всё тщательно продумать. Если же вы в своих силах не уверены, поручите дело специалисту, ведь ошибки в работе с электропроводкой могут привести к печальным последствиям.

А приходилось ли вам устанавливать вентилятор в ванной или туалете? Пожалуйста, расскажите, какой схемой подключения воспользовались вы и были ли сложности в монтаже? Оставляйте свои комментарии, делитесь опытом — блок для связи расположен под статьей.

Как подключить вентилятор в ванной к выключателю: схемы подключения

Для правильной установки вентиляционного устройства в ванной необходимо знать характеристики основных разновидностей вентиляторов и иметь навыки работы строителя и электрика. Чтобы качественно выполнить установку вентилятора и выключателя, должен быть составлен план и утвержден порядок действий, в противном случае без услуг специалистов не обойтись.

Содержание

Преимущества установки вентилятора
Что необходимо для установки принудительной вытяжки
Варианты подключения вытяжки
Установка вентилятора в вентиляционный канал
Монтаж выключателя для вытяжки
Соединение проводов в распределительной коробке

Преимущества установки вентилятора

Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.

Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

Монтаж выключателя для вытяжки

К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.

Перед подключением жил кабеля к выключателю необходимо снять клавиши и корпус. Одноклавишный выключатель имеет две клеммы: одна используется для подключения фазной жилы сети, а вторая — для подключения фазного вывода вентиляционного прибора.

В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

при включении вытяжки одновременно с освещением;
при использовании отдельного выключателя для вытяжки;
при использовании двухклавишного выключателя;
при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
Вторая выходная клемма используется для подключения прибора освещения ванной.

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Подключение потолочного вентилятора и освещения (со схемами)

Подключение потолочного вентилятора и освещения может показаться сложной задачей, но это не обязательно так. Обзоры Pro Tool содержат наглядное руководство и пошаговые инструкции по наилучшему соединению для конкретной установки потолочного вентилятора. ПО шкале от 1 до 10 уровень сложности этого проекта равен 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. д. вентилятор и свет определяют, как вы хотите управлять этим вентилятором. Для некоторых это будет любая комбинация: отсутствие переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и/или освещения) и наличие отдельных переключателей для освещения и вентилятора.

Инструменты, необходимые для подключения потолочного вентилятора

Правильные инструменты помогут проекту пройти гладко. Это также гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов. Пара настоящих инструментов для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.

Примечание автора: правила и советы по безопасности
При подключении потолочного вентилятора и освещения всегда важно следовать местным правилам и правилам. Для внутренних электромонтажных работ могут потребоваться разрешения. При работе с электричеством всегда помните об отключении питания, проверьте проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите панель управления, чтобы никто не мог случайно включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы все делаете правильно и в соответствии со спецификациями государственных и местных норм. Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.

Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый из них влечет за собой с точки зрения проводки и управления вашим потолочным вентилятором/светом. Четыре метода:

Потолочный вентилятор с электроприводом и/или освещение без каких-либо выключателей (без выключателей)
Включение света и использование тяговой цепи для вентилятора (один переключатель)
Использование одного и того же выключателя для включения обоих источников света и вентилятора (Один переключатель)
Включение освещения и вентилятора с помощью отдельных переключателей (Два переключателя)
Переключение света и вентилятора с помощью одного выключателя с питанием на выключателе (один переключатель)

1. Потолочный вентилятор с питанием и/или освещение без каких-либо выключателей (без выключателей)

Мы рекомендуем этот метод, когда вы просто не могу включить выключатель в комнату. Для этого требуется, чтобы у вас была возможность подать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с выключателями на шнурке для управления вентиляторами и световыми комплектами. Электропроводка этого типа электрического соединения выглядит следующим образом:

Как видите, это простое соединение подает питание как на вентилятор, так и на комплект освещения (дополнительно). Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Питание двигателя вентилятора обычно черного цвета, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на лампочки. Важно подключить этот провод, даже если вы не планируете использовать комплект освещения, поскольку это дает домовладельцу возможность добавить его позже, не снимая и не подключая вентилятор сверху.

Этот и последующие методы используются чаще всего. Им требуется только один выключатель света. Многие старые дома никогда не задумывались о подключении второго выключателя. В основном это произошло из-за того, что в домах не было потолочного вентилятора. В результате многим домовладельцам приходится использовать один переключатель для управления освещением и/или обоими параметрами потолочных вентиляторов. Проводка для этого типа электрического подключения выглядит так:

Как видите, мы переключили горячую линию, идущую к комплекту освещения, вставив выключатель. Многие люди используют простой 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю. Если вы сделаете это, обмотайте черной изоляционной лентой оголенный белый провод. Это указывает (вам или любому другому, кто будет работать над цепью в будущем), что это действительно «горячий» провод и не нейтральная линия.

Пока мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обмотать ею весь оголенный белый провод. Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам использовать тягу вентилятора, чтобы включать и выключать его. Это также позволяет использовать вентилятор независимо от положения настенного переключателя. Подсоедините нейтральный и заземляющий провода, и все готово.

Это небольшая адаптация описанного выше метода. Он переключает питание как для вентилятора, так и для комплекта освещения от настенного выключателя. Это позволяет включать и выключать вентилятор настенным выключателем (вместе со светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот метод подключения полностью зависит от вас. Некоторые предпочитают метод № 2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

Обратите внимание, что питание подается через переключатель. Оба двигателя вентилятора и светового комплекта получают питание от переключателя. Как и ожидалось, нейтраль и земля просто связаны вместе, и все в порядке.

4. Переключение света и вентилятора с помощью отдельных выключателей (два выключателя)
Это наиболее универсальный способ электрического подключения потолочного вентилятора с комплектом освещения. Это позволяет отдельно управлять вентилятором и освещением в комнате. Есть также множество действительно удобных переключателей, которые объединяют это двойное управление в одном аккуратном маленьком корпусе. Некоторые даже дают вам возможность приглушить свет — определенно приятное прикосновение! Когда речь идет о комбинированных диммерах/переключателях, которые вы можете использовать с вентилятором или вентилятором/светом, существует бесконечное множество вариантов.

Конечно, вы всегда можете просто подключить два однополюсных выключателя, и все готово. А вот как будет выглядеть электрическая проводка в этой ситуации:

Выглядит сложнее, но не парься. Основная идея заключается в том, что ваша линия электропитания питает оба коммутатора. Затем каждый переключатель питает либо вентилятор (черный провод), либо блок освещения (синий провод). На этом этапе осталось связать вместе все заземляющие и нулевые провода (соответственно). Имейте в виду еще раз, что мы предполагаем 12/2 с заземлением для линий, идущих к выключателям и от них, поэтому не забудьте четко обозначить их как «горячие» провода, обмотав черной изолентой белые концы.

Несмотря на то, что код устанавливает определенные положения, обычно существуют различные способы выполнения проводного соединения. Например, описанный выше метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы можете выполнить те же подключения с двумя переключателями, но с меньшими затратами:

Здесь вы используете один горячий (черный) провод для питания обоих переключателей. Это можно сделать, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы петля вокруг горячего терминала. Затем вы обматываете этот оголенный провод вокруг горячей клеммы первого коммутатора. Наконец, зачистите конец и подключите его ко второму переключателю. Горячие возвраты — это красный провод и белый провод, который вы заклеиваете черной лентой (на обоих концах), чтобы обозначить его как горячий провод.

Вы также можете перепрыгнуть заземляющий провод. Этот метод подключения проводов удобен тем, что устраняет необходимость в проволочных гайках. Это также упрощает схему подключения (и дает вам больше места для работы в коробке!)

Вот аналогичный способ сделать это, используя провод 12/3 с проволочными гайками вместо перемычки:

Это идентично к ситуации 3 выше. Однако мы хотели наметить различия в проводке, когда питание фактически подается на выключатель, а не на потолок. Мы обнаружили, что этот метод используется примерно в пятидесяти процентах случаев в старых домах. Особенно это происходит, когда электрическая проводка берет свое начало в подполье. Кроме того, в этом методе есть своего рода чистота.

Он также предлагает два полезных преимущества. Во-первых, провода одинаковые. У вас нет перемаркировки нулевых проводов. Во-вторых, этот метод подключения упрощает замену потолочных вентиляторов. Отключение питания на выключателе полностью отключает питание потолочной коробки. Обратите внимание, что мы по-прежнему рекомендуем отключить выключатель и проверить провода с помощью вольтметра, но, тем не менее, это стоит отметить.

Полезные советы
Перед началом работы обязательно проверьте источник питания, даже если вы уже отключили выключатель. Мы видели несколько случаев, когда к определенному потолочному ящику подключалось более одного источника питания. Каково же было наше удивление, когда мы зашли внутрь! Также важно отметить, что, хотя некоторые блоки питания поступают через коммутатор (а не сверху), описанная здесь базовая методика не меняется. Что изменилось, так это то, что вы можете безопасно отключить потолочный вентилятор, просто выключив переключатель. Это удобно при замене потолочных вентиляторов аналогичной моделью. Тем не менее, мы по-прежнему рекомендуем отключить выключатель, чтобы кто-нибудь не зашел к вам и не попытался включить свет!

Зачистка проводов

При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы. На рынке есть несколько инструментов: от простых инструментов для зачистки проводов за 2 доллара до более изящных инструментов для зачистки проводов с вырезами для кабелей 10/2, 12/2 и 14/2.

Не используйте проволочные гайки из комплекта поставки

Никогда не используйте проволочные гайки из комплекта поставки потолочных вентиляторов. Они почти никогда не имеют металлической внутренней обмотки и обычно меньшего размера. Это затрудняет их использование, если не делает их небезопасными. Вместо этого не забудьте взять небольшой ассортиментный набор в местном магазине товаров для дома или в хозяйственном магазине. Хотя обычно в этом нет необходимости, мы рекомендуем заклеивать гайки проводов лентой после того, как вы сделаете эти соединения. Проволочные гайки обычно очень надежны, но никогда не помешает добавить дополнительный уровень защиты, чтобы они никогда не раскручивались. Это просто хорошая привычка, и ее внедрение практически ничего не стоит с точки зрения времени или денег.

Вот и все, ребята!

Надеемся, что это руководство поможет вам установить потолочный вентилятор и выполнить все необходимые электрические соединения для его бесперебойной работы. Потолочный вентилятор украсит практически любую комнату. Это один из самых простых проектов, который действительно оказывает влияние на ваш дом. Это также может заставить вас выглядеть и чувствовать себя настоящим мастером на все руки.

Как подключить потолочный вентилятор к двум настенным выключателям

( Этот пост содержит партнерские ссылки, что означает, что я бесплатно получаю небольшую компенсацию для вас . Как партнер Amazon я зарабатываю на соответствующих покупках. Вы можете прочитать больше об этом здесь. Спасибо за поддержку моего блога!)

Ничто так не расстраивает, как моя попытка заменить все бело-золотые вентиляторы в моем доме 90-х годов. Что мне нравится в нашем доме, так это то, что у нас во многих комнатах есть потолочные вентиляторы. Большинство из них подключены к двум отдельным настенным выключателям — один для света и один для вентилятора. Мне нравится двойная функциональность, возможность запуска вентилятора во время просмотра фильма и, очевидно, использование света без включения вентилятора зимой! Мне нужно иметь возможность подключить потолочный вентилятор к двум настенным выключателям.

Большинство современных вентиляторов имеют гораздо больше функций, чем просто включение/выключение. Почти все вентиляторы, которые я купил, имеют различную скорость вращения, регулируемую подсветку, таймеры, специальные расписания и т. д. Мне нравятся опции, не поймите меня неправильно. Но я ненавижу тот факт, что из-за всех этих особенностей вентиляторы поставляются с пультами. Вы должны использовать эти пульты даже для использования основных функций. Это не работает для меня.

При установке в соответствии с инструкциями вентилятор можно подключить к одному настенному выключателю, который будет функционировать как одно целое — включение/выключение питания. Это не включение/выключение света. Это просто питание, и все настройки, которые были установлены в последний раз, сработают. Чтобы не бубнить о том, почему эти пульты отстой, я резюмирую здесь:

5 причин, по которым потолочные вентиляторы с пультом дистанционного управления являются худшими:

Если вы потеряете пульт, вы не сможете изменить настройки прибора. Это означает, что если Марк выбросит пульт в стирку с нашими простынями (как он сделал с нашим пультом от телевизора), то любая настройка, которая была включена последней, станет постоянной. Я не доверяю процессу получения сменного пульта, пока я живу без света в своей спальне в течение месяца.

3-секундная задержка при включении света, даже если это была последняя настройка. Дистанционный приемник в блоке вентилятора замедляет подачу электричества достаточно , чтобы вы это заметили и возненавидели.

Вы должны иметь пульт для изменения настроек. Например, физически держать его в руке. Я не могу представить себе жизнь, в которой я всегда знаю, где находится пульт. Я даже не куплю машину, если это означает, что мне придется копаться в сумочке, чтобы найти ключи. Должна быть разблокировка без ключа и запуск без ключа. Моему вентилятору тоже нужен безключевой запуск.

Ресиверы, которые подключены к настоящему вентилятору, такие большие и громоздкие, что вы должны засунуть их вместе со всеми проводами в потолочную коробку. У меня до сих пор нет решения для этого без потери всей функциональности различных настроек вентилятора, но это все еще причина, по которой вентиляторы с пультами дистанционного управления отстой.

«Но вы можете закрепить пульт на стене и использовать его как настенный выключатель» ХАХАХАХА АБСОЛЮТНО НЕ . (Я представляю доказательства->)

Я как бы сильно переживаю по этому поводу.

если вы не могли сказать…

Вот как я установил потолочный вентилятор с дистанционным управлением на два настенных выключателя-

без потери функциональности переключателей или вариантов скорости вращения вентилятора!

Правовая оговорка об ограничении ответственности DIY Electric

Этот сайт предназначен только для информационных целей. Электричество опасно и может привести к травме или СМЕРТЬ а также другие материальные потери или повреждения, если они используются или сконструированы ненадлежащим образом.

Следующие шаги описывают общий процесс сборки, модификации и установки потолочного вентилятора. Все технические характеристики потолочных вентиляторов различаются, и при установке светильника следует следовать инструкции, прилагаемой к потолочному вентилятору. Любые модификации вашего потолочного вентилятора, описанные в этом посте или другие, опасны и увеличивают риск получения травмы или СМЕРТЬ , а также утрата или повреждение имущества. По крайней мере, это приведет к аннулированию гарантии на прибор.

Если вы чувствуете, что у вас недостаточно знаний по электромонтажу или опыта выполнения электромонтажных работ своими руками, ПОЖАЛУЙСТА, поступайте разумно и доверьте установку вентилятора лицензированному электрику. НЕ ПЫТАЙТЕСЬ ПРОВОДИТЬ ЛЮБЫЕ ПРОВОДКИ, если вам не хватает необходимых знаний и понимания. ЗА ЛЮБУЮ ВОЗНИКНУЮ ОПАСНОСТЬ ЯВЛЯЕТСЯ ЕДИНСТВЕННАЯ ОТВЕТСТВЕННОСТЬ ПОЛЬЗОВАТЕЛЯ.

ШАГ 1: Отключите питание

Начните с отключения питания на выключателе и проверки его отключения с помощью бесконтактного тестера напряжения.

ЭТАП 2. Распаковка вентилятора и подготовка к установке

Протяните электрические провода от двигателя через нижний стержень, а затем вкрутите нижний стержень в резьбу в верхней части двигателя. Продевание проволоки может быть немного сложным, если вы используете длинный стержень.

Если ваши провода застревают, используйте длинный твердый предмет, чтобы протолкнуть их. Выберите предмет, который поместится внутри стержня (например, кол садовника или выпрямленную металлическую вешалку для одежды), и прикрепите провода к предмету, прежде чем протягивать провод через центр.

Навинтите нижний стержень на двигатель так, чтобы он был туго затянут, а отверстия в нижнем стержне и двигателе совпали. Вы можете немного ослабить нижний стержень , если отверстия не совпадают в самом узком месте. Поместите металлическую шпильку в отверстие и закрепите ее шплинтом (выглядит как невидимка!). Затяните все винты вокруг кольца, чтобы зафиксировать нижний стержень на месте.

Наденьте крышку муфты (закрывает верхнюю часть двигателя) на нижнюю тягу, затем наденьте кожух и кольцо кожуха (они закрывают электрическую коробку в потолке). Пока вы не закончите установку, навес и кольцо будут просто лежать на моторе.

В верхней части нижнего стержня вверните заземляющий провод в стержень и установите на место подвесной шар.

ШАГ 3. Установка монтажного кронштейна на потолочную коробку

ПРЕДУПРЕЖДЕНИЕ. Во избежание возгорания, поражения электрическим током или других травм устанавливайте вентилятор только в розеточную коробку или опорную систему, отмеченную как допустимая для поддержки вентилятора, и используйте монтажный кронштейн. винты, поставляемые с выпускной коробкой.

Прикрепите монтажный кронштейн к розетке на потолке, надежно затянув винты, прилагаемые к розетке, через кронштейн в потолок.

ШАГ 4: Повесьте вентилятор на кронштейн

Осторожно поднимите узел двигателя вентилятора до монтажного кронштейна и поместите подвесной шар в гнездо монтажного кронштейна.

ШАГ 5: Подготовка приемника и пульта дистанционного управления

Следуйте инструкциям по подготовке пульта ДУ и приемника. Во многих случаях эти два компонента имеют кодовые переключатели, которые позволяют им взаимодействовать друг с другом. В инструкциях, прилагаемых к вашему вентилятору, указано, какой код следует установить для этих переключателей на каждом компоненте.

Следующий шаг описывает процесс модификации заводских электрических компонентов потолочного вентилятора для его установки на два настенных выключателя. Любые модификации потолочного вентилятора, описанные в этом или другом шаге, опасны и увеличивают риск получения травм или СМЕРТИ , а также потери или повреждения имущества. По крайней мере, это приведет к аннулированию гарантии на прибор.

Если вы чувствуете, что у вас недостаточно знаний или опыта в электромонтаже, обратитесь к лицензированному электрику для установки вентилятора.

Перед выполнением следующего шага я рекомендую подключить вентилятор в соответствии с указаниями, чтобы обеспечить правильное подключение и устранить любые другие неисправности вентилятора перед изменением проводки. как описано в вашей инструкции. Для угловых потолков вам нужно наклонить шар вентилятора/вешалки, чтобы ресивер вошел в прорезь.

Чтобы можно было подключить потолочный вентилятор к двум настенным выключателям, потолочный вентилятор должен иметь определенные провода. Вентилятор, который вы покупаете, должен иметь приемник с 3 проводами, идущими от двигателя к приемнику, чтобы вентилятор мог управляться с помощью пульта дистанционного управления и двух настенных выключателей. Если ваши провода разделены, необходимо внести изменения только в соединения. Если они сгруппированы (например, как у меня на рисунке ниже), соедините сгруппированные контакты вместе. Обрежьте провод, идущий ОТ двигателя вентилятора, который идет на свет (в моем случае этот провод синий). Обязательно оставьте достаточно места с каждой стороны разреза и закройте конец провода, предназначенный для приемника, пластиковой гайкой.

ШАГ 7. Выполните электрические соединения

С помощью пластиковых гаек скрепите указанные ниже провода вместе. Убедитесь, что нет свободных прядей или соединений.

Предполагается, что черный провод управляет вентилятором, а синий — комплектом подсветки на вентиляторе. Ознакомьтесь с документацией, прилагаемой к прибору, для получения инструкций по правильному подключению.

От вентилятора к ресиверу
Если у вашего вентилятора сгруппированы провода, после обрезки светового провода вы просто присоедините их как обычно к сгруппированному проводу от ресивера. Если ваш вентилятор поставляется без сгруппированных проводов, подключите провода в соответствии с приведенными ниже примечаниями:
Черный провод присоединяется к черному проводу на приемнике.
Белый провод присоединяется к белому проводу на приемнике.

От ресивера к розетке
Черный провод «AC in L» подключается к Горячему проводу в розетке — подключен к выключателю, которым вы хотите управлять вентилятором. Этот провод чаще всего черный или красный. Мой черный.
Белый провод «AC in N» (который уже подключен к Белый провод от вентилятора) подключается к нейтральному проводу (белый) в выходной коробке.
Синий Провод от приемника закрывается пластиковой проволочной гайкой.

От вентилятора к розетке
Синий провод , который мы обрезали (свет), подключается к другому горячему проводу в розетке, подключенному к выключателю, которым вы хотите управлять светом (мой красный).
Зеленые провода (оба идущие от приемника и подсоединенные к нижней штанге) крепятся к Провод заземления (зеленый или неизолированный провод) в распределительной коробке.
Белый провод от вентилятора уже был подключен к нейтральным проводам (белый) от ресивера и распределительной коробки.

Теперь при включении одного выключателя пульт будет управлять светом. Другой переключатель будет включать и выключать вентилятор, а пульт дистанционного управления будет управлять скоростью вентилятора, расписанием и т. д., когда переключатель находится в положении ON.

ШАГ 8. Добавление лопастей вентилятора

Вставьте лопасти вентилятора в прорези в двигателе и совместите отверстия для винтов между ними. Закрепите лезвия тремя винтами. Повторите этот шаг для всех лезвий.

ШАГ 9: Добавьте свет

Следуйте инструкции по установке комплекта освещения. Мой вентилятор имеет монтажное кольцо, а также светодиодную подсветку. Подключите фонарь к вентилятору, затем привинтите монтажное кольцо и фонарь тремя винтами с замочной скважиной.

Осторожно поднимите стекло к вентилятору и поверните его по часовой стрелке, пока стекло не встанет на место. Не затягивайте слишком сильно.

ШАГ 10: Проверка вентилятора с помощью пульта дистанционного управления

Убедитесь, что все соединения работают, снова включив питание и подтвердив работу переключателей и пульта дистанционного управления. Если свет или вентилятор не работают, проверьте надежность соединений проводов. При возникновении проблем с функцией вентилятора или пультом дистанционного управления см. раздел «Устранение неполадок» в руководстве по эксплуатации.

ШАГ 11: Прикрепите навес к потолку

Помните навес, который мы оставили на вершине вентилятора в прошлом? Теперь, когда вы убедились, что вентилятор работает правильно (успех!!), закрепите навес над путаницей проводов на потолке. Во-первых, уберите все провода в потолочную коробку или поднесите их как можно ближе к приемнику. Будьте осторожны, чтобы не ослабить какие-либо проводные соединения во время этого шага. Поднимите навес к потолку и следуйте инструкциям, чтобы прикрепить навес к потолку. У моего вентилятора есть два крепежных винта и кольцо навеса, которое защелкивается на винтах для красивого законченного вида.

Вот оно! Готово! Бьюсь об заклад, это потрясающе, наконец-то понять, как подключить потолочный вентилятор к двум настенным выключателям.
