ТЭН для нагрева воды с терморегулятором - как использовать, подключить. Подключение тэна через терморегулятор


устройство, сфера применения, виды, подключение тэнов с терморегулятором

Как выбрать тэны для радиаторов отопления: конструкция, особенности монтажа, преимущество тэнов с терморегуляторомДаже при огромном выборе обогревателей любого типа на современном рынке тепловых технологий, тэны для радиаторов отопления по-прежнему востребованы, хотя первые модели этих устройств появились более ста лет назад.

Сегодня они обладают большей мощностью и безопасны, в отличие от аналогов конца XIX века, но работают по тому же принципу, что и «старички» из прошлого. Кроме того, что они переводят электроэнергию в тепловую энергию, нагревая при этом теплоноситель, электро тэны для отопления с терморегулятором отслеживают уровень нагрева воздуха в комнате, создавая комфортные условия для жизни.

Устройство и работа тэна с терморегулятором

По сути, любой тэн превращает обычную батарею, не зависимо от того, из чугуна, стали или алюминия она сделана, в электрообогреватель. В основе устройства трубка из металла, внутри которой закреплена спираль, помещенная в специальный изолирующий наполнитель, чтобы они не соприкасались друг с другом. Все это «упаковано» в защитную оболочку, что делает прибор полностью безопасным.

TJeNy dlja otoplenija s termoreguljatoromКроме основной задачи, электрический тэн с терморегулятором может выполнять функцию «антизамерзания», что весьма важно, когда в доме в зимний период никто не проживает. Чтобы теплоноситель не замерз в обогревательном контуре и не разорвал трубы, достаточно поддерживать температуру воздуха в комнатах на уровне +10°C, на что и настраивается терморегулятор. При этом происходит экономия электричества, так как промежуток включения/отключения прибора достаточно длительный.

Многие терморегуляторы для тэна оснащены функцией «турбо», которая необходима для быстрого прогрева помещения.

Принцип работы устройства достаточно прост и основан на разнице в весе, который имеют нагретый теплоноситель и холодный, создающие из-за этого однонаправленный поток. Тэн в радиаторе отопления вызывает «круговорот» жидкости, во время которого в нагретом состоянии она поднимается, а остывшем – опускается.

Специалисты рекомендуют, устанавливая нагреватель для батарей отопления в автономной системе, использовать трансформаторное масло в качестве теплоносителя, особенностью которого является практически мгновенный нагрев и очень медленное остывание. Это сделает отопление более экономным.

Достоинства тэнов и сфера использования

Использование нагревателей для батарей, как правило, обходится недешево, поэтому в большинстве случаев их применяют только как аварийное устройство на случай отключения отопления. Тэн для радиаторов отопления с терморегулятором способен исправить положение, так как регулирует включение/отключение прибора в зависимости от температуры воздуха. Среди других его преимуществ:

  • Электро тэны стоят недорого и полностью безопасны в использовании.
  • Их легко монтировать, для чего не потребуется ни вызов мастера, ни специальное разрешение от управляющей компании. Как правило, прибор имеет инструкцию по установке и эксплуатации, и если ее придерживаться, то проблем по монтированию не возникнет.
  • На заводах, где они производятся, каждый тэн в батарею отопления с терморегулятором проходит процесс хромирования и никелирования, что делает срок его эксплуатации достаточно длительным даже в условиях «неблагополучной» централизованной системы обогрева.
  • Эти устройства компактны и не испортят своим присутствием даже самый изысканный интерьер.
  • Наличие терморегулятора позволяет автоматизировать процесс обогрева жилья, снизив при этом затраты на электроэнергию.
  • Дополнительные функции, которыми оснащен тэн с терморегулятором, расширяют возможности радиаторов отопления.

К недостаткам прибора можно отнести:

  • Большие затраты электроэнергии, но только в том случае, если использовать его в качестве основного источника обогрева дома.
  • Так как в отопительной системе происходит достаточно быстрая циркуляция теплоносителя, то подключение тэна с терморегулятором не увеличит теплоотдачу радиатора. Это происходит из-за того, что он при работающем устройстве неравномерно нагревается.

Как правильно отмечают специалисты, тэн с регулятором температуры, особенно если он с электронным датчиком, может обойтись дороже масляного или инфракрасного обогревателя. Нужно все тщательно просчитать, прежде чем покупать и монтировать подобное устройство в отопительную систему.

TJeNy dlja aljuminievyh radiatorov otoplenijaСфера применения подобных приборов в основном сосредоточена в централизованной или автономной системе обогрева и в качестве средства для нагрева воды. Тэн водяной с терморегулятором представляет собой стержневое, капиллярное или электронное устройство, обеспечивающее нагрев воды в емкости.

Принцип работы подобного устройства отличается простотой и надежностью. Холодная вода, поступающая в емкость, проходит через спираль тэна и нагревается до уровня, который установлен на терморегуляторе. Как только температура воды достигает нормы, устройство отключается, когда она остывает, то происходит подключение к электросети.

Как монтировать тэн с термостатом в радиатор

Конечно, есть разница между тем, как выглядит тэн для чугунной батареи с терморегулятором и алюминиевых или стальных аналогов, но устанавливаются они по одной схеме:

  • Вначале радиатор подготавливается к работе, для чего отключается подача теплоносителя к нему и производится его полный слив.
  • Нижняя пробка откручивается, и вместо нее устанавливается тэн с терморегулятором для радиаторов.
  • Подача воды в радиатор восстанавливается и проводится проверка, насколько герметично закручен прибор.
  • После того, как батарея наполниться, можно подключать тэн к электросети и тестировать его работу.

Правила монтажа:

  • jelektricheskij tjen dlja radiatora otoplenijaПрежде чем покупать нагреватель для радиатора, нужно убедиться, что электропроводка в порядке и выдержит дополнительную нагрузку.
  • Нельзя держать возле тэна другие нагревательные приборы.
  • Не рекомендуется подключать прибор в переноску. Самым безопасным считается включение тэна через сетевой фильтр, который отключит его в случае сильных перепадов электричества.
  • Нельзя использовать радиаторы с включенным в сеть тэном для просушки мокрых вещей.
  • Категорически запрещено включать устройство, когда в радиаторе нет теплоносителя.

Это основные правила монтирования и техники безопасности, которые следует соблюдать при эксплуатации тэна с терморегулятором в радиаторе отопления.

Выбор нагревателя для радиатора

Чтобы устройство эффективно работало и было экономным, нужно подбирать его по нескольким параметрам.

  • Если электро тэны в батарею с терморегулятором приобретаются в качестве основного источника обогрева, то следует предварительно просчитать, какая у него должна быть мощность. Как правило, эталоном принята норма, что на 10 м2 требуется 1 кВт, но лучше учесть теплопотери в доме и регион, где он расположен.

Определяя мощность нагревателя, следует учитывать уровень теплоотдачи радиатора. Не стоит брать прибор, мощность которого более чем на 70-75% превышает тепловую мощность батареи отопления.

  • vybrat' TJeNy dlja radiatorov
    Обязательно следует приобретать устройство в соответствии с его совместимостью с металлом, из которого сделан радиатор.
  • Длина нагревательного элемента должна быть короче батареи не более чем на 10 см, поэтому следует измерить все ее секции.
  • Если тэн будет служить дополнительным источником тепла, то можно подобрать устройство со встроенным механическим термостатом, который стоит дешевле электронных аналогов. Последние оправдывают себя, когда нагреватель работает постоянно, хотя и стоят дороже.

Как правило, тэны для радиаторов отопления целесообразно устанавливать в том случае, если отопительная система не внушает «доверия» и имеет тенденцию отключаться в самые лютые морозы. В качестве аварийных устройств они действительно надежные и безопасные помощники. Чтобы ими воспользоваться, достаточно перекрыть подачу теплоносителя в отопительный контур, и включить их в сеть.

Полезное видео

Вконтакте

Facebook

Twitter

Google+

netholodu.com

Как подключить ТЭНы электрического котла.

Оглавление статьи

Приветствую вас, мои читатели! Этот пост я решил написать для тех, кто пытается разобраться с подключением электрического котла к проводке. Статья посвящена отопительным аппаратам, использующим ТЭНы в качестве нагревательных элементов. Про электродные котлы я напишу отдельно. Есть несколько вариантов выполнения этой операции и о них я расскажу ниже по очереди. Начинаем, как вы уже могли привыкнуть, от простого к сложному.

ТЭН и однофазная сеть. Что к чему прикрутить?

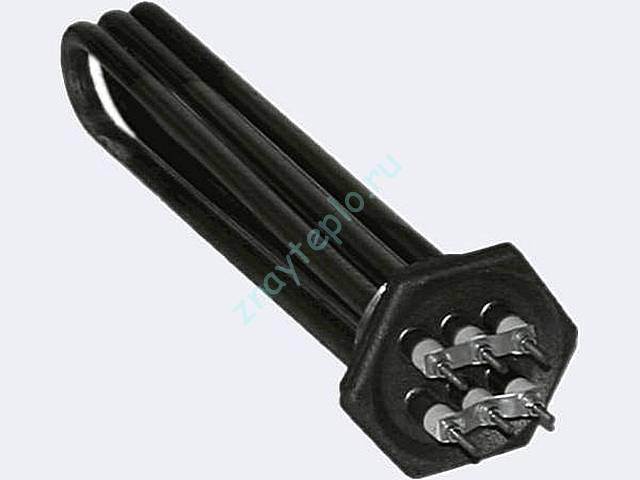

Этот случай характерен для дач и деревенских домов старой постройки. Для начала нужно вообще понять о чем идет речь и проще всего это сделать, смотря на следующий рисунок:

Как подключить ТЭНы электрического котла.

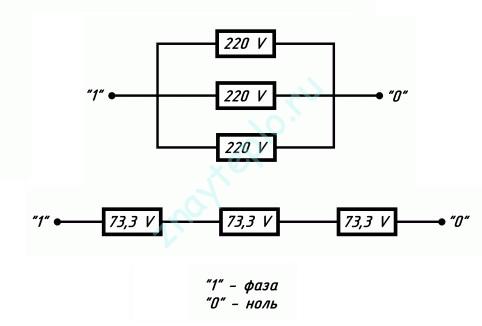

Итак, у однофазной электрической сети имеется два проводника — ноль и фаза. На самой же картинке изображено два способа включения нагрузки — параллельный и последовательный. Разнятся эти способы тем, как делится исходное напряжение между элементами. В большинстве случаев ТЭНы включают параллельно, чтобы не терять полезной мощности, последовательная схема подходит только для различных специфических случаев. Блок, подготовленный для подключения к одной фазе будет выглядеть так:

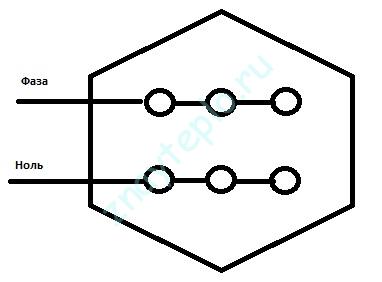

Как подключить ТЭНы электрического котла.

Как подключить ТЭНы электрического котла.

Еще стоит обратить внимание на выбор кабеля, но этого момента мы коснемся чуть позже, а теперь давайте переходить к трем фазам.

Два способа подключить ТЭН к трем фазам.

«Трехфазка» раньше была чем-то не очень нужным и понятным для простого обывателя, но в наше время она стала необходимостью для частного дома. Нужна она прежде всего для отопления электричеством. Поскольку электрический котел имеет большую мощность (в большинстве случаев больше 6 кВт), то при использовании одной фазы вам понадобится прокладывать проводку кабелем с большим сечением проводников. А это будет дорого стоить, особенно если жилы кабеля сделаны из меди. В трехфазной сети сечения проводников будут заметно меньше, по этой причине большинство современных электрических котлов подключаются к «трехфазке».  Теперь давайте поговорим про основные схемы подключения ТЭНов к такой сети.

Звезда.

Такой способ используется в том случае, если нагревательный элемент рассчитан на 220 В. Кроме этого, «звезда» требует, чтобы с щитка был заведен нулевой провод. Для пояснения рассмотрим следующий рисунок:

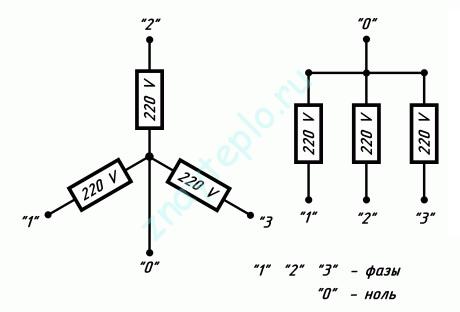

Подключение ТЭНов звездой

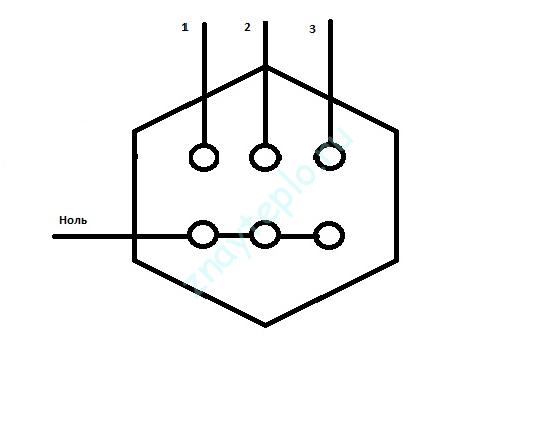

В данном случае, вместо двух перемычек будет одна. И подключаться она будет к нулю, а три оставшихся свободных конца будут подключены к соответствующим фазам. Если смотреть на гайку блока сверху, то выглядеть это все будет следующим образом:Как подключить ТЭНы электрического котла.

Треугольник.

Используется такой способ для подключения нагревательных элементов, рассчитанных на 380 В. Если вдруг вы решите ставить «треугольником» ТЭНы, рассчитанные на 220 В, то они просто сгорят. Не упустите этот важный момент. Главным отличием «треугольника» от «звезды» является отсутствие нулевого проводника. Тут есть только 3 фазы и больше ничего. Чтобы лучше понимать о чем идет речь, смотрим ниже:

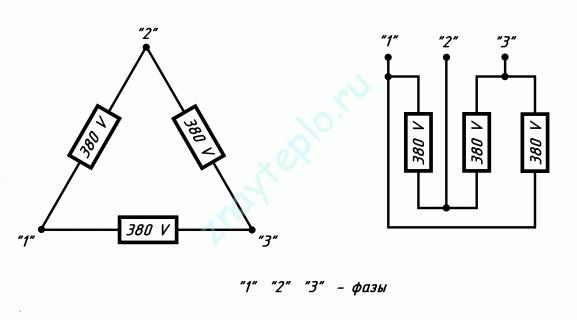

Подключение ТЭНов треугольником

На картинке все выглядит просто и понятно, а вот если начать соединять контакты на гайке блока, получится следующее:

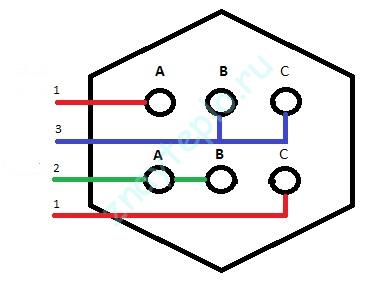

Подключение ТЭНов треугольником

Выглядит сложновато, но на самом деле не отличается ничем от верхнего рисунка. Цветными линиями и цифрами здесь обозначены фазы, а буквами нагревательные элементы блока.

Итоги статьи.

Подключение мощных электрических нагревательных приборов, таких как электрический котел, дело ответственное. Ошибки могут привести к тяжелым последствиям. Вплоть до выгорания проводки или пожара. Поэтому, если у вас нет соответствующих навыков, то вам лучше обратиться к электрику имеющему соответствующую группу допуска. Все действия, которые вы собираетесь делать, вы делаете на свой страх и риск. Помните об этом. На этом все, пишите вопросы в комментариях.





znayteplo.ru

Подключение ТЭНов электрокотла

В предыдущей статье, я рассказал о подключении блока управления электрокотла ZOTA – 12 к электросети дома, теперь, для завершения монтажа, осталось правильно подсоединить провода к ТЭН (трубчатым электронагревателям) котла, которые у этой модели расположены отдельно, в блоке нагревательных элементов - теплообменнике.

Как мы уже выяснили ранее, трубчатые электронагреватели здесь рассчитаны на напряжение 220 В, значит подключение к трехфазной сети выполняем по схеме «звезда». Другие возможные варианты подключения Тэн электрокотлов, а также информация о том, как определить какая схема подходит вам, представлены ЗДЕСЬ.

Так как мощность ТЭН достаточно высокая, очень важно, чтобы соединение питающих проводов с ними было максимально надежным. Поэтому советую строго придерживаться следующей схемы крепления проводов к выводам ТЭН, представленной в инструкции:

При подключении фазных проводов к выводам нагревателей, необходимо сперва накрутить гайку м4, затем кладется шайба, после чего одевается наконечник-кольцо питающего провода, затем снова идёт шайба, после чего пружинная шайба – гровер, и затем все зажимается гайкой М4.

Нулевой провод, затягивается болтом м8, в располагающемся в перемычке между контактами ТЭН отверстии, как показано на изображении ниже:



Теперь, когда к ТЭН электрокотла подключены фазные провода и ноль, осталось заземлить корпус подключённые провода к ТЭНам теплообменника. Для этих целей у котла ZOTA слева у блока нагревателей приварен болт, к которому и подключается заземляющий проводник.

Кстати, обязательно читайте нашу статью, где показано строение ТЭНов, их основные типы и области применения.

Защитное заземление можно взять с заземляющей клеммы блока управления, либо можно использовать отдельный проводник дополнительной системы уравнивания потенциалов (ДСУП).

На этом подключение ТЭН электрокотла завершено, осталось лишь установить защитный кожух на блок теплообменника.



Еще несколько слов стоит сказать о датчиках температуры воды и воздуха, их назначении и расположении.

На лицевой панели блока управления электрокотла, есть два регулятора с маркировкой– «воздух» и «вода».

Каждый из них имеет свою градуировку, цифры, обозначенные на ней это температура в градусах Цельсия.

Таким образом, вы можете выставлять требуемую температуру теплоносителя – регулятор «ВОДА» или температуру воздуха в помещении «ВОЗДУХ».

Принцип работы здесь следующий, как только будет достигнут хоть один из установленных этими регуляторами показателей, электрокотел отключится и включится вновь, когда показатели упадут.

Так автоматизируется работа котла, вам достаточно выставить нужные величины и включить его, дальше котел будет работать автономно, поддерживая тепло в доме не требуя при этом вашего участия.

Вот теперь я думаю понятно для чего необходимы датчики температуры. Так, например, датчик температуры воды, устанавливается непосредственно в теплообменник, в котором для такого случая предусмотрено посадочное место.

Либо, как вариант, можно просто прикрепить к трубе отопления:



Теперь температура теплоносителя контролируется с помощью датчика и котел будет работать, пока она не достигнет установленного уровня.

Аналогично работает и датчик температуры воздуха, он устанавливается в помещении и замеряет общую температуру в нем. Электрокотел, будет выполнять нагрев теплоносителя до тех пор, пока температура в помещении, где стоит датчик, не достигнет нужного уровня.

Электрокотлы различных типов, моделей и производителей зачастую отличаются по внутренней компоновке, наличию тех или иных элементов, систем автоматизации и т.д., но при этом общий принцип прокладки электропроводки, выбор типа и сечения кабеля, защитной автоматики, а также подключения остается неизменным.

Надеюсь, эта инструкция по подключению электрокотла к электросети, будет полезна не только при монтаже котлов ZOTA серии «econom», но и любых других.

Обязательно пишите свои вопросы, дополнения и замечания к статье, даже если вы столкнулись с проблемой при подключении к сети электрокотла другой фирмы. Нередко именно ваши комментарии позволяют дополнить статьи, исправить неточности, сделать их полезнее.

rozetkaonline.ru

ТЭН для нагрева воды с терморегулятором - как использовать, подключить

ТЭНы с терморегулятором для нагрева воды

Здесь вы узнаете:

Электрическое водонагревательное и отопительное оборудование получило большой спрос среди потребителей. Оно позволяет быстро организовать отопление и горячее водоснабжение с минимальными первоначальными затратами. Некоторые люди и вовсе создают такое оборудование самостоятельно, своими руками. А сердцем любого самодельного прибора становится ТЭН с терморегулятором.

Как правильно подобрать ТЭН и на что ориентироваться при его выборе? Параметров достаточно много:

  • Потребляемая мощность;
  • Размеры и форма;
  • Наличие встроенного терморегулятора;
  • Наличие защиты от коррозии.

Прочтя этот обзор, вы научитесь самостоятельно разбираться в ТЭНах с терморегуляторами и сможете выполнить их подключение.

Предназначение ТЭНов

Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.

В эту батарею встроен ТЭН с терморегулятором, с его помощью происходит отопление дома.

На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.

Также на базе ТЭНов создаются накопительные водонагреватели наливного типа. Фактически, это емкость с водой, наполняемая вручную. ТЭНы встраиваются и в баки летнего душа, обеспечивая нагрев воды до заданной температуры в плохую погоду.

ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.

Выбор ТЭНа

Выбирая ТЭН, необходимо уделить внимание некоторым деталям. Только в этом случае можно рассчитывать на удачную покупку, качественный нагрев, продолжительность срока службы и совместимость выбранной модели с баком для нагрева воды. бойлером или батареей отопления.

Форма и размер

На выбор покупателей представлены десятки моделей ТЭНов. Они имеют различную форму – прямые, круглые, в виде «восьмерки» или «ушей», двойные, тройные и многие другие. При покупке следует ориентироваться на применение нагревателя. Для встраивания в секции батарей отопления применяются узкие и прямые модели, так как места внутри достаточно мало. При сборке накопительного водонагревателя следует обратить внимание на объем и форму бака, и на основании этого выбирать подходящий ТЭН. В принципе, сюда подойдет практически любая модель.

Если нужно заменить ТЭН в уже действующем водонагревателе, необходимо приобрести идентичную модель – только в этом случае можно рассчитывать на то, что она поместится в сам бак.

Мощность

От мощности зависит если не все, то многое. Например, это может быть скорость нагрева. Если вы собираете водонагреватель небольшого объема, то рекомендуемая мощность составит 1,5 кВт. Такой же ТЭН сможет подогреть и несоизмеримо большие объемы, только делать это он будет очень долго – при мощности 2 кВт на нагрев 100-150 литров воды может уйти 3,5 – 4 часа (не до кипения, а в среднем на 40 градусов).

Если оснастить водонагреватель или бак с водой мощным ТЭНом на 5-7 кВт, то вода нагреется очень быстро. Но возникнет другая проблема – не выдержит домовая электрическая сеть. При мощности подключаемого оборудования выше 2 кВт необходимо прокладывать от электрического щита отдельную линию.

Защита от коррозии и накипи

Выбирая ТЭНы для нагрева воды с терморегулятором, рекомендуем обратить внимание на современные модели, оснащенные защитой от накипи. В последнее время на рынке стали появляться модели с эмалевым покрытием. Именно она и обеспечивает защиту нагревателей от солевых отложений. Гарантия на такие ТЭНы составляет 15 лет. Если подобных моделей в магазине не найдется, тогда мы рекомендуем к покупке электронагреватели из нержавеющей стали – они более прочные и надежные.

Наличие терморегулятора

Если вы собираете или ремонтируете бойлер или хотите оснастить ТЭНом батарею отопления, выберите модель со встроенным терморегулятором. Он позволит сэкономить на электроэнергии, включаясь только тогда, когда температура воды опустится ниже заданной отметки. Если регулятора не будет, вам придется самостоятельно следить за температурой, включая или отключая нагрев – это неудобно, неэкономично и небезопасно.

Как подключить ТЭН с терморегулятором

Теперь вы знаете, как и по каким параметрам выбираются нагреватели. Но как выполняется подключение? Для того чтобы подключить ТЭН с терморегулятором, необходимо выбрать провод с надежной изоляцией. Также уделяем внимание сечению – оно должно быть таким, чтобы провод смог обеспечить полноценное питание нагревателя и не расплавиться. Например, для нагревателя мощностью 3 кВт сечение провода должно составлять не менее 2,5 мм. Мы рекомендуем выбирать для подключения кабели с медными проводниками.

Не забудьте уделить внимание наличию УЗО – оно мгновенно отключит питание в случае неожиданного выхода ТЭНа из строя или короткого замыкания. УЗО необходимо ставить как можно ближе к самому нагревателю. Также следует обеспечить надежное соединение проводников с контактами ТЭНа (без «соплей» и хлипких контактов, которые могут искрить).
