Подключение светодиода к сети 220в через конденсатор: как подключить светодиод от сети 220 В

Питание светодиода через конденсатор

Порой возникает необходимость в подключении обычного, маломощного светодиода к переменному, сетевому напряжению вольт в роли светового индикатора. Казалось бы нет ничего проще, чем взять и поставить последовательно светодиоду обычный резистор, который бы ограничивал силу тока в данной цепи. Но не все так просто. В этой статье давайте с вами рассмотрим наиболее распространенные варианты такого подключения, после чего можно будет выбрать наиболее лучшую схему с учетом имеющихся достоинств и недостатков. Итак, первым вариантом все же будет схема, где последовательно к светодиоду подключается обычный резистор с нужным сопротивлением. Величину сопротивления можно вычислить по закону ома.

Поиск данных по Вашему запросу:

Питание светодиода через конденсатор

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Подключение светодиода к 220 вольтам, схемы, примеры (видео, калькулятор). 220 вольт диоды
• Подключение светодиода к 220 вольтам, схемы, примеры (видео, калькулятор)
• Схемы подключения светодиодов к 220В и 12В
• Низковольтные преобразователи напряжения для светодиодов
• Схема подключения светодиода к сети 220 вольт
• Радиосвязь

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 💡Мини «аккумулятор». Работа светодиода от конденсатора

Подключение светодиода к 220 вольтам, схемы, примеры (видео, калькулятор).

220 вольт диоды

Рассмотрим способы включения лед диодов средней мощности к наиболее популярным номиналам 5В, 12 вольт, В. Затем их можно использовать при изготовлении цветомузыкальных устройств, индикаторов уровня сигнала, плавное включение и выключение.

Давно собираюсь сделать плавный искусственный рассвет , чтобы соблюдать распорядок дня. К тому же эмуляция рассвета позволяет просыпаться гораздо лучше и легче. Про подключение светодиодов к 12 и В читайте в предыдущей статье, рассмотрены все способы от сложных до простых, от дорогих до дешёвых. Количество подключаемых LED диодов ограничено только его мощностью.

Резистор сопротивление не требуется. Во втором варианте стабильно только напряжение. Диод имеет очень малое внутреннее сопротивление, если его включить без ограничения Ампер, то он сгорит.

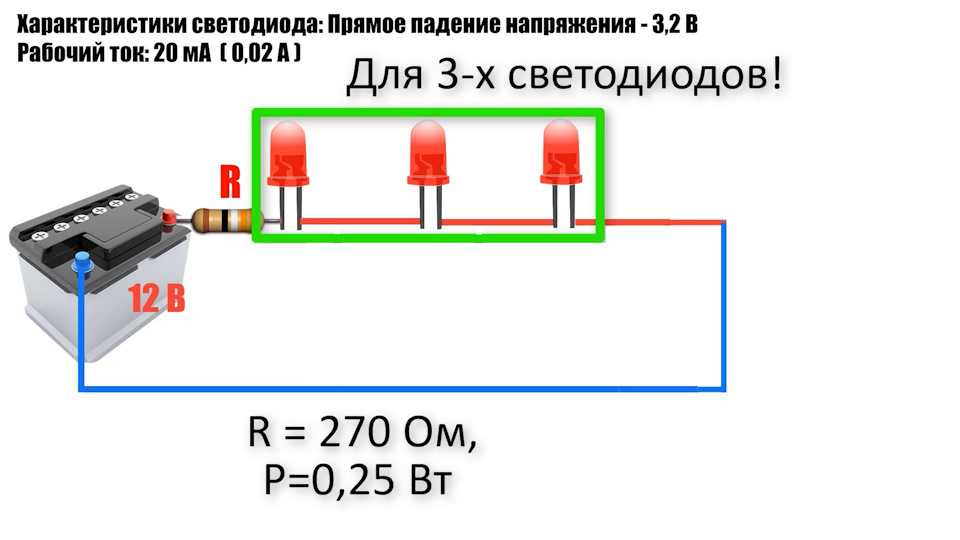

Расчет резистора для светодиода можно сделать на специальном калькуляторе. Разница кристаллов. Если вы используете недорогие LED элементы китайского производства, то скорее всего у них будет большой разброс параметров. Поэтому реальное значение Ампер цепи будет отличатся и потребуется корректировка установленного сопротивления.

Чтобы проверить насколько велик разброс параметров, необходимо включить все последовательно. Если характеристики отличаются сильно, то часть LED будет работать ярко, часть тускло. Это приводит к тому, что на некоторых элементах электрической цепи мощность будет выше, из-за этого они будут сильнее нагружены. Так же будет повышенный нагрев, усиленная деградация, ниже надежность. Для обозначения на схеме используется две вышеуказанные пиктограммы. Две параллельные стрелочки указывают, что светит очень сильно, количество зайчиков в глазах не сосчитать.

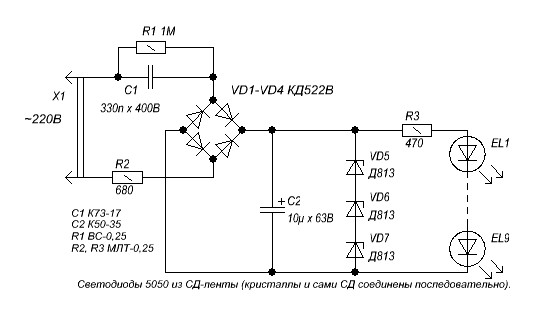

Для подключения к сети вольт используется драйвер, который является источником стабилизированного тока. Собрать драйвер на конденсаторе очень просто, требуется минимум деталей и времени.

Напряжение В снижается за счёт высоковольтного конденсатора, которое затем выпрямляется и немного стабилизируется. Она используется в дешевых светодиодных лампах. Основным недостатком является высокой уровень пульсаций света, который плохо действует на здоровье. Но это индивидуально, некоторые этого вообще не замечают. Так же схему сложно рассчитывать из-за разброса характеристик электронных компонентов.

Полноценная схема с использованием специализированных микросхем обеспечивает лучшую стабильность на выходе драйвера. Если у вас есть более менее подходящий стабилизатор, но сила тока меньше или больше, то её можно подкорректировать с минимум усилий.

Найдите технические характеристики на микросхему из драйвера. Чаще всего количество Ампер на выходе задаётся резистором или несколькими резисторами, находящимися рядом с микросхемой. Добавив к ним еще сопротивление или убрав один из них можно получить необходимую силу тока. Несколько примеров:. Простейшая схема стабилизатора тока для светодиодов состоит из линейной микросхемы LM или его аналогов.

На выходе таких стабилизаторов может быть от 0,1А до 5А. Основные недостатки это невысокий КПД и сильный нагрев. Но это компенсируется максимальной простотой изготовления. Для рассчёта сопротивления, задающего рабочий ток используйте калькулятор стабилизатор тока на LM для светодиодов.

Если у вас есть подходящий источник питания от какой либо бытовой техники, то для включения лучше использовать низковольтный драйвер. Они бывают повышающие и понижающие. Повышающий даже из 1,5В сделает 5В, чтобы светодиодная цепь работала. Понижающий из 10ВВ сделает более низкое, например 15В. В большом ассортименте они продаются у китайцев, низковольтный драйвер отличается двумя регуляторами от простого стабилизатора Вольт. Реальная мощность такого стабилизатора будет ниже, чем указал китаец.

У параметрах модуля пишут характеристику микросхемы и не всей конструкции. Еще они сильно греются, поэтому без системы охлаждения не держат более 1 Ампера. Без радиатора охлаждения выдерживают до 2,5А. Есть совсем миниатюрные модели на MP размером 22мм на 17мм. Чаще всего используются 12 вольт, вольт и 5В. Таким образом делается маломощная светодиодная подсветка настенных выключателей на В.

В заводских стандартных выключателях чаще всего ставится неоновая лампа. Другой вариант, это ставить одно мощное сопротивление на несколько LED. Но при выходе одного LED из строя увеличится ток на других оставшихся. На целых будет выше номинального или заданного, что значительно сократит ресурс и увеличит нагрев. Последовательное подключение при питании от в используют в филаментных диодах и светодиодных лентах на вольт.

Дополнительно используется только выпрямитель тока, для получения плюса и минуса. В лампах для дома обычно используется до 20 LED включенных последовательно, напряжение на них получается около 60В.

Максимальное количество используется в китайских лампочках кукурузах, от 30 до штук LED. Кукурузы не имеют защитной колбы, поэтому электрические контакты на которых до В полностью открыты. Соблюдайте осторожность, если видите длинную последовательную цепочку, к тому же на них не всегда есть заземление. Мой сосед схватил кукурузу голыми руками и потом рассказывал увлекательные стихи из нехороших слов. Маломощные трёхцветные RGB светодиоды состоят из трёх независимых кристаллов, находящихся в одном корпусе.

Если 3 кристалла красный, зеленый, синий включить одновременно, то получим белый свет. Управление каждым цветом происходит независимо от других при помощи RGB контроллера. В блоке управления есть готовые программы и ручные режимы. Единственное отличие, вместо 1 диода включена последовательная цепь из нескольких кристаллов. Мощные светодиодные матрицы имеют в своём составе множество кристаллов включенных последовательно и параллельно. Поэтому питание требуется от 9 до 40 вольт, зависит от мощности.

То есть он равен трём SMD, сделанным на этих же кристаллах. При параллельном включении с использованием одного резистора надежность будет ниже. Если один их кристаллов выходит из строя, то увеличивается сила тока через оставшиеся 2. Это приводит к ускоренному выгоранию оставшихся.

При использовании отдельного сопротивления для каждого кристалла, выше указанный недостаток устраняется. Но при этом в 3 раза возрастает количество используемых резисторов и схема подключения светодиода становится сложней. Поэтому оно не используется в светодиодных лентах и лампах. Наглядным примером подключения светодиода к 12 вольтам является светодиодная лента. Она состоит из секций по 3 диода и 1 резистора, включенных последовательно. Поэтому разрезать её можно только в указанных местах между этими секциями.

В RGB ленте используется три цвета, каждый управляется отдельно, для каждого цвета ставится резистор. Разрезать можно только по указанному месту, чтобы в каждой секции было по 3 SMD и она могла подключатся к 12 вольт. Здравствуйте уважаемые Знатоки. Мне нужно собрать 2 шт. LED светильник состоящий из 20 диодов по 3W, а второй из 40 диодов. Напряжение у каждого 3,,4 V, mA.

Драйверы на них получаются достаточно дорогие, посоветуйте как можно их подключить в сеть v. Тут представлены схемы без трансформатора через мост ну и там конденсаторы и резисторы. Подскажите её можно использовать для запитки фонаря, и как подобрать детали, Был бы очень признателен если бы кто то расписал как и что делать а главное из чего. Отвечает Друзь. Проще поставить диоды на Ватт или использовать линейки светодиодные.

Есть мощные диоды которые сразу подключаются в вольт. У них драйвер расположен на подложке вместе с диодом, получается недорого и просто. Подключил 4 потолочных светильника с Led Driver,но почемуто один самый первый или самый последний в цепи мигает при выключином свете.

Менял провода местами,менял блок,ничего не помогает. Может выключатель с подсветкой. Выключатель должен размыкать фазу. Бывает небольшая наводка с другой линии на вольт, заряд постепенно накапливается и светильник вспыхивает. Да и китайская схемотехника тут тоже влияет. Добрый день. Есть светодиодная матрица на на 64 светодиода включенная в в на ней есть 3-и микросхемы, произведение китайское. Проблема заключается в том, что есть подсветка не всех светодиодов при выключенном 1-м из проводов из сети, то есть работает как ночник.

Подключение светодиода к 220 вольтам, схемы, примеры (видео, калькулятор)

Что такое конденсатор и зачем он вообще нужен? Когда профессору показалось, что банка уже достаточно наполнена электричеством, или просто рука затекла, он потянулся к электроду в банке другой рукой, намереваясь вытащить его…. История умалчивает, что произошло с первой Лейденской банкой, скорее всего, она кувыркаясь летела через всю лабораторию и была вдребезги разбита, а сам профессор с ужасом рассказывал свои ощущения коллегам. Так вот эта Лейденская банка и была первым конденсатором! Первой обкладкой конденсатора в лейденской банке служила вода, а второй — рука профессора. Коснувшись электрода профессор замкнул цепь через себя и разрядил конденсатор испытав при этом незабываемые ощущения! Позже была выяснена зависимость емкости конденсатора от площади пластин и толщины изолятора емкость конденсатора увеличивается при увеличении площади обкладок и уменьшается при увеличении толщины изолятора.

питание светодиода с накопительным конденсатором катушки в качестве накопителя вполне можно использовать и конденсатор.

Схемы подключения светодиодов к 220В и 12В

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Категории: Практическая электроника , Все про светодиоды Количество просмотров: Комментарии к статье: Как подключить светодиод к осветительной сети.

Низковольтные преобразователи напряжения для светодиодов

Обычно низковольтные преобразователи для питания светодиода строят по схеме с накопительной индуктивностью, тем не менее, вместо катушки в качестве накопителя вполне можно использовать и конденсатор. Подобная конструкция с накопительной емкостью и представлена на рис. В основу схемы положен принцип удвоения напряжения. Низкочастотный генератор собран на транзисторах разной структуры, продолжительность импульсов будет зависеть от постоянной времени R2C1, а частота их следования — от R1C1. Нагрузкой генератора служит транзисторный ключ VT3 и накопительный конденсатор С2.

У многих начинающих радиолюбителей возникает мысль, как подключить светодиод к В без применения трансформатора.

Схема подключения светодиода к сети 220 вольт

А предотвратить пробой от обратного напряжения можно с помощью обычного диода или еще одного светодиода. Поэтому самая простая схема подключения светодиода к В состоит всего из нескольких элементов:. Защитный диод может быть практически любым, так как его обратное напряжение никогда не будет превышать прямого напряжения на светодиоде, а ток ограничен резистором. Сопротивление и мощность ограничительного балластного резистора зависит от рабочего тока светодиода и рассчитывается по закону Ома:. Обычно оно лежит в пределах 1. Для обычных индикаторных светодиодов ток будет мА.

Радиосвязь

Обычно светодиоды подключаются к В при помощи драйвера, рассчитанного под их характеристики. Но если требуется подключить только один маломощный светодиод, например, в качестве индикатора, то применение драйвера становится нецелесообразным. В таких случаях возникает вопрос — как подключить светодиод к В без дополнительного блока питания. В отличие от драйвера , который питает светодиод постоянным током и сравнительно небольшим напряжением единицы-десятки вольт , сеть выдает переменное синусоподобное напряжение с частотой 50 Гц и средним значением В. Поскольку светодиод пропускает ток только в одну сторону, то светиться он будет только на определенных полуволнах:. То есть led при таком питании светится не постоянно, а мигает с частотой 50 Гц.

Подставляем: количество светодиодов, напряжение на одном светодиоде, емкость гасящего конденсатора С1 (брать от 0,1мкФ до.

Подобную схему можно применить и для подсветки обычного настенного выключателя. Такие простые схемы включения светодиодов часто применяются в бытовой технике для индикации их состояния и облегчения поиска в темноте. Каждый из приведенных вариантов включения работоспособен и опробован лично автором статьи. Опробование схем производилось с двумя типами светодиодов цветной 1.

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Например, лестничная клетка многоквартирного дома, где иголки на полу искать не требуется, а достаточно лишь минимального света, чтобы не оступиться или иметь возможность попасть ключом в замочную скважину. Если вам нужен экономичный и защищенный от воровства ну, скажем так, более защищенный, чем просто лампочка источник света, то читайте дальше.

Без светодиодов трудно обойтись при проектировании электронной аппаратуры, а также при изготовлении экономичных осветительных приборов. Их надежность, простота монтажа и относительная дешевизна привлекают внимание разработчиков бытовых и промышленных светильников.

А предотвратить пробой от обратного напряжения можно с помощью обычного диода или еще одного светодиода. Поэтому самая простая схема подключения светодиода к В состоит всего из нескольких элементов:. Защитный диод может быть практически любым, так как его обратное напряжение никогда не будет превышать прямого напряжения на светодиоде, а ток ограничен резистором. Сопротивление и мощность ограничительного балластного резистора зависит от рабочего тока светодиода и рассчитывается по закону Ома:. Обычно оно лежит в пределах 1. Для обычных индикаторных светодиодов ток будет мА.

Светодиодные элементы все чаще применяются в сферах деятельности человечества как осветительные приборы для помещений, в уличных фонарях, карманных фонариках, при освещении аквариума. В автомобильной индустрии группы светодиодов широко используются для подсветки габаритных огней, стоп сигналов и поворотов. Отдельными элементами с различными цветами обеспечивают подсветку приборной панели, индикацию понижения уровня охлаждающей жидкости радиатора.

Как запитать светодиод от сети 220В ?

Казалось
бы все просто: ставим последовательно резистор, и всё. Но нужно помнить
об одной важной характеристике светодиода: максимально допустимом
обратном напряжении. У большинства светодиодов оно около 20 вольт. А при
подключении его в сеть при обратной полярности (ток-то переменный,
полпериода в одну сторону идёт, а вторую половину — в обратную) к нему
приложится полное амплитудное напряжение сети — 315 вольт! Откуда такая
цифра? 220 В — это действующее напряжение, амплитудное же в {корень из
2} = 1,41 раз больше.

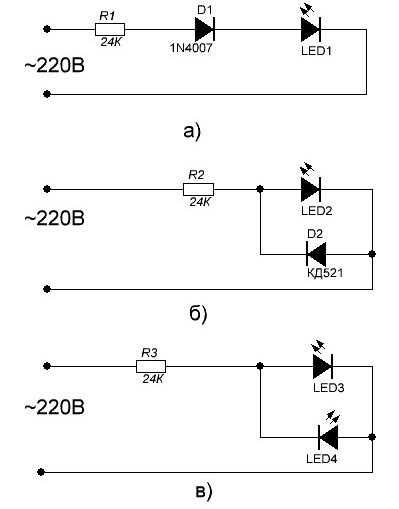

Поэтому, чтобы спасти светодиод нужно поставить последовательно с ним диод, который не пропустит к нему обратное напряжение.

Или же поставить два светодиода встречно-параллельно.

 Вариант
питания от сети с гасящим резистором не самый оптимальный: на резисторе
будет выделяться значительная мощность. Действительно, если применим
резистор 24 кОм (максимальный ток 13 мА), то рассеиваемая на нём
мощность будет около 3 Вт. Можно снизить её в два раза, включив
последовательно диод (тогда тепло будет выделяться только в течение
одного полупериода). Диод должен быть на обратное напряжение не менее
400 В. При включении двух встречных светодиодов (существуют даже такие с
двумя кристаллами в одном корпусе, обычно разных цветов, один кристалл
красного свечения, другой зелёного) можно поставить два двух ваттных
резистора, каждый сопротивлением в два раза меньше.

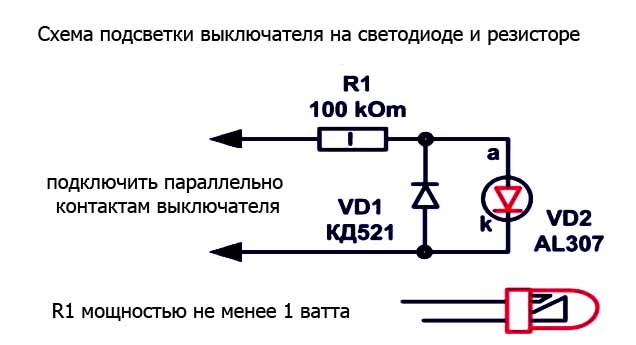

Оговорюсь,
что применив резистор большого сопротивления (например 200 кОм) можно
включить светодиод и без защитного диода. Ток обратного пробоя будет
слишком мал, чтобы вызвать разрушение кристалла. Конечно, яркость при
этом весьма мала, но например для подсветки в темноте выключателя в
спальне её будет вполне достаточно.

Благодаря
тому, что ток в сети переменный, можно избежать ненужных трат
электричества на нагрев воздуха ограничительным резистором. Его роль
может выполнять конденсатор, который пропускает переменный ток, не
нагреваясь. Почему так — вопрос отдельный, рассмотрим его позже. Сейчас
же нам нужно знать, что для того, чтобы конденсатор пропускал переменный
ток, через него должны обязательно проходить оба полупериода сети. Но
ведь светодиод проводит ток только в одну сторону. Значит, ставим
встречно-параллельно светодиоду обычный диод (или второй светодиод), он и
будет пропускать второй полупериод.

 Но
вот мы отключили нашу схему от сети. На конденсаторе осталось какое-то
напряжение (вплоть до полного амплитудного, если помним, равного 315 В).
Чтобы избежать случайного удара током, предусмотрим параллельно
конденсатору разрядный резистор большого номинала (чтобы при нормальной
работе через него тёк незначительный ток, не вызывающий его нагрева),
который при отключении от сети за доли секунды разрядит конденсатор. И
для защиты от импульсного зарядного тока тоже поставим низкоомный
резистор. Он также будет играть роль предохранителя, мгновенно сгорая
при случайном пробое конденсатора (ничто не вечно, и такое тоже
случается).

 Конденсатор
должен быть на напряжение не менее 400 вольт, или специальный для цепей
переменного тока напряжением не менее 250 вольт.

А
если мы хотим сделать светодиодную лампочку из нескольких светодиодов?
Включаем их все последовательно, встречного диода достаточно одного на
всех.

 Диод
должен быть рассчитан на ток, не меньший чем ток через светодиоды,
обратное напряжение — не менее суммы напряжения на светодиодах. А ещё

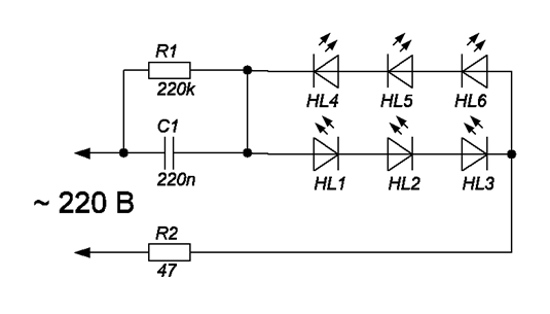

лучше взять чётное число светодиодов и включить их встречно-параллельно.

На рисунке в каждой цепочке нарисовано по три светодиода, на самом деле их может быть и больше десятка.

Как
рассчитать конденсатор? От амплитудного напряжения сети 315В отнимаем
сумму падения напряжения на светодиодах (например для трёх белых это
примерно 12 вольт). Получим падение напряжения на конденсаторе Uп=303 В.
Ёмкость в микрофарадах будет равна (4,45*I)/Uп, где I — необходимый ток
через светодиоды в миллиамперах. В нашем случае для 20 мА ёмкость будет
(4,45*20)/303 = 89/303 ~= 0,3 мкФ. Можно поставить два конденсатора
0,15 мкф (150 нФ) параллельно.

В
заключении следует обратить внимание на такие вопросы как пайка и
монтаж светодиодов. Это тоже очень важные вопросы, которые влияют на их
жизнеспособность.

светодиоды
и микросхемы боятся статики, неправильного подключения и перегрева,
пайка этих деталей должна быть максимально быстрая. Следует использовать
маломощный паяльник с температурой жала не более 260 градусов и пайку
производить не более 3-5 секунд (рекомендации производителя). Не лишним
будет использование медицинского пинцета при пайке. Светодиод берется
пинцетом выше к корпусу, что обеспечивает дополнительный теплоотвод от
кристалла при пайке.

Ножки
светодиода следует гнуть с небольшим радиусом (чтобы они не ломались). В
результате замысловатых изгибов, ноги у основания корпуса должны
остаться в заводском положении и должны быть параллельны и не напряжены
(а то устанет и кристалл отвалится от ножек).

Чтобы ваше устройство защитить от случайного замыкания или перегрузки следует ставить предохранители.

Ниже описание с сайта www.chipdip.ru/video/id000272895

   При конструировании радиоаппаратуры часто встает вопрос о индикации питания. Век ламп накаливания для индикации уже давно прошел, современным и надежным радио-элементом индикации на настоящий момент является светодиод. В данной статье будет предложена схема подключения светодиода к 220 вольтам, то есть рассмотрена возможность запитать светодиод от бытовой сети переменного тока — розетки, которая есть в любой благоустроенной квартире.

Описание работы схемы подключения светодиода к напряжению 220 вольт

Схема подключения светодиода к 220 вольтам не сложная и принцип ее работы также прост. Алгоритм следующий. При подаче напряжения начинает заряжаться конденсатор С1, при этом фактически с одной стороны он заряжается напрямую, а со второй через стабилитрон. Стабилитрон должен соответствовать напряжению свечения светодиода. При увеличении напряжения на конденсаторе стабилитрон увеличивает свое сопротивление, ограничивая напряжения зарядки для конденсатора своим рабочим стабилизирующим напряжением, фактически тем же напряжением которым питается светодиод. Больше этого напряжения конденсатор не зарядиться, так как стабилитрон «закрылся», а во второй ветке мы имеем большое сопротивление в виде цепочки светодиод и резистор R1. В данный полупериод светодиод не светится. Стоит сказать и о том, что стабилитрон защищает светодиод от обратного тока, который может вывести светодиод из строя.
Вот, наша полуволна меняется и меняется полярность на входах нашей схемы. При этом конденсатор начинает разряжаться и менять свою полярность зарядки. Если с прямым подключением все понятно, то ток со второй ножки конденсатора утекая в цепь, проходит теперь через цепочку резистора и светодиода, именно в этот момент светодиод и начинает светиться. При этом напряжение, как мы помним, зарядки конденсатора соответствовало примерно напряжению питания светодиода, то есть наш светодиод не сгорит.



 Мощность резистора может быть минимальной вполне подойдет 0.25 Вт (номинал на схеме в омах).
Конденсатор (емкость указана в микрофарадах) лучше подобрать с запасом, то есть с рабочим напряжением в 300 вольт.
Светодиод может быть любой, например с напряжением свечения от 2 вольт АЛ307 БМ или АЛ 307Б и до 5.5 воль — это КЛ101А или КЛ101Б.
Стабилитрон как мы уже упоминали должен соответствовать напряжению питания светодиода, так для 2 вольт это КС130Д1 или КС133А (напряжение стабилизации 3 и 3.3 вольта соответственно), а для 5.5 вольт КС156А или КС156Г.



Солнечная электростанция — просто своими руками.

Как подключить светодиод к 220В: резистор, конденсатор, способы подключения

Без светодиодов сложно обойтись при проектировании электронной аппаратуры, а также при изготовлении экономичных осветительных приборов. Их надежность, простота монтажа и относительная дешевизна привлекают внимание разработчиков бытовых и промышленных светильников. Поэтому многих пользователей интересуют схемные решения включения светодиода, подразумевающие прямую подачу на него фазного напряжения. Неспециалистам в области электроники и электрики будет полезно узнать, как подключить светодиод к 220В.

Содержание

1. Диодные технические функции
2. Светодиодные полюсы
3. Методы подключения
4. Обход светодиода с обычным диодом (антипараллельное соединение)
5. Ограничение конденсаторов
6. Связывание подключения к 220 Volt Network
7. Ila схема драйвера на 220 вольт
8. Вариант драйвера без стабилизатора тока
9. Безопасность подключения

Технические особенности диода

По определению, светодиод, схемотехника которого аналогична обычному диоду, это тот же полупроводник, который пропускает ток через один направлении и излучает свет, когда течет. Его рабочий спай не рассчитан на высокие напряжения, поэтому для того, чтобы светодиодный элемент загорелся, вполне достаточно всего нескольких вольт. Еще одной особенностью этого устройства является необходимость подачи на него постоянного напряжения, так как при переменном напряжении 220 Вольт светодиод будет мигать с частотой сети (50 Герц). Считается, что человеческий глаз не реагирует на такие моргания и они не причиняют ему вреда. Но все же по действующим нормам для его работы необходимо использовать постоянный потенциал. В противном случае должны быть приняты специальные меры для защиты от опасных обратных напряжений.

Большинство образцов светотехники, в которых в качестве элементов освещения используются диоды, подключаются к сети через специальные преобразователи — драйверы. Эти устройства необходимы для получения постоянных 12, 24, 36 или 48 вольт от исходного сетевого напряжения. Несмотря на их широкое распространение в быту, нередки ситуации, когда обстоятельства вынуждают обходиться без водителя. В этом случае важна возможность включения светодиодов в 220 В.

Полюсы светодиодов

Полярность светодиодов

Для ознакомления со схемами включения и разводки диодного элемента необходимо узнать, как выглядит цоколевка светодиода. В качестве его графического обозначения используется треугольник, к одному из углов которого примыкает короткая вертикальная полоска — на схеме она называется катодом. Он считается выходом для постоянного тока, втекающего с обратной стороны. От источника питания идет положительный потенциал и поэтому входной контакт называется анодом (по аналогии с электронными лампами).

Выпускаемые промышленностью светодиоды имеют только два вывода (реже — три и даже четыре). Существует три способа определения их полярности:

• визуальный метод, позволяющий определить анод элемента по характерному выступу на одной из ножек;
• с помощью мультиметра в режиме «Проверка диодов»;
• с помощью блока питания с постоянным выходным напряжением.

Для определения полярности вторым способом положительный конец измерительного шнура тестера в красной изоляции подключают к одному контактному выводу диода, а черный отрицательный конец к другому. Если прибор показывает прямое напряжение порядка полвольта, анод расположен на положительной стороне. Если на табло появляется знак бесконечности или «0L», катод находится на этом конце.

При проверке от блока питания 12 Вольт его плюс следует подключить к одному концу светодиода через ограничительный резистор 1 кОм. Если диод загорается, то его анод находится на плюсовой стороне блока питания, а если нет, то на другом конце.

Способы подключения

Установка добавочного резистора гасит избыточное электричество

Самый простой подход к решению проблемы недопустимого для диода обратного напряжения — установка последовательно с ним добавочного резистора, который способен ограничивать 220 вольт. Этот элемент называется гасящим, так как он «рассеивает» лишнюю мощность на себе, оставляя светодиоду необходимые для его работы 12-24 Вольта.

Последовательная установка ограничительного резистора также решает проблему обратного напряжения диодного перехода, которое снижается до тех же значений. Как вариант последовательного соединения с ограничением напряжения рассматривается смешанная или комбинированная схема подключения светодиодов на 220 В. В нем на один резистор последовательно включено несколько диодов.

Подключение светодиода можно организовать по схеме, в которой вместо резистора используется обычный диод, имеющий высокое обратное напряжение пробоя (желательно до 400 вольт и более). Для этих целей удобнее всего взять типовой продукт марки 1N4007 с заявленным в характеристиках показателем до 1000 вольт. При его установке в последовательную цепь (при изготовлении гирлянды, например) обратная часть волны выпрямляется полупроводниковым диодом. В данном случае он выполняет функцию шунта, предохраняющего микросхему светового элемента от пробоя.

Шунтирование светодиода обычным диодом (встречно-параллельное включение)

Встречное включение

Еще один распространенный вариант «нейтрализации» обратной полуволны — использование вместе с гасящим резистором другого светодиода, который соединены параллельно и по направлению к первому элементу. В этой схеме обратное напряжение «закрыто» через параллельно включенный диод и ограничено включенным добавочным сопротивлением.

Это соединение двух светодиодов напоминает предыдущий вариант, но с одним отличием. Каждый из них работает со «своей» частью синусоиды, обеспечивая защиту от пробоя на другой элемент.

Существенным недостатком схемы подключения через демпфирующий резистор является значительное количество непроизводительной мощности, потребляемой им вхолостую.

Это подтверждается следующим примером. Пусть используется демпфирующий резистор 24 кОм и светодиод с рабочим током 9 мА. Мощность, рассеиваемая на сопротивлении, будет равна 9х9х24 = 1944 мВт (после округления — около 2 Вт). Для того чтобы резистор работал в оптимальном режиме, его выбирают со значением P не менее 3 Вт. На самом светодиоде потребляется очень ничтожная часть энергии.

С другой стороны, при использовании нескольких светодиодных элементов, соединенных последовательно, устанавливать гасящий резистор нецелесообразно из соображений оптимального режима их свечения. Если выбрать очень маленькое сопротивление, то он быстро сгорит из-за большого тока и значительной рассеиваемой мощности. Поэтому для конденсатора более естественно выполнять функцию токоограничивающего элемента в цепи переменного тока, на котором энергия не теряется.

Ограничение емкости

Использование накопительного конденсатора

Простейшая схема подключения светодиодов через ограничительный конденсатор С характеризуется следующими особенностями:

• предусмотрены цепи заряда и разряда для обеспечения режимов работы реактивного элемента;
• необходим еще один светодиод для защиты сети от обратного напряжения;
• для расчета емкости конденсатора используется полученная опытным путем формула, в которую подставляются конкретные числа.

Для расчета значения номинального C необходимо силу тока в цепи умножить на полученный опытным путем коэффициент 4,45. После этого полученное произведение следует разделить на разницу между предельным напряжением (310 Вольт) и его падением на светодиоде.

В качестве примера рассмотрим подключение конденсатора к RGB или обычному светодиодному диоду с падением напряжения на его переходе, равным 3 Вольтам, и током через него 9 мА. Согласно рассмотренной формуле его емкость составит 0,13 мкФ. Для введения поправки на его точное значение следует иметь в виду, что на значение этого параметра больше влияет текущая составляющая.

Выработанная опытным путем эмпирическая формула справедлива только для расчета мощностей и параметров светодиодов 220 В, устанавливаемых в сетях с частотой 50 Гц. В других диапазонах частот питающих напряжений (в преобразователях, например) коэффициент 4,45 необходимо пересчитывать.

Нюансы подключения к сети 220 В

Схема подключения светодиода к сети 220 В

При использовании различных схем подключения светодиода к сети 220 В возможны некоторые нюансы, учет которых поможет избежать элементарные ошибки при коммутации электрических цепей. Они в основном связаны с величиной тока, протекающего через цепь при подаче на нее питания. Чтобы в них разобраться, вам потребуется рассмотреть такое простое устройство, как подсветка для декора, состоящая из целого набора светодиодных элементов или обыкновенного светильника на их основе.

Значительное внимание уделено особенностям процессов, происходящих в выключателе в момент подачи питания. Для обеспечения «мягкого» режима включения необходимо будет припаять параллельно его контактам демпфирующий резистор и светодиодный индикатор, сигнализирующий о включенном состоянии.

Значение сопротивления выбирается в соответствии с методами, описанными ранее.

Только после переключателя с резистором в цепи сама лента с чипами светодиодных элементов. В нем не предусмотрены защитные диоды, поэтому номинал гасящего резистора выбирается исходя из тока, протекающего по цепи, он не должен превышать значения порядка 1 мА.

Светодиодный индикатор в этой цепи действует как нагрузка, дополнительно ограничивая ток. Из-за небольшого размера он будет светиться очень тускло, но для ночного режима этого вполне достаточно. Под действием обратной полуволны происходит частичное гашение напряжения на резисторе, что предохраняет диод от нежелательного пробоя.

Схема ледового драйвера на 220 вольт

Более надежный способ питания светодиодов от сети — использование специального преобразователя или драйвера, понижающего напряжение до безопасного уровня. Основное назначение драйвера для светодиода на 220 вольт — ограничение тока через него в пределах допустимого значения (по паспорту). Он включает в себя формирователь напряжения, выпрямительный мост и микросхему стабилизатора тока.

Вариант драйвера без стабилизатора тока

Если вы хотите собрать блок питания светодиодов 220 В своими руками, вам необходимо знать следующее:

• при использовании выходного стабилизатора значительно снижается амплитуда пульсаций;
• в этом случае часть мощности теряется на самой микросхеме, что влияет на яркость свечения излучающих устройств;
• при использовании фильтрующего электролита большой емкости вместо фирменного стабилизатора пульсации полностью не сглаживаются, но остаются в допустимых пределах.

При самостоятельном изготовлении драйвера схему можно упростить, заменив выходную микросхему электролитом.

Безопасность подключения

Не устанавливайте поляризованные конденсаторы в цепи диодов.

При работе со схемой подключения диодов в сеть 220 Вольт основную опасность представляет включенный последовательно с ними ограничительный конденсатор. Под воздействием сетевого напряжения он заряжается до опасного для человека потенциала. Во избежание неприятностей в этой ситуации рекомендуется:

• предусмотреть в цепи специальную разрядную цепочку резисторов, управляемую отдельной кнопкой;
• если это невозможно, то перед запуском настойки после отключения от сети следует разрядить конденсатор с помощью кончика отвертки;
• не устанавливайте в цепи питания диодов полярные конденсаторы, обратный ток которых достигает значений, способных «сжечь» цепь.

Подключение светодиодных элементов на 220 вольт возможно только с помощью специальных элементов, вводимых в схему дополнительно. В этом случае можно обойтись без понижающего трансформатора и блока питания, традиционно используемого для подключения низковольтных осветителей. Основная задача дополнительных элементов в схеме подключения светодиода 220В — ограничение и выпрямление тока через него, а также защита перехода полупроводника от обратной полуволны.

ac — Светодиод привода с 220 В переменного тока

спросил
6 лет, 3 месяца назад

Изменено
6 лет, 3 месяца назад

Просмотрено
4к раз

\$\начало группы\$

Я хочу зажечь светодиод на 220 В переменного тока, используя минимум компонентов. На ум приходят эти две схемы:

R1, R2 будет около 200K — 300K в зависимости от необходимой яркости. Не требуется большой яркости, поэтому я могу увеличить яркость, если смогу получить некоторое количество света от светодиода.

Какой из них (если есть) подойдет?

(Меня не очень беспокоит эффективность, так как они будут использоваться в качестве индикаторов при включении мощного устройства. Например, гейзер. Для этого эта схема будет подключена параллельно с гейзером. Если я использую 200K резистор, я буду использовать около 0,25 Вт, что будет незначительно по сравнению с 1000 Вт, потребляемыми основным устройством.)

\$\конечная группа\$

3

\$\начало группы\$

Оба плохи с точки зрения эффективности, но второй играет с огнем. Если D12 имеет ток утечки, который сравним или выше, чем D11, D11 упадет наполовину или больше сетевого напряжения и, вероятно, выйдет из строя.

Если вы действительно настаиваете на использовании второй схемы (поскольку она имеет несколько лучший КПД и позволяет использовать меньший резистор), поставьте в нее оба диода:

^{смоделируйте эту схему – схема создана с помощью CircuitLab}

Этот добавляет некоторую емкостную нагрузку к вашей сети, но сам не рассеивает значительную мощность, поэтому технически он более энергоэффективен. Обратите внимание, что у FakeMoustache есть лучшая версия этой схемы в его ответе 9.0196, у меня больше концепт. Тот резистор, который у него есть, в длительной работе не нужен, но он защищает цепь от пускового тока при запуске.

\$\конечная группа\$

5

\$\начало группы\$

Вместо использования резистора для снижения большей части напряжения вы можете использовать конденсатор с правильным номиналом .

Если вы используете это в устройстве с сетевой вилкой, добавьте резистор 1 МОм параллельно конденсатору, чтобы он разряжался после использования!

Вы можете использовать высокоэффективный светодиод, чтобы он потреблял меньше тока, тогда вы можете уменьшить емкость конденсатора, например, до 100 нФ.

\$\конечная группа\$

7

\$\начало группы\$

Одна из возможностей — просто купить светодиодный индикатор для монтажа на панель, рассчитанный на входное напряжение 230 В переменного тока, который будет поставляться с пластиковыми проводами для линз и множеством маркировок, подтверждающих безопасность, которые могут помочь с одобрением вашего оборудования (поскольку для отдельных светодиодов потребуется дополнительная изоляция). для безопасности). Ожидайте, что что-то вроде вашего № 2 будет внутри.

Другой вариант — купить специальный двухцветный светодиод, оба светодиода одного цвета, и просто использовать последовательный резистор.
