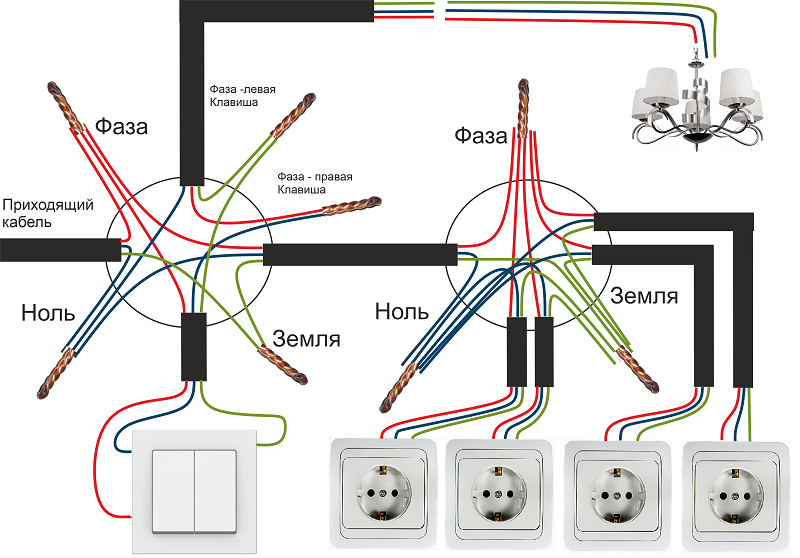

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

Разбор на составляющие розеток.
Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
Первая розетка, она же распределительная, подключается к электросети.
Установка электророзетки в монтажную коробку.
Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

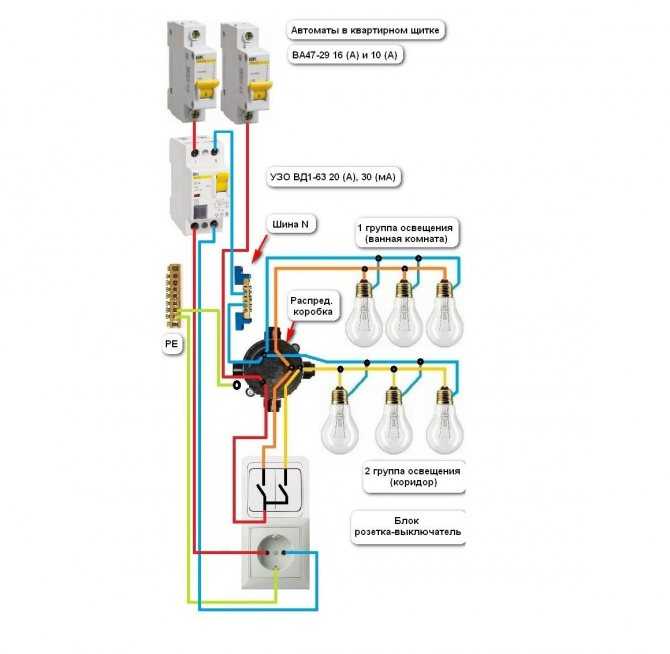

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв. мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п. 6.2.4). А в первом варианте, у нас они получились объединенными.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Монтаж одноклавишного блока

Сначала от сети отключают питание. Перед работой проводят подготовку: на участке стены для монтажа делают разметку. В отмеченных точках коронкой высверливают отверстия, затем делают нишу. Из монтажной коробки удаляют перфорированные элементы для протягивания кабеля, затем вставляют ее в проделанное отверстие.

Розетка с одноклавишным блоком — самый простой вариант. Первым делом с устройства снимают детали, которые фиксируют декоративную накладку. Сначала вывинчивают винт из центра розетки, затем удаляют клавишу, пользуясь отверткой с тонким жалом. Если возникли затруднения, то ее меняют на нож. Пластиковую пластину под клавишей также удаляют. Затем розетку и выключатель освобождают от корпуса. Для этого боковые саморезы ослабляют, но до конца не выкручивают. Элементы немного поворачивают, потом вытаскивают из коробки.

Подключение кабеля к контактам

Перед тем как подключить розетку с выключателем, надо разобраться с количеством жил, необходимых для устройства. В нашем случае (с заземлением), чтобы соединить этот блок с сетью, потребуются четыре жилы. Три из них будут входящими: это земля, ноль и фаза. Одна — исходящая, по ней питание пойдет на осветительный прибор. Если заземление отсутствует, то достаточно трехжильного кабеля. Каждая дополнительная клавиша блока подразумевает увеличение количества проводников на одну жилу.

Если куплен готовый прибор, то розетка с выключателем уже соединена фазовым проводником

На это надо обратить внимание при самостоятельной сборке блока. Прохождение нейтрали через выключатель запрещено. Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света)

Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света).

Работа происходит по такому сценарию: подключение фазы, защиты, нейтрали и сигнальной жилы.

Подключение фазы

Фазный провод подключают к тому контакту, на котором находится перемычка. Такое решение позволяет запитать сразу оба элемента блока — розетку и выключатель. Чтобы упростить работу, лучше использовать именно четырехжильный кабель.

В этом случае легко разобраться с помощью цветовой маркировки. Фазой может стать любой проводник, кроме голубого (ноль) и желто-зеленого (заземление). Две оставшиеся жилы будут фазными: обычные цвета их — белый, коричневый, красный. Одна из них предназначается для входящего, вторая для проводника, идущего к осветительному прибору. Его называют сигнальным.

Заземление

Если пробором предусмотрен контакт либо скоба заземления, то к нему подключают желто-зеленый (сплошной желтый либо зеленый) проводник

В этом случае необходимо «намотать на ус», что такая предосторожность нужна только розетке, выключатель в заземлении не нуждается

Когда работы ведутся в частном доме, заземление необходимо обеспечить в обязательном порядке

В домах старого фонда его не принимали во внимание, поэтому там альтернатива одна — защитное зануление. При корректно выполненной операции и установке УЗО либо дифавтомата опасности не будет

Подключение ноля

В этом случае используют голубой (синий) провод. Его подключают к единственному розеточному контакту, оставшемуся свободным. Больше он никуда не идет, потому что для коммутации выключателя необходимости в нем нет.

Есть еще одно мнение о том, как подключить розетку с выключателем

Некоторые мастера считают, что не слишком важно, какой проводник идет на выключатель (ноль или фаза), ведь свет в любом случае погаснет. Заблуждение это опасно. При выключении такой лампы напряжение на ней остается

Если мастер прикоснется к патрону, то он может получить удар током

При выключении такой лампы напряжение на ней остается. Если мастер прикоснется к патрону, то он может получить удар током.

Другой отрицательный момент — энергосберегающие лампы, нередко моргающие при разомкнутом выключателе. В их схеме есть конденсатор, накапливающий напряжение, идущее от фазного провода. Когда достигается предел емкости, прибор выдает разряд на излучатель.

Сигнальный (исходящий) проводник

Этот элемент подключают в последнюю очередь. Для удобства монтажа жила должна иметь немного большую длину. Исходящий проводник прикрепляют к оставшемуся контакту выключателя. Его стандартное место расположения — нижняя часть совмещенного блока.

После фиксации последнего проводника операцию под названием «Как подключить розетку с выключателем» можно считать почти законченной. Последние этапы — сборка устройства, закрепление его на законном месте.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Последовательность установки

Принципиальных различий в подключении обычной и комбинированной электротехнической арматуры нет. У большинства современных сблокированных электроприборов, посадочный размер внутренней части блока, предназначенного для скрытой проводки, соответствует размерам одиночных розеток и выключателей.

Единственное, что может потребоваться при разводке кабеля большего сечения, который необходим для подключения одновременно трех розеток – пробивка штробы большего поперечного сечения.

Примерная последовательность операций при подключении комбинированного блока следующая:

Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
Зачищенные концы провода заводятся внутрь коробок.
Коробки закрепляются в стенной панели.
Сняв крышку с розеточного блока подключают к ее клеммам провода.
Блок устанавливается внутрь коробки и закрепляется в ней.
Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.

При выборе конкретной модели могут иметься некоторые особенности монтажа, однако, последовательность подключения не отличается от вышеописанной.

Подключение с одноклавишного блока

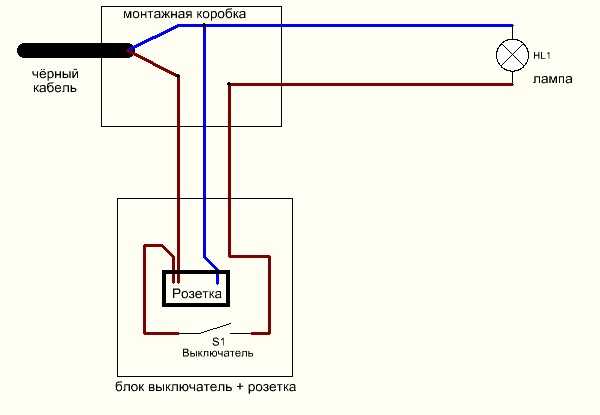

Схема подключения розетки с одноклавишным выключателем

Наибольшее распространение получили блоки электротехнической арматуры, в котором одна или несколько розеток сблокированы с одноклавишным выключателем.

В большинстве моделей, несколько розеток имеют единое подключение – группу из двух клеммных зажимов для фазы и нуля, а фазная клемма имеет перемычку на один их контактов выключателя.

Последовательность операций следующая:

От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.

Подключение многоклавишного выключателя будет отличаться только количеством проводников, соединяющих контакты выключателя с осветительным прибором.

Блоки, имеющие светодиодную подсветку схем, технически ничем не отличаются от обычной сблокированной электротехнической арматуры. При этом, схема питания светодиода заложена в конструкцию прибора и никакого дополнительного подключения не требует.

Подключение выключателя, через распределительную коробку.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего.

Также могут пострадать и люди.

А вот при подключении выключателя у многих могут возникнуть проблемы.

Если предполагается монтаж изделия на улице или в помещении с повышенным уровнем влажности, например, бане, душевой или ванной, нужно удостовериться, чтобы конструкция была оснащена защитными крышками — шторками. С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. Течение времени изменило данное правило.

См. также: Петля фаза ноль нормы

Положение клавиши данного выключателя значения не имеет. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом? Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя.

Как подключить лампочку и выключатель? Проверяем отсутствие с помощью указателя напряжения.

Прибор предлагается использовать вместо обычной розетки. При этом каждая пара делиться на фазную и нулевую жилки. Такая схема встречается реже, но в некоторых помещениях она применяется.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов: Первый этап — прокладка от бокса распределения к сдвоенной электрической системе пять 5 проводников. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке — это в том случае, если схема подключения будет питаться напряжением от розетки. Схема подключения блока розетка-выключатель c двумя клавишами В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Отключите вводной автомат на квартиру.

Типовой пример объединения розетки и выключателя в одном блоке

Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Последовательность установки

Примерная последовательность операций при подключении комбинированного блока следующая:

Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
Зачищенные концы провода заводятся внутрь коробок.
Коробки закрепляются в стенной панели.
Сняв крышку с розеточного блока подключают к ее клеммам провода.
Блок устанавливается внутрь коробки и закрепляется в ней.
Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.

Подключение с одноклавишного блока

Схема подключения розетки с одноклавишным выключателем

Последовательность операций следующая:

От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.

Сферы применения

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д. К плюсам тройников можно отнести следующие характеристики:

экономный расход электроэнергии;
небольшие габариты;
привлекательный дизайн;
возможность с одного места управлять осветительными приборами в разных помещениях;
возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

изменения интенсивности света одного из осветительных приборов;
управления из одного места сразу несколькими источниками света;
управления отдельными зонами освещения в рамках одной комнаты.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А

Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить

И особенно важно это в электрике

Выключатели являются основными приборами для управления освещением. Наиболее распространен одинарный, но если требуется управлять несколькими светильниками с одного места, применяются двух,- и трехклавишные. На фото ниже изображен трехклавишный выключатель с розеткой.

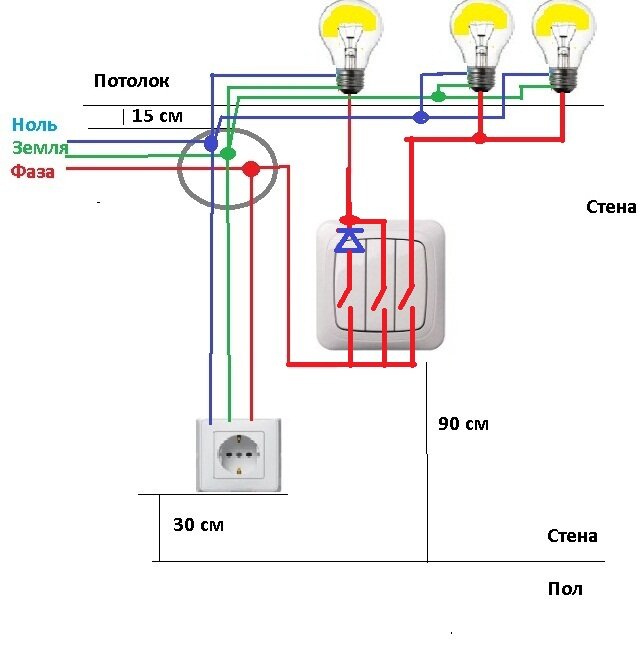

Трехклавишный выключатель с розеткой на стене

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Это интересно: Подключение люминесцентных ламп — схема и принцип работы

как установить розетку или выключатель — INMYROOM

Ремонт на практике

Срочно необходимо установить розетку или выключатель в квартире, но вы имеете о монтаже лишь смутные представления? Наша пошаговая инструкция с фотоиллюстрациями – вам в помощь

Монтаж
в стене электрической точки, розетки или выключателя на первый взгляд может
показаться довольно простой и малозначимой задачей, особенно если сравнивать с остальными,
более важными этапами ремонта. Однако постигая все тонкости этого процесса, начинаешь
сомневаться в его простоте.

Специалисты Schneider Electric
поделились с нами секретами правильного и безопасного монтажа электроустановочных
изделий и монтажных коробок. Пошаговая инструкция с фотографиями прилагается.

Подготовка к работе

Для монтажа установочного электротехнического изделия понадобится:

электрическая дрель или мощный шуруповерт;
коронка для сверления отверстия
диаметром 68 см;
крестовая или плоская отвертка;
электротехнический и монтажный
ножи;
монтажный уровень (Фото 1).

Важно: все работы должны производиться исключительно при снятом напряжении. Удостовериться в этом необходимо непосредственно в месте монтажа электротехнического изделия с помощью измерительного прибора или тестера напряжения.

Разметка и сверление

На место предполагаемого размещения пары розетка-выключатель при помощи уровня и линейки наносим разметку – вертикаль и горизонталь (2, 3). С помощью монтажной коробки Schneider Electric для гипсокартона размечаем центры будущих отверстий (4, 5). После этого дрелью со специальной коронкой высверливаем гипсокартон (6), монтажным ножом удаляем перегородку, которая возникла между отверстиями (7), и вытаскиваем провод.

Монтаж установочной коробки

У коробок удаляем заглушки, которые отвечают за
соединение коробок между собой. Сначала заглушки следует надрезать монтажным
ножом, а затем выдавить пальцем (8, 9). Теперь две установочные
объединяем в одну конструкцию с помощью соединительного элемента (10, 11).

Затем удаляем еще одну заглушку, закрывающую отверстие для ввода кабеля
(гофры). Она легко выламывается пальцем. Далее заводим кабель в коробки (12). Следует заметить, что для удобства монтажа кабель в
гофре должен быть с запасом длины. Каждую коробку устанавливаем в свое место и
закручиваем трехзаходные винты монтажных лапок до упора в гипсокартон (13).

Подготовка к подключению электроустановочных изделий

Розетки и выключатели, в частности изделия Schneider
Electric серии Glossa,
устанавливают в монтажные коробки двумя вариантами:

1. крепеж винтами на монтажной коробке с помощью суппорта (14) – монтажной пластины изделия;

2. крепеж монтажными лапками (15).

Второй вариант может использоваться как дополнительное крепление.
Перед установкой розеток и выключателей необходимо провести
подготовительные работы, а именно, сделать разводку кабеля внутри монтажных
коробок, развести жилы кабеля (16),
зачистить жилы кабеля согласно маркировке на изделиях (17, 18, 19).

Подключение розетки

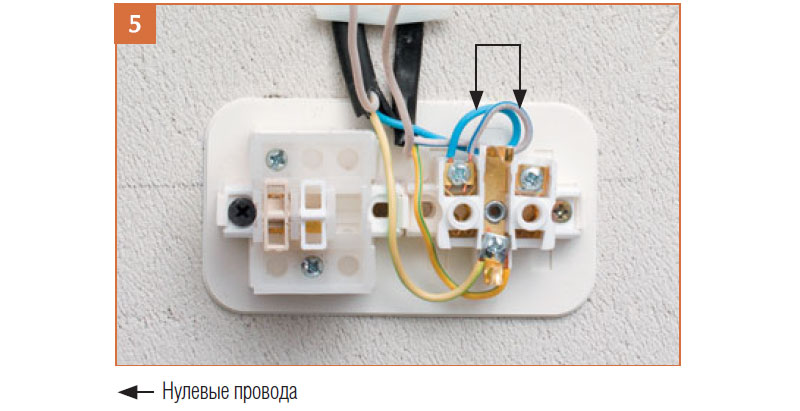

С розетки с помощью отвертки снимаем лицевую панель (20, 21), раскручиваем винты клемм (22) , жилы кабеля заводим в клеммные зажимы (23), после чего затягиваем винты клемм (24, 25). Устанавливаем розетки на винты монтажной коробки через специальные отверстия суппорта и фиксируем с помощью поворота изделия (26). Придерживая розетку, затягиваем винты, но не до самого упора.

Подключение выключателя

Как только розетка вмонтирована, можно приступать к подключению выключателя. Снимаем клавишу (27, 28), раскручиваем винты клемм для ввода кабеля (29), жилы кабеля заводим в клеммные зажимы (согласно схеме подключения промаркированной на основании (30, 31) и затягиваем винты клемм (32).

Аналогично розетке производим установку выключателя в монтажную коробку (33). На этой стадии необходимо выровнять и окончательно зафиксировать установленные устройства (для этого и не стоило затягивать винты монтажной коробки до конца). =»apple-interchange-newline»>Для идеального выравнивания на суппортах вырублены специальные ризки. При помощи отвертки соосность двух изделий легко выравнивается (34, 35).

Подтягиваем винты монтажных лапок для более жесткой фиксации (36). В нашем случае не нужно затягивать винты монтажных лапок с усилием, только до упора в стенку коробки.

Финальные работы

Устанавливаем двухпостовую рамку (37), лицевую панель
розетки, фиксируя ее винтом
(38, 39). Затем с небольшим усилием защелкиваем клавишу (40, 41). На этом
монтаж считается завершенным (42, 43).

От редакции: в мастер-классе использованы установочные коробки Schneider Electric для гипсокартона, а также розетки и выключатели серии Glossa.

Как подключить розетку к выключателю

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Проводка Электрическая розетка для дома, Домашняя электрика, проводка которой включает в себя розетки и розетки на 110 вольт, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.

Видео по электрике №1

Как подключить генератор к панели дома
Использование комплекта блокировки автоматического выключателя для резервного питания

ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, так что я могу помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!

Узнайте больше о домашней электропроводке
с моим онлайн
Видеокурс:
Базовая электропроводка дома на примере

Электропроводка от розетки до выключателя

Как подключить розетку к выключателю?

Питание идет от светильника к выключателю, и я хочу подключить розетку после выключателя.
Как мне это сделать, не переустанавливая все?

Этот вопрос по электропроводке поступил от Майка, домовладельца из Данте, Южная Дакота.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Майк.

Как подключить розетку к выключателю

Проводка электрических розеток

Проводка Электрическая розетка для дома
Домашняя электрическая проводка включает розетки на 110 вольт, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.

Подключение выключателя

Подключение выключателя освещения — схема 1 служит ориентиром для выбора.

Для получения дополнительной информации о проводке розеток
Как установить электрические розетки

Проводка электрических розеток
Подробные фотографии и схемы подключения электрических розеток с кодовыми требованиями для большинства новых или реконструируемых проектов.

Эта ссылка будет полезна домовладельцу
Электрика своими руками

Вам также может быть полезно следующее:

Видео по электрике #2

Подключение розетки GFCI без заземляющего провода

ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!

Узнайте больше о домашней электропроводке
с моим онлайн
Видеокурс:
Базовая электропроводка дома на примере

Руководство Дейва по домашней электропроводке:
» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Идеально подходит для домовладельцев, студентов,
Ранборита, удобные женщины и электрики
Включает в себя:
Проводные выходы GFCI
Проводя. — Проводная и 4-проводная электрическая плита
Электропроводка 3-проводной и 4-проводной шнур сушилки и розетка для сушилки
Поиск и устранение неисправностей и ремонт электропроводки
Способы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока.
Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности.
Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена
Тестирует стандартные 3-проводные розетки
Внесен в список UL
Свет указывает на неправильную проводку
Очень удобный и простой в использовании. style=»clear: left»>

Снимите изоляцию провода, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль=»очистить: слева»>

Как поменять розетку или выключатель света (ВИДЕО) — Изготовление Manzanita

Хотите узнать, как поменять розетку? Если вы ремонтируете или даже готовите свой дом к продаже в ближайшее время, замена розеток и выключателей света — это то, на что вы обязательно должны рассчитывать.

Это стоит недорого – особенно если вам не нужно нанимать электрика! Посмотрите это пошаговое видео, чтобы узнать, как это сделать.
Одна простая вещь, которую мы сделали во время нашего первого ремонта верхнего фиксатора, — это заменили каждую розетку и выключатель света, даже если они не были сломаны.

Вам может быть интересно, зачем менять исправную розетку? Я помню, когда Логан предложил заменить все розетки и выключатели света в рамках нашего ремонта, я подумал, что он сошел с ума. Я имею в виду, что все они работали нормально. Я обычно думаю, что если он не сломан, вам не нужно его чинить… верно?

Мы только что закончили масштабный ремонтный проект по покрытию всех стен тонким слоем (это просто причудливый способ сгладить текстуру) и покраске всего. После того, как мы закончили, старые розетки и выключатели торчали как больной палец.

После того, как мы поменяли первую розетку, я убедился.

Вот почему мы теперь всегда меняем розетки и выключатели (даже если они не сломаны)…

Теперь я знаю, что новые розетки и выключатели сильно меняют общее ощущение дома. Ваш дом мгновенно станет чище и просто «более обновленным».

Так что теперь это то, что НЕ подлежит обсуждению во всех будущих ремонтных работах.

Если вы ремонтируете дом или даже готовите его к продаже в ближайшее время, замена розеток и выключателей света — это то, на что вы обязательно должны рассчитывать. Это стоит недорого – особенно если вам не нужно нанимать электрика!

Даже если вы никогда раньше не занимались электромонтажными работами, заменить розетку (или заменить лампу в туалетном столике) — это простая задача, которую должен знать каждый домовладелец! (Пожалуйста, прочитайте информацию о безопасности в нижней части этого поста).

Как заменить розетку – видеоруководство

Мы делаем короткое видео, чтобы показать вам процесс замены розетки. Если вы ищете очень недорогой способ обновить свой дом или у вас сломалась розетка, посмотрите видео ниже и выполните эти простые шаги, чтобы заменить розетку.

<noscript><img loading='lazy' src='/800/600/http/ensercom.ru/wp-content/uploads/16a31b554d97630e977cae57f80157c0.jpg' /></noscript> com/embed/XF3IViYRq0g» title=»YouTube video player» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>

Это руководство по изменению выхода содержит партнерские ссылки, но ничего, что я бы не рекомендовал всем сердцем. Прочитайте мое полное раскрытие здесь.

Принадлежности для руководства по замене розетки:

Детектор напряжения

Отвертка

Кусачки/инструменты для зачистки проводов (это может понадобиться, см. шаг 3 для получения дополнительной информации).

Новая розетка

Новая лицевая панель

Шаг 1. Отключите питание.

Перед тем, как НИЧЕГО прикоснуться к электричеству, всегда нужно выключать питание. Возьмите друга и узнайте, какой выключатель включен у вашей розетки или выключателя. Логан всегда вручает мне этот тестер, когда проверяет выключатели.

Он НАСТОЛЬКО прост в использовании. Все, что вам нужно сделать, это просто поднести его к розетке или выключателю, и он сообщит вам об отключении питания.

Шаг 2. Снимите розетку со стены.

Когда питание отключено, начните с того, что возьмите отвертку и снимите лицевую панель, а затем розетку или выключатель света со стены и вытащите ее, но оставьте провода подключенными.

Примечание: так же, как и при установке нового фонаря — даже если питание отключено, важно действовать так, как будто питание включено для дополнительной безопасности, а это означает, что вы должны избегать соприкосновения проводов друг с другом, если они все возможное.

Шаг 3. Замените провода на розетке.

Теперь, когда ваша розетка вынесена из стены, вы можете начать с удаления проводов из старой розетки и сразу же подключать их к новой розетке один за другим.

Чтобы снять провод со старой розетки, просто отвинтите винт, на который намотан провод. Вам нужно только открутить его настолько, чтобы снять провод.

Если интересно в каком порядке менять провода, Логан всегда делает массу (голый провод) если она есть, нейтраль (белый провод), а потом горячую (черный провод).

Нет провода заземления? Если вы живете в старом доме, вы можете заметить, что в розетке или выключателе света нет заземляющего провода (оголенного).

Если вы видите заземляющий (оголенный) провод, сначала переключите его и подключите к новой розетке на зеленом винте (который называется заземляющим винтом).

Как подключить провода к новой розетке?

Подсоедините заземляющий провод к заземляющему винту (обычно зеленый)

Подсоедините нейтральный провод (белый) к одному из серебряных винтов . Вы, вероятно, заметите два на боковой стороне розетки — любой из них в порядке.

Присоедините нагревательный провод (черный) к одному из латунных или золотых винтов .

Чтобы прикрепить провода, сделайте С-образную петлю на конце провода, зацепите за винт и затяните.

Затяните все неиспользуемые винты на новой розетке.

На этом этапе, если вы заметили, что конец провода поврежден (или если он выглядит так, как будто он был перекручен несколько раз), вы можете отрезать конец и снова зачистить его (что означает использование этого инструмента для удаления пластикового покрытия вокруг конец провода).

Шаг 4. Поместите новую розетку в коробку.

Подключив новую розетку, просто аккуратно вставьте ее обратно в коробку.

Постарайтесь убедиться, что провода остаются Розетка, вы не хотите, чтобы они были по бокам и выскользнули обратно. Затем прикрутите розетку к коробке. Убедитесь, что в этом месте она прямая.

Шаг 5. Добавьте новую лицевую панель.

Последний шаг — прикрепить новую лицевую панель. Готово.

Разве это не выглядит намного лучше?

Надеюсь, вам понравилось это видео и пошаговое руководство, и вы узнали что-то новое! Теперь, кто хочет заменить все старые розетки в своем доме?!?

Важная информация по технике безопасности:

Обязательно внимательно прочитайте инструкции производителя вашей розетки, прежде чем начинать менять розетку, потому что они могут отличаться от нашего руководства, если они имеют другие провода или соединения.

Это видео и запись в блоге предназначены только для информационных, образовательных и развлекательных целей. Электрические работы могут быть сложными, поэтому будьте умны и соблюдайте осторожность. Мы не несем ответственности за любые травмы или повреждения. При необходимости проконсультируйтесь со специалистом, прочтите все руководства по технике безопасности и инструкции и примите все меры предосторожности. Все проекты, выполненные в соответствии с инструкциями, найденными на этом сайте, выполняются на ваш страх и риск. Ознакомьтесь с нашим полным отказом от ответственности здесь.

Вы когда-нибудь меняли розетку раньше??

Дайте нам знать в комментариях ниже!

Материалы

Новая розетка

Новая лицевая панель

Инструменты

Детектор напряжения

Отвертка

Кусачки / стрипперы

Инструкции

Выключите питание.

Снимите розетку со стены.
