4 МОНТАЖ ОПН 6-110 KB

4.1 Общие требования

Монтаж ОПН 6-110 кВ должен производится в строгом соответствии с требованиями инструкций завода-изготовителя и указаний ГКД 34.35.512-2002. Средства защиты от перенапряжений в электроустановках 6-750 кВ. Инструкция по монтажу и эксплуатации.
После окончания монтажа проводятся приемо-сдаточные испытания ОПН в объеме согласно требованиям инструкции завода-изготовителя и ГКД 34.35.512-2002.

Перед монтажом все элементы ОПН необходимо тщательно осмотреть, причем особое внимание следует обращать на следующее:

поверхности покрышек, в том числе торцы, примыкающие к фланцам, не
должны иметь трещин, каких-либо следов удара;
состояние внутренних деталей элемента проверяется слабым
встряхиванием при проворачивании его в разные стороны под углом 20-30° от

вертикальной оси. Наличие при этом шумов или позваниваний свидетельствует о
повреждении внутренних деталей элемента;
перед монтажом, элементы ОПН должны быть испытаны в соответствии с
инструкцией завода-изготовителя, требованиями ПУЭ, РД 34.20.302, указаниями
ГКД 34.35.512-2002. При монтаже используются только те элементы ОПН,
результаты испытаний которых удовлетворяют требованиям вышеперечисленных

НД;
монтаж многоэлементных ОПН (начиная от земли) следует выполнять,
строго соблюдая указания завода-изготовителя о размещении порядковых номеров

элементов. Замена одних элементов другими или изменение их взаимного
расположения в ОПН, по сравнению с предписанным заводом-изготовителем не

допускается, за исключением случаев, оговоренных в заводских документах по
техническому обслуживанию и эксплуатации.

После окончания монтажа все наружные металлические детали аппарата, кроме паспортных щитков, необходимо окрасит влагостойкой краской или эмалью. ОПН устанавливаются в ОРУ, ЗРУ на специальных конструкциях — стойках или на огражденных фундаментах высотой не менее 300 мм от уровня планировки ПС с учетом требований защиты от ливневых вод и высоты снежного покрова. ОПН, у которых нижняя кромка фарфорового кожуха расположена над уровнем планировки ПС на высоте не менее 2500 мм, разрешается устанавливать без постоянных ограждений. Расстояние в свету между фазами ОПН или от ОПН до заземленных или находящихся под напряжением других элементов ПС должны быть не менее значений заказанных в табл. 1.

Для ОПН-110 кВ наименьшие расстояния в свету от токоведущих частей до различных элементов СРУ должны быть:
— от токоведущих частей, от элементов оборудования и изоляции, находящихся под напряжением, до заземленных постоянных внутренних и наружных ограждений высотой не менее 2000 мм, а также стационарных межячейковых экранов и противопожарных перегородок — 600 мм;

Таблица 1 — Наименьшие допустимые расстояния в свету между ОПН и токоведущими и заземленными частями оборудования ПС, а также между ОПН и постоянными ограждениями

*Расстояние*	*Изоляционные расстояния, мм, для номинального напряжения,* кВ
*Расстояние*	6	10	55	110
ЗРУ
От ОПН до заземленных частей	90	120	290	700
Между ОПН и от ОПН до токоведущих частей других фаз	100	130	320	800
От ОПН до сплошных ограждений	120	150	320	730
От разрядников до сетчатых ограждений	190	220	390	800
ОРУ (для жесткой ошиновки)
От ОПН до заземленных частей или сетчатых ограждений высотой не менее 2000 мм	200	200	400	900
Между ОПН и от ОПН до токоведущих частей других фаз	220	220	440	1000
От разрядников до сетчатых ограждений высотой до 1600 мм	950	950	1150	1650

от токоведущих частей или элементов оборудования и изоляции,
находящихся под напряжением, до всех других заземленных конструкций — 600 мм;
между токоведущими частями разных фаз — 750 мм;
от токоведущих частей или элементов оборудования и изоляции,
находящихся под напряжением, до постоянных внутренних ограждений высотой до

1600 мм и транспортируемого оборудования — 1350 мм;
между токоведущими частями разных цепей в разных плоскостях при
обслуживаемой нижней цепи и не отключенной верхней — 1800 мм;
от неогражденных токоведущих частей до земли или кровли зданий при
наибольшем провисании провода — 3300 мм;
от токоведущих частей до верхней кромки внешнего забора, между
токоведущими частями и зданиями и сооружениями — 2600 мм;
между токоведущими частями разных цепей в разных плоскостях, а также
токоведущими частями разных цепей по горизонтали при обслуживании одной цепи

и не отключенной другой — 2600 мм;
от контакта и ножа разъединителя в отключенном положении до ошиновки,
присоединенной ко второму контакту — 850 мм.

Наименьшие расстояния в свету от токоведущих частей до различных элементов ЗРУ, защищенных ОПН-110 кВ при жесткой ошиновке:

от токоведущих частей до заземленных конструкций и частей здания — 600
мм;
между проводниками разных фаз — 750 мм;
от токоведущих частей до сплошных ограждений — 650 мм;
от токоведущих частей до сетчатых ограждений — 700 мм;
между неогражденными токоведущими частями разных цепей — 2750 мм;
от неогражденных токоведущих частей до пола — 3100 мм;
от неогражденных выводов из ЗРУ до земли (пои выходе их на территории
ОРУ и отсутствии проезда под выводами) — 5400 мм;
от контакта и ножа разъединителя в отключенном положении до ошиновки,
присоединенной ко второму контакту — 850 мм.

Наибольшее допустимое тяжение в горизонтальном направлении для ОПН-110 кВ — 500 Н.
ОПН опорного типа должны устанавливаться в колонны строго вертикально Их ошиновку в ОРУ необходимо выполнять гибким медным, алюминиевым или стальным проводом. Спуски должны укрепляться с рассчитанной слабиной во избежание как опасного одностороннего тяжения, так и неоправданных раскачиваний.

4.2 Монтаж ОПН фирмы «ABB»

ОПН серии РЕXLIM, EXLIM предназначены для вертикальной установки в пространстве. При монтаже ОПН необходимо пользоваться заводской инструкцией по монтажу и эксплуатации.

4.3 Монтаж ОПН фирмы «Таврида Электрик»

Монтаж ОПН типа ОПН-KP/TEL, ОПН-PT/TEL должен проводится в соответствии с требованиями ГКД 34.35.512-2002.
Данные ОПН не требуют применения специальных крепежных устройств и могут устанавливаться с помощью болтов или шпилек М10. Допускается устанавливать ограничители типа ОПН-KP/TEL исполнения УХЛ1 под углом к вертикальной оси не более 45°, ОПН-KP/TEL, ОПН-PT/TEL исполнения УХЛ2 — в любом положении в пространстве.

Подключение ОПН ВВ/TEL

При выборе места расположения ОПН следует учитывать наличие элементов электроустановки или аппаратов, которые в рабочих условиях выделяют тепло, и температура вблизи которых может отличаться от температуры окружающего воздуха.

Болты (шпильки) для присоединения ограничителей к электрической цепи должны быть выполнены из металла, стойкого к коррозии, или покрыты металлом, предохраняющим их от коррозии, и не должны иметь поверхностной краски. Вокруг болта (шпильки) должна быть контактная площадка для присоединения проводника (шины). Площадка должна быть защищена от коррозии, и не иметь поверхностной краски. Допускается обеспечивать необходимую поверхность соприкосновения в соединении при помощи шайб. Между проводником (шиной) и болтом (шпилькой) необходимо устанавливать контргайки или пружинные шайбы.
Момент затяжки болтов при подсоединении фазного и заземляющего проводников ОПН должен составлять не более 30 Нм.
При внутренней установке ОПН, с целью исключения неучтенных механических усилий при монтаже и эксплуатации, рекомендуется использование нежесткого присоединения фазного вывода ограничителя к электрической цепи РУ, например, с помощью стальной шины 20×1 мм. При наружной установке, ОПН рекомендуется подключать к сета гибким неизолированным проводом сечением 5-6мм².
Изгибающее усилие, усилие на сжатие и растяжение при ошиновке ОПН не должны превышать 300 Н. Правильный монтаж должен исключить все статические нагрузки на ОПН. Ограничители наружной установки допускают кратковременные нагрузки от тяжения провода до 305 И при ветре 40 м/с.
При внутренних установках, длина соединительных шин ОНН должна быть выбрана так, чтобы исключить внешний нагрев ОПН со стороны токоведущих шин выше 55°С. Рекомендуется применение стальной шины 20 x1 мм, обеспечивающей градиент снижения температуры порядка 70°С на 50 мм длины шины. Также следует избегать использования фазных проводников длиной более 400 мм.
Заземляющая шина выбирается по критерию механической прочности соединения (порядка 20 мм² и более). Шина заземления ОПН подсоединяется кратчайшим путем к общему контуру заземления в соответствии с рекомендациями ПУЭ.
Монтаж ограничителей типа ОПН-/ТЕL-35,110 должен проводится в соответствии с требованиями и рекомендациями инструкции завода-изготовителя. Данные ограничители не требуют специальной подготовки к эксплуатации, кроме внешнего осмотра, подтверждающего отсутствие видимых повреждений корпуса, загрязнения его поверхности и коррозии электродов.

Ограничители OПH-/TEL-35,110 устанавливаются на специальном фундаменте и крепятся с помощью шести болтов M 10 (М8 для OПH-/TEL-35). Рабочее положение в пространстве — вертикальное. Фазный вывод допускает подключение типового аппаратного зажима, имеющего для присоединения к ОПН два отверстия диаметром 10 мм с расстоянием по осям 41-мм. Для подключения ОПН-/ТЕL-35,110 необходимо применять алюминиевый либо луженый провод с целью исключена электрокоррозии.

Подключение ОПН ВВ/TEL при помощи стандартного зажима

Ограничители должны быть установлены без коммутационных аппаратов в цепи присоединения к линии, шинам распределительного устройства или ошиновке трансформаторов или шунтирующих реакторов. Ограничители подключаются к сети с помощью оголенного провода сечением 35-70 мм².
Заземляющие проводники ОПН рекомендуется присоединять к заземляющему устройству ПС поблизости один от другого или так, чтобы место присоединения ОПН к заземляющему устройству находилось между точками присоединения заземляющих проводников портала с молниеотводом и трансформатора и было максимально удалено от точек заземления измерительных трансформаторов. Расстояние от ребер внешней изоляции до заземленных конструкций и до изоляции ограничителей других фаз должно быть не менее указанного в ПУЭ для токоведущих частей.

При установке ОПН не требуется подключение регистратора числа срабатываний, т.к. коммутационный ресурс ОПН/TEL не ограничен.
Изгибающее усилие, усилие на сжатие и растяжение при ошиновке OПH-/TEL не должны превышать 510 Н. Правильный монтаж должен исключить существенные статические нагрузки на ОПН. Ограничители ОПН-/ТЕL допускают кратковременные нагрузки от тяжения провода до 640 Н при ветре 40 м/с.
В Процессе монтажа OПH-/TEL-35,110следует избегать внешних воздействий на изоляционную поверхность ограничителя.

4.4 Монтаж ОПН фирмы «Райхем».

Перед монтажом ОПН их необходимо осмотреть на предмет отсутствия видимых повреждений. Модули одного ОПН должны иметь одинаковый серийный номер. При несоблюдении данного условия возможен выход ОПН из строя.
Промежуточные электростатические пластины снабжены предварительно просверленными монтажными отверстиями для установки необходимого количества параллельно устанавливаемых модулей ОПН. Верхняя электростатическая пластина снабжена контактами для подключения линейного проводника. ОПН типов 3Р и 4Р снабжены нижней опорной плитой, включающей в себя заранее смонтированные стекловолоконные изоляторы, а так же винты для крепления нижней электростатической плиты основания. Остальные электростатические пластины поставляются как отдельные элементы.
Изоляторы для ОПН типа 2Р поставляются как опция и должны быть закреплены между нижней опорной плитой и опорной пластиной ОПН.
Болтовые соединения М16, используемые в конструкции ОПН, должны быть затянуты с усилием 75 Нм. Это не относится к электрическим соединениям меньших размеров. Модули ОПН собираются таким образом, чтобы шайба электрода с серийным номером находилась вверху. Перед началом сборки, необходимо удостовериться, что поверхность бетонного либо стального фундамента под ОПН гладкая, плоская, выставлена по уровню и не имеет повреждений. Необходимо проверить, что монтажные отверстия, высверленные в опорной пластине, соответствуют анкерным болтам, или в плите высверлены дополнительные отверстия.
Необходимо надежно закрепить нижнюю опорную плиту к пластине основания ОПН с помощью гаек и шайб для обеспечения прочности конструкции. Крепеж модуля первой секции ОПН к нижней опорной пластине ОПН выполнить в соответствии с заводской инструкцией.

Необходимо прикрепить модуль первой секции к плите основания, затем установить верхнюю электростатическую пластину. Плита устанавливается на электроды ОПН. Затем необходимо закрепить пластину с помощью гаек и шайб, которые поставляются в комплекте.
Последовательность сборки оставшихся секций ОПН:

удалить гайки ишайбы с секций и установить следующие секции ОПН в отверстия электростатических пластин;
закрепить секции с помощью гаек и шайб к электростатической пластине. Гровер должен находится между шайбой и гайкой;
установить следующую электростатическую пластину;
закрутить секции ОПН к электростатической пластине сверху и снизу с помощью гаек и шайб.

Если условия не позволяют монтировать ОПН последовательно секция за секцией, то допускается сборка ОПН по две и более секции, но не более 5-ти. При использовании подъемного крана либо другого подъемного устройства, крюк подъемного устройства должен крепится за ободок верхней электростатической пластины.
Не допускается сборка ОПН в горизонтальном положении, а затем подъем его в вертикальное.

Размещать ОПН, желательно, как можно ближе к устройству, которое будет защищаться, выдерживая необходимые расстояния (фаза-фаза, фаза-земля).
Все электрические присоединения ОПН должны быть максимально короткими, избегающие при этом острых углов и петель. Необходимо, убедиться, что через эти подсоединения на ОПН не передается никаких механических воздействий. При монтаже выполняется постоянное заземление, соединенное с главным контуром электроустановки.

В отличие от ОПН в керамическом корпусе, полимерный OПH может изгибаться под воздействием порывов ветра либо при динамическом воздействии токов короткого замыкания, поэтому соединение с линий выполняется при помощи гибкого проводника,
Допускается использование ОПН как опорного элемента для системы шин, если шина пересекает ОПН строго посередине верхней электростатической пластины и присоединяется к ОПН с помощью специального шинного крепежа. При этом максимальное усилие шины на ОПН не должно превышать 30 кг.
При использовании для подключения линейного зажима гибкого проводника, проводник должен быть опущен вертикально от линии к коннектору линии ОПН, не иметь петель и не превышать длину 3 м. Не соблюдение указанных условий может привести к преждевременному выходу ОПН из строя.

Все коннекторы заземления устанавливаются на опорной электростатической пластине и предназначены для присоединения проводника заземления либо счетчика импульсов.
Верхнее кольцо-антикорона, при необходимости, устанавливается на верхней электростатической пластине и крепится при помощи набора крепежа, входящего в комплект ОПН.

Перед включением ОПН в работу, необходимо проверить:
— совпадение числа секций ОПН с данными, указанными на маркировочной табличке;

— совпадение числа параллельных модулей с первой цифрой типа ОПН.
В случае комплектации ОПН счетчиком, импульсов SС12 либо счетчиком импульсов со, шкалой измерения тока утечки типа SCI3, данные счетчики устанавливаются между контактом заземления ОПН и шиной заземления.

Назад
Вперед

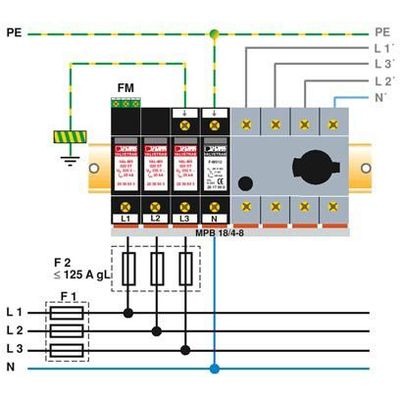

Ограничители импульсного перенапряжения: подключение УЗИП

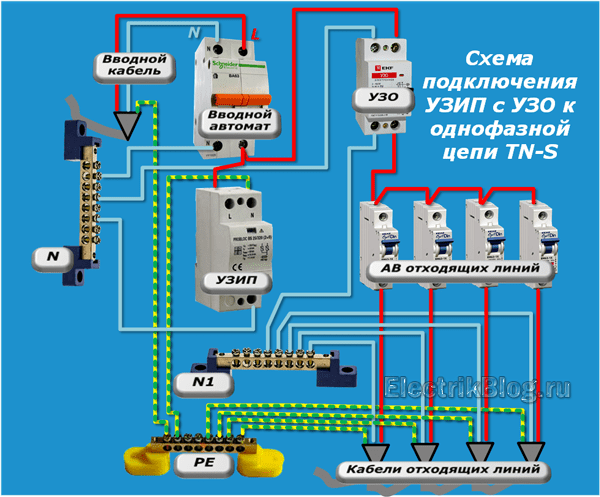

Установка УЗИП — ограничители импульсного перенапряжения, правильный монтаж и подключение

Ограничители импульсного перенапряжения — скачкообразное напряжение атмосферного происхождения является основной причиной выхода из строя электронного оборудования и простоев производства. Наиболее опасный тип перенапряжения вызван прямыми ударами молнии.

Фактически, молния создает пики тока, которые генерируют перенапряжения в сети электропередачи и передачи данных, последствия которых могут быть чрезвычайно нежелательными и опасными для систем, сооружений и людей. У разрядников для защиты от перенапряжений есть много применений, от защиты дома до коммунальной подстанции.

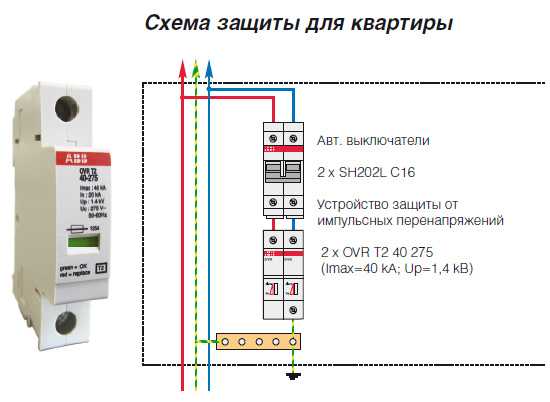

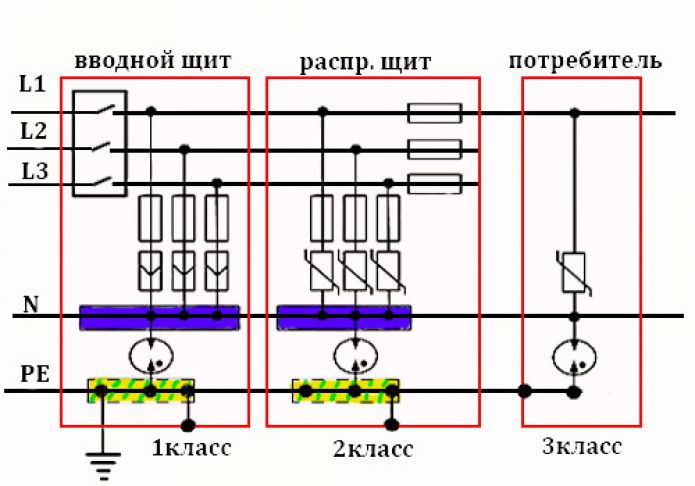

Они устанавливаются на автоматических выключателях внутри жилого дома, внутри вмонтированных трансформаторов, на полюсных трансформаторах, на столбовых стойках и подстанциях. В данной публикации мы расскажем как правильно подключать ограничители импульсного перенапряжения, и покажем схемы соединения. В частности здесь речь пойдет о конкретном устройстве ОИН-1.

Для чего нужен ОИН-1 и его функциональные возможности

Прибор ограничителя импульсных напряжений в первую очередь нужен для защиты электрической сети переменного тока 380/220v. Скачкообразные, импульсные напряжения, многократно превышающие штатные значения, могут возникать из-за грозовых разрядов.

Кроме этого, действующее сетевое напряжение может изменяться в следствия бросков тока в электросети. Возникают они как правило во время подсоединения к сети либо отключения каких либо мощных электрических устройств.

В схему прибора ОИН-1 включен мощный варистор, выполняющий функции разрядника, которые применялись в устройствах более старшего поколения.

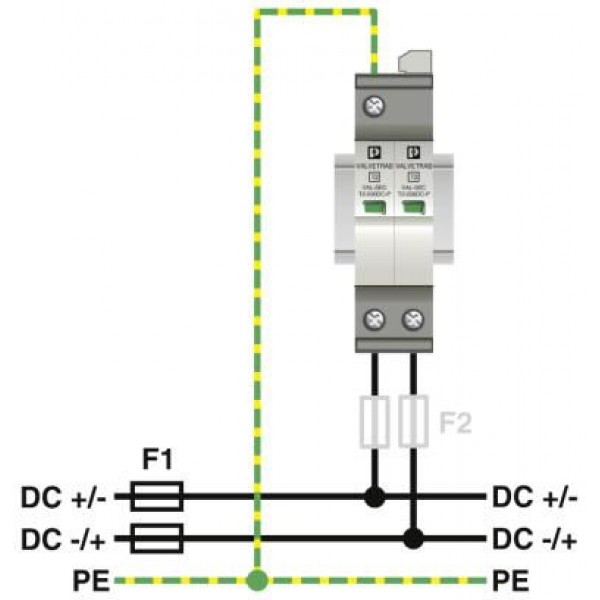

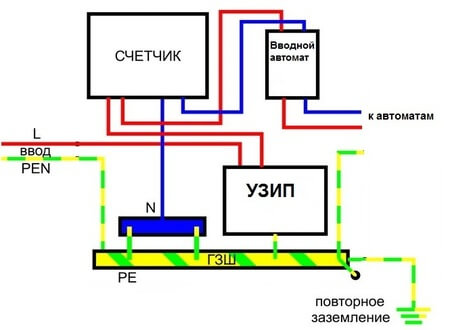

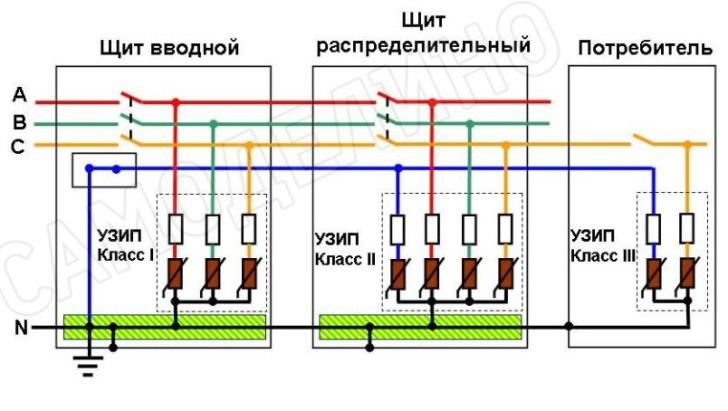

Устройство защиты от импульсных перенапряжений в силовом щитке

В этом варианте прибор подключен к защищаемой электрической цепи по параллельной схеме.

В случае каких либо возникших аварийных ситуаций, когда штатное напряжение начинает периодически «прыгать» до критического уровня, тогда устройство защиты мгновенно сработает.

Принцип действия защиты заключается в следующем. Во время образования в силовой цепи внезапного подъема напряжения, например, от грозового разряда. При этом на варисторе снижается сопротивление, и как следствие возникает короткое замыкание, после чего срабатывает автомат и отключает электрическую цепь. Установленные в этом силовом тракте, после варистора, различные приборы не получат повреждений, благодаря тому, что вовремя сработали ограничители импульсного перенапряжения.

В процессе эксплуатации ОИН-1 он может получить повреждения, чтобы убедится в его исправности, нужно ориентироваться на показание встроенного индикатора. В случае, если индикатор отображается зеленым цветом, то прибор находится в рабочем состоянии, а если индикатор покраснел, тогда устройство защиты подлежит замене.

Область использования

Защитный ограничитель напряжения ОИН-1 очень востребован при монтаже электро сетей, его практически всегда устанавливают в распределительных щитках на входе в помещение. А подключается он в цепь непосредственно перед прибором учета электроэнергии, то есть и сам счетчик будет под защитой от перенапряжения.

Кроме этого, данный прибор используется для защиты от перенапряжений, начиная от жилого дома до коммунальной подстанции. Они устанавливаются на автоматических выключателях внутри жилого помещения, внутри вмонтированных трансформаторов, на полюсных трансформаторах, на столбовых стойках и подстанциях.

Технические параметры

№	Таблица основных характеристик ОИН-1:	Значение
1	Стандартное напряжение	220 В
2	Номинальный разрядный ток	6
3	Максимальный РТ	13
4	Остаточное напряжение	2200
5	Уровень защиты	не ниже IР21
6	Температурный режим	от -50 до +55
7	Параметры устройства (размеры)	80 × 17,5 × 66,5
8	Вес	0,12 кг
9	Срок службы	3–3,5 года

Ограничители импульсного перенапряжения — как подключить прибор

Существуют схемы подключения как по одной фазе, так и по трем фазам. Кроме описываемого здесь устройства ОИН-1 есть множество идентичных защитных ограничителей напряжения от разных брендов, потому принцип их подключения ничем не отличается друг от друга. Типовую схему, представленную ниже, практически можно использовать с любыми видами устройств.

В первом варианте прибор подключен к цепи по схеме параллельного соединения, второй вариант показывает последовательное с разъединителем подключение. Из этого вытекает, что во время срабатывания ограничителя импульсного перенапряжения при резком повышении сетевого напряжения разъединитель разомкнет питающую цепь.

Внимание! Помимо правильного монтажа фазового и заземляющего кабеля, существенно большое значение имеет сечение и длина монтажного провода.

От точки подключения на клеммной колодке устройства до шины заземления длина монтажного провода не должна составлять более 500 мм.

Что нужно устанавливать перед устройством защиты — автоматический выключатель или предохранитель

Чтобы обеспечить гарантированную подачу электроэнергии в помещение, нужно устанавливать автомат-выключатель для корректного отключения УЗИП, а для надежности можно еще и предохранитель.

Последствия удара молнии в распределительный щит

Из всего выше сказанного образуется такой вывод: ограничители импульсных перенапряжений желательно устанавливать как в сетях промышленного потребления, так и в домашних электро сетях. Такая защита поможет вам избежать воспламенения установленного оборудования, следовательно и пожара.

Как использовать устройства защиты от статического электричества и перенапряжения : Разрядники для защиты от перенапряжений | Примечание по применению | Техническая библиотека

Как работают разрядники

Газонаполненные разрядники работают по принципу дугового разряда. Электрически они действуют как переключатели, зависящие от напряжения. Как только напряжение, подаваемое на разрядник, превышает напряжение пробоя, в герметично закрытой разрядной камере за считанные наносекунды образуется дуга. Дуга образует короткое замыкание, по которому протекает весь ток, мгновенно устраняя перенапряжение. Когда разряд рассеялся, разрядник гаснет и внутреннее сопротивление тут же возвращается к значениям в несколько сотен МОм.
Таким образом, ограничители перенапряжения практически полностью соответствуют всем требованиям, предъявляемым к защитным элементам.
Они надежно ограничивают перенапряжение до допустимых уровней, а при нормальных условиях эксплуатации их высокое сопротивление изоляции и низкая емкость означают, что они практически не влияют на защищаемую систему.

Пример приложения: Телекоммуникационные приложения
Пример применения: Устройство защиты от перенапряжения (SPD) для источников питания
Пример применения: Схема защиты для систем генерации кондиционеров солнечной энергии
Пример применения: Защита интерфейсов Ethernet от перенапряжения

Пример применения: Телекоммуникационные приложения

Телекоммуникационные приложения
Газонаполненные разрядники для защиты от перенапряжения являются классическими компонентами для защиты телекоммуникационных установок. Для защиты ИТ и телекоммуникационных систем с их чувствительными электронными схемами в точках подключения к телекоммуникационным линиям используются разрядники. Кроме того, эти компоненты защиты незаменимы для защиты базовых станций в системах мобильной телефонной связи и разветвленных сетях кабельного телевидения (CATV) с их ретрансляторами и распределительными системами, а также чувствительного оборудования и систем в других секторах:

Рисунок 1　Основные области применения ОПН в системах связи

CATV
В отличие от варисторов, ОПН имеют небольшую емкость (минимум 0,2 пФ) и не влияют на высокочастотные сигналы. Поэтому они подходят для защиты от перенапряжения для кабельного телевидения и высокоскоростных линий связи. Ниже показаны примеры схем защиты с 2-электродным разрядником и 3-электродным разрядником.

Рисунок 2　Пример схемы защиты с ОПН (2 электрода) для коаксиального кабеля CATV

Рисунок 3　Пример схемы защиты с ОПН (3 электрода) для высокоскоростной линии связи

Пример применения: Устройство защиты от перенапряжения (УЗП) для источников питания

Устройства защиты от перенапряжения (УЗИ) для источников питания , которые защищают устройства от грозовых перенапряжений и других сильных переходных процессов, в дополнение к варисторам используют разрядники для защиты от перенапряжений. Ниже приведены примеры подключения к однофазной сети переменного тока и к трехфазной сети переменного тока. Вставные УЗИП часто используются для распределительных щитов и силовых распределительных щитов, а внутри устройств используются варисторы и ограничители перенапряжения.

Рисунок 4　УЗП для источника питания (однофазный переменный ток)

Рисунок 5　УЗП для источника питания (трехфазный переменный ток)

Пример применения: Схема защиты для систем генерации кондиционеров на солнечной энергии

Кондиционер в солнечной электростанции Система генерации представляет собой применение защиты от перенапряжения для источника питания постоянного тока. Постоянный ток, генерируемый солнечными панелями, подается на кондиционер, усиливается в преобразователе постоянного тока, преобразуется инвертором в электричество переменного тока, а затем подается в электросеть. Для защиты схемы стабилизатора напряжения от индуктивного грозового перенапряжения и других сильных переходных процессов к входной части стабилизатора напряжения подключается схема защиты по напряжению с использованием комбинации варисторов и разрядников.

Рисунок 6　Применение защиты от перенапряжения для системы производства солнечной энергии

Пример применения: Защита интерфейсов Ethernet от перенапряжения

TDK предлагает ограничители перенапряжения EPCOS с 2 и 3 электродами, которые специально разработаны для защиты интерфейсов данных. Эти компоненты имеют малые размеры SMD-корпуса, высокую токопропускную способность, высокое сопротивление изоляции и низкую емкость.
Типичными приложениями являются интерфейсы Ethernet в маршрутизаторах и коммутаторах, коммутационных панелях, модемах, ПК и ноутбуках, телевизионных приставках, IP-телевидении, видеонаблюдении, WLAN-AP.

Рисунок 7　Защита интерфейсов Ethernet от перенапряжения

Связанные страницы

■ Перечень номеров деталей разрядников

Разрядники
Ограничители перенапряжения переменного/постоянного тока
ОПН

Правильная установка проводного устройства защиты от перенапряжения

Очень важно следовать инструкциям производителя по установке. Обратите особое внимание на требования к предохранителям или прерывателям и длину проводов.

Также важно, чтобы система распределения электроэнергии была заземлена и соединена в соответствии с Национальным электротехническим кодексом®. Невыполнение этого требования может привести к повреждению УЗИП.

На работу параллельно подключенных УЗИП переходного напряжения влияют соединительные провода. Как размер, так и длина провода, используемого для подключения УЗИП, будут влиять на его характеристики.

Соединительные провода:

Переходные процессы имеют быстро нарастающие волновые фронты. Обычно скорость нарастания тока (di/dt), связанная с выбросами, может составлять 100 ампер в микросекунду или быстрее. Собственная индуктивность (L) соединительной проводки значительна (0,1 мкГн на фут) и может препятствовать подавлению высоких напряжений при прохождении волнового фронта.

Падение напряжения (V = L di/dt) на соединительных проводах добавляется к напряжению на элементах подавления, что ухудшает работу УЗИП за счет увеличения остаточного напряжения.

Рис. 1. Производительность УЗИП зависит от длины соединительного провода.

Самоиндукция проводки пропорциональна как ее длине, так и логарифму ее толщины. Уменьшение вдвое длины соединительных проводов вдвое уменьшает индуктивность, но для достижения того же эффекта толщину пришлось бы увеличить в десять раз. Многожильные провода имеют большую эффективную толщину, чем сплошные проводники эквивалентного размера из-за скин-эффекта на общей площади поверхности.

Толстые, короткие, многожильные соединительные провода обеспечивают наилучшие характеристики УЗИП. Однако короткая длина гораздо важнее, чем большой размер провода.

Рис. 2. Пример процедуры установки

Пример процедуры установки производителя:

Расположите УЗИП как можно ближе к защищаемой панели.

Просверлите и пробейте отверстие в корпусе УЗИП так, чтобы свести к минимуму длину соединительных проводов от наконечников УЗИП к автоматическому выключателю на соседней панели (или наконечникам разъединителя с предохранителем).
