Подключение диода к 220: Как подключить светодиод к 220в через резистор. Подключение светодиода к сети 220в

Как подключить светодиод к 220 В ⋆ diodov.net

У многих начинающих радиолюбителей возникает мысль, как подключить светодиод к 220 В без применения трансформатора. Ведь габариты даже самого маломощного трансформатора сравнительно велики. Это в первую очередь вызвано высоким сетевым напряжением, в результате чего первичная обмотка трансформатора имеет большое число витков.

Основной проблемой подключения светодиода к 220 вольтам на прямую, без трансформатора является ограничение ток, протекающего через него вследствие проложенного напряжения. Оценим его величину для понимания сети происходящего.

Светодиод – это светоизлучающий полупроводниковый прибор, как и «обычный» диод пропускает ток лишь в одном направлении. Поскольку переменное напряжение изменяет свое направление дважды за период, то в один полупериод ток протекает, а во второй – нет. Поэтому, чтобы определить средний ток, протекающий через светодиод, следует действующее напряжения 220 В разделить на два. Получим 110 В. Эту величину возьмем за основу при дальнейших расчетах.

Сопротивление любого полупроводника нелинейное, т.е. нелинейно зависит от величины приложенного напряжения. Не вникая в подробности, с приемлемой точностью примем 1,7 Ом. Тогда ток, протекающий через полупроводниковый кристалл равен 110/1,7 = 65 А! Естественно, такой огромный ток сожжёт полупроводниковый прибор. Поэтому обязательно нужно последовательно со светодиодом включать какое-либо сопротивление.

Если в цепи постоянного напряжения в качестве сопротивления можно использовать только резистор, то на переменном напряжении есть возможность применять еще и конденсатор или катушку индуктивности. Их еще называют реактивными элементами. В один полупериод времени они накапливают энергию (в виде электрического или магнитного поля), а в следующий полупериод возвращают ее в направлении источника питания. При этом электрическая энергия практически не потребляется.

Применение катушки индуктивности не рассматривается, по ряду причин, связанных с ее нагревом.

Как подключить светодиод к 220 В с помощью резистора

Для большей наглядности изобразим расчетную схему.

Такая схема очень распространена в цепях индикации работы электротехнических устройств, например, подсветки выключателя или кнопки электрического чайника. Главным достоинством данной схемы является ее простота, а отсюда и надежность.

С целью сравнения полученных результатов возьмем два светодиода. Один индикаторного типа, а второй более мощный.

Определим сопротивление R₁, необходимое для первого светодиода:

Сетевое напряжение делим на два по уже указанной выше причине.

Мощность рассеивания резистор равна:

Принимаем 2 ватта, поскольку такой номинал является ближайшим в сторону увеличения из стандартного ряда мощностей.

Теперь определим сопротивление резистора, соединенного последовательно со вторым светодиодом:

Мощность рассеивания равна:

Резисторы с такой мощностью рассеивания имеют значительные размеры и немалую стоимость, поэтому не рационально их применение в цепи с мощными светодиодами. Более эффективным будет замена его конденсатором.

Для защиты полупроводникового прибора встречно-параллельно подсоединяют диод.

Его назначение состоит в следующем. В проводящий полупериод на светодиоде падает напряжения порядка 2…3 В. В не проводящий полупериод он заперт и к его выводам прикладывается обратное полное действующее напряжение 220 В, амплитуда которого достигает 310 В. Поэтому существует вероятность пробоя полупроводникового прибора. Однако если создать путь для протекания тока в этот непроводящий полупериод времени, то снизится амплитуда опасного обратного напряжения. Именно это достигается за счет применения шунтирующего диода.

Кстати, вместо него можно применять еще один светодиод, желательно со схожими параметрами.

Визуально нам будет казаться, что оба они светят все время, но на самом деле они мерцают с частотой 50 Гц. Причем, когда первый светит, второй гаснет и наоборот, т.е. работают в противофазе.

В этом случае необходимо учесть, что через резистор ток протекает в оба полупериода времени, поэтому его сопротивление нужно снизить вдвое. Далее в последующих расчетах мы будем пользоваться схемой без шунтирующего диода.

Как подключить светодиод к 220 В с помощью конденсатора

Выше уже было сказано, что конденсатор обладает реактивным сопротивлением переменному току, т.е. он не потребляет активную мощность, как резистор, поэтому практически не нагревается. Постоянный ток он не пропускает и является для него огромным сопротивлением, которое можно приравнять к разрыву цепи.

Если же на конденсатор подать переменное напряжение, то через него будет, упрощенно говоря протекать ток. Причем сопротивление этого реактивного элемента обратно пропорционально зависит от частоты f, т.е. с ростом f оно снижается. Таким же образом сопротивление зависит и от емкости:

Из приведенной формулы нам необходимо найти значение емкости:

Сопротивления X_с мы принимаем аналогично ранее найденным для резисторов: X_С1 = R₁ = 11000 Ом; X_С2 = R₂ = 306 Ом.

Подставляем данные значения и находим емкости:

Внимание! Все конденсаторы, подключаемые в сеть 220 В, должны быть рассчитаны на напряжение не менее 400 В!!!

Главным и очень существенным недостатком такой схемы является протекание значительного тока в момент подключения к сети. При этом величина его может превышать в несколько раз номинальный ток светодиода, в результате последний может выйти из строя.

Следует учитывать, что чем больше емкость конденсатора, тем выше значение тока в момент включения. Поэтому для защиты полупроводникового прибора рекомендуется последовательно с конденсатором включать резистор.

Исходя из тех соображений, что резистор с мощностью рассеивания P = 5 Вт имеет небольшие габариты, то рассчитаем величину его сопротивления при данных ограничениях для схемы с более мощным светодиодом:

Из номинального ряда сопротивлений выбираем ближайшее значение 39 Ом.

Конечно, коэффициент полезного действия данной схемы очень снизится, поскольку для питания светодиода мощностью 1 Вт необходимо затратить 6 Вт с источника питания. 5 ватт будут попросту греть резистор.

Включение светодиода в сеть 220 вольт

Подобную схему можно применить и для подсветки обычного настенного выключателя. Такие простые схемы включения светодиодов часто применяются в бытовой технике для индикации их состояния и облегчения поиска в темноте. Каждый из приведенных вариантов включения работоспособен и опробован лично автором статьи. Опробование схем производилось с двумя типами светодиодов цветной 1.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Радиосвязь
• Подключение светодиода к сети 220в
• Подключение светодиода к 220 вольтам, схемы, примеры (видео, калькулятор). 220 вольт диоды
• Почему так сложно сделать питание светодиодов от 220В своими руками?
• Как подключить светодиоды к 220 В электрической сети
• Светодиод от 220 вольт
• Радиосвязь
• Как правильно подключить светодиод к сети 220 В
• Схема подключения светодиода к сети 220 вольт
• Как подключить светодиод к сети 220 Вольт

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить светодиод к розетке переменного тока / 220 В

Радиосвязь

Достаточно часто нам приходится сталкиваться с таким вопросом — как подключить светодиоды к В, или попросту к электрической сети переменного напряжения. Как таковое, прямое подключение диода напрямую к сети не несет никакой смысловой нагрузки. Даже при использовании определенных схем мы не получим необходимого эффекта. Если нам необходимо подключить светодиод к сети постоянного напряжения, то такая задача решается очень просто — ставим ограничительный резистор и забываем.

Светодиод как работал «в прямом направлении» так и будет работать. Если же нам необходимо использовать сеть В для подключения LED, то на него будет уже воздействовать обратная полярность. Это хорошо видно, взглянув на график синусоиды, где каждый полупериод синусоида имеет свойство менять свой знак на противоположный.

В данном случае мы не получим свечение в этом полупериоде. В принципе, ничего страшного , но светодиод выйдет из строя очень быстро. Вообще гасящий резистор стоит выбирать из условия расчетного напряжения в В.

Объяснять почему так — муторное занятие, но стоит просто это запомнить, так как действующее значение напряжения составляет В, а амплитудное уже увеличивается на корень из двух от действующего. Резистор подбирается на В обратной полярности, дабы защитить светодиод.

Каким образом можно произвести защиту мы посмотрим ниже. Первая схема работает по принципу гашения обратного полупериода.

Подавляющее большинство полупроводников отрицательно относятся к обратному напряжение. Для блокировки его нам нужен диод. Другая простая схема показывает, как подключить светодиоды к В переменного напряжения не намного сложнее и ее также можно отнести к простым схемам. Рассмотрим принцип работы. При положительной полуволне ток идет сквозь резисторы 1 и 2, а также сам светодиод.

В данном случае стоит помнить, что падение напряжения на светодиоде будет обратным для обычного диода — VD1. Как только в схему «попадает» отрицательная полуволна В, ток пойдет через обычный диод и резисторы. В этом случае уже прямое падение напряжение на VD1 будет обратным по отношению к светодиоду. Все просто. При положительной полуволне сетевого напряжения ток протекает через резисторы R1, R2 и светодиод HL1 при этом прямое падение напряжения на светодиоде HL1 является обратным напряжением для диода VD1.

При отрицательной полуволне сетевого напряжения ток протекает через диод VD1 и резисторы R1, R2 при этом прямое падение напряжения на диоде VD1 является обратным напряжением для светодиода HL1. R ЭКВ. Принимается параллельное соединение двух резисторов типа МЛТ-2, имеющих суммарную максимально допустимую мощность:.

I HL1. U VD1. Главные недостатки подключения светодиодов по этой схеме — малая яркость светодиодов, за счет малого тока. При положительном полупериоде ток протекает через резистор R1, диод и светодиод. При отрицательном ток не протекает, так как диод в этом случае включается в обратное направление.

Расчет параметров схемы аналогичен второму варианту. Кому надо — посчитает и сравнит. Разница небольшая. Если самые «пытливые умы» уже посчитали, то могут сравнить данные со вторым вариантом. Кому лень — придется поверить на слово. Как видно на графической картинке, в данном случае для подключения на мы используем резисторы и диодный мост. Если все рассчитать по приведенным выше формулам, то можно провести аналогию со 2 вариантом подключения.

Для простоты понимания были приведены расчеты. Не для всех, может быть понятные, но кому надо, тот найдет, прочитает и разберется. Ну а если нет, то достаточно будет простой графической части. Выше мы посмотрели, как легко, используя только диоды и резисторы, подключить к сети В любой светодиод.

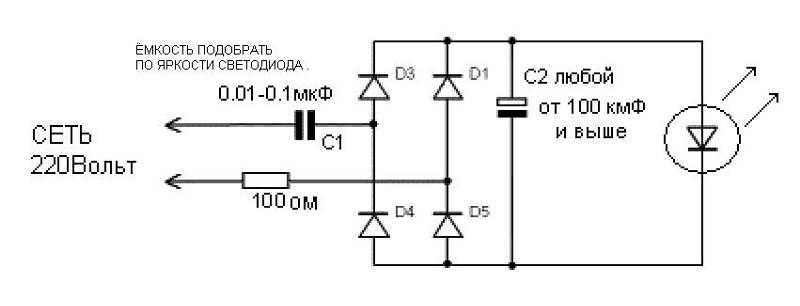

Это были простые схемы. Сейчас посмотрим на более сложные, но лучшие в плане реализации и долговечности. Для этого нам понадобится уже конденсатор. Токоограничивающий элемент — конденсатор. На схеме — C1. Конденсатор должен быть рассчитан на работу с напряжением не менее В. После зарядки последнего ток через него будет ограничивать резистор.

Сейчас уже никого не удивишь выключателем с интегрированной подсветкой в виде светодиода. Разобрав его и разобравшись мы получим еще один способ, благодаря которому можем подключить любой светодиод к сети В. Во всех выключателях с подсветкой используется резистор с номиналом не менее 20 кОм. Ток в этом случае ограничивается порядка 1А. При включении в сеть такой светодиод будет светиться. Ночью его легко можно различить на стене.

Обратный же ток в этом случае будет очень маленьким и не сможет повредить полупроводник. В принципе, такая схема также имеет право на существование, но свет от такого диода будет все-таки ничтожно маленьким. И стоит ли овчинка выделки — не понятно. Ну и в конце всего длинного поста посмотрим видео на тему : «как подключить светодиоды к В».

Для тех, кому лень все читать было. Поясните,почему в китайской лампе при последовательном соединении Led и, запитанных через балласт, все диоды в обрыве, без видимых признаков дефекта. В то же время встречаются ролики на Ютюбе, где авторы восстанавливают лампы, меняя отдельные Led? К чему такая информация?

Если в обрыве, значит в обрыве. Не вижу смысла заморачиваться. Можно повыпаивать и проверить, хотя, если в обрыве, проверяется прямо на плате мультиметром. Ничего сложного в этом нет. Вот и я столкнулся с такой проблемой. Вы проверяли светодиоды мультиметром? Если так, то проверьте их напряжением больше 7 вольт — удивитесь… Оказывается, они рабочие, но от 3 вольт, как другие, не загораются.

К сожалению нет самого интересного подключения светодиода. Параллельно сопротивлению, наименьшему сопротивлению из двух рабочих!

Так в плитках делают… И не все кто с паяльником знают …. Save my name, email, and website in this browser for the next time I comment. Уведомить о поступлении ответа на мой комментарий. Добро пожаловать Войти в аккаунт. Ваше имя пользователя. Ваш пароль. Вы забыли свой пароль? Восстановить пароль. Восстановите свой пароль. Ваш адрес электронной почты. Портал о светодиодном освещении, обзоры, отзывы, аналитика, новости, тесты LED ламп, светодиодов и светодиодных светильников, автоламп.

Домой Светодиоды Как подключить светодиоды к В электрической сети. Хорошая статья! Но, пожалуйста, исправьте ошибку в последнем предложении пере видео …. Пример выключателя с подсветкой кОм,1мА. То же самое могу сказать и про smd Ну Вы загнули Думаю информации приведенной итак с головой хватит. Введите комментарий. Введите свое имя. Вы ввели некорректный пароль. American Bright представляет полную линейку адресуемых светодиодных RGB-устройств со встроенной интегральной схемой. Это интеллектуальное светодиодное устройство объединяет микросхемы RGB и схему управления в единый LED светильники.

Обзор светодиодного фонаря UltraFire HD Виды прожекторов, как выбрать по характеристикам LED прожектор. Ремонт светодиодных прожекторов самостоятельно.

Подключение светодиода к сети 220в

Как запитать светодиод от сети В. Казалось бы все просто: ставим последовательно резистор, и всё. Но нужно помнить об одной важной характеристике светодиода: максимально допустимом обратном напряжении. У большинства светодиодов оно около 20 вольт. А при подключении его в сеть при обратной полярности ток-то переменный, полпериода в одну сторону идёт, а вторую половину — в обратную к нему приложится полное амплитудное напряжение сети — вольт! Откуда такая цифра?

Как таковое, прямое подключение диода напрямую к сети не несет никакой смысловой нагрузки. Другая простая схема подключения светодиода к сети В . При включении в сеть такой светодиод будет светиться. Оказывается, они рабочие, но от 3 вольт, как другие, не загораются.

Подключение светодиода к 220 вольтам, схемы, примеры (видео, калькулятор). 220 вольт диоды

Светодиоды — неотъемлемая часть электроники, позволяющая осуществлять индикацию состояния приборов. В зависимости от цвета и расположения на корпусе светоизлучающие диоды сигнализируют о состоянии зарядки, подключении гаджета к сети и т. Но бывают ситуации, когда в приборе отсутствует штатная сигнализация, а человеку она нужна. Тогда и встаёт вопрос о том, как включить светодиод в В, не используя понижающих напряжение трансформаторных устройств. Светодиод представляет собой радиотехнический элемент, пропускающий ток, как и стандартный диод, только в одном направлении, но при этом излучающий электромагнитные волны в видимом диапазоне. Внедрение же светового диода в переменную сеть и решение вопроса о том, как запитать светодиод от сети В, где периодически с частотой 50 Гц происходит изменение направления тока и напряжения, потребует дополнительных расчётов. Это значение берут за основу для последующих расчётов. Электрическое сопротивление светодиода, как и любого полупроводникового элемента, не линейно и зависит от величины разности потенциалов, приложенной к нему. Для сети с переменным током и напряжением В с приемлемой точностью можно взять усреднённое значение в 1,7 Ом. Такой показатель просто приведёт к сжиганию прибора.

Почему так сложно сделать питание светодиодов от 220В своими руками?

Получаю множество вопросов от читателей, как сделать правильное подключение светодиодов к 12 вольт и к сети В. Для управления ими требуется RGB контроллер. Модели на 6В и 12В используются преимущественно в автомобильных лампах, в бытовые изделия не устанавливаются. Если падение составляет 3V на 1 led, а блок питания для светодиодов на 12 вольт. Параллельное подключение к драйверу для уменьшения тока.

Чаще всего для того, чтобы подключить светодиоды к сети В, приобретаются драйверы.

Как подключить светодиоды к 220 В электрической сети

Канал ЭлектроХобби на YouTube. Порой возникает необходимость в подключении обычного, маломощного светодиода к переменному, сетевому напряжению вольт в роли светового индикатора. Казалось бы нет ничего проще, чем взять и поставить последовательно светодиоду обычный резистор, который бы ограничивал силу тока в данной цепи. Но не все так просто. В этой статье давайте с вами рассмотрим наиболее распространенные варианты такого подключения, после чего можно будет выбрать наиболее лучшую схему с учетом имеющихся достоинств и недостатков. Итак, первым вариантом все же будет схема, где последовательно к светодиоду подключается обычный резистор с нужным сопротивлением.

Светодиод от 220 вольт

Принцип работы большинства рассмотренных схем подключения светодиодов к сети в приблизительно одинаков. Они ограничивают ток и отсекают обратную полу волну переменного напряжения. Так как большинство светодиодов боятся большого обратного напряжения, в схемах используется блокирующий диод. В качестве последнего применен IN — он рассчитан на напряжение свыше вольт. Если требуется подключить много светоизлучающих компонентов к в, то следует соединить их последовательно. Рассмотренные ниже радиолюбительские конструкции можно применять при изготовлении самодельных цветомузыкальных устройств, различных индикаторов уровня сигнала, плавное включение и выключение освещения и т. Примером такого включения является типовая светодиодная лента на напряжение вольт. На ней последовательно подключены 60 светоизлучающих полупроводниковых светодиодов, которые получают питание от выпрямителя типового диодного моста.

схема напряжения вольт. То есть led при Способы подключения светодиода к сети В встречно параллельное включение двух светодиодов.

Радиосвязь

У многих начинающих радиолюбителей возникает мысль, как подключить светодиод к В без применения трансформатора. Ведь габариты даже самого маломощного трансформатора сравнительно велики. Это в первую очередь вызвано высоким сетевым напряжением, в результате чего первичная обмотка трансформатора имеет большое число витков. Основной проблемой подключения светодиода к вольтам на прямую, без трансформатора является ограничение ток, протекающего через него вследствие проложенного напряжения.

Как правильно подключить светодиод к сети 220 В

ВИДЕО ПО ТЕМЕ: Как подключить светодиодную ленту в сеть 220 вольт

Достаточно часто нам приходится сталкиваться с таким вопросом — как подключить светодиоды к В, или попросту к электрической сети переменного напряжения. Как таковое, прямое подключение диода напрямую к сети не несет никакой смысловой нагрузки. Даже при использовании определенных схем мы не получим необходимого эффекта. Если нам необходимо подключить светодиод к сети постоянного напряжения, то такая задача решается очень просто — ставим ограничительный резистор и забываем. Светодиод как работал «в прямом направлении» так и будет работать. Если же нам необходимо использовать сеть В для подключения LED, то на него будет уже воздействовать обратная полярность.

Светоиндикация — это неотъемлемая часть электроники, с помощью которой человек легко понимает текущее состояние прибора. В бытовых электронных устройствах роль индикации, выполняет светодиод, установленный во вторичной цепи питания, на выходе трансформатора или стабилизатора.

Схема подключения светодиода к сети 220 вольт

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Категории: Практическая электроника , Все про светодиоды Количество просмотров: Комментарии к статье: Как подключить светодиод к осветительной сети.

Как подключить светодиод к сети 220 Вольт

Добрый день всем. Он будет индицировать сеть вольт. Тоесть,предохранитель цел,подача вольт на первичную обмотку сетевого понижаещего трансформатора есть.

Диод

А подключен к сети переменного тока 220 В (среднеквадратичное значение) последовательно с конденсатором, как показано на рисунке.

Напряжение на конденсаторе: (A) 220 В(B) 110 В(C) 311,1 В(D) $ \dfrac{{220}}{{\sqrt 2 }}V $

Ответ

Проверено

189,6 тыс.+ просмотров

Подсказка: Одиночный диод может быть смещен как в прямом, так и в обратном направлении в цикле переменного тока. Следовательно, один диод образует однополупериодный выпрямитель. Напряжение на конденсаторе будет равно максимальному напряжению батареи при прямом смещении, тогда как при обратном смещении оно будет равно нулю.

Завершить шаг за шагом Ответ:
Как показано на рисунке, диод D подключен к конденсатору C. Среднеквадратичное значение напряжения составляет 220 В. Теперь мы знаем соотношение между среднеквадратичным значением напряжения по отношению к исходному напряжению, как показано ниже:
 $ {V_{(rms)}} = \dfrac{{{V_0}}}{{\sqrt 2 }} $
, начальное напряжение задается следующим образом:
 $ {V_0} = 220\sqrt 2 $ V
Теперь ток через батарею представляет собой переменный ток (AC). Таким образом, во время первого цикла тока диод будет смещен в прямом направлении и будет разомкнутая цепь, будет протекать ток и напряжение будет равно исходному напряжению. Когда начнется другой цикл тока, диод станет смещенным в обратном направлении, следовательно, он станет разомкнутой цепью, и ток не будет течь через конденсатор, из-за чего на конденсаторе не будет напряжения. Таким образом, формируется однополупериодный цикл выпрямителя, напряжение которого будет определяться следующим образом:
 $ {V_c} = \dfrac{{{V_0}}}{2} = \dfrac{{220\sqrt 2 }}{2} = \dfrac{{220}}{{\sqrt 2 }} $
Здесь , VC — напряжение на конденсаторе.
Следовательно, вариант (D) является правильным ответом.

Примечание:
Если бы в системе было два диода на двух концах конденсатора в противоположных направлениях, то во время цикла по крайней мере один из диодов был бы смещен в прямом направлении, и, следовательно, ток будет течь в обоих циклах. . Эта система называется циклом двухполупериодного выпрямителя, и напряжение на конденсаторе будет равно напряжению батареи.

Недавно обновленные страницы

Большинство эубактериальных антибиотиков получены из биологии ризобия класса 12 NEET_UG

Биоинсектициды саламин были извлечены из класса 12 Biology NEET_UG

Какое из следующих утверждений, касающихся Baculovirussess, Neet_ug

. Какое из следующих утверждений, касающихся Baculoviruses, Neet_ug

. муниципальные канализационные трубы не должны быть непосредственно 12 класса биологии NEET_UG

Очистка сточных вод осуществляется микробами A B Удобрения 12 класса биологии NEET_UG

Иммобилизация фермента – это конверсия активного фермента класса 12 биологии NEET_UG

Большинство эубактериальных антибиотиков получают из биологического класса Rhizobium 12 NEET_UG

Саламиновые биоинсектициды были извлечены из биологического класса А 12 NEET_UG

12 класс биологии NEET_UG

Канализационные или городские канализационные трубы не должны быть напрямую 12 класс биологии NEET_UG

Очистка сточных вод выполняется микробами A B Удобрения 12 класс биологии NEET_UG

Иммобилизация фермента – это Преобразование активного фермента класса 12 в биологии NEET_UG

Возникающие сомнения

Выпрямитель — Можно ли подключать диодный мост к высокому входному напряжению?

\$\начало группы\$

Пытаюсь выпрямить переменный ток 220В. Во многих письменных учебниках не упоминается какой-либо трансформатор перед диодным мостом, а во многих видеоуроках используются трансформаторы, обеспечивающие выходное напряжение 6 В или более.

Насколько я понимаю, диоды могут выдерживать только очень небольшие напряжения при прямом смещении, поскольку ток является экспоненциальной функцией напряжения. При одновременной работе только двух диодов в течение каждого полупериода каждый диод будет получать не менее 3 В в случае трансформатора на 6 В. Если трансформатора нет, на каждом диоде будет 110 В.

Знакомый электрик заявил, что многие адаптеры питания (например, используемые в ноутбуках) используют трансформатор после моста, что означает, что диодный мост подключен к сети! Он также добавил, что некоторые диоды могут выдерживать 1000 В, например диод 1N4007 (я даже читал это на некоторых сайтах), но при чтении даташита на диод 1N4007, 1000 В — это максимальное обратное напряжение, а не прямое, и при выпрямлении диод должен работать в обе стороны, поэтому он будет работать при обратном смещении, но обычно сгорает при прямом смещении.

Я что-то упустил или неправильно понял, или все уроки, которые мне попадались, неверны? А также какое напряжение может выдержать выпрямительный диод при прямом смещении, не близко ли оно к 0,7В?

• диоды
• выпрямитель
• мост-выпрямитель

\$\конечная группа\$

1

\$\начало группы\$

Редактировать: Как заметил Энди, я не совсем понял тот факт, что вы пытаетесь запитать первичную обмотку трансформатора постоянным током. Это на самом деле будет очень разрушительным для всех задействованных компонентов, а также потенциально опасным. пожалуйста, не делай это! Вы что-нибудь взорвете, с грузом или без груза! Единственная причина, по которой источники питания могут работать таким образом, заключается в том, что они быстро включают и выключают входящую мощность постоянного тока высокого напряжения в направлении трансформатора, чтобы имитировать какой-либо вид переменного тока. Диодный мост прямо в трансформатор не годится. Не обращайте внимания на все, что я сказал в комментариях о трансформаторе, так как это не применимо к вашей ситуации. Ответ @Andy, также известный как предоставленный, более подробно описывает, почему некоторые источники питания могут работать при наличии выпрямленного входа. Мои извинения!

Ваши рассуждения почти уместны. Диоды могут быть успешно подключены к сетевому напряжению в зависимости от того, как вы их используете. Как вы указали, с источниками питания это действительно очень распространено.
Если бы у вас было прямое напряжение 1000 В на диоде, это действительно было бы странно для описываемого вами сценария. Однако прямое напряжение диода определяется не только напряжением на одной из его «ножек», оно измеряется на устройстве. И это напряжение создается на основе тока, протекающего через него.
https://www.farnell.com/datasheets/639187.pdf

Это изображение взято непосредственно из таблицы данных 1N4007. Возможно, это облегчит понимание зависимости прямого тока и прямого напряжения. Остаток напряжения питания (сети?) Сбрасывается тем, что питает выпрямитель.

Как отмечают другие люди, единственный способ создать такое высокое напряжение с помощью диода со смещением в прямом направлении (проводящего диода) — это заставить ток/напряжение пройти через него, закоротив его, шунтируя нагрузку или, по существу, имея сам диод в качестве единственной нагрузки. Если вы подключите диод к сети таким образом, он выйдет из строя очень быстро и сильно.

\$\конечная группа\$

7

\$\начало группы\$

Диоды в диодном мосту испытывают большое прямое смещение, только если они закорочены без нагрузки.

Сравните две схемы ниже:

^{смоделируйте эту схему – схема создана с помощью CircuitLab}

нагрузки, где он может выполнять полезную работу. Во второй схеме полное переменное напряжение подается (при прямом смещении) либо на D8/D6, либо на D5/D7, в зависимости от того, находимся ли мы в положительном или отрицательном полупериоде.

Вот ссылка на симуляцию. Как вы можете видеть на третьем графике внизу, напряжение на диоде никогда не превышает 0,7 В или около того при прямом смещении.

\$\конечная группа\$

3

\$\начало группы\$

Я что-то упустил или неправильно понял или все
учебники, с которыми я столкнулся неправильно? А также какое напряжение может
диод выпрямителя выдерживает в прямом смещении, не очень ли близко к 0,7В
?

Вы упускаете из виду тот факт, что выход мостового выпрямителя подключен к нагрузке. Эта нагрузка определяет ток, протекающий через диоды мостового выпрямителя. Диоды выбираются таким образом, чтобы они могли выдерживать пиковый ток нагрузки. Хорошо, они могут падать примерно на вольт для каждого диода, но это нормально и явно не должно вызывать беспокойства.

При одновременной работе только 2 диодов в течение каждого полупериода,
каждый диод будет получать не менее 3В в случае трансформатора на 6В. Если
трансформатора нет, на каждом диоде будет 110В.

Нет, это неправильно. Если входящее пиковое напряжение составляет 8,5 вольт (как от 6-вольтового среднеквадратичного трансформатора), то 1,4 вольта будут падать на двух диодах, оставляя около 7,1 вольт пикового напряжения на нагрузке.

Если среднеквадратичное напряжение питания составляет 110 В, то пиковое напряжение будет около 155,6 В, а пиковое напряжение на нагрузке (после выпрямления мостом) будет около 154,2 В.

Во всех случаях около 1,4 В будет номинально падать на два диода мостового выпрямителя.

Но если после диодного моста стоит трансформатор (как у
сказал техник), и в случае, когда к сети не подключена нагрузка.
цепь (как и любое зарядное устройство, не подключенное к устройству), не будет
первичная обмотка трансформатора замыкает цепь и вызывает высокий
ток через диоды?

Я вижу ваше непонимание и, пожалуйста, поправьте меня, если я ошибаюсь. Трансформатор не подключен напрямую к выходу мостового выпрямителя; он подключается к схеме переключения, которая преобразует выходное напряжение моста постоянного тока в высокочастотное напряжение переменного тока, подходящее для питания первичной обмотки трансформатора: —

Изображение (выделено мной красным) отсюда.

\$\конечная группа\$

8

\$\начало группы\$

Это не полный ответ, потому что у вас уже есть несколько таких ответов. Но…

Насколько я понимаю, диоды могут выдерживать только очень небольшие напряжения при прямом смещении, поскольку ток является экспоненциальной функцией напряжения.

…»выдерживать…прямое напряжение» здесь не совсем правильное мышление. Диод с прямым смещением имеет очень низкий импеданс, поэтому в большинстве практических случаев имеет больше смысла думать о прямом напряжении как о функции тока, а не наоборот. Вы, вероятно, должны спросить, какой ток может выдержать диод.

С другой стороны, если вы планируете построить мост для подачи питания на цепь, имеющую даже более низкое полное сопротивление, чем у диода (т. . (для типичного кремниевого выпрямительного диода ответ будет чуть больше 0,7 В.)

---

\$\конечная группа\$

\$\начало группы\$

Да, диодные мосты можно подключать к «высоким» напряжениям. Это на самом деле распространено.

Да, 1N4007 рассчитан на максимальное обратное напряжение 1000 В. Это непроводящее состояние, поэтому на них по существу проходит -1000 В с почти нулевым током.

И да, при проводке падение на них всего несколько вольт.

Так что за недоразумение?

Если мост 1N4007 установить после трансформатора на 6 В переменного тока, то он выпрямит переменный ток до пикового значения постоянного тока 1,414*6 В переменного тока = пульсирующего напряжения 8,49 В постоянного тока за вычетом падения напряжения на диоде.
