Почему выбивает дифавтомат под нагрузкой: Почему выбивает дифы, УЗО и АВ

Почему выбивает дифы, УЗО и АВ

Рейтинг:  5 / 510Почему выбивает дифы, УЗО и АВ

По какой причине выбивает дифавтоматы, УЗО, автоматические выключатели, и как этого избежать.

Каждый хоть раз слышал эти фразы: «Пробки выбило!» или «автомат сработал». Когда становится ясно, что электричества нет именно в этой конкретной квартире или офисе, идут к электрическому щитку выяснить, в чем же проблема.

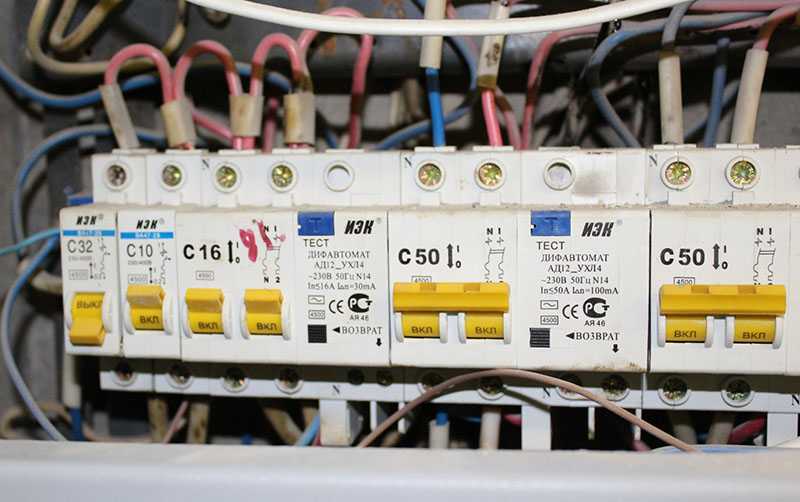

Открываем электрощиток и видим примерно следующую картину:

фото 1. Электрический щит

Все эти устройства отвечают не только за защиту проводки, но и за защиту человека от поражения током. В чем различие? На дифавтоматах и УЗО есть кнопка «тест» или «Т», на автомате – нет. На дифавтомате и автомате перед уставкой (цифрой) указана характеристика срабатывания расцепителя — B, C или D, на УЗО она отсутствует. Хорошо, когда на аппаратах есть пометки о том, какое устройство отвечает за ту или иную группу потребителей. Обычно в бытовом щитке нагрузка делится по квартирам и по виду нагрузки на силовую и осветительную. Наиболее часто используют 3 вида устройств. Давайте по отдельности рассмотрим каждый и причины их срабатывания.

Автоматические выключатели. На жаргоне – автоматы, АВ или выключатели. Обозначаются на схемах буквами QF. Автоматы защищают сеть от токов перегрузки (длительных токов, превышающих ток срабатывания АВ) и от токов коротких замыканий (кратковременных токов, в десятки раз превышающих уставку автомата).

фото 2. Автоматический выключатель CLIPSAL

Что делать, если срабатывает автомат? Первое – вспомнить, что произошло за мгновение до того. Был ли слышен хлопок? Если да, вероятно, перегорела лампа накаливания. В момент перегорания спирали ее сопротивление резко уменьшается, ток возрастает, от чего иногда может выбить автомат.

Если перед отключением было тихо и отключилась силовая нагрузка (холодильник или бойлера), надо пойти к щитку проверить, крепко ли затянуты клеммы, после чего включить выключатель. Если включился – значит, причиной, скорее всего, была перегрузка. Если автомат при этом не включился, стоит подождать не меньше минуты и снова включить его. Дело в том, что за отключение от перегрузки отвечает биметаллическая пластина, изгибающаяся от нагрева током перегрузки. Пока она не остынет, автомат не включится.

Если и при этом автомат не включился, все приборы нужно отключить от розеток и снова включить автомат. Если не включается – значит, где-то в сети есть короткое замыкание или же причина – брак. Можно заменить данный автомат на другой с теми же характеристиками и проверить его: если он включается – значит, причина в браке или повреждении предыдущего автомата, если не включается – КЗ в проводке.

Если при отключенных потребителях автомат включается, значит, дело в коротком замыкании в электроприемниках. По очереди включаем их в розетку и ищем неисправный прибор.

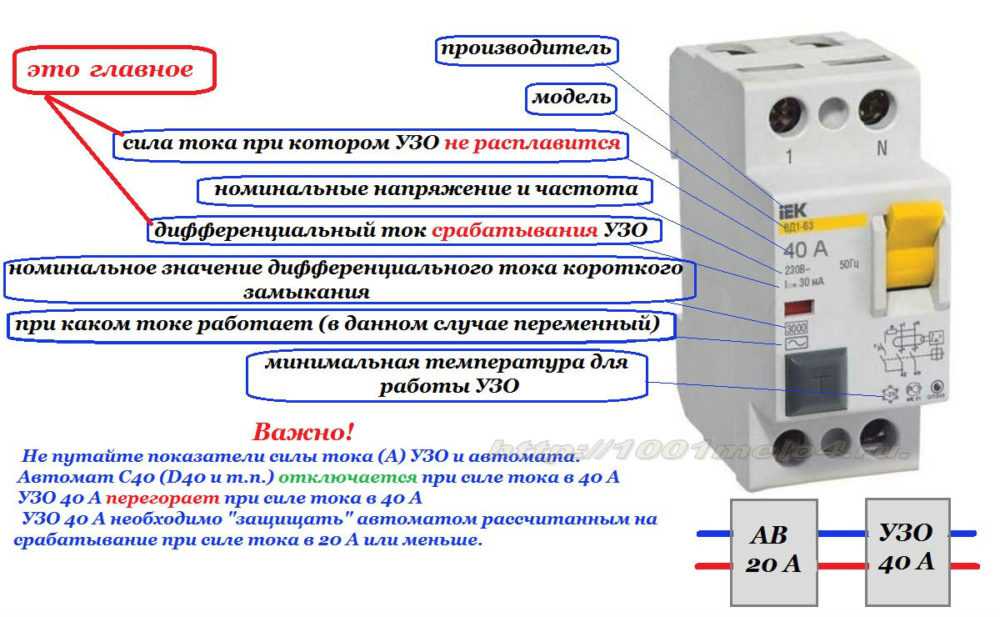

Устройство защитного отключения. Коротко – УЗО, иногда — QD. Не защищает от перегрузок и КЗ. Предотвращает поражение человека током, т.е. УЗО сработает, если прикоснуться к корпусу прибора, на котором появилось напряжение. При касании через человека или животное в землю начнет течь ток, называемый током утечки. Именно на этот ток реагирует УЗО. Или же срабатывание происходит из-за прикосновения к токопроводящей жиле. Это – рабочее срабатывание УЗО. Срабатывание УЗО ложное, если происходит из-за неправильного монтажа (например, соединения PE и N проводов), повышенной влажности, нарушения изоляции проводников, залипания кнопки «Т» или брака аппарата.

фото 3. УЗО Moeller

Существуют различные способы обнаружения места утечки. Во-первых, нужно проверить правильность схемы подключения УЗО. Если все в порядке, надо попробовать включить УЗО при выключенных АВ. Если устройство срабатывает, значит, причина тому – его неисправность. Не срабатывает – отключаем из розеток все приборы, включаем автоматы и проверяем УЗО. Если оно срабатывает, значит, причина в электросети.

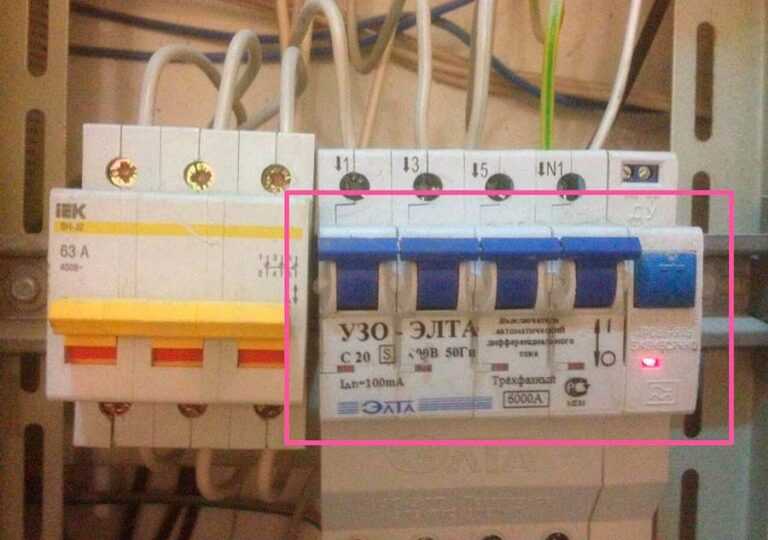

Автоматический выключатель дифференциального тока – АВДТ, QFD, он же дифференциальный автомат, в среде электриков – дифавтомат. Это устройство – совокупность УЗО и автомата, т.е. дифавтомат защищает не только проводку от КЗ и перегрузок, но и человека. Чтобы узнать, какие могут быть причины срабатывания дифавтомата, следует последовательно испробовать перечисленные выше методы.

фото 4. Дифференциальный автомат Legrand

Как избежать КЗ, ложных срабатываний, повреждения электроприборов? Основное – грамотный монтаж. Следующий ключ — правильная и аккуратная эксплуатация. И, конечно же, внимательность. Все перечисленные аппараты после монтажа можно проверить на адекватность срабатывания и соответствие характеристикам. Этим и занимается лаборатория электрофизических измерений «ТМРсила-М».



Социальные кнопки для Joomla

Выбивает автомат при включении в щитке с нагрузкой и без: причины и что делать

https://ria.ru/20220711/elektroschitok-1801804450.html

Почему выбивает автомат в распределительном щитке: причины и что делать

Выбивает автомат при включении в щитке с нагрузкой и без: причины и что делать

Почему выбивает автомат в распределительном щитке: причины и что делать

Многим знакома ситуация, когда в доме или квартире выключился свет из-за того, что сработал автомат в распределительном щитке. Особенности работы дифавтомата,… РИА Новости, 11.07.2022

2022-07-11T19:44

2022-07-11T19:44

2022-07-11T19:44

электричество

безопасность

/html/head/meta[@name=’og:title’]/@content

/html/head/meta[@name=’og:description’]/@content

https://cdnn21.img.ria.ru/images/07e6/07/0b/1801795390_0:194:2908:1830_1920x0_80_0_0_494dd2288c600018be2c111496d3a782.jpg

МОСКВА, 11 июл — РИА Новости. Многим знакома ситуация, когда в доме или квартире выключился свет из-за того, что сработал автомат в распределительном щитке. Особенности работы дифавтомата, причины аварийного отключения и как их определить, что делать, если при включении стиральной машины, водонагревателя и других бытовых приборов его выбивает и как рассчитать максимально допустимую нагрузку – в материале РИА Новости.Почему выбивает автоматАвтоматический выключатель дифференциального тока (АВ) – компактный модуль для обеспечения безопасности эксплуатации электросети. Модели имеют от одной до четырех пар контактов и аналогичное количество полюсов. Двухполюсные экземпляры предназначены для установки в однофазной бытовой сети на 220 В на входе, однополюсные – на отдельной линии, а трех-четырехполюсные монтируют на двухфазные схемы, рассчитанные на работу под 380 В. Устанавливается автоматический выключатель на DIN-рейку в щитке.Прибор рассчитан на определенный рабочий ток – 6, 10, 16, 25 А. Это максимальная нагрузка, при которой автоматический выключатель нормально выполняет поставленную задачу. Если одновременно включить несколько мощных устройств – стиральную машину, кондиционер, бойлер и духовой шкаф, ток может достичь предела большего, чем выдерживает автомат, в этом случае срабатывает защита.Особенности работы»То, что мы привыкли коротко называть в электрике автоматом, наиболее корректно называть дифавтоматом или, если быть точнее – автоматическим выключателем дифференциального тока. Собственно, в полном наименовании и кроется основная функция этого прибора – автоматическое выключение питания в случае неполадок в сети. Он защищает электрическую линию от короткого замыкания, перегрузок и утечек тока, а также человека – от поражения электрическим током», – поясняет Александр Яковлев, инженер-проектировщик низковольтных комплектных устройств (НКУ) ООО «Завод КЛАЙВ». Принцип работы прибора заключается в том, что в аварийной ситуации (короткое замыкание или нагрузка больше номинальной) приводится в действие механизм расцепления силовых контактов.ПричиныЭлектрики выделяют множество причин, почему выбивает автомат — перегрузка, неисправность проводки или короткое замыкание сети, выход из строя техники или дефекты самого защитного автомата. Кроме того, вызвать сбой в работе автомата может неграмотный монтаж, и даже удар молнии. Выявлять и устранять причины неисправности помогут опытные специалисты.Наиболее распространённые в быту причины срабатывания дифавтомата перечислил Александр Яковлев:Бывают ситуации, когда автомат в щитке выбивает и вовсе без нагрузки. Тому есть несколько причин:В этом случае для устранения проблем следует обратить внимание на исправность самого автомата, осмотреть проводку на факт повреждений, оценить состояние розеток и выключателей.»В современных электрических схемах на отдельные линии электропроводки помещения устанавливаются индивидуальные дифавтоматы: на розетки, освещение, холодильник и на некоторые особо энергоемкие потребители, – отмечает Александр Яковлев. – Такими мощными приборами могут быть: стиральные и посудомоечные машины, электроплиты, духовые шкафы, электрический теплый пол, водонагреватели (бойлеры), скважинные насосы, системы кондиционирования и электроотопления».Поиск и устранение неисправностей»Первое, что надо понимать – очень хорошо, что автоматический прерыватель тока сработал. Он защитил и квартиру, и оборудование в ней от короткого замыкания», – говорит Глеб Гилинский, соучредитель Ассоциации специалистов городского хозяйства.Что делать если выбивает автомат при использовании:Эксперты рассказали, что надо сделать, если в квартире/доме сработал дифавтомат:Меры безопасностиЧтобы избежать аварийного срабатывания дифавтомата достаточно соблюдать три простых рекомендации.Рекомендации специалистовАлександр Яковлев рекомендует применять как можно более энергоэффективные приборы и лампы и следить за исправностью применяемого оборудования. Исключить выбивание автомата рекомендуется путем равномерного распределения мощной нагрузки между несколькими розеточными группами. Если же такой возможности нет, не следует включать в электрическую сеть сразу несколько потребителей с высокой мощностью.»Выбивание автомата может никогда и не повториться. Но если это случится снова – постарайтесь понять, какой именно режим и какого электроприбора его вызывает. Пользоваться этим прибором нельзя, нужно отнести его в ремонт», – говорит Глеб Гилинский. Эксперт также отмечает, что категорически запрещается менять автомат в щитке на автомат большего номинала (например, с 16 на 25 А) без перекладки всей электрической цепи.

https://realty.ria.ru/20220628/vorovstvo-1798588070.html

https://realty.ria.ru/20190218/1551025614.html

РИА Новости

1

5

4.7

96

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

2022

Алёна Пава

Алёна Пава

Новости

ru-RU

https://ria.ru/docs/about/copyright.html

https://xn--c1acbl2abdlkab1og. xn--p1ai/

РИА Новости

1

5

4.7

96

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

1920

1080

true

1920

1440

true

https://cdnn21.img.ria.ru/images/07e6/07/0b/1801795390_0:0:2732:2048_1920x0_80_0_0_8eccef1820463b162b9c1710e57e13d0.jpg

1920

1920

true

РИА Новости

1

5

4.7

96

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Алёна Пава

электричество, безопасность

Электричество, Безопасность

МОСКВА, 11 июл — РИА Новости. Многим знакома ситуация, когда в доме или квартире выключился свет из-за того, что сработал автомат в распределительном щитке. Особенности работы дифавтомата, причины аварийного отключения и как их определить, что делать, если при включении стиральной машины, водонагревателя и других бытовых приборов его выбивает и как рассчитать максимально допустимую нагрузку – в материале РИА Новости.

Почему выбивает автомат

Автоматический выключатель дифференциального тока (АВ) – компактный модуль для обеспечения безопасности эксплуатации электросети. Модели имеют от одной до четырех пар контактов и аналогичное количество полюсов. Двухполюсные экземпляры предназначены для установки в однофазной бытовой сети на 220 В на входе, однополюсные – на отдельной линии, а трех-четырехполюсные монтируют на двухфазные схемы, рассчитанные на работу под 380 В. Устанавливается автоматический выключатель на DIN-рейку в щитке.

Прибор рассчитан на определенный рабочий ток – 6, 10, 16, 25 А. Это максимальная нагрузка, при которой автоматический выключатель нормально выполняет поставленную задачу. Если одновременно включить несколько мощных устройств – стиральную машину, кондиционер, бойлер и духовой шкаф, ток может достичь предела большего, чем выдерживает автомат, в этом случае срабатывает защита.

Мощные устройства: две стиральные машины и утюг

Особенности работы

«То, что мы привыкли коротко называть в электрике автоматом, наиболее корректно называть дифавтоматом или, если быть точнее – автоматическим выключателем дифференциального тока. Собственно, в полном наименовании и кроется основная функция этого прибора – автоматическое выключение питания в случае неполадок в сети. Он защищает электрическую линию от короткого замыкания, перегрузок и утечек тока, а также человека – от поражения электрическим током», – поясняет Александр Яковлев, инженер-проектировщик низковольтных комплектных устройств (НКУ) ООО «Завод КЛАЙВ».

Принцип работы прибора заключается в том, что в аварийной ситуации (короткое замыкание или нагрузка больше номинальной) приводится в действие механизм расцепления силовых контактов.

Причины

Электрики выделяют множество причин, почему выбивает автомат — перегрузка, неисправность проводки или короткое замыкание сети, выход из строя техники или дефекты самого защитного автомата. Кроме того, вызвать сбой в работе автомата может неграмотный монтаж, и даже удар молнии. Выявлять и устранять причины неисправности помогут опытные специалисты.

Автоматические выключатели электроэнергии в щитке

Наиболее распространённые в быту причины срабатывания дифавтомата перечислил Александр Яковлев:

• —

  включение в сеть прибора высокой мощности, которая самостоятельно или в совокупности с уже подключенными приборами превышает номинал той нагрузки, на которую был рассчитан дифавтомат;

• —

  короткое замыкание, которое может быть вызвано поврежденными проводами оборудования и электропроводки и привести к пожару;

• —

  неисправность подключенной техники, в том числе осветительных приборов, имеющих в своем составе источники питания;

• —

  в некоторых случаях причиной срабатывания дифавтомата может быть сам автомат вследствие неправильно подобранного номинала, износа с течением времени или браком при производстве.

Бывают ситуации, когда автомат в щитке выбивает и вовсе без нагрузки. Тому есть несколько причин:

• —

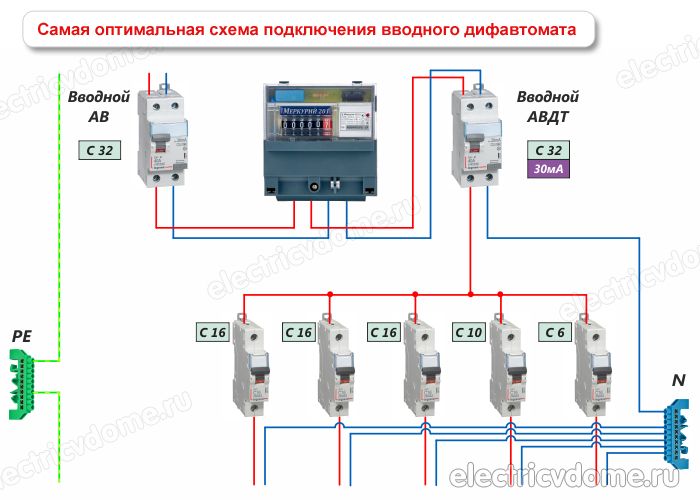

  ошибки в подключении автоматического выключателя дифференциального тока;

• —

  неисправность дифавтомата;

• —

  короткое замыкание в сети между розетками или выключателями и автоматом.

28 июня, 01:15

Эксперт объяснил, как узнать, что соседи воруют электричество

В этом случае для устранения проблем следует обратить внимание на исправность самого автомата, осмотреть проводку на факт повреждений, оценить состояние розеток и выключателей.

«В современных электрических схемах на отдельные линии электропроводки помещения устанавливаются индивидуальные дифавтоматы: на розетки, освещение, холодильник и на некоторые особо энергоемкие потребители, – отмечает Александр Яковлев. – Такими мощными приборами могут быть: стиральные и посудомоечные машины, электроплиты, духовые шкафы, электрический теплый пол, водонагреватели (бойлеры), скважинные насосы, системы кондиционирования и электроотопления».

Поиск и устранение неисправностей

«Первое, что надо понимать – очень хорошо, что автоматический прерыватель тока сработал. Он защитил и квартиру, и оборудование в ней от короткого замыкания», – говорит Глеб Гилинский, соучредитель Ассоциации специалистов городского хозяйства.

Распределительный щиток в подъезде многоквартирного дома

Что делать если выбивает автомат при использовании:

• —

  Стиральной машины. Прежде всего, нужно учесть потребляемую машинкой мощность. Причиной может служить банальная перегрузка или факторы, связанные с поломкой техники: выход из строя мотора, ТЭНа, платы управления или кнопки включения. Выбивать автомат в момент включения может и из-за повреждения розетки или вследствие короткого замыкания в проводе самой техники.

• —

  Водонагревателя. Автомат может сработать при подключении водонагревателя в случае, если прибор вышел из строя или превышена допустимая норма нагрузки (если на квартиру установлен АВ С16, то на водонагреватель следует установить отдельный выключатель на 6 А). Если сам автомат и бойлер исправны, то для выявления причины необходимо провести ревизию контактных соединений или проводки.

• —

  Плиты/духовки. Ситуация, когда при включении электроплиты или духового шкафа выбивает автомат, возможна в том случае, если вышел из строя разъем подключения в самом приборе, сломались элементы плиты, неисправен сам выключатель, повреждена проводка. Если отключение происходит при включении какой-то одной конфорки, то важно проверить контакты или ТЭН.

• —

  Скважинного насоса. Если насос перестал качать воду, выбило автомат в щитке, то это может быть короткое замыкание вследствие повреждения кабеля или обмотки в движке насоса. Кроме того, дифавтомат может сработать, если в колодку на корпусе насоса попала влага.

18 февраля 2019, 14:11

Свет без полымя: как не допустить возгорания электрики в загородном доме

Эксперты рассказали, что надо сделать, если в квартире/доме сработал дифавтомат:

1. 1

   Убедиться, что автомат не пострадал. Как правило, достаточно внешнего осмотра – щиток должен быть без следов копоти, запаха горелой пластмассы и деформации.

2. 2

   Определить, на какой линии произошла нештатная ситуация – именно на ней автомат будет выключен. Для облегчения идентификации Александр Яковлев рекомендует подписывать каждый автомат в электрощите.

3. 3

   Отключить все электрооборудование на линии этого автомата (выдернуть из розетки все приборы) и попробовать включить автомат. Если его снова выбило – место короткого замыкания или розетка или проводка. Нужно выключить автомат и разобрать все розетки – если короткое замыкание в одной из них, останутся следы оплавления. Если нет — проблема в проводке, ее самостоятельно менять нельзя, нужно позвать электриков.

4. 4

   Если автомат работает, включать в сеть по очереди все, что было отключено. Так можно определить, из-за какого прибора происходит срабатывание автомата – он либо вышел из строя, либо вместе с ним нагрузка превышает допустимую. Использование неисправных электроприборов категорически запрещено, ремонт в домашних условиях невозможен. Нужно выбросить его или отнести в специализированную мастерскую.

5. 5

   Если автомат не выбило после подключения всех потребителей – значит, его выбило от нестандартного режима работы какого-то прибора или из-за перегрузки. Такое случается даже в том случае, если электроприборы полностью исправны. Например, их слишком много включили на одну линию. «Рассчитать сколько приборов можно включить несложно, – говорит Глеб Гилинский. – В быту используются автоматы номиналами 10, 16 и 25 ампер. Нужно посмотреть, какая максимальная мощность электроприборов, которую вы «вешаете» на линию. Каждый киловатт – это 2,2 ампера при токе 220 вольт и 3,6 Ампера при токе 360 Вольт. Необходимо переключить лишние приборы на другую линию».

6. 6

   «Если после выключения всего оборудования дифавтомат все-таки не включается – значит, скорее всего, либо неисправен сам автомат, либо проблема в электропроводке. В любом случае в такой ситуации лучше обратиться к специалисту-электрику, который поможет точно определить и устранить возникшую проблему», – советует Александр Яковлев.

Счетчики электроэнергии на даче в Московской области

Меры безопасности

Чтобы избежать аварийного срабатывания дифавтомата достаточно соблюдать три простых рекомендации.

• —

  Во-первых, не подключать дополнительное оборудование к линиям, предназначенным для отдельных мощных бытовых приборов.

• —

  Во-вторых, не подключать слишком много электроприборов на одну линию, используя несколько удлинителей и разветвителей, даже если подключаемое оборудование по отдельности не потребляет много электроэнергии.

• —

  В-третьих, на линии освещения, не устанавливать светильники и лампы в совокупности значительно превышающие номинал мощности, на который при проектировании был рассчитан дифавтомат.

Рекомендации специалистов

Александр Яковлев рекомендует применять как можно более энергоэффективные приборы и лампы и следить за исправностью применяемого оборудования. Исключить выбивание автомата рекомендуется путем равномерного распределения мощной нагрузки между несколькими розеточными группами. Если же такой возможности нет, не следует включать в электрическую сеть сразу несколько потребителей с высокой мощностью.

Электрический щиток в многоэтажном жилом доме

«Выбивание автомата может никогда и не повториться. Но если это случится снова – постарайтесь понять, какой именно режим и какого электроприбора его вызывает. Пользоваться этим прибором нельзя, нужно отнести его в ремонт», – говорит Глеб Гилинский. Эксперт также отмечает, что категорически запрещается менять автомат в щитке на автомат большего номинала (например, с 16 на 25 А) без перекладки всей электрической цепи.

Дифавтомат работает: причины и алгоритм устранения неполадок

Периодически владельцы устройств дифференциальной защиты сталкиваются с самопроизвольными отключениями автоматических выключателей, после чего они снова включаются, схема продолжает функционировать как ни в чем не бывало. Однако иногда вы не можете снова включить устройство после отключения. Попробуем разобраться, почему работает дифавтомат и что делать в этом случае.

• Причины срабатывания
• Без нагрузки
• С заземлением и нулем
• При включении нагрузки
• При скачке напряжения
• Поиск и устранение неисправностей

Причины срабатывания

Без нагрузки

Ветхие жилищные фонды, в которых изоляция проводов находится на грани износа (а местами и вовсе отсутствует), могут вызывать самопроизвольные токи утечки, которые зависят от влажности в помещении помещение, наличие поблизости посторонних предметов и мелких животных.

В домах, где проводка заменена силами жильцов, из-за небрежного отношения к правилам монтажа может произойти срабатывание дифавтомата в щитке. Также к основным причинам отключения можно отнести повреждение изоляции провода при монтаже, скрытую скрутку в стене при наращивании провода (грубое нарушение), просчет в изоляции и расположении распределительных коробок, а также электрофурнитуры.

Чтобы понять, почему дифавтомат работает без нагрузки, необходимо провести ревизию проводки. В этом случае сначала нужно определить, какая группа проводки является проблемой: розетки или освещение, ведь это отдельные линии. Например, если при включении света сбивается дифференциальная защита, то дело в линии освещения, а если при включении вилки в розетку, то скорее всего розеточная группа (только предварительно убедитесь, что само подключенное устройство работает).

С землей и нулем

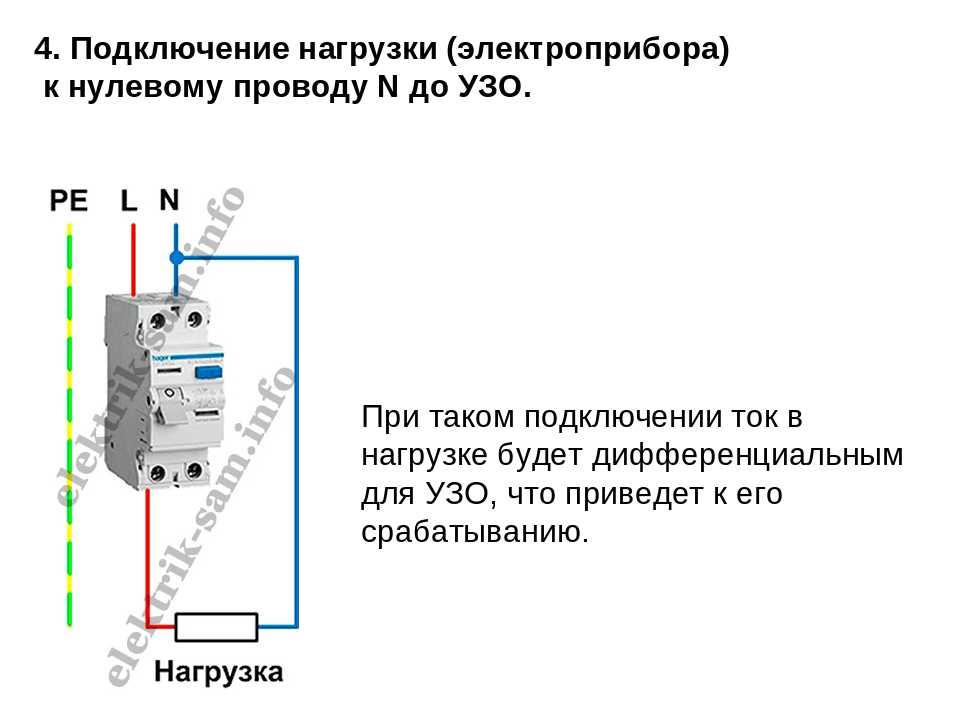

Иногда при неправильной установке и подключении проводов PE и N в распределительной коробке или розетке дифференциальный выключатель отключается. Казалось бы, ноль и земля подключены к одной и той же клемме PEN в распределительном щитке. Если обратиться к принципу защиты, то мы видим, что условия равенства не выполняются, так как отходящий ток делится на два проводника и только один из них проходит через дифференциальный трансформатор. Поэтому защита срабатывает ложно.

I N =I N1 +I PE1
ИЖ ≠ I N1

На этом часто ловятся начинающие домашние мастера, так как не имеют должного опыта и не вникают в принцип работы дифференциального автомата. О том, как выполнить разделение PEN-проводника читайте в нашей статье!

При включении нагрузки

Если при подключении потребителя в квартире постоянно срабатывает дифлетомат, то у него проблемы с изоляцией. Это сигнал о том, что эксплуатация данного устройства небезопасна. Необходимо принять меры для самостоятельного устранения неисправности или вызвать специалиста для диагностики и устранения причины.

Игнорирование данного факта опасно для жизни потребителя и его семьи, а также является частой причиной возникновения пожара. Поэтому, если у вас срабатывает дифавтомат при включении стиральной машины, водонагревателя, пылесоса или другого вида бытовой техники, советуем сразу приступать к ремонту или отнести проблемное устройство в сервисный центр. О том, как отремонтировать бытовую технику своими руками, мы рассказываем в отдельном разделе сайта. Если дифференциальный автомат работает на теплый пол в частном доме, то дело в греющем кабеле, который нужно прозвонить и при необходимости отремонтировать.

При скачке напряжения

Встроенная защита электронной схемы дифференциальной машины может отключать питание схемы при превышении напряжения. Такой способностью, однако, обладают не все устройства, а только электронная схема управления. Также защита может отключаться при включении питания из-за короткого замыкания внутри самого потребителя, так как дифавтомат может отключиться при коротком замыкании.

Следует выделить еще одну причину срабатывания — низкое качество самого устройства. Если вы выбиваете защиту в щите через некоторое время после включения или например только ночью, попробуйте заменить автомат на новый. Однако для начала проверьте все остальные вероятные факторы, которые мы описали выше.

Устранение неполадок

Если дифференциальная машина сработала, можно попробовать включить ее снова. Это исключит случай срабатывания при скачке напряжения. Если попытка не увенчалась успехом, то нужно отключить потребителя от розетки, которой управляет дифавтомат, и снова попытаться включить его. Вы включили его? Так что проблема в изоляции потребителя.

В случае, когда попытка не удалась, а устройство все еще работает, нужно искать причину дальше. Теперь можно открутить отходящие провода L и N от устройства и таким образом проверить его работу, без нагрузки. Работающее устройство должно включиться и работать при нажатии кнопки «ТЕСТ».

Алгоритм поиска причин срабатывания дифференциального автомата представлен на схеме:

Также рекомендуем посмотреть видео, в котором часто демонстрируются частые ошибки при подключении дифференциальной защиты, в результате чего устройство выбито:

Вот мы и рассмотрели основные причины почему дифавтомат работает в щите. Надеемся, теперь вы знаете, что делать, чтобы решить проблему!

Обязательно прочтите:

• Ошибки в проводке
• Почему срабатывает автоматический выключатель
• Причины срабатывания УЗО в щитке
• Как подключить дифавтомат

Опубликовано:
27.02.2017
Обновлено: 03.11.2017

Пока без коментариев

как найти неисправность и как ее устранить

Автоматический выключатель — это устройство для отключения цепей переменного или постоянного тока. Находится на щитке, в месте ввода электричества в квартиру или дом. Устройство защищено от коротких замыканий и перегрузок электропроводки. Необходимо разобраться, почему выбивает автомат в приборной панели, и что делать, если он срабатывает неоднократно.

Содержание

1. Характеристики автоматического выключателя
2. Причины автомата
3. Вырубил автомат и не включается: причины
4. Почему работает прибор в щитке без нагрузки
5. Что нельзя делать если автомат выключился

Особенности автоматического выключателя

Отключенный автоматический выключатель

А Автоматический выключатель (АВ) — это коммутационное контактное устройство, способное включать ток, проводить его и отключать. Функционирует как в аварийных ситуациях, так и при нормальных условиях в цепи заданное время. АБ играет одновременно и защитную, и контролирующую роль. Такие устройства выполняют следующие задачи:

• обесточивание объекта в случае отключения электроэнергии;
• отключение цепи при коротком замыкании;
• защита от перегрузок при прохождении чрезмерно больших токов.

Характеристики машины зависят от формата защищаемого участка сети. Устройство должно контролировать текущие параметры, если они превышают допустимые пороговые значения, не допуская перегрузок, а также отключать секцию в случае короткого замыкания, перегрева проводов.

В зависимости от выполняемой функции различают машины на минимальный и максимальный ток, минимальное напряжение и обратную мощность. Модульные устройства отличаются конструктивными особенностями. Их используют в бытовых сетях, где токи небольшие. В основном это однополюсные или двухполюсные устройства. Литые выключатели устанавливаются в промышленных условиях на ток до 1 кА. Воздушные автоматы применяются в схемах с мощными установками. Они выдерживают ток до 6,3 кА.

Существуют такие средства защитного отключения, как УЗО и дифавтомат. Первое устройство не является полной защитой цепи и входящих в нее устройств.

УЗО предназначено для предотвращения поражения электрическим током. Дифференциальный автомат объединяет в одном устройстве автоматический выключатель и устройство защитного отключения.

Причины срабатывания автомата

Отключение автоматического выключателя может быть связано с коротким замыканием или перегрузкой электропроводки, неисправностью самого аппарата или подключенных бытовых приборов. Устройство можно снова включить, но перед этим важно определить, почему автомат выбило из строя.

Перегрузка сети — самая частая причина отключения автомата

Перегрузка сети — самая частая причина выхода из строя автомата. Это аварийный режим работы, при котором проходящий ток выше допустимого расчетного значения. Чаще всего случается ситуация, когда в одну розетку включено несколько устройств. Например, если в розетке две розетки и к ней одновременно подключены стиральная машина и микроволновая печь. Нагрузка увеличивается, и автоматический выключатель срабатывает. Также перегрузка может произойти по вине поставщика, когда возникают скачки напряжения.

В период проектирования и электромонтажа невозможно точно определить нагрузку на розеточную группу. Обычно к одному AV подключается 3-4 розетки. Если установлен мощный электроприбор, сила тока в розетках уменьшается. Если к одному из них подключить сразу несколько мощных устройств, то автомат будет работать. Этого явления можно избежать, если равномерно распределить мощную нагрузку, подключив устройства к разным группам розеток. Если это невозможно, их следует подключать по одному.

Из этой ситуации есть три выхода: использовать попеременно крупную бытовую технику, приобрести более мощный прибор или заменить электропроводку, выдерживающую большие нагрузки.

Поломка бытового прибора — вторая причина, почему машина сбивает. Если это происходит одновременно, нужно искать неисправное оборудование. Например, закономерность работы АБ очевидна при включении электроплиты, запуске стиральной машины или при запуске бойлера для нагрева воды. Для определения виновника следует отключить все устройства. Затем включайте постепенно по одному, пока машина снова не выключится. Если АБ не выбит, поломка кроется именно в бытовой технике.

Обнаружить неисправность электроприбора можно, временно подключив его к другой распределительной группе, рассчитанной на более высокий ток. Если машинка продолжает выключаться, проблема в самом устройстве, в противном случае виновата электропроводка в местах его соединения.

Неисправность осветительных приборов может привести к выходу машины из строя.

Неисправность осветительных приборов также может привести к выходу машины из строя. Чаще всего укорачивается в цоколе электрической лампы. Чтобы обнаружить повреждение цоколя, нужно выкрутить все лампочки. Затем вкрутите их по одному и включите свет. Иногда перегорание происходит из-за неисправного переключателя. Однократное отключение автомата при перегорании лампочки связано с кратковременной нагрузкой, которую автомат на 6-10 А выдержать не может. Светодиодные и люминесцентные приборы такого влияния на сеть не оказывают.

Отказ автоматического выключателя часто приводит к отключению электроэнергии. Даже, казалось бы, исправный АВ может сработать. Иногда поврежденное устройство издает тонкий дребезжащий звук. Длительный срок службы приводит к естественному износу всех элементов, ухудшаются их технические параметры. Расцепители теряют свою функцию, проводники нагреваются. Такая машина подлежит замене. Чтобы избежать неприятностей, следует выбирать качественное устройство от известных производителей.

Часто происходит короткое замыкание из-за повреждения проводки

Короткое замыкание сопровождает любое действие. Чаще всего это происходит при сверлении стены и повреждении проводки, либо при ремонте обесточенной розетки, если случайно замкнули фазу и ноль. Такое же явление происходит, когда необходимо поправить контакты в патроне с помощью инструмента. В этих случаях автомат срабатывает мгновенно. Устройство нельзя включать сразу, нужно убедиться, что нет повреждений проводов, контактов или патрона.

Еще одна причина короткого замыкания – затопление квартиры водой. Попадая на утеплитель, вода смывает его липкий слой. Изоляционная лента отклеивается, что приводит к короткому замыканию. Поэтому после залива нужно осмотреть автомат и все контакты.

Плохой контакт приводит к работе машины

Плохой контакт или окисление приводит к работе машины. Чаще всего это касается алюминиевой проводки. Поскольку этот металл мягкий и текучий, контакты со временем ослабевают. Чтобы найти неисправность, нужно последовательно пройтись по всей цепочке. Для этого проверьте автомат, затем распределительные коробки, разберите все розетки, выключатели и люстры, чтобы оценить качество соединения проводников с клеммами. Если провода ослаблены, зажимы должны быть затянуты. Клеммы следует проверять не реже одного раза в год.

Проблемы с дифавтоматом Условно делятся на три группы: поломка самого устройства, проблемы с нагрузкой или в линии, управляемой машиной. В старой проводке ухудшение изоляции приводит к утечке тока. Если автомат выбит в щитке, проблема может заключаться в повреждении изоляции при прокладке провода, скручивании, наращивании проводов. Также причиной является неправильное расположение распределительной коробки, просчёты в изоляции или электрофурнитуре. Решение проблемы — проверка, начиная со вводной машины, и постепенная локализация отдельных разделов.

При отключении машин необходимо проверить вводное распределительное устройство

Обнаружить неисправную электропроводку замурованную под слоем штукатурки достаточно сложно. В первую очередь следует проверить вводное распределительное устройство. Современные счетчики имеют светодиодный индикатор. При отсутствии напряжения следует обратиться в энергоснабжающую организацию для устранения неисправности.

Основные причины неисправности электропроводки:

• короткое замыкание провода заземления или нуля на фазу;
• нет контакта на клеммах выключателя;
• обрыв провода в месте присоединения к розеткам, выключателям, розеткам;
• поломка механизма взведения в выключателе — контакты не размыкаются и не замыкаются.

Из-за механического воздействия, неправильного монтажа, повреждения грызунами или при ремонте токопровод приходит в негодность. В результате перегрева изоляция меняет цвет, видны следы оплавления. Проблема кроется в неправильно подобранном сечении проводников или плохом контакте на скрутках. Такая неисправность приводит к короткому замыканию.

Чтобы убедиться, что причина все-таки в проводах, нужно выключить все электроприборы в доме. Если машина все равно продолжает выбивать, следует тщательно проверить всю проводку. Вначале осматривают розетки, выключатели, светильники, распределительные коробки.

Выбил автомат и не включается: причины

Если автоматы вырубили все сразу, необходимо осмотреть розетки и оборудование на наличие повреждений

Проблема может быть в переполненной приборной панели. Машина и провода выделяют небольшое количество тепла. При недостаточном объеме заслонки, к тому же без вентиляции, скапливается тепло, машина нагревается и работает.

При включении мощных агрегатов — сварочного аппарата, электрокотла, водонагревателя — кратковременно скачет ток на десятки ампер. Быстрое расцепление автоматического выключателя срабатывает. Иногда отключение AV вызвано регулятором напряжения. Такое бывает при подключении некачественного стабилизатора. Возможно, это реакция автомата на кратковременное повышение значения тока, больше номинального.

Если АБ выключается снова и снова, нужно оглядеться на предмет обгоревших проводов, розеток, не слышен ли запах гари, нет ли искр. Заслонка должна быть проверена таким же образом. Он может пахнуть металлом или пластиком, но не дымом.

Если неисправность не обнаружена, машину необходимо заменить. В такой ситуации лучше вызвать электрика. Мастер может измерить силу тока в каждой линии специальным инструментом. Он должен соответствовать номиналу машины и толщине проводников. Возможно в этом проблема с постоянным отключением.

Если в дашборде есть не только вводная машина, но и групповые, найти причину отключений намного проще. Если выбивает на входе, нужно проверить правильность установки приборов в щитке. Когда машина ниже выключена, неисправность лежит в ее группе.

Почему работает прибор в щитке без нагрузки

В индивидуальном доме, подъезде или квартире автомат может выбить без видимых повреждений и без подключенной нагрузки. Причин может быть две:

• неисправная проводка или плохой контакт;
• поломка машины.

Если после замены автомата проблема не устранится, то придется менять проводку, причем всю. Локальный ремонт не устранит причину. Хорошо, если в квартире есть внешняя проводка. Для определения места замыкания скрытой проводки используют мультиметр, тепловизор и другие приборы.

Чего нельзя делать, если автомат выключился

Если вырезать штекеры, не лезьте в щит самостоятельно, нужно разобраться в причине

Не стоит лезть в распределительный щит самостоятельно, если выбили штекеры в квартире. Необходимо разобраться в причинах. Если нет света во всем подъезде или в соседних домах, скорее всего проблема на подстанции. Все бытовые приборы должны быть отключены от розеток, чтобы они не сгорели при восстановлении подачи электроэнергии в случае скачка напряжения.

Когда проблема касается только одной квартиры, нужно открыть лючок и посмотреть, какая из пробок сработала. Белая кнопка будет выступать на несколько мм из корпуса. При нажатии на нее включается предохранитель.

На площадках новостроек устанавливаются современные защитные автоматы.
