Выключатель с подсветкой и светодиодные лампы
Выключатель с подсветкой – удобное и красивое решение. Она нужна для того чтобы ночью не искать рукой где включается свет, беспорядочно хлопая по стене. Но с переходом на энергосберегающие, а затем и на светодиодные лампы многие столкнулись с проблемой, что лампочка мигает или тускло светится с таким выключателем. Подсветка и вызывает этот эффект.
В этой статье мы расскажем почему светодиодные лампочки мигают, когда свет не горит.
Световая индикация на неоновой лампочке, как и на светодиодах потребляет малый ток (единицы миллиампер). Неоновый индикатор зажигается, когда выключатель переведён в положение «ОТКЛ», то есть когда его контакты разомкнуты. Когда вы нажимаете на клавишу, замыкая его контакты – лампа включается, а индикация выключается.
Логика работы элементарна. Но как работает подсветка выключателя?

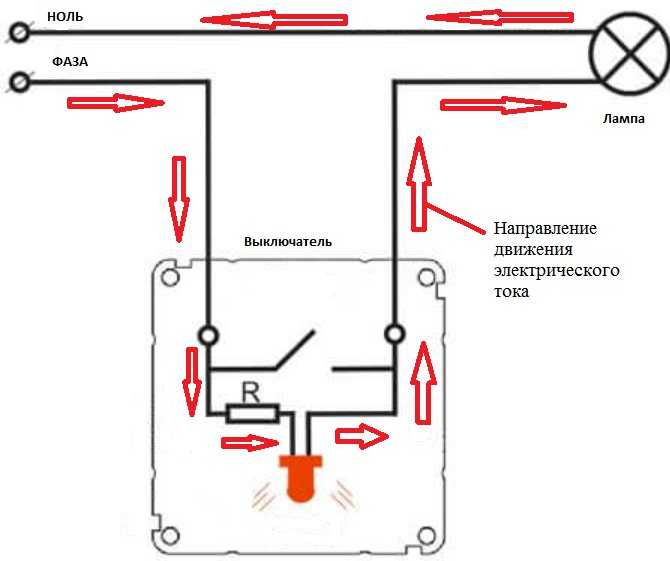

Независимо от типа подсветки, чтобы она горела нужно чтобы через лампочку протекал ток. Ранее, для домашнего освещения, мы использовали лампы накаливания или галогеновые лампы, в любом случае свет излучался металлической спиралью.
Почему мерцают светодиодные и энергосберегающие лампы
Но спираль лампы накаливания представляет собой замкнутый участок цепи, пусть и с большим сопротивлением. Так мы плавно подошли к основному вопросу статьи – причине мигания светодиодных ламп от выключателя с индикатором.
Через светодиоды или компактную люминесцентную лампу (энергосберегайка) ток подсветки протекать не может потому, что они не запитаны напрямую от сети 220В, и не представляют собой аналог спирали. Оба типа экономных лампочек питаются от специального устройства, для люминесцентных ламп называется оно электронный пускорегулирующий аппарат, а для светодиодных – драйвер.
В общем виде оба источника питания представляют собой импульсный преобразователь. Когда вы включаете такую лампу в цепь где есть выключатель с подсветкой – её ток начинает заряжать сглаживающий конденсатор, до тех пор, пока на нём не окажется энергии в количестве достаточном для кратковременного запуска лампы.

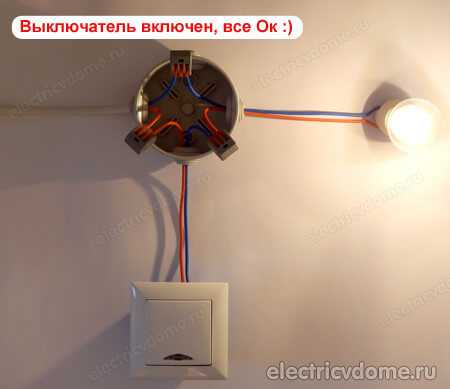

Это и есть причина мигания светильника при отключенном выключателе.
В зависимости от мощности лампы и схемотехники цепей питания – лампа может мерцать, тускло гореть или вовсе не реагировать на такие выключатели. Подсветка в свою очередь может работать, а может и не работать совсем.
Как устранить проблему
Всё очень просто, чтобы свет не мигал нужно убрать светодиод или неонку из выключателя. Для этого снимают декоративную клавишу выключателя, извлекают его из стены и убрать неонку или светодиод, она может быть либо в виде такого модуля как изображен ниже, либо просто установлена между контактами. В любом случае нужно убрать лампочку-индикатор.

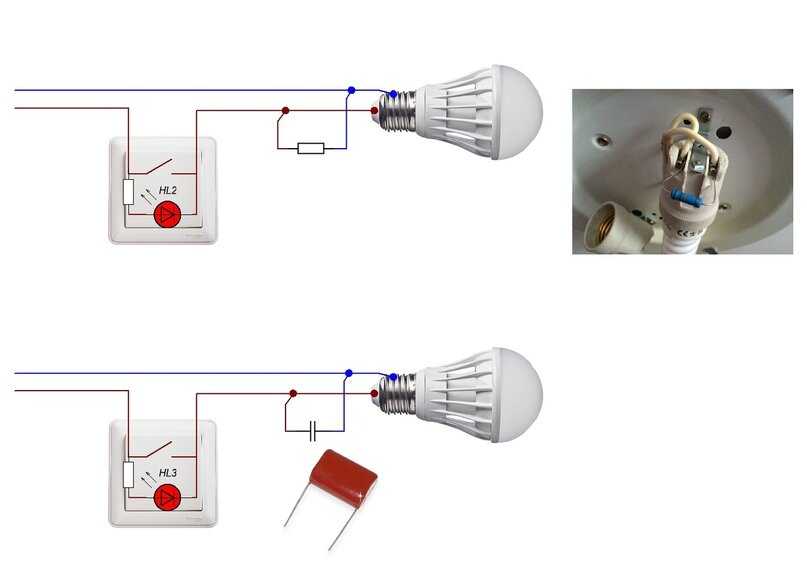

Если вы не хотите убирать подсветку – сформируйте альтернативный путь для протекания тока. Для этого параллельно лампе устанавливают резистор высокого сопротивления – 50-510 кОм 2 Вт. Его можно рассчитать по току индикатора, а можно подобрать опытным путем.
Установка резистора
Но многие электрики ругают этот способ из-за того, что резистор может греться. Вы можете использовать реактивное сопротивление конденсатора в этих же целях.
Ёмкость конденсатора должна быть порядка долей микрофарада (0.1-0.5мкФ), а рабочее напряжение не меньше 400В.
Заключение
Устранить мигание отключенной лампы от выключателя с подсветкой не составляет труда. Мы привели три варианта решения этой проблемы. У каждого есть свои преимущества и недостатки. Какой из них выбрать – решать вам. Также стоит отметить и то, что сейчас многие светодиодные лампы не мигают от подсветки выключателя.
Выключатель с подсветкой – схемы на светодиоде и неоновой лампочке
В продаже имеются выключатели с подсветкой, но заменять уже установленный без подсветки и еще исправный, редко кто соберется.
Схема подключения выключателя с подсветкой не отличается от схемы подключения обыкновенного выключателя.
Потратив полчаса времени, желающий улучшить комфорт ночной жизни сможет дополнить выключатели в своей квартире подсветкой самостоятельно, даже не имея навыков электрика.
Установить выключатель подсветкой можно по одной из предлагаемых схем.
Схемы отличается не только комплектацией, но и техническими характеристиками. Например, схема на светодиоде может не работать, если в светильнике установлены светодиодные лампы. А энергосберегающие лампы могут мерцать или слабо светиться в темноте. Рассмотрим подробно достоинства и недостатки каждой из схем.

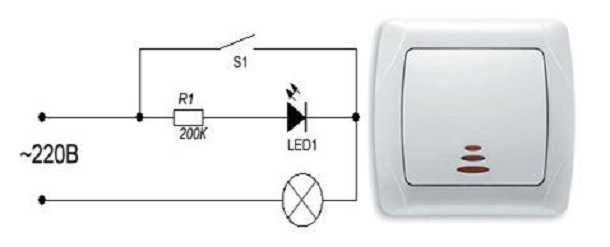

Схема подсветки выключателя на светодиоде и сопротивлении
В настоящее время в выключатели для подсветки устанавливаются, как правило, светодиоды, включенные в выключателе по нижеприведенной электрической схеме.
Когда выключатель находится в положении «Выключено» ток проходит через сопротивление R1, далее через светодиод VD2, который светится. Диод VD1 защищает VD2 от пробоя обратным напряжением. R1 любого типа мощностью более 1 Вт, номиналом от 100 до 150 кОм. При указанном на схеме номинале R1, ток протекает около 3 мА, что вполне достаточно для хорошо заметного свечения в темноте. Если же свечение светодиода будет недостаточным, то величину сопротивления нужно уменьшить.
VD1 любого типа, VD2 любого типа и цвета свечения. Для того, чтобы разобраться в теории и самостоятельно рассчитать величину и мощность резистора то нужно ознакомившись со статьей «Закон силы тока».
Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Если стоят компактные люминесцентные (энергосберегающие), то не исключено, что в темноте Вы можете заметить их слабое свечение или мигание. Если в светильнике установлены светодиодные лампочки, то подсветка, сделанная по этой схеме может даже не работать, так как сопротивление светодиодной лампочки очень большее и ток достаточной силы для свечения светодиода может не создаться. В темноте возможно слабое свечение светодиодной лампочки. Схема очень простая, но имеет большой недостаток, потребляет много электроэнергии, около 1 кВт×часа в месяц. Вот так выглядит смонтированная схема.
Осталось только подсоединить к клеммам выключателя концы, которые смотрят вниз. Если Вы не допустили ошибки при монтаже, то схема сразу заработает.
Я специально выложил фото на скрутках для тех, у кого нет возможности пропаять соединения паяльником. Для надежности и безопасности нужно все же пропаять скрутки и покрыть изолентой голые провода и резистор.

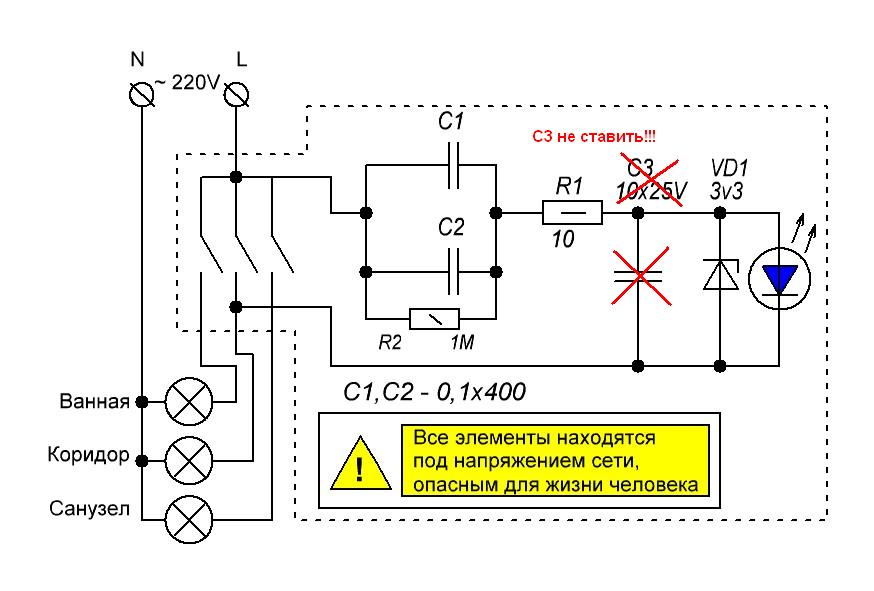

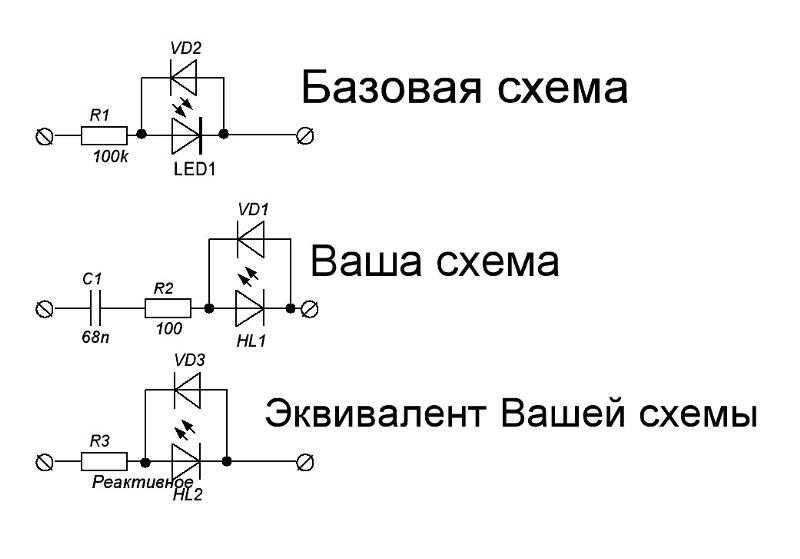

Схема подсветки выключателя на светодиоде и конденсаторе
Для повышения КПД подсветки в выключателе можно в электрическую схему установить дополнительный конденсатор, уменьшив при этом номинал резистора R1 до 100 Ом.
Эта схема отличается от вышеприведенной применением в качестве токоограничивающего элемента вместо резистора, конденсатора С1. R1 тут выполняет функцию ограничения тока заряда конденсатора. Сопротивление R1 можно применять от 100 до 500 Ом мощностью от 0,25 Вт. Вместо простого диода VD1 можно установить светодиод, такой же, как и VD2. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.
Достоинством схемы с конденсатором – малое энергопотребление, около 0,05 кВт×часа в месяц. Недостатки схемы такие же, как у выше представленной и в дополнение большие габаритные размеры.

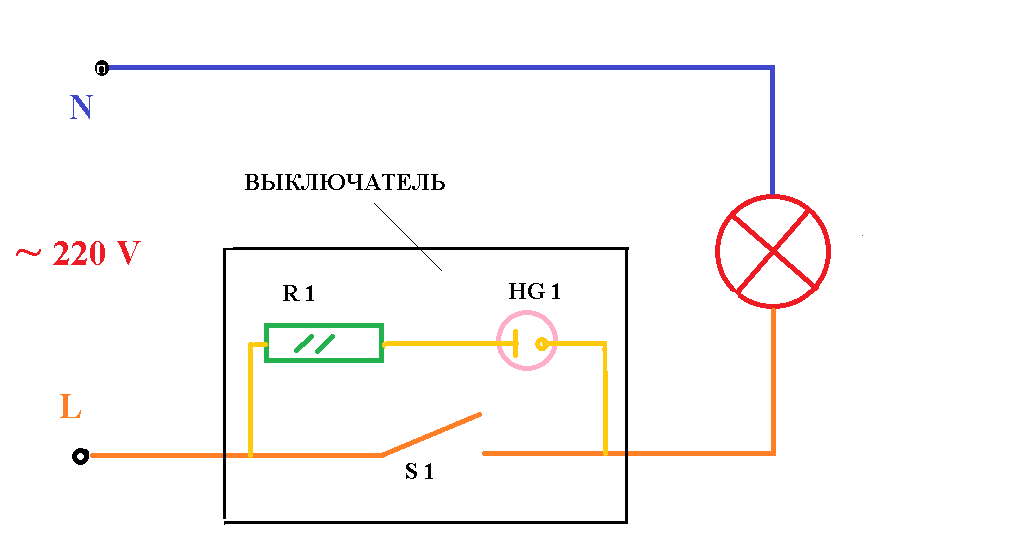

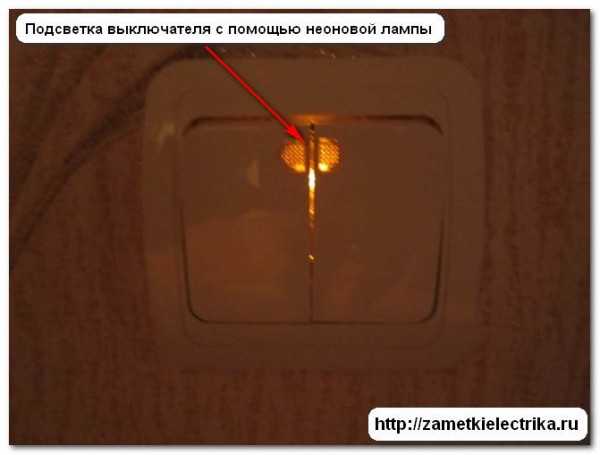

Схема подсветки выключателя на неоновой лампочке (неонке)
Схема подсветки выключателя на неоновой лампочке (неонке) лишена недостатков, присущих выше представленных схемам подсветки на светодиодах. Такая схема подсветки выключателя подходит для выключателей люстры и любых других видов светильников, с установленными в них как лампочками накаливания, так и энергосберегающих люминесцентных и светодиодных ламп.
Когда выключатель разомкнут ток течет через сопротивление R1, газоразрядную лампочку HG1 и она светится. R1 любого типа мощностью более 0,25 Вт, номиналом от 0,5 до 1,0 МОм.

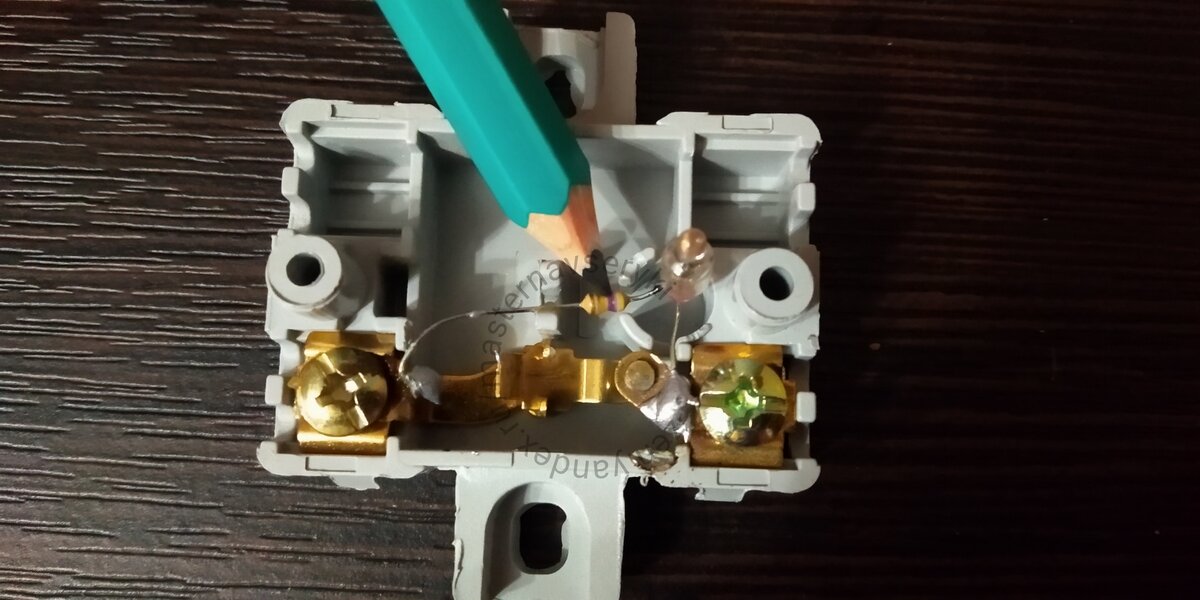

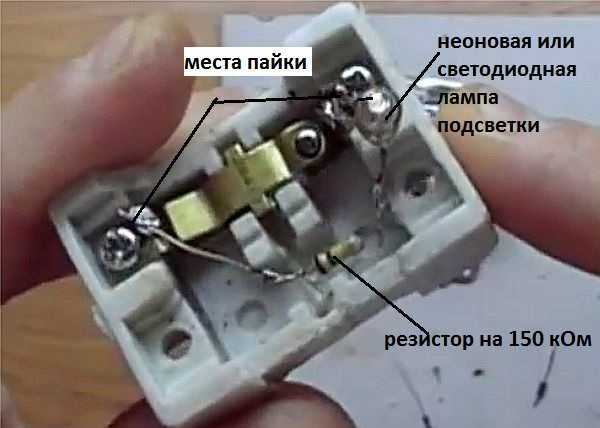

На фотографии Вы видите собранную схему подсветки выключателя, проще которой не бывает. Достаточно последовательно с неоновой лампочкой любого типа включить резистор и схема готова.
Где взять неоновую лампочку
Неоновые газоразрядные лампочки (неонки) представлены широким рядом и можно использовать любую доступную из них. Обратите внимание, слева на фото газоразрядная лампочка с резистором номиналом 200 кОм, вынутая из вышедшего из строя выключателя компьютерного удлинителя, которые еще называют Пилот.
Ее с успехом можно монтировать в любой выключатель без дополнительных хлопот по поиску комплектующих. Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния. По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет.

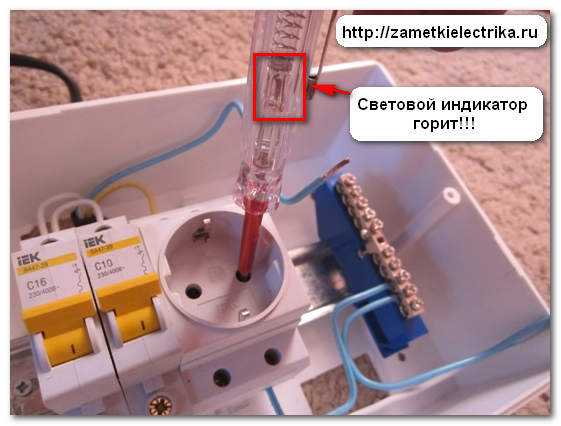

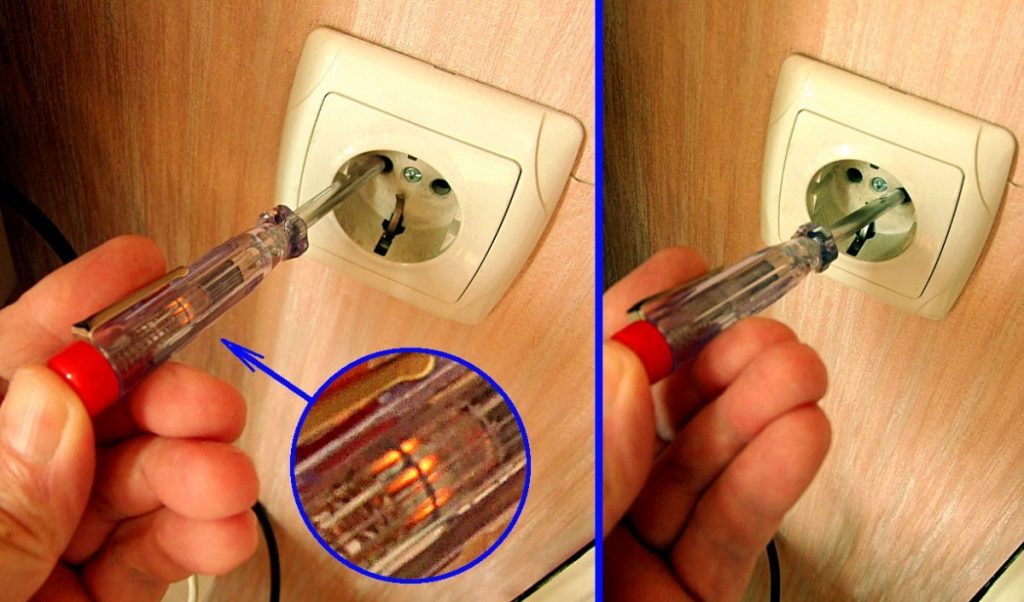

Неоновые лампочки (неонки) окружают нас практически везде. В удивлены? Во всех старых светильниках с лампами дневного света используется стартер, это настоящая неоновая лампочка, помещенная в цилиндрический корпус. Для того, чтобы его извлечь из корпуса светильника, нужно цилиндр немного повернуть против часовой стрелки. Сколько в светильнике ламп дневного света, столько и стартеров. В стартере параллельно неоновой лампочке еще подключен конденсатор, он служит для подавления помех и при изготовлении индикатора не нужен.
Если стартер взят от старого светильника, прежде чем применить неоновую лампочку, не поленитесь проверить ее.
Надо до монтажа подключить лампочку по вышеприведенной схеме. Лучше неонку брать из нового стартера, так как в старых стекло колбы лампочки изнутри, как правило, покрывается темным налетом и будет хуже видно свечение. Лампочка из стартера может быть с успехом использована при самостоятельном изготовлении индикатора фазы.
Готовый комплект подсветки для установки в настенный выключатель можно взять из неисправного современного электрического чайника. Как правило, в большинстве моделей имеется индикатор нагрева воды. Индикатор представляет собой неоновую лампочку, с которой последовательно включен токоограничивающий резистор и эта цепь включена параллельно ТЭНу. Если в Вашем хозяйстве завалялся неисправный электрический чайник, то неоновую лампочку с резистором можно извлечь из него и вмонтировать в выключатель.
На фотографии три неоновых лампочки от электрических чайников. Как видно светят они довольно ярко, поэтому в темноте будут в выключателе видны с большого расстояния.
Если внимательно присмотреться к изолирующим трубкам, надетым на места соединения выводов неоновой лампочки с проводами, то можно заметить на одной из трубок утолщение.
В этом месте находится токоограничивающий резистор. Если трубку разрезать вдоль, то откроется картина, как на этой фотографии.
Пошаговая инструкция по установке в выключатель подсветки
При выполнении работ с выключателем необходимо отключить подачу электроэнергии!
Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.
Установка в выключатель неоновой лампочки с гибкими выводами
Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.
Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.
Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.
Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев в колечко и закрепляется на вывод выключателя.
Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.
Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.
На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.
Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.
Установка в выключатель неоновой лампочки с цоколем
Использовать патрон для подсветки нецелесообразно, так как срок службы неоновой лампочки (неонки) больше срока службы выключателя, да и места в коробке мало. Поэтому целесообразнее присоединить цоколь к схеме с помощью пайки.
Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.
К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.
Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.
Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка.
Всегда возникают сложности с поиском кембрика подходящего диаметра.
Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.
После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже невозможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.
После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.
Рекомендации по монтажу подсветки в настенный выключатель
Если места для размещения резистора недостаточно или под рукой нет нужного по мощности, то резистор можно заменить несколькими меньшей мощности, включив их последовательно или параллельно.
При последовательном соединении резисторов одинакового сопротивления мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов, а их величина, уменьшится и будет равна расчетной величине, деленной на количество резисторов.
Например, по расчету требуется резистор мощностью 1 ватт и номиналом 100 кОм. 1 кОм=1000 Ом. Этот резистор можно заменить двумя включенными последовательно резисторами мощностью 0,5 ватт номиналом по 50 кОм.
При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов. Например, для замены одного резистора 100 кОм тремя, сопротивление каждого должно быть 300 кОм.

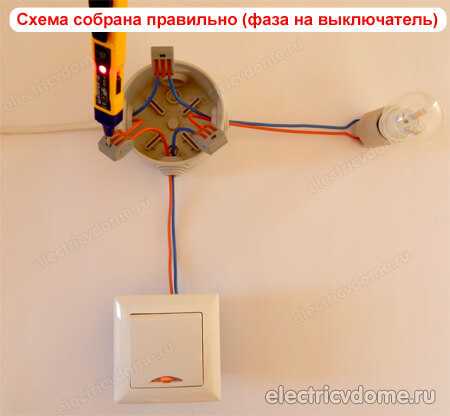

При монтаже схемы резистор (конденсатор) подключать только к фазному проводу выключателя. Так как токи, протекающие через элементы схемы, не превышают нескольких миллиампер, то особых требований к качеству контактов не предъявляется. Если коробка с выключателем, в которую будет монтироваться подсветка металлическая, то необходимо исключить возможность касания токопроводящих проводников ее стенок.
Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока.
Самое плохое, что может произойти, это выход из строя монтируемых элементов при допущении грубых ошибок. Например, светодиод включить без токоограничивающего резистора, или номинал резистора ошибочно вместо 100 кОм взять 100 Ом.
Калькулятор для расчета
параметров токоограничивающего резистора
При самостоятельной установке в выключатель подсветки на светодиоде или на неоновой лампочке необходимо определить величину и мощность токоограничивающего сопротивления. Расчет можно выполнить по формулам, но гораздо удобнее рассчитать параметры резистора по специальному калькулятору. Достаточно ввести параметры и получить готовый результат. Калькулятор может быть полезен и для выбора резистора в выключателе с подсветкой заводского изготовления, в случае выхода резистора из строя.
| Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора | |
|---|---|
| Напряжение источника питания U, В: | |
| Напряжение падения на одном светодиоде или неоновой лампочке, В: | |
| Кол-во последовательно включенных LED или неоновых лампочек, шт: | |
| Максимально допустимый ток через LED или неоновую лампочку, мА: | |
Справка.
На светодиоде падение напряжения лежит в пределах 1,5-2 В, на неоновой лампочке падает 40-80 В. Необходимый минимальный ток, при котором гарантируется свечение светодиода, составляет 2 мА, неоновой лампочки – 0,1 мА. Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки.
При выборе сопротивления возникает необходимость в определении его номинала по цветовой маркировке. Онлайн калькулятор поможет решить этот вопрос.
Выключатели электроприборов с подсветкой
В выключателях на переносках и удлинителях, тепло обогревателях и других электроприборах часто устанавливают выключатели с подсветкой. В них обычно вмонтирована неоновая лампочка с резисторами. Пришлось однажды ремонтировать удлинитель типа Пилот, в котором выпала и треснула клавиша управления выключателем.
Когда разобрал выключатель, то не обнаружил токоограничивающего резистора, чем был очень удивлен. Неоновые лампочки недопустимо подключать в электрическую сеть 220 В без ограничения тока.
Сразу же выйдет из строя. На левой фотографии вид клавиши со стороны установки неоновой лампочки, а справа, обратная сторона этой же клавиши выключателя.
Измерял сопротивление между пружиной и выводом неоновой лампочки, оно составило 150 кОм. В этом выключателе применили интересное конструктивное решение, два резистора номиналом по 150 кОм установили в отверстия клавиш и пружиной прижали их к выводам неоновой лампочки, обеспечив надежный контакт. Сами пружины осуществляют прижим подвижных контактов в выключателе, с которых, когда выключатель находится в положении Включено, и подается питающее напряжение на неоновую лампочку.
Применение схемы подсветки для индикации
Подсветка выключателя выполняет еще одну дополнительную полезную функцию – индицирует о работоспособности выключателя и исправности лампочки. Если подсветка работает, а свет не включается, значит, неисправен выключатель. Если подсветка не работает, следовательно, перегорела лампочка.

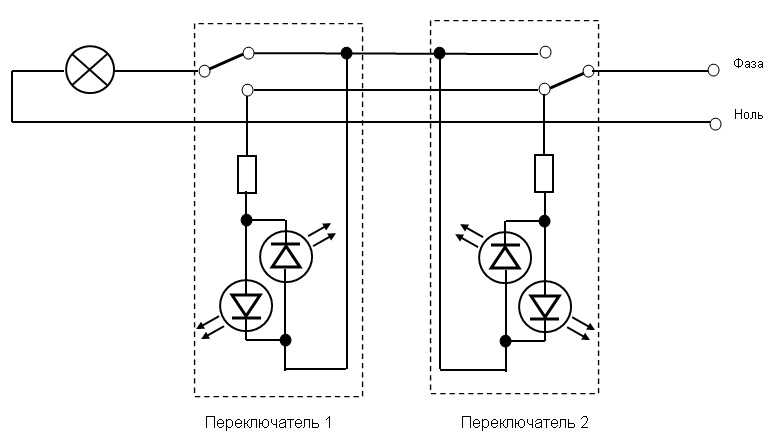

Любой из выше представленных вариантов схем можно применять для индикации исправности приборов или электрических цепей.
Например, если подключить параллельно предохранителю, то в случае его перегорании индикатор засветится. Если в электроприборе нет штатного индикатора включенного состояния, то подключив индикатор сразу после выключателя, вы сможете всегда видеть, включен ли прибор. При монтаже в розетке (подключается параллельно токоподводящим проводам) Вы будете знать, находится розетка под напряжением, или нет.
Андрей 24.09.2015
Добрый вечер!
Помогите решить проблему с выключателем с подсветкой.
В выключателе стоит неоновая лампочка с резистором 500 кОм, и я подключаю в цоколь светодиодную лампу, и она начинает моргать при выключенном состоянии.
При выкрученной лампе из цоколя, на контактах цоколя приходит 78 вольт, с вкрученной лампе напряжение падает до 72 вольт, и она моргает. Если убрать в выключателе неоновую лампочку, то всё нормально никакого напряжения на лампе при выкл. положении нету.
Какой резистор нужно установить, чтоб напряжение понизилось или совсем исчезло, вместо того, что стоит в выключателе? Повысить его до 1 МОм или
взять такого же номинала, т.
е. 0,5 МОм, но с большей мощностью?
Александр
Уважаемый Андрей!
Мощность резистора роли не играет. Попробуйте увеличивать номинал резистора с шагом 0,5 МОм до величины 2,0 МОм, должно помочь. Сначала подключите неоновую лампочку через резистор 1,0 МОм, если светодиодная лампа будет мигать, то через 1,5 МОм, и далее через 2,0 МОм.
Александр 16.10.2016
Здравствуйте Александр Николаевич, очень интересный и полезный Ваш сайт, но, к сожалению, не нашёл ответа на следующий вопрос.
Сегодня купил в Икее светодиодные лампы на кухню и установил их в светильник, который включаются выключателем с неоновой подсветкой. Всё прекрасно работает, но заметил, когда лампы выключены неоновая подсветка горит как бы неравномерно, с небольшими «попыхиваниями», видимо там ток немного скачет.
Скажите пожалуйста почему это происходит, можно эксплуатировать такую цепь и не опасно ли это? Спасибо!
Александр
Здравствуйте, Александр!
Эксплуатировать такую цепь можно, и это безопасно с любой точки зрения.
Происходит изменение яркости неоновой лампочки, как я полагаю, в связи с процессами, происходящими в схеме светодиодной лампочки и нестабильностью напряжения в сети. В драйвере светодиодной лампочки есть конденсаторы, которые очень малым током, проходящим через подсветку в выключателе, могут заряжаться и разряжаться, изменяя величину тока через неоновую лампочку. В дополнение напряжение в сети тоже постоянно меняется, происходят его кратковременные провалы и всплески в моменты включения и выключения мощных электроприборов.
Юрий 13.03.2021
Здравствуйте.
Подключил выключатель с подсветкой Panasonic Shin Dong к вытяжному вентилятору в санузле. Через выключатель проходит фаза, ноль идет на вентилятор.
Подсветка не работает при выключенном вентиляторе. Вентилятор работает нормально.
Должна работать подсветка при индуктивной нагрузке?
Александр
Здравствуйте, Юрий!
Для работы подсветки в выключателе достаточно, чтобы через него протекал ток всего несколько миллиампер.
В бытовой электропроводке напряжение переменного тока, который хорошо протекает не только через индуктивную, но и емкостную нагрузку. Поэтому похоже, что подсветка в выключателе просто не исправна.
Возможно нет контакта между светодиодом, токоограничительным сопротивлением и клеммами выключателя.
Для проверки без приборов можно параллельно вентилятору подключить любой электроприбор, например, лампочку. Если подсветка заработает, то возможно в вентиляторе применена электронная схема включения, которая ограничивает ток через его цепи в выключенном состоянии микроамперами. В подобном случае работать подсветка только если собрана на неоновой лампочке.
Свет остается включенным, когда выключатель выключен: 2 причины и способы устранения
Вы собираетесь лечь спать после напряженного дня. Итак, вы выключите свет. Но свет не гаснет! При осмотре вы обнаружите, что, несмотря на то, что выключатель выключен, свет продолжает гореть.
Почему свет остается включенным, когда выключатель выключен?
Эта проблема может возникнуть по разным причинам.
Поврежденные выключатели могут не выключать свет. Неправильные соединения проводки также держат свет включенным. Этот вопрос можно легко решить. Замена поврежденного переключателя является первым действием. Если это не решит проблему, вам придется починить проводку.
Для решения этой проблемы вам потребуется дополнительная информация. Ниже я подробно рассмотрел этот вопрос. Пожалуйста, продолжайте прокручивать!
Почему свет остается включенным, когда выключатель выключен
Выключатели используются для управления всеми электрическими приборами, включая освещение. Но иногда свет не выключается даже после выключения выключателей. Эта проблема отличается от мигания и выключения света.
Чтобы решить проблему, мы должны найти ее причину. Итак, давайте посмотрим на причины, которые могут привести к тому, что свет останется включенным.
Проблемы с проводкой
Неправильное подключение проводов может помешать работе переключателей. Лампочки получают энергию от электричества.
Когда переключатель выключен, он отключает питание. Но если соединение неправильное, ток все равно будет течь после выключения выключателя.

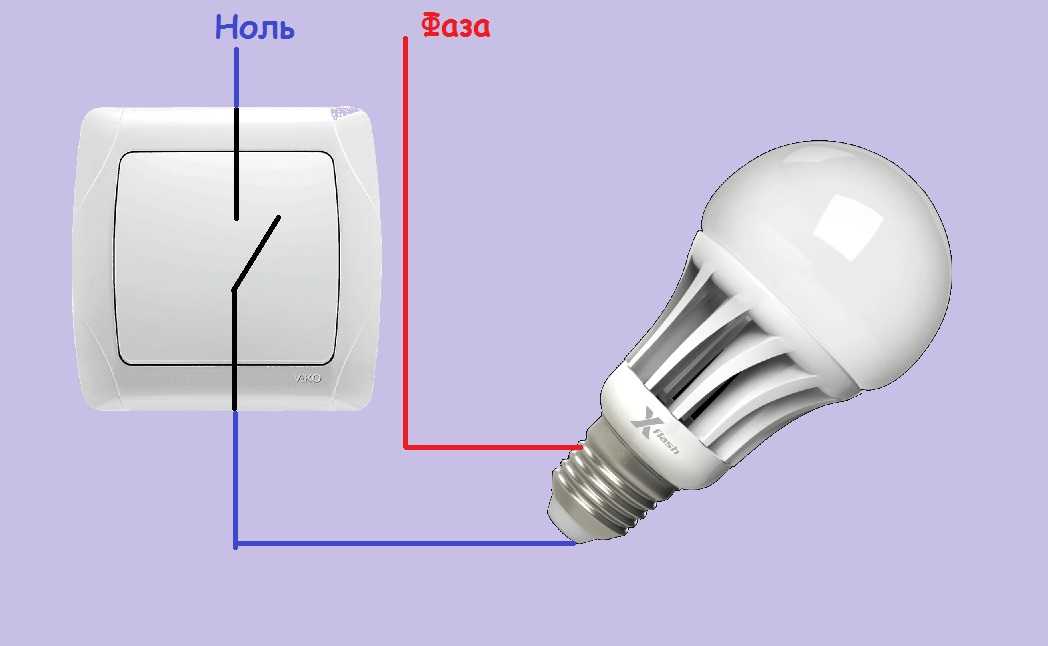

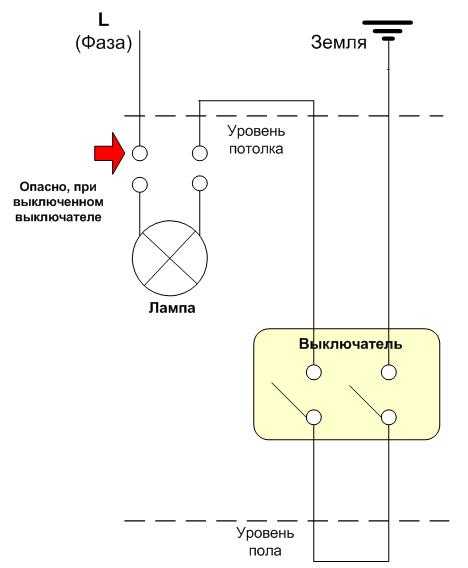

Проблема с проводкой возникает, когда горячий провод напрямую соединен со светом. Hotwire проводит электричество. Он должен быть соединен с лампочкой через ножной проводник. В противном случае свет не будет синхронизироваться с выключателем.
Проблемы с коммутатором
Другой причиной этой проблемы являются неисправные коммутаторы. Выключатели могут выйти из строя по разным причинам. Выключатель может расплавиться внутри, если на него будет дана избыточная нагрузка.
Использование переключателя на 15 А в цепи на 20 А может привести к выходу из строя переключателя. Это приведет к потере переключателя, и он перестанет работать. В результате свет не выключается выключателем.
Это две наиболее распространенные проблемы, из-за которых не загорается свет. Сейчас я покажу вам пути решения этих проблем.
Как заменить поврежденный переключатель
Решение станет простым, если проблема в переключателе.
Потому что поменять выключатель намного проще, чем возиться с проводкой. См. приведенные ниже шаги, чтобы заменить поврежденный переключатель.
Шаг 1. Проверка переключателя
Сначала нужно убедиться, что проблема связана с переключателем света. Для этого проверьте переключатель во всех положениях. Включите его, затем выключите. Держите переключатель также в среднем положении. Наблюдайте за результатом во всех этих случаях.
Выявив неисправность электрического выключателя, вы сможете точно определить проблему. Если проблема в переключателе, только тогда выполните следующие действия. Или же вам придется проверить проблемы с проводкой.
Шаг 2. Отключите питание
Первое, что вам нужно сделать, это отключить питание. Это основное требование для выполнения любой электромонтажной работы. Электричество очень мощное и может сильно ранить кого угодно. Это может даже привести к несчастным случаям со смертельным исходом.
Шаг 3. Отключите коммутатор
Затем необходимо отсоединить переключатель от платы.
Открутите переключатель с помощью отвертки. Затем отсоедините провода. Вы должны быть осторожны, чтобы не повредить другие провода рядом с ним.
Шаг 4. Установка нового коммутатора
После демонтажа старого коммутатора установите новый. Подсоедините провода к задней части переключателя. Не забудьте сделать правильные соединения. В противном случае переключатель будет работать в обратном порядке. После подключения проводов вкрутите выключатель.
У меня есть несколько предложений по поводу качественных переключателей. Проверь их!
| Продукт-1 | |
| Продукт-2 |
Эти переключатели очень просты в установке и использовании. Вы обязательно полюбите эти продукты, попробовав их.
Если проблема с невыключением света сохраняется, необходимо починить проводку. Прокрутите ниже, чтобы увидеть шаги по исправлению проводного соединения.
Как исправить соединения проводов
Починить проводные соединения несложно, если знать, как правильно.
См. рекомендации ниже, чтобы выполнить задание.
Шаг 1. Идентификация проводов
Сначала необходимо определить все провода. Внутри платы есть два провода. Нейтральный или общий провод и горячий или нагрузочный провод. Горячий провод обычно красного или синего цвета. С другой стороны, нейтральный провод белый.
Вы также можете использовать вольтметр, чтобы найти горячий провод. Просто используйте измеритель напряжения на проводах, которые вы найдете внутри монтажной коробки. Горячий провод даст показания на счетчике. Нейтральный провод не дает никаких показаний.
Шаг 2: Настройки нейтрального провода
После того, как вы идентифицировали провода, пришло время разместить их в нужных слотах. Все общие провода должны быть зажаты вместе. Затем они соединяются с выключателем.
Для этого соединения на переключателе есть зеленый винт. Подсоедините общие провода к этому винту. Убедитесь, что соединение плотное и зафиксировано. После общих проводов закрепим горячие.
Шаг 3: Настройки горячей проволоки
Все горячие проволоки также должны быть сжаты вместе. Вы также можете скрутить провода вместе. Это также сделает работу. Затем горячие провода соединяются с выключателем. Для этой цели используется латунная клемма на переключателе.
Этот разъем обычно расположен в верхней части переключателя. Подключите горячие провода к этой клемме. Теперь соединение будет работать как задумано.
Шаг 4. Закройте монтажную коробку
После закрепления проводов правильно закройте монтажную коробку. Это неотъемлемая часть процесса фиксации. Убедитесь, что провода не запутались при закрытии монтажной коробки. Спутывание проводов может вызвать проблемы в работе переключателя.
Когда закончишь, проверь свет. Включите и выключите переключатель и посмотрите, работает он или нет. Надеюсь, теперь свет не будет гореть при выключенном выключателе.
Это все шаги по устранению любой проблемы с проводкой, включая свет и выключатели.
Будьте осторожны при обращении с электричеством. Всегда выключайте главный выключатель перед работой, чтобы избежать каких-либо опасностей.
Если вам когда-нибудь понадобится постоянно нагревать коммутируемую розетку, это также легко сделать. Вам просто нужно быть осторожным и следовать инструкциям для процедуры.
Часто задаваемые вопросы
Вопрос: Могут ли сломанные выключатели стать причиной пожара?
Ответ: Да, сломанные выключатели света вызывают пожар. Хотя поврежденный переключатель не несет прямой ответственности за пожар. он станет горячим при использовании в течение длительного времени и начнет таять. Это вызовет пожар.
Вопрос: Что произойдет, если вы неправильно подключите свет?
Ответ: Неправильное подключение светильника изменит полярность. Свет все равно будет работать. Но электризуется рукав, а не внутренняя часть. Это вызовет шок у любого, кто прикоснется к свету.
Вопрос: Почему мой выключатель света имеет 3 комплекта проводов?
Ответ: Ваш выключатель света имеет 3 комплекта проводов из-за 3-ходовой настройки. Эта настройка используется для использования двух разных переключателей. Вы можете включать/выключать свет из двух разных мест.
Заключение
Я думаю, что теперь вы знаете, как свет остается включенным, когда выключатель выключен. Я изо всех сил старался предоставить вам необходимую информацию.
Если вам неудобно открывать текущую коробку, наймите профессионала. Это избавит вас от многих хлопот и защитит от электротравмы.
До свидания!
Страница не найдена — Home Arise
Мы не нашли сообщения для этого URL.
Последние сообщения
C7 и C9 — это лишь некоторые из доступных вариантов рождественского освещения. И C7, и C9 — это универсальные многоцелевые декоративные светильники. Из них получаются отличные рождественские украшения для интерьера и экстерьера.
C9 очень яркий, что делает его лучшим рождественским светильником для улицы. Светильники C7 имеют небольшие размеры, что делает их идеальными для украшения помещений и небольших пространств. Они …
Подробнее о Рождественские огни C7 и C9: что использовать?
Выбор правильного типа рождественской гирлянды важен для многих. Теплый белый свет и холодный белый свет — одни из самых распространенных типов рождественских огней. Не торопитесь, чтобы разведать правильный свет. Эти два относятся к верхнему и нижнему пределам цветового спектра белого света. Теплый белый часто …
Подробнее о холодных белых и теплых белых рождественских огнях: что лучше
Приближается праздничный сезон. Так что вам лучше быть готовым украсить свой дом рождественскими гирляндами. Есть два распространенных типа рождественских огней. Это светодиодные и обычные (лампы накаливания) светильники. Светодиодные рождественские гирлянды имеют светодиоды, излучающие свет.
Чем выше ток, тем ярче будет гореть постоянный свет. На …
Подробнее о светодиодных и обычных рождественских гирляндах: лучший светильник 2022 года
«сделай сам»
Водонагреватель работает, нагревая холодную воду с помощью нагревательных элементов на дне бака. Горячая вода затем передается в части вашего дома по трубам. Процесс нагрева воды может привести к повышению давления внутри водонагревателя. Нарастание давления или пара в водонагревателе является мощной силой. …
Подробнее о том, как заменить предохранительный клапан T&P водонагревателя
Многие люди после ремонта дома сожалеют о вещах, которые им не нравятся, которые можно было бы предотвратить до или во время ремонта, но сейчас их ремонт стоит дорого. Такие ошибки при ремонте дома случаются часто, когда у вас нет четкого плана перед началом работ. Такой проект нужно обрабатывать …
Подробнее об ошибках при ремонте дома, которыми поделились 25 дизайнеров интерьера
Ольха – не единственная твердая древесина в мире! Но попытка найти подобный тип древесины может быть затруднена.
Это связано с его характеристиками. Какая древесина похожа на ольху? Есть 5 видов древесины, которые почти похожи на ольху. Их можно использовать для резьбы, если не хочется…
Подробнее о Какая древесина похожа на ольху [5 пород на выбор]
Резка липы во время любого проекта по дереву — обычная задача. Люди вырезают его по-разному. Некоторые предпочитают резать вручную. Но это уровень сложности. Трудно ли резать липу вручную? Положите доски или блоки из липы на скамью для резьбы по дереву. Закрепите их скамейками. Посмотреть направление …
Узнайте больше о ручной обрезке липы за 5 очень простых шагов
Окрашивание липы имеет решающее значение. Выполнение этого может показаться большой работой. Возможно, вы не предпочтете делать это самостоятельно, думая, что это сложно. Но действительно ли это сложно? Как покрасить липу? Первым этапом является шлифовка поверхности липы. Это необходимо для создания гладкой поверхности перед окрашиванием.
Добавить комментарий
