Переделка аккумуляторного шуруповерта на питание от сети 220в своими руками

Как переделать аккумуляторный шуруповерт на 220в? Около года назад я обнаружил, что мой аккумулятор от инструментов Ryobi 18V стал непригоден для работы, и, так как я работал за границей, у меня не было возможности получить новый. Таким образом, я придумал устройство для безопасного запуска моих инструментов от сети переменного тока (бытовой ток) и перестал беспокоиться о том, что мои инструменты перестанут функционировать по дороге на работу.

Я наслаждался всеми преимуществами электроинструментов с батарейным питанием… Они удобны, мобильны, и зачастую вы можете достать целый ряд инструментов, которые работают от одного того же аккумулятора. А потом произошло неизбежное – на зарядном устройстве диоды стали мигать странным образом, а батарея стала разряжаться почти мгновенно.

Я столкнулся с двумя вариантами: выбросить несколько тысяч на новый комплект батарей или попробовать восстановить их самостоятельно. Ни один из этих вариантов мне не понравился, и у меня не было времени заказывать детали из-за рубежа. Как и все в моей ситуации, для альтернативного решения я искал информацию в Интернете. Я нашел парней, которые подключали к своей дрели автомобильные аккумуляторы, но эту идею я тоже отмёл. И затем я натолкнулся на идею использовать вместо батарей старый блок питания ноутбука …

Напряжение было правильным, но, увы, мощность его была слишком мала. Даже при мощности 180 Вт самые мощные источники питания для ПК не могли обеспечить достаточный ток, который может преодолеть пусковой ток моей циркулярной пилы или угловой шлифовальной машины.

Принцип работы источника питания ПК меня устраивал, мне просто было нужно что-то более мощное. После небольшого исследования я обнаружил, что источником питания для ноутбука является то, что называют «импульсным источником питания». Оказывается, импульсные источники питания очень распространены в мире, они доступны по цене и имеют различные номиналы напряжения и мощности … В итоге я выбрал источник питания AC/DC мощностью 350 Вт, выпускаемый авторитетной компанией Meanwell с диапазоном напряжений постоянного тока 15-18 вольт.

Подключение источника питания к разряженной батарее очень простое и в этой инструкции переделка шуруповерта на сетевой своими руками описана в подробностях.

Шаг 1: Предупреждение

Перед началом работы, пожалуйста, поймите, что у вас есть блок питания, способный разрядить 20 ампер. Хотя сборка довольно проста, если вам некомфортно работать с электроникой, то лучше обратитесь за профессиональной помощью.

Кабель, выходящий из батареи и разъем постоянного тока от источника питания, изготовлены из стандартной вилки для 120В переменного тока. Штекер и кабель были выбраны из-за доступности и возможности использования при необходимости стандартного удлинителя.

Ни при каких обстоятельствах я не подключу к этому источнику питания устройство, инструмент или другое оборудование, питающиеся от переменного тока. Если вы решите создать этот аппарат, подумайте заранее, кто может его использовать. Если есть вероятность, что кто-то еще, не обученный пользоваться этим аппаратом, может его использовать, я бы предложил сделать другой тип разъема и кабеля — что-то более уникальное, но способное подавать ток.

Один из рекомендуемых кабелей — это штекер генератора с поворотным замком.

Шаг 2: Необходимый инструмент

Материалы:

  • (1) изношенная батарея 18 В
  • (1) импульсный источник питания 15 В 350 Вт переменного / постоянного тока
  • (1) электрическая розетка IEC C14 (для входящего переменного тока)
  • (1) стандартная розетка на 120 В для использования в качестве выхода постоянного тока или розетка генератора с поворотным замком
  • (1) кабель питания компьютера (имеет ответный разъем для розетки C14)
  • (1) Удлинитель 16-18 калибра (необходим обычный штекер или штекер генератора с поворотным замком)
  • (1) маленький ящик для инструментов (достаточно большой для блока питания и для хранения батареи)

Инструменты:

  • небольшая отвертка
  • плоскогубцы
  • кусачки
  • пистолет с горячим клеем
  • эпоксидная смола
  • паяльник
  • лезвие бритвы
  • ножовочный диск
  • дрель
  • мультиметр

Шаг 3: Потрошим батарею

  1. Используя отвертку, удалите 6 винтов в основании батареи
  2. Отделите две половины корпуса и вытащите батарейный блок.
  3. Сохраните (2) желтые квадратные кнопки и стальную пружину.
  4. Отрежьте провода, идущие от аккумулятора к клеммной колодке.
  5. Сохраните пластиковую клеммную колодку и положительные (+) и отрицательные (-) клеммные полоски.

Шаг 4: Доработайте провод

У шнура питания (16 калибра) отрежьте конец розетки (сторона «мама»). Оставшаяся длина шнура зависит от вас.

Помните, что этот шнур будет подключен к вашему источнику питания, но вы всегда можете использовать удлинитель, если ваш инструмент будет находиться далеко от источника питания. Я считаю, что метра-двух будет достаточно.

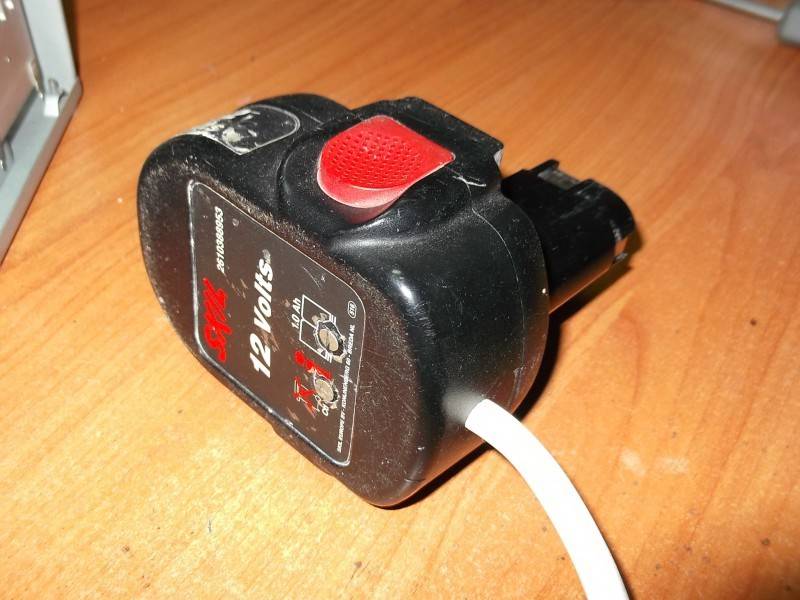

Проложите провод. Есть 2 варианта

Вариант A: Просверлите отверстие в крышке аккумуляторного отсека под диаметр внешней оболочки провода. Расположение отверстия – на ваш выбор. Вы можете надеть на провод в месте, где он выходит из батарейного блока, резиновый чехол, чтобы снять нагрузку от его деформации.

Вариант B: Установите поворотный адаптер. Этот адаптер позволит поворачивать кабель от передней и до задней части аккумуляторного блока в любом месте под углом 180 градусов. В этом руководстве будет использоваться поворотный адаптер. Если у вас есть доступ к 3D-принтеру, вы можете скачать STL-файлы с www.thingiverse.com и распечатать их – ищите «18V Battery Swivel Cable Lock».

Срежьте с кабеля около 15 см наружной изоляции, оголите и залудите около 5 мм проводов.

Поворотный адаптер состоит из (3) частей:

  • (2) зажимные половинки
  • (1) поворотное основание

Убедитесь, что зажимные половинки могут полностью окружить наружную оболочку кабеля. Зашкурьте внутреннюю часть зажимных половинок до плотного прилегания к изоляции кабеля.

Шаг 5: Вырезаем отверстие

  1. Отметьте отрезок шириной 1 см, который необходимо срезать в нижней части крышки батарейного отсека.
  2. Используя сверло на 3 мм, просверлите ряд отверстий вдоль пути, достаточных для того, чтобы лезвие ножовки могло продолжить резку.
  3. На внутренней стороне нижней крышки вдоль пути, где вы будете резать, будут находиться две стойки от оригинальных винтов. Срежьте их.

Шаг 6: Работаем с эпоксидкой

  1. Пропустите провод через паз нижней крышки.
  2. Используя суперклей, прикрепите зажимные половинки к краю внешней изоляции.
  3. Установите поворотный адаптер на зажимные половинки, пропустив зачищенные провода через небольшой паз поворотного адаптера.
  4. Закрепите поворотный адаптер на внутренней стороне нижней крышки эпоксидной смолой

Шаг 7: Включите паяльник

  1. Отрежьте около 10 см от 20-сантиметрового открытого провода.
  2. Снимите примерно 5 мм изоляции с проводов и припаяйте их к положительному и отрицательному клеммным колодкам (для определения полярности кабеля, если у вас такая же розетка, смотрите прилагаемое изображение).
  3. Заново соберите клеммный блок и установите его в верхнюю половину крышки батарейного отсека.
  4. Используйте пистолет для горячего клея, чтобы заполнить полость, где находится клеммная колодка
  5. Прикрепите провода от верхней половины крышки к нижней половине крышки с помощью проволочных гаек или кабельных зажимов.
  6. Соберите верхнюю и нижнюю половины крышки батарейного отсека, используя 4 из 6 винтов. Не забудьте установить желтые боковые кнопки и пружины.

Шаг 8: Поместите всё в корпус

Теперь пришло время сделать корпус для блока питания.

  1. Расположите блок питания в коробке так, чтобы в нём осталось место для адаптера батареи, входного штепселя переменного тока и штепсельной вилки постоянного тока.
  2. Отметьте расположение четырех крепежных винтов M4x6 блока питания, чтобы перенести его в коробку. Просверлите отверстия в коробке для монтажа блока питания, но пока не устанавливайте его.

Шаг 9: Прокладываем коннекторы

  1. Найдите место на коробке, где вы хотите установить входящую розетку переменного и исходящую розетку постоянного тока. Я предпочитаю устанавливать по одной с разных сторон и прокладывать провода под блок питания.
  2. Припаяйте на положительный, нейтральный и заземляющий контакты (3) 30-сантиметровых кабеля 16 калибра для электрической розетки IEC C14, подающей переменный ток.
  3. Припаяйте (2) 30-сантиметровых кабеля 16 калибра, к положительному и отрицательному контактам стандартной розетки переменного тока исходящего питания постоянного тока.
  4. Сделайте пару шаблонов профилей розеток и перенесите их контур на коробку. Используя острый универсальный нож, вырежете отверстия для двух розеток.
  5. В зависимости от вида розеток, прикрепите их с помощью болтов, клея или защелкнув
  6. Нанесите немного горячего клея на провода на розетке, чтобы защитить открытые клеммы.

Шаг 10: Завершаем соединение проводов

  1. Подсоедините выводы разъемов к указанным выводам источника питания.
  2. Установите поверх клемм источника питания пластиковую защитную крышку.
  3. Убедитесь, что селекторный переключатель источника питания установлен на напряжение вашей страны, 120 или 240 В переменного тока.
  4. Подключите портативный блок питания к розетке переменного тока с помощью стандартного компьютерного кабеля.
  5. Вставьте адаптер аккумулятора в розетку постоянного тока.
  6. С помощью выключателя подайте питание.
  7. Используя мультиметр, проверьте полярность клемм аккумулятора и отрегулируйте потенциометр на источнике питания на показатель выше 18В постоянного тока (маленький пластиковый винт с крестообразным шлицем, расположенный в крайнем левом углу от всех клеммных разъемов).
  8. Убедившись, что все работает корректно, установите блок питания в коробку и аккуратно подключите провода под ним или позади него.
  9. Подключите адаптер аккумулятора к вашему 18-вольтовому инструменту и наслаждайтесь использованием.

Переделка аккумуляторного шуруповерта на питание от сети 220в своими руками

Как переделать аккумуляторный шуруповерт на 220в? Около года назад я обнаружил, что мой аккумулятор от инструментов Ryobi 18V стал непригоден для работы, и, так как я работал за границей, у меня не было возможности получить новый. Таким образом, я придумал устройство для безопасного запуска моих инструментов от сети переменного тока (бытовой ток) и перестал беспокоиться о том, что мои инструменты перестанут функционировать по дороге на работу.

Я наслаждался всеми преимуществами электроинструментов с батарейным питанием… Они удобны, мобильны, и зачастую вы можете достать целый ряд инструментов, которые работают от одного того же аккумулятора. А потом произошло неизбежное – на зарядном устройстве диоды стали мигать странным образом, а батарея стала разряжаться почти мгновенно.

Я столкнулся с двумя вариантами: выбросить несколько тысяч на новый комплект батарей или попробовать восстановить их самостоятельно. Ни один из этих вариантов мне не понравился, и у меня не было времени заказывать детали из-за рубежа. Как и все в моей ситуации, для альтернативного решения я искал информацию в Интернете. Я нашел парней, которые подключали к своей дрели автомобильные аккумуляторы, но эту идею я тоже отмёл. И затем я натолкнулся на идею использовать вместо батарей старый блок питания ноутбука …

Напряжение было правильным, но, увы, мощность его была слишком мала. Даже при мощности 180 Вт самые мощные источники питания для ПК не могли обеспечить достаточный ток, который может преодолеть пусковой ток моей циркулярной пилы или угловой шлифовальной машины.

Принцип работы источника питания ПК меня устраивал, мне просто было нужно что-то более мощное. После небольшого исследования я обнаружил, что источником питания для ноутбука является то, что называют «импульсным источником питания». Оказывается, импульсные источники питания очень распространены в мире, они доступны по цене и имеют различные номиналы напряжения и мощности … В итоге я выбрал источник питания AC/DC мощностью 350 Вт, выпускаемый авторитетной компанией Meanwell с диапазоном напряжений постоянного тока 15-18 вольт.

Подключение источника питания к разряженной батарее очень простое и в этой инструкции переделка шуруповерта на сетевой своими руками описана в подробностях.

Шаг 1: Предупреждение

Перед началом работы, пожалуйста, поймите, что у вас есть блок питания, способный разрядить 20 ампер. Хотя сборка довольно проста, если вам некомфортно работать с электроникой, то лучше обратитесь за профессиональной помощью.

Кабель, выходящий из батареи и разъем постоянного тока от источника питания, изготовлены из стандартной вилки для 120В переменного тока. Штекер и кабель были выбраны из-за доступности и возможности использования при необходимости стандартного удлинителя.

Ни при каких обстоятельствах я не подключу к этому источнику питания устройство, инструмент или другое оборудование, питающиеся от переменного тока. Если вы решите создать этот аппарат, подумайте заранее, кто может его использовать. Если есть вероятность, что кто-то еще, не обученный пользоваться этим аппаратом, может его использовать, я бы предложил сделать другой тип разъема и кабеля — что-то более уникальное, но способное подавать ток.

Один из рекомендуемых кабелей — это штекер генератора с поворотным замком.

Шаг 2: Необходимый инструмент

Материалы:

  • (1) изношенная батарея 18 В
  • (1) импульсный источник питания 15 В 350 Вт переменного / постоянного тока
  • (1) электрическая розетка IEC C14 (для входящего переменного тока)
  • (1) стандартная розетка на 120 В для использования в качестве выхода постоянного тока или розетка генератора с поворотным замком
  • (1) кабель питания компьютера (имеет ответный разъем для розетки C14)
  • (1) Удлинитель 16-18 калибра (необходим обычный штекер или штекер генератора с поворотным замком)
  • (1) маленький ящик для инструментов (достаточно большой для блока питания и для хранения батареи)

Инструменты:

  • небольшая отвертка
  • плоскогубцы
  • кусачки
  • пистолет с горячим клеем
  • эпоксидная смола
  • паяльник
  • лезвие бритвы
  • ножовочный диск
  • дрель
  • мультиметр

Шаг 3: Потрошим батарею

  1. Используя отвертку, удалите 6 винтов в основании батареи
  2. Отделите две половины корпуса и вытащите батарейный блок.
  3. Сохраните (2) желтые квадратные кнопки и стальную пружину.
  4. Отрежьте провода, идущие от аккумулятора к клеммной колодке.
  5. Сохраните пластиковую клеммную колодку и положительные (+) и отрицательные (-) клеммные полоски.

Шаг 4: Доработайте провод

У шнура питания (16 калибра) отрежьте конец розетки (сторона «мама»). Оставшаяся длина шнура зависит от вас.

Помните, что этот шнур будет подключен к вашему источнику питания, но вы всегда можете использовать удлинитель, если ваш инструмент будет находиться далеко от источника питания. Я считаю, что метра-двух будет достаточно.

Проложите провод. Есть 2 варианта

Вариант A: Просверлите отверстие в крышке аккумуляторного отсека под диаметр внешней оболочки провода. Расположение отверстия – на ваш выбор. Вы можете надеть на провод в месте, где он выходит из батарейного блока, резиновый чехол, чтобы снять нагрузку от его деформации.

Вариант B: Установите поворотный адаптер. Этот адаптер позволит поворачивать кабель от передней и до задней части аккумуляторного блока в любом месте под углом 180 градусов. В этом руководстве будет использоваться поворотный адаптер. Если у вас есть доступ к 3D-принтеру, вы можете скачать STL-файлы с www.thingiverse.com и распечатать их – ищите «18V Battery Swivel Cable Lock».

Срежьте с кабеля около 15 см наружной изоляции, оголите и залудите около 5 мм проводов.

Поворотный адаптер состоит из (3) частей:

  • (2) зажимные половинки
  • (1) поворотное основание

Убедитесь, что зажимные половинки могут полностью окружить наружную оболочку кабеля. Зашкурьте внутреннюю часть зажимных половинок до плотного прилегания к изоляции кабеля.

Шаг 5: Вырезаем отверстие

  1. Отметьте отрезок шириной 1 см, который необходимо срезать в нижней части крышки батарейного отсека.
  2. Используя сверло на 3 мм, просверлите ряд отверстий вдоль пути, достаточных для того, чтобы лезвие ножовки могло продолжить резку.
  3. На внутренней стороне нижней крышки вдоль пути, где вы будете резать, будут находиться две стойки от оригинальных винтов. Срежьте их.

Шаг 6: Работаем с эпоксидкой

  1. Пропустите провод через паз нижней крышки.
  2. Используя суперклей, прикрепите зажимные половинки к краю внешней изоляции.
  3. Установите поворотный адаптер на зажимные половинки, пропустив зачищенные провода через небольшой паз поворотного адаптера.
  4. Закрепите поворотный адаптер на внутренней стороне нижней крышки эпоксидной смолой

Шаг 7: Включите паяльник

  1. Отрежьте около 10 см от 20-сантиметрового открытого провода.
  2. Снимите примерно 5 мм изоляции с проводов и припаяйте их к положительному и отрицательному клеммным колодкам (для определения полярности кабеля, если у вас такая же розетка, смотрите прилагаемое изображение).
  3. Заново соберите клеммный блок и установите его в верхнюю половину крышки батарейного отсека.
  4. Используйте пистолет для горячего клея, чтобы заполнить полость, где находится клеммная колодка
  5. Прикрепите провода от верхней половины крышки к нижней половине крышки с помощью проволочных гаек или кабельных зажимов.
  6. Соберите верхнюю и нижнюю половины крышки батарейного отсека, используя 4 из 6 винтов. Не забудьте установить желтые боковые кнопки и пружины.

Шаг 8: Поместите всё в корпус

Теперь пришло время сделать корпус для блока питания.

  1. Расположите блок питания в коробке так, чтобы в нём осталось место для адаптера батареи, входного штепселя переменного тока и штепсельной вилки постоянного тока.
  2. Отметьте расположение четырех крепежных винтов M4x6 блока питания, чтобы перенести его в коробку. Просверлите отверстия в коробке для монтажа блока питания, но пока не устанавливайте его.

Шаг 9: Прокладываем коннекторы

  1. Найдите место на коробке, где вы хотите установить входящую розетку переменного и исходящую розетку постоянного тока. Я предпочитаю устанавливать по одной с разных сторон и прокладывать провода под блок питания.
  2. Припаяйте на положительный, нейтральный и заземляющий контакты (3) 30-сантиметровых кабеля 16 калибра для электрической розетки IEC C14, подающей переменный ток.
  3. Припаяйте (2) 30-сантиметровых кабеля 16 калибра, к положительному и отрицательному контактам стандартной розетки переменного тока исходящего питания постоянного тока.
  4. Сделайте пару шаблонов профилей розеток и перенесите их контур на коробку. Используя острый универсальный нож, вырежете отверстия для двух розеток.
  5. В зависимости от вида розеток, прикрепите их с помощью болтов, клея или защелкнув
  6. Нанесите немного горячего клея на провода на розетке, чтобы защитить открытые клеммы.

Шаг 10: Завершаем соединение проводов

  1. Подсоедините выводы разъемов к указанным выводам источника питания.
  2. Установите поверх клемм источника питания пластиковую защитную крышку.
  3. Убедитесь, что селекторный переключатель источника питания установлен на напряжение вашей страны, 120 или 240 В переменного тока.
  4. Подключите портативный блок питания к розетке переменного тока с помощью стандартного компьютерного кабеля.
  5. Вставьте адаптер аккумулятора в розетку постоянного тока.
  6. С помощью выключателя подайте питание.
  7. Используя мультиметр, проверьте полярность клемм аккумулятора и отрегулируйте потенциометр на источнике питания на показатель выше 18В постоянного тока (маленький пластиковый винт с крестообразным шлицем, расположенный в крайнем левом углу от всех клеммных разъемов).
  8. Убедившись, что все работает корректно, установите блок питания в коробку и аккуратно подключите провода под ним или позади него.
  9. Подключите адаптер аккумулятора к вашему 18-вольтовому инструменту и наслаждайтесь использованием.

Импульсный источник питания

— преобразование аккумуляторной дрели в сетевую — работает только один раз

спросил

Изменено
4 года, 11 месяцев назад

Просмотрено
2к раз

\$\начало группы\$

Я прочитал несколько статей о превращении аккумуляторной дрели в сетевую.

У меня есть старая никель-кадмиевая батарея Craftsman 10,8 В. Он поставляется с 2 батареями. Один полностью мертв, а другой мертв на 90%. Я вскрыл батарею, по сути это набор NiCd элементов, соединенных последовательно. Ни каких цепей. Решил отказаться от ячеек и перевести на проводные.

Я нашел импульсный блок питания с выходным напряжением 12 В/12,5 А. Я подумал, что 12 В достаточно близко, и приступил к преобразованию. Но когда я собрал это, это не сработало. Когда я впервые нажимаю на спусковой крючок, дрель работает отлично. Но как только я отпускаю курок, он перестает работать. Я должен отключить переменный ток и снова подключить его только для повторения цикла.

Я прочитал несколько похожих сообщений, но ни в одном из них не сообщалось об одной и той же проблеме. Я подумал, может быть, это из-за функции безопасности импульсного источника питания, но я не понимаю, почему он выходит из строя только тогда, когда я останавливаю дрель. Трудно найти P / S, который выдает большой ток. Интересно, есть ли объяснение такому поведению и есть ли простой способ исправить это?

  • импульсный источник питания
  • дрель

\$\конечная группа\$

2

\$\начало группы\$

Возможные причины: электроника дрели или электроника блока питания.

Дрель:

  • Вы подаете фиксированное напряжение и фиксированный предел тока, и дрель измеряет напряжение, видит падение напряжения на обрыве из-за высокого потребления тока, предполагает, что это низкий заряд батареи, и включает двигатель. off, чтобы остановить разрядку элементов
  • Ваше питание от блока питания слишком хорошее, поэтому ток высокий и напряжение высокое, это сбивает сверло и вызывает некоторую блокировку безопасности

Источник:

  • Источник не привык получать столько шума от источников питания, он выдает ошибку со всей обратной ЭДС от двигателя
  • Потребляемый ток слишком высок, сработали факторы безопасности, такие как блокировка по перегрузке по току и т. д. (хотя это, вероятно, произойдет, когда вы включите дрель и двигатель попытается раскрутиться)

\$\конечная группа\$

5

\$\начало группы\$

Для чего-то подобного вам действительно нужно придерживаться старой школы и не использовать умный блок питания.

Дрели зависят от сопротивления батареи для ограничения потребляемого тока, когда требуется высокий крутящий момент. Это ограничивает силу, которую можно передать обратно на запястье, и обеспечивает некоторую защиту двигателя и приводной электроники от перегрева.

SMPS не является подходящим источником для такого инструмента и может быть опасным. Во-первых, SMPS должен быть рассчитан на максимальный пусковой ток сверла, чтобы он не достиг предела по току. Это будет НАМНОГО выше, чем может обеспечить батарея. В этом случае требуемый SMPS будет слишком большим.
SMPS также должен выдерживать неприятные переходные процессы напряжения, возвращаемые двигателем.

Простой трансформатор подходящего размера на 12 В (среднеквадратичное значение 9 В) с предохранителем, мостовым выпрямителем и накопительным конденсатором — это действительно все, что вам нужно для питания дрели, и он будет работать так же, как батарея.

смоделируйте эту цепь – Схема создана с помощью CircuitLab

Конечно, мостовой выпрямитель и предохранитель должны быть рассчитаны на максимальный ток при полном крутящем моменте с выбранным типоразмером трансформатора.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как переделать электрическую отвертку на сетевую

Аккумуляторная электрическая отвертка — довольно удобный инструмент, но иногда преимущества таких моделей оборачиваются недостатками. Когда аккумулятор полностью разрядится, необходимо купить новый аккумулятор. Это может быть очень дорого, а в некоторых случаях просто невозможно найти подходящий аккумулятор, например, если модель давно снята с производства.

Поменять отвертку для работы от сети вполне реально. Это требует некоторых усилий, но в усовершенствованном устройстве нет необходимости переустанавливать батарейки.

Если переделать аккумуляторную электрическую отвертку , крутящий момент в ней всегда останется прежним

Зачем

переделывать аккумуляторную электрическую отвертку в аккумуляторную отвертку?

Машины с батарейным питанием периодически разряжаются до мощность , если не используется в течение длительного времени. Этот факт и является проблемой, так как частые перепады заряда в аккумуляторе портят основные компоненты. В результате на первых стадиях выхода из строя батарея держит все меньше и меньше заряда. Полной поломки детали в такой ситуации не допустить, лучше либо заменить ее, либо обменять на новую. Кстати, стоимость первого и второго варианта будет одинаковой.

Совет: Если пользователь собирается работать на твердых поверхностях, выбирайте агрегаты с вращательными параметрами не менее 20 Нм. Вот на что похож механизм Sparky BR2 10.8Li-C HD.

Вторая причина переделывать аппарат — качество эксплуатации. Владельцы таких устройств легко подтвердят, что процесс крутящего момента иногда прерывается. Раздражает и то, что мощность опять не на лучшем уровне, виновата частичная разрядка. Положение спасает подключение устройства к сети питания. Вот какие преимущества мы получаем в итоге:

  • Время перезарядки сократится и вы сможете приступить к работе в любое время.
  • Функционирование без ограничений, гарантируя, что устройство не остановится на полпути к выполненной работе.
  • Финансовая выгода: нет необходимости периодически менять батарею.

Совет: Качественное оборудование имеет защиту от поломки, которая находится возле сопла. Такая защита есть у Bosch PSR 1200 и Bosch GSR 12V-15.

Как пользоваться

Перед использованием электрической отвертки каждый человек должен ознакомиться с правилами ее эксплуатации. Есть несколько рекомендаций, которых стоит придерживаться:

  • Работать только в устойчивой позе, обращая внимание на положение рук и ног;
  • Если приходится вкручивать шурупы на высоте, то лучше использовать стремянку;
  • Если вам необходимо вкручивать шурупы на большой высоте, используйте стремянку;; каждые полчаса делать перерыв, чтобы инструмент остыл;
  • при сверлении приходится закреплять заготовку, чтобы она не двигалась.

Еще одно важное правило, которому вы должны следовать, — это регулярно проверять все детали. Перед работой следует осмотреть электрическая отвертка , чтобы убедиться в отсутствии повреждений.

Импульсный блок питания для электрошуруповерта

В импульсных блоках входное напряжение преобразуется в высокочастотные импульсы после прохождения через выпрямитель. Схемы достаточно, чтобы собрать устройство самостоятельно. Для его создания вам понадобится опыт работы в области радиотехники и электроники.

Простейшая коммутация силовая силовая

Схема коммутационной 9Блок питания 0101 power для аккумуляторной электрической отвертки представляет собой выпрямитель мостового типа. На схеме ниже вместо диодов стоят полевые аналоговые транзисторы. Компаратор используется для контроля работы транзисторов и сравнения напряжения на выходе конденсатора и трансформатора. Когда через транзисторные диоды протекает ток, начинает работать выпрямитель. Это происходит при запуске, когда на конденсатор в выпрямителе поступает около 5 вольт.

Схема блока переключателей 18 вольт

Термостат может быть встроен в контур. Это аварийное отключение при перегреве. Нет необходимости встраивать термостат, но он защищает балластный резистор.

Когда на конденсатор поступит напряжение 10 Вольт, запустится компаратор в ячейке D1. Контакты реле соединены шунтами в обход балластного резистора. Напряжение подается с симистора в ячейке Т1, который открывается компаратором при зарядке конденсатора. В схему встроены светодиоды, указывающие на функциональность оповещателя.

Этот импульсный блок питания рассчитан на 18 вольт, но напряжение регулируется. Для этого сделайте больше или меньше витков трансформатора.

Последовательность действий при сборке схемы импульсного блока питания:

  • Поставить терморезистор на ввод и смонтировать диодный мост.
  • Припаяйте транзисторы.
  • Конденсаторы для пайки.
  • Установить диоды на выходе.

Полевые транзисторы синхронизируются настройкой драйверов. Не закорачивайте фланцы транзисторов. Устанавливается с изоляционными шайбами.

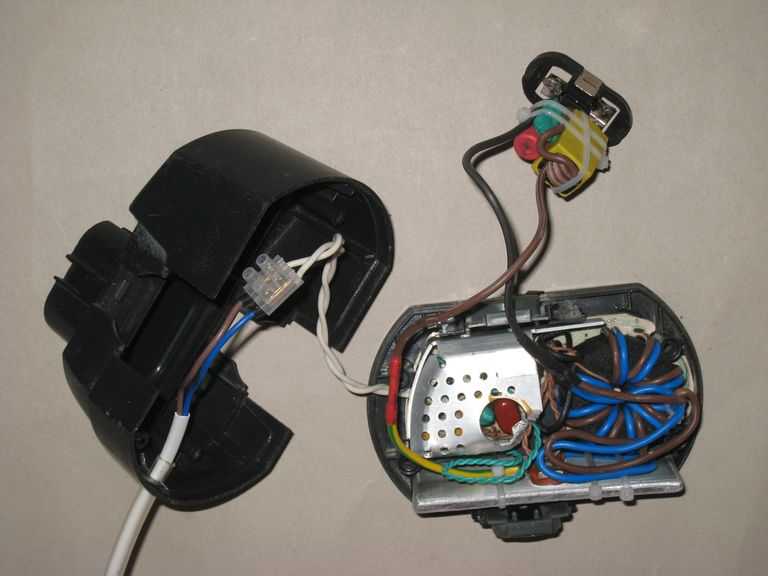

Переделка аккумуляторного шуруповерта

от сети эксплуатации

Что делать, если ваш любимый аккумуляторный электрический шуруповерт служит вам верой и правдой много лет, но в самый неподходящий момент. во время самоизоляции. перестал держать заряд? И столько всего с ним можно сделать, пока всем #betterdoma! Переделка аккумуляторной электрической отвертки для работы от сети . специально для вас в этом материале. Мы расскажем, как это сделать быстро, покажем примеры и объясним, как пользоваться таким самодельным электрошуруповертом.

Давайте узнаем, как запитать аккумуляторную электрическую отвертку от сети

Нужно ли ремонтировать отвертку

Когда аккумулятор перестает держать заряд, незаменимый механический помощник становится бесполезным инструментом. Покупать еще один аккумулятор невыгодно, ведь стоимость аккумулятора иногда может доходить до 50% от цены нового инструмента. Поэтому каждый вдумчивый хозяин начинает задумываться над вопросом переделки шуруповерта на сеть мощность.

Можно попробовать восстановить работоспособность батареи, но это будет временное решение. В будущем он все равно будет быстро разряжаться. Переделка на питание шуруповерта от 220 В своими руками – лучший вариант восстановления работоспособности оборудования. Что дает такое решение:

  • устройство может полноценно работать дальше;
  • нет необходимости использовать аккумуляторы, требующие зарядки;
  • крутящий момент оборудования не зависит от состояния заряда аккумулятора.

Единственным недостатком является то, что это зависит от длины шнура питания питания и наличия электропитания питания .

Меры предосторожности

Перед использованием беспроводного электроинструмента следует ознакомиться с некоторыми мерами предосторожности:

  • прибор можно хранить при температуре не ниже 0 градусов Цельсия;
  • Не допускайте попадания жидкости на аккумулятор;
  • заряжайте аккумулятор только при температуре 10-50 градусов Цельсия;
  • Не заряжайте поврежденный аккумулятор.

Довольно часто владельцы аккумуляторных шуруповертов сталкиваются с ситуациями, когда перестает работать аккумулятор. В таких случаях необходимо подключить устройство к сети . Однако, перед тем, как это сделать, необходимо знать, как переключить электрический шуруповерт на 220В и что для этого нужно сделать.

Типы аккумуляторов

В электрических шуруповертах используются аккумуляторы различного напряжения и состава. Все они имеют преимущества и недостатки в эксплуатации.

Как было сказано выше, самые популярные аккумуляторы – никель-кадмиевые. Отлично удерживают в разряженном состоянии и имеют приемлемую цену. Недостатками являются высокая скорость саморазряда и низкая емкость. Такие аккумуляторы также имеют небольшое количество циклов полной зарядки и разрядки.

Улучшенные модели аккумуляторов. никель-металлгидридные аккумуляторы. То же напряжение, что и у никель-кадмиевой батареи, 1,2 В. Однако он имеет более низкую скорость саморазряда и уменьшенный эффект памяти, что позволяет ему функционировать дольше. Существенный недостаток. плохая переносимость минусовых температур. Не стоит оставлять его разряженным надолго.

Самые современные аккумуляторы — литий-ионные, с напряжением до 3,6 В. Такие аккумуляторы не имеют эффекта памяти и практически не разряжаются пассивно. Высокая емкость аккумулятора позволяет компактно разместить его в корпусе, тем самым повышая комфорт использования. Количество циклов полной зарядки и разрядки существенно выше, чем у предыдущих аккумуляторов. Среди недостатков — высокая стоимость и снижение емкости аккумулятора после трех лет эксплуатации.

Типы перезаряжаемых элементов

В этих устройствах используются элементы различных типов и напряжений, каждый из которых имеет свои преимущества и недостатки.

Преобразование аккумуляторной дрели в сетевую без потери крутящего момента

Наиболее распространены никель-кадмиевые (Ni.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
