Перечень работ выполняемых в электроустановках до 1000в в порядке текущей эксплуатации: VIII. Охрана труда при организации работ в электроустановках, выполняемых по перечню работ в порядке текущей эксплуатации \ КонсультантПлюс

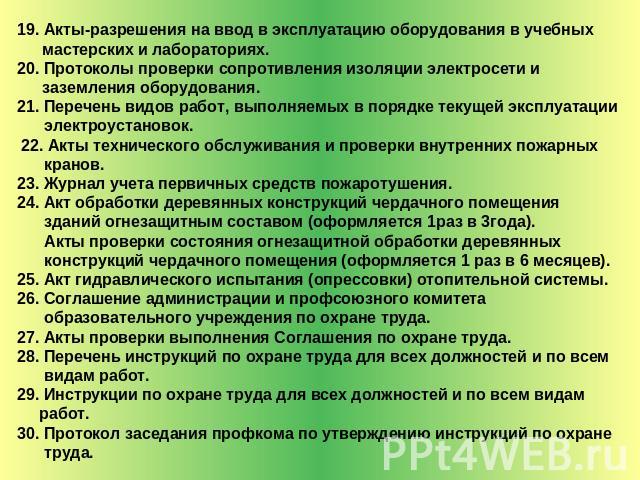

Перечень работ выполняемых в порядке текущей эксплуатации в электроустановках до 1000 В






ПЕРЕЧЕНЬ РАБОТ ВЫПОЛНЯЕМЫХ В ПОРЯДКЕ ТЕКУЩЕЙ ЭКСПЛУАТАЦИИ В ЭЛЕКТРОУСТАНОВКАХ ДО 1000 В



«Утверждаю»


Директор


ООО «___________»


_____________(________)


«___»____________2007 г.



ПЕРЕЧЕНЬ
РАБОТ ВЫПОЛНЯЕМЫХ В ПОРЯДКЕ ТЕКУЩЕЙ ЭКСПЛУАТАЦИИ
В ЭЛЕКТРОУСТАНОВКАХ ДО 1000 В.


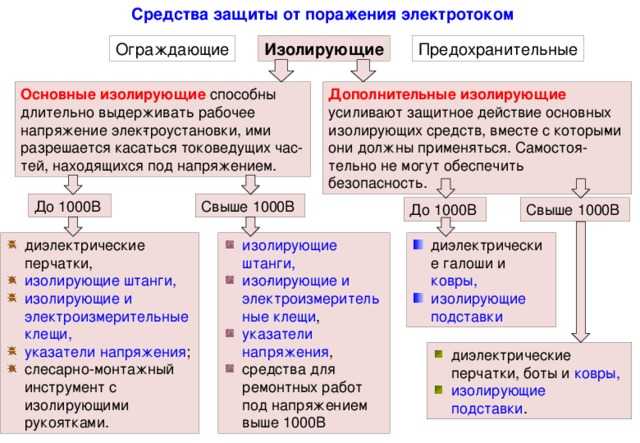

1.1.РАБОТЫ СО СНЯТИЕМ НАПРЯЖЕНИЯ.













№№

НАИМЕНОВАНИЕ РАБОТ

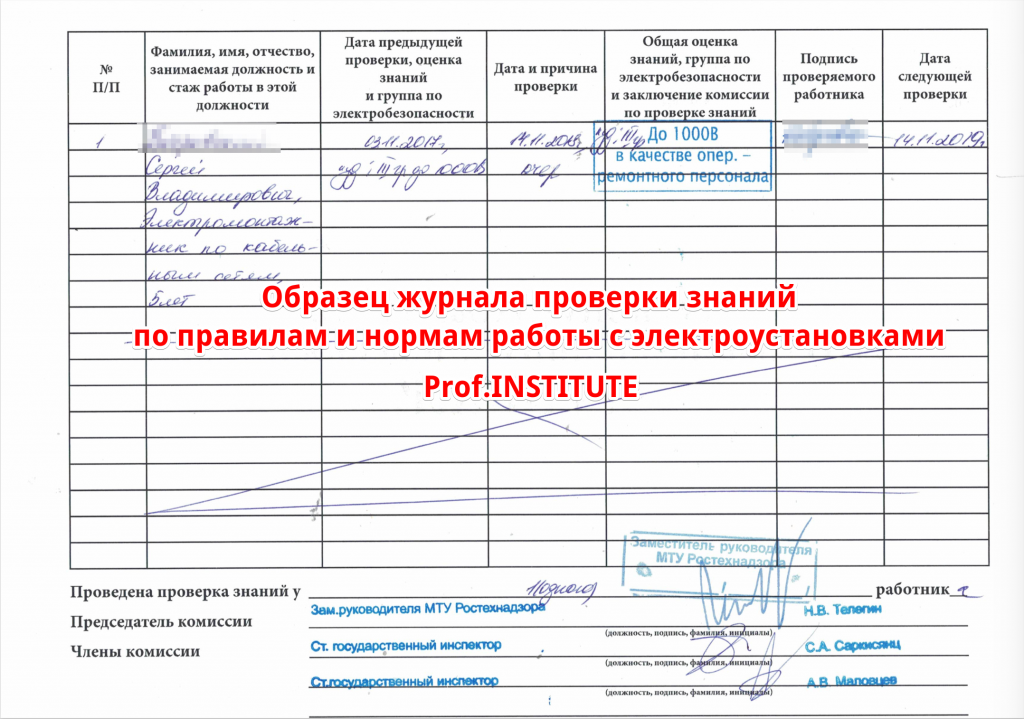

КВАЛИФИКАЦИОННАЯ ГРУППА ОПЕРАТИВНОГО ИЛИ ОПЕРАТИВНО-РЕМОНТНОГО ПЕРСОНАЛА

1.

Работы в электроустановках с односторонним питаием

Бригада, гр. III+II

2.

Отсоединение, присоединение кабеля, проводов электродвигателя и другого оборудования

Единолично, гр.III

3.

Ремонт магнитных пускателей, контакторов, автоматических выключателей, рубильников, пусковых кнопок, установленных вне РУ, щитов, сборок

Единолично, гр.III

4.

Текущий ремонт отдельных двигателей

Единолично, гр.III

5.

Ремонт отдельных электрокалориферов.

Единолично, гр.III

6.

Ремонт отдельных электроприемников, отдельно расположенных магнитных станций и блоков управления.

Единолично, гр.III

7.

Уход за щёточным аппаратом электрических машин на неработающем электродвигателе.

Единолично, гр.III

8.

Смена предохранителей в щитах, сборках.

Бригада, гр. III+II

9.

Смена пробочных предохранителей.

Единолично, гр.III

10.

Ремонт осветительной арматуры, замена ламп, чистка светильников на высоте до 2,5 м с постоянных приспособлений (кроме особо опасных помещений).

Единолично, гр.III

11.

То же с применением лестниц, стремянок и в особо опасных помещениях

Бригада, гр. III+II

12.

Ремонт осветительной электропроводки и электроустановочных изделий на высоте до 2,5 м. с постоянных приспособлений (кроме особо опасных помещений).

Единолично, гр.III

13.

То же с применением лестниц, стремянок и в особо опасных помещениях

Бригада, гр. III+II

14.

Снятие и установка электросчётчиков и других приборов и средств измерения

Бригада, гр. III+II


1.2. РАБОТЫ БЕЗ СНЯТИЯ НАПРЯЖЕНИЯ НА ТОКОВЕДУЩИХ ЧАСТЯХ ИЛИ ВБЛИЗИ НИХ.







№№

НАИМЕНОВАНИЕ РАБОТ

КВАЛИФИКАЦИОННАЯ ГРУППА ОПЕРАТИВНОГО ИЛИ ОПЕРАТИВНО-РЕМОНТНОГО ПЕРСОНАЛА

1.

Проверка отсутствия напряжения в осветительных цепях и коммутационной аппаратуре до 1000 В

Единолично, гр.III

2.

Отыскание неисправностей в электроприводе станка

Единолично, гр.III

3.

Обслуживание аккумуляторных батарей.

Единолично, гр.III, специально обученный

4.

Замена пробочных предохранителей

Единолично, гр.III

5.

Обслуживание телефонной аппаратуры напряжением

Единолично, гр.III


1.3. ПРОЧИЕ РАБОТЫ.





№№

НАИМЕНОВАНИЕ РАБОТ

КВАЛИФИКАЦИОННАЯ ГРУППА ОПЕРАТИВНОГО ИЛИ ОПЕРАТИВНО-РЕМОНТНОГО ПЕРСОНАЛА

1.

Доливка масла в подшипники.

Единолично, гр.III

2.

Возобновление надписей на кожухах и ограждениях электроустановок до 1000 В.

Единолично, гр.III

3.

Массовые испытания материалов и изделий с использованием стационарных испытательных установок с закрытыми токоведущими частями с блокировкой дверей

Единолично, гр.III по типовым методикам испытаний


ОБЩИЕ УКАЗАНИЯ ДЛЯ ВСЕХ КАТЕГОРИЙ РАБОТ:



1. Работы, включённые в «Перечни работ, выполняемые в порядке текущей эксплуатации» являются постоянно разрешенными работами, на которые не требуется оформление каких-то дополнительных указаний, распоряжений, целевого инструктажа – п.2.4.2.МПОТ(ПБ)ЭЭ
2. Все работы выполняемые в порядке текущей эксплуатации производятся с последующей записью в оперативный журнал – п. 2.4.5.МПОТ(ТБ)ЭЭ
3. При наличии вышестоящего оперативного персонала и при проведении работ выполняемых в порядке текущей эксплуатации, этот персонал уведомляется о месте и характере работы, её начале и окончании – п. 2.4.5.МПОТ(ТБ) ЭЭ.


Ответственный за электрохозяйство _______________________________________(Ф.И.О., должность, подпись)

Что-то не нашли? Воспользуйтесь поиском по сайту:



Найти: на: beztrud.narod.ru
Narod.RU
Яндексе

Перечень работ, выполняемых в порядке текущей эксплуатации в электроустановках до 1000 В


п/п

Наименование работ Требования к составу бригады и квалификационной группе персонала

1. РАБОТЫ СО СНЯТИЕМ НАПРЯЖЕНИЯ

1.1 Работы в электроустановках с односторонним питанием бригада, III+II
1.2. Отсоединение, присоединение кабеля, проводов электродвигателя и другого оборудования единолично, III
1.3. Ремонт магнитных пускателей, контакторов, автоматических выключателей, рубильников, пусковых кнопок, установленных вне распределительных устройств, щитов, сборок единолично, III
1.4.
Текущий ремонт отдельных  двигателей
единолично, III
1.5. Ремонт отдельных  электрокалориферов единолично, III
1.6. Ремонт отдельных электроприемников, отдельно расположенных магнитных станций и блоков управления. единолично, III
1.7. Уход за щёточным аппаратом электрических машин на неработающем электродвигателе единолично, III
1. 8. Смена предохранителей  в щитах, сборках бригада, III+II
1.9. Смена пробочных предохранителей единолично, III
1.10. Ремонт  осветительной арматуры, проводки, замена ламп, чистка светильников на высоте до 2,5 м со стационарно установленных площадок единолично, III
1.11.
То же, с применением лестниц, стремянок
бригада, III+II
1.12. Снятие и установка электросчётчиков и других приборов и средств измерения бригада, III+II

2. РАБОТЫ БЕЗ СНЯТИЯ НАПРЯЖЕНИЯ НА ТОКОВЕДУЩИХ ЧАСТЯХ ИЛИ ВБЛИЗИ НИХ

2.1. Проверка отсутствия  напряжения в осветительных цепях и коммутационной аппаратуре до 1000 В единолично, III
2.2. Поиск неисправностей в электроприводе станка единолично, III
2.4.
Замена пробочных предохранителей
единолично, III
3. ПРОЧИЕ РАБОТЫ
3.1. Возобновление надписей на кожухах и ограждениях электроустановок до 1000 В единолично, III
3.2. Долив масла в подшипники единолично, III

ОБЩИЕ УКАЗАНИЯ ДЛЯ ВСЕХ КАТЕГОРИЙ РАБОТ

1. Работы, включённые в «Перечень работ, выполняемых в порядке текущей эксплуатации» являются постоянно разрешенными работами, на выполнения которых не требуется дополнительных указаний, распоряжений.
2. При выполнении работ персонал руководствуется должностными, производственными инструкциями, а также необходимыми инструкциями по охране труда.
3. Обо всех работах, выполняемых в порядке текущей эксплуатации производится запись в оперативном журнале.

Руководство для начинающих по электрической терминологии, символам и схемам

Поделитесь этим ресурсом:

Если вы новичок в отрасли, используемый язык поначалу может показаться довольно сложным. В этом руководстве рассматриваются некоторые ключевые термины и фразы, которые вы узнаете и будете использовать во время обучения электротехнике с нами.

Кабели



Кабель – Кабель состоит из одного или нескольких проводников и их изолированного окружения

Двойной и заземленный (1) – Это самый распространенный кабель, используемый в бытовых электроустановках, представляет собой плоский серый кабель в оболочке из термопласта. Внутри он имеет два одиночных проводника одинакового размера, оба с отдельной изоляцией, один коричневого цвета, обозначающий его предполагаемое использование в качестве линейного проводника, а другой синего цвета, обозначающий его предполагаемое использование в качестве нейтрального проводника. Между ними находится третий неизолированный проводник, который используется в качестве защитного проводника цепи или «земли», как его обычно называют.

Flex (2) – Гибкий кабель с внешней оболочкой из мягкой резины или термопласта и изолированными жилами внутри. Каждый отдельный провод состоит из очень тонких медных жил, что позволяет кабелю многократно изгибаться.

SWA (3) – Броня из стальной проволоки , это кабель, окруженный слоем брони из стальной проволоки, обычно используется там, где требуется высокая степень защиты кабеля.

LSHF (4) — Малодымный безгалогенный кабель — это кабель с особым типом изоляции, конструкция которого позволяет выделять небольшое количество дыма и не выделять галогенов при воздействии огня или тепла.

Singles’  (5)  – Разговорный термин, используемый для случая, когда кабель представляет собой автономный одиночный проводник, может относиться к любому отдельному кабелю, однако в бытовых условиях часто имеют в виду одинарные кабели с изоляцией из ПВХ. по использованию термина.

Единицы измерения

Ом — Ом — это электрическая единица измерения сопротивления, ее символ — Ом.

Ватт – это единица мощности, обозначаемая буквой Вт. давления и обозначается буквой V или U.

Ампер – Этот термин используется для описания потока электрического тока, он обозначается буквой A.

AC- Переменный ток – это электрический ток, который периодически меняет направление. Переменный ток — это то, как электричество распределяется по электросети в Великобритании.

Постоянный ток – Постоянный ток – это электрический ток, который течет только в одном направлении, это тип тока, который производит батарея.

Защитные устройства



Автоматический выключатель (1) – Тип защитного устройства для цепей, защищает цепь от токов перегрузки и короткого замыкания.

Предохранитель (2) – Предохранитель является защитным устройством. Они сконструированы таким образом, что когда через них проходит больший ток, чем они рассчитаны, часть его плавится, в результате чего цепь размыкается и подача электроэнергии отключается.

УЗО – Устройство защитного отключения, это тип устройства, используемого для отключения электропитания от цепи или группы цепей в случае замыкания линии на землю. Он делает это, по существу, контролируя линейный и нейтральный токи. Если между линией и землей возникнет короткое замыкание, УЗО сработает, так как в нейтральном проводнике не будет тока. Существует три наиболее часто встречающихся типа:

  • RCCB (3) – Устройство защитного отключения, которое большинство людей обычно называют «УЗО», часто можно найти в потребительском блоке, защищающем группу цепей.
  • ВДТ (4) – Автомат защитного отключения с защитой от перегрузки, он сочетает в себе функции УЗО и автоматического выключателя и может использоваться для защиты одной цепи.
  • SRCD – Устройство защитного отключения Розетка, как следует из названия, этот тип УЗО встроен в розетку.

SPD – Устройство защиты от перенапряжения, это устройства, предназначенные для ограничения внезапного скачка электрической энергии, известного как кратковременное перенапряжение.

Главный выключатель   (5) – Несмотря на то, что это не защитное устройство, в типичном домашнем хозяйстве сетевой выключатель находится в потребительском блоке. Его назначение – отключить подачу электроэнергии на установку.

Заземление и соединение

Земля – В этом контексте, когда мы используем слово «Земля», мы имеем в виду общую массу Земли, которую мы рассматриваем как имеющую нулевой электрический потенциал.

Заземляющий электрод – Обычно сплошной медный стержень, который вбивается в землю для обеспечения заземления в системах заземления TT.

Соединительный проводник  –   Проводник, обеспечивающий защитное уравнивание потенциалов.



TN-S – Средство заземления, обычно используемое в Великобритании, линейный, нейтральный и заземляющий проводники входят в здание как один кабель, линейный и нейтральный проводники находятся в центре кабеля, а вывод оболочка на внешней стороне кабеля действует как заземляющий проводник.



TN-C-S – Средство заземления, обычно используемое в Великобритании, в этом кабеле нейтральная жила также является заземляющей жилой, она известна как проводник PEN (защитное заземление и нейтраль).



TT – Средство заземления, обычно используемое в Великобритании, в этой установке нет кабеля заземления, поставляемого дистрибьютором, вместо этого используется местный заземляющий электрод.

Заземление – Это включает подключение открытых токопроводящих частей установки (например, газовых и водопроводных труб) к основному заземляющему контакту установки.

MET – Основная клемма заземления, сюда подключаются все заземляющие проводники, отсюда они подключаются обратно к средствам заземления установки.

Заземляющий проводник – Это проводник, который соединяет главную клемму заземления со средствами заземления установки.

Выравнивание потенциалов – это соединение посторонних токопроводящих частей для поддержания одинакового потенциала и снижения риска поражения электрическим током.

PEN-проводник – Защитное заземление и нейтраль, это один проводник, который сочетает в себе функции нейтрального проводника и защитного проводника, наиболее часто встречающийся пример – в системе заземления TN-C-S.

Защитное уравнивание потенциалов – Уравнивание потенциалов, установленное для обеспечения безопасности.

PME – Защитное множественное заземление, это практика периодического соединения PEN-проводника схемы TN-C-S с землей по всей его длине.

Проверка и проверка

Утвержденный индикатор напряжения – Детектор напряжения, соответствующий британскому стандарту. Использование одного из них необходимо для подтверждения того, что установка / часть оборудования / цепь и т. Д. Безопасны для работы.

Осмотр – Акт осмотра электроустановки.

Безопасная изоляция — Безопасная изоляция проверяет, чтобы убедиться, что в цепи, над которой будут работать, нет электричества, и что цепь не может быть повторно включена кем-либо, кроме работающего на ней человека.

Многофункциональный тестер- Часть испытательного оборудования, объединяющая несколько средств тестирования в одном блоке, например, KEWTECH KT64.

Проверочный блок – Устройство, которое обеспечивает известный источник напряжения, на котором тестируется утвержденный детектор напряжения.

Отъезд – Часть работы или оборудования, которые преднамеренно не соответствуют правилам электропроводки, лицо, ответственное за проектирование, должно заявить об этом, и что это по крайней мере так же безопасно, как соблюдение правил электропроводки.

Расчетный ток – Величина тока, которую схема должна использовать при нормальном использовании.

Электрическая установка



Потребительский блок (1) – Также широко известный как плата/коробка предохранителей, это место, откуда берут начало цепи в установке и где будут расположены ваши защитные устройства.

Оборудование с фиксированным током – Часть оборудования, являющаяся постоянной частью электроустановки, например, плита, подключенная напрямую.

Соединительный блок с предохранителем (2) – Соединительный блок с предохранителем — это тип аксессуара, который защищает часть фиксированного тока с помощью оборудования.

Аксессуар – Это то, что составляет часть цепи, но не является устройством постоянного тока, например, розеткой.

Прибор – Это любой элемент оборудования, использующий электрический ток, за исключением автономных электродвигателей, т. е. тех, которые не являются частью оборудования, такого как двигатель вытяжного вентилятора и светильники. .

Барьер (3) – Что-то для предотвращения контакта с токоведущими электрическими частями, например, крышка сборной шины внутри потребительского блока.

Базовая защита – Защищает от поражения электрическим током в безотказных условиях, т. е. при нормальной эксплуатации.

Сборная шина  — сплошная полоса из проводящего материала, обычно из меди, к которой можно прикреплять электрическое оборудование и питать его. В домашних условиях их можно найти внутри потребительского блока, обычно закрытого крышкой сборной шины, чтобы предотвратить контакт с ним, когда он находится под напряжением.

Вырез – это разговорное название устройства защиты снабжения. Защитное устройство питания представляет собой большой предохранитель, установленный в месте установки, как правило, в домашнем хозяйстве они рассчитаны на 60, 80 или 100 А. Они являются собственностью DNO (оператора распределительной сети) и не могут быть затронуты кем-либо, кроме них, если только они не дали своего явного разрешения.

Цепь – Цепь представляет собой сборку электрического оборудования, которая начинается в одной точке и защищается одним и тем же устройством.

Конечная цепь  – Цепь, которая подает питание на приборы через розетку, подает питание на фиксированную часть тока с использованием такого оборудования, как плита, или подает питание на цепь освещения. Это называется конечной схемой, потому что это конечная часть системы.

Цепь распределения – Цепь, обеспечивающая питание распределительного щита.

                                  Радиальная цепь — Цепь, в которой один набор проводников выходит из распределительного щита и заканчивается в самой дальней точке. Примером может служить выделенная цепь, подающая питание на плиту.

                                  Кольцевая цепь – Цепь, состоящая из двух наборов проводников, отходящих от распределительного щита из одной и той же точки, образующих кольцо, обычно используемое только для розеточных цепей.

Двойная изоляция – Помимо основной изоляции, двойная изоляция обеспечивает дополнительный слой изоляции.



Путь контура замыкания на землю – Это путь, по которому протекает ток при возникновении неисправности, вызывающей срабатывание защитного устройства для затронутой цепи, начиная с точки неисправности:

  1. Защитный провод цепи,
  2. Основная клемма заземления и заземляющий провод,
  3. Для систем TN либо свинцовая оболочка кабеля (TN-S), либо комбинированный кабель нейтрали и заземления (TN-C-S),
  4. Для систем ТТ заземляющий электрод (не показан),
  5. Путь через заземленную нейтраль трансформатора подстанции
  6. Обмотка трансформатора,
  7. Линейный провод от обмотки трансформатора обратно к месту возникновения неисправности (не на фото)

Электрооборудование – При использовании фразы «электрооборудование» это может относиться к любому элементу, являющемуся частью электрической системы, например, к предохранителям, генераторам, трансформаторам и т. д.

Электроустановка – Электроустановка – это установка, состоящая из электрического оборудования определенного назначения.

Кожух – Это то, что окружает оборудование для защиты от различных внешних воздействий.

Открытая проводящая часть – Часть оборудования, до которой можно дотронуться. Во время нормального обслуживания эта часть оборудования должна быть безопасной для прикосновения, но она может оказаться под напряжением при неисправности.

Посторонняя проводящая часть – Часть, которая не является частью электроустановки и которая может создать путь к земле для прохождения электричества в случае неисправности.

Обжимной наконечник . Также известный как электрический обжим, это небольшая металлическая трубка, которая надевается на зачищенный конец многожильного провода, а затем обжимается с помощью обжимного инструмента для защиты конца кабеля. Они бывают разных типов, подходящих для использования в различных приложениях.

Функциональное переключение – Действие по управлению устройством для изменения или включения и выключения подачи электроэнергии на устройство.

Изоляция – Изоляция – это материал, окружающий проводник.

Изолятор – Это устройство с механическим приводом, способное при необходимости изолировать определенную цепь/элемент оборудования.

Линейный проводник — То, что многие люди ошибочно называют проводником под напряжением. В новой установке это будет коричневый цвет, а в старых установках — красный.

Светильник – Это термин для обозначения светильника.

Лампа – То, что часто называют «лампочкой», представляет собой часть светильника, излучающую свет.

Главный выключатель – Это будет источник установки, как правило, внутри потребительского блока. При его выключении потребитель и все связанные с ним цепи обесточиваются.

Наконечники счетчиков – Они разделены на две части: хвостовики счетчика от сервисной головки к электросчетчику и хвостовики счетчика от счетчика к потребителю.

Нейтральный проводник — Другой проводник под напряжением в цепи. В более старых установках это будет черный цвет, а в новых — синий.

Происхождение установки – Это место, где электричество распределяется по электроустановке, в доме это будет первичный потребитель.

Вилка – Часть оборудования, предназначенная для установки в розетку в качестве средства подключения прибора или части оборудования.

Точка – Это часть цепи, которая предназначена для подачи тока с использованием подключенного оборудования.

Защитный проводник (cpc) – Проводник, используемый для защиты от поражения электрическим током, часто называемый «заземляющим» проводником. В цепи он известен как CPC. CPC означает проводник для защиты цепи.

Служебный кабель – это кабель, который подает электричество в собственность, он заканчивается в сервисной головке.

Сервисная головка – Здесь заканчивается сервисный кабель и находится предохранитель

Ответвление – Ответвление – ответвление кольцевой или радиальной цепи.

Розетка – Предназначена для работы с вилкой для подключения электроприборов.

Луженый – относится к практике пайки конца многожильного кабеля. Это метод, который использовался до использования наконечников для той же цели. Это больше не разрешено в новых электрических установках, но все еще может встречаться.

Система управления кабелями – Средство поддержки и управления кабелями в установке.

Примеры:

  • Кабельный лоток (1) – Длинные формованные секции материала, обычно металлические и обычно перфорированные для отвода тепла, они открыты, и кабель проходит поверх них.
  • Кабельный лоток – По использованию похож на кабельный лоток, но имеет другую конструкцию, напоминает лестницу по форме, отсюда и общее название. Как правило, в лестнице размещаются более крупные кабели,
  • Кабельный канал (2) – обычно круглого сечения, представляет собой трубку, может быть изготовлен из различных материалов и размеров, внутри него протянуты кабели.
  • Кабельный канал (3) – обычно прямоугольного сечения с полностью съемной одной стороной, может быть изготовлен из различных материалов и размеров.

Электрические термины

ADS – Автоматическое отключение питания – это то, что предотвращает опасные события, возникающие в случае неисправности. Он состоит из базовой защиты и защиты от неисправностей. Это относится к тому факту, что комбинация методов защиты отключит подачу электроэнергии в случае возникновения неисправности.

Допустимая нагрузка по току – Количество электрического тока, которое кабель или часть оборудования может безопасно выдержать.

Электрический ток – Движение электронов по проводнику

Электрический потенциал – Это количество работы, которое требуется для перемещения электрического заряда из одной точки в другую.

Ток неисправности – Ток, возникающий в результате неисправности в электроустановке.

Перегрузка по току – это когда ток превышает номинальный ток электрооборудования; с перегрузкой по току цепь считается неработоспособной.

Ток перегрузки – Ток перегрузки возникает, когда через цепь проходит больший ток, чем предусмотрено, но цепь по-прежнему считается исправной.

Предполагаемый ток короткого замыкания – Величина тока, которая потенциально может протекать между проводниками в случае короткого замыкания.

Сопротивление – Величина сопротивления потоку электричества через проводник.

Селективность – Это процесс выбора ваших защитных устройств, поэтому при обнаружении неисправности срабатывает только то, которое вы хотите.

Ток короткого замыкания – Это ток короткого замыкания между двумя проводниками под напряжением; Например, между линией и нейтралью. В этом случае цепь рассматривается как неработоспособная.

Номинальное напряжение – Это напряжение, которым обозначается установка. Обозначены три полосы, а именно:

  • Сверхнизкое напряжение = 50 В и ниже для систем переменного тока.
  • Низкое напряжение = больше сверхнизкого напряжения, но не превышает 1000 В переменного тока между проводниками или 600 В переменного тока между проводниками и землей.
  • Высокое напряжение = Больше низкого напряжения.

Условия регулирования

Распределитель – Лицо (в данном случае лицо относится к компании), которое отвечает за распределение электроэнергии.

DNO — Оператор распределительной сети, это компании, имеющие лицензию на распределение электроэнергии по Великобритании.

ESQCR — Правила безопасности и непрерывности электроснабжения, это правила, которыми также руководствуется оператор распределительной сети.

Мелкие работы – Электротехнические работы, которые обычно не требуют уведомления органа строительного контроля, например, расширение или изменение существующей цепи, которая не находится в специальном месте (например, в ванной комнате).

Работы, подлежащие уведомлению – Электромонтажные работы, требующие уведомления соответствующего органа строительного контроля, например, установка новой цепи или замена потребительского блока.

Строительные нормы – Это нормы, которые необходимо соблюдать при проведении строительных работ.

Правила электромонтажа – Разговорное название стандарта BS7671 «Требования к электрическим установкам».

Часть P – Часть P Строительных норм и правил подробно описывает, как безопасно установить электрическую систему в жилом доме.

Схема компетентных лиц . Это позволяет человеку самостоятельно подтвердить, что его работа соответствует строительным нормам, например, NICEIC и ELECSA. диаграмму символов регулирования на своем веб-сайте, просто скопируйте и вставьте код для встраивания ниже:

Что такое тест Меггера и как он выполняется

Устройство используется с 1889 года, популярность возросла в 1920-е годы, поскольку устройство с длинной задней частью одинаково по своему использованию и цели тестирования, за последние годы появилось мало реальных улучшений. с его дизайном и качеством тестера. Теперь доступны высококачественные варианты, которые просты в использовании и достаточно безопасны.

Тест Меггера — это метод тестирования с использованием измерителя сопротивления измерителя сопротивления изоляции, который помогает проверить состояние электрической изоляции.

Качество сопротивления изоляции электрической системы ухудшается со временем, условиями окружающей среды, т. е. температурой, влажностью, влагой и частицами пыли. Он также подвергается негативному воздействию из-за наличия электрических и механических нагрузок, поэтому стало очень необходимо проверять IR (сопротивление изоляции) оборудования с постоянным регулярным интервалом, чтобы избежать каких-либо мер со смертельным исходом или поражения электрическим током.

IR дает меру длительной способности изолятора выдерживать рабочее напряжение без каких-либо путей утечки тока. Он дает представление о состоянии изолятора. Он измеряется с помощью прибора под названием Megger test, способного подавать напряжение постоянного тока между двумя его датчиками, автоматически вычисляя и затем отображая значение IR.

Измерение сопротивления изоляции настолько популярно, что « Сопротивление изоляции » и « Измерение сопротивления изоляции » используются как синонимы.

Зачем проводится мегомметрическое тестирование?

Сопротивление изоляции качество электрической системы ухудшается со временем, условиями окружающей среды, т. е. температурой, влажностью, влагой и частицами пыли. Он также подвергается негативному воздействию из-за наличия электрических и механических нагрузок, поэтому очень важно регулярно проверять IR (сопротивление изоляции) оборудования, чтобы избежать каких-либо мер со смертельным исходом или поражения электрическим током.

Другой сценарий: если в вашем доме только что случился пожар, а пожарная команда покинула место происшествия. Электрическая компания отключила вам газ и электричество, и вы в темноте. По милости Божьей все, что повреждено, — это ваш дом, и вам нужно начать процесс восстановления. Ваша страховая компания сообщает вам, что местная юрисдикция или сама страховая компания требуют «проверки мегомметром» для проверки целостности системы электропроводки в вашем доме.

При пожаре или другом сильном нагреве (молния, взрыв и т. д.) проводка и ее соответствующие элементы (изоляция и т. д.) подвергаются сильному нагреву. Все металлы и физические соединения имеют температуру плавления. В ходе некоторых пожаров достигается эта точка плавления и нарушается токоведущая целостность проводки. Изоляция могла расплавиться внутри или расплавились и провод, и изоляция. Когда это происходит, у вас появляется карман сопротивления, который формируется, когда электрический ток пытается пройти через эту расплавленную область. Когда ток увеличивается, чтобы попытаться пересечь карман, он создает тепло. Это тепло может создать достаточную температуру, чтобы фактически вызвать новый пожар. Как раз то, что вам не нужно! Страшная часть этих скомпрометированных проводов заключается в том, что вы можете не знать, что это произошло, поскольку провод может быть скомпрометирован за стенами или на вашем чердаке

Тестирование с помощью мегомметра не наносит никакого ущерба, что делает его хорошим вариантом, когда кто-то не хочет проделывать отверстия в стенах для проверки электроизоляции на наличие каких-либо проблем или проблем. Тестовое устройство работает только от 500 до 1000 вольт, что относительно мало. Из-за низкого напряжения некоторые проколы в изоляции остаются незамеченными. Как правило, он предоставляет информацию о токе утечки и наличии на участках изоляции чрезмерного загрязнения или влаги, а также о количестве влаги, износе и неисправностях обмотки.

Что делается во время тестирования Megger?

Мы можем проверить ваши цепи на наличие существующих соединений и расплавленных участков неисправности, которые могли возникнуть во время пожара. Затем эти результаты анализируются, и определенные цепи могут быть изолированы и заменены, чтобы гарантировать отсутствие дальнейших проблем с затронутыми цепями. Если у вас случился пожар, поговорите со своим Настройщиком и узнайте, требуется ли тестирование мегомметром. Обычно это покрывается страховкой, поскольку последнее, что они хотят сделать, это оплатить еще один иск через месяц после того, как вы сможете вернуть себе место жительства.

Carelabs имеет в наличии оборудование и опыт для проведения тестирования Megger, а также регистрации и регистрации этих результатов в вашей страховой компании, а также в местном строительном департаменте. Мы здесь, чтобы помочь вам убедиться, что ваша существующая проводка безопасна, и, конечно же, установить новую проводку по мере необходимости. Мы здесь для всех ваших электрических потребностей.

Как выполняется тестирование мегомметра?

Мультиметр используется в качестве тестера изоляции в некоторых условиях, и в основном выполняется только проверка целостности цепи. Но для обнаружения и проверки тока утечки в нормальном или перегруженном состоянии используется специальный прибор, известный как тестер изоляции.

Мы измеряем утечку тока в проводах, и результаты очень надежны, так как мы будем пропускать электрический ток через устройство во время тестирования. Мы проверяем уровень электрической изоляции любого устройства, такого как двигатель, кабель, обмотка генератора или общая электроустановка. Это очень важный тест, проводимый очень давно. Не обязательно, что он показывает нам точную площадь электрического прокола, но показывает величину тока утечки и уровень влаги в электрическом оборудовании/обмотке/системе.

Процедура проверки сопротивления изоляции или проверки мегомметром приведена ниже:

  • Сначала мы отключим все линейные и нейтральные клеммы трансформатора.
  • Измерительные провода мегомметра

  • подключаются к шпилькам ввода НН и ВН для измерения значения сопротивления изоляции IR между обмотками НН и ВН.
  • Измерительные провода мегомметра подключаются к шпилькам ввода ВН и точке заземления бака трансформатора для измерения значения сопротивления изоляции IR между обмотками ВН и землей.
  • Измерительные провода мегомметра

  • подключаются к шпилькам ввода НН и точке заземления бака трансформатора для измерения значения сопротивления изоляции IR между обмотками НН и землей.

Приведенное ниже эмпирическое соотношение дает рекомендуемое минимальное значение IR в единицах измерения мега Ом (МОм). . Меры стоимости дают нам представление о прочности изоляции кабеля и о том, изношена она или нет.

IRmin (в МОм) = кВ + 1

Где кВ = номинальное рабочее напряжение в кВ

Бывают случаи, когда измеренное IR почти в 10–100 раз больше, чем IRmin, определенное из приведенного выше уравнения.

Общая процедура измерения состоит из измерения IR между тремя фазами, а также между отдельной фазой и землей. ИК также измеряется для корпуса оборудования. Процедура варьируется от оборудования к оборудованию. Существуют различные уровни напряжения, которые применяются к кабелю в зависимости от его номинала и размера. Для проведения мегомметром высоковольтного кабеля на 33 кВ. Применяемый уровень напряжения составляет 5000 В, а значение IR может быть где угодно от 1 ГигаОм до 200 ГигаОм.

Когда мы используем мультиметр, мы измеряем сопротивление, напряжение и ток. Исходя из этого, я надеюсь, что мы знакомы с термином Изоляция. Это означает, что ток не может проходить или просачиваться через определенный проводник, если он должным образом изолирован или защищен. Эти провода могут находиться внутри здания, приборов или электродвигателя.

По сути, вы проверяете сопротивление провода. Например, если вы хотите проверить, неисправен ли двигатель, вы проверите его «мегомметром», проверяя каждую из трех фаз двигателя на землю и друг на друга, чтобы увидеть, не замкнут ли он на землю или сам на себя.

Принцип работы мегомметра  Тест

  • Напряжение для тестирования, создаваемое ручным мегомметром, тестируется вращением рукоятки в случае ручного типа, для электронного тестера используется батарея.
  • 500 В постоянного тока достаточно для проведения испытаний оборудования с напряжением до 440 В.
  • от 1000 В до 5000 В используется для испытаний электрических систем высокого напряжения.
  • Отклоняющая катушка или токовая катушка, соединенные последовательно и позволяющие протекать электрическому току, потребляемому проверяемой цепью.
  • Катушка управления, также известная как катушка давления, подключена параллельно цепи.
  • Резистор ограничения тока (CCR и PCR), соединенный последовательно с управляющей и отклоняющей катушкой для защиты от повреждения в случае очень низкого сопротивления во внешней цепи.
  • При испытании ручным мегомметром для создания испытательного напряжения используется эффект электромагнитной индукции, т. е. якорь перемещается в постоянном магнитном поле или наоборот.
  • Где, как и в испытательном мегомметре электронного типа, для создания испытательного напряжения используются батареи.
  • При увеличении напряжения во внешней цепи отклонение стрелки увеличивается, а отклонение стрелки уменьшается с увеличением тока.
  • Следовательно, результирующий крутящий момент прямо пропорционален напряжению и обратно пропорционален току.
  • Когда тестируемая электрическая цепь разомкнута, крутящий момент из-за катушки напряжения будет максимальным, а стрелка показывает «бесконечность», что означает отсутствие короткого замыкания во всей цепи и максимальное сопротивление в тестируемой цепи.
  • При наличии короткого замыкания указатель показывает «ноль», что означает «НЕТ» сопротивления в проверяемой цепи.

Типы мегомметра  Тестовый

Его можно разделить на две основные категории:

  1. Электронный тип (работает от батареи)
  2. Ручной тип (с ручным управлением)

A Преимущества мегомметра электронного типа  Тест

  • Уровень точности очень высок.
  • Значение IR является цифровым, легко читаемым.
  • Один человек может работать очень легко.
  • Отлично работает даже в очень тесном помещении.
  • Очень удобный и безопасный в использовании.

Преимущества ручного мегомметра  Тест

  • По-прежнему сохраняет свою важность в мире высоких технологий, поскольку это старейший метод определения значения IR.
  • Для работы не требуется внешний источник.
  • Дешевле на рынке.

Но есть и другой тип мегомметра, который работает от двигателя и не использует батарею для производства напряжения. Требуется внешний источник для вращения электродвигателя, который, в свою очередь, вращает генератор мегомметра.

Проверка сопротивления изоляции или ИК-теста проводится инженерами по техническому обслуживанию, чтобы убедиться в исправности общей системы изоляции силового трансформатора. Он отражает наличие или отсутствие вредных загрязнений, грязи, влаги и грубой деградации. IR обычно будет высоким (несколько сотен мегаом) для системы с сухой изоляцией. Инженеры по техническому обслуживанию используют этот параметр как показатель сухости изоляционной системы.

Это испытание проводится при номинальном напряжении или выше, чтобы определить, есть ли пути с низким сопротивлением к земле или между обмотками в результате ухудшения изоляции обмоток. На значения тестовых измерений влияют такие переменные, как температура, влажность, тестовое напряжение и размер трансформатора.

Этот тест следует проводить до и после ремонта или во время технического обслуживания. Данные испытаний должны быть записаны для будущих сравнительных целей.

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
