Повреждение электропроводки
Автор: Евгений Логачёв
Здравствуйте, друзья!
В этой статье я расскажу об одной проблеме, о которой почему-то многие умалчивают. Но ведь проблема существует и она достаточно серьезная для того, чтобы о ней рассказать. Речь идет о возможном повреждении электропроводки при монтаже натяжного потолка. Согласитесь, об этом стоит поговорить.
Статья будет длинная, поэтому хватит предисловий, перехожу к делу.
Суть проблемы заключается в том, что не существует строгого стандарта по размещению линий электропроводки в квартирах. Есть некие рекомендации, но кому они интересны… В итоге линии проложены везде по-разному. Их расположение может быть разным даже в одном подъезде в разных квартирах.
Поэтому, при сверлении стен для монтажа натяжного потолка всегда существует вероятность повредить провода.

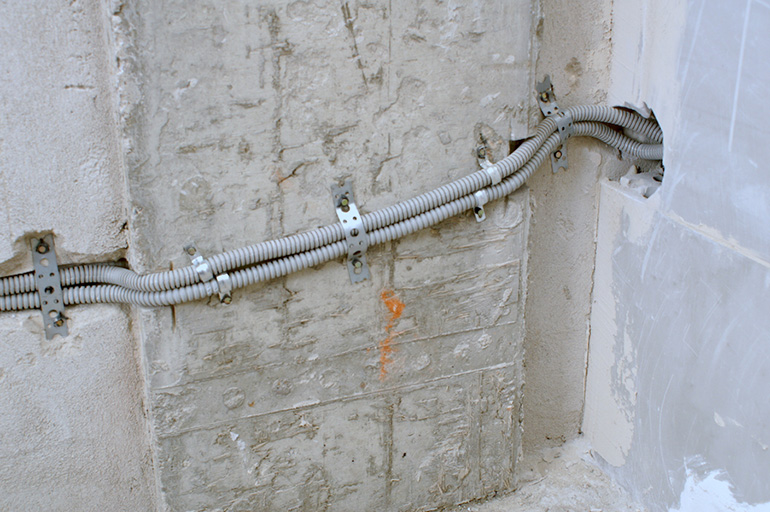

Вот парочка примеров, как может быть расположена скрытая электропроводка:
Как видите, кабели могут идти где угодно. Многим строителям (и не только им) глубоко плевать на то, что будет после их. Как говорится, после меня хоть потоп.
Относительно спокойно могут себя чувствовать владельцы квартир в панельных домах. В них, как правило, проводка проложена в швах между плитами. В кирпичных же домах кабель проложен под слоем штукатурки и может быть где угодно. Причем, не имеет никакого значения, старый дом или новостройка.
Недавно меня позвали в качестве электрика в квартиру, чтобы разобраться с одной неисправностью. Суть такова: внезапно в этой квартире сработал дифференциальный автомат, который отключает электричество при утечке тока или коротком замыкании. Повторно включить его не удавалось, т.к. он сразу же вновь срабатывал.
В разговоре с владельцами квартиры я выяснил, что несколько месяцев назад им устанавливали натяжные потолки и при этом несколько раз попадали в скрытую проводку. Монтажники потолков как-то восстанавливали повреждение и вроде все начинало работать.
Осмотрев и потестировав все это дело, стало понятно, что произошло одно из двух:
1) После того, как «специалисты», устанавливающие натяжные потолки, повредили кабель, они его восстановили какими-то соплями. Все вроде работает. А потом, со временем, эти сопли подгорели и начались проблемы…
2) Когда «специалисты» сверлили стены, они слегка повредили жилу кабеля (не совсем перебили, а только повредили). Сработал автомат. Эти ребята его включили – все работает. И давай дальше сверлить (время, время, надо бабки зарабатывать). Поскольку сечение поврежденной жилы сильно уменьшилось, она от нагрузки выгорела…
Дальше вы знаете.
В результате имеем катастрофическую ситуацию: 1-комнатная квартира, заставленная мебелью, грудной ребенок, 1 работающая розетка на всю квартиру, да еще и дом не газифицированный. А те ребятки, что делали потолки, уже пропали, спросить не с кого.
Место повреждения неизвестно – чтобы его найти, надо снимать натяжные потолки, откручивать профиль, раздалбливать отверстия (мебель мешает, а девать ее некуда, новые обои жалко, плюс ребенок-грудничок).
Полная, извиняюсь за выражение, задница…
Как видите, последствия могут быть (и реально бывают) весьма нехорошими. И теперь давайте поговорим о том, как избежать подобных ситуаций. Сначала о том, что надо сделать, если при сверлении стен все-таки повредили скрытую электропроводку.
Небольшое отступление. Главное правило монтажника натяжных потолков: при сверлении стен обязательно должна быть включена люстра или лампа. Если она при сверлении погаснет, сразу станет ясно, что повредили линию освещения. Повреждение розеточной линии проявляется проще — перестает работать перфоратор.
Итак, если проводка повреждена, нужно сделать следующее:
- аккуратно вскрыть место повреждения так, чтобы был доступ к поврежденным проводам
- зачистить провода от изоляции на 10-11 мм
- соединить провода при помощи ремонтных вставок из провода и самозажимных клеммников (рекомендую использовать проверенные германские клеммники Wago)
Выглядит это примерно так:
При этом обязательно выполнить несколько правил:
Во-первых, если родная проводка алюминиевая, то обязательно использовать клеммники со специальной пастой, которая улучшает контакт и препятствует окислению алюминия.
Во-вторых, сечение ремонтных проводов не должно быть меньше родных. Медный провод сечением 2,5 кв.мм. подойдет для осветительных и розеточных линий.
В-третьих, если повреждена высоконагруженная линия большого сечения (от 4 кв.мм), например, для духового шкафа, проточного водонагревателя или варочной панели, то в этом случае клеммники использовать нельзя – они не выдержат большой ток. Такие линии должны идти без разрыва от автомата к конечному потребителю. В крайнем случае, если ничего другого не остается, можно соединить эту линию скруткой со сваркой.
Еще несколько фото пробитой электропроводки и ее восстановления:
Следующая фотография наглядно показывает, как непредсказуемо может идти кабель в штукатурке. Это новостройка, только что сданная в эксплуатацию. Как видно, линия идет вкривь-вкось.
Почему я рекомендую использовать для ремонта клеммники Wago? Сейчас в сети творится форменная вакханалия по поводу использования этих клеммников.
Чего только не понапишут. Переписывать весь этот бред не буду, скажу одно: при правильном монтаже эти клеммники – лучший вариант разъемного соединения. Кроме того, их использование избавит от необходимости раздалбливать на месте повреждения большой участок стены.
Эти клеммники рассчитаны на рабочий ток 24 ампера, это более 5 киловатт – отличный показатель.
Как перевести амперы в киловатты и наоборот? Очень просто:
Амперы в Ватты — Амперы (ток) умножить на Вольты (напряжение) = Ватты (мощность).
24 (Ампер)*220(Вольт)=5280 Ватт (5,28 кВт)
Ватты в Амперы — Ватты (мощность) разделить на Вольты (напряжение) = Амперы (ток).
1500 (Ватт) / 220 (Вольт) = 6,82 (Ампер)
Джентльменский набор клеммников, который всегда должен быть с собой у уважающего себя монтажника
Немного технической информации о клеммниках Ваго:
Клеммники Wago для алюминиевых проводов
Как правильно восстановить поврежденную электропроводку, мы разобрались.
А как избежать повреждения проводов при установке натяжного потолка? Давайте разбираться.
Первое, что приходит многим на ум – используя детектор скрытой проводки, определить места прохождения электрических линий и не сверлить в этих местах. Естественно, эта же мысль пришла и в мою голову много лет назад, когда я впервые пробил провод. Подобных устройств на рынке представлено несколько видов.
За все время я купил и испробовал много разных детекторов, и дешевых и дорогих. Результат – ни один из них не справился с поставленной задачей. У всех в той или иной степени выявились недостатки: большая погрешность и ложные срабатывания. Как говорится, фтопку.
Перепробовав кучу устройств и пообщавшись с коллегами, в том числе из других регионов, стало ясно, что существует только один надежный детектор – перфоратор…
Неужели нет способа на 100% избежать повреждения проводки, спросите вы. Спешу обрадовать – конечно, такие способы есть. Их, как минимум, два.
Способ первый — заранее поменять электропроводку. Если вы делаете полный ремонт квартиры, то у вас есть отличная возможность поменять старую проводку на новую. Лучше всего ее пустить по потолку, а по стенам сделать только строго вертикальные опуски к розеткам и выключателям. Можно сделать и по стенам, только не забудьте все это тщательно сфотографировать и сохранить. Подробнее об электромонтажных работах можно узнать на сайте http://elektro.ivmast.ru/na potolke
Способ второй – при установке натяжных потолков использовать потолочное крепление. При этом способе профиль для натяжных потолков (багет) крепится не к стене, а к потолку. Обычно это делается через брус или толстую фанеру. Кстати, это же способ применяется для обхода тех мест, где невозможно закрепиться в стену.
Конечно, потолочное крепление потребует дополнительных затрат, но зато можно быть на 100% уверенным в сохранности вашей электропроводки.
На этом у меня всё.
Надеюсь, эта статья была вам полезна
основные нюансы ремонта скрытой электрической проводки
15 марта 2021
Скрытая электропроводка является одним из самых безопасных и эстетических способов прокладки силовых кабелей внутри помещений квартиры. При правильной эксплуатации она может прослужить десятки лет. Однако, скрытая проводка сложна в монтаже и может вызвать значительные трудности, когда настанет время её ремонта.
Поговорим в нашей статье о том, как правильно выполнить ремонт скрытой электропроводки самостоятельно в случае выхода её из строя.
Содержание
Скрытая электропроводка и причины ее поломки
Скрытая электропроводка предполагает прокладку силовых кабелей и других элементов электросистемы несколькими вариантами, например, в гофрированных трубах под штукатуркой или в штробах внутри стен и полов, в трубах над навесным потолком, а также внутри других строительных конструкций: гипсокартонных и деревянных перекрытий или пластиковых стеновых панелей.
Несмотря на то, что скрытая проводка изолирована и максимально защищена от механических воздействий, поломка такой электросети не является редкостью: её итог – разрыв цепи или короткое замыкание. Рассмотрим основные причины, из-за которых это часто происходит.
| Причина | Краткое описание |
| Механические повреждения | Например, во время сверления стены для установки кронштейна для телевизора повреждается фазный или нулевой провод, который проходит внутри заштукатуренной штробы. Чтобы этого не произошло пользователю важно знать трассировку скрытой проводки, то есть все те места, где в его квартире проходят силовые кабели. |
|---|---|
| Перегрузка сети |
Помимо механических воздействий, разрыв цепи может произойти из-за токовой перегрузки, возникающей при неисправной защите, включении неисправных электроприборов или неравномерном распределении нагрузки. Например, подключение к одной розетке множества электроприборов приводит к перегрузке сети и чрезмерному нагреву кабеля, особенно в местах соединений, что ускоряет износ его изоляции (она рассыхается) и приводит к короткому замыканию.
Обратите внимание! |
| Некачественный монтаж | Неправильно подобранные автоматические выключатели или сечение проводов, несоответствующая затяжка их винтовых соединений, ошибочная схема подключения – все эти ошибки также могут привести к поломке домашней электросети. |
| Старение проводов | Все силовые провода, особенно алюминиевые, подвержены процессу старения: из-за коррозии или окисления их жилы со временем становятся шероховатыми, а изоляция – хрупкой. Кроме того, в местах изгибов провода под действием силы тока могут появится изломы. |
На неполадку электропроводки будет указывать частичное прекращение подачи электрического тока: отсутствие напряжения в розетке или неработающее в помещении освещение.
Обратите внимание!
Если пропадание электрического тока в квартире сопровождается задымлением и характерным запахом, а автоматический выключатель не сработал, во избежание пожара необходимо незамедлительно отключить вводной автомат в электрощите.
Выявление причины неисправности проводки и её устранение
Ремонт скрытой электропроводки в квартире возможно выполнить своими силами, это не создаст больших сложностей. Самое главное, соблюдать принципы безопасности, иметь инструменты и последовательно выполнять необходимые действия.
Механическое повреждение кабеля
Если поломка кабеля произошла вследствие механического воздействия, например, во время сверления стены, то проблема ясна: пробит провод и, соответственно, необходимо выполнить ремонт поврежденного участка.
Прежде чем выполнять основные работы, в электрощите потребуется отключить автоматический выключатель группы, в которой перебит кабель.
Некоторые специалисты советуют полностью заменять поврежденный отрезок провода от распределительной коробки до розетки или выключателя во избежание дополнительных соединений.
Однако в некоторых случаях это сделать невозможно из-за сложности демонтажа.
Если поврежденный провод находится в стене из гипсокартона, вагонки, фанеры или пластиковых панелей, то можно использовать несколько вариантов его ремонта в зависимости от особенностей электропроводки:
- вскрыть всю перегородку в месте обрыва и произвести соединение поврежденного провода;
- выпилить в месте повреждения провода специальное отверстие для установки распределительной коробки и соединения в ней поврежденного провода;
- подсоединить к повреждённому кабелю новый и попробовать протащить его внутрь стены, вытаскивая оттуда старый (данный вариант потребует отсоединения поврежденного участка кабеля от других элементов электросети и подойдет, если кабель не имеет большой длины и проложен в гофрированной трубе, иначе его протаскивание может быть невозможно).
Чтобы выполнить ремонт кабеля внутри бетонных и кирпичных стен, необходимо сначала аккуратно очистить штукатурку в штробе, где он был поврежден.
Как правило, для этого используются зубило, стамеска и молоток. Очистка штробы выполняется примерно на 15 см в каждую сторону от места поломки. Затем разрыв кабеля зачищается и подготавливается. В стене высверливается отверстие для установки распределительной коробки, в которой кабель соединяется с помощью, например, коннекторов. Место соединения обязательно изолируется.
Обратите внимание!
Распределительная коробка необходима для того, чтобы изолировать место соединения проводов от горючих материалов стены и исключить опасность возгорания.
Повреждение кабеля немеханического характера
Если обрыв цепи или короткое замыкание произошло без механического вмешательства, то сначала необходимо определить участок и конкретное место проводки, на которой произошла поломка. В большинстве случаев проблема возникает в местах соединения проводов или в местах их подключения к розеткам, выключателям или в самом электрощите.
Для поиска неисправного участка необходимо временно отключить электричество на линии, где произошла поломка, затем открыть все контакты, чтобы их можно было легко протестировать на присутствие фазы.
В этом поможет обычная индикаторная отвертка.
Проверка состояния всех элементов поврежденной линии выполняется при включенном автомате группы, начиная от его контактов и заканчивая контактами в распределительных коробках, розетках и светильниках. Если на одном из элементов фаза будет отсутствовать, значит поврежденный участок находится между ним и предыдущей частью цепи, ведущей к электрощиту.
Если проблема в самом контакте или элементе электропроводки, то его нужно заменить.
Если же с ними все в порядке, то разрыв цепи произошел где-то посередине провода, значит потребуется определить место его разрыва в стене. Для этого также можно использовать индикаторную отвертку. Она подойдет, если провод залегает неглубоко, например, под небольшим слоем штукатурки.
При более глубоком расположении проводов в стене потребуется специальный прибор, который имеет название тестер-трассоискатель. Стоит он немного дороже индикаторной отвертки, зато более эффективный: перемещая его по линии скрытой проводки, можно легко определить место обрыва провода с максимальной точностью.
Кроме того, если пользователь не переставляет, где в стене проходит кабель, то данный прибор поможет и в этом.
Когда место поломки найдено, потребуется выполнить все те же действия, которые были описаны выше при механическом повреждении кабеля.
Если с фазным проводом все в порядке на всей поврежденной линии, значит поломка произошла с нулевым проводником. Чтобы проверить его работу потребуется отключить от неработающей линии электропроводки всю нагрузку, а затем в автоматическом выключателе группы поменять местами выход фазного и нулевого провода. Далее потребуется выполнить проверку всех элементов цепи. При нахождении разрыва у нулевого провода используется такой же алгоритм его устранения.
Обратите внимание!
Такую процедуру можно провести, только если полностью обесточить все приборы на объекте (выключить их из розеток) и подавать питание только на неисправную линию, так как в цепях домашней сети может быть фазозависимое оборудование (где нулевой проводник завязан с заземлением, поэтому из-за такой перестановки вместо нуля появится фаза), и поменяв местами фазу и нейтраль может произойти КЗ.

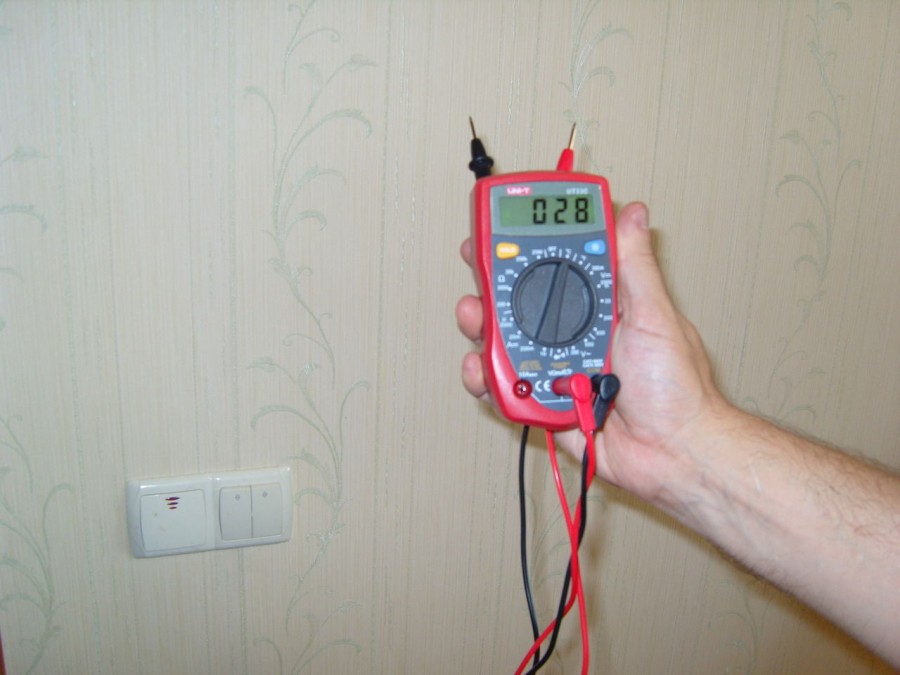

Также есть метод «прозвонки» цепи. При отключенном напряжении сети мультиметр в режиме измерения сопротивления/короткого замыкания с звуковой индикацией подключается с одной стороны к жиле в месте контакта, например, к выключателю/розетке, с другой стороны к этой же жиле в распределительной коробке. Если звуковая индикация есть, а сопротивление тестера – 0, то жила цела. Однако, такой способ, не поможет определить точное место обрыва кабеля в стене.
Почему срабатывает розетка GFCI и решение
Прерыватели цепи замыкания на землю (GFCI) разработаны для вашей безопасности. Прерыватели цепи, или «расцепители», как их обычно называют, предназначены для снижения риска возгорания или поражения электрическим током. Если они срабатывают, это указывает на наличие проблемы, и вам понадобится электрик, которому вы можете доверять.
Что вызывает срабатывание прерывателя цепи замыкания на землю?
Вот пять причин, по которым ваша розетка GFCI продолжает отключаться, и что вам следует делать.
1. Возникновение замыкания на землю
Замыкания на землю возникают, когда провод под напряжением или провод под напряжением вступает в контакт с проводом заземления или заземленной частью устройства. Обычно GFCI работают, обнаруживая, когда ток течет по непреднамеренному пути (например, через воду или человека).
В тот момент, когда GFCI обнаруживает даже малейшую утечку тока всего 0,005 ампер, он сразу же отключается.
Как определить, протекает ли ток? Отключите все в этой цепи и убедитесь, что все выключатели выключены. Проверьте, нет ли износа, который мог произойти с оборудованием. Любое незначительное повреждение означает, что электрическая часть больше не защищена от прикосновения.
2. Влага в распределительной коробке
Накопление влаги является еще одной основной причиной срабатывания УЗО. Наружные установки являются наиболее уязвимыми, и дождь является наиболее распространенным виновником. Однако из-за тропического климата Флориды высокая влажность также может вызвать скопление влаги и затруднить испарение воды, попавшей в контейнер.
Начните поиск с осмотра коробки с розеткой. Обязательно выключите выключатель, прежде чем открывать коробку с розеткой. Коробка должна быть сухой, прежде чем вы попытаетесь сбросить GFCI. Процесс сушки можно ускорить с помощью простого инструмента, такого как фен, но эту часть лучше доверить профессионалу.
Если установка находится на открытом воздухе или в местах с высокой влажностью, например, в ванной комнате или на кухне, убедитесь, что коробка защищена от непогоды и заперта даже во время использования приемника. Присутствие влаги может подвергнуть вас риску случайного поражения электрическим током.
3. Перегрузка цепи
Перегрузка цепи происходит, когда через электрический провод или цепь проходит больше силы, чем она может выдержать. Это может произойти при подключении неисправных или неисправных приборов. Ослабленные, корродированные провода или соединения также могут быть виноваты. Как только розетка GFCI обнаруживает перегрузку, она отключается или «разрывает» цепь.
Если вы хотите определить, действительно ли проблема связана с перегрузкой, выполните следующие действия по порядку.
- Отключите все приборы, подключенные к рассматриваемой цепи
- Сброс цепи на блоке предохранителей
- Подождите несколько минут
- Снова подключите устройство и включите его
- Убедитесь, что ваша цепь не отключилась
- Подключите следующее устройство, включите его, проверьте выключатель и т. д.
Возможно, вам потребуется заменить элементы, вызывающие проблему.
Если проблема повторяется, вам может понадобиться новая выделенная цепь и розетка, способные выдержать силу тока, требуемую приборами.
4. Электрическая неисправность
Если ваша розетка GFCI постоянно срабатывает, это может быть электрическая неисправность, вызванная неисправностью структурной проводки. Электрическая розетка, подключенная к той же цепи, также может быть источником проблемы, особенно если она не была частью исходной проводки вашего дома.
В случае неисправности электрооборудования вам понадобится профессиональный электрик, чтобы устранить проблему.
5. Неисправная розетка GFCI
Если вы перепробовали все остальное, а сброс розетки GFCI не решил проблему, это означает, что неисправна сама розетка. Розетки GFCI имеют высокочувствительную внутреннюю схему для обнаружения неисправностей в электрической системе. Со временем чувствительная схема изнашивается, выводя розетку из строя. В этом случае потребуется ремонт или даже замена розетки, и это должен делать квалифицированный электрик.
Найдите электрика, которому вы доверяете
David Gray Electrical Services предлагает широкий спектр коммерческих и электрических услуг. У нас есть высококвалифицированные, лицензированные и оснащенные технические специалисты. Если у вас возникли проблемы с отключением розетки GFCI в районе Джексонвилля, свяжитесь с нами, чтобы назначить встречу.
Запланируйте обслуживание сегодня
Что делать, если вы задели электрический кабель во время сверления в стене?
15 марта 2018 г.
/ Применение продуктов
1
АКЦИИ
Повреждение электропроводки из-за сверления отверстий в стенах — удивительно частое явление, особенно при ремонте зданий. Мало того, что свет гаснет, так еще и предохранитель обычно перегорает. Если повезет, вам, возможно, придется отремонтировать только оболочку кабеля. Но если вы повредили или перерезали провод, просто использовать клеммную колодку, изоляционную ленту и силиконовый герметик не рекомендуется — вам нужен профессиональный набор!
Обратите внимание: Как правило, силовые кабели в стене или в полостях, скорее всего, проходят вертикально и горизонтально от выключателей и розеток. Если вы подозреваете, что задел электрический кабель, его обязательно нужно отремонтировать. Вы должны немедленно убедиться, что питание выключено , прежде чем что-либо трогать. В худшем случае, если защитный провод заземления был поврежден, вы рискуете получить смертельный удар электрическим током.
Альтернатива классической распределительной коробке для скрытого монтажа:
LVRK-L, для быстрого и безопасного ремонта
Ответ HellermannTyton на вопрос, как лучше отремонтировать поврежденный электрический кабель, – LVRK-L Набор для ремонта кабеля для низковольтных проводов. Удобный набор содержит все необходимое для безопасного ремонта электрических проводов, поврежденных дрелью, порезанных кусачками или лезвием. Это также компактное решение . Нет необходимости протягивать новые кабели или прокладывать большую полость для установки распределительной коробки скрытого монтажа.
По сравнению с предыдущей моделью (LVRK) новый комплект включает более длинных 30-мм обжимных соединителей . По сравнению с более короткими соединителями, эти легче обрабатывать, поскольку теперь возможны два обжима вместо одного. Кроме того, новые соединители подходят не только для гибких жил (многожильных), но и для жестких жил .
Краткий обзор самых важных преимуществ:
- Простота обработки: Разъемы позволяют два обжима , т.е. по одному обжиму на провод. Длинная контактная поверхность также обеспечивает особенно надежное удержание .
- Универсальное применение: Соединители длиной 30 мм подходят как для многожильных, так и для жестких проводников . Идеально подходит для ремонта кабелей NYM и многих других применений.
- Комплексное решение: термоусадочные трубки , обжимные соединители и кабельные стяжки обычно доступны только в больших количествах. Вместо того, чтобы запасаться лишним и самостоятельно собирать требуемые изделия, для ремонта пробуренного кабеля достаточно одного комплекта ЛРВК-Л.
№
Еще одно преимущество: для использования коробки для скрытого монтажа требуется соответствующее большое углубление в стене. Ремонт кабеля с помощью LVRK-L-Kit, с другой стороны, намного экономит место и требует меньше работ по стене и, следовательно, меньше грязи.
Как применять комплект для ремонта кабеля:
В этом видеоролике показано, как легко использовать комплект для ремонта кабеля. Вы можете увидеть предыдущую модель LVRK (с более короткими обжимными разъемами). Обращение с новым комплектом LVRK-L почти идентично – с той разницей, что благодаря более длинным соединителям теперь возможно два обжима.
В комплект для ремонта кабеля входят:
- a 200 мм термоусадочная трубка с клеевым покрытием ,
- пять обжимных стыковых соединителей с термоусадочной изоляцией для проводов сечением 1,5 мм2 – 2,5 мм2
- плюс четыре термостабилизированных кабельных стяжки серии Q с уникальной открытой головкой и функцией предварительной блокировки для удобства использования.
Где взять комплект для ремонта кабеля? Спросите своего оптовика или свяжитесь напрямую с отделом продаж HellermannTyton.
Как качественно отремонтировать поврежденные электрические провода с помощью набора ЛВРК-Л:
1. Соблюдать все меры предосторожности! Только убедившись, что питание действительно отключено, снимите оболочку кабеля с пораженного участка и разъедините провода, чтобы обнажить поврежденный участок.
Затем вставьте необходимое количество обжимных стыковых соединителей и нагрейте их до 150 °C, чтобы термоусадочная изоляция плотно прилегала к соединению.
2. После этого наденьте предварительно надрезанную термоусадочную муфту на отремонтированный участок и закрепите ее с помощью прилагаемых термостойких кабельных стяжек Q. Нагревайте рукав от середины к краям, пока клей и рукав полностью не закроют место. Клей также препятствует проникновению влаги.
Когда закончите, излишки кабельной стяжки можно затянуть и отрезать.
3. Как только все остынет, питание можно будет снова включить – быстро, безопасно, надежно и экономично.
