Параллельная работа ДЭС — выработка электроэнергии двумя или более (до 32) электростанциями на общую нагрузку, которая распределяется пропорционально их номинальным мощностям. Для высоковольтных ДЭС необходима панель управления, поддерживающая режим параллельной работы, а для ДЭС с напряжением 0,4 кВ – также автомат защиты генератора с мотор-приводом.

Преимущества параллельной работы дизельных электростанций:

• Гарантированный запуск в случае аварии сети даже при не запуске одной из электростанций;
• Возможность наращивания мощности за счёт ввода в эксплуатацию новых электростанций;
• Оптимизация циклов сброса — наброса нагрузки на каждый дизель-генератор путём применения предварительно заданных правил приема и снятия нагрузки.

Пример проекта организации параллели из трех ДГУ для Ростелекома:

• Комплекс ДГУ 3600 кВт (3 шт. по 1200 кВт) для ЦОДа крупнейшей в России компании межоператорского обмена интернет-трафиком ММТС-9


  Февраль 2019 года

  В феврале 2019 года компания «Техэкспо» обеспечила резервным электроснабжением АО «Московская междугородная телефонная станция №9» (АО «ММТС-9»). Это крупнейшая точка межоператорского обмена (пиринг) интернет-трафика в России. Здание АО «ММТС-9» оснащено системами бесперебойного электропитания, клим…

Дизельные электростанции, предназначенные для параллельной работы, оснащаются контроллером ComAp — InteliCompact NT MINT с блоком iAVR, который обеспечивает работу до 32 генераторных установок в параллель и выполняет деление нагрузки и оптимизацию количества работающих генераторных установок в режиме параллельной работы: Скачать руководство оператора ComAp

• Автоматическая синхронизация при включении в параллель и автоматический прием нагрузки при параллельной работе ДЭС между собой;
• Автоматическое, пропорциональное распределение активной нагрузки между ДЭС различной мощности с точностью 10% номинальной мощности меньшего по мощности агрегата;
• Автоматическая поддержка номинальной частоты вращения и выходного напряжения генераторов во всем диапазоне нагрузок;
• Плавная разгрузка ДГУ при выходе из параллельной работы.

Скачать ТКП на 3 ДГУ Cummins 800 кВт в параллели>>>

Варианты организации параллельной системы генераторов:

Резервный источник: параллель с сетью кратковременная. При отказе основной сети происходит автозапуск ДГУ. Отключается автоматический выключатель сети (АВС). Включается автоматический выключатель генератора (АВГ) ДГУ. Нагрузка питается от работающего ДГУ. После восстановления основной сети, пульт управления ДГУ проверяет параметры сетевого напряжения на соответствие норме.

Параллель с сетью длительная. Одиночная ДГУ с автоматическим запуском работает параллельно с основной сетью и применяется при ограниченной мощности основной сети. При превышении мощности, потребляемой от сети, производится автоматический запуск ДГУ. При снижении мощности нагрузки (мощности сети достаточно для нормальной работы нагрузки, ДГУ не нужен) постепенно выходной ток ДГУ снижается до 0.

Резервный источник без параллели  с сетью. При отказе основной сети происходит отключение автоматического выключателя АВС сети в АВР и автоматический запуск всех ДГУ. По мере синхронизации ДГУ друг с другом включаются автоматические выключатели АВГ1, АВГ2 ДГУ. Если потребляемая мощность нагрузки может быть обеспечена меньшим количеством ДГУ, то происходит автоматическая разгрузка ДГУ, выключение его автоматического выключателя АВГ, охлаждение и останов. При увеличении мощности, потребляемой нагрузкой, производится автоматический запуск ДГУ, его синхронизация с группой, замыкание его автоматического выключателя АВГ и подключение к нагрузке. При восстановлении сети в АВР выключается автоматический выключатель ОАВГ и включается АВС, нагрузка переходит на питание от сети.

Наращивание мощности, длительная параллель с сетью. ДГУ с автоматическим запуском работают в резерве с основной сетью в качестве дополнительного или основного источника электроэнергии (экспорт мощности). При отказе основной сети или недостатке мощности с блока контроля сети происходит автозапуск всех ДГУ, и они работают параллельно с сетью.

ДГУ как основной источник электроэнергии (сеть отсутствует). В ручном режиме (с панели управления) производится запуск всех ДГУ. При необходимости происходит отключение одного или более ДГУ. Останов всех ДГУ производится снятием команды «СТАРТ/СТОП», при этом ОАВГ выключает нагрузку.

Примеры систем резервного электроснабжения на базе параллельно работающих дизель-генераторов:

• ДГУ, синхронизируемые с сетью;
• ДГУ с управлением мощностью в зависимости от нагрузки;
• Передвижные дизель-генераторы;
• Резервная параллельная система для гарантированного питания потребителей 1 категории надежности.

Закажите расчет бюджета проекта параллельной работы ДГУ — напишите нам запрос на [email protected]

Видео: запуск ДГУ в параллели

По мощности

По производителю

По двигателю

По цене

Синхронизация дизель генераторов — Параллельная работа.

20.01.2022

Синхронизация дизель генераторов — Параллельная работа

Параллельная работа дизель генераторов — синхронизация

Синхронизация дизельных генераторов находит широкое применение в системах электроснабжения, которые представляют собой несколько ДГУ, работающих как единый генератор большой мощности. Цель такого процесса – обеспечить заранее заданный режим работы дизель-генератора. В каждом конкретном случае количество и мощность установок определяется в индивидуальном порядке, исходя и пиковых значений нагрузки системы.
Как осуществляется синхронизация

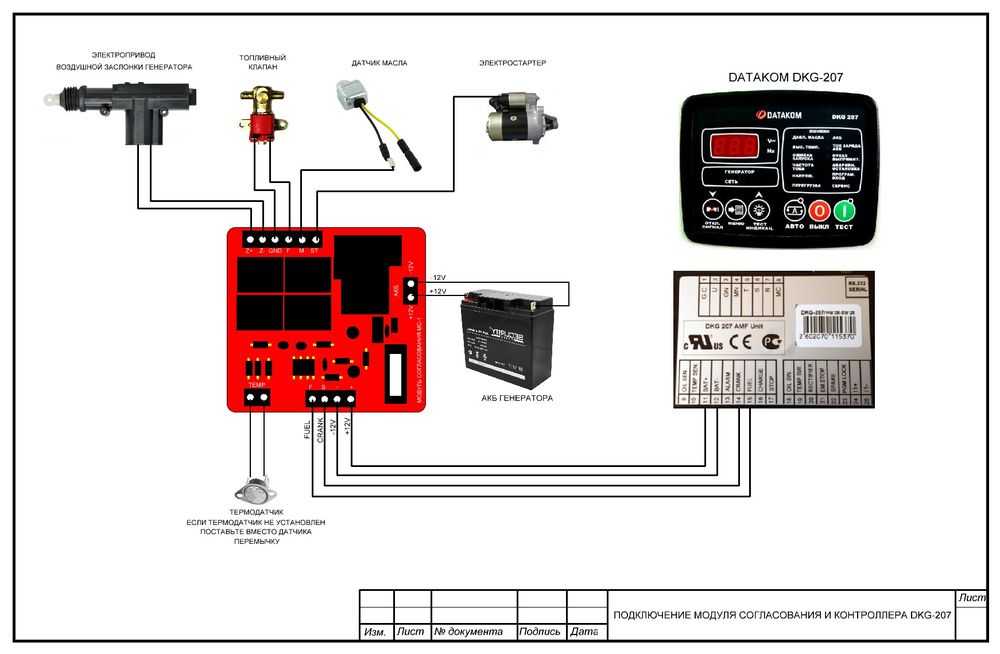

Важно понимать, что монтировать подобные системы дизельных генераторов большой мощности необходимо только профессионалам, которые установят дополнительное оборудование. В качестве дополнительного оборудования используются программируемые контроллеры, которые устанавливаются в электрощитовое оборудование. Если использовать такое оборудование, то можно подключать не две и не три электростанции, а десятки. В зависимости от параметров системы подбирается соответствующий тип и марку контроллера.

При использовании программируемых контроллеров управление полностью автоматизировано, но с возможностью ручного управления. Если контроллер используется в штатном режиме, то с его помощью производится автоматический запуск ДЭС, изменение параметров нагрузки, синхронизация дизельных электростанций, распределение нагрузки.
Для чего нужна синхронизация дизель-генераторов

Параллельная работа ДЭС и их синхронизация необходима по нескольким причинам. Одной из самых основных является использование оптимальной мощности генератора. Никто не станет спорить о том, что оптимальный режим нагрузки любой дизельной электростанции – 60-80% номинальной нагрузки. Если же нагрузка составляет 25%, то это достаточно критичный режим работы станции – агрегаты изнашиваются значительно быстрее, моторесурс ДЭС снижается, увеличивается потребление топлива, повышается отложение нагара.

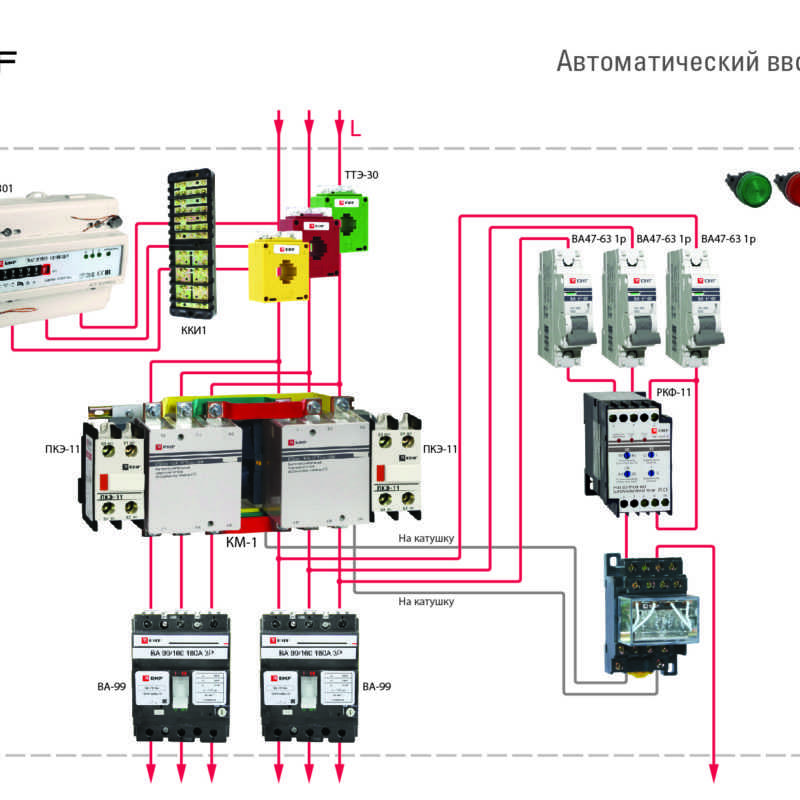

Работа нескольких генераторов в параллельном режиме и их синхронизация применяются для того, чтобы гарантировать  беспрерывное снабжение электропитанием всех объектов. Это особенно важно в тех ситуациях, когда перерывы в работе не допустимы. Не менее важным моментом, который решает синхронизация, является компенсация стартовых пусковых токов. Оптимальным вариантом параллельного ввода резервной линии при помощи щита AVR, который снижает пиковые нагрузки.
Условия параллельного подключения ДЭС

Для того чтобы включить дизель-генератор в распараллеленную систему электроснабжения, необходимо создать условие равенства напряжений и частот на выходе, в том числе одинаковое чередование фаз. Запуск необходимого количества генераторов производится в автоматическом режиме, с обеспечением необходимой заданной мощности. При помощи программируемого контроллера производится запуск необходимого количества генераторов, которые подключаются к общей шине. Распределение нагрузки распределяется согласно номинальной мощности ДЭС.

Потребляемая нагрузка мощности контролируется первой подключенной станцией. Управление производится этой же станцией, если же генератор выходит из строя, то его роль в автоматическом режиме принимает следующая станция.
Достоинства параллельного подключения и синхронизации

Стоит заметить, что применение синхронизации дизельных генераторов позволяет решить массу насущных проблем на предприятии, которые касаются обеспечения непрерывного электроснабжения предприятия. При этом имеется неоспоримых преимуществ параллельного подключения можно отметить:

·         Небольшие габаритные размеры установки. ДЭС небольшой мощности могут быть установлены в контейнеры «Север», и для их перевозки нет необходимости использовать большегрузную спецтехнику и строить специальные здания;

·         Возможность расширения системы до 15-ти ДЭС. Дополнительные генераторы могут быть введены в систему, или же наоборот, выведены из нее по мере необходимости;

·         Универсальность. Система может работать как в комплексе, так и при отдельном подключении генераторов, которые могут быть даже расположены не рядом друг с другом;

·         Надежность. Нагрузка распределяется равномерно, и если из строя выходит один из генераторов, то система не останавливается – все остальные генераторы продолжают полноценно работать;

·         Экономичность. Несколько установок малой мощности стоят на треть дешевле, чем один большой. Цена получается ниже — начиная от  стоимости приобретения и монтажа, заканчивая расходами на топливо. При этом ресурс станции увеличивается за счет равномерного износа всей системы.

По спец.заказу электростанция может быть укомплектована расширенным ЗИПом: спид контроллер с актуатором, магнитный датчик скорости, диоды для генератора, а так же другие запчасти для обслуживания ДГУ.

Методы параллельной работы резервного дизель-генератора

Как подключить дизель-генераторную установку параллельно? За вас отвечает производитель дизельных генераторов мощностью 1000 кВА!



Параллельная работа дизель-генераторных установок означает использование двух или более генераторных установок параллельно. Параллельная работа двух или более генераторных установок может удовлетворить потребность в изменении нагрузки и значительно снизить эксплуатационные расходы генераторных установок. Поэтому на рынке появляется все больший спрос на параллельное соединение генераторных установок.



Во-первых, две генераторные установки, соединенные параллельно, должны соответствовать следующим четырем условиям.



1. Действующее значение и форма волны напряжения генераторной установки должны быть одинаковыми.

2. Фазы напряжения двух генераторов одинаковы.

3. Частота двух генераторных установок одинакова.

4. Чередование фаз двух генераторных установок соответствует.



Во-вторых, в параллельной работе обычно используется квазисинхронный параллельный метод.



Квазисинхронизация — это точный период. Для параллельной работы методом квазисинхронизации блок генератора должен иметь одинаковое напряжение, частоту и фазу. Эти данные можно получить с помощью мониторинга приборной панели агрегата.



В-третьих, если вы хотите использовать квазисинхронный параллельный метод, можете обратиться к приведенным ниже шагам выполнения квазисинхронного параллельного метода.



1. Замкните выключатель нагрузки одной генераторной установки и подайте напряжение на шину, пока другая установка находится в режиме ожидания.

2. Замкните начало того же периода и отрегулируйте скорость объединяемой генераторной установки, чтобы она была равна или близка к синхронной скорости (разница частот с другим блоком в пределах половины цикла).

3. Отрегулируйте напряжение генераторной установки, которую необходимо объединить, чтобы приблизить ее к напряжению другой генераторной установки. Когда частота и напряжение одинаковы, скорость вращения измерителя синхронизации становится все медленнее и медленнее, а индикатор синхронизации включается и выключается.



Когда фаза параллельного устройства совпадает с фазой другого устройства, стрелка измерителя синхронизации указывает среднее положение вверху, а индикатор синхронизации самый темный. Когда разница фаз между объединяемым устройством и другим устройством является наибольшей, индикатор синхронизации указывает на нижнее среднее положение, а лампа синхронизации в это время является самой яркой. Когда стрелка синхронного счетчика вращается по часовой стрелке, это указывает на то, что частота объединяемого генератора выше частоты другого агрегата, и скорость объединяемого генератора должна быть уменьшена. Наоборот, когда стрелка синхронного счетчика вращается против часовой стрелки, скорость генераторной установки, подлежащей параллельной работе, должна увеличиваться.

4. Когда стрелка измерителя синхронизации медленно вращается по часовой стрелке и стрелка приближается к точке синхронизации, немедленно замкните автоматический выключатель блока, подлежащего параллельному включению, чтобы сделать два блока генератора параллельными. Отключите переключатель счетчика синхронизации и соответствующие переключатели синхронизации после параллельной работы.



Наконец, есть четыре преимущества параллельной работы дизель-генераторной установки.

1. Повышение надежности и непрерывности системы электроснабжения. Поскольку несколько блоков подключены к электросети параллельно, напряжение и частота источника питания стабильны и могут выдерживать воздействие больших изменений нагрузки.

2. Более удобное обслуживание. Параллельная работа нескольких блоков позволяет централизованно распределять активную и реактивную нагрузки, а также делает техническое обслуживание и ремонт удобными и своевременными.

3.Более экономичный. В зависимости от размера нагрузки может быть введено в эксплуатацию соответствующее количество малых энергоблоков, чтобы уменьшить потери топлива и масла, вызванные малой нагрузкой мощных агрегатов.

4. В соответствии с потребностями расширения устройство может удовлетворить потребности увеличения нагрузки.



Если вы хотите использовать электроэнергию более гибко и эффективно, вы можете рассмотреть возможность параллельной работы нескольких генераторных установок с помощью параллельного шкафа . Чтобы получить конкретные технические знания о параллельной работе, вы можете позвонить в Dingbo power для консультации по телефону +8613481024441. Генераторная установка, поставляемая Dingbo Power, использует известные марки двигателей, такие как двигатели Yuchai, Cummins, Volvo, Perkins и Weichai. Dingbo Power всегда предлагает энергетические решения, которые помогут вашей карьере.

Генераторные установки с параллельным подключением и разделением нагрузки | Статья + видео

Основы параллельного соединения промышленных генераторов и распределения нагрузки

Установки, использующие несколько генераторов, часто используют их в параллельной конфигурации. Это особенно актуально для критически важных объектов, таких как крупные центры обработки данных и государственные учреждения. Синхронизация — это термин, используемый, когда генераторы работают параллельно. Частота, фаза и напряжение каждого генератора должны совпадать. Это можно проиллюстрировать с помощью синусоиды на осциллографе. Первый шаг к пониманию параллелизма — это понимание основных функций управления генератором. Перейдите к разделу «Параллельная работа генераторных установок», чтобы узнать о преимуществах и подробностях о параллельной работе генераторов.

Для параллельной работы двух или более генераторов обычно должны выполняться и поддерживаться следующие условия:

• Форма волны — Должна быть адекватная синусоида
• Последовательность фаз. Порядок достижения пиков напряжения на синусоидальной форме должен соответствовать

.

• Частота. Время, необходимое для одного положительного и одного отрицательного пика на синусоидальной форме, должно соответствовать

.

• Phase Angle Difference — Разница в фазовом угле между двумя синусоидами не должна превышать установленного значения в трехфазной системе
• Разница амплитуд напряжения — пики синусоидального напряжения должны соответствовать

Когда генераторы работают параллельно, можно использовать множество конфигураций. Наиболее распространенным способом является равномерное распределение нагрузки между генераторами в режиме онлайн. Когда нагрузка увеличивается, все генераторы в равной степени увеличивают количество топлива, чтобы принять нагрузку. При параллельной работе генераторов мощность является аддитивной (2 кВт параллельно с мощностью 2 кВт = 4 кВт).

Избыточность можно получить с помощью параллельных блоков. Избыточность можно рассматривать как резервную копию. Если объекту требуется два генератора для обеспечения резервного питания, третий генератор такой же мощности может быть резервным. Резервный генератор может быть размещен в очереди, в то время как основной генератор выполняет задачи по техническому обслуживанию или ремонту. Кроме того, резервный генератор можно использовать, когда основные генераторы исчерпали свои возможности и требуется дополнительная мощность.

Параллельный генератор

Генераторы, которые обслуживают более высокие потребности в мощности, чаще всего используются в параллельных приложениях. Часто приобретение генератора (генераторов) для удовлетворения неотложных потребностей может вызвать дополнительный уровень сложности. При модернизации существующей системы или разработке новой системы в уравнение можно добавить следующие пункты:

1. Используйте генераторы с одинаковой номинальной нагрузкой, в идеале с одинаковым шагом альтеранотра
2. Избегайте смешивания генераторов, оснащенных параллельным управлением, с генераторами, не оборудованными

.

3. Для генераторов с параллельным управлением избегайте смешивания производителей

Приведенные выше соображения используются при определении того, какие типы генераторов могут работать вместе в параллельной конфигурации. Тем не менее, есть приемы для любого правила. Когда того требуют обстоятельства, можно использовать дополнительное оборудование и системы, чтобы удовлетворить практически любые потребности генератора. Чтобы увидеть пример нагрузочных испытаний одного из наших специалистов по энергетике четырех генераторов мощностью 500 кВт для клиента, посмотрите видео.

Параллельные генераторы без расширенного управления

Старые генераторы, которые были разработаны без параллельного аппаратного и программного обеспечения, все еще могут быть представлены на арене параллельных вычислений. Эти генераторы могут обеспечить необходимую мощность, но им необходимо аппаратное обеспечение с программным обеспечением для установления связи друг с другом.

Первым разработанным методом было параллельное подключение генераторов вручную с помощью конфигурации распределительного щита. Это требует, чтобы оператор выполнял задачу параллельного подключения всякий раз, когда генератор подключается к сети или отключается от работы. Если генератор выходит из строя, оператор должен подключить резервный генератор к сети. Для этого главный пульт управления должен находиться под присмотром во время всех параллельных операций. Когда встречный генератор удовлетворяет всем параметрам, он включается, так как работающий генератор отключается. Оператор должен включать и выключать переключатели одновременно, иначе встречный генератор отключится.

Генераторы без расширенного управления параллельной работой в основном считаются аналоговыми устройствами. Технологические достижения в области параллельного управления распределительными устройствами позволяют выполнять функции автоматического параллельного включения генераторов при сбоях в электроснабжении. Каждый генератор имеет независимый контроллер, который подчиняется главному контроллеру. Главный контроллер выполняет параллельные задачи для системы. Аналоговые технологии взаимодействуют с цифровыми элементами управления для обеспечения наилучшего возможного автоматизированного управления. Перейдите на сайт Kinsley для получения дополнительной информации об этих панелях стилей.

Генераторы с возможностью параллельного подключения

Сегодня генераторы производятся с установленным аппаратным и программным обеспечением для обеспечения возможности параллельной работы. Каждый производитель генераторов предлагает различные аппаратные и программные пакеты для параллельного подключения. Доступны модели как со звукоизоляцией, так и с полозьями для внутреннего и наружного применения. Производители разрабатывают параллельные системы для работы с подобными системами. Во избежание трудностей при использовании систем параллельного подключения, поставляемых производителем, рекомендуется использовать один и тот же генератор во всей линейке.

Система Cummins PowerCommand Control (PCC) использует модуль управления двигателем (ECM) для управления функциями двигателя и мониторинга. Контроллер генераторной установки отвечает за параллельное подключение, защиту генераторной установки, регулирование напряжения, распределение нагрузки и мониторинг генератора. Панель пользовательского интерфейса (HMI) обеспечивает пользовательский интерфейс, ввод конфигураций и настроек, мониторинг аварийных сигналов, функции запуска/остановки генератора и ручное параллельное управление. Контроллер генераторной установки, ECM и HMI подключены и обмениваются данными через сеть передачи данных.

Эти генераторы могут быть подключены с цифровым главным блоком управления или без него. Установки, параллельно работающие с минимальным количеством генераторов, не могут использовать концепцию главного блока. Генераторы без цифрового главного управления могут:

• Параллельно друг другу
• Выполнение функций запроса нагрузки
• Одиночный генератор может синхронизироваться с сетью для операций базовой нагрузки и снижения пиковой нагрузки
• Одиночная система сброса нагрузки

Крупные объекты, на которых работает много генераторов, часто требуют настройки главной панели управления. Главная панель управления обменивается данными с каждым генератором через соединение с частью ЧМИ параллельного контроллера. Эта конфигурация необходима, когда:

• Синхронизация нескольких генераторных установок с коммунальным предприятием или несколькими источниками коммунальных услуг
• Операции по управлению нагрузкой и мощностью
• Системный мониторинг и управление
• Работа сложных систем

Резервное питание, необходимое объекту или комплексу, определяет тип генераторов и стиль используемой системы. Все основные производители генераторов предлагают свои системы управления. Благодаря большому выбору параллельных распределительных устройств мы можем модернизировать существующие аналоговые или цифровые системы параллельного управления. Как всегда, мы рекомендуем работать только с опытными техническими специалистами или коммерческими подрядчиками, когда речь идет об электричестве.
