Распределительное устройство (РУ) — электроустановка, служащая для приёма и распределения электрической энергии одного класса напряжения.

Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения.

Содержание 1 Классификация 1.1 По месту расположения 1.2 По выполнению секционирования 1.2.1 РУ с одной секцией сборных шин (без секционирования) 1.2.2 РУ с двумя и более секциями 1.2.3 РУ с секционированием сборных шин и обходным устройством 1.3 По числу систем сборных шин 1.3.1 С одной системой сборных шин 1.3.2 С двумя системами сборных шин 1.4 По структуре схемы 1.4.1 Радиального типа 1.4. 2 Кольцевого типа 2 Открытое распределительное устройство (ОРУ) 2.1 Конструктивные особенности 2.2 Преимущества 2.3 Недостатки 3 Закрытое распределительное устройство (ЗРУ) 3.1 Область применения 3.2 Устройство КРУ 4 См. также 5 Источники 6 Ссылки

Классификация

По месту расположения

• Открытые распределительные устройства (ОРУ) — распределительные устройства, у которых силовые проводники располагаются на открытом воздухе без защиты от воздействия окружающей среды. Обычно в виде ОРУ выполняются распределительные устройства на напряжение от 27,5 кB.
• Закрытые распределительные устройства (ЗРУ) — распределительные устройства, оборудование которых устанавливается в закрытых помещениях, либо защищено от контакта с окружающей средой специальными кожухами (в т. ч. в шкафах наружного исполнения КРУН). Обычно такие распределительные устройства применяют на напряжения до 35 кB. В ряде случаев необходимо применение ЗРУ и на более высоких напряжениях (серийно выпускается оборудование на напряжение до 800 кВ). Применение ЗРУ высоких напряжений обоснованно: в местности с агрессивной средой (морской воздух, повышенное запыление), холодным климатом, при строительстве в стесненных условиях, в городских условиях для снижения уровня шума и для архитектурной эстетичности.

По выполнению секционирования

Схема РУ с одной секцией сборных шин

РУ с одной секцией сборных шин (без секционирования)

К преимуществам такого РУ можно отнести простоту и низкую себестоимость.

К основным недостаткам относятся неудобства в эксплуатации, из-за которых такая система не получила широкого применения:

• Профилактический ремонт любого элемента РУ должен сопровождаться отключением всего РУ — а значит лишением всех питающихся от РУ потребителей электроэнергии.
• Авария на сборных шинах так же выводит из строя всё РУ.

РУ с двумя и более секциями

Схема РУ с двумя секциями сборных шин

Такие РУ выполняются в виде нескольких секций, каждая из которых имеет своё питание и свою нагрузку, соединённых между собой секционными выключателями. На станциях секционный выключатель обычно замкнут, из-за необходимости параллельной работы генераторов. В случае повреждения на одной из секций секционный выключатель отключается, отсекая повреждённую секцию от РУ. В случае аварии на самом секционном выключателе из строя выходят обе секции, но вероятность такого повреждения относительно мала. На низковольтных РУ (6-10кВ) секционный выключатель обычно оставляют отключённым, так что связанные между собой секции работают независимо друг от друга. В случае если по каким-либо причинам питание одной из секций пропадёт, сработает устройство АВР, которое отключит вводной выключатель секции и включит секционный выключатель. Потребители секции с отключённым питанием будут получать электроэнергию от питания смежной секции через секционный выключатель. Подобная система используется в РУ 6 — 35 кВ подстанций и 6 — 10 кВ станций типа ТЭЦ.

РУ с секционированием сборных шин и обходным устройством

Схема РУ с двумя секциями сборных шин и обходным устройством

Простое секционирование не решает проблемы планового ремонта отдельных выключателей секции. В случае если необходимо провести ремонт или замену выключателя любого отходящего присоединения, приходится отключать всю секцию, что в некоторых случаях недопустимо. Для решения проблемы используется обходное устройство. Обходное устройство представляет собой один или два обходных выключателя на две секции, обходные разъединители и обходную систему шин. Обходную систему шин подключают через обходные разъединители к разъединителям выключателей присоединений с противоположной от основной системы шин стороны. В случае, когда необходимо провести плановый ремонт или замену какого-либо выключателя, включают обходной выключатель, включают соответствующий нужному выключателю обходной разъединитель, затем ремонтируемый выключатель вместе с его разъединителями отключают. Теперь питание отходящего присоединения осуществляется через обходной выключатель. Подобные системы получили распространение в РУ на напряжении 110—220 кВ.

По числу систем сборных шин

С одной системой сборных шин

К этим РУ относятся описанные выше.

С двумя системами сборных шин

Подобное РУ похоже по устройству на РУ с секционированием сборных шин и обходным устройством, но, в отличие от него, обходная система шин используется как рабочая, нагрузки на систему распределяют между обеими системами шин. Это делается для повышения надёжности электроснабжения. Отсутствие питания на одной из систем шин допускается только временно, пока ведутся ремонтные работы на другой системе шины.

К достоинствам этой системы относятся:

• Возможность планового ремонта любой системы шин, без вывода из эксплуатации всего РУ.
• Возможность разделения системы на две части, для повышения надёжности электроснабжения.
• Возможность ограничения тока короткого замыкания

К основным недостаткам следует отнести:

• Сложность схемы
• Увеличение вероятности повреждений на сборных шинах из-за частых переключений разъединителей.

Наибольшее распространение система получила в РУ на напряжение 110—220 кВ

По структуре схемы

ОРУ Северо-западной ТЭЦ

Радиального типа

Этому типу присущи следующие признаки:

• Источники энергии и присоединения сходятся на сборных шинах, поэтому авария на шинах приводит к выводу всей секции (или всей системы)
• Вывод из эксплуатации одного выключателя из присоединения приводит к отключению соответствующего присоединения.
• Разъединители кроме своей основной функции (изоляция отключенных элементов от РУ), участвуют в изменениях схемы (например, ввод обходных выключателей), что снижает надёжность системы.

Кольцевого типа

Кольцевой тип схемы отличается следующими признаками:

• Схема выполнена в виде кольца с ответвлениями присоединений и подводов питания
• Отключение каждого присоединения осуществляется двумя или тремя выключателями.
• Отключение одного выключателя никак не отражается на питании присоединений
• При повреждениях (КЗ или отключениях) на РУ, выходит из строя лишь незначительная часть системы.
• Разъединители выполняют только основную функцию — изолируют выведенный из эксплуатации элемент.
• Кольцевые схемы удобнее радиальных в плане развития системы и добавления новых элементов в систему.

Открытое распределительное устройство (ОРУ)

Масляный выключатель в ОРУ

ОРУ 110 кВ с жесткой ошиновкой

Конструктивные особенности

Открытое распределительное устройство (ОРУ) — распределительное устройство, оборудование которого располагается на открытом воздухе. Все элементы ОРУ размещаются на бетонных или металлических основаниях. Расстояния между элементами выбираются согласно ПУЭ. На напряжении 110 кВ и выше под устройствами, которые используют для работы масло (масляные трансформаторы, выключатели, реакторы) создаются маслоприемники — заполненные гравием углубления. Эта мера направлена на снижение вероятности возникновения пожара и уменьшение повреждений при аварии на таких устройствах.

Сборные шины ОРУ могут выполняться как в виде жёстких труб, так и в виде гибких проводов. Жёсткие трубы крепятся на стойках с помощью опорных изоляторов, а гибкие подвешиваются на порталы с помощью подвесных изоляторов.

Территория, на которой располагается ОРУ, в обязательном порядке огораживается.

Преимущества

• ОРУ позволяют использовать сколь угодно большие электрические устройства, чем, собственно, и обусловлено их применение на высоких классах напряжений.
• Изготовление ОРУ не требует дополнительных затрат на строительство помещений.
• ОРУ удобнее ЗРУ в плане расширения и модернизации
• Возможно визуальное наблюдение всех аппаратов ОРУ

Недостатки

• Эксплуатация ОРУ затруднена в неблагоприятных климатических условиях, кроме того, окружающая среда сильнее воздействует на элементы ОРУ, что приводит к их раннему износу.
• ОРУ занимают намного больше места, чем ЗРУ.

Закрытое распределительное устройство (ЗРУ)

Одиночная элегазовая ячейка 110 кВ ABB PASS M0

В некоторых случаях для ЗРУ используется то же оборудование, что и для ОРУ, но с размещением внутри закрытого помещения. Типичный класс напряжения: 35…110 кВ, реже 220 кВ. ЗРУ такого типа имеют мало преимуществ по сравнению с ОРУ, поэтому используются редко. Более практично применение для ЗРУ специального оборудования.

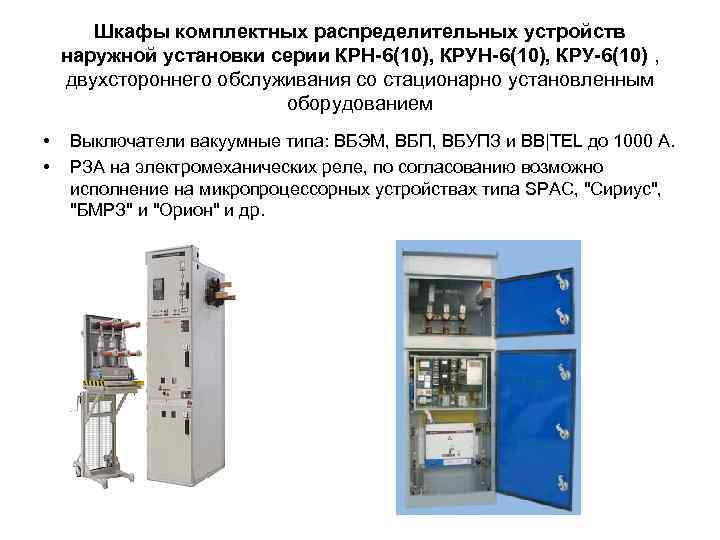

Комплектное распределительное устройство (КРУ) — распределительное устройство, собранное из типовых унифицированных блоков (т. н. ячеек) высокой степени готовности, собранных в заводских условиях. На напряжении до 35 кВ ячейки изготовляют в виде шкафов, соединяемых боковыми стенками в общий ряд. В таких шкафах элементы с напряжением до 1 кВ выполняют проводами в твердой изоляции, а элементы от 1 до 35 кВ — проводниками с воздушной изоляцией.

Для напряжений выше 35 кВ воздушная изоляция не применима, поэтому элементы, находящиеся под высоким напряжением помещают в герметичные камеры, заполненные элегазом. Ячейки с элегазовыми камерами имеют сложную конструкцию, внешне похожую на сеть трубопроводов. КРУ с элегазовой изоляцией сокращённо обозначают КРУЭ.

Шкаф СЭЩ-70

КРУ-2008Н производства ОАО «МЭЛ»

Камеры КСО

Область применения

Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.

Среди шкафов КРУ, отдельно выделяют камеры сборные одностороннего обслуживания (КСО). Одностороннее обслуживание позволяет ставить КСО непосредственно к стене или задними стенками друг к другу, что позволяет экономить место (важно в условиях высокой плотности городской застройки).

Устройство КРУ

Как правило, шкаф КРУ разделён на 4 основных отсека: 3 высоковольтных — кабельный отсек (ввода или линии), отсек выключателя и отсек сборных шин и 1 низковольтный — релейный шкаф.

• В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники. На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.
• В отсеке выключателя (4) располагается силовой выключатель или другое высоковольтное оборудование (разъединительные контакты, предохранители, ТН). Чаще всего в КРУ это оборудование размещается на выкатном или выдвижном элементе.
• В отсеке сборных шин (6) располагаются силовые шины (8), соединяющие шкафы секции РУ.
• Отсек ввода (5) служит для размещения кабельной разделки, измерительных трансформаторов тока (7) , трансформаторов напряжения, ОПН.

См. также

• Вводно-распределительное устройство
• Главный распределительный щит

Источники

• ПУЭ
• Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — М.: Энергоатомиздат, 1987.
• Неклепаев Б. Н., Крючков И. С. Электрическая часть станций и подстанций. — М.: Энергоатомиздат, 1989.

Ссылки

• Магистральные и распределительные шинопроводы
• Расцепители автоматического выключателя

Распределительное устройство | это.

.. Что такое Распределительное устройство?

ОРУ

Распределительное устройство (РУ) — электроустановка, служащая для приёма и распределения электрической энергии одного класса напряжения.

Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения.

Содержание 1 Классификация 1.1 По месту расположения 1.2 По выполнению секционирования 1.2.1 РУ с одной секцией сборных шин (без секционирования) 1.2.2 РУ с двумя и более секциями 1.2.3 РУ с секционированием сборных шин и обходным устройством 1.3 По числу систем сборных шин 1.3.1 С одной системой сборных шин 1.3.2 С двумя системами сборных шин 1.4 По структуре схемы 1.4.1 Радиального типа 1.4.2 Кольцевого типа 2 Открытое распределительное устройство (ОРУ) 2. 1 Конструктивные особенности 2.2 Преимущества 2.3 Недостатки 3 Закрытое распределительное устройство (ЗРУ) 3.1 Область применения 3.2 Устройство КРУ 4 См. также 5 Источники 6 Ссылки

Классификация

По месту расположения

• Открытые распределительные устройства (ОРУ) — распределительные устройства, у которых силовые проводники располагаются на открытом воздухе без защиты от воздействия окружающей среды. Обычно в виде ОРУ выполняются распределительные устройства на напряжение от 27,5 кB.
• Закрытые распределительные устройства (ЗРУ) — распределительные устройства, оборудование которых устанавливается в закрытых помещениях, либо защищено от контакта с окружающей средой специальными кожухами (в т. ч. в шкафах наружного исполнения КРУН). Обычно такие распределительные устройства применяют на напряжения до 35 кB. В ряде случаев необходимо применение ЗРУ и на более высоких напряжениях (серийно выпускается оборудование на напряжение до 800 кВ). Применение ЗРУ высоких напряжений обоснованно: в местности с агрессивной средой (морской воздух, повышенное запыление), холодным климатом, при строительстве в стесненных условиях, в городских условиях для снижения уровня шума и для архитектурной эстетичности.

По выполнению секционирования

Схема РУ с одной секцией сборных шин

РУ с одной секцией сборных шин (без секционирования)

К преимуществам такого РУ можно отнести простоту и низкую себестоимость.

К основным недостаткам относятся неудобства в эксплуатации, из-за которых такая система не получила широкого применения:

• Профилактический ремонт любого элемента РУ должен сопровождаться отключением всего РУ — а значит лишением всех питающихся от РУ потребителей электроэнергии.
• Авария на сборных шинах так же выводит из строя всё РУ.

РУ с двумя и более секциями

Схема РУ с двумя секциями сборных шин

Такие РУ выполняются в виде нескольких секций, каждая из которых имеет своё питание и свою нагрузку, соединённых между собой секционными выключателями. На станциях секционный выключатель обычно замкнут, из-за необходимости параллельной работы генераторов. В случае повреждения на одной из секций секционный выключатель отключается, отсекая повреждённую секцию от РУ. В случае аварии на самом секционном выключателе из строя выходят обе секции, но вероятность такого повреждения относительно мала. На низковольтных РУ (6-10кВ) секционный выключатель обычно оставляют отключённым, так что связанные между собой секции работают независимо друг от друга. В случае если по каким-либо причинам питание одной из секций пропадёт, сработает устройство АВР, которое отключит вводной выключатель секции и включит секционный выключатель. Потребители секции с отключённым питанием будут получать электроэнергию от питания смежной секции через секционный выключатель. Подобная система используется в РУ 6 — 35 кВ подстанций и 6 — 10 кВ станций типа ТЭЦ.

РУ с секционированием сборных шин и обходным устройством

Схема РУ с двумя секциями сборных шин и обходным устройством

Простое секционирование не решает проблемы планового ремонта отдельных выключателей секции. В случае если необходимо провести ремонт или замену выключателя любого отходящего присоединения, приходится отключать всю секцию, что в некоторых случаях недопустимо. Для решения проблемы используется обходное устройство. Обходное устройство представляет собой один или два обходных выключателя на две секции, обходные разъединители и обходную систему шин. Обходную систему шин подключают через обходные разъединители к разъединителям выключателей присоединений с противоположной от основной системы шин стороны. В случае, когда необходимо провести плановый ремонт или замену какого-либо выключателя, включают обходной выключатель, включают соответствующий нужному выключателю обходной разъединитель, затем ремонтируемый выключатель вместе с его разъединителями отключают. Теперь питание отходящего присоединения осуществляется через обходной выключатель. Подобные системы получили распространение в РУ на напряжении 110—220 кВ.

По числу систем сборных шин

С одной системой сборных шин

К этим РУ относятся описанные выше.

С двумя системами сборных шин

Подобное РУ похоже по устройству на РУ с секционированием сборных шин и обходным устройством, но, в отличие от него, обходная система шин используется как рабочая, нагрузки на систему распределяют между обеими системами шин. Это делается для повышения надёжности электроснабжения. Отсутствие питания на одной из систем шин допускается только временно, пока ведутся ремонтные работы на другой системе шины.

К достоинствам этой системы относятся:

• Возможность планового ремонта любой системы шин, без вывода из эксплуатации всего РУ.
• Возможность разделения системы на две части, для повышения надёжности электроснабжения.
• Возможность ограничения тока короткого замыкания

К основным недостаткам следует отнести:

• Сложность схемы
• Увеличение вероятности повреждений на сборных шинах из-за частых переключений разъединителей.

Наибольшее распространение система получила в РУ на напряжение 110—220 кВ

По структуре схемы

ОРУ Северо-западной ТЭЦ

Радиального типа

Этому типу присущи следующие признаки:

• Источники энергии и присоединения сходятся на сборных шинах, поэтому авария на шинах приводит к выводу всей секции (или всей системы)
• Вывод из эксплуатации одного выключателя из присоединения приводит к отключению соответствующего присоединения.
• Разъединители кроме своей основной функции (изоляция отключенных элементов от РУ), участвуют в изменениях схемы (например, ввод обходных выключателей), что снижает надёжность системы.

Кольцевого типа

Кольцевой тип схемы отличается следующими признаками:

• Схема выполнена в виде кольца с ответвлениями присоединений и подводов питания
• Отключение каждого присоединения осуществляется двумя или тремя выключателями.
• Отключение одного выключателя никак не отражается на питании присоединений
• При повреждениях (КЗ или отключениях) на РУ, выходит из строя лишь незначительная часть системы.
• Разъединители выполняют только основную функцию — изолируют выведенный из эксплуатации элемент.
• Кольцевые схемы удобнее радиальных в плане развития системы и добавления новых элементов в систему.

Открытое распределительное устройство (ОРУ)

Масляный выключатель в ОРУ

ОРУ 110 кВ с жесткой ошиновкой

Конструктивные особенности

Открытое распределительное устройство (ОРУ) — распределительное устройство, оборудование которого располагается на открытом воздухе. Все элементы ОРУ размещаются на бетонных или металлических основаниях. Расстояния между элементами выбираются согласно ПУЭ. На напряжении 110 кВ и выше под устройствами, которые используют для работы масло (масляные трансформаторы, выключатели, реакторы) создаются маслоприемники — заполненные гравием углубления. Эта мера направлена на снижение вероятности возникновения пожара и уменьшение повреждений при аварии на таких устройствах.

Сборные шины ОРУ могут выполняться как в виде жёстких труб, так и в виде гибких проводов. Жёсткие трубы крепятся на стойках с помощью опорных изоляторов, а гибкие подвешиваются на порталы с помощью подвесных изоляторов.

Территория, на которой располагается ОРУ, в обязательном порядке огораживается.

Преимущества

• ОРУ позволяют использовать сколь угодно большие электрические устройства, чем, собственно, и обусловлено их применение на высоких классах напряжений.
• Изготовление ОРУ не требует дополнительных затрат на строительство помещений.
• ОРУ удобнее ЗРУ в плане расширения и модернизации
• Возможно визуальное наблюдение всех аппаратов ОРУ

Недостатки

• Эксплуатация ОРУ затруднена в неблагоприятных климатических условиях, кроме того, окружающая среда сильнее воздействует на элементы ОРУ, что приводит к их раннему износу.
• ОРУ занимают намного больше места, чем ЗРУ.

Закрытое распределительное устройство (ЗРУ)

Одиночная элегазовая ячейка 110 кВ ABB PASS M0

В некоторых случаях для ЗРУ используется то же оборудование, что и для ОРУ, но с размещением внутри закрытого помещения. Типичный класс напряжения: 35…110 кВ, реже 220 кВ. ЗРУ такого типа имеют мало преимуществ по сравнению с ОРУ, поэтому используются редко. Более практично применение для ЗРУ специального оборудования.

Комплектное распределительное устройство (КРУ) — распределительное устройство, собранное из типовых унифицированных блоков (т. н. ячеек) высокой степени готовности, собранных в заводских условиях. На напряжении до 35 кВ ячейки изготовляют в виде шкафов, соединяемых боковыми стенками в общий ряд. В таких шкафах элементы с напряжением до 1 кВ выполняют проводами в твердой изоляции, а элементы от 1 до 35 кВ — проводниками с воздушной изоляцией.

Для напряжений выше 35 кВ воздушная изоляция не применима, поэтому элементы, находящиеся под высоким напряжением помещают в герметичные камеры, заполненные элегазом. Ячейки с элегазовыми камерами имеют сложную конструкцию, внешне похожую на сеть трубопроводов. КРУ с элегазовой изоляцией сокращённо обозначают КРУЭ.

Шкаф СЭЩ-70

КРУ-2008Н производства ОАО «МЭЛ»

Камеры КСО

Область применения

Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.

Среди шкафов КРУ, отдельно выделяют камеры сборные одностороннего обслуживания (КСО). Одностороннее обслуживание позволяет ставить КСО непосредственно к стене или задними стенками друг к другу, что позволяет экономить место (важно в условиях высокой плотности городской застройки).

Устройство КРУ

Как правило, шкаф КРУ разделён на 4 основных отсека: 3 высоковольтных — кабельный отсек (ввода или линии), отсек выключателя и отсек сборных шин и 1 низковольтный — релейный шкаф.

• В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники. На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.
• В отсеке выключателя (4) располагается силовой выключатель или другое высоковольтное оборудование (разъединительные контакты, предохранители, ТН). Чаще всего в КРУ это оборудование размещается на выкатном или выдвижном элементе.
• В отсеке сборных шин (6) располагаются силовые шины (8), соединяющие шкафы секции РУ.
• Отсек ввода (5) служит для размещения кабельной разделки, измерительных трансформаторов тока (7) , трансформаторов напряжения, ОПН.

См. также

• Вводно-распределительное устройство
• Главный распределительный щит

Источники

• ПУЭ
• Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — М.: Энергоатомиздат, 1987.
• Неклепаев Б. Н., Крючков И. С. Электрическая часть станций и подстанций. — М.: Энергоатомиздат, 1989.

Ссылки

• Магистральные и распределительные шинопроводы
• Расцепители автоматического выключателя

Что такое распределительное устройство? — Определение, функции, классификации и многое другое

Что такое распределительное устройство? Подумайте о панели управления, которая распределяет и контролирует питание, одновременно защищая цепи. Он очень похож на щиты в том смысле, что он также состоит из OCPD (устройств защиты от перегрузки по току), контроллеров и переключателей, размещенных в закрытом, хорошо вентилируемом блоке.

Распределительное устройство крупнее по многим параметрам и используется в основном в приложениях высокого и среднего напряжения, обычных в коммерческих и промышленных условиях. Например, распределительные устройства среднего напряжения рассчитаны на напряжение до 35 кВ и 4000 А, по сравнению с щитами, рассчитанными на максимальное напряжение 600 В и 1200 А. Распределительное устройство высокого напряжения расширяет эти границы.

Читайте дальше, чтобы узнать, что такое панель распределительного устройства.

Содержание

• Определение распределительного устройства
• Выключатели и отсеки распределительного устройства
• Каковы функции распределительного устройства?
• Основные компоненты и оборудование распределительного устройства
  • 1. Силовые проводники
  • 2. Системы управления
• Эволюция распределительного устройства
• Основные характеристики
  • 1. Быстрое управление
  • 2. Полная надежность
  • 3. Ручное управление положением
  • 4. Абсолютно определенная дискриминация
• Классификации переходов
  • 1. Низкое напряжение Switchgear
  • 2. Средний напряжение Switch Degear
  • .
  • Часто задаваемые вопросы
  • Заключение

  Определение распределительного устройства

  С точки зрения непрофессионала, лучшее значение распределительного устройства, которое я могу дать, состоит в том, что это версия щитов, распределительных щитов и центров нагрузки для тяжелых условий эксплуатации. Таким образом, они используются для защиты цепей от токов короткого замыкания и управления распределением мощности в более широком масштабе.

  Фактически, если мы сравним распределительное устройство и распределительный щит, которые, по сути, стоят рядом друг с другом в иерархии защиты от перегрузки по току, первое явно выдерживает большее напряжение, чем второе. Разницы и близко нет, так как распределительный щит едва достигает 1 кВ по мощности.

  Стандартное распределительное устройство обычно состоит из ряда блоков, конструкций или, по отдельности, ячейки распределительного устройства. Каждый металлический корпус содержит коммутационные устройства, панели управления и устройства защиты от перегрузки по току, такие как предохранители, разъединители и автоматические выключатели.

  Поскольку они покрыты металлом и, таким образом, изолированы, при возникновении неисправности или перегрузки в цепи это не повлияет на другие блоки, даже если они являются частью линии распределительного устройства или сети электропитания.

  Отвечает на вопрос «Как работает распределительное устройство при защите цепей?» на базовом уровне, но все же стоит знать его различные типы, функции, особенности, эволюцию и многое другое, чтобы полностью определить распределительное устройство, поэтому продолжайте читать.

  Распределительные автоматические выключатели и отсеки

  В каждом электрическом распределительном устройстве имеется автоматический выключатель распределительного устройства, тип которого может варьироваться (например, миниатюрные автоматические выключатели, MCCB, защита от утечки на землю и т. д.) в зависимости от требований. Каждый из них прикреплен к соответствующей шине и обслуживается соответствующим проводом.

  Распределительные устройства предназначены для обслуживания, поэтому их начальная стоимость обычно выше. Еще одним выдающимся качеством их выключателей является то, что их можно снять (т. е. выкатить), но они все равно будут находиться под напряжением. Обратите внимание, что не все из них являются выкатными, как в случае распределительных устройств в металлическом корпусе (МЭИС).

  Распределительные устройства с металлическим покрытием имеют специальные отсеки для выключателей, так же как и отсеки для сборных шин, переключателей и кабелей.

  В распределительном устройстве среднего напряжения есть даже отдельный низковольтный отсек, что подчеркивает более сложный характер распределительных устройств по сравнению с другими электрическими панелями.

  Каковы функции распределительного устройства?

  Распределительное устройство надежно применяется в энергосистемах, ориентированных на торговлю и промышленность, благодаря следующим функциям:

  • Он отвечает за подачу электроэнергии в заданную область, обычно расположенную на большом расстоянии или имеющую множество отдельных структур, таких как университетский городок.
  • Защищает от проблем с электричеством, таких как перегрузка и короткое замыкание, так же, как и стандартная панель управления. Короче говоря, это обеспечивает лучшую безопасность.
  • Обычный электрический блок распределительного устройства позволяет работать с более высокими напряжениями и токами, предоставляя при этом свободу контролировать распределение электроэнергии на объекте. Его использование можно дополнительно разделить в зависимости от отрасли, использующей силовые распределительные устройства.
  • Например, на водоочистных сооружениях он часто используется для простого включения и выключения больших двигателей.
  • На электростанциях и атомных станциях главное распределительное устройство — это все, что вам нужно, чтобы решить, какие нагрузки включать и выключать.
  • В строительстве инженер по распределительному устройству будет планировать схему распределительного устройства, отображая, как он или она будет подавать и контролировать поток энергии для освещения и инструментов в различных областях в зависимости от их потребности в энергии.
  • В здании распределительного устройства или на подстанции вы можете свободно управлять и отключать электрооборудование и нагрузки благодаря отдельным разъединителям, имеющимся в каждом блоке.

  Этот уровень контроля гарантирует, что вы сможете эффективно выполнить аварийное отключение питания.

  В целом, это приводит к лучшей организации мощных источников питания, с которыми иначе было бы сложно справиться.

  Основные компоненты и оборудование распределительных устройств

  Подобно обычному центру нагрузки, распределительное устройство состоит из различных переключателей, автоматических выключателей, контроллера или трансформатора и предохранителей. Тем не менее, более широкий диапазон распределительных устройств требует подкатегории для упрощения поиска следующим образом:

  1. Силовые проводники

  Автоматические выключатели, разрядники перенапряжения, переключатели и предохранители с соответствующими проводниками подпадают под эту категорию. Они защищают схему различными способами, в основном в зависимости от того, как они спроектированы.

  • Выключатели и предохранители просто необходимы, поскольку они способны защитить от короткого замыкания, в отличие от большинства защитных устройств. Выключатель срабатывает либо автоматически, либо вручную, и обычно первое происходит в случае обнаружения неисправности.

  Предохранитель, с другой стороны, перегорает и отключает цепь при обнаружении ненормального тока, проходящего через нее. Впоследствии его необходимо заменить, в отличие от выключателя, который можно сбросить.

  • Ограничители перенапряжений, устанавливаемые как в домах, так и на подстанциях, способны отводить или контролировать импульсные токи (например, в случае удара молнии).
  • Выключатели могут быть воздушными, масляными или разъединительными. Благодаря надежной коммутационной работе первые два позволяют размыкать или замыкать электрические цепи при нормальной нагрузке и при возникновении короткого замыкания, подчеркивая их универсальность.
  • Разъединители представляют собой электрические разъединители без нагрузки, которые чаще используются в условиях холостого хода (т. е. отсутствия тока). Вы можете просто задействовать их, если необходимо изолировать поврежденные электрические устройства или отключить распределительное устройство для проведения технического обслуживания.

  2. Системы управления

  Это устройства контроля и управления распределительного устройства.

  • Распределительные устройства, такие как трансформатор напряжения и трансформатор тока, позволяют оптимально управлять распределительным устройством и могут также использоваться для учета. Они оба могут уменьшать значения тока и напряжения, чтобы OCPD могли их обнаружить. Распределительное устройство и трансформатор могут быть размещены в одном корпусе.
  • Защитные реле также сгруппированы в системы управления, поскольку они отвечают за срабатывание механизма отключения автоматических выключателей. В настоящее время более продвинутые параметры имеют возможность самодиагностики, которая позволяет пользователям выполнять оперативные действия по устранению неполадок. Некоторые даже включают регулировку напряжения, которая активно поддерживает напряжение на заданном уровне.
  • Распределительные устройства среднего напряжения комплектуются автоматическими повторными включениями, которые позволяют быстро восстановить работоспособность энергосистемы после неисправности в электросети.

  Эволюция распределительного устройства

  Электрическое распределительное устройство старше, чем вы думаете. В конце концов, это неотъемлемая часть первого генератора, использовавшегося самыми ранними центральными электростанциями.

  Он настолько надежен, что претерпел существенные изменения на протяжении многих лет с момента его создания. По мере того, как компании внедряли инновации, менялись способы и места установки распределительных устройств, а также электрооборудование, выключатели и изоляционные материалы.

  Раньше их крепили на стены. Первое диэлектрическое распределительное устройство первоначально использовало воздух в качестве изоляции.

  Неизбежно, масляные автоматические выключатели заменили воздушные автоматические выключатели. Затем в 1970-х годах появились вакуумные автоматические выключатели, а также элегазовые и воздушные выключатели, которые с тех пор стали предпочтительным выбором благодаря их способности выдерживать более высокие напряжения и токи.

  Современное распределительное устройство в металлическом корпусе официально дебютировало в начале 20-го века. Даже сейчас внедряются свежие инновации для удовлетворения постоянно растущих потребностей в электроэнергии.

  Основные характеристики

  Эти вопросы обычно задают при тестировании MCQ распределительного устройства. Если вы изучаете электротехнику, вам следует ознакомиться со следующими основными характеристиками распределительного устройства в сборе:

  1. Быстрота работы

  Оно должно решать проблемы с электричеством без задержек. В противном случае короткие замыкания, неисправности и перегрузки приведут к повреждению жизненно важного электрического оборудования и компонентов энергосистемы (например, трансформаторов, генераторов и т. д.).

  2. Абсолютная надежность

  Компании должны довольствоваться не чем иным, как наиболее подходящим распределительным устройством, которое сможет безопасно удовлетворить их потребности в электроэнергии. Надежные рабочие характеристики означают, что он должен быть в состоянии выполнять все функции, указанные выше, с относительной легкостью.

  3. Приспособление для ручного управления

  Вы должны иметь возможность отправиться в комнату с распределительным устройством и выполнить операцию, необходимую для решения любой проблемы с электричеством.

  4. Абсолютно определенная дискриминация

  Распределительное устройство предназначено для предотвращения перебоев в системе электроснабжения даже в случае неисправности или короткого замыкания. Он должен быть в состоянии поддерживать это, имея возможность точно определить и изолировать раздел, затронутый проблемой.

  Классификация распределительных устройств

  Три основных типа распределительных устройств на подстанциях включают:

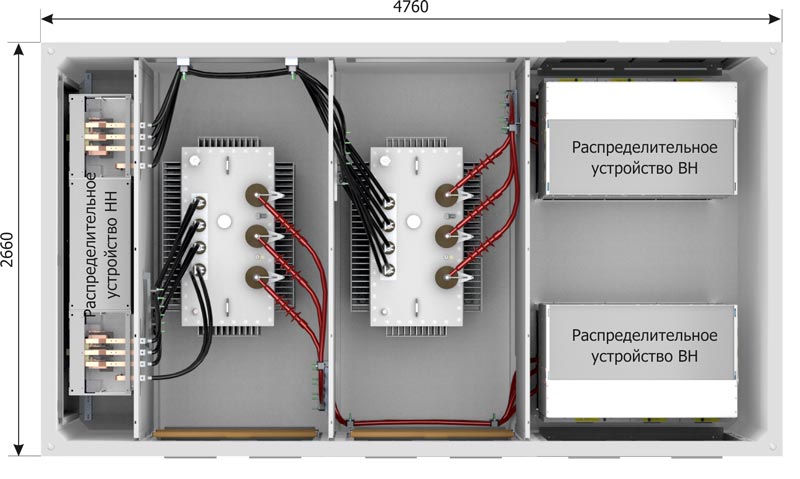

  1. Распределительное устройство низкого напряжения силовой трансформатор, образующий базовую подстанцию.

  Обычно трехфазное, это распределительное устройство имеет максимальный ток 6000 А, что все же намного больше, чем может выдержать средняя домашняя главная панель.

  Распределительное устройство низкого напряжения часто действует как фидер к распределительным щитам низкого напряжения и другим фидерным цепям. В нем также отсутствуют некоторые компоненты и отсеки, имеющиеся в распределительном устройстве среднего напряжения, как вы узнаете ниже.

  2. Распределительное устройство среднего напряжения

  Возможно, это самый популярный тип распределительного устройства. Модели среднего напряжения, предлагаемые такими компаниями, как Eaton, могут управлять напряжением до 35 кВ с потолком 4000 А.

  Распределительные устройства среднего напряжения можно разделить на следующие подкатегории: в металлическом корпусе, в металлическом корпусе, сводчатые, дугостойкие, монтируемые на подушке и компактные. Каждый из них имеет уникальные преимущества.

  • Например, дугостойкие распределительные устройства имеют такую ​​маркировку, поскольку они могут выдерживать более сильные электрические неисправности или энергию дуги.
  • Разновидности в металлическом корпусе и в металлическом корпусе отличаются тем, что в последних все необходимые электрические устройства размещаются в одном, а не в отдельных отсеках.
  • С другой стороны, модели для монтажа на подушке, хранилища и компактные модели среднего напряжения названы в соответствии с зонами их установки. В большинстве отраслей промышленности выбирают компактные, если у них ограниченное пространство, в то время как хранилища и варианты с монтажом на подушке оптимальны для подземной установки.
  • Распределительное устройство высокого напряжения

  Учитывая его название, можно ожидать, что этот тип распределительного устройства будет работать с пиковыми уровнями напряжения (т. е. с любым напряжением выше 36 кВ — до 800 кВ и 80 кА). Последнее особенно актуально для современных распределительных устройств с элегазовой изоляцией.

  Естественно, им требуется собственный высоковольтный автоматический выключатель, способный управлять этими высокими уровнями. Высоковольтные автоматические выключатели, особенно элегазовые и элегазовые, лучше всего подходят для условий высокой нагрузки распределительного устройства подстанции, причем первый считается наименее рискованным вариантом.

  Неудивительно, что напряжение и сила тока высоковольтных распределительных устройств имеют тенденцию к увеличению с течением времени по мере развития технологий и роста спроса. Большинство компаний имеют на выбор распределительные устройства с элегазовой или воздушной изоляцией.

  Внутренние и наружные распределительные устройства

  И последнее, но не менее важное: распределительные устройства также можно разделить на внутренние и наружные. Многие компании выбирают закрытые распределительные устройства из-за большей безопасности, надежности, экономии места, возможностей экономии денег и долговечности, которые они могут гарантировать.

  Часто задаваемые вопросы

  Какое значение имеет распределительное устройство?

  Без него практически ни одна современная электроэнергетическая система не сможет работать оптимально и безопасно. Нет лучшего способа описать распределительное устройство, чем то, что оно является центром управления распределением электроэнергии на любом объекте и одновременно выступает в роли защитника его электрической системы.

  Он разработан как централизованное решение для таких целей, и можно с уверенностью сказать, что оно работает каждый раз, поскольку большинство компаний считают надежность приоритетом.

  Распределительный щит и распределительное устройство: в чем разница?

  Помимо количества напряжения, которое может выдержать каждый из них, способ использования распределительного щита, очевидно, отличается от распределительного устройства.

  Распределительный щит в основном используется для перенаправления электроэнергии, как правило, путем разделения их на параллельные цепи, каждая из которых питается от выключателя или предохранителя. Между тем, распределительные устройства больше ориентированы на защиту электрической системы и включение или выключение питания.

  Кроме того, выключатели распределительных устройств изготавливаются в соответствии со стандартами ANSI, а выключатели распределительных щитов — в соответствии со стандартами UL.

  Является ли автоматический выключатель распределительным устройством?

  Нет, распределительные устройства состоят из автоматических выключателей и других соответствующих устройств защиты электрических цепей. В лучшем случае автоматический выключатель, размещенный в корпусе распределительного устройства, позволяет распределительному устройству выполнять свою защитную функцию.

  Заключение

  Надеюсь, я дал вам наиболее полное определение распределительного устройства и удовлетворительный ответ на вопрос «Что такое распределительное устройство?» из пунктов, которыми я поделился выше.

  Подводя итог функции и важности распределительного устройства, оно служит защитным мозгом энергосистемы коммерческого или промышленного объекта. Вы можете использовать его, чтобы контролировать, куда вы хотите подавать электричество, и в то же время обеспечивать защиту ваших цепей.

  Тот факт, что он имеет богатую историю, полную инноваций, несмотря на то, что он был недавним изобретением, красноречиво говорит о его ценности для многих крупных отраслей.

  Эдвин Джонс

  Меня зовут Эдвин Джонс, я отвечаю за разработку контента для Galvinpower. Я стремлюсь использовать свой опыт в маркетинге для создания надежной и необходимой информации, чтобы помочь нашим читателям. Было весело работать с Эндрю и применять его невероятные знания к нашему контенту.

  Все, что вам нужно знать о распределительных устройствах – что это такое, как оно работает и типы

  Электричество / 19 декабря 2018 г. 1 марта 2021 г.

  Комбинация цепи или предохранителей, электрических разъединителей или прерывателей, используемых для изоляции, защиты и управления электрическим оборудованием или механизмами от неисправного состояния, обычно называется распределительным устройством.

  Ниже приведены некоторые примеры распределительных устройств:

  • Предмеки,
  • Переключатели
  • Реле
  • Изолятор
  • Схема выключателя
  • и текущий трансформатор
  • Указание
  • Lightning Arresters Arresters

. как это работает, и каковы его типы.

Что такое распределительное устройство?

Системы распределительных устройств подключаются к системе электроснабжения.

Он находится как в низком, так и в высоком напряжении силового трансформатора. Он используется для обесточивания оборудования для обслуживания и тестирования с целью устранения неисправности. Каждый раз, когда в энергосистеме происходит неисправность или отказ (например, короткое замыкание), через электрооборудование проходит сильный ток, наносится огромный ущерб аппаратуре и прерывается подача электроэнергии потребителю.

В ходе штатной эксплуатации распределительное устройство позволяет включать и выключать распределительные устройства, линии электропередач, генераторы и другое электрическое оборудование.

Как работает распределительное устройство?

Автоматическое защитное распределительное устройство в основном включает автоматический выключатель и реле.

Реле срабатывает при возникновении неисправности и обычно замыкает цепь отключения, которая автоматически отключает неисправную линию. После этого оперативная и исправная секция работает с нормальной и необходимой питающей нагрузкой. А значит, нет повреждений аппаратуры и перебоев с подачей.

При возникновении какой-либо неисправности или дефекта в системе питания все электрические устройства уязвимы для сильного тока, что означает, что устройство может быть повреждено, а также может быть нарушено электроснабжение.

Типы распределительных устройств

Высоковольтные распределительные устройства

Энергосистема контролирует напряжение свыше 36 кВ, известное как высокое напряжение.

Поскольку напряжение обычно высокое, искрение, возникающее во время операции переключения, также высокое.

Поэтому особое внимание уделяется изготовлению распределительных устройств высокого напряжения. Высоковольтный автоматический выключатель на самом деле является основной частью высоковольтного распределительного устройства, поэтому высоковольтный автоматический выключатель должен иметь специальные функции для надежной и безопасной работы.

LV: Распределительное устройство низкого напряжения

В большинстве случаев распределительное устройство, рассчитанное на напряжение до 1 кВ, обычно называют распределительным устройством низкого напряжения.

Термин «Распределительное устройство низкого напряжения» включает низковольтные выключатели, автоматические выключатели утечки на землю, предохранители HRC, разгрузочные электрические изоляторы, автоматические выключатели в литом корпусе (MCCB) и миниатюрные автоматические выключатели (MCB).

MV: распределительные устройства среднего напряжения

Системы распределительных устройств от трех кВ до тридцати шести кВ классифицируются как распределительные устройства среднего напряжения или распределительные устройства среднего напряжения.

Большинство этих распределительных устройств бывают нескольких типов. Обычно они бывают наружного типа с металлическим корпусом, внутреннего типа с металлическим корпусом, внутреннего или наружного типа без металлического корпуса и так далее.
