Испытание выключателя 10 кв — Статьи. Завод ЭТМ

Коммутационные аппараты эксплуатируются в сетях переменного тока с различным напряжением. Наиболее распространены элегазовые и вакуумные выключатели, рассчитанные на 6-10 кВ. В зависимости от типа аппарата различается и принцип гашения дуги. Для того, чтобы выключатели на 10 кВ выполняли свои функции в полной мере и соответствовали требованиям существующих стандартов, необходимо проводить их испытания в установленном порядке. О них мы и расскажем в этой статье. Мы поговорим о том, зачем нужны испытания, особенностях и правилах их проведения в зависимости от типа аппарата.

1. Основные задачи испытаний выключателя на 10 кВ
2. Особенности испытаний электроизоляции высоковольтных выключателей
3. Подготовка к испытаниям выключателя на 10 кВ
4. Особенности испытаний вакуумных выключателей на 10 кВ
5. Порядок проведения испытаний вакуумных выключателей на 6-10 кВ
6. Особенности испытаний элегазовых выключателей на 10 кВ

1.

Основные задачи испытаний выключателя на 10 кВ

Коммутационные аппараты обеспечивают не только штатные коммутации в цепях переменного тока, но и экстренное отключение техники в случае возникновения аварийных ситуаций. В случае неотключения выключателя может произойти возгорание. Именно поэтому все аппараты в обязательном порядке проходят проверку. Испытания выключателя на 10 кВ проводятся регулярно. Они позволяют решать следующие задачи:

1. Оценить техническое состояние аппарата, принять решение о необходимости его списания или ремонта.
2. Определить объем восстановительных работ и сроки их проведения.
3. Оценить остаточный ресурс выключателя.
4. Выявить возможные дефекты оборудования, классифицировать их по степени опасности, выявить механизм их появления (производственный брак, некорректная эксплуатация, нарушения при монтаже и перевозке и так далее).
5. Снизить риск возникновения несчастных случаев и аварий, внезапных отказов, выхода устройств из строя.

По результатам испытаний выключателя на 10 кВ принимается решение о режиме его обслуживания, условиях эксплуатации, необходимости замены или ремонтных работ. Также оценивается соответствие аппарата действующим стандартам.

2. Особенности испытаний электроизоляции высоковольтных выключателей

Для ее проверки необходимо установить ее физические характеристики. Это необходимо сделать до введения оборудования в эксплуатацию. Электроиспытания решают две основные задачи:

1. Оценить импульсную прочность электрической изоляции. В ходе испытаний выключателя на 10 кВ проверяется ее способность выдерживать перенапряжения, которые будут возникать в процессе эксплуатации, причем как внутренние, так и грозовые.
2. Удостовериться в отсутствии дефектов, которые могут снизить электрическую прочность изоляции. При этом оценивается вероятность повреждения слоя как в краткосрочной, так и в долгосрочной перспективе.

Основная методика проверки предполагает воздействие на изоляцию напряжения, превышающего рабочее. Если в этом случае на материале не происходит повреждений, тест считается пройденным успешно.

Важно!
Проводить дополнительные замеры необходимо, даже если в ходе результатов не происходит визуального повреждения изоляционного слоя и не появляются другие признаки пробоя (скачкообразное изменение напряжения и тока, звуковые эффекты, экстренное отключение установки).

Важно понимать, что в ходе испытаний выключателя на 10 кВ возможна ситуация, когда при воздействии высокого напряжения на электроизоляцию возникают разряды, которые приводят к необратимым повреждениям. При этом полного пробоя не происходит. Для выявления скрытых повреждений необходимо провести ряд дополнительных замеров:

• зафиксировать сопротивление изоляции;
• измерить тангенс угла диэлектрических потерь (tg δ).

Для подтверждения результатов необходимо провести несколько замеров (обычно от 3 до 5) до и после применения напряжения. При сопоставлении результатов можно выявить повреждения.

3. Подготовка к испытаниям выключателя на 10 кВ

Перед проведением замеров и других мероприятий необходимо выполнить ряд условий:

1. Заполнить наряд и получить допуск на объект.
2. Обеспечить надзор за местом работ.
3. Утвердить график перерывов и переводов на другие места.

При обесточивании электрической установки сотрудникам бригады необходимо выполнить ряд требований:

1. Исключить случайную подачу тока к рабочему месту.
2. Повесить таблички и предупреждающие плакаты.
3. Предотвратить доступ посторонних к рабочему месту.
4. Проверить отсутствие тока в токоведущих частях установок.
5. Установить переносные заземлители или включить заземляющие ножи разъединителей.

В ходе испытаний выключателя на 10 кВ допускающий обязан

1. Удостовериться в том, что состав бригады полностью соответствует наряду.
2. Предоставить информацию об обесточенных частях установок, местах установки заземлителей.
3. Лично продемонстрировать, что напряжение снято. Для этого допускающий должен выполнить следующие действия:
   а. В сетях напряжением до 35 кВ — прикоснуться рукой к обесточенным частям.
   б. В сетях с напряжением свыше 35 кВ — показать наложенные заземлители.

После окончания проверки сотрудники должны

1. Зафиксировать окончание работ.
2. Составить протокол в соответствии с ГОСТ ИСО/МЭК 17025-2009.

4. Особенности испытаний вакуумных выключателей на 10 кВ

Данные аппараты служат для проведения частых операций в сетях переменного тока. Наиболее распространены выключатели, рассчитанные на напряжение от 6 кВ до 10 кВ. Популярностью пользуются и выключатели для управления электрическими двигателями. Такие модели рассчитаны на напряжение до 1 кВ.

Важно!
Ключевая особенность вакуумных выключателей состоит в том, что гашение дуги в них происходит в вакуумной дугогасительной камере (ВДК).

Популярность данных аппаратов обеспечивает ряд преимуществ:

1. Надежность и большое количество циклов включения-отключения. Современные модели рассчитаны на 30 — 50 тысяч отключений номинального тока. У некоторых аппаратов этот показатель может достигать 150 тысяч. Число отключений номинального тока отключения составляет порядка 100 — 150 раз. Для сравнения, у маломасляных аппаратов этот показатель составляет порядка 10-20 раз.
2. Низкие требования к обслуживанию. К регулярным мероприятиям относятся только смазка основных механизмов и привода. Проверка износа и сопротивления изоляции проводится после 5 лет эксплуатации или после 5-10 тысяч циклов включения-отключения. Она может выполняться по меткам или с помощью замеров.
3. Универсальность и безопасность. Вакуумные выключатели защищены от пожаров и взрывов. Кроме того, их можно эксплуатировать в условиях воздействия агрессивных сред. Аппараты рассчитаны на работу в различных температурных условиях.
4. Компактная конструкция. Вакуумные выключатели отличаются небольшими габаритами и весом. Благодаря этому они лучше выдерживают удары и вибрационные нагрузки. Произвольное рабочее положение также позволяет менять компоновки распределительных устройств. Например, шкафы можно размещать в 2-3 яруса, или размещать несколько выключателей в одном.
5. Отсутствие шума и отходов. При отключении токов КЗ не происходит выброса газов и масла из выключателя.
6. Экологичность. Вакуумные выключатели не выделяют в атмосферу вредных и токсичных веществ.
7. Возможность быстрой транспортировки и монтажа.

У вакуумных выключателей имеются и существенные недостатки:

1. Высокий уровень коммутационных перенапряжений. В связи с этим требуется дополнительная защита подключенного оборудования, Это особенно важно для электродвигателей и силовых трансформаторов с облегченной изоляцией. Современные системы с вакуумными выключателями обычно снабжаются устройствами защиты от перенапряжения (ОПН) практически для всех присоединений.
2. Низкая стабильность дуги в вакууме при малых токах. Когда разряд прекращается в ВДК, происходит срез тока до естественного перехода через ноль. Все современные выключатели способны отключать токи высокой частоты с большими скоростями изменений вблизи нулевого значения.

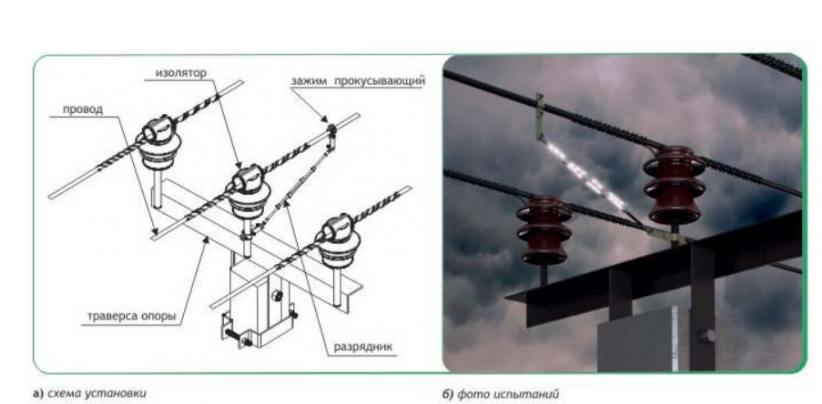

Для того, чтобы защитить подключенное оборудование от перенапряжений (коммутационных и грозовых), в системах устанавливаются ограничители перенапряжений.

Объектами испытаний вакуумных выключателей на 10 кВ являются

• состояние фазной изоляции;
• поддержание вакуума в ВДК;
• работа контактов выключателей;
• временные характеристики системы.

В ходе испытаний вакуумных выключателей на 10 кВ необходимо

1. Зафиксировать показатели сопротивления изоляции вторичных цепей и ЭМ-управление. Параллельно проверяются устройства релейной защиты. Значения, полученные в результате замеров, не должны быть меньше оптимальных показателей, представленных в таблице:


   Класс напряжения (кВ)	Допустимые сопротивления изоляции (МОм) не менее
   Основная изоляция	Вторичниые цепи и электромагниты управления
   3-10		1(1)
   15-150		1(1)
   		1(1)

   *Сопротивления изоляции вторичных обмоток приведены: без скобок — при отключенных вторичных цепях, в скобках — с подключенными вторичными цепями

2. Оценить сопротивление изоляционного слоя силовых элементов выключателя.
3. Провести испытание изоляции путем воздействия на нее повышенным промышленным напряжением. Данный вид проверки впервые проводится после двух лет эксплуатации выключателя. После этого его необходимо повторять с интервалом в пять лет.
4. Аналогичным образом проверить изоляционный слой вторичных элементов и электромагнитов управления. Испытательное напряжение в этом случае должно составлять 1 кВ при условии, что устройства рассчитаны на показатели не ниже 60 В.
5. Провести испытание системы путем многократного включения и выключения. Для проверки необходимо провести порядка 3-5 циклов. Напряжение при этом должно соответствовать номинальным значениям.
6. Измерить минимальное напряжение, при котором срабатывают электромагниты управления. Показатели не должны быть выше следующих значений:
   • напряжение включения — 0,85 Uном;
   • напряжение включения — 0,7 Uном.
7. Оценить состояние контактов выключателя. Так как разбирать ВДК запрещается, визуальный осмотр этих элементов невозможен. Для оценки их состояния необходимо провести замеры сопротивления постоянному току полюсов выключателей. Полученные значения не должны превышать показатели, указанные производителем в технической документации оборудования.


   Номинальный ток выключателя (А)	Сопротивление полюса (мкОм)
   630А	50
   1000А	40

8. Зафиксировать временные показатели системы. Проверка проводится при показателях тока, совпадающих с номинальными для данного оборудования. Временные показатели должны соответствовать значениям, указанным в паспорте выключателя. Обычно они не превышают 0,08 секунд (для включения) и 0,07 секунд для выключения. В ряде случаев при проверке также необходимо зафиксировать скоростные показатели. Для испытаний в данном случае применяются вибрографы.
9. Проверить соосность и характеристики контактов выключателя и ячейки КРУ. Для этого необходимо вкатить тележку выкатного элемента на штатное место в ячейку. Для проверки необходимо использовать специальные инструменты. Также следует зафиксировать глубину и равномерность захода подвижных контактов на неподвижные.
10. Провести тепловизионный контроль.

При проведении испытаний вакуумных выключателей на 6-10 кВ важно обеспечить необходимые условия:

1. Температура воздуха. Она не должна быть ниже +10 ℃. В противном случае проведение испытаний невозможно.
2. Влажность. Если ее уровень будет слишком высок, на изоляторах будет образовываться конденсат. В ходе высоковольтных проверок его наличие может привести к пробою и к выходу из строя как испытуемого, так и испытательного оборудования.
3. Атмосферное давление. Оно не оказывает воздействия на результаты измерений, но в каждом случае фиксируется в протоколе испытаний.
4. Приборы. При проверке сопротивления изоляции необходимо пользоваться мегаомметрами на напряжение 2500 В. Также потребуются мосты постоянного тока и ряд других специализированных установок.

5. Порядок проведения испытаний вакуумных выключателей на 6-10 кВ

1. Измерение сопротивления изоляции. Оно должно проводиться по следующей схеме:

   Показатели сопротивления измеряются относительно земли и двух заземленных фаз. Перед проведением испытаний следует включить выключатель и заземлить все фазы. После этого необходимо использовать мегаомметр. Он подключается к одной из фаз, с которой затем снимается заземление. Результаты измерений фиксируются. После этого мегаомметр подключается к следующей фазе и проводятся аналогичные действия.

   Важно!
   На всем протяжении замеров выключатель должен быть включен.

   При проверке изоляционного слоя электромагнитов необходимо учитывать внутреннюю схему привода выключателя. Измерение производится относительно земли на одном из полюсов электромагнитов (электромагнита), при этом целостность катушки проверяется отдельно путем измерения сопротивления омметром (или другим способом).

2. Испытания изоляции путем воздействия повышенного напряжения. Измерение в этом случае проводится в два этапа. На первом проверяется основная изоляция выключателя. Замеры делаются отдельно по каждой фазе. После этого проводится испытание изоляционного слоя на разрыв. Методика проведения замеров схожа с проверкой сопротивления.

   Перед испытанием коммутационную аппаратуру необходимо включить. Также следует заземлить все фазы. Для проведения тестов требуется специальная аппаратура, например, СКАТ-70М или аналоги. Установка подключается к выключателю, заземление убирается. После этого напряжение скачком поднимается до ⅓ от необходимого уровня, после чего увеличение проводится плавно по 1-2 кВ в секунду до необходимого уровня. Максимальный показатель выдерживается в течение 1 минуты. После этого напряжение плавно снижается до нуля. Проверенная фаза заземляется, а установка подключается к следующей.

   Испытание изоляции «на разрыв» позволяет оценить состояние вакуума в ВДК. Проверка проводится по аналогичной схеме, но выключатель необходимо отключить, а фазы — объединить. С одной стороны необходимо установить заземление, с другой — подавать испытательное напряжение. Длительность проверки не должна превышать 1 минуты. Если проблем с ВДК нет, испытание пройдет нормально. Если в ходе проверки происходят искровые пробои, необходимо плавно снизить напряжение и подождать 3-4 минуты. После этого показатели следует поднять до необходимого уровня и продолжить испытание.

3. Проверка состояния контактов коммутационного аппарата. Она предполагает измерение сопротивления с помощью микроомметра или моста постоянного тока. Результаты, полученные в результате проверки, фиксируются и сопоставляются с нормированными значениями. В случае серьезных расхождений можно говорить о неисправности изоляционного слоя.
4. Проверка временных характеристик выключателя. Она проводится при номинальном напряжении тока. К силовым контактам подключается секундомер. Он фиксирует получение сигнала от ключа и время фактического включения. После проведения всех тестов фиксируется завершение испытаний и составляется протокол. В нем указываются
   ● дата и время проверки;
   ● условия среды: температура воздуха, влажность, атмосферное давление;
   ● наименование, тип и заводской номер аппарата;
   ● номинальные характеристики объекта испытаний;
   ● данные, полученные в ходе проверок;
   ● результаты визуального осмотра аппаратуры;
   ● информацию о схеме проверок.

   Значения, полученные в ходе испытаний, сопоставляются с требованиями НТД. После этого принимается решение о пригодности аппаратуры к эксплуатации.

6. Особенности испытаний элегазовых выключателей на 10 кВ

Как и вакуумные коммутационные аппараты, они используются для управления в цепях переменного тока. Широко распространены выключатели на 6-10 кВ, а также модели на 35, 110-220 кВ. Особенностью аппаратов является гашение дуги в среде элегаза — гексафторида серы SF6.

К преимуществам данных аппаратов можно отнести

1. Длительный срок службы. Элегазовые коммутационные аппараты рассчитаны на эксплуатацию в течение 10-20 лет без ремонта. В этот период выключателю требуется только базовое обслуживание — профилактические испытания и инструментальный контроль.
2. Безопасность. Коммутационные элегазовые аппараты могут работать под воздействием агрессивных сред. Кроме того, они являются пожаро- и взрывобезопасными.
3. Универсальность. Элегазовые выключатели могут работать при температуре до -50 ℃. Модели со специальной сборкой могут эксплуатироваться в более суровых условиях.
4. Экологичность. При отключении токов не происходит выбросов масла и газа.
5. Эффективность. Элегаз обладает высокой химической стабильностью, гашение дуги в нем происходит быстрее, чем в других средах.

Недостатков у данных коммутационных аппаратов практически нет. Теоретически существует небольшой риск отравления при попадании в легкие достаточного количества элегаза. Он тяжелее воздуха, поэтому не вытесняется. Тем не менее, современные коммутационные аппараты компенсируют риск за счет снижения количества элегаза. Во многих моделях его попадание в атмосферу практически полностью исключено.

В ходе испытаний элегазовых выключателей на 10 кВ необходимо проверить состояние

● фазной изоляции;
● элегазовых камер;
● основных и дугогасительных контактов.

Также следует зафиксировать временные характеристики аппаратуры.

В ходе испытаний элегазовых выключателей на 10 кВ необходимо решить следующие задачи:

1. Оценить состояние силовых частей, вторичных цепей и электромагнитов управления. Испытания могут проводиться параллельно с оценкой состояния релейной защиты. Значения, полученные в ходе измерений, не должны быть меньше показателей, представленных в таблице:


   Класс напряжения (кВ)	Допустимые сопротивления изоляции (МОм) не менее
   Основная изоляция	Вторичниые цепи и электромагниты управления
   3-10		1(1)
   15-150		1(1)
   		1(1)

   *Сопротивления изоляции вторичных обмоток приведены: без скобок — при отключенных вторичных цепях, в скобках — с подключенными вторичными цепями

2. Провести испытание изоляционного слоя повышенным напряжением промышленной частоты. Первая проверка выполняется перед вводом оборудования в эксплуатацию, последующие — один раз каждые 5 лет. Испытание вторичных цепей и электромагнитов может проводиться параллельно с силовыми цепями, а также с проверкой релейной защиты.
   Необходимые показатели напряжения представлены в таблице:

   При испытании вторичных систем и электромагнитов управления напряжение должно составлять 1 кВ, если аппаратура рассчитана на показатели не менее чем 60 В.

3. Проверить минимальное напряжение для электромагнитов управления. Данное испытание проводится перед вводом аппарата в эксплуатацию, а затем при капитальном ремонте. Обычно он выполняется после 10 лет работы, но этот срок может быть сокращен по рекомендации производителя. Оптимальные показатели напряжения представлены в таблице:


   	Питание от сети постоянного тока	Питание от сети переменного тока
   Напряжение включения	0,7 Uном	0,6 Uном
   Напряжение отключения	0,7 Uном	0,6 Uном

4. Проверить состояние контактов выключателей. Впервые данное испытание выполняется перед вводом выключателя в эксплуатацию. Последующие проверки проводятся с интервалом в 5 лет, а также при капитальном ремонте. Некоторые заводы-производители устанавливают другие сроки проверки.

   Разбирать элегазовую камеру запрещено, поэтому визуальный осмотр контактов невозможен. Вместо этого проводится замер сопротивления постоянному току полюсов выключателей. Оптимальные показатели для данной модели оборудования указываются производителем в паспорте.

5. Убедиться в отсутствии утечек элегаза. В составе всех современных выключателей предусмотрены устройства контроля давления в камере. Это могут быть простые манометры, которые обеспечивают исключительно отображение данных, или же датчики, которые также осуществляют контроль за основными показателями. И в том, и в другом случае по показаниям приборов (или отсутствию сигнала) можно сделать вывод о наличии или отсутствии утечки. Данный вид испытаний должен проводиться регулярно. Некоторые современные выключатели комплектуются системой сигнализации, которая способна оповестить персонал о потенциальных утечках.
6. Проверить временные характеристики переключателей. Данные испытания проводятся
   ● при вводе аппарата в эксплуатацию;
   ● после 5 лет работы выключателя;
   ● во время капитального ремонта, срок которого устанавливает производитель.
   Проверка проводится при номинальном напряжении. С помощью секундомера измеряется время, которое проходит с момента подачи сигнала до фактического включения или выключения. Обычно оно составляет от 0,05 до 0,08 секунд. В любом случае параметры не должны быть больше указанных в паспорте изделия.
7. Проверить конденсаторы делителей напряжения. Если данные элементы имеются в конструкции выключателя, в ходе испытаний необходимо измерить их емкость и сопоставить результаты с данными паспорта устройства.
8. Проверить соосность и показатели контактов выключателя и ячейки. Такие испытания проводятся при вводе устройства в эксплуатацию, а затем по мере необходимости. Для проверки соосности и глубины захода подвижных элементов на неподвижные можно использовать приборы, поставляемые производителем выключателя.

При проведении испытаний элегазовых выключателей на 10 кВ необходимо обеспечить соответствующие условия:

1. Температура воздуха. Она не должна опускаться ниже +10 ℃. В противном случае проведение испытаний не рекомендуется.
2. Влажность. Она не должна быть высокой, так как в противном случае возможно образование конденсата на изоляторах. Проведение испытаний в этом случае может привести к поломке оборудования.
3. Атмосферное давление. Оно не влияет на проведение испытаний, но в обязательном порядке фиксируется в итоговом протоколе.

Для выполнения замеров потребуется следующее оборудование:

1. Микроомметры на напряжение 2500 В. Используются для проведения замеров сопротивления изоляционного слоя.
2. Мосты постоянного тока. Они используются для измерения сопротивления тока между полюсами.
3. Устройства СКАТ-70М, АИД-70 или аналоги. Они необходимы для проведения испытаний повышенным напряжением промышленной частоты.
4. Специальные приспособления для проверки соосности и глубины захода подвижных элементов на неподвижные. Обычно они поставляются в комплекте с КРУ.

После проведения всех тестов фиксируется завершение испытаний и составляется протокол. В нем должны содержаться данные о

• времени проведения испытаний;
• влажности и давлении, а также о температуре воздуха и самой установки;
• наименовании, типе, заводском номере выключателя и выкатного элемента;
• номинальных характеристиках выключателя;
• результатах проверок;
• внешнем осмотре аппаратуры;
• примененной схеме испытаний.

Все результаты замеров необходимо сопоставить с показателями, отмеченными производителем в паспорте выключателя. После этого данные необходимо сравнить с требованиями НТД и принять решение о возможности дальнейшей эксплуатации аппаратуры.

Для проведения испытаний элегазовых выключателей на 10 кВ необходима штатная бригада сотрудников с необходимой квалификацией. В качестве альтернативы вы можете заказать услугу проверки коммутационной аппаратуры у специализированной компании. К их числу относится и ГК «Энерготехмонтаж». Свяжитесь с нашими сотрудниками по телефону, указанному на сайте, закажите звонок или оставьте заявку.

Форма обратной связи

Измерения до 1000В — Электролаборатория в Краснодаре

Мы постоянно совершенствуем свои знания и оттачиваем методики работы, что бы предоставить Вам достойное качество оказания услуг. Ниже мы собрали перечень услуг оказываемых как физическим, так и юридическим лицам. Мы всегда гарантируем высокий уровень качества выполнения работ.

Проверяется мегаомметром путем подачи повышенного напряжения и измерения значения сопротивления в кОм. На основе показаний прибора мы оцениваем качество изоляции и составляем протокол измерений с указанием соответствия значения нормативным документам. В соответствии с ПУЭ 7 пп. 1.8.37 сопротивление силовых кабельных линий до 1000В должно быть не менее 0,5МОм.

Методика здесь

Производится нагрузочным трансформатором РТ-2048-12. Происхиодит в два этапа:

1. Измерение времени срабатывания тепловой защиты;

2. Измерение тока и времени срабатывания электромагнитного расцепителя.

Для каждого типа и номинала автомата есть свое значение отключений. Мы подаем ток значительно превышающий номинальный и измеряем ток и время срабатывания двух защит.После измерений сразу понятно соответствует автоматический выключатель заявленной характеристике или нет. Это измерение обязательно только при приемо-сдаточных испытаниях

Методика здесь

УЗО защищает человека от токов на оборудовании. Если произошла утечка токов на корпус оборудования, УЗО отключит линию! Мы проверяем прибором Metrel . Он искусственно создает ток утечки и после срабатывания УЗО показывает при каком значении устройство сработало. Нам остается лишь сравнить с данными с аппарата и составить протокол.

Методика здесь

Переходное сопротивление между заземлителем и заземляемым устройством является крайне важным параметром для безопасности электрооборудования. Все проводящие части электроустановки должны быть заземлены, при этом значение сопротивления не должно превышать 0,05Ом в соответствии с ПТЭЭП Приложения 3 п. 26.1

Методика здесь

Производится прибором ИС-20 с дополнительным комплектом проводов и штырей. Заземление — основа безопасности, в соответствии с ПУЭ п.1.7.101 и ПТЭЭП, приложение 3, п.26, для установок 380В должно быть не более 4Ом, а для установок 220В — 8Ом! Это измерение всегда производится первым и требуется для сдачи документов в НЭСК, и Ростехнадхор. Без заземления не будет срабатывать УЗО.

Методика здесь

Это не измерение, но протокол визуального осмотра в обязательном порядке должен присутствовать в техническом отчете! Это очень просто, всего лишь необходимо знать все нормативы и ГОСТы… Инженер определяет наличие отклонений выполнения монтажа от норм и правил установленных законом в СНИП, ПУЭ, ПТЭЭП, ГОСТ.

Периодичность

Не путать с измерением сопротивления контура заземления! Это измерение необходимо на стадии проектирования, показывает какое удельное сопротивление грунта у Вас на объекте в конкретном месте. На основании полученных данных проектировщик сможет точно рассчитать параметры контура заземления. Тем кто строит в скалистых районах не повезло — контур будет дорогой…

Методика

По итогам всех необходимых измерений мы составляем технический отчет, который необходим для предоставления в НЭСК, КубаньЭнерго, Ростехнадзор и т.д. В себя он включает: титульный лист, содержание, введение, перечень приборов с датами поверки, далее идут протоколы измерений в необходимом количестве и замыкает все заверенная лицензия электролаборатории. Каждый лист проштампован, что защищает отчет от подмены листов, также в конце каждого протокола стоят росписи ответственного персонала.

Свидетельство

После испытаний вы получите

Технический отчет

• Объем выполнених испытаний (работ)
• Заключение о соответствии всей системы электроснабжения требованиям нормативных документов

Протокол испытаний

• Результаты измерений фактического состояния электрооборудования
• Соответсвие электроустановки требованиям нормативной и проектной документации
• Заключение о соответствии электрооборудования ГОСТ, ПУЭ, ПТЭЭП
• Ведомость дефектов (выявление неисправностей и замечания)

Подробные рекомендации

• По улучшению показателей системы электроснабжения
• По защите электрооборудования от коротких замыканий
• По устранению выявленых неисправностей и замечаний
• По устройтву заземления и молниезащиты
• По безопасной эксплуатации электрооборудования

Все виды элекроизмерений до 1000В​

1. Измерение сопротивления контура заземления
2. Измерение переходного сопротивлени
3. Измерение сопротивления изоляции электрооборудования
4. Измерение петли фаза-нуль (фаза-ноль)
5. Настройка и выставление уставок релейной защиты
6. Расчет однолинейных схем
7. Поиск повреждения на кабельной линии
8. Испытание электрооборудования и кабелей повышенным напряжением
9. Составление однолинейных схем и схем электроустановок
10. Испытания и прогрузка автоматических выключателей
11. Фазировка силовых кабелей, воздушных линий электропередач
12. Испытание проверка систем оперативного тока и напряжения
13. Испытание электрических машин до и выше 1кВ
14. Трассировка кабельных линий
15. Тепловизионный контроль
16. Поиск и определение места повреждения кабеля до и выше 1кВ
17. Измерение удельного сопротивления грунта
18. Измерение напряжения прикосновения
19. Измерение переходных сопротивлений контактов распределительных устройств до и выше 1кВ
20. Измерение токов утечки и пробивного напряжения разрядников, ограничителей перенапряжения
21. Испытание повышенным напряжением машин, аппаратов, распределительных устройств, сборных шин, кабельных линий, трансформаторов, конденсаторов, изоляторов, токопроводов,
22. Испытание выключателей (вакуумники, элегаз, масленники, выкл. нагрузки, разъединители, отделители, короткозамыкатели) свыше 1кВ
23. Испытание силовых, измерительных трансформаторов, реакторов.
24. Испытание измерительных трансформаторов (напряжения, тока)
25. Испытание проверка настройка схем вторичной коммутации электроустановок до и выше 1кВ.
26. Испытание проверка блокировок, сигнализации в электроустановок

MI10KVe — 10 кВ аналоговый тестер изоляции высокого напряжения

Высоковольтный тестер изоляции MI-10KVe представляет собой портативное устройство, позволяющее измерять сопротивление изоляции при испытательном напряжении до 10 кВ.

В нем используется современная технология для безопасного измерения сопротивления изоляции до 2 000 000 МОм при четырех испытательных напряжениях: 1 кВ — 2 кВ — 5 кВ и 10 кВ.

Показания производятся с помощью легко читаемого аналогового индикатора, имеющего широкую шкалу.

Это оборудование особенно хорошо подходит для проверки сопротивления изоляции в линиях электропередачи и распределительных сетях среднего напряжения, как воздушных, так и подземных, поскольку оно позволяет проводить испытания при напряжениях, близких к рабочему значению. Кроме того, это отличный помощник при обнаружении повреждений кабеля.

Для обеспечения максимальной безопасности оператора это оборудование было выполнено в пластиковом корпусе с высокой диэлектрической прочностью, без металлических частей, доступных для доступа. Световой индикатор предупреждает о наличии опасных напряжений, как в оборудовании, так и в проверяемом элементе, и выключается только по окончании процесса разряда.

Этот тестер изоляции имеет клемму GUARD, которая позволяет избежать влияния паразитных сопротивлений и поверхностных токов на проверяемые сопротивления изоляции.

Благодаря небольшим размерам и весу, автономности и механической прочности этот тестер изоляции подходит для работы в полевых условиях в суровых погодных условиях. Питается от аккумуляторной батареи, с зарядным устройством на 110 В/220 В. В целях защиты оборудования корпус защищен от воды и пыли. Степень защиты IP65, тестер изоляции поставляется с полным комплектом высоковольтных измерительных проводов.

Испытательные напряжения

1 кВ — 2 кВ — 5 кВ — 10 кВ.

Максимальное показание сопротивления

200 ГОм при 1 кВ.
400 ТОм при 2 кВ.
1 ТОм при 5 кВ.
2 ТОм при 10 кВ.

Ток короткого замыкания

1 мА.

Точность испытательных напряжений

± 2 % от номинальных испытательных напряжений при R ≥ 10 ГОм.

Внутреннее сопротивление ограничения тока

1 МОм при 1 кВ.
2 МОм при 2 кВ.
5 МОм при 5 кВ.
10 МОм при 10 кВ.

Точность тестера изоляции

Класс 2 (± 2 % отклонения от полной шкалы).

Аналоговый индикатор

Длина шкалы до 98 мм, натянутая лента, с зеркалом.

Защита окружающей среды

IP65 (с закрытой крышкой).

Класс безопасности

В соответствии с IEC 61010-1.

Электромагнитная совместимость (ЭМС)

В соответствии с IEC 61326-1.

Электромагнитная устойчивость

В соответствии с IEC 61000-4-3.

Электростатическая устойчивость

В соответствии с IEC 61000-4-2.

Блок питания

Внутренняя перезаряжаемая герметичная свинцово-кислотная батарея 12 В, 7 А·ч.

Зарядное устройство для аккумуляторов

Питание от сети 100–240 В~.

Диапазон рабочих температур

от 23 °F до 122 °F (от -5 °C до 50 °C).

Диапазон температур хранения

от -13 °F до 158 °F (от -25 °C до 70 °C).

Диапазон влажности

95 % относительной влажности (без конденсации).

Масса снаряжения

Прибл. 21 фунт (90,5 кг).

Размеры

14,88″ x 12,13″ x 6,89″ (378 x 308 x 175 мм).

Проверка состояния трансформатора 10 кВ и анализ отказов

Являясь важным устройством преобразования энергии в энергосистеме, трансформатор 10 кВ занимает важное место в системе электроснабжения.

Как оборудование с наибольшим временем работы на подстанции, трансформаторы будут иметь много нештатных состояний и отказов во время работы.

Данные неисправности будут напрямую влиять на безопасность и надежность работы электросетей, поэтому очень важно проводить государственный осмотр и дефектацию трансформаторов.

В этом документе анализируется техническое обслуживание и связанные с этим неисправности трансформаторов 10 кВ.

В связи с бурным развитием экономики и промышленности предъявляются более высокие требования к надежности работы сети и качеству электроэнергии.

Трансформатор, как устройство преобразования уровня напряжения электрической энергии, имеет важное значение для безопасной работы электросети.

Трансформатор 10 кВ является важной частью подстанции, и разумное техническое обслуживание может повысить безопасность и надежность работы сети.

Трансформатор, устанавливаемый на плите

Мы можем предоставить вам однофазный и трехфазный трансформатор, устанавливаемый на плите

Получить последнее предложение

Трансформатор сухого типа

Тип: литая смола;
Номинальная мощность: до 25 МВА;
Номинальное напряжение: до 36 кВ;

Получить последнюю цену

Полюсный трансформатор

ТипCSP тип
Частота: 50/60 Гц;
Номинальная мощность: 5~167 ква

Узнать цену

Сухой трансформатор

Частота: 50/60 Гц
Номинальное напряжение: 10кв, 20кв, 30кв
Номинальная мощность: 400~2500ква

Получить последнюю цитату

Содержание

Состояние Техническое обслуживание трансформатора 10 кВ

Трансформатор 10 кВ

Определение и значение технического обслуживания состояния

Техническое обслуживание трансформатора относится к профилактическому обслуживанию на основе информации о состоянии, полученной в результате мониторинга, диагностики и оценки оборудования.

Капитальный ремонт – это действие, объединяющее все технологии и управление оборудованием для передачи и преобразования электроэнергии, включая надзор и управление, необходимые для поддержания или восстановления его до требуемого функционального состояния.

Поддержание состояния трансформатора основано на научно обоснованном методе анализа, который объединяет состояние различного оборудования для обнаружения и анализа.

В то же время, на основе результатов оценки, наконец, получен комплексный метод обслуживания для стратегии обслуживания.

Такой метод технического обслуживания может не только сократить расходы, продлить ежегодный цикл проверки трансформатора, но и повысить надежность работы трансформатора.

По сравнению с традиционным регулярным осмотром, техническое обслуживание трансформатора 10 кВ позволяет отслеживать рабочее состояние трансформатора в режиме реального времени в течение 24 часов.

В то же время, этот метод обнаружения трансформатора обеспечивает необходимость каждой работы по обнаружению, позволяет избежать напрасной траты рабочей силы и материальных ресурсов, а также экономит соответствующие ресурсы и время.

Использование этого метода проверки также повышает надежность работы трансформатора 10 кВ.

На данном этапе техническое обслуживание трансформатора 10 кВ требует больших трудовых и материальных ресурсов, но эффект обслуживания является средним.

Согласно статистическим данным Научно-исследовательского института электроэнергетики (EPRI) и Компании по обслуживанию промышленного энергетического оборудования (CSI), осуществление надлежащего государственного обслуживания в энергосистеме может повысить эксплуатационную готовность трансформаторов на 2–10 % и сэкономить расходы на техническое обслуживание на 25-30%. Увеличьте срок службы трансформатора на 10–15 %.

Кроме того, необходимо провести предварительные испытания по техническому обслуживанию подстанции и частым операциям инверсии шины перед проведением капитального ремонта подстанции.

В среднем ежегодно происходит более одного несчастного случая из-за неправильной эксплуатации, и с тех пор, как было проведено государственное техническое обслуживание, не произошло ни одного несчастного случая из-за неправильной эксплуатации.

При ежегодном предварительном испытании процент брака оборудования 10 кВ—110 кВ значительно снижается, а процент брака составляет всего тысячную-двухтысячную.

Как выбрать мощность трансформатора 10 кВ

Тип трансформатора и анализ импеданса подстанции

При эксплуатации подстанции основной целью выбора и применения станционных трансформаторов является обеспечение напряжения станционных трансформаторов и резервных трансформаторов на подстанции, подключенной к сети, согласованы, чтобы гарантировать безопасную и стабильную работу энергосистемы.

В сочетании с типами трансформаторов тока, используемыми на подстанциях энергосистемы, типы подключения Dyn и Yyn являются основными. А полное сопротивление нулевой последовательности трансформатора первого типа подключения значительно ниже, чем у трансформатора второго типа подключения.

Среди них ток однофазного короткого замыкания при работе трансформатора будет увеличиваться и изменяться, а разница между током трехфазного короткого замыкания и током трехфазного короткого замыкания будет значительно уменьшена.

Это означает, что в системе трансформатора подстанции, использующей первый тип подключения, чувствительность защитных действий оборудования защиты системы к проблеме однофазных коротких замыканий значительно улучшается, и в то же время, оборудование защиты системы и выбор поперечного сечения фидерной линии цепи и координация больше.

Кроме того, можно реализовать упрощенную настройку и применение структуры и формы защиты системы без необходимости отдельной настройки и применения однофазной защиты от короткого замыкания. На стороне высокого напряжения защита от перегрузки по току энергосистемы и защита от однофазного короткого замыкания на стороне низкого напряжения имеют больше преимуществ.

Трансформаторное оборудование с подключением типа Dyn, его внутренняя схема обмотки треугольником создает путь тока для тока третьей гармоники или тока нулевой последовательности в линии подключения трансформатора и в то же время приближает фазное напряжение в линии к синусоиде Форма изменения напряжения оказывает более заметное влияние и влияет на улучшение качества формы сигнала линейного напряжения.

Кроме того, в этом типе трансформаторного оборудования, если имеется трехфазная асимметрия нагрузки на низковольтной стороне соединительной линии трансформатора, плавающее смещение нейтральной точки низковольтной стороны в трансформаторном оборудовании не изменится, тем самым подавая питание в сеть. Стабильность его имеет большую гарантию.

Таким образом, в реальной конструкции и применении соединительные трансформаторы типа D, yn являются основным выбором для трансформаторов подстанций.

Кроме того, расчет импеданса соединительного трансформатора типа Д, ун при работе подстанции, как правило, определяется исходя из допустимой нагрузки по току низковольтных электроприборов в системе подстанции при коротких замыканиях. В соответствии с этой ситуацией на подстанции используется импеданс трансформатора. При выборе и проектировании обычные трансформаторы, рассчитанные на стандартный импеданс, обычно используются в качестве трансформаторного оборудования для подстанций для выбора и применения.

В качестве примера возьмем трансформатор подстанции 220 кВ. Трансформатор представляет собой сухой трансформатор с принудительным воздушным охлаждением и защитным кожухом.

После определения технических параметров, включая рабочую частоту трансформатора, ток холостого хода, класс изоляции, выдерживаемое напряжение, способ подключения, условия эксплуатации и т. д., мощность трансформатора можно рассчитать в соответствии с общей ситуацией каждой нагрузки на подстанции Определить и выбрать применение в проекте подстанции.

Силовой трансформатор и распределительный трансформатор

Анализ общих неисправностей трансформатора 10 кВ

Неисправности трансформатора делятся на внешние и внутренние неисправности.

Внешние неисправности обычно относятся к неисправностям, возникающим вне трансформатора, например, к разрыву изолирующей втулки.

Внутренние неисправности относятся к неисправностям, возникающим внутри трансформатора, например, короткое замыкание между обмотками трансформатора, короткое замыкание между катушками обмотки и т. д.

Во-вторых, из-за того, что процесс производства трансформатора нецелесообразен, производственный процесс неквалифицирован, а обмотки не могут быть плотно прижаты друг к другу, обмотки трансформатора будут деформированы в процессе работы, а изоляция будет повреждена.

Кроме того, время контакта между изоляционным маслом трансформатора и воздухом вызовет окисление масла и уменьшит эффект изоляции. Если к изоляционному маслу трансформатора примешивается влага, изоляционное масло портится.

Полное руководство по трансформатору с масляным охлаждением

Неисправность обмотки

К неисправностям обмотки трансформатора относятся такие неисправности, как заземление обмотки трансформатора, короткое замыкание между витками обмотки, отсоединение обмотки и открытая сварка выходных соединений обмотки.

Вышеупомянутые виды неисправностей в обмотках трансформатора могут быть вызваны многими причинами.

Например, если в обмотки во время работы трансформатора попадет всякая всячина, температура обмоток трансформатора повысится, что приведет к старению или повреждению изоляции, оставляя дефекты.

Лучший производитель трехфазных трансформаторов сухого типа с эпоксидной смолой

Неисправность сердечника трансформатора

Повреждение изоляции зажимного винта железного колеса трансформатора или стержневого винта стойки с железным сердечником приведет к выходу из строя железного сердечника трансформатора.

Когда железный сердечник трансформатора 10 кВ выйдет из строя, произойдет короткое замыкание железного листа и винта трансформатора.

В результате циркулирующий поток между железным листом и шнеком выделяет большое количество тепла.

В конечном итоге ламинированная изолирующая среда в железном сердечнике плавится и повреждается, что приводит к ухудшению свойств изолирующей среды.

Если в процессе эксплуатации трансформатора было установлено, что железный сердечник неисправен, неисправность необходимо своевременно устранить.

При обнаружении неисправности сначала следует измерить сопротивление между обмотками каждой фазы трансформатора. Если сопротивление постоянного тока между обмотками сильно различается, это означает, что это неисправность между обмотками.

Затем осмотрите и измерьте внешний вид сердечника трансформатора и измерьте его сопротивление изоляции. Если повреждение очень серьезное, сердцевину необходимо заменить.

Производитель распределительного трансформатора высокого напряжения – Daelim

Неисправность защиты трансформатора от газа

Основная защита трансформаторов обычно использует газовую защиту, которая делится на защиту от легких газов и защиту от тяжелых газов. Газозащита также будет иметь некоторые сбои в рабочем процессе.

Ниже приведены причины двух видов неисправностей газовой защиты и соответствующие меры по их устранению.

Электрический опорный трансформатор | Однофазный трансформатор | Daelim

Защита от легких газов имеет сигнал тревоги

Когда схема защиты внутри трансформатора выходит из строя, в трансформатор попадает вода или внутренние компоненты не закреплены прочно, возникает неисправность.

При появлении сигнала об отказе легкого газа пробы газа должны быть собраны на реле Бухгольца и отправлены в испытательный блок для анализа.

Ниже приведены причины двух видов неисправностей газовой защиты и соответствующие меры по их устранению.

Трехобмоточный трансформатор | Трехфазный трансформатор | Daelim

Действия по защите от тяжелых газов

В нормальных условиях только серьезные неисправности внутри трансформатора могут привести к разложению трансформаторного масла и выделению большого количества газа в течение определенного периода времени.

Если трансформатор имеет защиту от тяжелых газов, запасной трансформатор следует немедленно ввести в эксплуатацию.

Одновременно необходимо осмотреть и отремонтировать неисправный трансформатор.

• Сначала проверьте корпус неисправного трансформатора на наличие повреждений корпуса, деформации, трещин в сварных соединениях.

• Наконец, возьмите пробу неисправного газа для анализа.



• Если после подробного осмотра будет установлено, что неисправность не является внутренней неисправностью трансформатора, она может быть вызвана срабатыванием внешнего автоматического выключателя. В это время следует вовремя проверить внешнее защитное устройство.

Техническое обслуживание трансформатора 10 кВ и анализ неисправностей

Суммарная мощность подстанции 10 кВ составляет 30 МВА, с входными линиями 10 кВ два раза и 6 кВ шесть раз.

Среди них, шинные цепи 10 кВ и 6 кВ используют сегментированное соединение с одной шиной.

Состояние отказа

Станция №2 во время эксперимента по отключению питания главного трансформатора обнаружила превышение допустимой мощности ввода 10 кВ.

Поэтому уведомите производителя о замене корпуса. При замене ввода в трансформатор было впрыснуто 80 кг трансформаторного масла.

После повторного ввода трансформатора в эксплуатацию для анализа изоляционного масла по регламенту используется хроматографический метод слежения.

Результаты анализа показали, что содержание общих углеводородов и водорода в трансформаторном масле аномально возросло.

Принятые меры заключаются в взятии нескольких проб для анализа и усилении контроля за состоянием оборудования.

14+ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ ПО ТРАНСФОРМАТОРУ НА ПЛОЩАДКЕ ДЛЯ ПОКУПАТЕЛЯ

Проверка неисправности

Анализ рабочего состояния трансформатора с использованием таких методов определения состояния, как хроматографический анализ, измерение температуры в инфракрасном диапазоне и проверка заземления железного сердечника, а также окончательно определите причину неисправности.

Сначала проведите хроматографический анализ трансформаторного масла. После обнаружения и анализа установлено, что основным компонентом является этилен, поэтому можно судить о перегреве внутри трансформатора.

Затем было проведено испытание тока заземления в сердечнике. Испытательный ток составил 62 мА и не превышал указанного верхнего предела в 100 мА.

Поэтому перегрева железного ядра нет. На основании двух приведенных выше наборов тестовых данных можно сделать вывод, что неисправность трансформатора должна заключаться в плохом соединении контура.

Затем проверьте выключатель регулятора напряжения на стороне 10кВ и точки подключения розетки и токопроводящих стержней на стороне 10кВ и 6кВ.

После слива трансформаторного масла проверьте переключатель регулятора напряжения на стороне 10кВ, и обнаружил, что трехфазные контакты трансформатора имеют разную степень обгорания.

Оборудование было отключено и проведено испытание сопротивления 10 кВ постоянного тока. После испытания степень трехфазного небаланса составила 52%.

Таким образом, суммируя все вышеприведенные результаты испытаний, можно сделать вывод, что место повреждения находится рядом с переключателем регулирования напряжения на стороне 10 кВ.

Выбор и техническое обслуживание сухого трансформатора 10 кВ

Проведен анализ отказов и приняты меры реле регулировки давления недостаточно.

Это приведет к ухудшению контакта и нагреву области контакта.

Кроме того, качество материалов, используемых в переключателе регулятора напряжения, недостаточно хорошее, и процесс проектирования не соответствует требованиям.

По вышеуказанным причинам производители обязаны своевременно заменять соответствующие компоненты и проводить предварительные испытания другого трансформатора.

После ремонта трансформатора три раза в неделю забирается масло из трансформатора и проводятся работы по проверке состояния, такие как отслеживание и анализ ситуации с маслом, чтобы предотвратить повторение подобных отказов.

Заключительные замечания

Трансформатор является одним из важнейших элементов оборудования подстанции.

Его безопасная работа напрямую влияет на безопасную работу электросети.

Несмотря на то, что сам трансформатор имеет множество мер защиты, из-за сложной внутренней конструкции трансформатора спрос на электроэнергию из энергосистемы постоянно меняется, что приводит к различным ненормальным явлениям во время работы трансформатора и выходу из строя. Скорость трансформатора относительно высока.

Традиционные методы обслуживания трансформаторов на данном этапе уже не могут соответствовать требованиям надежности оборудования.

В этой статье анализируется техническое обслуживание трансформатора 10 кВ и связанные с ним неисправности с примерами. Поддержание состояния трансформатора может не только сэкономить затраты, но и эффективно повысить надежность работы оборудования, а также обеспечить безопасную работу электросети.

Поделиться:

Еще сообщения

трансформатор 66кВ

Анализ неисправности трансформатора 66 кВ Для случая деформации вторичной обмотки трансформатора 66 кВ мы разработали и проанализировали весь процесс трансформатора 66 кВ из

проходной трансформатор

Диагностика деградации изоляции корпуса ввода распределительного трансформатора В этой статье автор представляет ввод главного трансформатора 500 кВ с аномальными диэлектрическими потерями и теоретически анализирует

бесс электростанция

Ключевой технологический проект электростанции Bess Быстрое развитие социальной экономики увеличило спрос людей на электроэнергию и требования к строительству зарядных станций.
