Опасные величины электротока напряжения: Смертельный ток для человека

Электробезопасность, ликбез для начинающих | Могилевский областной исполнительный комитет

Электробезопасность — система организационных мероприятий и технических средств, предотвращающих вредное и опасное воздействие на работающих от электрического тока, электрической дуги, электромагнитного поля и статического электричества. Электробезопасность включает в себя правовые, социально-экономические, организационно-технические, санитарно-гигиенические, лечебно-профилактические, реабилитационные и иные мероприятия.

Правила электробезопасности регламентируются правовыми и техническими документами, нормативно-технической базой. Знание основ электробезопасности обязательно для персонала, обслуживающего электроустановки и электрооборудование.

Электрический ток опасен для жизни! Степень его воздействия зависит от многих факторов: от рода и величины напряжения и тока, частоты электрического тока, пути прохождения тока через тело человека, продолжительности воздействия электрического тока на организм человека, условий внешней среды.

Переменный ток промышленной частоты человек начинает ощущать при 0,6 — 15 мА. Ток 12 — 15 мА вызывает сильные боли в пальцах и кистях. При токе 50 — 80 мА наступает паралич дыхания, а при 90 — 100 мА наступает паралич сердца и смерть. Нужно обязательно помнить, что человеческий организм поражает не напряжение, а величина тока. При неблагоприятных условиях даже низкие напряжения (30 — 40 В) могут быть опасными для жизни! Для того чтобы происходило как можно меньше случаев поражения людей электрическим током в быту необходимо сделать так, чтобы правила электробезопасности были известны и понятны всем и каждому. Буду рад, если предложенная инструкция поможет четко осознать всю серьезность и обязательную необходимость мер электробезопасности, а также узнать способы безопасного пользования электрической энергией в быту и понять чем вызваны те или иные требования по электробезопасности.

Введение

Электричество так давно и прочно вошло в нашу повседневность, что, кажется, будто оно было открыто во время изобретения колеса, а может даже и раньше. Популярность использования электрической энергии объяснить очень просто: именно электричество приводит в движение различные механизмы и станки, электротранспорт и всевозможную бытовую технику. Оно помогает облегчить различные работы и организовать досуг: вспомните, сколько времени мы проводим перед телевизором, компьютером или домашним кинотеатром. При этом электричество не заметно, не шумит, у него нет цвета и запаха.

Обнаружить его можно лишь с помощью приборов, в простейшем случае таким прибором является обычная лампочка или индикаторная отвертка. Но зачастую эта «незаметность» может превратить электричество из доброго помощника в злого врага, из созидательной энергии в разрушительную, а иногда даже смертельную. Более того, неудачные опыты с электричеством могут стать причиной страха к таким работам на всю жизнь.

Электробезопасность, домашние опыты с электричеством

Каждому из нас, конечно, приходилось вворачивать лампочку, ремонтировать сгоревший шнур у утюга, подтягивать контакты в розетке. При этом вовсе не обязательно иметь специальное электротехническое образование. Примерно так же, как не обязательно знать до мельчайших деталей устройство двигателя внутреннего сгорания, чтобы стать автолюбителем. Мелкие неисправности можно устранить и, не зная всего автомобиля в целом, а в серьезных случаях всегда можно обратиться в автосервис. В точности также и с электричеством: совершенно необязательно приглашать электромонтера из ЖЭКа, чтобы заменить негодный выключатель или розетку. Но при этом надо знать, чем опасно электричество, и какие правила надо соблюдать, чтобы не потерять навсегда желание к подобным работам. Ведь, согласитесь, совсем не весело сидеть целый день и ждать пока придет добрый дядя, и щелкнет вырубившимся автоматом или УЗО, потому, что вы боитесь это сделать сами или просто об этом не знаете.

Конечно, для проведения серьезных электромонтажных работ понадобится целый набор инструмента, но сначала следует познакомиться с основами электричества, а так же незабываем про электробезопасность.

Электробезопасность, чем опасно электричество

Так почему же электричество опасно для организма человека? Здесь можно назвать две основных причины. Это простое механическое повреждение тканей, а кроме того воздействие на нервную систему человека, приводящее к очень тяжелым последствиям.

Из истории развития электричества известно, что итальянский врач Луиджи Гальвани в своих опытах использовал препарированных лягушек, ведь никаких электроизмерительных приборов в то время еще не было. Слабый электрический ток, пропущенный через нервные окончания, заставлял сокращаться мышцы лягушачьих лапок. Сейчас это явление изучено достаточно хорошо, и всем известно, что не только лягушачьи лапки, а и все мышцы человека, включая сердечную, сокращаются от импульсов электричества, вырабатываемых центральной нервной системой. Человек имеет собственное электричество, весьма маломощное, но достаточное для управления всем организмом, всеми его органами.

В случае контакта человека с оголенным проводником, находящимся под током, возможны две опасных ситуации. Во-первых, это воздействие на нервную систему. Как было сказано выше, организм человека управляется слабыми электрическими импульсами. В случае прохождения через ткани человека электрического тока от внешнего источника, организм реагирует на него, как будто на электрические сигналы своей центральной нервной системы. Но внешние сигналы могут оказаться намного сильнее внутренних, попросту их «заглушить», поэтому они вызывают беспорядочное, судорожное сокращение мышц, которые приходят в состояние постоянного напряжения и расслабить их не удается. В таких случаях говорят, что электрический ток притягивает.

Электробезопасность, основные причины поражения электрическим током

   Электробезопасность 1 группа

Основными причинами поражения электрическим током в домашних условиях являются:

• нарушение элементарных норм электробезопасности
• эксплуатация неисправных электроприборов
• неосторожное и невнимательное отношение к электроустановкам дома и на приусадебном хозяйстве
• ремонт электроприборов и электропроводки лицами, имеющими, мягко говоря, недостаточную квалификацию

Приведем несколько общих правил, соблюдение которых может предотвратить возможные неприятности при эксплуатации бытовых электроприборов.

1. ОЧЕНЬ ЧАСТО ПРИЧИНОЙ ЭЛЕКТРОТРАВМАТИЗМА ЯВЛЯЕТСЯ НАРУШЕНИЕ ИЗОЛЯЦИИ ЭЛКТРОПРОВОДКИ В ДОСТУПНЫХ ДЛЯ ПРИКОСНОВЕНИЯ МЕСТАХ. ОСОБЕННО ЭТО ХАРАКТЕРНО ДЛЯ ПОМЕЩЕНИЙ, ГДЕ ВЫПОЛНЕНА ОТКРЫТАЯ ПРОКЛАДКА ЭЛЕКТРОПРОВОДКИ. ПОЭТОМУ НЕЛИШНИМ БУДЕТ ПЕРИОДИЧЕСКИЙ ОСМОТР И ПРОВЕРКА СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ЭЛЕКТРОПРОВОДОВ. ПОЭТОМУ ПРИ ОБНАРУЖЕНИИ НАРУШЕНИЯ ИЗОЛЯЦИИ НЕОБХОДИМО ПРИНЯТЬ СРОЧНЫЕ МЕРЫ ДЛЯ ЕЕ ВОССТАНОВЛЕНИЯ.

2. ПРИ ВОЗНИКНОВЕНИИ, ПО ТЕМ ИЛИ ИНЫМ ПРИЧИНАМ, КОРОТКИХ ЗАМЫКАНИЙ И ПЕРЕГРУЗОК В ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ ДОЛЖНЫ ОТКЛЮЧАТЬСЯ АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ИЛИ ПЕРЕГОРАТЬ ПЛАВКИЕ ВСТАВКИ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ В ВВОДНЫХ ЩИТАХ ЖИЛЫХ ДОМОВ ИЛИ КВАРТИР. ДЛЯ ИСКЛЮЧЕНИЯ ВОЗГОРАНИЯ ЭЛЕКТРОПРОВОДКИ ТОКОВЫЕ УСТАВКИ ЭТИХ АППАРАТОВ ДОЛЖНЫ БЫТЬ КАЛИБРОВАННЫМИ, ТО ЕСТЬ ОНИ ДОЛЖНЫ СРАБАТЫВАТЬ ПРИ ТОКАХ, ПРЕВЫШАЮЩИХ УСТАНОВЛЕННЫЕ ЗНАЧЕНИЯ.

3. ПРИ ЭКСПЛУАТАЦИИ ВНУТРИДОМОВЫХ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ ОЧЕНЬ ВАЖНО СЛЕДИТЬ ЗА ИСПРАВНОСТЬЮ УСТАНОВОЧНЫХ ЭЛЕМЕНТОВ ЭЛЕКТРОПРОВОДКИ, ТО ЕСТЬ РОЗЕТОК И ВЫКЛЮЧАТЕЛЕЙ, ЧТОБЫ ОНИ НЕ СТАЛИ ПРИЧИНОЙ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ.

4. СЕТЕВЫЕ ШНУРЫ МНОГИХ БЫТОВЫХ ПРИБОРОВ ЧАСТО ВЫХОДЯТ ИЗ СТРОЯ ИЗ-ЗА НАДЛОМА ИЛИ ОБРЫВА ТОКОПРОВОДЯЩЕЙ ЖИЛЫ, ЧТО МОЖЕТ ВЫЗВАТЬ ИСКРЕНИЕ, НАГРЕВ И ДАЖЕ ВОЗГОРАНИЕ ПРОВОДА. ПОЭТОМУ ОЧЕНЬ ВАЖНО СЛЕДИТЬ ЗА ИСПРАВНОСТЬЮ ИЗОЛЯЦИИ ПРОВОДА И ВИЛКИ ВКЛЮЧЕНИЯ СЕТЕВЫХ ШНУРОВ.

5. ПРИ НЕОБХОДИМОСТИ РЕМОНТА ЭЛЕКТРОПРИБОРОВ ОБЯЗАТЕЛЬНО ПРЕДВАРИТЕЛЬНОЕ ОТКЛЮЧЕНИЕ ЭЛЕКТРОПРИБОРА ОТ СЕТИ. НО ВСЕ-ТАКИ БУДЕТ ПРАВИЛЬНЫМ, ЕСЛИ ВЫ ПОРУЧИТЕ ВЫПОЛНИТЬ РЕМОНТ КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

6. ОЧЕНЬ ВАЖНО ОБРАТИТЬ ВНИМАНИЕ НА ЗАЗЕМЛЕНИЕ МЕТАЛЛИЧЕСКИХ КОРПУСОВ ЭЛЕКТРОУСТАНОВОК. ЭТО ЗАЩИТИТ ВАС ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ПРИ НАРУШЕНИИ ИЗОЛЯЦИИ И ПОЯВЛЕНИИ ОПАСНОГО НАПРЯЖЕНИЯ НА КОРПУСЕ ЭЛЕКТРОПРИЕМНИКА. ПОЭТОМУ ЭЛЕКТРИЧЕСКИЕ СЕТИ В СОВРЕМЕННЫХ ДОМАХ И КВАРТИРАХ ВЫПОЛНЯЮТ ТРЕХПРОВОДНЫМИ – С ЗАЗЕМЛЯЮЩИМ ЗАЩИТНЫМ ПРОВОДНИКОМ.

7. НЕЛЬЗЯ ОСТАВЛЯТЬ ЭЛЕКТРОПРИБОРЫ ПОД НАПРЯЖЕНИЕМ БЕЗ ПРИСМОТРА НА ДОЛГОЕ ВРЕМЯ.

Эти простые правила гарантируют нам надежность работы и безопасность при эксплуатации бытовых электроприборов.

Свойства различных источников тока

Основным поражающим фактором электричества является не высокое напряжение, как думает большинство граждан, а ток, протекающий через тело человека. Все видели синеватые искры статического электричества, возникающие при снятии одежды. Напряжение таких искорок находится в пределах 7 — 10 тысяч вольт. Но мощность такого источника тока крайне мала, поэтому никакого вреда организму такое электричество принести не может. Гораздо опасней и неприятней касание обычных проводов осветительной сети: при напряжении всего в 220 В выходной ток такой проводки может достигать 16 — 20 А. Такой источник вполне способен выдать ток опасный и даже смертельный для человека.

По правилам техники безопасности человек начинает ощущать проходящий через организм переменный ток от 1 миллиампера. Ток в 10 мА считается опасным, при таком токе человек еще вполне в состоянии оторваться от токоведущей части самостоятельно.Ток в 50 и выше миллиампер считается смертельным, может привести к летальному исходу. Вопрос об этих значениях тока часто задается на периодических аттестациях электриков. Переменный ток оказывает отрицательное влияние на человека при несколько меньших значениях, нежели постоянный, но контактов с постоянным током, по крайней мере, в быту, случается намного меньше.

Электробезопасность, физические воздействия электрического тока

Как известно из законов физики, электрический ток, проходящий в проводнике, вызывает его нагревание. Достаточно вспомнить электрическую плитку или просто лампу накаливания. В нашем случае таким проводником оказывается человек, попавший под воздействие тока. Внутри тканей также будет выделяться тепло. Какое и сколько, все зависит в первую очередь от состояния кожных покровов, попросту говоря кожи. Электрическое сопротивление кожи у всех людей индивидуально и зависит от множества причин. Именно это сопротивление и ограничивает ток через организм. Известны случаи, когда человек длительное время удерживал руками два провода из розетки без всяких вредных последствий. Но это скорее счастливое исключение, чем правило: все-таки большинство людей такого фокуса сделать не могут, а касание оголенного провода для большинства если не смертельно, то весьма чувствительно.

При определенных условиях сопротивление кожи значительно снижается. Это может быть вызвано болезненными состояниями человека или просто, когда кожа мокрая, смочена водой или потом. При таких условиях ток, протекающий через организм, заметно выше, тепла в организме выделяется больше, последствия могут оказаться более тяжелыми. Известны случаи, когда электрический ток прямо-таки поджаривал внутренние органы, при этом не оставляя на поверхности кожи видимых следов и разрушений.

Ток силой порядка 30 — 50 мА, проходящий через область сердца, способен привести в фибрилляции (трепетанию) сердца и к последующей его рефлекторной остановке. Если ток и не затронет сердечную мышцу, то вполне возможен паралич дыхательных мышц, что тоже не сулит ничего хорошего. Ведь пути электрического тока в организме непредсказуемы и причудливы.  Кроме этого возможны просто поверхностные ожоги кожи, а также повреждение сетчатки глаза при вспышках электродуги в момент короткого замыкания. Ожог сетчатки жестким ультрафиолетом может привести к инверсии цветовосприятия, а то и вовсе к слепоте, временной или даже постоянной.

Электробезопасность, химические воздействия электрического тока

Электрический разряд, проходящий через ткани человека, вызывает изменения электролитических свойств лимфы, крови, тканевой жидкости и др. Такие изменения очень вредны, ведь состав крови должен быть неизменным и оставаться таковым все время. Тяжелое заболевание организма может вызвать изменение свойств и количества эритроцитов, изменение показателей кислотности и химического состава. Из всего, что было сказано выше, можно сделать выводы, и они малоутешительны: любой непредвиденный контакт с электричеством, хотя не всегда смертелен, но достаточно неприятен. Тяжесть поражения зависит, прежде всего, от силы тока и продолжительности его воздействия на организм.

Совсем уж тяжкие последствия возникают далеко не всегда: согласно статистике летальным исходом заканчивается лишь один случай на 120 — 140 тыс. непредвиденных контактов с электричеством. Хотя, достаточно часто, имеют место различные по тяжести травмы, что не дает основания относиться к этим случаям без должного внимания. Особенно это касается тех ситуаций, когда человек работает с электричеством каждый день, — при ремонте электрооборудования или монтажных работах. Изучение правил электробезопасности, использование защитных средств, поможет если не избежать совсем, то хотя бы свести до минимума риск поражения током.

Как освободить пострадавшего от действия электрического тока

Если пострадавший находится под действием тока, необходимо, прежде всего, принять меры к его освобождению от соприкосновения с проводником. Оказывающий помощь должен обеспечить собственную безопасность, помня, что и сам пострадавший является в таких случаях проводником тока и прикосновение к нему также опасно, как и к источнику тока. Если нельзя быстро выключить ток (отключить рубильник или выключатель, выкрутить пробки), надо перерезать провод инструментом (топором) с непроводящей ток сухой деревянной ручкой или кусачками с защитной изоляцией на рукоятке, став на сухую доску, сверток сухой одежды и т.д. Если и это невыполнимо, надо оттащить пострадавшего или приподнять его от пола, пользуясь сухим неметаллическим предметом (палкой, доской, верёвкой и пр.) или руками, обернутыми в непроводящую ток ткань, не касаясь обнаженных частей тела. Если на пострадавшего упал конец оборвавшегося провода, надо его отбросить или оттащить пострадавшего от проводника, действуя таким же образом.

Электробезопасность, первая помощь

Если пострадавший находится в обморочном состоянии, но дыхание и пульс у него есть, необходимо привести его в чувство: дать понюхать нашатырный спирт, похлопать по щекам, побрызгать водой. Если пострадавший не дышит или дышит судорожно, необходимо немедленно приступить к искусственному дыханию «рот в нос» или «рот в рот» и непрямому массажу сердца при отсутствии пульса. Одновременно позвать других людей, которые должны оказать содействие и вызвать Скорую помощь.

Прежде чем начать  процедуру искусственного дыхания, надо уложить пострадавшего на спину, чтобы его воздухоносные пути были свободны для прохождения воздуха. Для этого его голову максимально запрокидывают назад. Подложив одну руку под шею, другой надавливают на темя. В результате корень языка отодвигается от задней стенки гортани и восстанавливается проходимость дыхательных путей.

При сжатых челюстях надо выдвинуть нижнюю челюсть вперед и, надавливая на подбородок, раскрыть рот, затем очистить салфеткой ротовую полость от слюны или рвотных масс и приступить к искусственному дыханию: на открытый рот пострадавшего положить в один слой салфетку (носовой платок), зажать ему нос, сделать глубокий вдох, плотно прижать свои губы к губам пострадавшего, создав герметичность, с силой вдуть воздух ему в рот. Вдувать надо такую порцию воздуха, чтобы она каждый раз вызывала возможно более полное расправление легких, что обнаруживается по движению грудной клетки. Небольшие порции воздуха не дадут никакого эффекта. Воздух вдувают ритмично через каждые 5 – 6 секунд, что соответствует 10—12 раз в минуту до восстановления естественного дыхания.

Не следует прекращать оживление до прибытия Скорой помощи, если дыхание у пострадавшего не появляется. Известно, что оживление удается даже после 3-4 часов искусственного дыхания.

При внезапном прекращении сердечной деятельности, признаками которого является отсутствие пульса, сердцебиения, реакции зрачков на свет (зрачки расширены), немедленно приступают к непрямому массажу сердца: пострадавшего укладывают на спину, он должен лежать на твердой, жесткой поверхности. Встают с левой стороны от него и кладут свои ладони одну на другую на область нижней трети грудины. Энергичными ритмичными толчками 50—60 раз в минуту нажимают на грудину, после каждого толчка отпуская руки, чтобы дать возможность расправиться грудной клетке. Передняя стенка грудной клетки должна смещаться на глубину не менее 3—4 см.

Если у пострадавшего отсутствуют и дыхание, и пульс, непрямой массаж сердца проводится в сочетании с искусственным дыханием. В этом случае помощь пострадавшему должны оказывать два или три человека. Первый производит непрямой массаж сердца, второй — искусственное дыхание  способом «изо рта в рот», а третий поддерживает голову пораженного, находясь справа от него, и должен быть готов сменить одного из оказывающих помощь, чтобы искусственное дыхание и непрямой массаж сердца осуществлялись непрерывно в течение нужного времени. Во время вдувания воздуха надавливать на грудную клетку нельзя. Эти мероприятия проводят попеременно: 4—5 надавливаний на грудную клетку (на выдохе), затем одно вдувание воздуха в легкие (вдох).

Искусственное дыхание  в сочетании с непрямым массажем сердца является простейшим способом реанимации (оживления) человека, находящегося в состоянии клинической смерти. При проведении искусственного дыхания и непрямого массажа сердца лицам пожилого возраста следует помнить, что кости в таком возрасте более хрупкие, поэтому движения должны быть щадящими. Маленьким детям непрямой массаж производят путем надавливания в области грудины не ладонями, а пальцем.

После того, как пострадавший придет в себя, его следует оставить в лежачем положении на мягкой подстилке, уберечь от охлаждения, укрыть одеялом, обеспечить максимальный покой, достаточный доступ воздуха, по возможности дать крепкий чай, немного вина или коньяка. При наличии ожогов — наложить асептиче­ские повязки.

Воздействие электрического тока на человека

Перейти к списку

Все статьи /
25.06.2019

tesli
тесли
электрический ток
воздействие электрического тока
защита от поражения
эксперт

Когда человек вступает в контакт с источником напряжения, происходит поражение электрическим током. Касаясь проводника, находящегося под напряжением, человек становится частью электросети, по которому протекает электрический ток.

Как известно, человеческий организм состоит из множества жидкостей и минералов, что является хорошим проводником электричества. Это говорит о том, что действие электрического тока на организм человека оказывает летальный исход.

Существует много факторов, влияющих на результат действия электрического тока на организм человека:

•

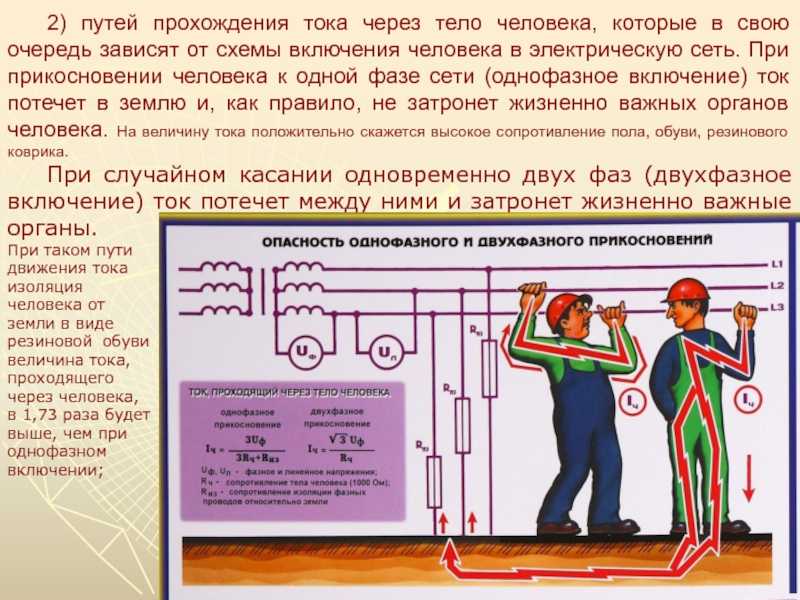

  пути протекания — самую большую опасность представляет ток, протекающий через головной и спинной мозг;
• продолжительность воздействия — чем больше время действия тока на человека, тем тяжелее последствия;
• от величины и рода протекания — переменный ток является наиболее опасным, чем постоянный;
• от физического и психологического состояния человека — человек обладает неким сопротивлением, это сопротивление варьируется в зависимости от состояния человека.

Минимум, который способен прочувствовать человек составляет 1 мА. Если действие электрического тока более 25 мА, то это приводит параличу мышц органов дыхания.

Электрический ток проходя через организм человека может оказывать на него 3 вида воздействий:

•
  термическое — подразумевает появление ожогов, а так же перегревание кровеносных сосудов;
• электролическое — проявляется в расщеплении крови, вызывает существенные изменения физико-химического состава;
• биологическое — нарушение нормальной работы мышечной системы, вызывает судорожные сокращения мышц.

Существует множество повреждений, которые возникают в результате действия электрического тока: металлизация кожи, электрические знаки, электроофтальмия, механические повреждения. Наиболее опасным являются электрические удары. Электрический удар сопровождается возбуждением живых тканей организма током, который через него проходит.

В зависимости от того, какие последствия возникают после электрического удара, их разделяют на 4 степени воздействия:

I — судорожные сокращения мышц, человек в сознании;

II — судорожные сокращения мышц, человек без сознания, дыхание и работа сердца присутствуют;

III – отсутствие дыхания с нарушением работы сердца;

IV – клиническая смерть, отсутствие дыхания, остановка сердца.

Соблюдайте правила безопасности и берегите себя! Для защиты работы с электрическим током Вы можете посмотреть в нашем каталоге.

Другие статьи

Новый уровень модульного оборудования – ARMAT IEK

Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.

IEK
ARMAT

Все статьи   /   18.03.2022

Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения

Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.

дизайн интерьеров
эуи
электроустановочные изделия
розетки и выключатели в дизайне
выбрать розетки и выключатели для квартиры

Все статьи   /   01. 12.2021

Электрощит для квартиры и частного дома: основные отличия

Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.

электрощит
сборка электрощита
купить электрощит
подключение электрощита
электрощит для дома
электрощит в квартире

Все статьи   /   05.08.2021

Купить розетки и выключатели в квартиру. Какие выбрать?

Электроустановочные изделия уже давно стали элементом интерьера.

эксперт
тесли
электрика
tesli
розетки и выключатели в квартире
какие розетки и выключатели купить

Все статьи   /   08.07.2021

Уличные светильники: организация освещения в частном доме и на придомовой территории.

Правильно организованная подсветка загородного дома уличными светильниками должна быть не только функциональной, но и отвечать всем нормам безопасности.

светильники
tesli
эксперт
тесли
дизайн
уличное освещение

Все статьи   /   21. 06.2021

Разводка электрики в деревянном доме

При монтаже проводки в деревянном доме своими руками очень важно соблюсти все меры безопасности и позаботиться о качественных элементах электрооборудования.

ретро-проводка
Tesli
эксперт
Тесли
разводка
электрика

Все статьи   /   25.05.2021

Какое напряжение/ток является «опасным»?

ФАКТ:

• 12 В постоянного тока МОЖЕТ убивать и уже убивало людей.

• Хотя напряжение 12 В почти всегда безопасно, самые тяжелые ситуации могут привести и уже привели к смерти.

• Механизм может быть фибрилляцией желудочков НО Паралич дыхательных мышц возникает примерно при 20% тока, необходимого для введения фибрилляции.

• См. обсуждение и ссылки в конце этого ответа.

12 В постоянного тока, приложенного к груди, убили добровольцев, несмотря на то, что медицинские эксперты стояли рядом !!!
(По памяти — заключенные-добровольцы, участвующие в медицинских исследованиях).

Носите с собой автомобильный аккумулятор с открытыми клеммами в жаркий день, когда вы потеете, и прижимаете клеммы к телу (что может произойти в худшем случае, когда вы поднимаете аккумулятор и т. д.), и вы можете повторить эксперимент.

Как только начинается проведение в тело, вы получаете цепь с очень низким импедансом/сопротивлением, которая по существу представляет собой большой пакет с разбавленным физиологическим раствором.

---

Есть две основные проблемы «что убивает».

• Одна общая травма — ожоги и т. д., и это, очевидно, очень зависит от ситуации и человека. У меня были удары от 1200 В постоянного тока, 230 В переменного тока, 50 В постоянного тока, РЧ и других источников. Никаких сильных ожогов. я еще жив

• Ток, которого хватит на достаточно долгое время, чтобы остановить естественный сердечный ритм и вызвать фибрилляцию.

При типичных бытовых уровнях напряжения вы ОБЫЧНО в безопасности, если ток течет значительно меньше одного цикла желудочкового клапана сердца и при «достаточно низком» токе.

Автоматические выключатели утечки на землю (ELCB), также называемые прерывателями замыкания на землю (GFI) и другими названиями, предназначены для срабатывания при токах где-то ниже 10 мА и по памяти (ссылки позже — торопятся) примерно через 10 мс = значительно меньше сердца цикл.

В этой статье содержится полезная информация о работе GFCI.

Изображение сверху статьи:

Удар от цепи, защищенной устройством ELCB / GFI, будет ощущаться, но ОБЫЧНО не будет смертельным.

Батарейка на 9 В на языке почти наверняка не убьет.

Батарейка 9 В на груди с солевым раствором (или потом) может быть, а может и нет.

«Автомобильный аккумулятор» 12 В или любой источник сильного тока от нескольких вольт МОЖЕТ убить в самом худшем случае. Из рук в руки, я никогда не слышал, чтобы шок происходил или ощущался.

110 В постоянного тока (не переменного тока) обычно убивали линейных судей Эдисона.

50 В постоянного тока МОЖЕТ не ощущаться сухими руками в сухой день. В день с высокой влажностью прикосновение тыльной стороны ладони к клеммной колодке с напряжением 50 В постоянного тока вызывает неприятные легкие удары (как, например, при смыкании перемычки на телекоммуникационном каркасе — исходя из моего давнего опыта)

75 В перем. тока, наложенное на 50 В пост. тока, иногда дает очень неприятный шок. В худшем случае это может убить.

Сильноточный ток 1200 В пост. тока рука к телу где-то не убьет — я еще жив.

---

Могут ли 12 вольт убить?

Да.

Вероятно? — нет.
Возможно? — да.

Точка данных: обратите внимание, что это полностью правдивая и не сфабрикованная версия. У меня есть друг (еще живой), который построил лампу для ловли камбалы. В нем использовалась батарея SLA на 12 В и алюминиевый столб со светом наверху. Ловля камбалы предполагает переход вброд по мелководью соленой воды. Во время рыбалки он обнаружил, что существует электрическая неисправность — каким-то образом он подвергся воздействию 12 В постоянного тока между рукой, держащей удочку, и водой, в которой он стоял. превысил порог «отпускания». независимо от того, насколько это могло быть «наихудшим случаем» и что говорят различные таблицы и стандарты, было очевидно, что достичь его личного уровня невозможности выпуска. В литературе утверждается, что паралич дыхания может возникнуть при токах, незначительно превышающих уровень невозврата. Если бы он был один (никогда не думал о такой деятельности), он, возможно, обнаружил бы, что барахтается :-). Обратите внимание, что это был путь тока из рук в ноги. Можно разумно ожидать, что в худшем случае грудь к груди будет потенциально выше.

Приведенная ниже таблица взята с этой страницы —
Резюме результатов наблюдения и отчетов о расследованиях — Часть I. Смертельные случаи, связанные с поражением электрическим током.

это не основной справочный источник, но используемые цифры были получены из «официального» источника. См. страницу выше.

Обратите внимание, что для переменного тока с частотой 60 Гц фибрилляция желудочков регистрируется как возникающая при 100 мА, но паралич дыхательных мышц возникает при 20 мА. Эти пределы очень сильно зависят от пользователя и ситуации, но дают указание порядка величины.

Используя очень нестандартное оборудование, я измерил сопротивление 1500 Ом в двух местах на животе. Я решил не измерять через грудь в районе сердца. Я использовал плоские контакты без проникновения в кожу. При 12 В, если бы сопротивление не менялось при протекании тока (и я ожидаю, что оно, вероятно, упадет), был бы произведен ток 8 мА. Можно разумно ожидать, что измерения с помощью проникающих через кожу электродов значительно увеличат это значение.

Отличное обсуждение электробезопасности, уровней тока в различных ситуациях и последствий можно найти здесь. Компетентность и добросовестность писателя безупречны*. Обсуждение относится к положениям стандарта IEC609.90 «Измерение тока прикосновения и тока защитного проводника». Это стандарт «за деньги», к которому у меня нет доступа, но выдержки из него приведены в приведенной выше ссылке и в других местах.

• ‘*’ P E Perkins PE.
  [email protected]
  Созывающий IEC TC108/WG5,
  IEC 60990 «Измерение тока прикосновения и тока защитного проводника»

Тщательное, но далеко не исчерпывающее изучение вышеуказанного документа и других связанных веб-материалов ясно показывает, что

Связанный:

Полная копия стандарта ECMA287 — Безопасность электронного оборудования

Бумага с данными для сравнения токов прикосновения — P Perkins

NIOSH — смерть рабочих от удара электрическим током

Отчеты о двух случаях смерти от удара током. Один на 12В. Один на 24В. Обратите внимание, что ОБА это неподтвержденные слухи, и фактической причиной смерти может не было поражение электрическим током.

Таблица 1. Оценка воздействия переменного тока частотой 60 Гц

Ампер	Эффект
1 мА	Едва заметный
16 мА	Максимальный ток, который средний человек может схватить и «отпустить»
20 мА	Паралич дыхательных мышц
100 мА	Порог фибрилляции желудочков
2 А	Остановка сердца и повреждение внутренних органов
15/20 А	Общий предохранитель или прерыватель размыкает цепь*

• Контакт с током силой 20 мА может быть смертельным.
  Для сравнения, обычный бытовой автоматический выключатель может быть рассчитан на 15, 20 или 30 ампер.

---

Интересно — у этого ответа 2 отрицательных голоса * — что интересно, учитывая несомненную правду, которую он говорит. Может быть, минусующие и все, кто не считает это хорошим ответом, хотели бы сказать мне, почему? Цель состоит в том, чтобы быть сбалансированным и объективным, и как можно более фактическим. Если не справится, дайте совет.

• И 3-й 11 августа 2022

Что убивает — ток или напряжение и почему? Ампер против вольт

Плохая жена или девушка не убьют вас, но напряжение и ток с некоторой скоростью сделают это легко. Вот почему никто не должен играть с электричеством (мощностью, напряжением и током), так как это наш друг, но и злейший враг. Если мы дадим ему шанс, он никогда не промахнется любой ценой.

Прежде чем мы углубимся в детали, я задам еще один вопрос. Если я убью тебя ножом (не волнуйся, не убью, но не гарантирую), будешь винить нож или меня? Другой способ, что убийца, пуля или порох?. По теме, Что убийца, ток или напряжение?

Чтобы узнать точную причину, мы должны знать разницу между током и напряжением. Как объяснялось в предыдущем посте, напряжение является причиной, а ток — следствием.

• Напряжение: — это разность потенциалов (сила типа а) между двумя точками, которая вызывает протекание тока в цепи. Это сила, необходимая для перемещения количества энергии из одной точки в другую.
• Ток: — это скорость потока заряда (электронов) между двумя точками, вызванная напряжением. Напряжение является основной причиной, по которой электроны проталкиваются через проводник или замкнутую электрическую цепь.

Связанные посты:

• Переменный ток или постоянный ток – что более опасно и почему?
• Что происходит, когда линия переменного тока касается линии постоянного тока?
• Разница между переменным и постоянным током (напряжение тока)

Чтобы узнать, что является фатальным, напряжение или ток? Давайте посмотрим на следующие формулы.

• V = I x R                  … (Закон Ома)
• P = V x I                  … (Мощность в цепях постоянного тока)
• P = V x I x Cosθ      … (Мощность в однофазных цепях переменного тока)

Где:

• В = напряжение в вольтах
• I = ток в амперах
• R = Сопротивление в Омах
• P = электрическая мощность в ваттах
• Cosϕ = коэффициент мощности

Поскольку первая формула (или закон Ома) показывает, что напряжение должно протекать через ток в проводящем материале, имеющем некоторое сопротивление, так как почти все материалы имеют некоторое сопротивление потоку электронов через него.

С другой стороны, при I = V / R ток прямо пропорционален напряжению, а при P = VI ток обратно пропорционален напряжению?

Логика этого сценария заключается в том, что некоторые величины остаются неизменными в первом случае, а парадеры изменяются во втором случае. Предположим, что сопротивление постоянно, тогда:

• Если мощность источника постоянна, то ток будет уменьшаться при увеличении напряжения.
• Если мощность источника увеличивается, увеличивается и напряжение, и ток, т. е. мощность изменяется.

Похожие сообщения:

• Почему мы не можем хранить переменный ток в батареях вместо постоянного?
• Какой из них более опасен? 120В или 230В и почему?
• Какой из них более опасен? 50Гц или 60Гц в 120В/230В?

Таким образом, основной причиной является напряжение и ток, поскольку эффект является убийцей с определенной скоростью в течение определенного периода времени. Ток убьет вас, но требуется некоторое количество напряжения, чтобы этот ток протекал по телу, разрушая сопротивление человеческого тела. Другими словами, для надлежащего поражения электрическим током в человеческом теле должна пройти достаточная мощность.

Короче говоря, высокое напряжение в несколько микроампер не причиняет человеческому организму ничего, как при подаче высокого напряжения на электронно-лучевую трубку в традиционном телевизоре или при высоком статическом напряжении в гребенке. с другой стороны, сильный ток с сотой долей ампера с десятью, двадцатью или тридцатью или более ничего не делает для человеческого тела, как электросварочный аппарат, поскольку величины напряжения недостаточно, чтобы протолкнуть такой уровень сильного тока в человеческом теле, поскольку существует путь с наименьшим сопротивлением по сравнению с внутренним сопротивлением человеческого тела. Другим примером является автомобильный аккумулятор с высокой силой тока при низком уровне напряжения (12 В постоянного тока), но если мы затянем оба провода, он не будет поражен электрическим током. Следовательно, достаточное напряжение сотой доли при достаточном токе может привести к поражению электрическим током человеческого тела, потому что человеческому телу, как и резистору, требуется достаточная мощность для пропускания тока.

Похожие сообщения:

• Почему птиц и белок не бьет током на линиях электропередач?
• Почему в электронных схемах используется постоянный ток вместо переменного?
• Разница между системой передачи переменного и постоянного тока

Имейте в виду, что воздействие электрического тока на тело человека зависит от:

• Значение тока
• Значение напряжения
• Время прохождения тока через тело человека
• Частота питания (50Гц/60Гц и выше/низкая)
• Путь тока (сухой, мокрый и т. д.)
• Способность человека реагировать (нервная система)

Следующие уровни напряжения считаются безопасными.

Напряжение переменного тока

• 25 В (влажные места)
• 50В (Сухие места)

Напряжение постоянного тока

• 120 В постоянного тока

В следующих таблицах показаны различные значения переменного и постоянного тока в мА и их влияние на организм человека. Имейте в виду, что это среднее значение, которое не должно быть одинаковым для всех, поскольку оно зависит от разных факторов.

Переменный ток в мА (50 Гц)	Постоянный ток в мА	Воздействие на организм человека
0,5 – 1,5	0,4	Восприятие
1,3	4 – 15	Сюрприз
3 – 22	15 – 88	Поехали (Рефлекторное действие)
22 – 40	80 – 160	Мышечное торможение
40 – 100	160 – 300	Респираторный блок
Более 100	Более 300	Обычно со смертельным исходом

Опасность поражения электрическим током и воздействие на организм человека

Связанный пост:

• Является ли молния переменным или постоянным током?
• Почему автомобильный аккумулятор 12 В не может убить вас электрическим током?
• Что произойдет, если аккумулятор подключить к сети переменного тока?


Заключение о путанице, что опасно, ток или напряжение?: ток убивает, а не напряжение. Но напряжение должно управлять током. т.е. Амперы ответственны за поражение электрическим током, а не вольты.

Предупреждение : Опасны как переменные, так и постоянные напряжения и токи. Не прикасайтесь к токоведущим проводам. В случае поражения электрическим током и опасного воздействия постарайтесь отключить электропитание и оттолкнуть тело пострадавшего от источника (помните, что перед этим следует должным образом изолироваться). В случае ремонта или устранения неисправностей вызывайте только профессионального и лицензированного электрика. В экстренных случаях обратитесь за медицинской помощью в местные органы власти как можно скорее.

Полезно знать:

1. Среднее сопротивление человеческого тела в сухом состоянии составляет почти ≈ 100 000 Ом, тогда как сопротивление человеческого тела во влажном состоянии составляет 1000 Ом.
2. Также достаточно напряжения выше 50В (в сухом состоянии) и 25В (во влажном состоянии) для поражения человека током.
