Условные обозначения в электрических схемах по ГОСТ

• Статья
• Видео

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта Сам Электрик условные обозначения в электрических схемах, как графические, так и буквенные.

• Графические
• Буквенные

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

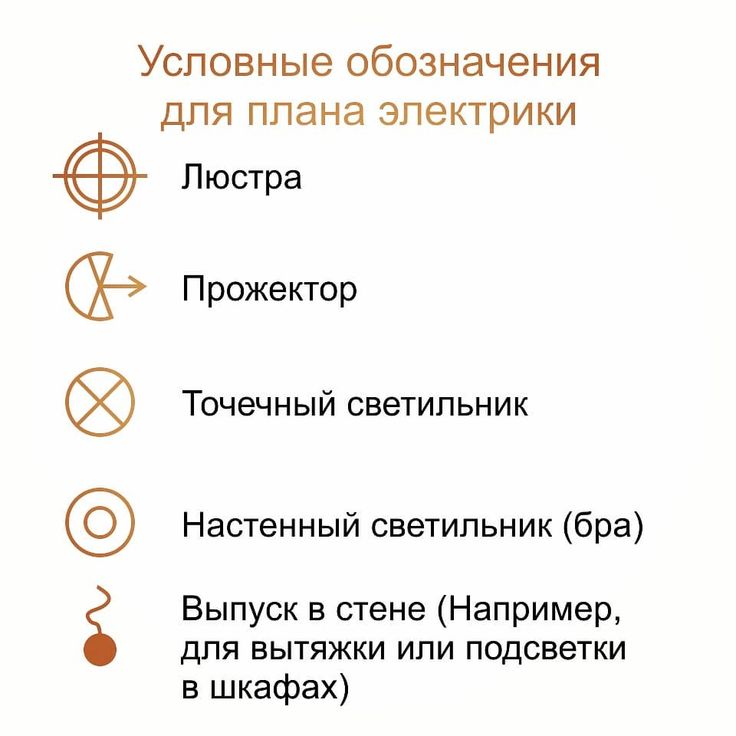

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
2. КУ – кнопка управления.
3. КВ – конечный выключатель.
4. КК – командо-контроллер.
5. ПВ – путевой выключатель.
6. ДГ – главный двигатель.
7. ДО – двигатель насоса охлаждения.
8. ДБХ – двигатель быстрых ходов.
9. ДП – двигатель подач.
10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

• Как работает магнитный пускатель
• Какие бывают электрические схемы
• Как рассчитать количество кабеля для электропроводки

Условные обозначения на электрических схемах по ГОСТ: буквенные, графические

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Содержание статьи

• 1 Нормативная база
• 2 Обозначение электрических элементов на схемах
  • 2.1 Электрические щиты, шкафы, коробки
  • 2.2 Элементная база для схем электропроводки
    • 2.2.1 Изображение розеток
    • 2.2.2 Отображение выключателей
  • 2.3 Лампы и светильники
• 3 Радиоэлементы
• 4 Буквенные обозначения

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Номер	Название	Изображение на схеме
1	Автоматический выключатель (автомат)
2	Рубильник (выключатель нагрузки)
3	Тепловое реле (защита от перегрева)
4	УЗО (устройство защитного отключения)
5	Дифференциальный автомат (дифавтомат)
6	Предохранитель
7	Выключатель (рубильник) с предохранителем
8	Автоматический выключатель со встроенным тепловым реле (для защиты двигателя)
9	Трансформатор тока
10	Трансформатор напряжения
11	Счетчик электроэнергии
12	Частотный преобразователь
13	Кнопка с автоматическим размыканием контактов после нажатия
14	Кнопка с размыканием контактов при повторном нажатии
15	Кнопка со специальным переключателем для отключения (стоп, например)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т. д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Номер	Название	Обозначение электрических элементов на схемах
1	Фазный проводник
2	Нейтраль (нулевой рабочий) N
3	Защитный проводник («земля») PE
4	Объединенные защитный и нулевой проводники PEN
5	Линия электрической связи, шины
6	Шина (если ее необходимо выделить)
7	Отводы от шин (сделаны при помощи пайки)

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т. д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

	Название элемента электрической схемы	Буквенное обозначение
1	Выключатель, контролер, переключатель	В
2	Электрогенератор	Г
3	Диод	Д
4	Выпрямитель	Вп
5	Звуковая сигнализация (звонок, сирена)	Зв
6	Кнопка	Кн
7	Лампа накаливания	Л
8	Электрический двигатель	М
9	Предохранитель	Пр
10	Контактор, магнитный пускатель	К
11	Реле	Р
12	Трансформатор (автотрансформатор)	Тр
13	Штепсельный разъем	Ш
14	Электромагнит	Эм
15	Резистор	R
16	Конденсатор	С
17	Катушка индуктивности	L
18	Кнопка управления	Ку
19	Конечный выключатель	Кв
20	Дроссель	Др
21	Телефон	Т
22	Микрофон	Мк
23	Громкоговоритель	Гр
24	Батарея (гальванический элемент)	Б
25	Главный двигатель	Дг
26	Двигатель насоса охлаждения	До

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

• реле тока — РТ;
• мощности — РМ;
• напряжения — РН;
• времени — РВ;
• сопротивления — РС;
• указательное — РУ;
• промежуточное — РП;
• газовое — РГ;
• с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах.  Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Электрические символы | Электронные символы

Электрические символы и символы электронных схем используются для рисования принципиальных схем.

Символ	Название компонента	Значение
Символы проводов
	Электрический провод	Проводник электрического тока
	Подключенные провода	Соединённый переход
	Неподключенные провода	Провода не подключены
Символы переключателей и реле
	Тумблер SPST	Отключает ток при открытии
	Тумблер SPDT	Выбор между двумя соединениями
	Кнопочный переключатель (НО)	Выключатель мгновенного действия — нормально разомкнутый
	Кнопочный переключатель (НЗ)	Выключатель мгновенного действия — нормально замкнутый
	Двухпозиционный переключатель	DIP-переключатель используется для встроенной конфигурации
	Реле SPST	Реле открытия/закрытия соединения электромагнитом
	Реле SPDT
	Перемычка	Закройте соединение, установив перемычку на контакты.
	Паяльная перемычка	Припой для замыкания соединения
Символы земли
	Земля Земля	Используется для нулевого опорного потенциала и защиты от поражения электрическим током.
	Заземление шасси	Подключен к шасси схемы
	Цифровой/общая земля
Символы резисторов
	Резистор (IEEE)	Резистор уменьшает ток.
	Резистор (МЭК)
	Потенциометр (IEEE)	Регулируемый резистор — имеет 3 вывода.
	Потенциометр (МЭК)
	Переменный резистор/реостат (IEEE)	Регулируемый резистор — имеет 2 вывода.
	Переменный резистор/реостат (IEC)
	Подстроечный резистор	Предустановленный резистор
	Термистор	Терморезистор – изменение сопротивления при изменении температуры
	Фоторезистор / светочувствительный резистор (LDR)	Фоторезистор — изменение сопротивления при изменении интенсивности света
Символы конденсаторов
	Конденсатор	Конденсатор используется для накопления электрического заряда. Он действует как короткое замыкание с переменным током и разомкнутая цепь с постоянным током.
	Конденсатор
	Поляризованный конденсатор	Электролитический конденсатор
	Поляризованный конденсатор	Электролитический конденсатор
	Переменный конденсатор	Регулируемая емкость
Символы индуктора/катушки
	Индуктор	Катушка/соленоид, создающий магнитное поле
	Катушка индуктивности с железным сердечником	Включает утюг
	Переменный индуктор
Символы блока питания
	Источник напряжения	Генерирует постоянное напряжение
	Источник тока	Генерирует постоянный ток.
	Источник напряжения переменного тока	Источник переменного напряжения
	Генератор	Электрическое напряжение создается механическим вращением генератора
	Аккумулятор	Генерирует постоянное напряжение
	Аккумулятор	Генерирует постоянное напряжение
	Управляемый источник напряжения	Генерирует напряжение как функцию напряжения или тока другого элемента схемы.
	Управляемый источник тока	Генерирует ток как функцию напряжения или тока другого элемента схемы.
Символы счетчиков
	Вольтметр	Измеряет напряжение. Обладает очень высоким сопротивлением. Подключены параллельно.
	Амперметр	Измеряет электрический ток. Имеет близкое к нулю сопротивление. Подключен последовательно.
	Омметр	Измеряет сопротивление
	Ваттметр	Измеряет электрическую мощность
Символы лампы / лампочки
	Лампа / лампочка	Генерирует свет при протекании тока через
	Лампа / лампочка
	Лампа / лампочка
Символы диодов/светодиодов
	Диод	Диод пропускает ток только в одном направлении — слева (анод) направо (катод).
	Стабилитрон	Допускает протекание тока в одном направлении, но также может протекать в обратном направлении при превышении напряжения пробоя
	Диод Шоттки	Диод Шоттки — диод с малым падением напряжения
	Варактор / варикап Диод	Диод переменной емкости
	Туннельный диод
	Светоизлучающий диод (LED)	Светодиод излучает свет при протекании тока через
	Фотодиод	Фотодиод пропускает ток при воздействии света
Символы транзисторов
	Биполярный транзистор NPN	Позволяет протекать току при высоком потенциале на основании (в середине)
	Биполярный транзистор PNP	Позволяет протекать току при низком потенциале основания (в центре)
	Транзистор Дарлингтона	Изготовлен из 2-х биполярных транзисторов. Имеет общий прирост произведения каждого прироста.
	JFET-N Транзистор	N-канальный полевой транзистор
	JFET-P Транзистор	П-канальный полевой транзистор
	NMOS-транзистор	N-канальный МОП-транзистор
	ПМОП-транзистор	P-канальный МОП-транзистор
Разное Символы
	Двигатель	Электродвигатель
	Трансформатор	Изменение напряжения переменного тока с высокого на низкое или с низкого на высокое.
	Электрический звонок	Звонки при активации
	Зуммер	Издавать жужжащий звук
	Предохранитель	Предохранитель отключается, когда ток превышает пороговое значение. Используется для защиты цепи от больших токов.
	Предохранитель
	Автобус	Содержит несколько проводов. Обычно для данных/адреса.
	Автобус
	Автобус
	Оптопара/оптоизолятор	Оптопара изолирует соединение с другой платой
	Громкоговоритель	Преобразует электрический сигнал в звуковые волны
	Микрофон	Преобразует звуковые волны в электрический сигнал
	Операционный усилитель	Усилить входной сигнал
	Триггер Шмитта	Работает с гистерезисом для снижения шума.
	Аналого-цифровой преобразователь (АЦП)	Преобразует аналоговый сигнал в цифровые числа
	Цифро-аналоговый преобразователь (ЦАП)	Преобразует цифровые числа в аналоговый сигнал
	Кварцевый осциллятор	Используется для генерации точного тактового сигнала частоты
⎓	Постоянный ток	Постоянный ток генерируется из постоянного уровня напряжения
Обозначения антенн
	Антенна / антенна	Передает и принимает радиоволны
	Антенна / антенна
	Дипольная антенна	Двухпроводная простая антенна
Символы логических вентилей
	Ворота НЕ (инвертор)	Выводит 1, когда на входе 0
	И Ворота	Выходы 1, когда оба входа равны 1.
	Ворота И-НЕ	Выводит 0, когда оба входа равны 1. (НЕ + И)
	ИЛИ Ворота	Выводит 1, когда любой вход равен 1.
	Ворота НО	Выводит 0, когда любой вход равен 1. (НЕ + ИЛИ)
	Ворота исключающего ИЛИ	Выходы 1, если входы разные. (Эксклюзивный ИЛИ)
	D Триггер	Сохраняет один бит данных
	Мультиплексор/мультиплексор от 2 до 1	Соединяет выход с выбранной входной линией.
	Мультиплексор/мультиплексор от 4 до 1
	Демультиплексор/демультиплексор с 1 по 4	Соединяет выбранный выход с входной линией.

Более 100 символов электрических и электронных цепей

Электрические символы или электронные схемы виртуально представлены принципиальными схемами. Есть несколько стандартных символов для обозначения компонентов в цепях. В этой статье приведены некоторые из часто используемых символов для рисования схем. Существует множество электрических и электронных схемных символов, которые используются для обозначения основного электронного или электрического устройства. В основном мы используем их для рисования принципиальных схем.

[adsense1]

Ниже приведены различные типы символов, которые мы упомянули по категориям. Надеюсь, что эта информация поможет ясно понять.

• Провода
• Переключатели
• Источники
• Земля
• Резистор
• Переменный резистор
• Конденсатор
• Катушки индуктивности
• Диоды
• Транзистор
• Логические элементы
• Усилители
• Антенна
• Трансформатор
• Разное

[adsense2]

ПРОВОДА
Провода Представляет проводник, по которому проходит электрический ток. Также называется линией электропередач, электрической линией или проводом.	Connected Wires Представляет соединение двух проводников. Точка показывает точку соединения.	Несоединенные провода Представляет два несоединенных провода/проводника.
Линия входной шины Представляет шину для ввода или входящих данных.	Линия шины вывода Представляет шину для вывода или исходящих данных.	Терминал Представляет начальную или конечную точку.
Линия шины Представляет собой несколько проводников, соединенных вместе в провод шины.
ВЫКЛЮЧАТЕЛИ
Кнопка (нормально разомкнутая) Этот переключатель находится в состоянии ВКЛ, когда кнопка нажата, в противном случае он находится в состоянии ВЫКЛ.	Кнопка (нормально замкнутая) Первоначально этот переключатель находится в состоянии ВКЛ. Он переходит в состояние OFF, когда его отпускают.	Переключатель SPST Однополюсный, однонаправленный, сокращенно SPST. Это действует как переключатель ВКЛ/ВЫКЛ. Полюса определяют количество цепей, к которым он может быть подключен, а броски определяют количество позиций, которые соединяет полюс.
Переключатель SPDT Однополюсный двухпозиционный переключатель сокращенно обозначается как SPDT. Этот переключатель позволяет току течь в любом из двух направлений, регулируя его положение.	Переключатель DPST Двухполюсный, однонаправленный, сокращенно DPST. Этот переключатель может управлять двумя цепями одновременно.	Переключатель DPDT Двухполюсный двухпозиционный переключатель является полной формой DPDT. Это может соединить четыре цепи, изменив положение.
Переключатель реле Представляет собой переключатель реле. Это может управлять нагрузками переменного тока с помощью напряжения постоянного тока, подаваемого на катушку.
ИСТОЧНИКИ
Источник переменного тока Представляет источник переменного тока в цепи.	Блок питания постоянного тока Представляет блок питания постоянного тока. Он подает постоянный ток на цепь.	Источник постоянного тока Символ обозначает независимый источник тока, обеспечивающий постоянный ток.
Источник регулируемого тока Это зависимый источник тока. Обычно зависит от других источников (напряжение или ток).	Управляемый источник напряжения Это зависимый источник напряжения. Обычно зависит от других источников (напряжение или ток).	Одноэлементная батарея Обеспечивает питание цепи.
Многоэлементная батарея Комбинация нескольких одноэлементных батарей или одна большая аккумуляторная батарея. Напряжение обычно выше.
Генераторы волн
Синусоидальный генератор Представляет собой генератор синусоидальных колебаний.	Генератор импульсов Генератор импульсов или прямоугольных импульсов.	Треугольная волна Представляет генератор треугольных волн.
НАЗЕМНЫЕ СИМВОЛЫ
Заземление Эквивалентно теоретическому напряжению 0 В и используется в качестве опорного нулевого потенциала. Это потенциал идеально проводящей земли.	Сигнальная земля Это опорная точка, от которой измеряется сигнал. Из-за падения напряжения в цепи в цепи может быть несколько сигнальных заземлений.	Заземление корпуса Действует как барьер между пользователем и цепью и предотвращает поражение электрическим током.
СИМВОЛЫ РЕЗИСТОРА
Постоянный резистор Это устройство, противодействующее протеканию тока в цепи. Эти два символа используются для обозначения постоянного резистора.
ПЕРЕМЕННЫЙ РЕЗИСТОР
Реостат Это переменный резистор с двумя выводами. Они обычно используются для управления током в цепи. Обычно используется в схемах настройки и устройствах управления мощностью, таких как нагреватели, духовки и т. д. Его также называют подстроечным резистором или подстроечным резистором. Сопротивление регулируется с помощью вращающегося регулятора, расположенного сверху, с помощью отвертки. Они используются для регулировки чувствительности схемы, такой как температура или свет.	Термистор Термочувствительный резистор. Они используются в датчиках температуры, цепях ограничения тока, цепях защиты от перегрузки по току и т. д.
Варистор Это резистор, зависящий от напряжения. Имеет нелинейные вольт-амперные характеристики. Обычно используется для защиты цепей от скачков напряжения и чрезмерных переходных напряжений.	Магниторезистор Их также называют магнитозависимыми резисторами (MDR). Сопротивление магниторезистора изменяется в зависимости от напряженности внешнего магнитного поля. Они используются в электронном компасе, обнаружении черных металлов, датчиках положения и т. д.	LDR Их также называют фоторезисторами. Сопротивление LDR зависит от интенсивности падающего на него света. Они обычно используются в светочувствительных приложениях.
Резистор с ответвлениями Постоянный резистор проволочного типа с одним или несколькими выводами по всей длине. Обычно используется в делителях напряжения.	Аттенюатор Это устройство, используемое для снижения мощности сигнала. Они сделаны из простых делителей напряжения и, следовательно, могут быть отнесены к семейству резисторов.	Мемристор Сопротивление мемристора варьируется в зависимости от направления потока заряда. Мемристоры могут использоваться в обработке сигналов, логике/вычислениях, энергонезависимой памяти и т. д.
СИМВОЛЫ КОНДЕНСАТОРОВ
Неполяризованный конденсатор Конденсатор накапливает заряд в виде электрической энергии. Эти два символа используются для обозначения неполяризованного конденсатора. Неполяризованные конденсаторы имеют большие размеры и небольшую емкость. Они могут использоваться как в цепях переменного, так и постоянного тока.	Поляризованный конденсатор Поляризованные конденсаторы небольшого размера, но имеют высокую емкость. Они используются в цепях постоянного тока. Их можно использовать как фильтры, для пропуска или обхода низкочастотных сигналов.	Электролитический конденсатор Почти все электролитические конденсаторы поляризованы и поэтому используются в цепях постоянного тока
Проходной конденсатор Они обеспечивают низкоомный путь к земле для высокочастотных сигналов	Переменный конденсатор Емкость переменного конденсатора можно регулировать, поворачивая ручку. Они широко используются для регулировки частоты, то есть для настройки.
ИНДУКТОРЫ
Катушка индуктивности с железным сердечником Используются вместо катушек индуктивности с ферритовым сердечником. Ферритовый сердечник или ферромагнитные индукторы обладают высокой проницаемостью и требуют воздушного зазора для ее уменьшения. Катушки индуктивности с железным порошковым сердечником имеют встроенный воздушный зазор.	Катушки индуктивности с ферритовым сердечником Материал сердечника в катушках индуктивности этого типа изготовлен из ферритового материала. Они в основном используются для подавления интерференции электромагнитных волн.	Катушки индуктивности с центральным отводом Используются для передачи сигналов,
Катушки переменной индуктивности Наиболее распространены катушки переменной индуктивности с подвижным ферритовым магнитным сердечником. Индуктивность изменяется путем вдвигания сердечника в катушку или из нее.
ДИОДЫ
Диод Pn-перехода Диод Pn-перехода пропускает ток только в условиях прямого смещения. Эти диоды можно использовать в цепях ограничения и ограничения, в качестве выпрямителей в цепях постоянного тока и т. д.	Стабилитрон В условиях прямого смещения он действует как обычный диод и пропускает ток. Он также позволяет току течь в условиях обратного смещения, когда напряжение достигает определенной точки пробоя. Обычно используется в регуляторах напряжения и схемах защиты от перенапряжения.	Фотодиод Фотодиод улавливает световую энергию и преобразует ее в ток или напряжение с помощью механизма, называемого фотоэлектрическим эффектом. Они используются в проигрывателях компакт-дисков, камерах и т. д.
Светодиод Светоизлучающий диод похож на диод с PN-переходом, но излучает энергию в виде света, а не тепла. Они в основном используются в индикации, освещения приложений.	Варакторный диод Варакторный диод называется варикапом или диодом с переменной емкостью. Емкость этого диода зависит от приложенного входного напряжения. Это используется в генераторах с частотным регулированием, умножителях частоты и т. д.	Диод Шокли Четырехслойный диод. Это имело быструю операцию переключения и, следовательно, используется в приложениях переключения.
Диод Шоттки Представляет собой диод Шоттки. Он имеет низкое падение прямого напряжения и может быстро переключаться. Используется для ограничения напряжения, выпрямителей, защиты от обратного тока и разрядки.	Туннельный диод Он также известен как диод Эсаки. Он может переключаться очень быстро и хорошо работать в микроволновом диапазоне частот. Это используется в схемах генератора и микроволновых цепях.	Тиристор Он состоит из четырех слоев чередующихся материалов P и N. Они действуют как бистабильные переключатели и используются в цепях с высокими напряжениями и токами.
Диод постоянного тока Также называется диодом ограничения тока или диодом регулирования тока. Он ограничивает ток до заданного максимального значения.	Лазерный диод Лазерный диод подобен светоизлучающему диоду. Активная область формируется во внутренней области в структуре ПИН. Лазерные диоды находят применение в лазерной печати, лазерном сканировании и т. д.
ОБОЗНАЧЕНИЯ ТРАНЗИСТОРА
NPN Изготовлен из комбинации полупроводника P-типа между двумя полупроводниками N-типа. Он включается, когда переход база-эмиттер смещен в прямом направлении. Они обычно используются для усиления и переключения приложений.	PNP Изготовлен из комбинации полупроводника N-типа между двумя полупроводниками P-типа. Он включается, когда переход база-эмиттер смещен в обратном направлении. Они используются для усиления и переключения приложений.
JFET
N-канальный JFET N-канальный JFET изготовлен из кремниевых стержней n-типа, которые образуют два PN-перехода сбоку. Основными носителями заряда здесь являются электроны.	P-Channel JFET P-Channel JFET изготовлен из кремниевой пластины p-типа, которая образует два PN-перехода сбоку. Основными носителями заряда здесь являются дырки.
МОП-транзистор
Усовершенствованный МОП-транзистор Усовершенствованный полевой МОП-транзистор имеет положительный затвор. Он индуцирует отрицательные заряды в n-канале, и, таким образом, количество отрицательных зарядов увеличивается, увеличивая проводимость канала.	МОП-транзистор с истощением В режиме истощения используется отрицательный затвор. Это уменьшает ширину обедненного слоя.
Фототранзистор Фототранзистор преобразует падающую на него световую энергию в соответствующую электрическую энергию. Это можно использовать в приложениях для измерения освещенности. База остается отключенной, поскольку свет используется для обеспечения протекания тока.	Фото-Транзистор Дарлингтона Фото-Транзистор Дарлингтона похож на фототранзистор с очень высоким коэффициентом усиления и чувствительностью	Дарлингтон-транзистор Эта конфигурация обеспечивает высокий коэффициент усиления по току. Они используются в регуляторах мощности, выходных каскадах аудиоусилителей, драйверах дисплеев и т. д.
ЛОГИЧЕСКИЕ ВОРОТА
И ворота Это основные ворота и они реализуют логическое соединение. Выход логического элемента И высокий, только если оба входа высокие, в противном случае оба низкие.	Элемент ИЛИ Элемент ИЛИ реализует логическую дизъюнкцию. Выход имеет высокий уровень, если любой из входов имеет высокий уровень.	Nand Gate Является дополнением к AND gate. Выход низкий только тогда, когда оба входа высокие, в противном случае он высокий.
Логический элемент ИЛИ Ворота НЕ-ИЛИ не являются воротами ИЛИ. Выход этого вентиля высокий, если оба входа низкие, в противном случае высокий.	Не ворота Инвертор или вентиль НЕ реализует логическое отрицание. Этот вентиль инвертирует вход.	Exor Этот вентиль реализует логику исключающего ИЛИ. Выход этого вентиля высокий, если оба входа различны.
Exnor Этот вентиль реализует отрицание логики EXOR. Выход этого вентиля высокий, только если два входа идентичны.	Буфер Звуковой сигнализатор. Обычно используется в сигналах тревоги, таймерах и сообщениях подтверждения.	Буфер с тремя состояниями Аналогичен обычному буферу, но с управляющим сигналом. В случае активного верхнего буфера он нормально работает только при управляющем сигнале 1. В случае активного нижнего буфера нормально работает только при управляющем сигнале 0.
Flip Flop Flip Flop также является элементом памяти, но это синхронное устройство. На рисунке ниже показан базовый D-триггер.
УСИЛИТЕЛИ
Базовый усилитель Усилитель — это устройство, которое усиливает относительно слабый входной сигнал, т. е. увеличивает мощность сигнала. Они используются в системах связи, аудиоустройствах и т. д.	Операционный усилитель Операционный усилитель (ОУ) представляет собой усилитель напряжения с очень высоким коэффициентом усиления. Вход дифференциальный. Они используются в контрольно-измерительных приборах, обработке сигналов, системах управления и т. д.
АНТЕННА
Антенна Этот символ относится к антенне или антенне. Он преобразует электрическую энергию в радиоволны. Он используется в беспроводной связи для передачи или приема сигналов.	Рамочная антенна Рамочная антенна названа в честь ее формы, напоминающей петлю провода или другого электрического проводника. Они используются в качестве приемных антенн в низкочастотном диапазоне.	Дипольная антенна Это наиболее широко используемая антенна. Обычно используется в телеприставках, коротковолновых передачах и FM-приемниках.
ТРАНСФОРМАТОР
Трансформатор Трансформатор является основным элементом, передающим энергию из одной цепи в другую посредством электромагнитной индукции. Обычно они используются в электроэнергетике для увеличения или уменьшения напряжения переменного тока.	Железный сердечник В качестве сердечника используется кусок магнитного материала. Обычно используются ферромагнитные металлы, такие как железо. Сердечник имеет высокую проницаемость и используется для удержания магнитного поля.	С центральным отводом Вторичная обмотка трансформатора с центральным отводом разделена на две части с одинаковым числом витков в каждой части. Это приводит к двум отдельным выходным напряжениям на двух концах линии. Используется в схемах выпрямителей.
Повышающий трансформатор №. витков во вторичной обмотке больше, чем в первичной. Выходное напряжение выше входного. Значительно используется в инверторах.	Понижающий трансформатор №. витков во вторичной обмотке меньше, чем в первичной. Выходное напряжение меньше входного. Он широко используется в приложениях с низким энергопотреблением.
РАЗНОЕ
Зуммер Звуковое устройство. Это издает жужжащий звук при подаче напряжения.	Громкоговоритель Это также аудиоустройство. Опубликовано 14.12.2022 в Разное от admin Метки: Комментарии Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
