Кабель ВВГ. Виды и устройство. Характеристики и применение

Одним из распространенных образцов продукции кабельно-проводникового производства является кабель ВВГ. Его технические параметры позволяют осуществлять успешное распределение и передачу электрической энергии. Он используется во многих областях, и для различного напряжения.

Кабель ВВГ выпускается различных модификаций. Чтобы понять, в чем заключаются отличия разных марок кабеля, необходимо рассмотреть их обозначение и расшифровку маркировки каждого вида.

Обычное исполнение ВВГ кабеля:
  • Если в маркировке впереди нет буквы «А», это означает, что материалом жил кабеля является медь.
  • Первый символ «В» означает материал диэлектрической изоляции жил – поливинилхлорид (ПВХ).
  • Второй символ «В» означает материал изоляции всего кабеля – также поливинилхлорид.
  • Буква «Г» обозначает отсутствие дополнительной защитной оболочки или брони, то есть «голый».

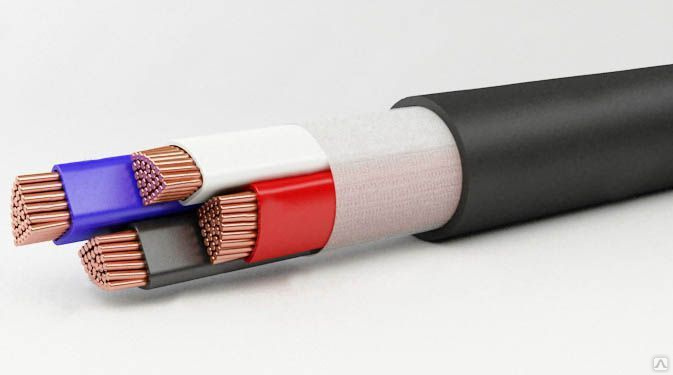

Каждый провод в кабеле имеет свой цвет. Обычно фазные провода имеют красный цвет, однако разные производители по-разному выполняют цветовую маркировку, и фазные проводники могут иметь и другие цвета.

Провод заземления чаще всего окрашен в желто-зеленый цвет, то есть основной цвет желтый, с дополнительной одной или двумя зелеными полосами вдоль провода. Нулевой проводник обычно имеет синий или голубой цвет с белой продольной полосой.

Провода в кабеле могут быть одножильными и многожильными, они скручены и имеют защиту из ПВХ оболочки.

По форме сечения кабели делятся:
  • Круглые.
  • Плоские.

Негорючий кабель ВВГнг

В помещениях, которые являются пожароопасными, а также в общественных зданиях для передачи электроэнергии требуются кабели, которые не поддерживают горение. Для таких целей применяют негорючие кабели с маркировкой ВВГнг. Последние буквы указывают на то, что изоляция кабеля обладает негорючими свойствами.

В свою очередь негорючие кабели подразделяются на несколько подвидов:
  • ВВГнг НF – этот кабель, находясь в огне, будет гореть, но выделяемый при этом дым содержит незначительное количество вредных элементов. Буквы НF означают, что оболочка кабеля выполнена из пластика с пониженным содержанием хлора. За счет этого уменьшается отравляющее действие дыма.
  • ВВГнг-LSLТх – в этом виде кабеля изоляция отдельных проводников, а также всего кабеля состоит из малогорючего пластификата, который во время горения образует меньше дыма, и с малой отравляющей способностью. Такие проводники даже во время пожара сохраняют работоспособность. Они применяются для сетей переменного тока напряжением до 1 кВ, либо для сетей постоянного тока до 1,5 кВ. Допускается применение такого кабеля в социальных учреждениях.
  • ВВГнг – frls – такой кабель обладает высокой надежностью, так как его проводники имеют дополнительную защиту, состоящую из двух лент слюдой. Каждый провод изолирован тепловой изоляцией. Поверх нее нанесена пластиковая негорючая оболочка со свойствами наименьшего выделения дыма. Жилы покрыты изоляцией, и скручены. На них сверху имеется еще одна защитная оболочка, состоящая из двух медных сеток или лент толщиной более 0,1 мм. Эта защитная оболочка сверху покрыта изоляционной оболочкой из поливинилхлорида. Этот вид кабеля используется на производственных предприятиях, атомных станциях, в зонах с повышенной взрывоопасностью.
  • ВВГнг – ls – такая марка кабеля имеет изоляцию, которая при возгорании практически не образует дыма.

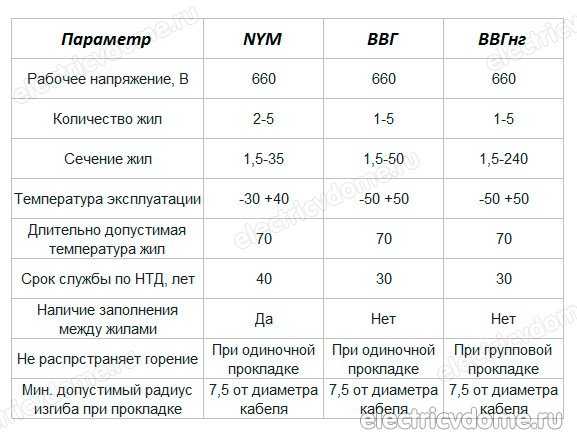

Если коротко описать основные отличия негорючего кабеля ВВГнг от ВВГ кабеля, то можно сказать, что кабель ВВГ не горит при одиночной прокладке, а кабель ВВГнг практически не поддерживает горение даже при групповой прокладке, в одной связке с другими кабелями. Остальные обозначения, добавленные к основной маркировке, улучшают свойства кабеля по разным параметрам.

Кабель ВВГ и его формы

В зависимости от формы жил и их числа кабель ВВГ изготавливают следующих форм сечения:
  • Круглый.

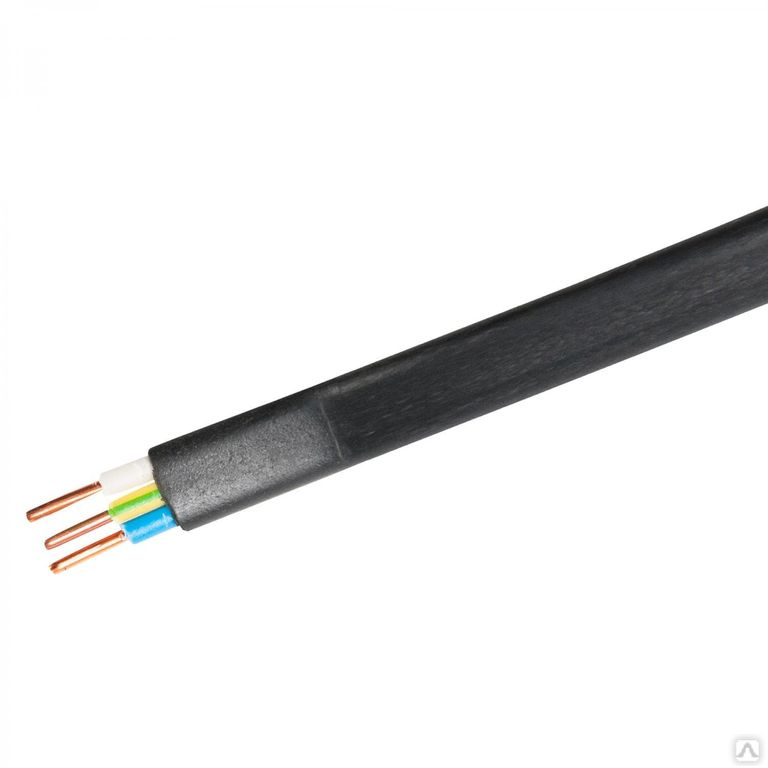

  • Плоский.
  • Треугольный.
  • Пятиугольный.

Оболочка кабеля выполнена из ПВХ разных видов. Между жилами промежутки заполнены таким же пластиком. Некоторые исполнения кабеля оснащены жгутом из поливинилхлорида. При небольшом сечении жил до 25 кв.мм жилы не заполняются пластикатом.

Кабельные жилы подразделяются на круглые и секторные. Чаще всего кабели с круглыми жилами являются одножильными, а с секторными жилами – многожильными.

Характеристики кабеля

  • Огнестойкость не ниже 180 минут.
  • Допускаемая температура нагревания при:
    — перегрузке +90 градусов;
    — нормальном режиме +70 градусов;
    — коротком замыкании с сохранением функциональности +160 +250 градусов, в зависимости от производителя.
  • Допустимый изгиб ограничен:
    — одножильный кабель, наименьший радиус изгиба равен 10-кратному радиусу кабеля;
    — многожильный кабель, минимальный радиус изгиба равен 7,5 радиусов кабеля.
  • Режим эксплуатационных температур находится в пределах -50 +50 градусов. В случае внешней прокладке кабеля необходимо наличие ультрафиолетовой защиты.
  • Условия укладки кабеля: до -15 градусов. В случае более низких температур, требуется применение подогрева кабеля.

Характеристики кабеля также во многом зависят от фирмы производителя. Перед приобретением необходимо тщательно изучить паспорт кабеля. Кабель ВВГ имеет невысокую стоимость при качественных технических параметрах. Поэтому применяются во многих областях.

Число и сечение жил

Кабель ВВГ может иметь сечение жил 1,5-240 мм2. В торговой сети обычно продаются кабели с сечением жил, не превышающих 35 мм2. Более мощные кабели необходимо заказывать отдельно. Число жил кабеля обозначается цифрами, сразу после буквенной маркировки. Первая цифра обозначает число жил, а вторая – площадь сечения провода.

Существуют кабели с проводами заземления и нейтрали другого сечения. Это делается для снижения стоимости и экономии цветных металлов.

Длительно допустимый ток

При выборе сечения кабеля наиболее правильным способом является выбор по наибольшему току. Существует такой параметр, как длительно допустимый ток, который зависит от сечения и числа жил и метода прокладки кабеля (закрытой или открытой).

Сфера применения

Кабель ВВГ стал популярным в стационарных устройствах для распределения и передачи электрической энергии напряжением 660-1000 вольт частотой 50 Гц. Эти кабели могут применяться в условиях внешней среды, а также во влажных и сухих помещениях.

Чаще всего кабель используется в жилых домах, на электростанциях, промышленных предприятиях, приборах освещения, каналах, тоннелях и других различных областях. При прокладке кабеля в грунте необходимо использовать дополнительную защиту, например, трубу.

Благодаря стойкости к горению, такой кабель широко применяется в условиях с большой вероятностью взрывов и возгораний. Безопасность его применения достигается с помощью бронирования. При прокладке кабеля для бытовых нужд, его рекомендуется защищать кабель-каналом, гофрой, металлическим рукавом и т.д.

Похожие темы:
  • Полый кабель. Устройство и особенности. Работа и применение
  • Кабель frls. Виды и устройство. Применение и как выбрать. Особенности
  • Кабель ААБл. Устройство и маркировка. Параметры и применение
  • Кабель ВББШВ. Виды и устройство. Применение и параметры
  • Провод ПУГВ. Маркировка и устройство. Параметры и применение
  • Провод ПУГНП. Устройство и особенности. Популярность и опасность
  • Кабель АСБ. Устройство и особенности. Маркировка. Характеристики
  • Шинопроводы. Виды и устройство. Применение и особенности
  • Кабель МКЭШ. Устройство и применение. Маркировка и характеристики
  • Провод ШВВП. Виды и устройство. Маркировка и применение
  • Провод ППВ. Устройство и параметры. Маркировка и применение
  • Провод ПВ. Виды и особенности. Характеристики и применение
  • Провод РКГМ. Устройство и особенности. Характеристики и как выбрать
  • Кабель NYM. Устройство и применение. Характеристики и как выбрать
  • Кабель СИП. Виды и устройство. Маркировка и применение. Монтаж
  • Кабель КГ. Устройство и маркировка. Характеристики и применение
  • Провод ПВС. Виды и устройство. Характеристики и применение
  • Контрольные кабели. Виды и устройство. Маркировка и применение
  • Электрические провода. Виды и устройство. Маркировка и особенности
  • Силовые кабели. Виды и структура. Характеристики и маркировки

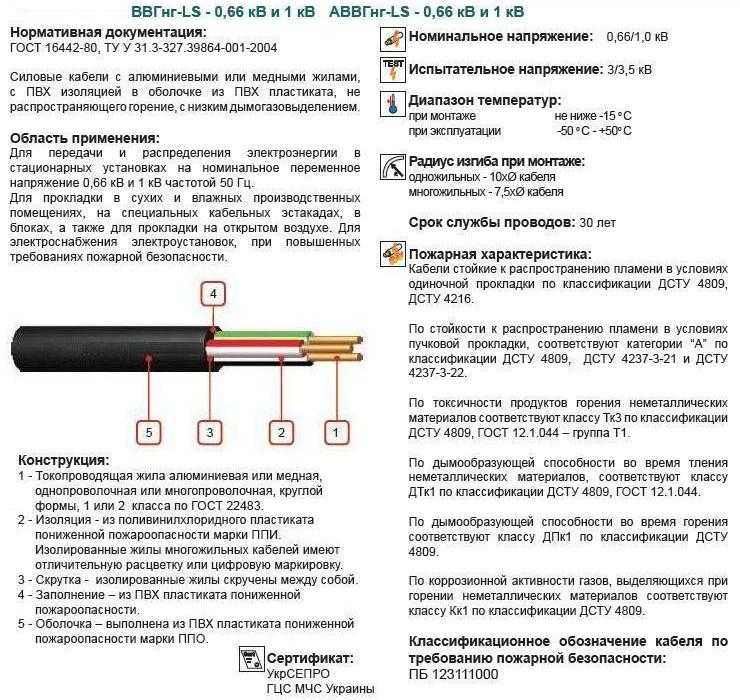

Конструкция и применение кабеля ВВГнг-LS при монтаже электропроводки и других электромонтажных работах

Кабель ВВГнг-ls — это силовой кабель c однопроволочными или многопроволочными жилами круглой или секторной формы. Назначение кабеля — передача и распределение электрической энергии в неподвижных стационарных электрических установках на номинальное переменное напряжение 660 и 1000 В. с частотой тока до 50 Гц.

Индекс «НГ-LS» (не распространяющий горение с пониженым газо и дымовыделением) обозначает, что изоляция и оболочка электрического кабеля выполнена из пожаробезопасного пластиката , не распространяющего горение, поэтому ВВГнг-LS может применяться для прокладки в общественных зданиях и промышленных помещениях — объектах с повышенными требования к пожарной безопасности. Кабель не рекомендуется использовать для подземной прокладки  (в земле и земляных траншеях) без использования защитных кабельных систем (например металлорукав или труба ПНД), исключающих повреждение кабельной оболочки и сохраняющих его эксплуатационные характеристики в течение всего срока эксплуатации.

Кабели ВВГнг-ls поставляемые компанией ТопКабель, соответствуют  строгим нормам пожарной безопасности, имеют все необходимые сертификаты. Кабели рекомендованы для прокладки и эксплуатации в электрических сетях объектов  с повышенным классом безопасности — на промышленных предприятиях и высотных зданиях,   атомных станциях классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Кабель возможно использовать для групповой прокладки (в пучках) — он не будет распространять горение. Для обеспечения эксплуатационных характеристик кабеля между изолированными токонесущими жилами и внешней оболочкой используется заполнитель из пожаробезопасного самозатухающего ПВХ пластиката.

Стандартный вид климатического исполнения кабеля «В», категория размещения 5 в соответствии с ГОСТ 15150-69

Температурный режим эксплуатации  ВВГнг-LS составляет  от -30° до +50° градусов по Цельсию. Силовой кабель данной марки возможно использовать  при относительной влажности воздуха не более 98 процентов и температуре  до +35° градусов Цельсия. Прокладка и монтаж кабеля без предварительного прогрева  может производится при температуре до -15° градусов по Цельсию

Минимальный радиус изгиба без нарушения целостности конструкции, для кабеля с однопроволочным исполнением жил (ОЖ) составляет 10 внешних диаметров, для кабеля с многопроволочными жилами (МЖ) — 7,5 внешних диаметров

Максимально допустимая эксплуатационная температура нагрева жил не должна превышать 70° градусов по Цельсию. При этом предельная допустимая температура несущих жил кабеля ВВГнг-ls, по условиям не возгорания, не должна превышать + 400° градусов по шкале Цельсия.

Срок службы кабеля — 30 лет.


Описание кабеля ВВГнг-FRLS

Силовой кабель типа ВВГнг-FRLS является огнестойким кабелем. Кроме огнестойкости, он обладает негорючестью и пониженным дымо- и газовыделением. Эти свойства данного вида кабеля обеспечиваются теми материалами, из которых он изготовлен.

Силовой кабель состоит из медной проволочной токопроводящей жилы, обмотки из слюдосодержащих лент, изоляции из поливинилхлорида со сниженной пожароопасностью, внутренней и наружной оболочки из ПВХ с низким газо- дымовыделением.

Расшифровка кабеля ВВГнг-FRLS

  • В — Изоляция жил из ПВХ пластиката;
  • В — Оболочка из ПВХ пластиката;
  • Г — Отсутствие защитных покровов;
  • нг-LS — Изоляция медных жил и оболочка из ПВХ пластиката пониженной горючести с пониженным газо- дымовыделением;
  • FR — наличие барьера в виде обмотки медной жили двумя слюдосодержащими лентами.

Элементы конструкции кабеля ВВГнг-FRLS

  • Медная однопроволочная или многопроволочная жила, круглой или секторной формы;
  • Термический барьер в виде обмотки из двух слюдосодержащих лент;
  • Изоляция из ПВХ пластиката пониженной пожароопасности. Многожильные кабели имеют отличительную расцветку на жилах. Нулевые жилы выполняются голубого цвета;
  • Одна или две скрепляющие пластмассовые ленты шириной не менее 10 мм с зазором, превышающим ширину ленты;
  • Внутренняя оболочка из ПВХ пластиката пониженной пожароопасности;
  • Наружная оболочка из ПВХ пластиката пониженной пожароопасности.

Область применения кабеля ВВГнг-FRLS

Конструкция силового кабеля позволяет использовать его в кабельных системах, сооружениях и помещениях с высокой вероятностью возникновения пожара. Так же кабель типа ВВГнг-FRLS нашел свое применение во взрывоопасных зонах различных классов. Исключение составляют только зоны, относящиеся к классу В-1. Не обходятся без такого силового кабеля и системы атомных станций классов 4,3 и 2. Огнестойкость кабеля составляет порядка 180 минут.

Срок службы данного вида кабеля составляет 30 лет.

Технические характеристики кабеля ВВГнг-FRLS:

  • допустимая температура нагрева жил при коротком замыкании не более 250°С;
  • продолжительность короткого замыкания не должна превышать 4 секунд;
  • допустимая температура нагрева медных жил в режиме перегрузки не более 90°С;
  • допустимая температура нагрева медных жил кабелей при рабочей эксплуатации не более 70°С;
  • рабочая огнестойкость кабелей ВВГнг-FRLS не менее 180 мин.



Предложение для новостроек

ВВГнг(А)-LS (ВВГнг(А)-LS) – российский аналог NYY Огнестойкий Малодымный

Описание
В заказ

ОБЛАСТЬ ПРИМЕНЕНИЯ И НАЗНАЧЕНИЕ

Кабели предназначены для передачи и распределения электрической энергии в стационарных электроустановках переменного напряжения 0,66 и 1 кВ частотой 50 Гц.

Кабели применяются при групповой прокладке, не распространяют горение по категории А.

Кабели предназначены для использования в кабельных сооружениях и помещениях.

Для изготовления кабелей используются гидроизоляционные материалы. Они позволяют кабелям быть устойчивыми к продольному проникновению воды и эксплуатации кабелей во влажных условиях. В этом случае в обозначении кабеля присутствует буква «g». Ф.э. ВБШвгнг(А)-LS .

Класс пожарной опасности кабелей по ГОСТ 31565-2012 П1б.8.2.2.2.

КОНСТРУКЦИЯ

Токопроводящая жила

Жила медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

Изоляция

ПВХ-пластикат пониженной горючести (цветовая маркировка жилы).

Жилы

Изолированные жилы 2-, 3-, 4-, 5- и 6-жильных кабелей скручены в жилу.

Тросы с буквой «г» скручены с водозащитными элементами.

Оболочка внутренняя

ПВХ-пластикат пониженной горючести.

Оболочка или оболочка кабеля

ПВХ-пластикат пониженной горючести

Популярные сечения кабелей:

ВВГнг(А)-LS 4х70мс(Н)-1
ВВГнг(А)-LS 4х95мс(Н)-1
ВВГнг(А)-LS 4х120мс(Н)-1
ВВГнг( А)-ЛС 4х150мс(Н)-1
ВВГнг(А)-ЛС 5х70мс(Н,ПЭ)-1
ВВГнг(А)-ЛС 5х95мс(Н,ПЭ)-1
ВВГнг(А)-ЛС 5х120мс(Н) ,ПЭ)-1
ВВГнг(А)-LS 5х150мс(Н,ПЭ)-1
ВВГнг(А)-LS 5х240мс(Н,ПЭ)-1

Количество жил, номинальное сечение ( мм2), конструкция, напряжение (кВ) Расчетный диаметр кабеля, мм Расчетная масса кабеля, кг/км
ВВГнг(А)-LS 1х1,5ок-0,66 5,3 46,1
ВВГнг(А)-LS 1х2,5ок-0,66 5,6 58,1
ВВГнг(А)-LS 1х4ок-0,66 6,3 79,2
ВВГнг(А)-LS 1х6ок-0,66 6,8 101,1
ВВГнг(А)-LS 1х10ок-0,66 8,0 151,8
ВВГнг(А)-LS 1х16ок-0,66 9,1 216,5
ВВГнг(А)-LS 1х25ок-0,66 10,6 319,5
ВВГнг(А)-LS 1х35ок-0,66 11,6 414,7
ВВГнг(А)-LS 1х50ок-0,66 13,1 545,3
ВВГнг(А)-LS 2х1,5ок (Н)-0,66 8,9 125,4
ВВГнг(А)-LS 2х2,5ок (Н)-0,66 9,7 156,9
ВВГнг(А)-LS 2х4ок (Н)-0,66 11,0 213,3
ВВГнг(А)-LS 2х6ок (Н)-0,66 12,0 269,5
ВВГнг(А)-LS 2х10ок (Н)-0,66 14,4 406,0
ВВГнг(А)-LS 2х16ок (Н)-0,66 16,2 556,9
ВВГнг(А)-LS 2х25ок (Н)-0,66 21,3 971,9
ВВГнг(А)-LS 2х35ок (Н)-0,66 23,6 1252,8
ВВГнг(А)-LS 2х50ок (Н)-0,66 26,6 1622,5
ВВГнг(А)-LS 3х1,5ок (Н,ПЭ)-0,66 9,3 144,9
ВВГнг(А)-LS 3х2,5ок (Н,ПЭ)-0,66 10,1 185,3
ВВГнг(А)-LS 3х4ок (Н,ПЭ)-0,66 11,6 256,6
ВВГнг(А)-LS 3х6ок (Н,ПЭ)-0,66 12,6 330,0
ВВГнг(А)-LS 3х10ок (Н,ПЭ)-0,66 15,2 504,8
ВВГнг(А)-LS 3х16ок (Н,ПЭ)-0,66 17,1 705,4
ВВГнг(А)-LS 3х25ок (Н,ПЭ)-0,66 22,5 1206,4
ВВГнг(А)-LS 3х35ок (Н,ПЭ)-0,66 25,0 1569,4
ВВГнг(А)-LS 3х50ок (Н,ПЭ)-0,66 28,1 2047,3
ВВГнг(А)-LS 4х1,5ок (Н)-0,66 10,0 170,5
ВВГнг(А)-LS 4х2,5ок (Н)-0,66 10,9 221,2
ВВГнг(А)-LS 4х4ок (Н)-0,66 12,5 310,2
ВВГнг(А)-LS 4х6ок (Н)-0,66 13,7 403,2
ВВГнг(А)-LS 4х10ок (Н)-0,66 16,6 628,5
ВВГнг(А)-LS 4х16ок (Н)-0,66 18,8 887,8
ВВГнг(А)-LS 4х25ок (Н)-0,66 24,9 1526,2
ВВГнг(А)-LS 4х35ок (Н)-0,66 27,3 1959,0
ВВГнг(А)-LS 4х50ок (Н)-0,66 30,8 2565,3
ВВГнг(А)-LS 5х1,5ок (Н,ПЭ)-0,66 10,8 201,9
ВВГнг(А)-LS 5х2,5ок (Н,ПЭ)-0,66 11,8 264,8
ВВГнг(А)-LS 5х4ок (Н,ПЭ)-0,66 13,6 375,4
ВВГнг(А)-LS 5х6ок (Н,ПЭ)-0,66 14,9 492,3
ВВГнг(А)-LS 5х10ок (Н,ПЭ)-0,66 18,2 763,7
ВВГнг(А)-LS 5х16ок (Н,ПЭ)-0,66 20,6 1082,2
ВВГнг(А)-LS 5х25ок (Н,ПЭ)-0,66 27,2 1845,0
ВВГнг(А)-LS 5х35ок (Н,ПЭ)-0,66 29,8 2383,4
ВВГнг(А)-LS 5х50ок (Н,ПЭ)-0,66 34,2 3168,5
ВВГнг(А)-LS 1х1,5ок-1 5,7 51,6
ВВГнг(А)-LS 1х2,5ок-1 6,0 63,9
ВВГнг(А)-LS 1х4ок-1 6,9 89,0
ВВГнг(А)-LS 1х6ок-1 7,4 111,7
ВВГнг(А)-LS 1х10ок-1 8,2 155,8
ВВГнг(А)-LS 1х16ок-1 9,3 221,0
ВВГнг(А)-LS 1х25ок-1 10,8 324,8
ВВГнг(А)-LS 1х35ок-1 11,8 420,4
ВВГнг(А)-LS 1х50ок-1 13,3 551,7
ВВГнг(А)-LS 2х1,5ок (Н)-1 9,7 144,2
ВВГнг(А)-LS 2х2,5ок (Н)-1 10,5 177,2
ВВГнг(А)-LS 2х4ок (Н)-1 12,2 248,3
ВВГнг(А)-LS 2х6ок(Н)-1 13,2 307,4
ВВГнг(А)-LS 2х10ок (Н)-1 14,8 420,6
ВВГнг(А)-LS 2х16ок (Н)-1 16,6 573,1
ВВГнг(А)-LS 2х25ок (Н)-1 21,7 994,9
ВВГнг(А)-LS 2х35ок (Н)-1 24,0 1278,3
ВВГнг(А)-LS 2х50ок (Н)-1 27,0 1650,9
ВВГнг(А)-LS 3х1,5ок (Н,ПЭ)-1 10,2 165,8
ВВГнг(А)-LS 3х2,5ок (Н,ПЭ)-1 11,0 207,9
ВВГнг(А)-LS 3х4ок (Н,ПЭ)-1 12,9 295,6
ВВГнг(А)-LS 3х6ок (Н,ПЭ)-1 13,9 372,3
ВВГнг(А)-LS 3х10ок (Н,ПЭ)-1 15,6 521,2
ВВГнг(А)-LS 3х16ок (Н,ПЭ)-1 17,6 723,7
ВВГнг(А)-LS 3х25ок (Н,ПЭ)-1 22,9 1231,7
ВВГнг(А)-LS 3х35ок (Н,ПЭ)-1 25,4 1597,7
ВВГнг(А)-LS 3х50ок (Н,ПЭ)-1 28,5 2079,0
ВВГнг(А)-LS 4х1,5ок (Н)-1 11,0 195,3
ВВГнг(А)-LS 4х2,5ок (Н)-1 11,9 248,0
ВВГнг(А)-LS 4х4ок (Н)-1 14,0 356,6
ВВГнг(А)-LS 4х6ок (Н)-1 15,2 457,2
ВВГнг(А)-LS 4х10ок (Н)-1 17,1 647,8
ВВГнг(А)-LS 4х16ок (Н)-1 19,3 909,4
ВВГнг(А)-LS 4х25ок (Н)-1 25,4 1556,8
ВВГнг(А)-LS 4х35ок (Н)-1 27,7 1992,3
ВВГнг(А)-LS 4х50ок (Н)-1 31,3 2602,7
ВВГнг(А)-LS 5х1,5ок (Н,ПЭ)-1 11,9 230,9
ВВГнг(А)-LS 5х2,5ок (Н,ПЭ)-1 12,9 296,2
ВВГнг(А)-LS 5х4ок (Н,ПЭ)-1 15,2 429,9
ВВГнг(А)-LS 5х6ок (Н,ПЭ)-1 16,6 551,0
ВВГнг(А)-LS 5х10ок (Н,ПЭ)-1 18,7 786,4
ВВГнг(А)-LS 5х16ок (Н,ПЭ)-1 21,2 1108,0
ВВГнг(А)-LS 5х25ок (Н,ПЭ)-1 27,7 1880,7
ВВГнг(А)-LS 5х35ок (Н,ПЭ)-1 30,4 2422,0
ВВГнг(А)-LS 5х50ок (Н,ПЭ)-1 34,7 3212,5
ВВГнг(А)-LS 1х70мк-1 15,7 771,7
ВВГнг(А)-LS 1х95мк-1 17,7 1039,3
ВВГнг(А)-LS 1х120мк-1 19,5 1291,1
ВВГнг(А)-LS 1х150мк-1 21,9 1580,5
ВВГнг(А)-LS 1х185мк-1 24,7 1976,5
ВВГнг(А)-LS 1х240мк-1 27,4 2535,2
ВВГнг(А)-LS 1х300мк-1 30,5 3172,3
ВВГнг(А)-LS 1х400мк-1 34,2 4030,3
ВВГнг(А)-LS 2х70мс(Н)-1 23,6 1595,3
ВВГнг(А)-LS 2х95мс(Н)-1 26,9 2151,2
ВВГнг(А)-LS 2х120мс(Н)-1 29,0 2621,9
ВВГнг(А)-LS 2х150мс(Н)-1 31,8 3197,4
ВВГнг(А)-LS 2х185мс(Н)-1 35,4 3974,3
ВВГнг(А)-LS 2х240мс(Н)-1 39,6 5113,1
ВВГнг(А)-LS 3х70мс(Н,ПЭ)-1 28,0 2309,3
ВВГнг(А)-LS 3х95мс(Н,ПЭ)-1 32,0 3128,1
ВВГнг(А)-LS 3х120мс(Н,ПЭ)-1 35,0 3862,6
ВВГнг(А)-LS 3х150мс(Н,ПЭ)-1 38,5 4716,0
ВВГнг(А)-LS 3х185мс(Н,ПЭ)-1 42,4 5814,6
ВВГнг(А)-LS 3х240мс(Н,ПЭ)-1 47,9 7551,9
ВВГнг(А)-LS 4х70мс(Н)-1 32,0 3037,7
ВВГнг(А)-LS 4х95мс(Н)-1 37,1 4165,5
ВВГнг(А)-LS 4х120мс(Н)-1 40,2 5094,6
ВВГнг(А)-LS 4х150мс(Н)-1 44,5 6275,4
ВВГнг(А)-LS 4х185мс(Н)-1 49,1 7741,0
ВВГнг(А)-LS 4х240мс(Н)-1 55,5 10050,5
ВВГнг(А)-LS 5х70мс(Н,ПЭ)-1 36,2 3810,0
ВВГнг(А)-LS 5х95мс(Н,ПЭ)-1 41,5 5165,0
ВВГнг(А)-LS 5х120мс(Н,ПЭ)-1 45,4 6383,0
ВВГнг(А)-LS 5х150мс(Н,ПЭ)-1 49,8 7786,1
ВВГнг(А)-LS 5х185мс(Н,ПЭ)-1 55,4 9687,2
ВВГнг(А)-LS 5х240мс(Н,ПЭ)-1 62,2 12493,5

Кабель силовой плоский ВВГнг-ЛС-П 0,66 кВ

Данная кабельная продукция пользуется большой популярностью, особенно при монтаже электропроводки в квартире и частном доме. Причиной высокого спроса на эту марку является оптимальное соотношение цены и качества. Действительно, он относительно недорогой, но при этом имеет отличные параметры. Наиболее популярные размеры сечения кабеля ВВГ нг лс плоский 2х1,5, 2х2,5, 2х4, 2х6, 2х10, 2х16, 3х1,5, 3х2,5, 3х4, 3х6, 3×10, 3×16.

Конструкция:

Токопроводящая медная жила, однопроволочная круглая («ок») или многопроволочная круглая («мк»), 1 или 2 класса гибкости. Для четырехжильных кабелей жилы сечением 70-240 мм2 могут быть секторными («мс»)
Изоляция – ПВХ пластикат. Маркировка изоляции жил бывает цветной (сплошная или полосатая) или цифровой. Кабели выпускаются с нулевой жилой синего цвета. Изолированные жилы многожильных кабелей скручены в сердечник. Оболочка – поливинилхлоридный компаунд.

Расшифровка ВВГнг-лс-П:

отсутствие буквы А означает, что жила медная
В – изоляция ПВХ
В – оболочка ПВХ
г – (голая) отсутствие защитного кожуха
нг – не распространяет горение при групповой укладке
лс – (малодымные)характеризуются пониженным дымо- и газовыделением
П – плоские, жилы расположены в одной плоскости параллельно друг другу

Характеристики кабеля:

Допустимая температура нагрева при:
– перегрузка +90 градусов;
– нормальный режим +70 градусов;
— КЗ при сохранении работоспособности +160 +250 градусов.
Допустимый изгиб ограничен:
— одножильный кабель, наименьший радиус изгиба равен 10-кратному радиусу кабеля;
— многожильный кабель, наименьший радиус изгиба равен 7,5-кратному радиусу кабеля.
Температурный режим работы в пределах -50 +50 градусов. В случае внешней прокладки кабеля требуется защита от УФ-излучения.
Условия прокладки кабеля: до -15 град. В случае более низких температур требуется обогрев кабеля.


Применение кабеля:

По области применения ВВГнг-LS плоский может применяться для прокладки, в сухих и влажных производственных помещениях, на эстакадах, в шахтах, коллекторах, блоках, а также для лежание на открытом воздухе. Предназначены для передачи и распределения электрической энергии в стационарных установках переменного напряжения 0,3/0,5 кВ или 0,6/1 кВ частотой 50 Гц. На номинальное напряжение 0,3/0,5 кВ может применяться для электрических систем 0,38/0,66 кВ.

Область применения кабеля типа ВВГ ограничивается только прокладкой в ​​земле.
