Несущие строительные конструкции зданий и сооружений.
Несущими строительными конструкциями называют такие элементы или конструкции здания или сооружения, которые гарантированно воспринимают воздействующие на них нагрузки от других конструкций и внешних воздействий, а также собственной массы и далее распределяют силовые потоки на грунт или другие конструкции. Несущим конструкциям следует уделять первостепенное значение, т.к. их разрушение может привести к обрушению какой либо части или всего здания или сооружения. Несущие конструкции могут одновременно являться и ограждающими конструкциями, например, стены. Как правило, выбор конструкций уже определен ЗАДАНИЕМ НА ПРОЕКТИРОВАНИЕ, но частично такие решения приходится делать и проектировщику.
В разделе НЕСУЩИЕ КОНСТРУКЦИИ мы будем рассматривать:
1. ГРУНТЫ И ФУНДАМЕНТЫ
Фундаменты называют несущими конструкциями, которые передают нагрузку на грунт. Фундаменты всегда считались самой важной несущей конструкцией здания или сооружения, т.к. разрушение фундамента может стать причиной аварийного состояния всего здания или сооружения. В данном разделе мы рассмотрим различные виды фундаментов и поговорим о грунтах.
2. МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ
Металлические конструкции стали особо популярны в современном строительстве. Быстрота изготовления и возведения металлических конструкций является их неоспоримым преимуществом. В данном разделе мы рассмотрим самые разные элементы металлического каркаса (фермы, балки, фахверк и т.п.).
3. ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ
Железобетонные конструкции обычно используются при строительстве больших объектов капитального строительства (Высотные дома, плотины), а также при устройстве фундаментов подавляющего большинства зданий и сооружений. Железобетонные конструкции обладают большой долговечностью, массивностью и пожаростойкостью. В этом разделе мы рассмотрим элементы сборного железобетонного каркаса.
4. КАМЕННЫЕ КОНСТРУКЦИИ
Каменные конструкции сочетают в себе экологичность, огнестойкость, надежность и долговечность. Выполняют каменные конструкции из кирпичей, блоков, природных камней и других материалов. Здесь мы будем рассматривать специфику каменных и кирпичных стен.
5. ДЕРЕВЯННЫЕ КОНСТРУКЦИИ
Деревянные конструкции являются самым экологически чистым материалом. Несмотря на существенные недостатки деревянных конструкций, такие как горючесть, подверженность гниению и т.п., современнее способы обработки дерева и современные антисептические, противопожарные и другие покрытия позволяют в значительной степени исключить недостатки деревянных конструкций.
Как правило, выбор конструкций уже определен ЗАДАНИЕМ НА ПРОЕКТИРОВАНИЕ, но частично такие решения приходится делать и проектировщику.
Сравнение типов строительных несущих конструкций.
Приведем сравнительную таблицу строительных конструкций (См. ниже) .
Таблица сравнения строительных конструкций
| № | Наименование | Стальные конструкции | Железобетонные конструкции | Кирпичные конструкции |
| 1 | Скорость монтажа | Высокая | Средняя | Низкая |
| 2 | Наличие «мокрых» процессов | Нет | Есть | Есть |
| 3 | Нагрузки на фундамент | Низкие | Высокие | Высокие |
| 4 | Необходимость в доступности строительных заводов | Не требуется | Высокая необходимость | Высокая необходимость |
| 5 | Возможность модернизации, реконструкции, демонтажа. |
Высокая | Средняя | Низкая |
| 6 | Простота контроля материалов | Высокая | Средняя | Низкая |
| 7 | Возможность устройства больших пролетов | Высокая | Высокая | Низкая |
| 8 | Пожаростойкость | Низкая | Средняя | Высокая |
| 9 | Коррозионная стойкость | Низкая | Средняя | Высокая |
| 10 | Стоимость | Низкая | Средняя | Высокая |
| 12 | Звукоизоляция | Низкая | Средняя | Высокая |
| 13 | Экология | Низкая | Средняя | Высокая |
| 14 | Чувствительность к сейсмическим нагрузкам | Низкая | Средняя | Высокая |
НЕСУЩИЕ КОНСТРУКЦИИ • Большая российская энциклопедия
Авторы: С.
М. Нанасова
НЕСУ́ЩИЕ КОНСТРУ́КЦИИ, осн. конструктивные элементы, предназначенные для восприятия всех нагрузок и воздействий на здания и сооружения и обеспечивающие их прочность, жёсткость и устойчивость. Н. к. бывают вертикальные, воспринимающие гл. обр. сжимающие усилия (стены, столбы, колонны, пилоны и т. п.), и горизонтальные, работающие преим. на изгиб и растяжение (панели и балки перекрытий, стропильные и мостовые фермы, ригели рам, балки пролётных строений, ванты, мембраны и др.). По характеру статич. работы Н. к. подразделяют на плоскостные и пространственные. Плоскостные конструктивные элементы работают автономно, не включая в восприятие нагрузок примыкающие к ним конструкции. Пространственные элементы работают в двух направлениях совместно с примыкающими к ним конструкциями. Усилия в Н. к. определяются методами строит.
механики.
Для Н. к. применяют две группы материалов: жёсткие (бетон, железобетон, металл, камень, дерево) и нежёсткие (металлич. тросы, синтетич. плёнки, ткани и др.). Жёсткие материалы используют в конструкциях, работающих на сжатие и изгиб, нежёсткие – в конструкциях, работающих на растяжение.
Совокупность горизонтальных и вертикальных Н. к. создают конструктивные системы (стоечно-балочную, арочно-сводчатую, оболочковую, складчатую, висячую и пневматическую), образующие несущий остов здания (сооружения). Стоечно-балочная система наиболее проста в применении и состоит из вертикальных и горизонтальных стержневых несущих элементов. Арочно-сводчатая система представляет собой балки криволинейного очертания (циркулярного, параболического и т. п.). При увеличении ширины арки в направлении, перпендикулярном её пролёту, создаётся пространственная конструкция – цилиндрич.
свод. Оболочка – тонкостенная жёсткая конструкция с криволинейной поверхностью разл. формы (веерная, серповидная, с выносной консолью и др.). Складчатые конструкции, или складки, образуют пространственную систему из расположенных под углом отд. плоскостей; могут создавать разл. формы – трапециевидные, треугольные, веерные и т. п. Висячие конструкции проектируют плоскостными или пространственными из тросов, вант, цепей и стальных листов, опирающихся на опорный контур (жел.-бетон. или стальной), устанавливаемый на вертикальные конструктивные элементы. Пневматические конструкции состоят из воздухонепроницаемой прорезиненной ткани или синтетич. плёнки, закреплённой на опорных элементах. Проектное положение воздухонепроницаемой плёнки обеспечивается давлением внутр. воздуха.
Выбор варианта Н. к. в зданиях и сооружениях зависит от величины перекрываемого пролёта, силовых воздействий на конструкции, технич.
и экономич. возможностей, от требований к худож. выразительности конструктивной формы.
Что такое несущая конструкция
Несущая конструкция — наиболее широко используемая форма конструкции малоэтажных и небольших зданий с 1700-х до середины 1900-х годов. Сегодня он очень редко используется для больших зданий, но строятся небольшие жилые строения.
Что такое несущая конструкция?
В несущих конструкциях Структурная нагрузка воспринимается несущей стеной , которая передает эту нагрузку на фундамент. В этом типе конструктивной системы нет каркаса из колонн и балок.
Что такое несущие конструкции
Несущие конструкции состоят из компонентов здания, которые безопасно переносят и передают нагрузку на землю. Эта несущая конструкция гарантирует прочность и устойчивость здания, а также его эксплуатационные характеристики.
Такие конструкции применяются в жилых домах, в которых размеры помещений меньше.
Жилые и коммерческие здания до первого этажа + 2 этажа можно строить экономично с несущими конструкциями.
По сути, он состоит из толстых тяжелых каменных стен из кирпича или камня, поддерживающих всю конструкцию, включая горизонтальные плиты перекрытия, которые могут быть железобетонными, деревянными или стальными элементами.
Подробнее: Размер и расположение стандартного помещения в жилом доме
Содержание поста
Компоненты несущей конструкции/здания :
Основными несущими элементами конструкции являются:05
039
1.
Стены с нагрузкой:
. Стены нагрузки. Эти стены могут быть выполнены из каменной кладки или блочных материалов. Большинство наружных стен строительной конструкции считаются несущими.
Демонтаж несущей стены в рамках реконструкции должен производиться только после обеспечения альтернативной поддержки наднесущих конструкций.
2. Балки:
Балка является одним из основных несущих компонентов конструкции, которая может быть изготовлена из дерева, бетона или металла. Балка является основным конструктивным элементом, используемым для восприятия нагрузки на здание. Прочность и способность выдерживать нагрузку несущих конструкций зависят от глубины и ширины элемента балки.
Балка подвергается большему количеству сдвигающих и сжимающих усилий, так как они имеют большое количество внутренних и внешних сил.
3. Колонны:
Эти конструктивные элементы являются одной из важных частей конструкции, играющей важную роль в передаче постоянных и временных нагрузок на фундамент, которому подвергается конструкция здания.
4. Подкосы:
Подкосы — это конструктивные элементы, используемые в несущей конструктивной системе. Эти несущие элементы помогают эффективно укрепить каркас.
5. Фермы:
Фермы — это несущие элементы, которые поддерживают элементы крыши в конструкции здания.
Нагрузки от крыши равномерно или равномерно передаются на фермы.
Фермы подвергаются воздействию сил растяжения и сжатия. Фермы не подвержены никаким моментам.
Подробнее: Конструктивные элементы здания и их стандартные размеры
Детали несущей конструкции:
Ниже приводится сечение несущей конструкции и некоторые конструктивные критерии, которые необходимо учитывать при возведении несущей конструкции. :

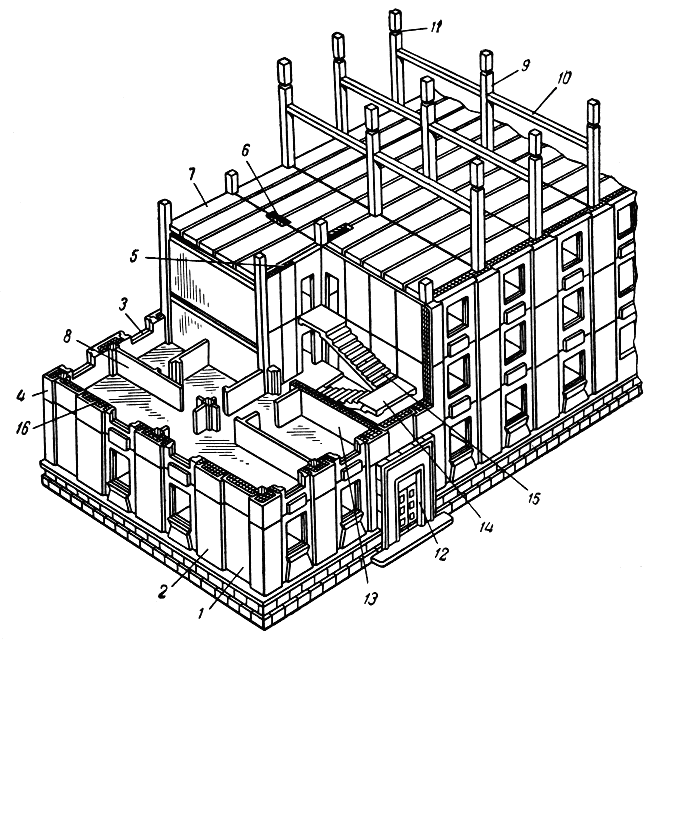

Секция несущей конструкции
- Несущая конструкция или здание — это конструктивная система, в которой нагрузки зданий, такие как вес самого здания и динамические нагрузки, передаются на грунтовый фундамент через стены, и эта конструкция обеспечивает производительность и устойчивость здания.
- Несущая конструкция безопасно воспринимает и передает нагрузку на грунтовый фундамент и является составной частью здания. Стены противостоят собственному весу здания или конструкции, нагрузке кровли и пола.
- В этой конструктивной системе наиболее конструктивно используется несущая конструкция, и она выполняет ряд функций, включая поддержку нагрузок, разделение пространства, обеспечение тепло- и звукоизоляции конструкции и т. д.
- В несущей конструкции, вы не можете пробить отверстия в стене, чтобы соединить две комнаты — вы можете повредить конструкцию, если сделаете это.
- Огромный вес стен помогает удерживать здание вместе и стабилизировать его против внешних сил, таких как ветер и землетрясение.
Преимущества несущей конструкции :
- Существуют некоторые уникальные преимущества несущей конструкции, такие как:
- Все типы несущих каменных конструкций обеспечивают значительную огнестойкость.
- Необходимые строительные материалы экономичны, а процедура строительства проста.
- Несущие здания или конструкции придают зданию высокую прочность и долговечность.
- Эти структуры не требуют трудоемкой подготовки для реализации.
- Здания из несущей каменной кладки более эстетичны.
- Материалы, используемые в несущих конструкциях, доступны в различных цветах и текстурах, что обеспечивает широкий выбор.
Недостатки несущей конструкции :
Существуют некоторые недостатки несущей конструкции, которые ограничивают ее применение в строительстве, например:
- Эта несущая конструкция лучше всего подходит для 3 истории зданий.
- Возведение несущих каменных конструкций требует больше человеко-часов и является более медленной процедурой, чем другие методы строительства.
- Кирпичные блоки не обеспечивают достаточную теплоизоляцию от непогоды.
- После строительства изменить положение стен невозможно.
- Общий вес кирпичной кладки стен велик, что в конечном итоге увеличивает собственный вес здания.
- Кирпичные стены имеют низкую сопротивляемость или плохо выдерживают сейсмические нагрузки, поскольку неармированные элементы не могут выдерживать высокие напряжения растяжения и сдвига по сравнению с каркасными конструкциями.
Разница между несущей конструкцией и рамной конструкцией :
Основное различие между несущей конструкцией и рамной конструкцией заключается в элементах, несущих нагрузку на конструкцию и передающих нагрузку на грунт. В нагрузка – несущая конструкция , нагрузка приходится на такие элементы, как стены, тогда как в каркасной конструкции , нагрузка приходится на такие элементы, как балки и колонны.
| Старший № | Несущая конструкция | Каркасная конструкция |
| 1. | Стоимость больше. | |
| 2. | Подходит для двухэтажного дома. | Подходит для любой этажности. |
| 3. | Стены стали толще, поэтому площадь пола уменьшилась, поэтому для использования доступно меньше площади. |
Стены тоньше несущей системы и, следовательно, больше полезной площади пола. |
| 4. | Медленное строительство. | Быстрое строительство. |
| 5. | Невозможно изменить положение стен после завершения строительства | Положение стен можно изменить при необходимости. |
| 6. | Плохая сейсмостойкость. | Стойкость к землетрясениям хорошая. |
| 7. | Заглубляется в подземный фундамент. | Глубоко в землю уходят только колонны и снабжаются фундаментом. |
| 8. | Эта конструкция более трудоемкая. | Каркасная конструкция менее трудоемка, но требует других навыков. |
| 9. | В этой конструкции жизнь не сильно страдает, хотя некоторые стандарты строго не соблюдаются. | В каркасных конструкциях срок службы здания сокращается, если не соблюдать надлежащую технику и строго не соблюдать спецификации, т. е. нормы и правила. |
| 10. | Ограничения на проемы в стенах, которые влияют на освещение и вентиляцию помещения. | Возможны большие отверстия в стенах. |
| 11. | Несущие конструкции могут быть построены без дорогостоящих установок и машин по сравнению с каркасной конструкцией. | Для изготовления каркасных конструкций требуются дорогостоящие заводы и машины. |
| 12. | Стены должны быть построены в первую очередь, так как они поддерживают плиту/крышу, поэтому все стены должны быть построены одновременно, что требует много времени. | Как правило, сначала строится каркасная конструкция из железобетона, а затем возводятся наружные стены, а также перегородки, поэтому скорость больше. |
| 13. | В случае несущей конструкции большие площади пролетов невозможны. Ограничение пролета, т.е. размеры помещения. | В случае рамной конструкции возможны большие площади пролетов. Нет ограничений по пролету, т.е. размерам помещения. |
Вывод:
Несущие каменные конструкции сегодня пока не используются по нескольким причинам, например, они не очень хорошо работают при землетрясениях. Большинство смертей при землетрясениях по всему миру произошло в несущих каменных зданиях.
Чрезвычайно материалоемкий. Эти несущие конструкции потребляют много кирпича и очень тяжелые. Это означает, что они не зеленые.
Вам также могут понравиться:
- Разница между несущей конструкцией и рамной конструкцией
- Расчет нагрузки на колонну, балку и плиту
- Кирпичи из летучей золы или красные кирпичи – что лучше?
Часто задаваемые вопросы: Несущая конструкция
Q.1 В чем разница между несущей конструкцией и рамной конструкцией?
Основное различие между несущей конструкцией и рамной конструкцией заключается в элементах, которые несут нагрузку конструкции и передают нагрузку на грунт.
В нагрузка – несущая конструкция , нагрузка , которую несут такие элементы, как стены, тогда как в каркасной конструкции , нагрузка , которую несут такие элементы, как балки и колонны.
Q.2 Безопасна ли несущая конструкция?
Нет, при землетрясении несущая конструкция столкнется с хрупким разрушением, а каркасная конструкция столкнется с пластическим разрушением из-за соединения между балкой, колонной и плитой арматурой, используемой в ней.
Q.3 Что такое структура кадра RCC?
RCC означает железобетонную конструкцию из цемента. Каркасная конструкция из железобетона состоит из колонн, балок и каркаса фундамента, которые взаимосвязаны друг с другом. Нагрузка от плиты, принимаемой балкой и балкой, на колонну и колонну, на фундамент и, в конечном итоге, на нагрузку конструкции безопасно передается грунту.
Share This Post
Каркасные конструкции в сравнении с несущей конструкцией
Каркасные конструкции в сравнении с несущей конструкцией
Надстройка — это часть здания над цокольным этажом, которая не включает уровень фундамента или цоколя.
Надстройка в строительстве — это верхняя часть здания, а фундамент и все, что находится под ним, составляют подконструкцию. Надстройки существуют во многих формах — здания, мосты и туннели, — но все они имеют нечто общее: они располагаются поверх фундамента или базовой конструкции. Эти надстройки классифицируются на несущие и каркасные в зависимости от способа нагружения.
При планировании следующего строительного проекта существует множество вариантов фундаментных систем. Каркасный фундамент является наиболее распространенным типом фундамента, используемого сегодня в проектах жилищного строительства, в то время как несущий фундамент обычно используется в коммерческих зданиях, хотя их также можно найти в более дорогих домах с подвалами. Но в чем разница между каркасными и несущими конструкциями? Читай дальше что бы узнать!
Что такое несущая конструкция?
В несущих конструкциях стены несут нагрузку и передают ее на конструкцию фундамента. Практически все стены в такой конструкции берут на себя нагрузку, в отличие от каркасной конструкции, где стены выполняют лишь перегородку между помещениями и не несут несущих функций.
Все стены в несущей конструкции снабжаются отдельными фундаментами, которые затем соединяются с более глубокими грунтовыми фундаментами. Сделанные из кирпича или камня, толщина этих несущих стен уменьшается на каждом этаже, причем стены на самых нижних этажах являются самыми толстыми. Эти конструкции также характеризуются непрерывным рисунком стен, расположенных одна под другой для поддержки.
Несущая конструкция была популярна до 1900-х годов и предлагала ограниченные возможности для окон или вентиляционных элементов, чтобы избежать любого компромисса с несущей способностью. В зданиях с несущими конструкциями нельзя вносить какие-либо изменения в стены в любой точке. Одним из самых больших преимуществ рамных конструкций перед несущими является то, что рамы более устойчивы к сейсмическим воздействиям.
Из-за своей сложности несущие конструкции обычно опираются на фундамент, на который переносится вес. Чтобы убедиться, что их конструкция безопасна, инженер-строитель оценит каждую отдельную опору на наличие слабых мест или отказов.
Инженер определит, какой вес будет нести каждая из несущих стен, учитывая дизайн и другие факторы, такие как количество людей в доме и предполагаемое использование различных частей дома.
Design Everest помогает своим клиентам создавать безопасные, устойчивые и соответствующие требованиям дома и другие здания. Компания создала прочные позиции на рынке строительных услуг Калифорнии благодаря своей образцовой работе в отрасли более 15 лет. Он предлагает широкий спектр услуг и может помочь вам с такими вопросами, как: Какой тип структуры идеально подходит для вашего проекта? Или какой фундамент используется в несущих конструкциях?
Что такое каркасная структура?

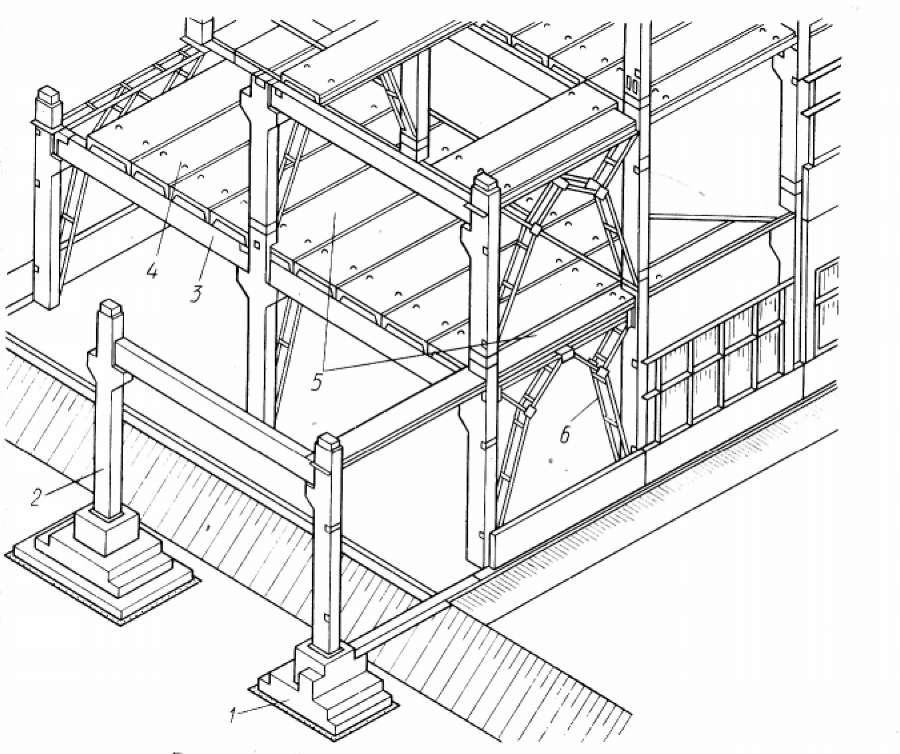

В каркасной конструкции здание поддерживается каркасом или каркасом конструкции, т. е. стойками и балками. Каркасные конструкции поддерживают собственный вес за счет линий стальных балок, стальной арматуры, деревянных стоек, бетона, камня или других материалов, называемых элементами каркаса. Несущий элемент – это конструктивный элемент, функция которого состоит в том, чтобы нести нагрузку.
Каркасная конструкция (также называемая рамой) — это любая конструкция, которая выдерживает внешнюю нагрузку и является жесткой, что означает, что она не деформируется при приложении нагрузки и не перемещается при снятии нагрузки.
Эти элементы каркаса соединяются друг с другом, образуя прочные платформы, которые могут выдерживать огромный вес, не сгибаясь и не разрушаясь при сопротивлении гравитации или любой боковой нагрузке. Они часто используются в высотных зданиях и крупных строительных проектах, потому что их относительно просто построить. Примеры каркасных конструкций включают: Дом с деревянным каркасом, в котором пиломатериалы собраны в четыре вертикальные колонны (часто называемые изгибами), которые простираются от пола до потолка. Каждая колонна укреплена горизонтальными стойками, которые могут поддерживать стены, полы и крыши. В некоторых случаях несущие колонны усиливают элементами жесткости, такими как поперечные балки, для дополнительной устойчивости.
Стены в такой конструкции предназначены только для распределения функций между различными помещениями, не несут никакой нагрузки и поэтому не нуждаются в фундаменте.
Стены не опускаются ниже цокольного бруса, и только колонны необходимо обеспечить прочным фундаментом.
Их самое большое преимущество, однако, заключается в том, что рамные конструкции позволяют проявить творческий подход в широком масштабе. Каркасная структура — это всего лишь набор правил, определяющих, как все части соединяются друг с другом. Поскольку правила просты, а стены не обязательно размещать одну над другой в непрерывном порядке, комнаты и этажи можно проектировать практически бесконечным разнообразием способов.
Количество этажей, которое можно построить с несущей конструкцией, обычно ограничено тремя, а с каркасной конструкцией такого ограничения нет. Тип структуры, подходящей для вашего дома, будет зависеть от того, сколько этажей вы собираетесь иметь в своем доме.
Если вы ищете опытного инженера-строителя или группу экспертов по строительству, которые помогут вам понять, какой тип надстройки идеально подходит для вашего дома или коммерческого проекта, вы можете связаться с Design Everest.
