Неполярные конденсаторы большой емкости: Конденсаторы неполярные большой емкости

Конденсаторы неполярные в категории «Электрооборудование»

Конденсатор неполярный МБГЧ1 4мкФ 250В

На складе

Доставка по Украине

49 грн

Купить

RadioElektro

Конденсатор неполярный МБГЧ1-2А 4мкФ 250В

На складе

Доставка по Украине

41 грн

Купить

RadioElektro

Конденсатор неполярный МБГЧ1-2А-1мкФ 500В

На складе

Доставка по Украине

49 грн

Купить

RadioElektro

Конденсатор неполярный К15-5 2200 пФ 6,3 кВ Н70

На складе

Доставка по Украине

29 грн

Купить

RadioElektro

Конденсатор неполярный МБГО-2 4мкФ 300В

На складе

Доставка по Украине

49 грн

Купить

RadioElektro

Конденсатор неполярный 10/25V 5×11 CapXon

На складе в г. Запорожье

Доставка по Украине

3. 04 грн

Купить

RadioPulse

Конденсатор неполярный 10/50V 5×11 CapXon

На складе в г. Запорожье

Доставка по Украине

3.48 грн

Купить

RadioPulse

Конденсатор неполярный 22/16V 5×11 CapXon

На складе в г. Запорожье

Доставка по Украине

3.04 грн

Купить

RadioPulse

Конденсатор неполярный 22/63V 8×12 CapXon

На складе в г. Запорожье

Доставка по Украине

7.40 грн

Купить

RadioPulse

Конденсатор неполярный 47/16V 5×11 CapXon

На складе в г. Запорожье

Доставка по Украине

3.48 грн

Купить

RadioPulse

Конденсатор 1075uF 900VDC 5% неполярный (CRTDC900-1075-CK3)

Доставка по Украине

974 грн

Купить

ТОВ «Всеплюс»

Конденсатор неполярный ОМБГ-2 0,5мкФ 400В

На складе

Доставка по Украине

29 грн

Купить

RadioElektro

Конденсатор неполярный 47/25V 6,3×11 CapXon

На складе в г. Запорожье

Доставка по Украине

3.70 грн

Купить

RadioPulse

100мкф х 25в NP CapXon 10*12,5 КОНДЕНСАТОРЫ ЭЛЕКТРОЛИТИЧЕСКИЕ НЕПОЛЯРНЫЕ 85°С

Доставка по Украине

4.70 грн

Купить

ФОП Вовк Сергей Иванович

100мкф х 50в NP CapXon 10*20 КОНДЕНСАТОРЫ ЭЛЕКТРОЛИТИЧЕСКИЕ НЕПОЛЯРНЫЕ 85°С

Доставка по Украине

9.10 грн

Купить

ФОП Вовк Сергей Иванович

Смотрите также

22мкф х 25в NP CapXon 6,3*11 КОНДЕНСАТОРЫ ЭЛЕКТРОЛИТИЧЕСКИЕ НЕПОЛЯРНЫЕ 85°С

Доставка по Украине

Купить

ФОП Вовк Сергей Иванович

Конденсатор неполярный КЗ 0,1 мкФ 1000/380В

На складе

Доставка по Украине

67 грн

Купить

RadioElektro

Конденсатор неполярный 47/63V 10×16 CapXon

На складе в г. Запорожье

Доставка по Украине

13.92 грн

Купить

RadioPulse

Конденсатор К50- 6 20 мкФ — 16 В — неполярный

Доставка из г. Чернигов

Купить

Интернет-магазин «Stereopulse»

Конденсатор К50 — 15В 22мкФ — 25В неполярный

Доставка по Украине

Купить

Интернет-магазин «Stereopulse»

Электролитический конденсатор 470uF 50V ENR 16x32mm (Non Polar) (ENR471M50B-Hitano) (неполярный)

Доставка по Украине

54 грн

Купить

ТОВ «Всеплюс»

Электролитический конденсатор 470uF 16V ENR 10x16mm (Non Polar) (ENR471M16B-Hitano) (неполярный)

Доставка по Украине

25 грн

Купить

ТОВ «Всеплюс»

Электролитический конденсатор 33uF 100V ENR 10x21mm (Non Polar) (ENR330M2AB-Hitano) (неполярный)

Доставка по Украине

31 грн

Купить

ТОВ «Всеплюс»

Электролитический конденсатор 100uF 63V ENR 13x21mm (Non Polar) (ENR101M63B-Hitano) (неполярный)

Доставка по Украине

31 грн

Купить

ТОВ «Всеплюс»

Конденсатор неполярный 10мкФ 50В 5×11

Доставка по Украине

1.90 грн

Купить

Электро Радио Груп — 1-й магазин электрики и радиоэлектроники

Конденсатор неполярный 47мкФ 63В 10×16

Доставка по Украине

5. 70 грн

Купить

Электро Радио Груп — 1-й магазин электрики и радиоэлектроники

Конденсатор неполярный 100мкФ 50В 10×20

Доставка из г. Кривой Рог

5.72 грн

Купить

Электро Радио Груп — 1-й магазин электрики и радиоэлектроники

Конденсатор неполярный 100мкФ 16В 8×11,5

Доставка по Украине

3.10 грн

Купить

Электро Радио Груп — 1-й магазин электрики и радиоэлектроники

Конденсатор неполярный 100мкФ 100В 16×25

Доставка по Украине

20.57 грн

Купить

Электро Радио Груп — 1-й магазин электрики и радиоэлектроники

1.2. Применение конденсаторов . Самоучитель по радиоэлектронике

1.2.1. Выбор конденсатора

В цепях с высокой стабильностью параметров, например в колебательных контурах, применяют керамические и воздушные конденсаторы с высоким классом точности. В цепях, к которым не предъявляются высокие требования по стабильности, например в цепях сглаживающих фильтров выпрямителей, фильтров развязки и блокировки, можно использовать электролитические бумажные конденсаторы. В этих цепях применяются также сегнетоэлектрические конденсаторы.

В цепях высокой частоты устанавливают конденсаторы с высокой предельной частотой, например керамические и вакуумные. Бумажные конденсаторы не применяют в цепях с частотой, превышающей единицы мегагерц.

В цепях при напряжении менее 10 В не рекомендуется применять конденсаторы с вкладными выводами, так как в них может нарушиться контакт с фольгой.

Герметизированные конденсаторы в металлическом корпусе имеют большую емкость на корпус. Если при монтаже ни один вывод конденсатора не соединяется с корпусом устройства, то его необходимо изолировать от шасси на опорах толщиной 0,5–1 см.

1.2.2. Электролитический конденсатор

Конденсаторы могут применяться в цепях как постоянного, так и переменного тока. Для цепей постоянного тока используют в основном электролитические конденсаторы. При монтаже конденсатора его плюсовой вывод присоединяют к положительному полюсу цепи с учетом соответствия напряжений участков цепи, а минусовой вывод (обычно корпус конденсатора) присоединяется к металлическому корпусу устройства. Следует учесть, что могут быть и неполярные электролитические конденсаторы.

Если полярный конденсатор включить в сеть переменного напряжения, то через него пойдет переменный ток, нагревая конденсатор, и он может выйти из строя. В крайнем случае при отсутствии нужного конденсатора на переменное напряжение вместо него можно применить полярный конденсатор при условии, что его напряжение много больше напряжения сети. Например, полярный конденсатор с напряжением 250 В может работать в сети переменного напряжения 50 В при частоте 50 Гц.

1.2.3. Качество диэлектрика

Качество диэлектрика характеризует сопротивление изоляции или ток утечки. В некоторых цепях существуют высокие требования к сопротивлению изоляции, например к конденсаторам связи между соседними каскадами. Наиболее высокое сопротивление изоляции имеют фторопластовые, стирольные и полипропиленовые конденсаторы, несколько ниже оно у слюдяных, керамических и поликарбонатных.

Для электролитических конденсаторов задается ток утечки, значение которого пропорционально емкости и напряжению. Наименьший ток утечки имеют танталовые конденсаторы (от единиц до десятков микроампер), а у алюминиевых конденсаторов он на один-два порядка больше.

1.2.4. Неполярный конденсатор

Довольно трудно найти неполярные конденсаторы (с изоляцией из слюды, бумаги или пленки) большой емкости с низким рабочим напряжением (менее 25 В). Однако иногда нужны именно такие компоненты, в частности при построении импульсных генераторов на логических вентилях с очень большим периодом (например, при разработке таймера для часов). Получение большой постоянной времени RC-цепи за счет увеличения сопротивления имеет определенный предел для каждого типа схем.

Для формирования конденсатора большой емкости можно соединить два полярных (электролитических) конденсатора, чтобы получить один неполярный (рис. 1.6). При этом надо выбрать два компонента одинакового номинала и включить их последовательно, соединив между собой отрицательные электроды. Результирующая емкость будет равна половине емкости каждого конденсатора.

Рис. 1.6. Получение одного неполярного конденсатора из двух полярных

1.2.5. Ионистор

В последние годы появился новый класс приборов, функционально близких к конденсаторам очень большой емкости, по существу, занимающих положение между конденсаторами и источниками питания. Это ионисторы, конденсаторы с двойным электрическим слоем.

Номинальное напряжение ионистора зависит от вида используемого в нем электролита и является для него максимально допустимым. Для получения более высокого рабочего напряжения ионисторы соединяют последовательно. Но делать это самостоятельно не рекомендуется — параметры ионисторов в такой связке должны быть очень близкими.

В принципе, ионистор — неполярный прибор. Вывод + (плюс) указывают для обозначения полярности остаточного напряжения после его зарядки на заводе-изготовителе.

Долговечность ионистора зависит от условий эксплуатации. Так, при работе под напряжением U_ном при температуре окружающей среды +70 «С гарантированная долговечность составит 500 ч. При работе под напряжением 0,8U_ном она увеличивается до 5000 ч. Если же напряжение на ионисторе не превышает 0,6U_ном, а температура окружающей среды менее +40 °C, то ионистор будет исправно работать 40000 ч и более.

Важнейший параметр ионистора — ток утечки. Это особенно важно при использовании его в качестве резервного источника питания. Весьма перспективен ионистор в качестве накопителя энергии при работе совместно с солнечными батареями. Здесь особенно ценна его некритичность к режиму заряда, практически неограниченное число циклов заряд-разряд. Ионистор не требует ухода в течение всего срока службы.

Конденсаторы постоянного тока Полярность Поляризованный Неполярный Биполярный

Конденсаторы с маркировкой «НП» может течь в обоих направлениях и называются биполярными или неполяризованными. К сожалению, большинство неполяризованных конденсаторов постоянного тока «DC» большие и не вписывайтесь «искусно» в вашу машину. Обратите внимание, что эти синие Неполяризованные конденсаторы намного больше, чем поляризованные конденсаторы. Общий физический размер определяется номиналом В (Вольт) (это максимум напряжение, которое он может выдержать без сбоев) и емкость хранилища, mf, количество, которое он будет хранить. Мы никогда не используем 50 вольт в машина так что максимум 50 вольт перебор. К сожалению, DC NP не так доступны в меньших габаритных размерах, но поляризованный тип. В литературе указано, что большое значение напряжения не оказывает отрицательного влияния на производительность. Однако для тату-машинки вы можете заметить некоторые отличия. В целях безопасности Unimax устанавливает Bi-Polar конденсаторы во всех стандартных машинах марки Unimax. Пайка конденсаторов без использования радиатора может испортить конденсатор еще до его использования. Если вы установите конденсатор, и он искрение, это может быть уже плохо от слишком сильного нагрева. Попробуйте еще раз поставить радиатор между конденсатором и паяльником. Зная проблему с нагревом и пайкой конденсаторов, в начале 90-х годов компания Unimax начала изготавливать и выпускать в продажу предварительно припаянные конденсаторы с раздвоенными концами для легкой замены. Это также хороший способ поэкспериментировать и посмотреть, как изменится значение конденсаторы влияют на производительность. Тебе стоит попробовать это.

ПРЕДУПРЕЖДЕНИЕ: Когда конденсаторы выходят из строя, они могут взорваться и нанести травму. Обычно сообщается, что Неисправности конденсатора могут быть связаны с: 1) Нагревом, вызывающим вздутие и взрыв конденсатора. 2) Засыхание жидкого электролита внутри по разным причинам, например, дефекты, протечки и даже чистка. 3) Конденсаторы со временем восстанавливаются, чтобы соответствовать обычному и ожидаемому напряжению. Всплески, которые не являются нормальными, могут вызвать внезапный сбой. 4) Чем старше они становятся, тем больше вероятность отказа. Перед использованием новый конденсатор запустите свою машину, положив палец на конденсатор и чувство, если он начинает нагреваться. Вы узнаете в течение нескольких секунд. «Горячий» — это избыточное тепло. Конденсаторы не должны быть горячими на ощупь. Не запускайте машину, если конденсатор горячий на ощупь. Конденсатор (или диод) предназначен для поглощения обратного напряжения всплеск и рассеивать его быстро. Это делается для того, чтобы предотвратить прожигание дыр в ваша передняя пружина. Однако вы можете запустить катушку с большим искрением. До конца 80-х конденсаторы не использовались, и все машины вспыхнул. Проедают дырку через переднюю пружину, где искрообразование. Поставлены первые серебряные «контактные точки» (кажется, Сполдинга) в отверстие, проделанное в передней пружине, чтобы искрение съело точка контакта, а затем вы замените серебряную точку контакта вместо того, чтобы есть весну. Затем конденсаторы стали стандартным способом борьбы с обратным напряжением. Буквы «НП» надпись на корпусе означает «неполяризованный»: электричество может проходить внутрь любом направлении. См. лучшие 4 синих образца. Стрелка, напечатанная на крышка означает «Поляризованный» электричество должно поток в направление стрелки, напечатанной на корпусе конденсатора. Нижние три образца Грина. Если электричество течет в неправильном направлении (против стрелки), оно может нагреваться. вверх, потерпеть неудачу, взорваться или «взорваться». Тепло снижает эффективность конденсатора и может привести к выходу из строя содержимого конденсатор в вашем лице или глазах. Надеюсь конденсатор будет. покрыты какой-то термоусадочной пленкой. Ваш блок питания имеет (-) черный и (+) красный выход клеммы (иногда заземление-зеленый). Эти маленькие электроны вытекают из отрицательного (-) и обратно в плюс (+). Направление электричества от отрицательное к положительному в этом направлении. Важно расположить шнур с зажимом так, чтобы электричество будет течь в направлении стрелки для поляризационных конденсаторов. Но после того, как ваш клип-корд скрутится, как вы можете сказать, какой из них который. Подсоедините свою машину и запустите ее, удерживая палец на конденсаторе. Если он начинает нагреваться, поменяйте шнур с зажимом и пометьте зажим. шнур, чтобы вы знали в какую сторону оно должно идти. У нас есть как поляризованные, так и неполяризованные конденсаторы на складе, и мы можем подобрать для вашей новой машины конденсатор любого размера или типа. Если вы используете блок питания Tattanator, конденсаторы устарели для вашего катушка, потому что она имеет встроенные диоды для предотвращения обратного Напряжение.

Неполяризованный конденсатор Подробная информация | Что такое неполяризованный конденсатор

HTML-изображение как ссылка

21 ноября 2022 г. от Admin

Содержание

Обзор неполярных конденсаторов

Конденсаторы без положительной или отрицательной полярности обозначаются как неполяризованные конденсаторы . Два электрода неполяризованных конденсаторов могут быть случайно включены в цепь и не будут протекать. Они в основном используются в схемах генерации, связи, развязки, обратной связи и компенсации. Справочная схема неполяризованного конденсатора изображена на рисунке ниже.

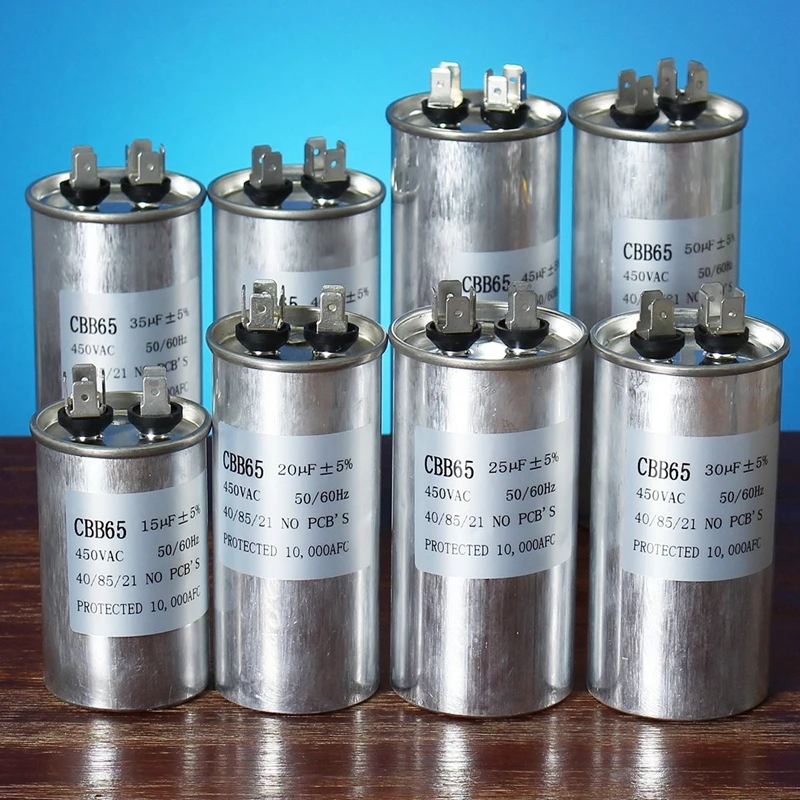

Рис. 1. Неполяризованный конденсатор

Идеальный конденсатор не имеет полярности. Однако на самом деле для достижения большой емкости используются некоторые уникальные материалы и структуры, в результате чего реальные конденсаторы несколько поляризованы. Танталовые электролитические конденсаторы и алюминиевые электролитические конденсаторы являются типичными поляризованными конденсаторами. Емкость электролитических конденсаторов обычно весьма значительна. Поскольку объем значительно увеличится, создать неполяризованный конденсатор большой емкости не так просто. Это объясняет, почему в реальной схеме так много поляризованных конденсаторов. В этой схеме могут быть полезны поляризованные конденсаторы, потому что они компактны и имеют только одно направление напряжения.

Чтобы преодолеть его недостатки и использовать преимущества, мы используем поляризованные конденсаторы. Это имеет смысл следующим образом: говорят, что конденсатор, который можно использовать только в одном направлении напряжения, поляризован. Напряжение может быть приложено в обоих направлениях для неполяризованных конденсаторов. В результате поляризованные конденсаторы предпочтительнее неполяризованных с точки зрения направления напряжения. Поляризованные конденсаторы могут быть полностью заменены неполяризованными конденсаторами, если их емкость, рабочее напряжение, объем и т. д. соответствуют спецификациям. Если вы до сих пор не знаете, что такое конденсатор, то можете посмотреть на Горячий поиск электронных компонентов в Северной Америке , чтобы увидеть больше информации и продуктов о конденсаторе.

Для чего можно использовать неполяризованный конденсатор?

Неполяризованные конденсаторы используются в цепях чистого переменного тока, а также могут использоваться для фильтрации высоких частот благодаря их низкой емкости. Вот иллюстрация того, как используется конденсатор:

В этом сценарии в первую очередь используется RC-схема подавления искр. Вы услышите хаотичный звук динамика радио или телевизора, когда антенна принимает радио- или телевизионную программу и в то же время включает и мигает люминесцентная лампа. Многочисленные блестящие линии и точки на экране телевизора — это высокочастотные помехи, вызванные электрическими искрами.

При разрыве цепей, содержащих индуктивность, между контактами возникает искра. Значительная собственная индуктивность возникает на обоих концах катушки при резком выключении ключа S, как показано на схеме слева на рис. 2 (сильное изменение тока). Эта электродвижущая сила, направление которой совпадает с направлением приложенного напряжения, может препятствовать изменению тока. Напряжение U1 на переключателе будет чрезвычайно высоким, когда они накладываются друг на друга, и когда напряжение превышает определенный порог, это «резкое» напряжение расколет воздух и создаст электрическую искру.

Искра может окислить и повредить контакты, что в конечном итоге приведет к неисправности. В результате очень важно избавиться от искры между контактами. Напряжение на двух концах катушки не будет слишком высоким, когда цепь будет отключена, поэтому искры не будет, пока ток в катушке управления не упадет. Схема подавления искры RC подключена к обоим концам катушки индуктивности, как показано на схеме справа внизу. Конденсатор будет заряжаться при резком выключении ключа согласно i1. Искра устраняется, так как часть энергии магнитного поля в катушке индуктивности рассеивается на R и r, а часть преобразуется в энергию электрического поля в конденсаторе С. Конденсатор С повторно разряжается в результате этого преобразования.

Рисунок 2. Схема индуктивности и озаорбции индуктивности

Различия между неполяризованным конденсатором и поляризованным конденсатором

Непо Постатилизованный Конденсатор	POLEARSICATER CAPACITRACITOR	POLEALARIDALICATE может быть изготовлен из керамики, полиэстера, полистирола, серебряной слюды, полипропилена, тефлона и многих других материалов.	Электролиты из тантала и алюминия являются двумя примерами таких конденсаторов.
Работа неполярного конденсатора в последовательной цепи состоит в том, чтобы пропускать переменный ток и блокировать постоянный ток.	Конденсаторы Polar служат для двух основных целей: фильтровать источник питания и обеспечивать огромные значения емкости в небольшом и доступном корпусе.
Конденсаторы Polar могут быть заменены на эти конденсаторы.	Неполярные конденсаторы нельзя заменять этими конденсаторами.
Для работы этих конденсаторов использовались более высокие частоты.	Эти конденсаторы работают на более низких частотах, чем неполяризованные.
Любая ориентация может использоваться для подключения этого неполярного конденсатора к любой цепи.	Этот полярный конденсатор можно подключать только одним способом к любой цепи.
Конденсатор называется неполяризованным, если отсутствует неявная полярность.	Конденсатор с внутренней полярностью называется неполяризованным конденсатором.

Плюсы и минусы неполяризованного конденсатора

Плюсы и минусы:

Пробу и минусы. Эти конденсаторы имеют меньшую емкость для каждого размера, но имеют меньший ток утечки по сравнению с электролитическими.

Неполяризованные конденсаторы работают как с переменным, так и с постоянным током, потребляют мало энергии и работают на более высоких частотах.

Можно уменьшить ток утечки в цепях переменного тока.

Благодаря смещению в обоих направлениях их емкость может поддерживаться постоянной.

Неполярные конденсаторы большой емкости очень дороги.

Применение неполяризованного конденсатора

• Этот тип конденсатора может использоваться в цепях для обратной связи, связи, развязки, генерации и компенсации, среди прочего.
• Они обычно используются для двунаправленной передачи сигнала в аудиоприложениях.
• Эти типы конденсаторов предназначены в основном для приложений переменного тока.

Как выбрать неполяризованный конденсатор?

1. Выберите разумную точность конденсатора. Допустимо иметь емкость, примерно равную эталонной емкости, поскольку потребности в емкости обычно не особенно высоки. Абсолютное значение ошибки должно находиться в пределах от 0,3% до 0,5% в тональных схемах, схемах фильтрации и схемах генерации.

2. Конденсатор следует выбирать исходя из потребностей схемы. В цепи байпаса переменного тока низкой частоты часто используется бумажный конденсатор. В высокочастотных или высоковольтных цепях обычно используются слюдяные или керамические конденсаторы.

3. Вы можете выбрать конденсаторы, номинальное напряжение которых больше или эквивалентно вашим фактическим требованиям.

4. Низкочастотные конденсаторы несовместимы с высокочастотными конденсаторами.
