Неисправности контакторов: Типичные неисправности контакторов

Неисправность — контактор — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

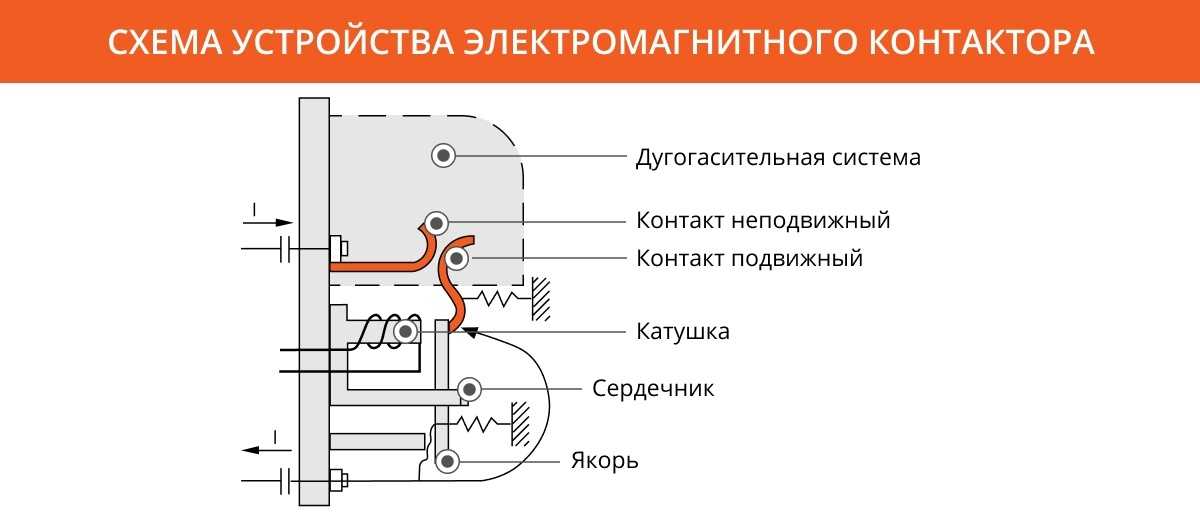

Принципиальная схема однополюсного контактора.| Электрическая схема, поясняющая работу трехполюсного контактора.  [1]

Неисправности контактора проявляются в виде чрезмерного нагрева его деталей и сильного гудения магнитной системы. Недопустимый нагрев катушки указывает на появление в ней межвиткового замыкания. В этом случае катушку следует заменить новой. Недопустимый нагрев токоведущих частей контактора возможен в результате длительной перегрузки или большой частоты срабатывания, ослабления крепления контактных соединении или окисления контактных поверхностей. В последнем случае необходимо контактные поверхности зачистить напильником, протереть их салфеткой, смоченной бензином и до отказа закрепить контактные винты.
 [2]

Электрическая схема, поясняющая работу трехполюсного контактора.  [3]

Неисправности контактора проявляются в виде чрезмерного нагрева его деталей и сильного гудения магнитной системы. Недопустимый нагрев катушки указывает на появление в ней межвиткового замыкания. В этом случае катушку следует заменить новой. Недопустимый нагрев токоведущих частей контактора возможен в результате длительной перегрузки или большой частоты срабатывания, ослабления крепления контактных соединений или вкисления контактных поверхностей. В последнем случае необходимо контактные поверхности зачистить напильником, протереть их салфеткой, смоченной бензином и до отказа закрепить контактные винты.
 [4]

В табл. 25 приведены неисправности контакторов, которые могут привести к отказу или ненормальной работе станций управления, и способы их устранения.
 [5]

Для проверки и устранения неисправностей контактора его разбирают. В результате разборки устанавливают следующее: точность центрирования сердечника относительно катушки; сохранность короткозамкнутого витка, уложенного в сердечник; свободу вращения в шарнире якоря; отсутствие контактов якоря при прохождении у стенки камеры. В неисправном контакторе могут не разомкнуться контакты при выключении тока в цепи управления. В случае неисправности контактора работа на кране должна быть прекращена во избежание возникновения аварии или пожара.
 [6]

Для проверки и устранения неисправностей контактора его разбирают. В результате разборки устанавливают следующее: точность центрирования сердечника относительно катушки; сохранность короткозамкнутого витка, уложенного в сердечник; свободу вращения в шарнире якоря; отсутствие контактов якоря при прохождении у стенки камеры.
 [7]

У наклонно-переталкивающих решеток типа Каблиц бывают следующие неполадки: неисправность ртутных контакторов, регулирующих ход колосников, неисправность паровой машины привода подвижных колосников, провал топлива и его горение в зонах и шлаковых бункерах, вызывающее коробление междузонных перегородок и перегрев подвижной рамы и колосников.
 [8]

Последовательно с катушкой включен также замыкающий контакт К1, поэтому при неисправности контактора К1 линейный контактор не будет включаться.
 [9]

Лампа В включена параллельно электродам и сигнализирует о наличии полного рабочего напряжения 320 в на электродах, что может произойти при неисправности контактора и пригорании его главных контактов, не отключающих напряжение при холостом ходе. Зажигание лампы В указывает на неисправность аппарата и опасность работы на нем.
 [10]

В контакторах принудительное замыкание ( заклинивание) контактов запрещается. При неисправности контактора проверяют сохранность короткозамкнутого медного витка, уложенного в сердечник, точность центрирования сердечника относительно катушки, возможность заедания в шарнире якоря и соприкосновения его при отклонениях со стенкой камеры.
 [11]

В неисправном контакторе контакты могут не разомкнуться при выключении тока в цепи управления. В случае неисправности контактора работу на кране прекращают во избежание возникновения аварии или пожара.
 [12]

В неисправном контакторе контакты могут не разомкнуться при выключении тока в цепи управления. В случае неисправности контактора работа на кране должна быть прекращена во избежание возникновения аварии или пожара.
 [13]

Если при работе контакторов появляется сильное гудение, следует его устранить. Сильное гудение указывает на неисправность контактора. Прежде всего следует проверить плоскости соприкосновения обеих половин магнита ( нет ли грязи), а также затяжку влнтов, крепящих якорь и сердечник. Затем необходимо проверить, не поврежден ли короткозамкнутый виток, вложенный в прорезы сердечника, а затем — точность пригонки подвижной и неподвижной частей магнита.
 [14]

Контакторы переменного тока во время работы издают легкое гудение. Сильное гудение возникает вследствие падения напряжения в сети и неисправности контактора. Катушки контактора рассчитаны на колебания напряжения в цепи управления до 85 % от номинального. Поэтому напряжение, при котором возможна работа контактора, не должно падать ниже 185 В при номинальном 220 В и ниже 325 В при номинальном 380 В.
 [15]

Страницы:  

   1

   2

Неисправности реакторов, пускателей и контакторов | Эксплуатация электрических машин и аппаратуры | Архивы

Страница 54 из 74

Неисправности реакторов

Обмотки.

Наиболее характерная неисправность обмоток — витковые замыкания от ослабления расклиновки. Реже бывают пробои обмоток на корпус. Сравнительно часто отгорают выводные концы обмоток из-за плохих контактов.

Магнитопровод.

Наиболее распространенная неисправность — отказ в передвижении подвижной части или слабая фиксация подвижной части магнитопровода в выбранном положении. Первая неисправность не дает возможности регулировать сварочный ток; вторая приводит к тому, что ток произвольно уменьшается и реактор сильно гудит.

Магнитные пускатели и контакторы

Неисправности магнитной системы.

В процессе эксплуатации магнитная система теряет свои геометрические размеры в местах сопряжения якоря с основной частью магнитопровода. Появляются воздушные зазоры, уменьшается тяговое усилие при включении, увеличивается намагничивающий ток катушки. Вследствие этого она быстро сгорает, ослабляется давление подвижных контактов на неподвижные, контакты подгорают.
Выход из строя короткозамкнутого витка вызывает сильное гудение магнитной системы, ослабляется усилие включения, что приводит к ослаблению контактного давления, контакты подгорают.

Контактная система.

Контакты часто выходят из строя из-за неправильной регулировки контактного давления. Усилие нажатия пружин должно соответствовать указанному в заводской инструкции, прилагаемой к магнитному пускателю или контактору. Подгорание контактов возможно вследствие их загрязнения и при неодновременном включении и выключении контактов. Контактная система выходит из строя, если магнитный пускатель или контактор не соответствует токоприемнику и перегружен по длительному току и разрывной мощности. Иногда эксплуатационники после чистки контактной системы не ставят на место искрогасительные камеры. Это недопустимо, так как обязательно подгорят контакты и может  произойти междуфазное короткое замыкание, которое полностью выведет контактную систему из строя, а иногда и панель магнитного пускателя или контактора.

Катушки магнитных пускателей и контакторов выходят из строя по следующим причинам: магнитная система полностью не закрыта из-за пониженного напряжения сети, чрезмерного контактного давления, значительного износа; не поставлены направляющие якоря; напряжение катушки не соответствует напряжению сети; катушка с низким сопротивлением изоляции; катушка изготовлена неправильно, в ней витковые замыкания.

Панели магнитных пускателей и контакторов выходят из строя при загрязнении, воздействии на них влаги и агрессивных сред. Нередко выход панели из строя происходит от слабых контактов проходных шпилек, выжигающих в панелях значительные участки. При выходе панели из строя происходят многофазные и однофазные замыкания, приводящие к полному выходу из строя магнитного пускателя или контактора.
Перечисленные неисправности — общие для всей пускорегулирующей аппаратуры.

Повышенная влажность, значительная концентрация паров аммиака и другие агрессивные факторы среды животноводческих помещений вызывают усиленную коррозию металлических частей пускозащитной аппаратуры. Даже окрашенные части (кожухи магнитных пускателей и т. и.) подвергаются коррозии, что значительно сокращает срок службы коммутационной аппаратуры.
В связи с этим пуско-защитную аппаратуру при непосредственной работе в агрессивной среде лучше использовать в пылеводозащитном исполнении или устанавливать в шкафах или ящиках.

Шкафы (ящики) должны быть с подогревом для устранения повышенной влажности. В качестве нагревательных элементов можно пользоваться обычными лампами накаливания.
Для защиты от коррозии рекомендуется применять летучие ингибиторы (замедлители коррозии). Их можно добавлять в краску, которой покрывают металлические части. Ингибиторами пропитывают пористые материалы (картон, поролон и др. ), которые помещают под кожухи коммутирующих аппаратов.

• Назад
• Вперед

КАКИЕ ПРИЧИНЫ ЗАЛИПАНИЯ КОНТАКТОВ И ГОРЕНИЯ КАТУШЕК В КОНТАКТОРАХ?

Каковы причины залипания контактов и возгорания катушек в контакторах?

Электромагнитные переключатели, которые размыкают замкнутые контакты и замыкают разомкнутые контакты, когда энергия прикладывается к концам катушки, называются контакторами.

Позволяет дистанционно управлять электрооборудованием, например, электродвигателями, системами компенсации и обогрева по кабелю. При совместном использовании с тепловыми реле защищает устройства и сооружения от токов перегрузки.

Неисправности могут возникнуть, если контакторы используются не в соответствии с техническими данными или если в питающей сети возникает перегрузка по току или короткое замыкание. Как правило, контакторы представляют собой элементы схемы, которые не так легко выходят из строя. Контактор может размыкаться и замыкаться миллионы раз, если выбор сделан правильно и условия эксплуатации не нарушены. Наиболее частая ситуация при выходе из строя контактора – залипание контактов и обгорание катушки.

Причина залипания контактов; Если через контакты основного питания будет пропущен больший ток, чем он может выдержать, через некоторое время контакты перегреются и в результате этого нагрева контакты могут залипнуть. Это может быть вызвано коммутацией при большом токе, коротким замыканием или ошибкой перехода звезда-треугольник. Например, если контактор выбран в соответствии со значениями AC-1 для двигателя, контакты могут заедать. Обычно выбор делается в соответствии со значением AC-3. По этой причине выбор контактора должен производиться в соответствии с нагрузкой, которая будет передаваться на контактор. Если произошло короткое замыкание, необходимо сначала найти причину короткого замыкания и заменить предохранитель цепи управления. Поскольку контакторы не могут размыкаться при перегрузке, например выключатели, их контакты могут залипать после определенного тока.

Например, для AC-3 в двигателе;

То есть: макс. текущее значение замыкающей способности контактора определяется как 10xIe, а отключающая способность как 8xIe. После этих значений тока в контактах может наблюдаться прилипание.

Причина возгорания катушки: Катушка может сгореть, когда напряжение, подаваемое на концы катушки контактора, ниже или выше нормального. Кроме того, этому способствуют пыль и инородные тела в воздушном зазоре. При возгорании катушки сначала следует проверить напряжение и частоту, а также обеспечить стабильное напряжение катушки для контактора. Для предотвращения возгорания катушки катушку необходимо запитать при значениях напряжения и тока, указанных в каталоге.

Другие серьезные неисправности контакторов можно резюмировать следующим образом:

Чрезмерная длина кабелей цепи управления (катушка) может вызвать некоторые проблемы. В длинных кабелях большое падение напряжения на кабеле затрудняет замыкание, а емкость кабеля с чрезмерным поперечным сечением препятствует открытию.

Наличие грязи или посторонних частиц в контакторе, сложные атмосферные условия и коррозия могут помешать процессу замыкания контактора, особенно при дистанционном управлении. При обнаружении такой ошибки контактор следует очистить сильным потоком чистого воздуха от грязи и пыли, сделать корпус более закрытым и защищенным, проверить цепь, а при наличии токопроводящего фактора — устранено.

Силовые контакторы типа FC производства Federal Electric выпускаются с 3 и 4 полюсами переменного и постоянного тока до 750А. Компенсационные контакторы типа FC-DK изготавливаются до 80 кВАр.



Просмотреть каталог продукции
https://federal.com.tr/en/contactors/



Что такое признаки неисправности контактора переменного тока

Устранение неполадок с переменным током – непростая задача. Но удивительно, что есть много вещей, о которых вы действительно можете позаботиться сами. Не нужно быть инженером, чтобы разобраться с ними. Вместо этого все, что вам нужно, это рука помощи в виде полезного и информативного руководства. В этом контексте, вот небольшое руководство, которое поможет вам понять контактор переменного тока.
признаки неисправности и что делать, если это произошло.

Что такое контактор переменного тока?

Да, мы знаем, что вам должно быть интересно, что такое контактор переменного тока? Контактор представляет собой электрический передатчик или реле в сети переменного тока. Он регулирует подачу электричества к различным частям. Например, контактор подает ток на конденсатор, а также на двигатель наружного вентилятора. По сути, контактор разрешает или запрещает подачу питания на блок переменного тока.

С точки зрения неспециалиста, это переключатель с электрическим управлением, который используется для переключения электрической цепи. Обычно контактор управляется цепью с более низким уровнем мощности, чем коммутируемая цепь. Например, катушка электромагнита на 24 вольта управляет выключателем двигателя на 230 вольт.

Что делает контактор в сети переменного тока?

При переменном токе контактор замыкается, создавая электрическую цепь. Это позволяет вашему блоку переменного тока запускаться, когда термостат посылает сигнал на охлаждение или обогрев. Когда термостат требует нагрева или охлаждения, происходит магнитное действие. Это вызывает соединение между стороной напряжения контактора (сторона сети) и стороной нагрузки. На стороне нагрузки соединены компрессор и двигатель вентилятора. Когда термостат перестает призывать к действию, контактор размыкается. Когда контактор размыкается, он прекращает подачу питания переменного тока.

Что происходит, когда контактор неисправен?

Если в контакторе возникает неисправность или он выходит из строя, может потребоваться его замена. В таком случае он не будет тянуть близко. Когда это происходит, два конца не соединяются друг с другом, даже если к ним напрямую подводится ток. В случае, если ваш термостат щелкает; однако сам блок не работает, контактор, скорее всего, совсем сдох. Если это не так, он не получает столь необходимый электрический ток.

Симптомы неисправности контактора переменного тока

Существует 3 основных признака, указывающих на неисправность контактора в вашем кондиционере. Это —

1. Болтовня

– плунжер имеет тенденцию вибрировать, когда контакты загрязнены или когда катушка ослабла. Звук вибрации можно услышать, когда плунжер пытается вступить в контакт, но не может этого сделать полностью. Он не включается и вместо этого издает звук.

2. Жужжание

– при включении кондиционера слышен жужжащий звук; однако он не включается. Гудящий звук издается катушкой, но контакт по-прежнему не установлен, так как кнопка не нажата. Нажатие кнопки вручную приведет к нормальной работе вашего блока переменного тока. Гудящий звук также является показателем слабости катушек или загрязненных контактов.

3. Плавление

– В очень экстремальных случаях вы можете увидеть, что пластиковая накладка или пластиковый корпус контактора расплавились. Это также указывает на необходимость немедленной замены контактора.

Ремонт или замена контактора

Одна вещь, совершенно очевидная из приведенного выше обсуждения, заключается в том, что существует 3 основные причины отказа контактора переменного тока. Это —

1. Грязные контакты
2. Слабые катушки
3. Полная поломка или выгорание.

В любом из вышеперечисленных случаев можно провести ремонт, но в идеале он не стоит затраченных усилий. Было бы гораздо лучше заменить неисправный компонент. В долгосрочной перспективе это более финансово оправданное решение. В наши дни замены легко доступны, и это тоже за небольшую часть совокупной стоимости ремонта.

Грязные контакты

– На контакторе есть места контактов, которые заржавели, обуглились, а иногда даже загрязнились. Их можно легко очистить с помощью очистителя контактов. Осторожнее с очистителем, так как точки соприкосновения очень малы; нет необходимости погружать их в чистящее средство.

Слабые катушки

– В случае катушек ремонт невозможен. Их можно только заменить. Замена только катушек в контакторе является утомительной и хлопотной задачей. Он включает в себя извлечение контактора из сети переменного тока, а затем его демонтаж, чтобы добраться до катушки. Гораздо более целесообразным и быстрым подходом является замена всего контактора. Контакторы для жилых помещений относительно дешевы и стоят от 20 до 30 долларов.

Полное выгорание

– Полное выгорание означает, что в компоненте не осталось жизни. Вот почему его нельзя починить; вместо этого его можно только заменить.

При замене помните о спецификациях оригинального компонента и замените его на тот, который им соответствует. Замена проста; все, что вам нужно, это плоская отвертка. Отключите питание блока переменного тока. От контактора отсоедините провода. Снимите ножки с устройства, отвинтив их. Теперь на новой детали прикрутите ножки обратно к блоку.

Наконец, снова подключите провода, и дело сделано. Эту работу следует выполнять только в том случае, если вы уверены, что сможете сделать ее должным образом. В противном случае вызовите специалиста по кондиционерам, который решит проблему за вас.

Спасите свой кондиционер

Если бы решение всех проблем с кондиционерами было простым, вам бы никогда не понадобился специалист по кондиционерам
или, если уж на то пошло, различные компании HVAC
. Факт остается фактом: ваш кондиционер — хрупкое оборудование, и с ним нужно обращаться осторожно. Вот почему настоятельно рекомендуется, чтобы вместо того, чтобы брать дела в свои руки, вы должны позволить людям, которые обучены для этой работы, позаботиться о них.

Однако, если у вас есть технические знания для решения проблем, вы можете значительно сэкономить на ремонте и замене. Что бы вы ни решили, всегда помните о отключении питания блока переменного тока при выполнении любых действий, связанных с ремонт и обслуживание

. Кроме того, обновите свои знания по электробезопасности и будьте предельно осторожны.

Часто задаваемые вопросы – Часто задаваемые вопросы

Каковы наиболее распространенные причины отказов контакторов?

Многочисленные события могут привести к отказу контактора, например, колебание напряжения, неправильная установка, старение, повышение температуры, неправильная проводка и т. д. Лучший способ избежать отказов контактора — своевременно решить вопрос о необходимости ежегодного технического обслуживания переменного тока. моды и в обязательном порядке.

Что вызывает перегорание контактора кондиционера?

Высокое напряжение, износ и перегрев могут привести к перегоранию контактора кондиционера. К счастью, сгоревший контактор является распространенной проблемой, поэтому специалист по HVAC может решить ее быстро и эффективно.

Как узнать, что мой контактор неисправен?

Три явных признака поломки контактора:
1. Почерневший, обугленный или расплавленный корпус контактора.
2. Признаки питтинга.
3. Дребезжащий или гудящий звук из компрессора.
4. Переменный ток не включается или не выключается.

Что вызывает перегрев контактора?

Контактор может перегреваться из-за плохих контактов (загрязнение или окисление, приводящее к рассогласованию), постоянного тока высокого напряжения (что может произойти при скачке напряжения), короткого замыкания или низкого качества самого контактора.

Что происходит, когда контактор переменного тока выходит из строя?

Когда контактор выйдет из строя, кондиционер больше не сможет должным образом охлаждать дом.
