Аналоговая интегральная схема, универсальный таймер NE555 — устройство для формирования (генерации) одиночных и повторяющихся импульсов со стабильными временными характеристиками. Режим работы и параметры выходного сигнала зависят от подключённой к ногам микросхемы обвязки, которая строится из конденсатора и резисторов.
Принцип работы

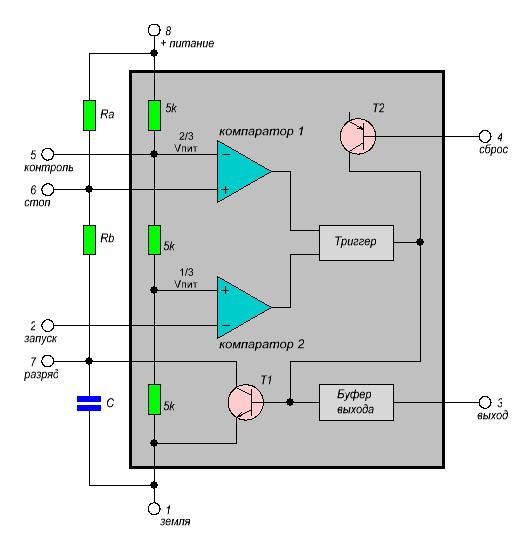

Микросхема строится из пары компараторов, триггера (flip-flop) и буфера. Идеологически устройство чипа можно представить в виде диаграммы:
Всякий раз, когда на контакт TRIG подаётся сигнал ниже ⅓Vcc, контакт OUT принимает значение логической единицы, т. е. Vcc.
Для возврата OUT в логический ноль необходимо либо подать логический ноль на RESET, либо одновременно подать на TRIG сигнал выше ⅓Vcc, а на THRESH — выше ⅔Vcc. Конкретное пороговое значение для THRESH можно изменить посредством пина CONT.
Пока итоговое значение OUT является нулём, пин DISCH представляет собой очень большое сопротивление. Как только OUT становится единицей, DISCH открывается сливает ток в землю.
Подключая контакты таймера 555 в различных конфигурациях, можно получать разнообразные сценарии поведения цепи. Наиболее популярные приведены ниже.
Моностабильный
Как только на вход (Input) подаётся логический ноль, на выходе (Output) возникает пульс из логической единицы фиксированной длины, не зависящей от длительности и формы входного сигнала. Длительность импульса рассчитывается по формуле t = 1,1 × RA × C.
Используйте этот режим для аппаратной стабилизации сигнала или, например, для продолжительной индикации после наступления события.

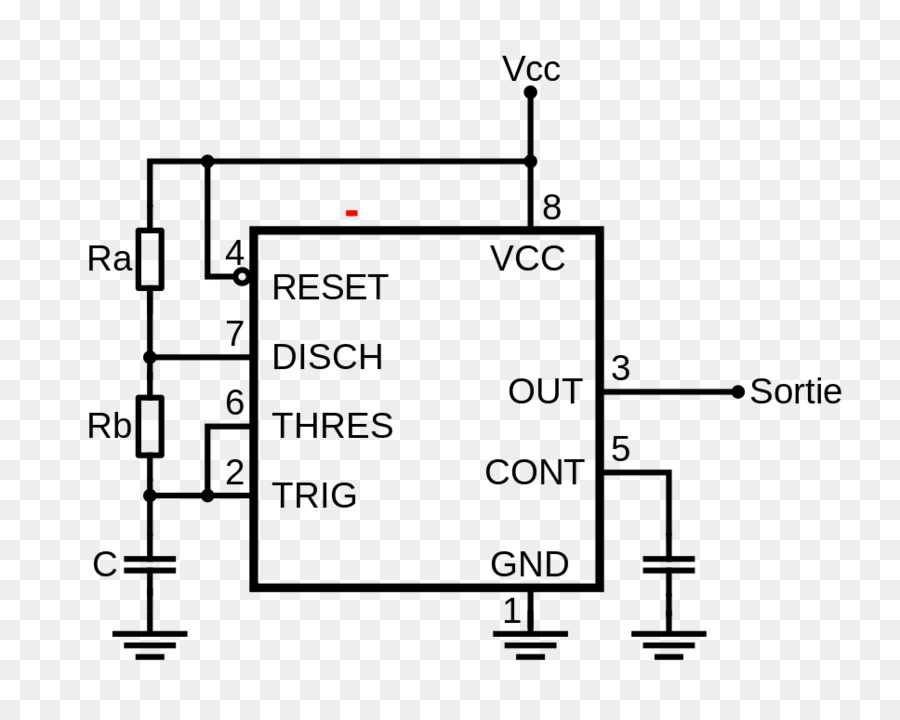

Автоколебания
Таймер на выходе (Output) постоянно выдаёт импульсы определённой частоты и скважности.
Время в состояниях логической единицы и нуля можно рассчитать по формулам:
tH = 0,693 × (RA + RB) × C
tH = 0,693 × RB × C
Используйте режим автоколебаний для создания источника ШИМ-сигнала, для управления яркостью или генерации звука.
В качестве одного из резисторов при любом подключении удобно использовать потенциометр или триммер. Так вы сможете изменять параметры поведения на лету.
Для установки таймера на плату удобно использовать DIP панель на 8 контактов.
Документация NE555
Напряжение питания | 4,5 – 16 В |
---|---|
Максимальный ток выхода | ±200 мА |
Потребляемый ток | 2 – 6 мА (при 5 В) |
Вес | 2 г |
---|
Подробное описание, применение и схемы включения NE555
В 70 годы роль изделия NE555 отводилась в основном «таймерной» конструкции, которую делали массы радиолюбителей.
Содержание
- 1 Технические характеристики
- 2 Описание и область применения
- 3 Особенности и недостатки
- 4 Основные параметры ИМС серии 555
- 5 Расположение и назначение выводов
- 6 Режимы работы
- 6.1 Одновибратор
- 6.2 Мультивибратор
- 6.3 Прецизионный триггер Шмидта с rs триггером
- 7 Проверка работоспособности
- 8 Аналоги
- 9 Наиболее популярные схемы на основе ne555
- 9.1 Мигание светодиодом на мультивибраторе
- 9.2 Реле времени
- 9.3 Музыкальная клавиатура
- 9.4 Таймер
- 9.5 Имитатор сигнализации автомобиля
- 9.6 Простой имитатор полицейской сирены
- 9.7 Звуковой генератор уровня жидкости
- 9.8 Сигнализатор темноты
- 9.9 Точный генератор
Технические характеристики
Эксплуатационные параметры NE555 отражают параметры:
- Потенциал от ИП +4.5 до +18В.
- Мощность рассеивающая 600 мВт.
- Ток на выходе 200 мА.
- Частота рабочая до 500 кГц.
Превышение любого параметра даже на 5% чревато последствиями и приведёт к неисправности.
Описание и область применения
Расшивка NE555 или обозначение клемм не меняется 50 лет. Классика схем в пластиковом корпусе DIP-8 оформлена монтажом SOP-8 и SOIC-8. Низкая цена и доступность схемы, простота реализации и функциональные возможности позволяют создавать сложные электронные схемы. Без глубоких знаний NE555 делается игрушкой или металлоискателем пират. Всё зависит от желания радиолюбителя, что он хочет получить от продукта.
Особенности и недостатки
МС 555 «таймерного» типа обладает массой преимуществ, оттого конструкция популярна свыше 52 лет. Описать в 2 словах не получится. Главные достоинства, универсальность детали. При эксплуатации обнаружен недостаток: пиковое значение 400 мА. Это происходит по причине нагрева и увеличения тепловых потерь.
Основные параметры ИМС серии 555
Изделие работает исправно, когда выдерживаются электрические характеристики по входу и выходу сигнала. Примеры параметров сведены в стандартный ряд, где крайние значения показывают диапазон и допуски:
- Уровень напряжения на выводе (В) THRES (VCC15) – 8.8–11.2.
- Тоже при VCC (5В) – 2.4–4.2.
- Ток на выводе THRES (А) – 30 х 10-9и 250х10-9.
- Потенциал на выводе TRIG (В) при VCC15В – 4.5-5.6; VCC 5В 1.1–2.2.
- Остальные параметры работы на картинке 2.

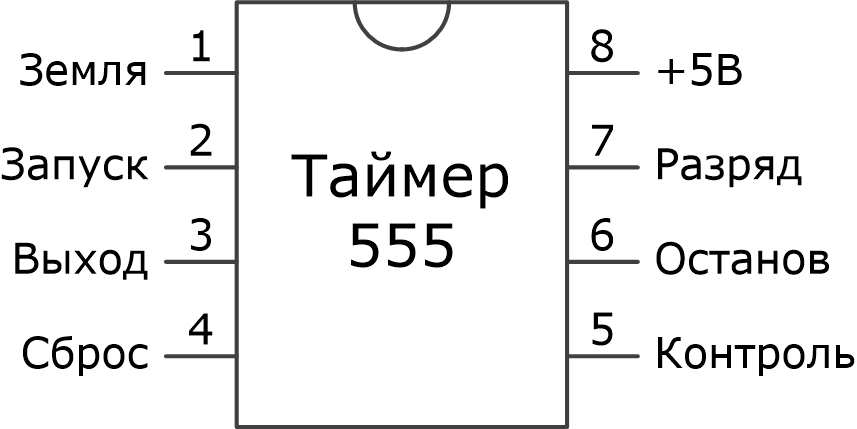

Расположение и назначение выводов
Расположение выводов обозначает по клеммам:
- GND – (земля, минус).
- Trigger – (открытие).
- Output – (выходной сигнал).
- Reset – (сброс параметров).
- Control Voltage – (контроль).
- Threshold – (остановка).
- Dischage – (разряд).
- Vcc – (плюс, источника питания).
Первая метка маркируется круглым углублением или выпуклостью на корпусе.
Режимы работы
Вход (2) получает и обрабатывает одиночного цикла импульсы. При переключении микросхемы на выходе (3) появляется высокий уровень сигнала. Продолжительность импульсов (сек) доходит до: t=1,1*R*C. При прохождении временно́го отрезка (t) на выходе формируются сигналы низкого уровня. Выводы 4 и 8 целесообразно объединять.
Одновибратор
МК NE555 показан на картинке, он выдаёт на выходе OUT напряжение, равное потенциалу ИП минус 1.7 Вольта. Например, 5-1.7=3.3В минимум. 15-1.7=13.3 максимум. Это происходит в отрезок времени, до поры пока вход IN находится замкнутым на «0» (землю).
Важно! Радиолюбители учитывают, R1 подбирают на 10 кОм – 15 МОм (реже 300 кОм), второй аспект С1 — 95 пФ. В этом случае схема задержки 1,1 сек.
Мультивибратор
В режиме мультивибратора наша микросхема выдаёт прямоугольные сигналы с заданной частотой. Периодичность каждому импульсу определяет значение времязадающей RC-цепочки. С добавлением 1 сопротивления, контакт 7 (разряда) соединить между резисторами Ra и Rb, логически отключает внутри универсальный таймер.
Важно! Частоту нельзя держать выше 360 кГц это сразу же приведёт к повреждению устройства.
![]()
Прецизионный триггер Шмидта с rs триггером
Высокой точности уровень срабатывания достигают, когда выполняют триггер ШМИТТА на базе КОМПАРАТОРА с аналоговым коммутатором. Выходное напряжение «Ue» держат таким, чтобы оно не превышало наименьших значений:
\[ Ue вкл. = (R1/R2) * Ua min \]
Правило обязательно для запуска и позволяет эффективно и надёжно функционировать сборке по варианту прецизионного триггера ШМИТТА.
Триггер представляет собой радиоэлектронный элемент, он находится в 2 состояниях. Переход от 1 до 2 состояние выполняется при изменении входных сигналов. Триггеры используют для счётчиков импульсов, делителей частоты, прочих сборок. Начальное положение происходит посредством 3 выводов, управление. Вход Е (вывод таймера 4) важен, имеет первостепенное значение. Используют для приостановки работы, сброса значений RS-триггера.
Таблица истинности RS триггера.
R | S | Q(t) | Q(t+1) | Пояснения |
---|---|---|---|---|
0 | 0 | 0 | 0 | Режим хранения информации R=S=0 |
0 | 0 | 1 | 1 | |
0 | 1 | 0 | 1 | Режим установки единицы S=1 |
0 | 1 | 1 | 1 | |
1 | 0 | 0 | 0 | Режим записи нуля R=1 |
1 | 0 | 1 | 0 | |
1 | 1 | 0 | * | R=S=1 запрещенная комбинация |
1 | 1 | 1 | * |
Проверка работоспособности
На картинке показана реализация схемы проверки рабочего состояния изделия. Простой тестер – «мигалка на светодиодах» позволяет выявить неисправность микросхемы. Подключение питания покажет мигание 2 диодов поочерёдно, что даёт ответ об исправности нашего изделия. Все иные режимы покажут – дефекты конструкции.
Аналоги
С 1975 аналогом создавался продукт серии КР1006ВИ1. Выпуск конструкции продолжают Рижский завод «АLFARPAR» (Латвийская Республика). Сохранено также с постсоветского периода (СССР) производство Беларусью. Их производство «Интеграл» продолжает выпускать изделия, только маркировку делает отличительной, серией IN555.
Обратите внимание! Изделие КР1006ВИ1 на русском языке целиком повторяет англоязычные варианты исполнения (datasheet 555).
Наиболее популярные схемы на основе ne555
Габариты разнотипных оформлений корпусов, и числом клемм 8 всего 4 варианта (размеры показаны в мм):
- PDIP (9.81 – 6.35).
- SOP (6.20 – 5.30).
- TSSOP (3.00 – 4.40).
- SOIC (4.
90 – 3.91).
Интересная конструкция получится при сборке металлического детектора на 1 МК IN 555. Понадобится малое число радиодеталей. Диаметр катушки не больше 70–90 мм по 250–290 витков провода. Делают лаковую изоляцию обмотки (ПЭЛ, ПЭВ), диаметром меди 0,4 мм. Взамен динамика подходят наушники, пьезо-элемент излучатель. Схема на картинке.
Мигание светодиодом на мультивибраторе
Схем мультивибраторов не один десяток, потому на скриншоте представлен 1 простой вариант. Этот показывает сборку нестабильного симметричного мультивибратора. Обычно это делают радиолюбители так. МИГАЛКА – её распаивают из самых, что ни есть подручных радиодеталей. Что находят в наличии, то и используют в сборке.
Реле времени
Схема реле времени простая. Классический вариант доступен повторению домашним специалистом.
Запускают устройство тумблером SB1. За длительность сигнала отвечает резистор R2. Среднее время срабатывания достигает 6 сек. Чтобы увеличить время, на R2 повышают ёмкость. Делают это конденсатором C1, подбором параметра. Что надо. Обычный электролитический конденсатор применяют 1600 мкФ.
Расчёт такой: T=C1*R2, где C1 ёмкость 1600 и R2 среднее сопротивление мегом.
Музыкальная клавиатура
Самое простое решение собрать детский орга́н. Игрушка понравится детям и взрослым. Причём для этого делается несложная сборка и пайка.
Таймер
Схема несложная, на эскизе. Правильная сборка не требует никакой настройки.
Важно! Присоединение выводом 2 с 4, не включает устройство, по указанной схеме меняют клемму 2 с контактом 6.
Имитатор сигнализации автомобиля
Устройство сигнализатора работает как обманка (просто мигает лампочка с частотой схожей с настоящей сигнализацией). На питание понадобится 12 В. На схеме указан переключатель режимов, в первом светодиод просто светит, в другом — мигает. Очень простая схема, идеально подходит для начинающих радиолюбителей.
Простой имитатор полицейской сирены
Тональность сирены меняет потенциометр на резисторе 100 кОМ между выводами 6 и 7. Номиналы остальных деталей показаны на эскизе. Управление устройством изменяют напряжением на выводе 2 (от 2.5 до 5В). Проверяют работоспособность подключением к вольтметру или осциллографу. Осциллограммы плавно стремятся и вверх, и вниз. На транзисторе кт361 собран аналог буферного каскада между 2 таймерами.
Звуковой генератор уровня жидкости
Более понятно увидеть изобретение уровня жидкости на ролике. Слабое место плюсовой электрод, он начинает быстро растворяться (эффект электролиза). Графитовые или из нержавейки продлевает жизнь конструкции.
youtube.com/embed/qMVx8WG99Zc?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Сигнализатор темноты
Реализация сборки выполнена на скриншоте. Схема сигнализатора темноты издаёт звуковой сигнал с наступлением темноты. Начало фоторезистора задаёт темнота. Фотореле не освещено, когда на выводе №4 стоит низкий уровень напряжения. Таймер выведен в режим сброса. Освещения нет – сопротивление на фоторезисторе растёт, на выводе №4 возникает высокий уровень, что таймер запускает. На запуске таймер издаёт сигнал.
Точный генератор
Полезная информация предоставлена о принципе устройства на видео.
Как видно, из примеров микросхема позволяет делать большое количество различных приспособлений и изобретений.
ИС таймера 555 Основы и принцип работы с приложениями
ИС таймера 555
В 1971 году Ханс Р. Камензинд разработал интегральную схему таймера 555 по контракту с Signetics. Позже он пришел к голландской компании Philips Semiconductors. Производство ИС таймера 555 включает транзисторы, диоды и резисторы на кремниевой микросхеме, которые находятся в 8-контактных мини-двухрядных корпусах. Доступны различные типы таймеров, такие как 556, которые включают 14-контактный двухрядный корпус, объединяющий 555-е на одном чипе. Другие типы таймеров: 558 и 559.для обоих таймеров. Он содержит 16-контактный двухрядный корпус. Температурный диапазон таймера NE555 составляет от 0°C до +70°C.
Артикул SE555 предназначен для использования в военных целях в диапазоне температур от -55 °C до +125 °C. Это было доступно как при высокой надежности металла, так и при низкой цене эпоксидно-пластиковых корпусов. Таймер 555 получил название от трех резисторов по 5 кОм, но количество было принято как произвольное и является гипотетическим. В таймере 555 есть версия с низким энергопотреблением, такая как 7555 и COMS TLC555.
555таймер представляет собой интегральную схему, которая содержит 8 контактов, и описание каждого контакта дается в описании контакта. Этот таймер используется в генераторах импульсов, генераторах и в различных схемах таймеров. Таймер 555 создает временные задержки в генераторе, а также в триггерных элементах , а таймер 555 содержит три режима: нестабильный, бистабильный и моностабильный. На следующей диаграмме показана интегральная схема таймера 555 .
555 Таймер ИС
Контакт Описание микросхемы таймера 555
Таймер 555 состоит из 8 контактов, и эти контакты выполняют различные функции. В следующей таблице показаны функции ИС таймера 555 и схема его выводов.
.
Блок-схема микросхемы таймера 555
На следующей блок-схеме показана интегральная схема таймера 555. Он состоит из двух компараторов, что означает, что он имеет два операционных усилителя, триггер R-S, резистивную цепь, а также два транзистора. Резистивная сеть содержит три одинаковых резистора, которые будут действовать как формирователь напряжения. Первый компаратор сравнивает пороговое напряжение, объединяя опорное напряжение и 2/3 В пост. тока. Напряжение триггера сравнивается со вторым компаратором путем сравнения опорного напряжения и 1/3 В пост. тока.
Блок-схема микросхемы таймера 555
Выходной сигнал двух компараторов подается на триггер, и состояние триггера принимается в соответствии с выходными сигналами двух компараторов. . Путь подключенных снаружи конденсаторов обеспечивается насыщенным транзистором. Другой транзистор подключен к контакту сброса. Если на контакт сброса подается какой-либо импульс, то терминал сбрасывает весь таймер, не затрагивая какой-либо вход.
Принцип работы таймера 555
Принцип работы таймера 555 основан на рассмотрении блок-схемы микросхемы таймера 555. Первый компаратор имеет пороговый вход на контакте 6 и управляющие входы на контакте 5. Управляющий вход используется в некоторых приложениях, но в большинстве приложений управляющий вход не используется, поэтому управляющее напряжение равно +2/3 В пост. . Выход первого компаратора подается на триггер входа set pin. Всякий раз, когда пороговое напряжение превышает управляющее напряжение, первый компаратор устанавливается в триггер, и выходной сигнал становится очень высоким.
Высокий уровень выходного сигнала дает триггеру насыщение, которое разряжает транзистор и конденсатор, подключенные к контакту 7. К контакту 3 подключается дополнительный сигнал, и на выходе этого контакта низкий уровень. Эти условия применяются, если компаратор 2 не запускает триггер. Если возникают какие-либо случаи, когда пороговое значение входного сигнала меньше 2/3 Vcc, то первый компаратор не может заряжать триггер заряда. Следовательно, первый компаратор имеет высокие шансы на высокий выход триггеров.
Если напряжение на входе триггера меньше 1/3 В пост. тока, то выход триггера становится минимальным или низким. Если срабатывает второй компаратор, выход минимизируется до триггеров. Эта ситуация продолжается до напряжения триггерного входа. Выход низкий для второго компаратора с помощью триггеров.
Функции микросхемы таймера 555
- Источник питания таймера 555 имеет широкий диапазон от +5 до +18 вольт.
- Ток нагрузки для таймера 555 составляет 200 мА.
- Таймер 555 имеет высокий выходной ток, и выход управляется для TTL.
- Для изменения температуры в таймере 555 он имеет температурную стабильность 50 ppm/градус.
- Рабочий цикл таймера 555 имеет максимальное рассеивание мощности.
Применение интегральной схемы таймера 555
В электронных схемах используются различные типы таймеров 555. Так или иначе, в большинстве случаев основная схема имеет нестабильную или малую схему. Приложения, используемые в рабочей частоте, рабочем цикле и длительности импульса. К таймеру 555 подключаются внешние компоненты для сопряжения устройства.
Преимущества таймеров 555
- Таймер 555 используется в различных типах, таких как генераторы, задержки, генерация импульсов.
- В таймере 555 шаг времени регулируется от микросекунд до часов.
Эта статья посвящена основам микросхемы таймера 555 и принципу ее работы. Надеюсь, прочитав эту статью, вы получили некоторые базовые знания о таймерах 555. Если у вас есть какие-либо вопросы относительно этой статьи или реализации каких-либо электрических проектов. Пожалуйста, прокомментируйте в разделе ниже. Вот вопрос к вам, что подразумевается под нагрузкой на грунт?
Авторы фотографий:
- Конфигурация контактов таймера 555 Learningaboutelectronics
- Блок-схема микросхемы таймера 555 сегодня
555 Схема таймера — основы, работа, конфигурация выводов, блок-схема
Таймер IC 555 Timer Circuit — наиболее универсальное линейное интегрированное устройство, представленное корпорацией Signetics в начале 1970-х годов. По сути, это монолитная схема таймера, которую можно использовать во многих приложения, такие как моностабильные и нестабильные мультивибраторы, генератор линейных пил, детектор пропущенных импульсов, широтно-импульсный модулятор и т. д.
Схема таймера IC 555 объединяет следующие элементы:
- Генератор релаксации
- Флип-флоп RS
- Два компаратора
- Разрядный транзистор
555 Схема цепи триггера RS:
На рисунке 2.96 показана часть базовой схемы триггера RS. В нем использовалась пара транзисторов с перекрестной связью. Каждый коллектор управляет базой противоположного транзистора через сопротивление R Б . В такой схеме один транзистор работает в режиме насыщения, а другой — в области отсечки. Это если транзистор Q 2 находится в состоянии насыщения, то его коллекторное напряжение равно нулю. Это напряжение является базовым для транзистора Q 1 . Так вот для Q 1 нет базового диска и он уходит в отсечку. Таким образом, его коллекторное напряжение приблизительно равно +V CC . Это приводит в действие базу Q 2 , что обеспечивает работу Q 2 в области насыщения.
Теперь, если транзистор Q 2 отключается, напряжение на его коллекторе приближается к +V CC , что приводит к насыщению транзистора Q 1 . Это делает напряжение коллектора Q 1 почти нулевым, что удерживает транзистор Q 2 в отрезанном состоянии. Таким образом, схема все время гарантирует, что один транзистор работает в режиме насыщения, а другой — в режиме отсечки.
Два выхода Q и Q̅ взяты из двух коллекторов. В зависимости от работы транзистора определяется выходное значение.
Теперь эта базовая схема вместе с некоторыми дополнительными компонентами дает нам популярную схему RS-триггера. Он имеет два входа для установки (S) и сброса (R). С помощью этих входов выход Q можно сделать высоким или низким. В зависимости от Q дополнительным будет значение выхода Q̅, то есть низкое или высокое.
На рис. 2.97 показано условное обозначение схемы RS-триггера. Когда входной набор (S) высокий, выход Q высокий, а Q̅ низкий. Вход сброса высокого уровня (R) сбрасывает выход Q на низкий уровень. Выход Q остается в своем высоком или низком состоянии до тех пор, пока он не будет переведен извне в противоположное состояние.
В таблице 2.5 показано состояние выхода Q относительно входов S и R.
S = установка, R = сброс, NC = без изменений, * = гонка
Чтобы понять работу схемы таймера IC 555, давайте изучим основную концепцию синхронизации, используя схему RS-триггера.
Базовая схема таймера:
На рис. 2.98 показана базовая схема таймера, в которой наряду с некоторыми другими элементами используется схема R S Flip Flop.
Для понимания работы предположим, что выход Q высокий. Это управляет основанием Q 1 и, поскольку он высокий, приводит к насыщению Q 1 . Это делает напряжение на конденсаторе равным нулю, а поскольку другой конец конденсатора заземлен, конденсатор замыкается накоротко. В этом состоянии его нельзя заряжать.
В схеме используется компаратор. Неинвертирующий вход компаратора называется пороговым напряжением . В то время как его инвертирующий вход называется управляющим напряжением . R 1 и R 2 образуют делитель потенциала, который поддерживает постоянное напряжение управления на уровне +10 В. Поскольку Q имеет высокий уровень, а транзистор Q 1 находится в состоянии насыщения, пороговое напряжение равно нулю.
Как R 1 = 5 кОм и R 2 = 10 кОм низкий. Это отключает транзистор Q 1 . Теперь конденсатор свободен для зарядки и начинает заряжаться через сопротивление R. Таким образом, пороговое напряжение начинает увеличиваться. Когда оно становится чуть выше +10 В, что является управляющим напряжением, выход компаратора становится высоким. Этот высокий сигнал управляет входом установки (S) R-S-триггера. Это изменяет состояние выхода Q обратно на высокое. Это управляет транзистором Q 9.0183 1 в состояние насыщения, которое быстро разряжает конденсатор C.
Осциллограммы основной цепи синхронизации:
На рис. 2.99 показаны осциллограммы порогового напряжения и выходного напряжения V out . Заряд конденсатора является экспоненциальным, следовательно, пороговое напряжение также имеет экспоненциальный характер. Когда Q становится низким, Q̅ становится высоким, и положительный импульс появляется на V из . Точно так же, когда напряжение конденсатора увеличивается больше, чем управляющее напряжение, Q становится высоким, а Q̅ становится низким. Это приносит V из в ноль мгновенно. Таким образом, получается прямоугольный выход.
Можно заметить, что выходной сигнал остается высоким в течение времени, которое требуется конденсатору для зарядки до управляющего напряжения через R. Таким образом, изменяя R или C, можно изменять ширину выходного импульса. Это принцип работы таймера IC 555 Timer Circuit.
Схема контактов IC 555:
На рис. 2.100 (a) и (b) показаны схема контактов IC 555 и блок-схема таймера IC 555. Это 8-контактный таймер IC.
Блок -схема 555 Таймер:
Функции штифтов IC 555 Таймер:
Номера штифтов Timer IC 555 и их функции обсуждаются ниже:
Pin 1: земля и их функции.
Все напряжения измеряются относительно этой клеммы.
Контакт 2: триггер
IC 555 использует два компаратора. Делитель напряжения состоит из трех одинаковых сопротивлений. Благодаря делителю напряжения напряжение неинвертирующего вывода компаратора 2 фиксируется на уровне В СС /3. Инвертирующий вход компаратора 2, который сравнивается с V CC /3, представляет собой не что иное, как вход триггера, выведенный на контакт номер 2. Когда вход триггера немного меньше, чем V CC /3, выход компаратора 2 становится высоким. Этот выход предназначен для сброса входа триггера R-S. Таким образом, высокий выход компаратора 2 сбрасывает триггер.
Контакт 3: Выход
Дополнительный выходной сигнал (Q̅) триггера поступает на контакт 3, который является выходом. Нагрузку можно подключить двумя способами. Один между контактом 3 и землей, а другой между контактом 3 и контактом 8.
Контакт 4: Сброс
Это прерывание устройства синхронизации. Когда контакт 4 заземлен, он останавливает работу устройства и отключает его. Таким образом, контакт 4 обеспечивает функцию включения/выключения IC 555. Этот вход сброса переопределяет все другие функции таймера, когда он на мгновение замыкается на землю.
Контакт 5: Вход управляющего напряжения
В большинстве приложений вход внешнего управляющего напряжения не используется. Этот контакт не что иное, как инвертирующий вход компаратора 1. Делитель напряжения удерживает напряжение на этом входе на уровне 2/3 В СС . Это опорный уровень для компаратора 1, с которым сравнивается порог. Если требуемый опорный уровень отличается от 2/3 В CC для компаратора 1, то внешний вход должен быть подан на контакт 5.
Если внешний вход, подаваемый на контакт 5, является переменным, то опорный уровень для компаратора 1 продолжает изменяться выше и ниже 2/3 В СС . В связи с этим возможен выход с переменной шириной импульса: , Это называется широтно-импульсной модуляцией , которая возможна благодаря контакту 5.
Контакт 6 : Порог
Это неинвертирующий вход компаратора 1. На этот контакт 6 подается внешнее напряжение. Когда это напряжение превышает 2/3 В CC , выход компаратора 1 становится высоким . Это подается на заданный вход R-S-триггера. Таким образом, высокий выход компаратора 1 устанавливает триггер. Это делает Q триггера высоким, а Q низким. Таким образом, выход IC 555 на выводе 3 становится низким.
Помните, что выход на контакте 3 равен Q̅, который является дополнительным выходом триггера. короче
Контакт 7 : Разряд
Этот контакт подключен к коллектору разрядного транзистора Q d . Когда на выходе высокий уровень, Q низкий, и транзистор Q d закрыт. Он действует как разомкнутая цепь для внешнего конденсатора C, который подключается через него, поэтому конденсатор C может заряжаться, как описано ранее. Когда выход низкий, Q имеет высокий уровень, что приводит к высокому уровню базы Q d , приводя транзистор Q d в насыщение. Он действует как короткое замыкание, замыкая внешний конденсатор C, который должен быть подключен к нему.
Контакт 8: +V питания CC
Схема таймера IC 555 может работать с любым напряжением питания от 4,5 В до 16 В. IC 555 Timer Circuit:
- 555 представляет собой монолитное устройство таймера, которое можно использовать для получения точных и очень стабильных временных задержек или колебаний.
Его можно использовать для создания временных задержек в диапазоне от нескольких микросекунд до нескольких часов.
- Имеет два основных режима работы: моностабильный и нестабильный
- Он доступен в трех корпусах: 8-контактный металлический корпус, 8-контактный мини-DIP или 14-контактный DIP. 14-контактный корпус IC 556 состоит из двух таймеров 555.
- NE 555 (Signetics) может работать с напряжением питания в диапазоне от 4,5 В до 18 В и способен получать и принимать выходные токи до 200 мА. Его КМОП-версия (TLC 555) может работать в диапазоне напряжений питания от 2 В до 18 В и имеет выходной ток 100 мА и 10 мА соответственно.
- Обладает очень высокой температурной стабильностью, так как рассчитан на работу в диапазоне температур от -55° до 125°С.
- Его выход совместим с схемами TTL, CMOS и Op-Amp.
Подключение нагрузки к IC 555 :
Выход 555 используется для управления нагрузкой (управляющими устройствами), такими как транзисторы и реле.
